Вытяжка высота установки: Расстояние от газовой плиты до вытяжки по стандарту

Содержание

Как установить вытяжку Faber

Вытяжки от ведущего итальянского бренда известны своей надежностью и удобством в использовании. К каждой модели прилагается инструкция, где подробно описывается, как установить вытяжку Faber. Высота установки над газовой плитой составляет 70-75 см, над электрической или индукционной — 65-70 см. Для электрического подключения требуется отдельная розетка. Если модель не комплектуется вилкой, необходимо установить двухполюсный выключатель. При сверлении отверстий обязательно нужно убедиться, что за ними не проходит электрический кабель.


Установка настенных моделей достаточно проста. Согласно указанным в инструкции размерам необходимо разметить и высверлить в стене отверстия, вставить дюбели с винтами и затянуть винты. В некоторых случаях дополнительно для крепления на стену монтируются скобы. Затем устанавливается корпус, а при монтаже некоторых моделей — и декоративный короб воздуховода. После этого происходит подключение вытяжки к выпускной трубе вентиляции при помощи гибкой или жесткой трубки — ее диаметр также указан в инструкции.

Если необходимо, при этом устанавливаются угольные фильтры. Затем навешиваются декоративные элементы и осуществляется подключение к электросети.


Не слишком отличается установка наклонных моделей. Для монтажа такого устройства также понадобится просверлить в стене отверстия в соответствии с шаблоном или креплениями на корпусе устройства. После установки на стену производится крепление воздуховода сначала к вентиляционной решетке, а затем — к самой вытяжке. Все стыки при этом необходимо загерметизировать. Если в качестве воздуховода использовалась гофрированная труба, на нее надевается декоративный короб. Затем возвращаются на место фильтры и в некоторых случаях на корпусе крепится декоративная панель или планка.


Купольные модели, как правило, имеют значительный вес и требуют для подключения усилий двух человек. Рекомендуется сначала закрепить на вентиляционном отверстии гофрированную или пластиковую трубу, по которой будет поступать загрязненный воздух. В случае применения пластиковых труб количество изгибов трубы должно быть минимальным. Далее на стене производится разметка, в соответствии с ней просверливаются отверстия, в которые забиваются дюбели и ввинчиваются шурупы. Установка производится, начиная с верхних отверстий. Корпус тщательно выравнивается. Затем следует присоединить трубу к вытяжке и произвести электрическое подключение.

Встраиваемые вытяжки для установки в подвесной шкаф требуют тщательных замеров. Модель должна иметь свободный доступ для обслуживания. Перед установкой также рекомендуется извлечь фильтры, чтобы не повредить их. Затем устройство присоединяется к системе вентиляции при помощи воздуховода. В некоторых моделях имеются специальные защелки для крепления модели к стенкам шкафа, в других крепление производится с помощью винтов. После того, как вытяжка закреплена и выровнена, фильтры возвращаются на место, а прибор подключается к электросети.


Монтаж островных моделей более сложен. Отверстия при этом просверливаются не в стене, а в потолке, точно напротив центра варочной панели. В отверстия вставляются дюбели и ввинчиваются шурупы, после чего производится установка корпуса. Здесь также имеются особенности в зависимости от модели: в некоторых случаях сначала закрепляется каркас, в котором проходит воздуховод, а затем на него надевается декоративный кожух. В других к потолку крепится плита, а к ней последовательно — детали корпуса. После этого производится установка на место фильтров и подключение к электросети.

Намного более легкой является установка подвесных моделей, рассчитанных только на работу в режиме рециркуляции. В потолке также просверливаются отверстия, к которым крепится плита. К ней в зависимости от конструкции устройства в свою очередь прикрепляются шнуры или весь корпус целиком. Затем при необходимости на плиты устанавливается заглушка, а на корпус вытяжки — декоративная панель, после чего производится установка фильтров.


Для установки угловых вытяжек также понадобится точная разметка, ведь задействованы будут две стены. Большинство угловых моделей навешивается на скобы, которые закрепляются в просверленных по шаблону отверстиях. Для выравнивания корпуса при навешивании нужны специальные винты. Для более прочного крепления внутри корпуса вытяжки можно установить еще два винта. После этого установка производится аналогично — сначала следует присоединение к вентиляции, а затем к электросети.

Если самостоятельная установка вытяжек Фабер вызывает затруднение, вы всегда можете обратиться в сервисные центры.

Как установить вытяжку Maunfeld

Вытяжка — это незаменимый кухонный прибор, но, чтобы она работала эффективно и не досаждала хозяевам неполадками, её нужно правильно установить.

Прежде всего, установка зависит от типа вытяжки. Так, одни модели монтируются в шкаф, другие — на потолок, третьи — на стену.

Как установить встраиваемую вытяжку

Такие вытяжки отлично подходят для малогабаритных кухонь, ведь они компактны сами по себе, и, кроме того, над ними располагается дополнительный шкаф для хранения кухонной утвари. Выбор модели зависит от ширины плиты или варочной панели, а также шкафа, в который вы планируете её установить.

При монтаже важно помнить, что расстояние между нижней панелью вытяжки и электрической плитой должно быть не менее 50 см, газовой или комбинированной — не менее 65 см (но лучше уточнять этот параметр в инструкции к конкретным моделям вытяжки и плиты, т. к. возможны некоторые расхождения).

Встраиваемую вытяжку Maunfeld можно крепить внутрь шкафа двумя способами:

  • к его боковым стенкам
  • к полке, которую можно регулировать по высоте (для этого у вытяжки должны быть специальные крепежные отверстия на верхней панели — учтите, что они есть не во всех модификациях)

Также при монтаже нужно будет выпилить в корпусе шкафа отверстие под вытяжную трубу (гофру) в случае, если вытяжку предполагается эксплуатировать в режиме отвода.

Как установить подвесную вытяжку

Подвесные вытяжки — это техника для счастливых обладателей больших кухонь, где рабочая зона находится не у стены, а по центру помещения. Таким образом, вытяжка крепится над варочной поверхностью прямо на потолок. Особенностью данного типа вытяжек является разнообразие оригинальных форм: это могут быть модели в виде куба, цилиндра, трапеции и пр.

Перед установкой подобного прибора следует заранее продумать, как замаскировать коммуникации: гофротрубу и электрический кабель. Сделать это можно двумя способами: при помощи подвесного потолка либо декоративных коробов. Что касается непосредственно монтажа, то предварительно необходимо уточнить параметры потолка: он должен иметь толщину не менее 30 см и выдерживать массу 120 кг. Также необходим специальный крепёж. Кроме того, важно помнить о расстоянии между нижним краем вытяжки и варочной поверхностью: оно не должно быть меньше 65 см (более точные цифры, касающиеся вашей модели, уточняйте в инструкции).

Надо отметить, что монтаж этой разновидности вытяжек довольно сложен, поэтому лучше прибегнуть к помощи специалиста, который сделает всё не только аккуратно, но и надёжно.

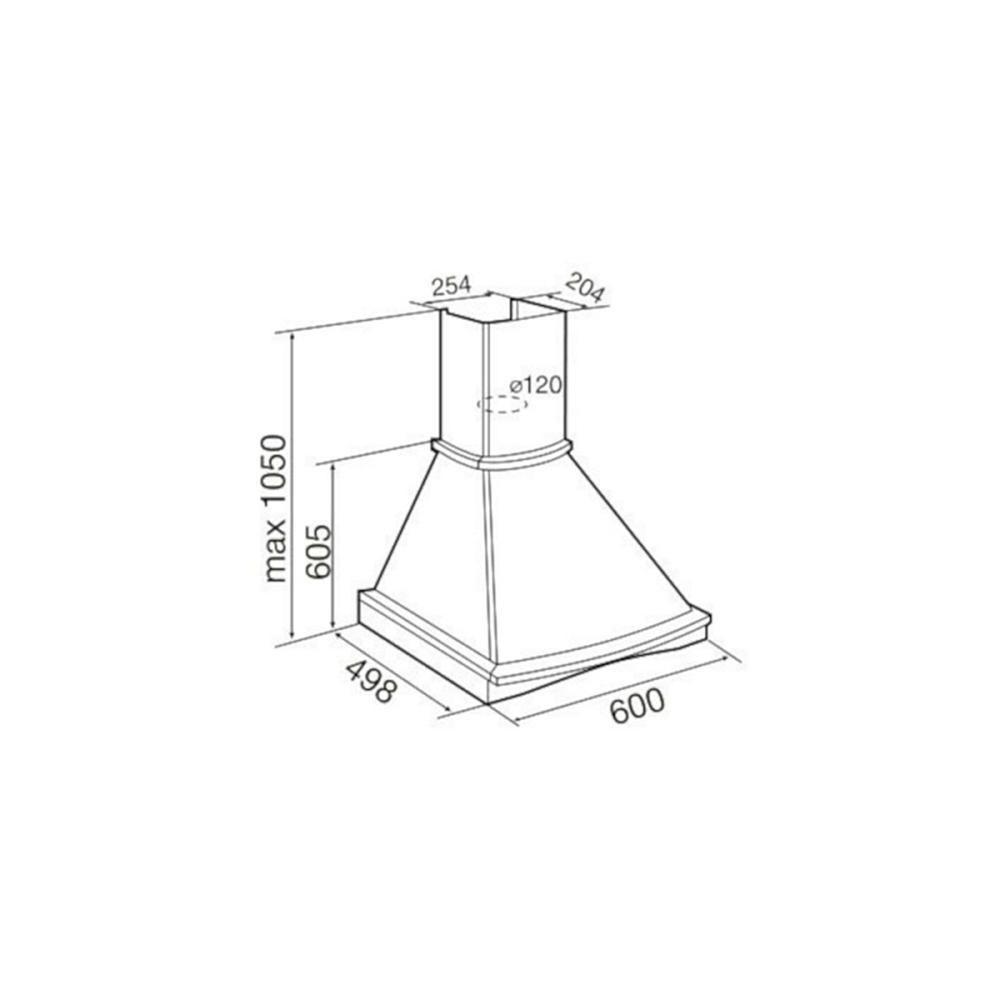

Как установить купольную вытяжку

Купольная вытяжка крепится к стене кухни. Её отличие от встраиваемой в том, что она является самостоятельным элементом интерьера. Гофротрубу маскирует кожух, который идёт в комплекте и идеально подходит к корпусу вытяжки. Компания Маунфилд предлагает купольные вытяжки самого разного дизайна: это могут быть как хай-тек модели из линейки LIGHT или Модерн с сенсорным управлением, так и винтажные приборы из коллекции Ретро, украшенные фурнитурой под бронзу или золото.

Исходя из этих цифр, вытяжку нужно приложить к стене и нанести разметку в местах монтажных отверстий. Как правило, набор крепёжных элементов идёт в комплекте, но не забывайте, что стены бывают разными, поэтому, возможно, понадобится отдельно докупить более подходящий набор дюбелей.

После того, как корпус вытяжки прикреплён к стене, устанавливается воздуховод и в последнюю очередь — короб.

Как установить наклонную вытяжку

В каталоге компании Maunfeld вы найдёте наклонную вытяжку на любой вкус: хоть лаконичную одноцветную модель с электронным управлением, хоть модель в стиле Ретро с винтажными поворотными переключателями. По сути, это ещё одна разновидность настенной модификации, поэтому процесс её монтажа в значительной степени похож на установку купольных моделей: разметить стену, исходя из необходимого расстояния до варочной зоны, просверлить отверстия и закрепить корпус при помощи дюбелей, после чего подсоединить гофротрубу и закрыть её декоративным кожухом.

Нужно помнить

Монтируя любую модификацию вытяжки, важно не забывать о том, что, чем длиннее будет воздухоотводящая труба, и чем больше в ней будет изгибов, тем хуже будет работать ваш агрегат. Поэтому лучше, если её длина не будет превышать 4-5 метров.

В завершение хочется напомнить, что большинство вытяжек Maunfeld могут работать как в режиме отвода, так и рециркуляции воздуха. Кроме того, на них действуют специальные условия доставки и подключения: товары со специальным лейблом мы привезём и установим бесплатно.

Назад к списку

Установка вытяжки на кухне: инструкция

Организовать отвод пара, летучих веществ, образующихся во время приготовления пищи, поможет правильно установленная кухонная вытяжка. Подбирать нужно модель, ширина которой будет равна параметрам варочной поверхности (рабочей зоны традиционной плиты) или на 1-3 см превышать их. Актуальна встраиваемая техника, монтаж вытяжки в этом случае аналогичен, потребуется только отверстие в шкафу.

Планирование, подготовка места, материалов и инструмента

Установить вытяжку легко стандартным соединением с телом вентиляционной шахты. Желательно приобрести специальные приспособления для крепления воздуховода, дополненные решеткой с клапаном. В рабочий период клапан закрывается, затем открывается и обеспечивает естественную циркуляцию воздуха. Отвод в вентиляцию позволяет эффективно очистить массы.

Высота размещения плоскости – примерно 60-80 см над конфорками.

Материалы и инструменты:

  • гофрированная труба (по замерам) алюминиевая или пластиковая разного сечения плюс прямоугольный отрезок;
  • несколько затяжных хомутов, болты;
  • перфоратор, если нужно проделать отверстие в стене;
  • шуруповерт, отвертка для мелких операций;
  • силиконовый герметик, рулетка, карандаш, металлизированный скотч.

Розетка и провод располагаются так, чтобы исключить их нагрев при готовке.



Последовательность работ

Не планируете делать ремонт кухни, но хотите установить вытяжку? Способ монтажа в стеновой имеющийся канал считается простым и надежным.

  • Подготовьте отверстие в стене.
  • Отмерьте высоту между вытяжкой и плитой, начертите линию. Учтите длину короба.
  • Приложите нижнюю плоскость вытяжки к линии, отметьте 3-4 точки для болтов крепления по периметру. Установите нижнюю часть.
  • Растяните гофрированный воздуховод (в противном случае уровень шума будет завышен).
  • Произведите монтаж воздуховода в вентканал. Фольгированный вариант – при помощи гильзы, соединение сжимается хомутами, нанесение силикона обеспечивает герметичность. Можно применять металлизированную самоклейку.
  • Закройте конструкцию коробом.

При установке вытяжки для кухни с отводом воздуховод делают с минимумом изгибов. Если планируется укладка пластика, то части труб соедините между собой, стыки для надежности зафиксируйте герметиком.





                                                                                               виды режимов работы вентиляции

Решили выбрать рециркуляционное устройство? Необходим фильтр для вытяжки – простой жировой из синтетического, легко моющегося материала. Опционально можно установить за жировым угольный вариант. Он одноразовый и подлежит регулярной замене.

Качество работы проверьте с помощью листка бумаги, который должен удерживаться при включении на плоскости втягивания воздуха.

Также напоминаем что нужно чистить вытяжку от гари, около двух раз в год для исключения возгорания.
Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно.

Как установить вытяжку? — Кондиционеры Gree

В современных домах и квартирах наличие эффектной вытяжки над варочной поверхностью уже давно стало привычным. И, это не случайно: ведь помимо чисто дизайнерской функции, вытяжка выполняет ещё и роль «чистильщицы». Установка современной кухонной вытяжки  дарит  возможность дышать воздухом, лишённым терпкого привкуса борща, котлет, жареной картошки и прочих  блюд. На вопрос: «Можно ли обойтись без вытяжки?», мы ответим просьбой представить себе небольшую квартиру – студию, в которой кухонная зона и жилая комната объединены. Если в такой студии не установить вытяжку, то несложно догадаться, каким гастрономическим воздухом будет пропитано всё вокруг. Не говоря уже о соседях, которые всегда будут осведомлены о том, что Вы готовите на завтрак, обед и ужин. Чтобы избежать этого, мы подробно расскажем,  как и каким образом можно установить вытяжку на кухне исключительно своими руками.

Факторы, которые влияют на размещение вытяжки

При определении оптимального расстояния от поверхности плиты необходимо учитывать следующие факторы, которые влияют на размещение вытяжки:

  • рост самого высокого человека в доме;
  • высота потолка в кухне;
  • размер плиты;
  • тип плиты;
  • тип и производительность вытяжки;
  • особенности планировки помещения.

Кроме того, определяя месторасположение, нужно учитывать нормативные требования, которые предъявляют к электрическому оборудованию и системам принудительной вентиляции.

Рост человека

Возможно, можно усомниться, при чем здесь рост человека, если вытяжки обеспечивают отведение запахов, которые появляются при приготовлении пищи. Соответственно, такое оборудование нужно устанавливать на той высоте, которая обеспечит эффективную работу устройства. Однако не менее важно учитывать удобство эксплуатации вытяжки. То есть конструкцию нужно монтировать так, чтобы человек, который регулярно готовит на плите, не испытывал дискомфорта (не бился головой о корпус).

Высота кухни

Высота потолка на кухне не играет определяющей роли при выборе места установки оборудования. В данном случае необходимо учитывать рекомендации производителя. Единственное исключение — монтаж на кухне с низким потолком. В подобных ситуациях рекомендуют приобретать вытяжки, которые можно монтировать низко над плитой.

Размеры и тип варочной поверхности

Размер варочной поверхности также не играет определяющей роли. Этот параметр влияет на выбор оборудования, обеспечивающего принудительную вентиляцию. Однако от типа варочной панели зависит место, куда можно монтировать вытяжку.

Газовая плита

При выборе места монтажа газовой плиты рекомендуют учитывать следующие факторы:

  • мощность прибора;
  • удобство при приготовлении пищи;
  • риск возгорания.

Каждый производитель дает собственные рекомендации по поводу выбора места установки. Компания Bosh, с целью повышения производительности собственных приборов, настаивает на необходимости монтажа на уровне 55 сантиметров, тогда как российский производитель Сатурн советует размещать на высоте в 75 сантиметров.

Электрическая плита

Высота установки вытяжки над электрической плитой зависит от типа конструкции системы вентиляции. Горизонтальные модели рекомендуют монтировать на расстоянии в 65 сантиметров, вертикальные — 40-55 сантиметров. При этом в обоих случаях необходимо учитывать как общие рекомендации производителя, так и рост человека.

Особенности планировки

Оптимально, если оборудование устанавливается в непосредственной близости от розеток и вентиляционной шахты, но оба фактора не играют ключевой роли, как и другие особенности планировки кухни. Важно лишь организовать отвод воздуха от оборудования до вентиляционной шахты, для чего прокладывают специальные короба.

Вид и мощность вытяжки

Наклонные модели вытяжек устанавливаются ближе к плите, чем горизонтальные; высота монтажа также определяется в зависимости от мощности прибора. Чем эффективнее устройство всасывает воздух, тем больше может быть расстояние от варочной панели до вытяжки.

Монтаж вытяжки в зависимости от типа

Порядок монтажа вытяжных устройств может меняться в зависимости от типа выбранной модели вытяжек.

Рециркуляционная вытяжка

Рециркуляционные вытяжки не выводят воздух из кухни. Устройства данного типа, за счет угольного фильтра, удаляют сторонние запахи. Воздух, проходя через рециркуляционную вытяжку, поступает обратно в кухню. Удобство эксплуатации подобных устройств заключается в том, что в ходе монтажа нет необходимости подводить короб от оборудования к вентиляционной шахте. Основной недостаток рециркуляционных моделей заключается в том, что угольные фильтры требуют регулярной замены.

Проточная вытяжка

Проточные модели вытяжек удаляют с кухни копоть и маслянистые испарения. Данные устройства требуют подведения короба к вентиляционной шахте. Проточные модели также комплектуются фильтром. Последний предотвращает проникновение жира в вентиляционную шахту. Чтобы проточная вытяжка работала эффективно, размеры устройства должны совпадать с габаритами варочной панели.

Комбинированная вытяжка

Комбинированные модели вытяжек объединяют в себе особенности двух предыдущих. За счет встроенного вентилятора такие вытяжки способны отводить большие массы воздуха. Из-за этого оборудование необходимо соединять с вентиляционной шахтой. А угольный фильтр позволяет включать режим рециркуляции воздуха.

Монтаж вытяжки в зависимости от вида

Вид вытяжки играет определяющее значение при выборе места и способа монтажа подобных устройств.

Монтаж вытяжки по форме

Перед выполнением монтажа, нужно понимать, что вытяжки бывают следующих форм:

  • встраиваемая;
  • островная;
  • подвесная;
  • выдвижная.

Благодаря такому многообразию форм можно подобрать вытяжку, которая будет соответствовать особенностям конкретной планировки кухни.

Монтаж встраиваемых вытяжек

Модели этого типа вытяжек встраиваются непосредственно в кухонную мебель, благодаря чему большая часть вытяжки прячется в шкафу. Такие устройства требуют прямого подведения к вентиляционной шахте. За фильтрацию воздуха в этих моделях отвечают металлические решетки, которые необходимо регулярно чистить от нагара и жира.

Встраиваемая техника удобная тем, что подходит практически для любого интерьера. Единственный недостаток заключается в том, что под подобное оборудование необходимо отдельно изготавливать соответствующий по размерам ящик.

Установка встраиваемой кухонной вытяжки начинается с выбора места для плиты и вытяжки относительно вентиляционной шахты. Кухонную мебель можно найти в продаже с уже готовыми под вытяжку отверстиями. Или же изготовить под заказ с учетом всех индивидуальных особенностей.

Если навесной шкаф уже куплен, его потребуется немного переделать под установку вытяжки – подрезать снизу боковины и вырезать коронкой одно или два отверстия под воздуховод.

Монтаж островных вытяжек

Дизайн некоторых кухонь предполагает установку варочной панели в центре помещения; в таких случаях рекомендуют монтировать островные вытяжные устройства, которые крепятся непосредственно к потолку.

Отличительная черта агрегата в том, что все коммуникации к нему ведутся по потолку и крепится он тоже к потолку. Воздуховод может быть проведен в открытую или скрываться под многоуровневым или натяжным потолком.

Важно! Высота островной вытяжки над плитой должна соответствовать стандартам (65 см для электрических и 75 см для газовых печей).

Подвесную вытяжку подвешивают к потолку с помощью шпилек с цангами. Также для этой цели используют прикрепленные к потолку тросики (при установке рециркуляционного агрегата). Иногда используют комбинированный вариант крепления.

Монтаж подвесных вытяжек

Подвесные модели считаются наиболее распространенными, такие устройства монтируются к стене над варочной панелью. От оборудования к вентиляционной шахте идет короб.

В случае с подвесной вытяжкой проточного типа перед ее установкой определитесь, нужно ли скрывать воздуховод. Изначально позаботьтесь о наличии короба или соответствующего шкафчика, подготовленного под укладку гофры.

Рециркуляционный воздухоочиститель подвесного типа можно повесить в любом месте независимо от расположения вентиляционной шахты. Все что ему нужно – это плита под ним и наличие рядом электрической розетки.

Монтаж выдвижных вытяжек

Такая вытяжка — это разновидность встраиваемой техники. Основная особенность такого оборудования заключается в том, что панель, обеспечивающая фильтрацию воздуха, задвигается внутрь конструкции, когда устройство не используется.

Монтаж угловых вытяжек

Угловой воздухоочиститель – это разновидность подвесного агрегата каминного или купольного тип; процесс установки такой вытяжки мало отличается от монтажа подвесного прибора кроме того, что крепится она не к одной стене, а к двум.

При выполнении разметки угол комнаты служит центральной линией и главным вертикальным ориентиром, где отмечают точки крепления.

Монтаж вытяжек по типу воздухоприемника

Вне зависимости от типа вытяжки, каждое такое оборудование бывает наклонного либо горизонтального типа; оба фактора определяют порядок и особенности монтажа кухонной техники.

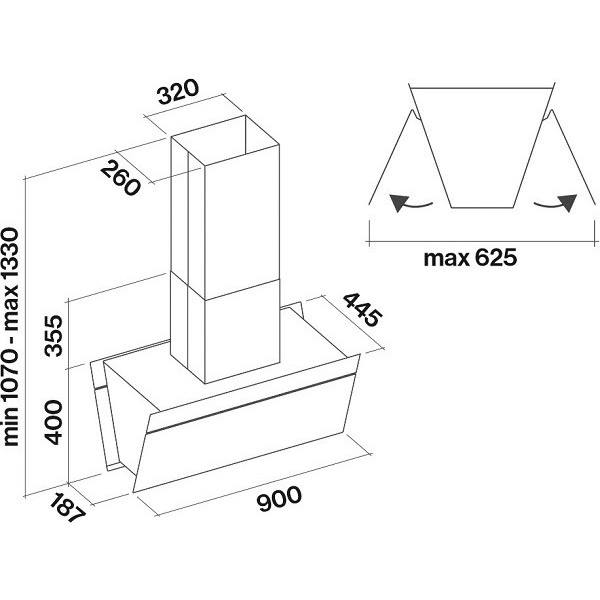

Монтаж наклонных вытяжек

Модели наклонных вытяжек отличаются наличием ровной всасывающей поверхности, которая располагается под определенным углом к плите; указанная конструктивная особенность заставляет производителей монтировать вентиляторы в верхней части корпуса.

Привлекательность наклонных моделей обусловлена тем, что подобные устройства снижают риск возгорания и облегчают замену угольных фильтров.

Наклонная вытяжка должна висеть на расстоянии в 60 сантиметров от варочной панели. Эта высота обеспечивает максимальную эффективность работы устройства. Также на таком расстоянии человек не испытывает дискомфорта при приготовлении пищи.

Высота монтажа наклонных моделей играет важную роль при дальнейшей эксплуатации этой техники. Поэтому, если выбор пал на такую разновидность вытяжных устройств, необходимо заранее проработать план кухни.

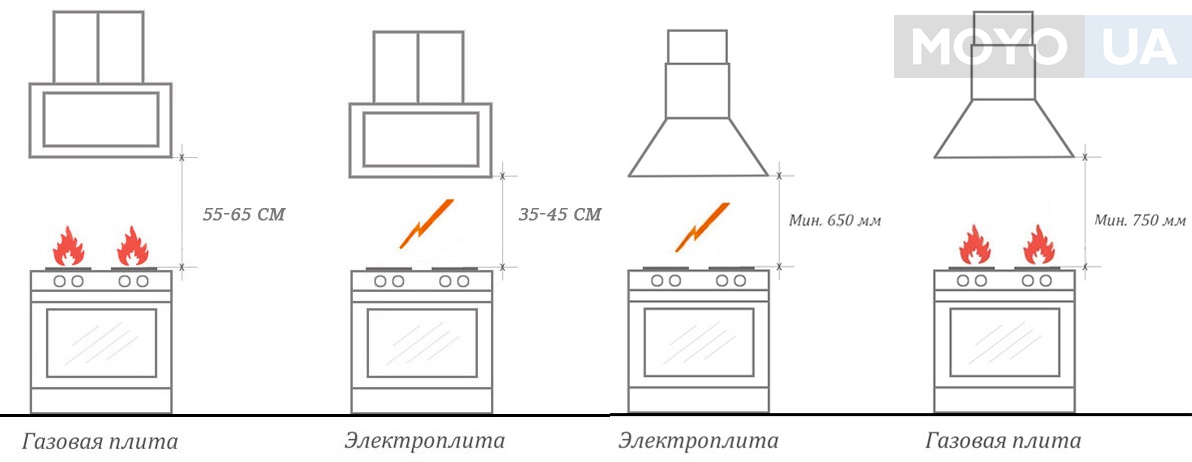

Для наклонных вытяжек допустимы следующие параметры:

  • высота над электрической плитой – 35-45 см;
  • расстояние от газовых горелок – 55-65 см.

Расстояние от плиты до вытяжки фиксируется по расположению нижнего края агрегата.

Монтаж горизонтальных вытяжек

В горизонтальных моделях вытяжек всасывающая поверхность располагается параллельно полу; эти устройства можно встраивать и монтировать над кухонными островками.

Оптимально, если горизонтальные модели располагаются на удалении в 80 сантиметров от варочной панели. Однако этот параметр меняется в зависимости – как от конструктивных особенностей конкретной техники, так и рекомендаций производителя.

В частности, маломощное оборудование следует устанавливать ближе к варочной панели.

Кроме того, нельзя размещать горизонтальные приборы впритык к потолочному покрытию. Это требование распространяется и на рециркуляционные модели. При монтаже необходимо обеспечить отвод воздуха от вытяжки. То есть нужно проложить короб до вентиляционной шахты, для чего следует оставить свободное пространство между вытяжкой и потолочным покрытием.

Как установить вытяжку над плитой?

Если вытяжка подобрана грамотно, то по ширине она должна быть, либо равной плите, либо немного шире её; для того, чтобы осуществить установку вытяжной системы, её следует правильно не только разместить, но и закрепить. Располагаться она должна в точности над поверхностью плиты.

Параметры по высоте установки вытяжки напрямую зависят от типа варочной поверхности. Если у Вас газовая плита – то расстояние от варочной поверхности  до вытяжки, по высоте, должно составлять 75 см; а если плита электрическая – минимум 65 см. Таким образом, для того, чтобы повесить вытяжку над газовой плитой и плитой электрической, необходим учёт различных расстояний.

Решая вопрос о том, как установить вытяжку, надо перед установкой, определиться с высотой, исходя из показателей роста домохозяйки. Если женщина встанет прямо, то нижний край вытяжной системы должен быть немного выше её головы.  Мы не рекомендуем устанавливать ниже этого показателя. Если установить выше —  то будет не критично.

Отвечая на вопрос о том, как правильно установить вытяжку над Вашей газовой плитой, необходимо понимать следующий нюанс: если имеется необходимость установить систему выше, чем 90 см. от варочной поверхности, то необходимо приобрести вытяжку с увеличенной мощностью.

Крепёж вытяжной системы зависит от её типа:

  1. Встроенную кухонную вытяжку следует крепить к поверхности специально предназначенного для этого шкафа.
  2. Навесную систему (плоскую) и купольную (каминную) вытяжку крепят к поверхности стены.
  3. Островную вытяжку крепят к поверхности потолка: при покупке, в комплекте, всегда даётся чёткая инструкция по установки, и вся система подвеса.

Основные этапы установки вытяжки

Рассмотрим, как правильно установить на кухне вытяжку более простой модели своими руками поэтапно – встраиваемую или настенную.

Подключение оборудования к электросети и воздуховоду производится по одним и тем же принципам, однако монтаж осуществляется по-разному: встраиваемая интегрируется в шкаф, настенная крепится к стене.

Подготовка инструмента и места установки вытяжки

Наибольших трудностей ожидайте именно от подготовки инструмента и места установки, так как придется или долбить капитальную стену под дюбеля, или вырезать в шкафчике монтажные отверстия; процедуры же по непосредственной установке корпуса вытяжки проводятся легко, сборкой и закручиванием саморезов или шурупов.

Итак, для работы потребуются:

  • лазерный уровень;
  • рулетка и маркер для разметки;
  • для бетонной стены – перфоратор или ударная дрель, для деревянной – шуруповерт;
  • комплект ключей и отверток;
  • для обработки шкафа и пластиковых коробов – ножовка, электролобзик, фрезер, наждачка.

Воздуховод обычно имеет сборную конструкцию, так что пригодится и герметик, лучше силиконовый. Все работы рекомендуем производить в защитных перчатках, а сверление бетонных стен – в специальных очках.

Если монтаж производится на стену, проверьте ее на прочность. Обычно стена, возле которой устанавливают плиту – несущая, поэтому она не вызывает сомнений в надежности.

Однако облицовка может во время работы отпасть, если это плитка, декоративный экран из пластика или ламинированной плиты, который, к слову, не советуют размещать возле газовой варочной поверхности.

Для встраиваемой модели подготовьте шкаф – удалите нижнюю плоскость, проделайте отверстие вверху для выведения воздуховода наружу. Установите его на место – так же, как и соседние шкафы.

Если воздуховод будет «прятаться» за антресолями или встраиваться в подвесной потолок, это тоже следует учесть заранее. По этой причине монтаж подвесных конструкций обычно откладывают напоследок, потолки обустраивают уже после установки кухни.

Распаковка вытяжки и проверка комплектации

Чтобы убедиться, что процесс установки пройдет гладко, нужно достать вытяжку из упаковки и внимательно осмотреть все ее части, проверить комплектацию.

Иногда это один большой корпус с нишами для фильтров и коротким отводом, иногда – сложная сборная конструкция с большим экраном или куполом.

Особое внимание уделите панели управления и декоративным частям – царапины и небольшие вмятины порой являются следствием удара и свидетельствуют о возможных поломках.

Электрический провод с вилкой должен быть герметично закрыт изоляцией.

Проверьте наличие фильтров – они поставляются не со всеми моделями. Однако у циркуляционных и комбинированных вытяжек стартовый комплект обычно присутствует. В него включен антижировой элемент – металлическая сетка, а также угольные фильтры – 1-2 штуки.

Если все в порядке и не нужно докупать детали для установки, можно приступать к разметке.

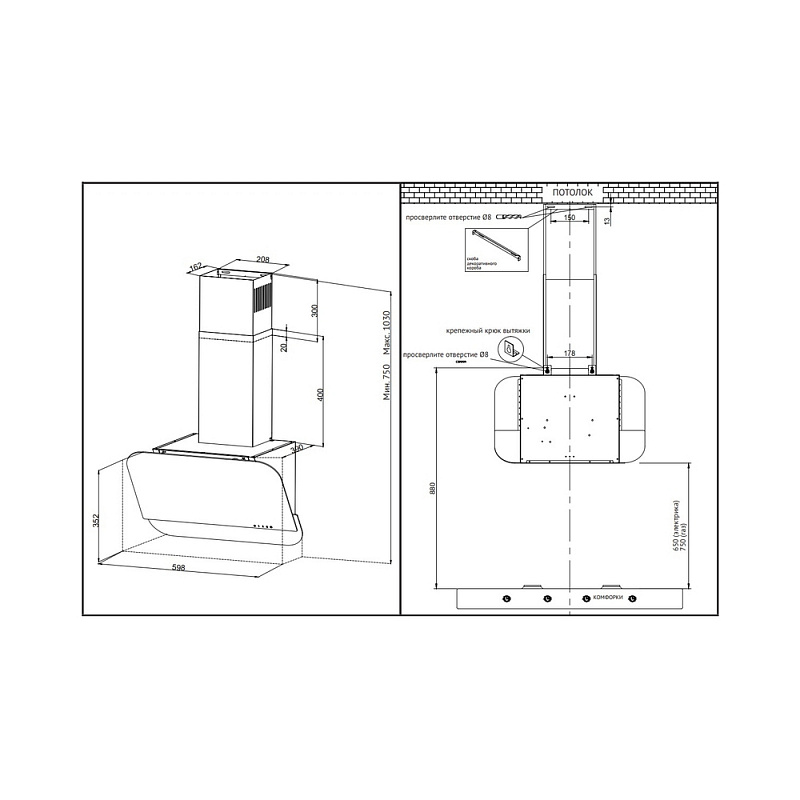

Разметочные работы для установки вытяжки

Любой бытовой прибор будет работать со 100%-ой эффективностью, если его правильно установить, поэтому сначала берем уровень, рулетку, карандаш или маркер и чертим на стене две перпендикулярные линии, проводим разметочные работы.

Первая – это вертикаль, идущая от плиты к месту монтажа, которая отцентровывает вытяжку и плиту, а вторая – горизонталь рабочей поверхности вытяжного устройства.

Экран вытяжки и варочная поверхность должны располагаться строго одна над другой, параллельно. Смещение неправильно не только из-за требований безопасности или функциональности, но и с эстетической точки зрения.

Далее нужно заглянуть в инструкцию и, согласно схеме монтажа, обозначить места крепления кронштейна или другого приспособления для подвешивания к стене.

Если вытяжка встраивается в шкаф, то нужно просто взять ее корпус, приложить к стенкам шкафа и также обозначить места креплений.

На этом разметочные работы заканчиваются. Если планируется установить воздуховод, то рекомендуем заранее наметить путь прокладки и возможность фиксации труб или коробов к стене (шкафу).

Крепление вытяжки к поверхности

Процессы установки вытяжки на стену и встраивания в шкаф отличаются, поэтому рассмотрим оба способа крепления оборудования к поверхности.

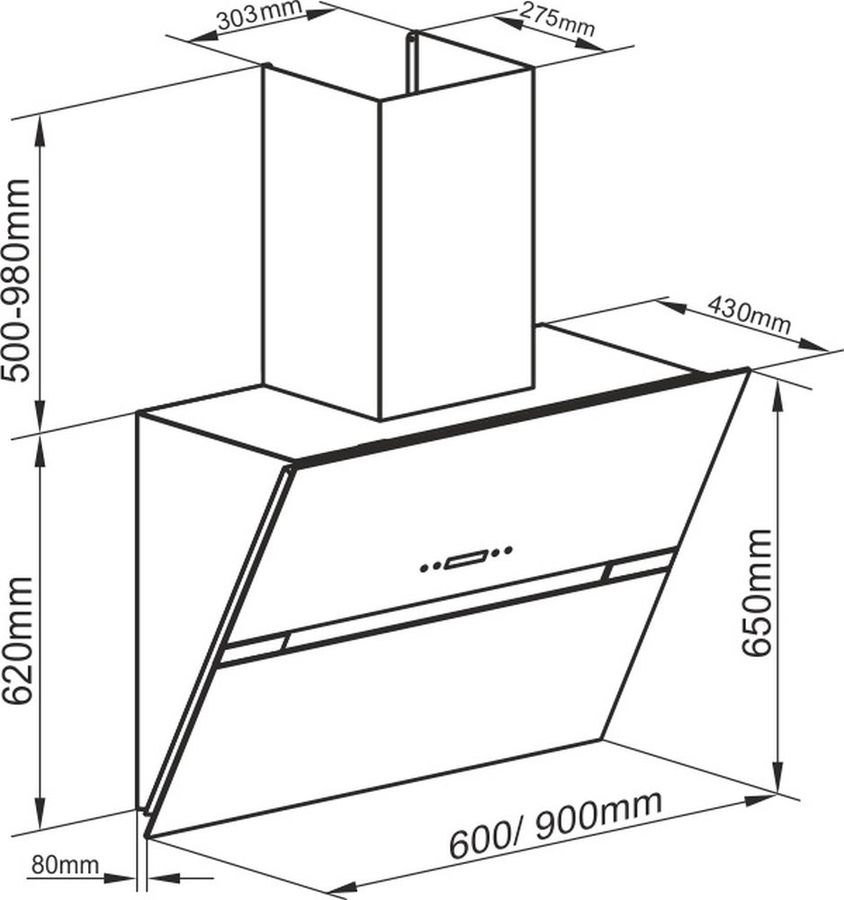

Установка наклонной настенной вытяжки

Процесс установки наклонной настенной вытяжки – один из самых простых.

Порядок действий следующий:

  1. Скотчем фиксируем на стене шаблон так, чтобы совпадали по высоте горизонтальные линии на бумаге и на стене, а также осевая линия.
  2. По шаблону дрелью просверливаем отверстия в стене. Обычно их диаметр – 10 мм, но лучше уточнить в инструкции. Глубина – не менее 50 мм. Если стена облицована кафелем, сначала используем специальные сверла, чтобы не разломать плитку.
  3. Убираем со стены шаблон, а в отверстия вставляем дюбеля 10 мм.
  4. В отверстия вкручиваем саморезы так, чтобы между шляпкой и стеной оставалось небольшое расстояние для навешивания устройства.
  5. Берем корпус вытяжки, снимаем и откладываем в сторону фильтры. С внутренней стороны корпуса находим монтажные отверстия, по форме напоминающие замочную скважину – подвешиваем за них вытяжку на стену.

Если планируется только циркуляционная эксплуатация прибора, на этом установка заканчивается.

Для подключения воздуховода нужно установить фальш-трубу.

Сначала устанавливаем воздуховод, а затем уже фальш-трубу. Для ее крепления используются два специальных отверстия с внутренней стороны вытяжки и два самореза, вкрученных в стену.

Когда все элементы вытяжки установлены, остается вставить фильтры, и можно приступать к следующим этапам – дальнейшей установке воздуховода и подключению к электропитанию.

Установка встроенной вытяжки

Встроенная вытяжка устанавливается по-другому:

  1. Проверяем с помощью уровня, ровно ли относительно варочной поверхности установлен шкафчик.
  2. Снимаем нижнюю панель шкафа – полочку, к которой он будет крепиться, и скотчем фиксируем шаблон.
  3. Карандашом или шилом отмечаем по шаблону 4 монтажных отверстия – они буду находится по углам, а также центр большого отверстия, предназначенного для воздуховода.
  4. Циркулем замеряем радиус, пользуясь тем же шаблоном, и чертим круг, чтобы затем вырезать отверстие.
  5. Берем дрель, устанавливаем сверло 5 мм и высверливаем отверстия под саморезы в отмеченных местах, а затем электролобзиком, четко по окружности, – под воздуховод.
  6. Надеваем на вытяжку переходник для подключения к вентиляционному коробу или трубе.
  7. Если шкафчик небольшой, полочку сразу закрепляем на вытяжке, а затем уже все вместе фиксируем в модуль; если большой – сначала устанавливаем «дно» шкафа на место, а затем – вытяжку.
  8. Монтируем шкаф на стену.

Завершающий этап – установка фильтров и подключение к электропитанию. Прокладкой воздуховода можно заняться сразу или позже.

Шкаф с вытяжкой не является чисто техническим, то есть его можно использовать для продуктов длительного хранения, посуды или кухонной утвари.

Установка воздуховода вытяжки

Воздуховод – канал для отвода испарений и продуктов горения наружу; одним концом при установке вытяжки он соединяется с переходником вытяжки, другим – с отверстием, ведущим в вентиляционную шахту или проделанным в стене дома.

Второй вариант подходит только для частных домов.

Подобрать детали необходимых размеров, произвести расчеты и составить схему несложно. Но важно учесть один момент: не перекрывать наглухо вентиляционное отверстие каналом от вытяжки, иначе будет нарушена естественная вентиляция помещения.

Существует два способа сохранения приточно-вытяжного воздухообмена:

  • установить двойную решетку, одна половина которой остается открытой, а вторая представляет собой отверстие для подключения трубы;
  • оборудовать выходное отверстие клапаном, который можно при необходимости открывать/закрывать.

Решетка хороша тем, что всегда открыта и не требует дополнительных действий.

Некоторые заводские модели решеток оснащены патрубком, облегчающим подключение трубы или короба.

Плюс в том, что можно подобрать модель по определенным размерам или форме отверстия.

Если вы озабочены эстетической стороной вопроса, то можете подобрать модель с обратным клапаном, который устанавливается со стороны шахты.

В качестве воздуховодов используют пластиковые короба, гофрированные трубы, специальные вентиляционные трубы с фитингами.

Как их соединять между собой и закреплять на стенах, потолке или шкафах, зависит только от вида каналов и условий монтажа.

Гофрированную трубу перед установкой желательно растянуть – надеть на патрубок, а затем максимально вытянуть в сторону вентиляционного отверстия. Множество впадин и выступов чревато тем, что воздуховод быстро забьется жиром и копотью.

Подключение вытяжки к электросети

Бытовые вытяжки по мощности не сравнить с теми же стиральными машинами или кондиционерами, поэтому для подключения устройства к электросети достаточно обычной розетки. Ее лучше установить рядом с прибором, правее или левее.

Если вытяжка встроена в шкаф, то розетку размещают под ним.

При устройстве электроточки нужно помнить о двух нюансах: высокой влажности и обязательном заземлении. Первое выполнить легко, купив электроустановку с классом защиты от IP44 и выше. Со вторым могут возникнуть проблемы, особенно если многоэтажка старая.

Самостоятельно производить какие-то действия не советуем, обязательно пригласите электрика. Он найдет выход из положения, а заодно установит недостающие автоматы защиты на бытовые приборы.

После монтажа вытяжки и подключения ее к электропитанию нужно произвести тестирование, установив предварительно фильтры.

Полезные советы и частые ошибки при установке вытяжки

Ниже описаны наиболее полезные советы и перечень частых ошибок, которые допускаются при установке вытяжки.

Гофра будет более интересным и эффективным материалом для создания вентиляционного канала по целому ряду причин. Например, она лучше справляется со своей задачей, чем трубы из пластика. Ее установка обойдется существенно дешевле, чем из других материалов. Также у нее нет никаких потерь эффективности, чего нельзя сказать о пластиковых трубах воздуховода. При монтаже ее можно довольно сильно растянуть, что существенно снизит уровень шума при работе системы.

Еще один полезный совет – чистку пластиковых труб и гофры следует производить хотя бы пару раз в год, дабы не допустить их забивания какими-то специфическими накоплениями и отходами.

Не следует также стесняться консультироваться со специалистами по вытяжным системам, если вы хотите осуществить самостоятельную установку. Будет хорошо, если у вас есть помощник, который уже сталкивался с какими-то проблемами при создании вентиляционной системы – тогда у вас будет с кем обсудить ту или иную проблему.

Вытяжки обычно оснащаются специальными нейтрализаторами запаха, которые могут быть:

  • ультрафиолетовыми;
  • на основе химии;
  • электроионизационными.

Химические решения требуют постоянной замены, так как их активный элемент затягивается жировой пленкой. Такой вариант также может оказаться опасным для здоровья человека. Электроионизационные решения работают так же, как и обычный воздушный ионизатор. Такой вариант имеет недостаток, так как будет расположен близко к человеку, находящемуся у плиты – это ставит под угрозу безопасность.

Ультрафиолетовые решения требуют периодической очистки ламп от гари и жирового налета. Лампы необходимо менять раз у пару лет. Но подобный вариант будет совершенно безопасен и безвреден, так как ультрафиолетовое излучение здесь находится на очень низком уровне.

Кстати, использование такого решения может решить вопрос и подсветки плиты или варочной панели, так как кроме упомянутого излучения, ламы излучают еле заметный голубоватый или же белый цвет.

Следует и помнить о том, что каждый этап установки важен и его роль трудно переоценить по причине того, что стоит допустить малейшую ошибку или отклонение в процессе горизонтальной установки вытяжки, и это практически в 100% случаев приведет в будущем к неполадкам, которые поначалу могут показаться незаметными. Например, если вы нанесли малое количество герметика или оставили щели, которые не видны. Это точно скажется на работе всего механизма.

Наиболее частыми ошибками, которые допускаются строителями, являются следущие.

  • В вентшахте замуровывается труба, а к ней напрямую подключается вытяжное устройство, где установлен клапан обратного типа. Если вытяжка не функционирует, то вентиляция помещения становится невозможной по причине того, что клапан просто перекрывает трубу, когда вентилятор неактивен.
  • При установке часто применяют трубу, диаметр которой составляет 100 миллиметров. Этого мало. Необходимо для вентиляции использовать трубу 125-миллиметрового диаметра. Труба с указанным диаметром осуществляет удаление загрязненных воздушных масс объемом до 350 кубометров за один час.

В целом, две эти ошибки устранить сравнительно просто – достаточно просто расширить вход в вентшахту, а также осуществить монтаж спецрешетки для вытяжного механизма.

Процесс монтажа вытяжки на кухне сопряжен с определенными сложностями, которые не всегда может устранить человек, не имеющий определенных знаний. Именно поэтому не будет лишним при самостоятельной установке вытяжки на кухне привлечь специалиста либо хотя бы с ним консультироваться.

Заключение

Способ установки вытяжки зависит от ее типа. Воздухоочистители бывают подвесными, встраиваемыми, угловыми, настенными, островными и наклонными. У агрегатов бывает три режима работы – проточный, рециркуляционный и комбинированный. Каждый имеет достоинства и недостатки.

Для установки вытяжки для кухни с отводом в вентиляцию нужен воздуховод, который бывает в виде гофрированной трубы из алюминия или прямоугольного короба из пластика. У каждого свои нюансы при установке. Если воздуховод подводится к единственному вентканалу в помещении, рекомендуется установка клапана-«бабочки» для более эффективной работы вытяжки. Крепят прибор внутри шкафа или к стене на обычные саморезы или дюбели. При подключении не стоит забывать о заземлении.



Источники:

  • https://aeroclima.ru/ventilyaciya/ustanovka-vytyazhki-na-kuhne-svoimi-rukami
  • https://rem. ninja/kuhnya/tehnika/vse-ob-ustanovke-vytyazhki-na-kuhne.html
  • https://hozzi.ru/obustrojstvo/tehnika/kak-ustanovit-vytyazhku-na-kuhne
  • https://stroy-podskazka.ru/vytyazhka/kak-ustanovit-na-kuhne

как правильно установить своими руками, как крепить наклонныю, накладной монтаж, как устанавливается

Одни предпочитают не тратить время на установку вытяжки своими руками или просто не обладают необходимыми навыками, у других нет нужного инструмента или просто отсутствует желание заниматься физической работой. Но всегда находятся умельцы, которые все работы по дому выполняют или стараются выполнить самостоятельно. На практике монтаж вытяжки – это очень легкая работа, и выполнить ее можно даже в одиночку без помощника.

Общие требования

Вытяжка, как и плита обязательна на кухне

Для начала необходимо убедиться в том, что Вы выбрали подходящую вытяжку. Ее ширина должна быть такой же, как и ширина варочной поверхности газовой или индукционной плиты.

Мощность вытяжки должна соответствовать площади кухни, так как при недостаточной производительности вытяжка не сможет очищать воздух от продуктов сгорания и неприятных запахов. Кроме того важно учитывать правильную высоту кухонных шкафов.

В зависимости от вида вытяжки следует заранее подготовить место, на которое она будет монтироваться. Если это купольная вытяжка – над плитой должно быть предусмотрено место для нее при обустройстве кухни. Для встраиваемой вытяжки необходимо заранее заказать шкаф. Обычно их делают в мебельных магазинах под заказ, для этого достаточно предоставить сборщикам мебели инструкцию к вытяжке: там указаны подробные размеры Вашей модели, ориентируясь на которые будет делаться шкаф. Для островной вытяжки эти параметры не важны.

В некоторых случаях в мебельной фирме Вас могут попросить оставить вытяжку на время изготовления и сборки шкафа. Если есть такая возможность – соглашайтесь. Так мастер сможет сразу примерить готовый шкаф к встроенной технике и в случае возникновения недоразумений или же если при создании такого шкафа была допущена ошибка (что среди профессионалов – большая редкость) все можно исправить на месте, сэкономив время.

Современные вытяжки очень стильные

Если предстоит монтировать обычную навесную вытяжку – для нее достаточно также оставить лишь свободное место, но есть вариант не оставлять вытяжку открытой, а изготовить специальный шкаф для нее. В отличие от шкафчика под встраиваемую вытяжку, этот элемент мебели будет носить скорее декоративный характер. На фото видно, что нижняя горизонталь у шкафа отсутствует, так как в этой пустующей пока нише будет размещаться Ваша вытяжка.

Купольная вытяжка одна из наиболее мощных

Прежде чем планировать дизайн кухни следует определиться с высотой вытяжки, на которой будет висеть вытяжка. Среди сборщиков мебели на этот счет нет единого мнения. Принято считать, что между плитой и вытяжкой должно быть не мене 80 сантиметров. Это официальная рекомендация производителей. Если устанавливать их ниже – высокая температура может повредить вытяжку, если же расстояние будет больше 80 сантиметров – есть вероятность того, что втягивание паров от готовящейся еды будет слабым, и все запахи, а также продукты горения, будут распространяться по кухне.

Вытяжка должна вписываться в интерьер

На практике можно увидеть, что и при расстоянии 65-70 сантиметров до плиты ничего страшного не происходит, но возможно это характерно для вытяжек определенных производителей или моделей, поэтому лучше следовать предписанием изготовителя.

Вытяжка в воздуховодом хорошо ощищает

Последний этап подготовительного процесса заключается в покупке гофрированного воздуховода для кухонной вытяжки (гофры). Для подавляющего большинства недорогих встраиваемых или навесных вытяжек нужно купить гофру диаметром 10-12 сантиметров, но у некоторых моделей этот диаметр может быть больше – до 20 сантиметров.

Нажмите чтобы увеличить

Предполагается, что мы будем выводить гофру в вентиляционную шахту. Гофра обычно проходит по верху шкафов и уходит в стену, поэтому Вам необходимо замерить это расстояние. Гофра продается в сложенном виде и ее длина в таком виде составляет около полуметра, но растягивается она почти на два метра.

Монтаж воздуховода с выходом на улицу:

Установка

Перед началом установки необходимо подготовить инструмент:

  • Перфоратор или ударная дрель;
  • Рулетка;
  • Молоток;
  • Строительный уровень;
  • Карандаш или маркер;
  • Отвертка.

Разные вытяжки с воздуховодами имеют свои особенности монтажа, но на примере установки обычной подвесной гофры Вы сможете понять общий принцип, и монтаж вытяжки любого другого типа не составит труда, к тому же к каждой вытяжке прилагается инструкция по установке.

Перед креплением навесной вытяжки необходимо снять с нее решетки фильтров. На задней стенке такой вытяжки есть отверстия, через которые она крепится к стене, и получить к ним доступ можно лишь сняв фильтры вытяжки. После этого при помощи рулетки нужно отмерить 80 сантиметров и поставить на стене отметку карандашом. Сделав две независимые отметки на расстоянии друг от друга, соедините их карандашом, а при помощи уровня проконтролируйте горизонтальность этой линии.

Нажмите чтобы увеличить

По этой линии Вам и нужно выставить вытяжку. Делать это проще с помощником: один человек прикладывает вытяжку к стене, не опуская ее ниже линии, второй отмечает карандашом отверстия в задней стенке вытяжки. Теперь ее можно убрать: на стене останется две отметки, по которым сверлятся отверстия.

Современные вытяжки на любой вкус

Такой тип вытяжки вешается на дюбеля. Обычно они идут в комплекте с вытяжкой, но они слишком маленькие и ненадежные. Бывали случаи, когда такие дюбеля просто не выдерживали вес вытяжки. Рекомендуется приобрести два дюбеля с маркировкой 5х80 – это универсальные дюбеля, которые выдерживают даже вес навесных шкафов.


Отверстия сверлятся победитовым сверлом соответствующего диаметра, после чего дюбели вбиваются в стену. Затем один человек вновь прикладывает вытяжку так, чтобы отверстия на ней и не стене совпали. Второй прикручивает вытяжку при помощи отвертки. Осталось только поставить на место решетки-фильтры – и самая сложная часть позади. Уделите внимание декору если вы задумали стиль кантри в интерьере кухни.

Купольная вытяжка монтируется по такому же принципу – весь процесс можно увидеть на видео:

Вентиляционный рукав

В последнюю очередь на вытяжку устанавливается гофра, но перед этим заранее установите на отверстие вентиляционной шахты декоративную решетку с отверстием под гофру. Выглядит она примерно так, хотя существует множество модификаций:

Далее порядок действий следующий:

  • Замерив расстояние от вытяжки до вентиляционной шахты, растяните гофру на необходимую длину;
  • Закрепите один конец гофры на основании отвода на вытяжке;
  • Прокладывая гофру по навесным шкафам до вентиляционного отверстия не повредите гофру: фактически это просто очень толстая фольга, поэтому помять или порвать ее при неаккуратном обращении очень легко;
  • Вставьте конец гофры для вытяжки в отверстие решетки.

Вытяжку тоже можно сделать изюминкой интерьера

Осталось только включить вытяжку в розетку, но здесь есть некоторые нюансы. В современных квартирах, где предусмотрена установка вытяжек, Вы наверняка обнаружите на стене в области плиты одну или несколько розеток. Обычно у вытяжек не очень длинный провод – это их неизлечимая «болезнь». Однако дотянуться до розетки такого шнура хватит. О том, какая должна быть высота розеток на кухне читайте в нашей статье.

нажмите чтобы увеличить

Монтаж наклонной вытяжки:

нажмите чтобы увеличить

Гораздо хуже, если ближайшая розетка находится где-нибудь на противоположной стороне. Тогда Вам придется использовать удлинитель, проложив его по оптимальному «маршруту» по ситуации. При желании можно установить в зоне досягаемости шнура вытяжки дополнительную внутреннюю или наружную розетку. В других наших статьях вы можете ознакомится с монтажом газовой колонки.

Правильная установка вытяжки над газовой плитой

Сегодня мы подготовили статью на тему: «правильная установка вытяжки над газовой плитой», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Как правильно установить проточную вытяжку над газовой плитой?

Вытяжка — один из важнейших элементов кухонной бытовой техники. От ее выбора и размещения зависит комфортность нахождения в кухонном помещении, сохранность покрытия стен, потолков и мебели, эстетичный внешний вид кухни — современная вытяжка давно является важным элементом декора.

Вытяжная система особенно актуальна в кухне с газовыми плитами — в отличие от других видов варочных поверхностей газ на большую высоту прогревает воздух, выделяет при своем горении вредные продукты распада, выжигает кислород.

При интенсивной готовке, очистка воздуха просто необходима в помещении

Решая, как установить вытяжку над газовой плитой, следует особенно внимательно относиться к виду вытяжной системы, не каждая конструкция обеспечивает оптимальную работу в помещениях с газом.

Проточная вытяжка выведет загрязненный воздух, циркулярная вытяжка очистит загрязненный воздух фильтрами и вернет его в помещение

Все вытяжки делятся на две большие группы: циркулярные и проточные, в первых воздух пропускается через фильтры и возвращается обратно. При этом в помещении останется повышенная влажность, многие вредные продукты распада при горении газа, воздух с пониженным содержанием кислорода — нормы содержания вредных веществ могут быть превышены.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

При использовании проточных видов загрязненный воздух выводится за пределы кухонного помещения и заменяется свежим — такой тип вытяжных систем для газовых варочных панелей предпочтительнее.

Вытяжная система должна оптимально вписываться в интерьер, не нарушая внешний вид кухни. Для этого вытяжки встраивают в мебель (шкафчики над плитой), подбирают цвет рабочей поверхности, корпуса, или конструкцию, соответствующие стилю кухни.

Очень многие об этом забывают, устанавливая особенно популярные в последнее время современные наклонные модели в стиле хай-тек из стекла и металла, с черными глянцевыми поверхностями, в любые кухни, часто напоминающие стиль классика или прованс со светлой мебелью под дерево.

Вытяжная система в кухне должна максимально устранять все негативные последствия при варке пищи: посторонние запахи, водяные пары с мельчайшими капельками жира, частицы сажи и копоти в воздухе, высокую влажность. Вытяжка для газовой плиты должна быть правильно установлена над варочной поверхностью, иметь соответствующую мощность и производительность.

По конструктивному исполнению все существующие вытяжки можно разделить на несколько групп.

Плоские варианты имеют минималистический дизайн и не будут выделяться среди остальных элементов кухни

Очень распространенный вид, плоская рабочая панель располагается параллельно варочной поверхности. Занимают мало места, в основном конструкция используются в циркулярных видах.

Такие модели захватывают больший объем воздуха при готовке

Одна из наиболее распространенных конструкций, по внешнему виду напоминают купол, опущенный над варочной поверхностью по трубе квадратного сечения в верхней части. Практически во всех конструкциях эта труба является частью воздуховода, а купольные вытяжки встраиваются в проточную вытяжную систему — такие конструкции очень редко применяются в циркулярных видах.

Выдвижные модели практичны, но имеют небольшую длину, поэтому захватывают меньше воздуха при работе

Для увеличения зоны обслуживания рабочая поверхность вытяжек часто увеличивается за счет выдвижного модуля. Обычно такие модели встраиваются в нижнюю часть навесного кухонного шкафчика, в котором может скрываться воздуховод или случае циркулярных — остается пространство для размещения кухонных аксессуаров. Выдвижная — очень удобная конструкция при установке вытяжной системы в маленьких кухнях.

Угловые модели не настолько широко используются, поэтому выбор дизайна и функционала может отличаться от стандартных вариантов

Размещаются в углу кухонного помещения, рассчитаны на газовую плиту, развернутую под углом 45 градусов к основной стене. Рабочая поверхность вытяжки имеет форму квадрата с усеченным углом.

Островные варианты становятся исключительно в островах на кухне

Предназначены для размещения в больших кухнях, если варочная поверхность расположена в центре помещения. Обычно вытяжка опускается над варочной поверхностью на воздуховоде квадратного сечения.

Наклонные модели имеют стильный внешний вид и стандартный функционал

Современное решение кухонных вытяжных систем, при котором рабочая панель располагается под углом к варочной поверхности. Это позволяет наклонной модели, при одинаковой площади с плоской горизонтальной, занимать в кухне меньше свободного пространства. Конструкция наиболее эстетично выглядит в современных кухнях стиля хай-тек.

Совсем недавно появился новый вид вытяжек, экономит место для настенных шкафов или полок

Устройство монтируется в столе рядом с варочной поверхностью. При работе ее всасывающая рабочая панель выдвигается вертикально вверх и происходит откачка воздуха.

Вытяжки классифицируются по способу монтажа следующим образом:

  • Подвесные. Закрепляется непосредственно над плитой при помощи тросов или на воздуховоде.
  • Встраиваемые. Устанавливаются в кухонную мебель снизу подвесных шкафчиков.
  • Настенные. Прикрепляются к стене над варочной плитой.

Высота установки зависит от среднего роста человека в семье

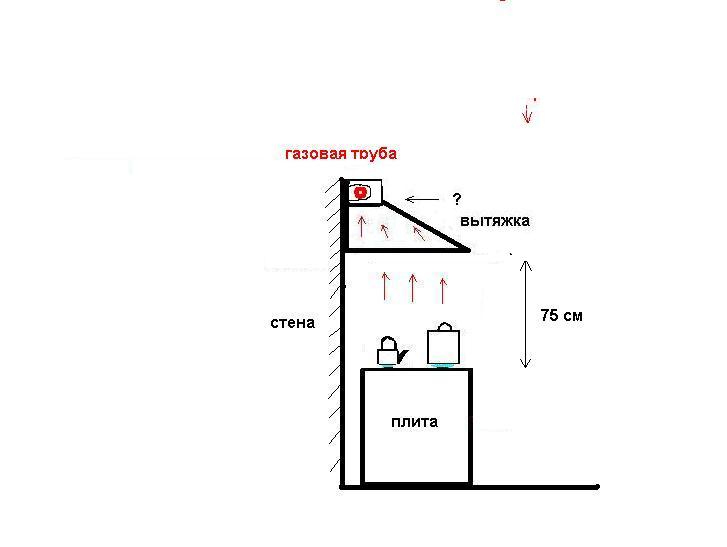

Главный параметр при установке — расстояние между вытяжкой и газовой плитой, оно не должно быть менее 750 мм. и не более 900 мм.

Данное расстояние подбирается с учетом эргономических показателей хозяйки, зависит от мощности вытяжки — более мощные конструкции можно располагать выше. Также высота установки вытяжки над газовой плитой во многих случаях напрямую зависит от рекомендаций производителя, которые необходимо соблюдать в первую очередь(данные требования описываются в инструкции на устройство).

Второй основной параметр, ширина не должна быть больше ширины варочной поверхности. Если конструктивно она поднимается на высоту, больше рекомендованной, ее габаритные размеры или мощность всасывания должны быть увеличены.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Решая, как правильно установить вытяжку над газовой плитой в случае использования наклонной модели, обычно ориентируются на нижний край воздухозаборника — минимальное расстояние до плиты должно быть 550 мм.

Еще одним важным параметром вытяжки является ее глубина, обычно этот параметр соответствует размерам варочной поверхности и является типовым для ее ширины.

Установка может различаться в зависимости от типа систем

Установить кухонную вытяжку своими руками довольно просто при соблюдении инструкции и порядка работы. Часто производитель выпускает кухонные вытяжки, совмещающие в себе два режима работы — циркулярный и проточный.

Использование циркулярного режима в кухонных помещениях с газовой варочной поверхностью является не слишком удачным решением. Автономная циркулярная вытяжка над газовой плитой не сможет обеспечить необходимый комфорт в кухонном помещении, ее угольные фильтры, в отличие от электроплит, будут быстрее забиваться продуктами горения газа, что приведет к дополнительным экономическим затратам.

Установка циркулярной кухонной вытяжки обычно не вызывает больших проблем: она может крепиться непосредственно к прямой стене или в углу, встраиваться в мебель, опускаться над варочной поверхностью по трубе или на тросах. Последовательность работ при ее установке на стене выглядит следующим образом:

  • Предварительно определяется место подключения, если розетка рядом не слишком подходит или она расположена далеко, точка переносится. При этом может понадобиться штробление стен и установка новой розетки с проводкой для подключения.
  • В стене на нужной высоте отмечаются точки крепления, задающие расположение вытяжки, с помощью перфоратора высверливают отверстия и вбиваются дюбеля. Важно контролировать правильность установки при помощи строительного уровня — рабочая поверхность вытяжки должна располагаться строго горизонтально над плитой.
  • Вытяжка прикручивается к стене винтами через установочные отверстия, если мешает газовая труба, она относится от стены и крепится на длинные шпильки с гайками. Также между стеной и вытяжкой можно поставить брусок соответствующей толщины и прикрепить вытяжку к нему или стене на дюбеля длинными шурупами сквозь брус.

Решая, как повесить вытяжку над плитой, следует знать, что проточная потребует монтажа системы воздуховодов для подключения ее к вентиляционному отверстию общедомовой шахты, или наружного вывода для воздуха в стене, окне или потолке.

Монтаж воздуховодов с установкой вытяжки несложно сделать своими руками, если следовать определенному порядку работы.

Выбор воздуховодов. Для монтажа проточных систем в быту наиболее часто используются два вида воздуховодов: алюминиевые гофрированные или пластиковые квадратного или круглого сечения.

Пример алюминиевой гофрированной трубы

Пример пластиковой трубы с ПВХ

Алюминиевые гофрированные трубы круглого сечения имеют невысокую стоимость, просты в установке, позволяют направлять воздушный поток к выходному отверстию вентиляционной шахты без дополнительных соединений. В силу гофрированной структуры оказывают большое сопротивление воздушному потоку и имеют неэстетичный вид – в большинстве случаев после монтажа алюминиевую гофру прячут под потолок или короб.

Пластиковые трубы с ПВХ также просты в монтаже, имеют небольшое сопротивление воздуху и более эстетичный внешний вид в случае прямоугольного сечения.

При монтаже воздуховода могут понадобиться переходники необходимого размера при переходе с круглого на прямоугольное сечение или наоборот.

Такая защелка компактна, и легко выдержит вес ПВХ трубы

Крепежная фурнитура. Для крепления пластикового воздуховода на стене разработаны специальные защелки, которые крепятся к ней на дюбеля винтами с шагом около 600 мм. — пластиковые трубы вставляются в крепеж с небольшим усилием.

При подвешивании к потолку можно использовать такие же крепления или гофрированный металлический крепеж для гипсокартона, если расстояние от потолка фиксировано

Инструмент. Основным инструментом для монтажа является перфоратор или дрель с режимом перфорации и соответствующим сверлом. Пластиковые трубы легко режутся обычной ножовкой с полотном по металлу, могут понадобиться рулетка, плоскогубцы, молоток и несколько отверток.

Перед установкой необходимо определить, какое расстояние от места подключения электроэнергии до вытяжки и в случае необходимости вывести розетку в нужную точку.

  • Замеряется, на каком расстоянии от входного вентиляционного отверстия находится вытяжка с учетом изменения углов и направлений, составляется чертеж, рассчитывается длина воздуховода.
  • Приобретается все необходимые комплектующие: детали воздуховода с переходниками, крепежная фурнитура.
  • Производится разметка точек крепления корпуса вытяжки на стене, просверливаются отверстия, вбиваются дюбеля. Крепление осуществляется на опоры или можно вешать вытяжку на стену при помощи шурупов через установочные отверстия.
  • В вентиляционное отверстие шахты устанавливается решетка с входным патрубком для воздуховода системы. Она крепится на дюбеля при помощи шурупов, ее наружный корпус должен перекрывать входное отверстие с некоторым запасом.

Для того чтобы при неработающей вытяжке в кухне сохранялась естественная вентиляция, в нижней части решетки под входной трубой воздуховода должны располагаться вентиляционные отверстия.

  • Производится монтаж воздуховода. Для этого на стенах или потолке отмечаются места его прохождения, по отведенной линии устанавливается крепеж. Далее соединяются все детали воздуховода, прикрепляются к стене и потолку, обрезаются до нужной длины ножовкой.
  • После установки рекомендуется снять всю конструкцию и смонтировать обратно с использованием герметика в местах стыковки.

При использовании в кухнях с газовой варочной поверхностью широкое применение находят проточные вытяжные системы, обеспечивающие наиболее комфортный микроклимат в помещении по сравнению с циркулярными. Чтобы повесить вытяжку над газовой плитой, потребуется монтаж воздуховодов, который несложно произвести самостоятельно при помощи простых строительных инструментов.

Вытяжка над газовой плитой: как правильно установить конструкцию

Вытяжка над плитой является неотъемлемым атрибутом кухни, который позволяет вентилировать воздух. Она нужна не только для комфорта, но и для безопасности. Важно правильно установить вытяжку над газовой плитой. Для этого нужно строго придерживаться требований и рекомендаций, которые соответствуют нормативам и стандартам.

Существует несколько видов кухонных вытяжек. Все они отличаются не только конструкционными особенностями, но и схемой монтажа. Чаще всего можно встретить следующие разновидности устройств:

  • подвесные;
  • встраиваемые;
  • купольные;
  • островные;
  • Т-образные;
  • наклонные;
  • угловые.

Подвесные конструкции являются самыми универсальными и практичными. Единственный минус таких устройств заключается в небольшой производительности. Оборудование, которое встраивается в стену или потолок, является более эффективным. Его рекомендуется использовать для больших помещений.

Особенность устройства в виде купола заключается в том, что его воздействие распространяется не только на саму плиту, но и на ближайшие поверхности. Островные вытяжки устанавливаются по центру кухни. Таким образом обеспечивается полноценный воздухообмен по всему помещению.

Т-образные чаще всего используются в современных интерьерах. Они могут быть как проточными, так и циркулирующими. Наклонные модели помогают максимально эффективно устранять пар и воздух над варочной поверхностью. Уровень наклона подбирается индивидуально в зависимости от габаритов печки.

Выбор конкретного типа зависит от предпочтений владельца кухни и технических требований. Все оборудование можно также разделить на две большие группы. В первую можно отнести те устройства, что постоянно перегоняют очищенный воздух. Вторая группа представлена вытяжками, которые полностью вытягивают загрязнённый воздух наружу без предварительной фильтрации.

Чтобы обеспечить эффективную и безопасную работу аппарата, необходимо придерживаться ряда стандартных требований к монтажу. Размеры газовой плиты и отверстия для забора воздуха должны быть одинаковыми. В этом случае будет обеспечиваться максимально эффективное выведение загрязнённого воздуха.

Минимальная высота для монтажа устройства над плиткой составляет от 50 до 60 см. Оптимальный вариант — от 75 до 80 см. Если установить устройство ниже, то плитой будет неудобно пользоваться, а также возможен перегрев устройства.

Для частного дома лучше всего использовать вытяжку с подключением к отдельному вентиляционному выходу.

Устройства, работающие по принципу рециркуляции воздуха, лучше всего устанавливать в квартирах, где нет возможности сделать вывод в вентиляцию.

Перед тем как поставить оборудование, нужно правильно выбрать место и подготовить весь необходимый инструмент и саму комнату. Если монтаж вытяжки производится в помещении, которое эксплуатируется, то тогда на плане нужно отметить все коммуникации и приборы.

Для работы вытяжки нужна розетка, но монтировать её нужно не над плитой. Чтобы обеспечить большую безопасность, лучше всего отдавать предпочтение автоматическим выключателям, которые отключаются при пожаре или коротком замыкании.

Важно также правильно сделать замеры, по которым будет монтироваться устройство. Нижняя точка — поверхность конфорки, а верхняя — нижняя кромка устройства. Далее размечается место монтажа. Установка вытяжки предполагает выполнение следующих действий:

  1. Комплектация воздуховода. Он может иметь как круглое, так и квадратное сечение. Лучше всего отдать предпочтение пластиковой конструкции с гладкой внутренней поверхностью. Желательно установить обратный клапан.
  2. Установка фиксаторов под вытяжку, вкручивание шурупов и навешивание основы.
  3. Изначально прибор монтируется без коробки.
  4. Соединение клапана и вытяжной трубы.
  5. Подключение к электроточке.

Сразу после монтажа производится пробный запуск. Рекомендуется протестировать все доступные режимы работы устройства. При отсутствии сбоев устанавливается короб вытяжки.

После установки и запуска устройство нуждается в периодическом обслуживании. Только в этом случае эффективность очищения будет оставаться на хорошем уровне. В противном случае прибор выйдет из строя. Важно вовремя менять фильтры и очищать устройство от жира и пыли. Это нужно для того, чтобы воздухозаборные отверстия не забивались.

Повесить вытяжку над газовой плитой самостоятельно несложно. Достаточно придерживаться всех основных технических требований. Если присутствуют сомнения по поводу знаний и навыков, лучше доверить это дело профессионалу. Правильная установка устройства обеспечит не только эффективное очищение воздуха, но и безопасность нахождения в помещении.

Как правильно установить вытяжку над газовой плитой

Воздухообмен на кухне с газовой плитой организовывается двух видов – общий и местный. Вытяжное устройство непосредственно над варочной поверхностью обеспечивает не только избавление всего жилого помещения от газов и запахов, но и обязательно в целях соблюдения мер безопасности и комфортного проживания. Для этого нужно знать не только, как рассчитать требуемые геометрически параметры, но и как правильно установить вытяжку над газовой плитой.

  • Работа газового оборудования, его обслуживание требует соблюдения утвержденных правил и норм строительства. К ним относятся:
  • в части требований об обязательной принудительной вентиляции такого рода помещений – СНиП 2.04.05-91;
  • нормативы по часовому объему удаляемого отработанного воздуха – не менее 90 кубометров для 4-конфорочных плит – СНиП 2.08.01-89;
  • требуемая производительность вентиляционной установки в вытяжке над газовой плитой – не менее 200 м3/ч (ГОСТ 26813-99).

Эти и другие документы дают ответы на возникающие вопросы по теме: как установить вытяжку над плитой?

В рабочем режиме вытяжка обязана локализовать распространение запахов, испарений, затягивая их в воздуховод. В то же время, расстояние от поверхности плиты до края вытяжного зонта должно быть оптимальным, чтобы позволяло свободно работать у плиты.

Установка вытяжки над газовой плитой будет оправдана, если она полностью обеспечит отвод отработанного воздуха. Необходимая мощность устройства определяется по формуле:

N – искомая мощность,

Q – объем циркулируемого воздуха в кухне.

В свою очередь объем определяется так:

где: a, h, b – длина, высота и ширина кухонного помещения, соответственно.

Согласно нормативам высота расположения вытяжного устройства выбирается, исходя из:

  • мощности вытяжного устройства;
  • роста человека у плиты;
  • архитектурных особенностей помещения.

Это объясняет размерный диапазон: при прямой вытяжке высота ее над газовой плитой выбирается из 75-85 см, наклонная модель вытяжного устройства в нижней части – 55-65 см. При этом по ширине рабочая часть вытяжной конструкции должна быть не менее аналогичного размера варочной панели или даже перекрывать ширину плиты. Поэтому вначале покупают газовую плиту, и уже потом подбирается вытяжка. Нормативные размеры обычно указываются в инструкции по эксплуатации. Они могут быть изменены с корректировкой роста человека, но только не в меньшую сторону.

Внимание! Все устройства для очищения воздуха от дыма, продуктов сгорания, должны иметь сертификат для установки на кухне.

При подключении системы к вентиляционному рукаву следует избегать его изгибов или сделать так, чтобы их было, как можно меньше, а сам отвод был минимальной длины. Воздухоотвод компонуется из коротких и прямых участков. В ситуации, требующей изменения его сечения, используются переходники-фиксаторы.

Возможны два варианта:

  1. Работает вытяжное устройство на отвод ненужных паров, жиров, запахов вместе с воздухом. Во время рециркуляции поток, проходя сквозь фильтры, подвергается очистке, возвращается обратно.
  2. Вытяжка подсоединена к вентиляционному рукаву. Грязные воздушные массы, улавливаясь, сразу транспортируются из помещения. Как вариант – прямой вывод через стену непосредственно на улицу.

Основным показателем отводного аппарата считается максимально допустимый объем удаляемого воздуха в единицу времени. Пропускная способность вытяжки указывается в ее паспорте.

Установка вытяжки над плитой учитывает:

  • ширину варочной панели;
  • габариты (площадь) кухни;
  • высоту потолка;
  • число проживающих домочадцев;
  • частоту приготовлений пищи.

По этим показателем выбирается модель нужной производительности и определяется высота ее подвеса. Приобретать лучше модель с несколькими регулируемыми режимами мощности.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

  • Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
  • Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
  • Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
  • Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
  • Размечается место крепления конструкции.
  • компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
  • Перфоратором просверливаются отверстия под фиксаторы вытяжки.
  • Вкручиваются шурупы.
  • Пользуясь уровнем, проверяется горизонтальность монтажа.
  • Навешивается вытяжка (без короба).
  • Соединяется с вытяжной трубой, соединенной с каналом.
  • Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
  • Проводится пробный пуск технического устройства во всех режимах.
  • При нормальной работе на заключительном этапе закрепляется короб.

По монтажному исполнению вытяжные устройства бывают:

  • встроенного типа – вся установка маскируется в подвесном шкафу;
  • каминного и купольного вида – конструкции фиксируются на стене;
  • островная модель – компонуется на потолочине;
  • угловая вытяжка – ставится в углу;
  • плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

  • Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
  • Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

Как правильно установить вытяжку над газовой плитой?

Качество и технические характеристики установленной на вашей кухне вытяжки определяют в первую очередь чистоту и свежесть воздуха, а соответственно и уровень комфорта и уюта в квартире. Если ваша кухня – это именно то место, в котором часто готовят вкусную еду, наличие хорошей вытяжки над газовой плитой вдвойне важно. Выясним, какие особенности имеет монтаж разных типов приборов и какой должна быть высота установки вытяжки.

Кухонные вытяжные устройства бывают двух основных типов: с системой фильтров и с подключением к системе воздуховода.

В первом случае прибор питается от электросети и работает по принципу внутренней циркуляции потока воздуха. Грязный воздух уходит внутрь, очищается и возвращается наружу. Для небольших кухонь такой тип вытяжки над плитой станет идеальным решением.

Если же кухня большая и на ней постоянно что-то готовят, рекомендуется повесить агрегат с подключением к воздуховоду, который будет просто выводить грязный воздух из помещения. Кроме того, такие модели имеют большую производительность.

Само по себе устройство вытяжки не сложное. Управляется она посредством простейшей механической панели управления. На ней могут быть расположены как вдавливаемые кнопки, так и переключатели-ползунки. Первые, находясь в характерном положении на одном уровне с корпусом, свидетельствуют о включении той или иной функции устройства, а вторые позволяют максимально быстро сменять режимы работы или включать/выключать устройство. Эти варианты управления характерны для более дешевых установок, которые можно повесить над газовой или электрической плитой.

Что же касается ультрасовременных агрегатов, то на них устанавливаются многофункциональные электронные панели, для которых характерны следующие особенности:

  • Нажатие кнопки может выполнять сразу несколько функций, к примеру, переключать режимы работы в определенной последовательности или менять мощность засасывания воздуха.
  • Все установленные настройки могут быть визуализированы при помощи дисплея. Это позволяет контролировать процесс работы, не вспоминая, в каком режиме в определенный момент времени работает установка, а просто смотреть на показатели, выведенные на экран.

Последние разработки оснащаются популярными в различных отраслях промышленности сенсорами. До любого элемента такой системы требуется лишь легко прикоснуться пальцем, чтобы активировать или дезактивировать функцию, за которую он отвечает.

Исходя из особенностей установки той или иной модели вытяжки классифицируют по типу монтажа:

  • Купольный вариант, также как и каминный, монтируется к стене и займет достаточно большое пространство. Такой прибор станет отличным решением не только для современного, но и классического стиля.
  • Островная вытяжка крепится к потолку в любой части кухни, используется при нестандартном расположении электро- или газовой варочной поверхности, вынесенной в центр кухни и не загороженной никакими шкафами. Станет хорошим дополнением абсолютно любого дизайна.
  • Угловой тип устройств устанавливается в углу кухни, решит проблему вентиляции и очистки воздуха, если ввиду особенностей планировки или расположения коммуникаций плита находится в углу кухонного помещения.
  • Плоская вытяжка закрепляется на стене, чаще всего под настенным шкафчиком.
  • Встраиваемые модели монтируются целиком в подвесной шкаф.

Если вы решили устанавливать вытяжку без помощи мастера, вам нужно знать некоторые правила:

  1. Вытяжка вешается над газовой плитой на уровне 60 см и выше. Но для наиболее эффективной ее работы и хорошего дополнения интерьера высота крепежа вытяжки рассчитывается индивидуально. В стандартных рекомендациях по эксплуатации не зря указываются диапазоны, которые позволяют учитывать такие факторы, как мощность вытяжки, дизайн кухни, рост человека, который чаще всего готовит за плитой.
  2. Ширина вытяжки не должна быть уже вашей плиты. Поэтому не рекомендуется покупать или заказывать, а так же монтировать вытяжку до установки газовой плиты.
  3. Если вытяжка электрическая, то розетка, из которой она будет потреблять электроэнергию, должна располагаться не над плитой во избежание пожара.
  4. При подключении устройства напрямую к воздуховоду должна использоваться труба с минимальным количеством изгибов.

Данный тип вытяжек очень прост в установке даже для непрофессионалов. С помощью уровня рассчитывается высота и месторасположение прибора, после чего отмечаются места для будущих креплений. После этого при помощи несложных манипуляций с перфоратором делаются отверстия под крепления. Крепится устройство на специальные крючки, которые будут удерживать ее крепко и надежно.

Процесс навешивания вытяжки с подключением к воздуховоду происходит, как и в предыдущем случае, при помощи креплений. Прибор должен быть выровнен по горизонтали висеть на разрешенном от плиты расстоянии. Далее устанавливается воздуховод, который в обязательном порядке должен подходить по диаметру к вентканалу в стене, что обеспечит отсутствие потерь мощности.

Специалистами рекомендовано использование именно гладкой пластиковой трубы для подведения к воздуховоду.

После монтажа нужно обязательно проверить, чтобы все было установлено правильно и функционировало должным образом.

Расстояние между вытяжкой и варочной поверхностью плиты замеряется от нижнего края до конфорок. Крепление агрегата стоит производить исключительно по уровню, так как возможность регулировки положения в дальнейшем исключена.

Перед установкой нужно еще раз тщательно подумать над выбором места, ведь прибор должен иметь доступ к вентиляционной шахте и электропитанию одновременно. По этой причине на плане кухни указывается месторасположение всех коммуникаций.

В случаи капитального ремонта расположение вытяжки рассчитывается и расчерчивается на плане кухни наряду с остальными электроприборами. Если вопрос лишь в замене определенного оборудования, то придется подстраиваться под уже сложившиеся обстоятельства.

Любая вытяжка подключается к электрической сети, поэтому если электрический кабель заранее не убран в стену, его можно спрятать в кабель канал. Таким образом вы придадите кухне более привлекательный вид. Также проводка может быть скрыта за фальш-стеной или кухонной панелью. Для безопасности рекомендуется установить автомат на розетку для подключения прибора, это будет весьма актуальным в случае пожара или короткого замыкания. Следовательно, вы обезопасите вашу кухню.

Не стоит пытаться сделать самостоятельно новое отверстие для воздуховода. В лучшем случае вы попадете в чужой воздуховод, в худшем, при перекрытии существующего, нарушите систему вентиляции.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.8 проголосовавших: 11

Вытяжка — Установка вытяжки

Отправить отзыв и предложения

Спасибо за отзыв!

Нашей команде отправлено электронное письмо с вашим отзывом.

Произошла ошибка при обработке вашей информации.

Приносим извинения за неудобства и уведомили члена команды.

Закрывать

Представитель Наши продукты

Вы заинтересованы в том, чтобы представлять CaptiveAire и продавать нашу продукцию?
Пожалуйста, заполните следующую форму, и мы свяжемся с вами в ближайшее время.

1

Ниже приведена пошаговая процедура установки вентиляционного колпака.

  1. Распаковать капот, стараясь не вдавить и не поцарапать внешняя поверхность. Сообщите о любых повреждениях доставке перевозчику и подать претензию, если это необходимо. Проверить заводскую табличку на оборудовании, чтобы убедиться, что оно соответствует спецификации, предоставленные архитектором/инженером. (При обнаружении несоответствий немедленно сообщите об этом производителю.) Обратитесь к установочному чертежу для получения типовых деталей система вентиляции до навешивания вытяжки.
  2. Расположите капот на полу примерно в окончательном положении.
  3. Определить необходимость модификации конструкции крыши для вместить как вес капюшона, так и систему его подвешивания.

    Чтобы приблизить вес капюшона, используйте рекомендации, изложенные в:

Индекс веса капота

  1. Используйте стержень с резьбой 1/2″, чтобы повесить капюшоны. Просверлите отверстия диаметром 9/16 дюйма в опорной конструкции, чтобы они совпадали с приваренные уголки крепления на капоте. (структурная целостность система структурной поддержки является обязанностью подрядчика и инженер-строитель.) Расстояние между отверстиями в углу должно совпадать с угол над капюшоном. Обратитесь к эскизу «Вид сбоку».
  2. Если капот имеет заднюю камеру, установить его сейчас. См. раздел «УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОЙ КАМЕРЫ» и см. Инструкции по установке нижней камеры прилагаются к изделию.
  3. Капюшон следует вешать так что нижняя часть вытяжки находится на расстоянии 6 футов 6 дюймов от чистого пола, если не указано иное. определяется местными властями, имеющими юрисдикцию. В этот момент приступайте к приварить выхлопную трубу к вытяжке на полу, если это возможно. С капюшоном хорошо защиты от возможных царапин, поднимите капот на место, используя высокую подъемники или домкраты для оборудования. Когда капот поднят на нужную высоту, установите резьбовой стержень 1/2 дюйма между каждым монтажным кронштейном на капоте и модифицированная поддержка. Закрепите стержни с помощью прочных гаек и крыла соответствующего размера. шайбы. Обратитесь к эскизу «Вид сбоку».
  4. Если вытяжка имеет защитные панели, установите их сейчас. См. УСТАНОВКА раздел ПАНЕЛИ КОРПУСА (ОБОЛОЧКА) для Инструкций по установке и см. инструкции, прилагаемые к продукту.
  5. Весь вытяжной канал система должна быть непрерывно сварной, непроницаемой для жидкости. Воздуховод должен быть приварен к к выхлопной трубе необходимо приварить хомут капота и бордюр крыши. канал.(Установка воздуховодов «Другими».)
  6. Резьбовые стержни должны быть на 1/2 дюйма ближе к задней стенке у верхней вешалки, чтобы натянуть капюшон на стена. Убедитесь, что капот выровнен.
  7. Установите лампочки (поставляемые другими производителями), плафоны и жироулавливающие фильтры в капоте.
  8. Установите масленки на предусмотренные шпильки.
  9. Используйте средство для полировки нержавеющей стали, такое как Sheila Shine, для очистки капот пыли или грязи, приобретенных в пути.
  10. Рекомендуется наносить защитное пластиковое покрытие на капот до завершения строительства, чтобы избежать каких-либо повреждений этого оборудование.
  11. ЕСЛИ ВЫТЯЖКИ ДОЛЖНЫ ПОДВЕШИВАТЬСЯ СТОП К СПИНЕ В КОНФИГУРАЦИИ ОСТРОВА, СМ. К РАЗДЕЛУ «УСТАНОВКА СОЕДИНИТЕЛЬНЫХ ВЫТЯЖОК».

На какой высоте должна быть вытяжка от плиты

Предположим, вы недавно переехали в новое место жительства и хотите установить на кухне плиту и вытяжку.В этом случае это важная информация, которая поможет вам узнать. Вытяжка, используемая на печи, различается на наружную и внутреннюю. Поэтому вы должны разместить капюшон в правильном месте, чтобы избежать травм. Чтобы этого не произошло, многие интересуются, на какой высоте должна быть вытяжка от плиты. Предположим, он расположен вдали от горелки или рядом с ней. В этом случае это может повлиять на его производительность и долговечность и, в свою очередь, на его долговечность и производительность. Кроме того, вытяжки трудно перемещать; важно быть осторожным с размером при установке вытяжек.В этой статье вы узнаете больше о том, на какой высоте должна быть вытяжка от плиты.

Что такое вытяжка

Вытяжка может быть одним из жизненно важных приборов на кухне. Он состоит из навеса или другого типа, который имеет «зону захвата» и двигатель или вентилятор для удаления загрязняющих веществ в воздухе, вызванных приготовлением пищи. Улавливая и удаляя загрязненный воздух у его источника, вытяжка обеспечивает чистоту на кухне, значительно облегчая уборку.Есть ли у вас опыт регулярной мойки кухни? Вы знаете, как трудно удалить липкую пленку со всех столешниц и шкафов, особенно рядом с местом для приготовления пищи.

Одним из преимуществ вытяжки является то, что она помогает отфильтровывать жир, выдуваемый в воздух, до того, как он попадет куда угодно и вызовет значительные головные боли во время уборки. Вместо того, чтобы проводить часы на кухонном полу (обычно также с использованием чистящих средств), гораздо удобнее нажать кнопку, чтобы включить вытяжку вашей плиты и остановить порхающий жир прямо на своем пути.

Подробнее: Как установить островной капюшон ярости

На какой высоте должна быть вытяжка от плиты
Кухонная вытяжка и наружная высота

Монтаж вытяжки не влияет на высоту монтажной конструкции от ее размера. Вытяжки внутренние и наружные бывают с разной высотой установки. Вытяжки на открытом воздухе должны располагаться на высоте от 36 до 42 дюймов над плитами всех размеров.Но вы можете поддерживать расстояние между 28-36 дюймами выше, чем печи внутри.

Стандартная высота вытяжки

Типичная высота вытяжки над газовой плитой, а высота вытяжки над электрической плитой составляет от 28 до 36 дюймов над варочной панелью и менее 28 дюймов может привести к повреждению кухни. Напротив, чем выше, тем 36 дюймов, вытяжка не может безопасно удалить воздух из печи. Эта формула применима к островным вытяжкам, настенным вытяжкам и вытяжкам со вставками.Большинство производителей вытяжек советуют расширить вытяжку до 20 и 24 дюймов по сравнению с диапазоном на вашей кухне. Тем не менее, профессионально вы должны стремиться к 28 дюймам как к лучшей высоте для мощных вентиляционных вытяжек. Когда вытяжка выступает над газовой линией, расстояние между ними составляет от 25 до 30 дюймов, если не указано иное.

Не устанавливайте ниже указанной высоты, так как это необходимо для обеспечения безопасности. Кроме того, не устанавливайте его выше верхнего предела, потому что это может не соответствовать общей эффективности вашей вытяжки.Крайне важно проверить высоту вашей вытяжки, потому что пламя может нанести значительный ущерб, и вы можете попасть в аварию. А вот за вытяжку, которая стоит у вас на кухне, лучше не переживать. Это расстояние необходимо учитывать в случае приготовления пищи с помощью электрической плиты.

Калькулятор высоты вытяжки

Во избежание проблем с безопасностью оставьте не менее 1,5 дюймов свободного пространства между краями вытяжки и шкафа.Измерение расхода воздуха с помощью CFM с помощью калькуляторов широко распространено. CFM расшифровывается как кубический фут воздуха в минуту и ​​является мерой скорости, с которой может проходить определенное количество воздуха. В большинстве руководств и руководств В большинстве руководств и указаний указано, что достаточно 600-1200 CFM. Тем не менее, на самом деле 300 кубических футов в минуту лучше и является идеальной мерой для кухонь.

Высота вытяжки от пола

Вытяжка должна располагаться так, чтобы ее нижняя часть находилась на расстоянии не менее 6 футов 6 дюймов от пола.Однако, если есть какие-либо спецификации, установленные властями, вы должны следовать рекомендациям. Если есть возможность, можно присоединить вытяжной канал к вытяжке, а не к полу. Вытяжки можно использовать по разным причинам. Люди используют их, чтобы защитить себя от дыма и жира в своих домах, на кухнях и на фабриках. Они также используются для удаления опасных материалов и химических веществ с рабочих мест и складских помещений. Рестораны могут быть полезны для выпуска тяжелого дыма и жира на коммерческом уровне.

В соответствии с Международным ручным кодом высоты вытяжки, установка вытяжек в домах не требуется. Однако, если вы заинтересованы в них, вам нужно использовать ткань без воздуховодов или компенсационный воздух и заслонки. Высота вытяжного шкафа должна соответствовать объему воздуха 400 CFM для вытяжных колпаков; однако это будет зависеть от стиля приготовления пищи, который вы предпочитаете, и размера вашей кухни. Однако, когда вы используете вытяжку на высокой скорости CFM в течение длительного времени и ваша кухня невелика, вы можете улучшить систему воздушного потока.

Какая высота вытяжки оптимальна
Кубических футов в минуту

Метод измерения, используемый для определения прочности вытяжки, составляет кубические футы в минуту. Размер и высота, на которой расположена вытяжка, важны для сохранения ее эффективности. Поэтому очень важно учитывать этот аспект, поскольку он может помочь вам выбрать идеальный уровень для установки вытяжки. Можно поставить его выше для более мощных моделей или ближе для менее мощных моделей.И важно помнить, что капюшон следует располагать слишком высоко. Устранение загрязняющих веществ, связанных с пищевыми продуктами, может оказаться сложной задачей.

Распространенная ошибка высоты варочной панели, и наиболее подходящую высоту для вытяжки нельзя рассчитать или определить, не ориентируясь на размер измерения варочной панели, который измеряет расстояние от варочной панели до пола до самой высокой точки плиты. Это необходимо для того, чтобы никто не поранился краями вытяжки.

Люди в капюшонах, использующие капюшон

Также учитывается при выборе наиболее подходящего размера капюшона. Некоторые люди могут захотеть, чтобы высота была выше, в то время как некоторые предпочитают, чтобы она была ниже в зависимости от роста их тела. Очень важно следить за тем, чтобы вытяжка не мешала приготовлению пищи и не мешала приготовлению пищи.

Планировка кухни

Это требует тщательного рассмотрения имеющегося у вас пространства. Кроме того, он определяет высоту вашей вытяжки.Поэтому вам следует подумать об этом и убедиться, что вытяжка имеет наилучший размер, сохраняя при этом ваши шкафы для вашей кухни и других кухонных дизайнов.

Какая идеальная высота для вытяжки

Производители указывают точный размер вытяжки в инструкциях, прилагаемых к вытяжке. После того, как вы приобрели вытяжку, начните устанавливать ее на расстоянии от 20 до 24 дюймов, прямо над варочной поверхностью. Если он расположен над газовой плитой, расстояние должно быть 25″ и 30″, если не указано иное.Не рекомендуется устанавливать его на высоте ниже минимально необходимой, так как это регулируется многочисленными испытаниями на безопасность. Кроме того, вы не должны превышать верхний предел, так как это может повлиять на работу вашей вытяжки.

Высота вашей вытяжки очень важна, так как на варочной панели есть огонь. Если вы используете неправильный размер, слишком близкое расположение варочной панели может привести к возгоранию, что приведет к непредвиденным потерям. Но если вы используете электрическую плиту, вам не о чем беспокоиться, поэтому расстояние и высота могут быть значительно меньше.

Узнать больше: Как установить под шкафом бесканальную вытяжку

Наконечники

Все вышеперечисленное является средними и оценочными. Рекомендуется обратиться к руководству по эксплуатации вашей вытяжки, чтобы проверить правильный размер и расстояние между плитой и вытяжкой. Это делается для того, чтобы она не была слишком низкой или высокой. Это в конечном итоге гарантирует, что он может работать эффективно и результативно так, как он был разработан командой разработчиков. Если вы планируете установить вытяжку на кухне, важным аспектом, который вы должны учитывать, является наиболее подходящий для нее размер. Принимая это решение, важно учитывать различные факторы, такие как количество кубических футов воздуха в минуту и ​​высоту варочной поверхности, а также людей, которые используют ее в качестве вытяжки.

Эти факторы помогут вам выбрать наилучший размер вытяжки, в котором вы можете быть уверены. Если вы не уверены в выборе вытяжки, вы можете поговорить с экспертом по вытяжке, прежде чем сделать окончательный выбор дизайна кухни. Размер вытяжки может показаться маленьким, но если вы не правильно подберете его, это может привести к плачевным результатам.

Заказ: Как вентилировать вытяжку на внутренней стене

Заключение

Вы должны прочитать эту статью полностью, и теперь мы надеемся, что вы знаете, на какой высоте должна быть вытяжка от плиты. Чтобы закрыть это обсуждение, я просто скажу, что кухонные вытяжки жизненно важны во всех отношениях, поскольку они помогают удалять пыль, жир, воду и другие загрязнения. Первое, что нужно помнить при установке вытяжки, — это диапазон и высота. Имейте это в виду! Если вы установите вытяжку рядом с духовкой, вытяжка может вызвать возгорание и привести к убыткам.Если установить слишком далеко от печи, воздушный зазор не будет в правильной зоне. Дополнительное расстояние резко снижает эффективность и действенность гриля.

Curved – Hoodsly

Деревянные вытяжки Hoodsly представлены в различных дизайнах и цветах, чтобы идеально сочетаться с вашей кухней. Получите свою деревянную вытяжку в необработанном виде, загрунтованной / готовой к покраске или окрашенной / окрашенной. Выберите один из наших трендовых цветов или подберите для своей кухни другой цвет. Каждая деревянная вытяжка, спроектированная как элегантная и эффективная, была построена с использованием нашей запатентованной конструкции из двух частей, которая упрощает установку, обеспечивает простую очистку и легкий доступ к вентилятору и воздуховоду.

Все деревянные вытяжки Hoodsly отделаны классической молдингом на основании (показанный молдинг короны не входит в комплект) и могут быть обрезаны до 6 дюймов для идеальной подгонки.

Наши колпаки изготовлены из корпусной фанеры со шпоном белого клена.

ВАЖНАЯ ИНФОРМАЦИЯ О ПЯТНАХ: Hoodsly не несет ответственности за неправильные методы окрашивания или покраски, использованные для отделки необработанной вытяжки. Мы настоятельно рекомендуем распылять предварительно катализированный лак профессионального уровня таких брендов, как Gemini, Mohawk, ML Campbell и Acroma Pro.Вытирать пятна, такие как Minwax, не рекомендуется, и мы настоятельно рекомендуем использовать профессиональный продукт и метод. Вытирание пятен может привести к непостоянному окрашиванию во время нанесения пятна. Древесный наполнитель, штифтовые гвозди, сучки, минерализация и многомерная зернистость обычно используются в наших методах сборки и не считаются дефектами.

Рекомендуется для использования со вставками капота серии Zline, вкладышами капота Tradewinds и Broan для устройств 30″ и 36″.

Вкладыши и воздуходувки продаются отдельно и во многих случаях поставляются отдельно от деревянного колпака.

Нужна помощь?

Сколько времени потребуется, чтобы получить вытяжку после заказа?

Все наши вытяжки изготавливаются на заказ, на складе их нет. Для нестандартных заказов наше стандартное время выполнения составляет 20-25 рабочих дней. После изготовления капота мы используем R&L Carriers для доставки. Срок изготовления любого индивидуального заказа 3-5 недель.

Каковы внутренние размеры наших вытяжек?

Наши колпаки изготовлены из фанеры толщиной 3/4″ с кленовым шпоном. Чтобы определить внутренние размеры, вы возьмете размер вытяжки, на который смотрите, и вычтете 1.5″. Например, для 36-дюймового капота (обратите внимание, что общая внешняя ширина для этого варианта составляет 37,5 дюймов), внутренняя ширина будет 34,5 дюймов, стандартная внутренняя глубина составляет 18 дюймов, но мы предлагаем вариант для увеличения глубины до либо 20,5″, либо 22,5″. Для всех наших вытяжек высота фартука составляет 8-1/4 дюйма.

Подойдет ли моя вставка к вашей вытяжке?

Чтобы определить, подходит ли ваша вставка, необходимо посмотреть на внутренние размеры вытяжки. Для изготовления вытяжек мы используем материал толщиной 3/4″.Чтобы определить внутреннюю ширину, посмотрите на интересующий вас размер капюшона и вычтите 1,5 дюйма. Например, для 48-дюймового капота (обратите внимание, что общая внешняя ширина для этого варианта составляет 49,5 дюймов), внутренняя ширина будет 46,5 дюймов. Затем необходимо определить внутреннюю глубину. У нас есть три варианта: 18″, 20,5″ или 22,5″. Обязательно приобретите вариант, который лучше всего подойдет для вашей вставки. Вы также должны смотреть на высоту. Фартук всех наших вытяжек имеет высоту 8-1/4″. Если ваша вставка выше этой, я бы порекомендовал связаться с нами напрямую, чтобы мы могли определить, будет ли она работать.

Из чего сделаны ваши капюшоны?

Наши колпаки изготовлены из фанеры с кленовым шпоном. У нас есть несколько вариантов, которые включают полосу из орехового дерева.

Предлагаете ли вы спички по индивидуальному заказу?

Мы можем подобрать краску в соответствии с вашим конкретным цветом за дополнительные 650 долларов сверх исходной стоимости вытяжки. Для этого мы требуем, чтобы вы отправили физический образец желаемого цвета на нашу фабрику для сопоставления. Пожалуйста, напишите свое имя или номер заказа на обратной стороне образца.

Могу ли я получить капот без установленной накладки?

Да, пожалуйста, позвоните нам напрямую или добавьте примечание к заказу, если хотите. Обратите внимание, что наши вытяжки состоят из двух частей, что упрощает их установку. Из-за этого мы настоятельно рекомендуем установить накладку, так как между стыком дымохода и фартуком вытяжки будет шов.

Каковы общие внешние размеры ваших вытяжек?

Мы используем отделку толщиной 3/4″ на наших вытяжках.Чтобы определить общую внешнюю ширину, вы должны добавить 1,5″ к интересующему вас размеру капота. Например, для капота шириной 30″ общая внешняя ширина будет 31,5″.

Какой высоты вытяжка мне нужна для моей высоты потолка?

Мы рекомендуем расстояние 30–36 дюймов между варочной панелью и нижней частью вытяжки. Как правило, если у вас 8-футовые потолки, мы рекомендуем вытяжку высотой 30 дюймов. При высоте потолков 9 футов мы рекомендуем вытяжку высотой 36 дюймов, а при высоте потолков 10 футов мы рекомендуем вытяжку высотой 48 дюймов

Можно ли обрезать вытяжку?

Да, каждый капюшон можно обрезать до 6 дюймов.Вы можете сделать это самостоятельно, или мы будем рады сократить его перед отправкой за дополнительные 125 долларов. Обратите внимание, что вы не можете обрезать бленду более чем на 6 дюймов, так как это угрожает структурной целостности бленды.

Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.

Перед покупкой новой вытяжки

В: Нужно ли подключать вытяжку к проводке или к розетке?
Все настенные вытяжки сегодня поставляются с проводом с вилкой, вам нужно будет обеспечить розетку за крышкой дымохода, см. схему выше.

В: Соответствует ли ширина капюшона заявленным размерам?
Нет. Они на 1/8″ и 1/4″ меньше, чем указано в списке, поэтому они должным образом подходят к отверстию этого номинального размера.

В: Как лучше всего прикрепить вытяжку к стене и где отрезать 6-дюймовый выхлоп (7 или 8 дюймов для некоторых вытяжек) и установить вилку 120 В?
Вытяжки очень тяжелые и должны быть хорошо закреплены на стенных шпильках Не вешайте вытяжку только на гипсокартон или штукатурку. Используйте локатор шпилек, чтобы найти шпильки и сделать отметки для винтов. Используйте сверло (меньше, чем вал винта) и предварительно просверлите отверстия для винтов. Не используйте слишком большое сверло; это может привести к тому, что вытяжка оторвется от стены и причинит травму. Используйте деревянные бруски 2×4 поперек стоек для поддержки вытяжки. Нажмите на схему ниже, чтобы получить дополнительную информацию:

В: Есть ли в коробке все необходимое для установки вытяжки?
В большинстве случаев ДА. Пожалуйста, сначала проверьте высоту потолка и проверьте веб-сайт.Мы всегда говорим, какой должна быть ваша высота потолка, чтобы крышки (для вытяжек настенного типа) и внутренняя рама (для всех вытяжек островного типа) подходили друг другу. Большинство вытяжек поставляются с декоративными крышками для потолков высотой до 9 футов. Дополнения для более высоких потолков доступны за дополнительную плату.
Вам потребуется электрическая вилка, жесткий воздуховод диаметром 6,7 или 8 дюймов, идущий наружу, и крышка с демпфером или без него (если воздуховод выходит наружу). Гибкий воздуховод, поставляемый в коробке для некоторых устройств, не является основным воздуховодом.Вы должны использовать алюминиевый гибкий воздуховод, чтобы сделать окончательное соединение между вытяжкой и жестким воздуховодом, выходящим только наружу.

В: Что лучше, канальные или неканальные?
Вытяжки должны быть выведены наружу дома. В то время как неканальные фильтры улавливают часть жира и запахов от обычной готовки, влажность, дым и тепло будут возвращаться обратно в дом. Если неканальные фильтры не заменяются регулярно, в конечном итоге эффект улавливания жира и запаха больше не защитит ваш дом от загрязнений.

В: Внутренние или внешние воздуходувки?
Внутренние воздуходувки вытяжек являются неотъемлемой частью самой вытяжки — они не находятся в воздуховоде или снаружи здания, как наружные воздуходувки вытяжек (выносные воздуходувки вытяжек могут быть либо встроенными в воздуховод, либо внешними по отношению к здание). Как правило, вытяжные вентиляторы, устанавливаемые снаружи, являются наиболее тихими и эффективными — намного легче втягивать воздух, чем толкать его — также намного проще работать с внешним вентилятором, чем с встроенным вентилятором, например, в потолке или софите.Другим важным компонентом является воздуховод. Если в вашем воздуховоде есть ограничения из-за большого количества изгибов или обжатия трубы, вентилятору придется работать больше и он будет шумным. Внутренние воздуходувки дешевле, чем внешние системы, однако они более шумные, потому что двигатель находится прямо внутри вытяжки.

В: Как далеко я могу проложить воздуховод, чтобы выпустить воздух из вытяжки?
Для достижения максимальной производительности воздуховод должен быть прямым и коротким. Используйте кратчайший маршрут с наименьшим возможным количеством поворотов.Повороты на 45° лучше, чем на 90°. Обязательно используйте внешнюю крышу или настенный колпак. В случае сомнений проконсультируйтесь с квалифицированным проектировщиком/установщиком, разбирающимся в вентиляции, или свяжитесь с нами.

В: Могу ли я провести воздуховод вниз?
Никакая часть воздуховода не должна проходить так, чтобы отработанный воздух направлялся вниз. Поскольку теплота выхлопных газов повышается, принуждение воздуха течь вниз приведет к увеличению статического давления. Неправильно установленная труба воздуховода создаст избыточное статическое давление (сопротивление воздуха), что может привести к грохоту, вибрации и ударам воздуха, а также к недостаточной вентиляции.

В: Какая высота вам нужна?
Определить правильную высоту вытяжного колпака несложно, если вы знаете высоту своего потолка. Допустим, например, что ваши потолки имеют высоту 9 футов, это 108 дюймов. Затем вы возьмете общие 108 дюймов и вычтете 36 дюймов из высоты вашего диапазона, в результате чего у вас получится 72 дюйма. Затем вам нужно будет определить, на какой высоте вы хотите, чтобы вытяжка находилась над варочной панелью. Мы рекомендуем высоту подвешивания 24-30 дюймов над варочной поверхностью с максимальной высотой установки 36 дюймов над варочной поверхностью. Мы рекомендуем подвешивать вытяжку на высоте 24-30 дюймов над варочной поверхностью для оптимальной работы, так что давайте просто скажем, что вы решили повесить ее на высоте 30 дюймов над варочной поверхностью. У вас осталось 72 дюйма, поэтому вычтите 30 дюймов из расстояния между вашей варочной поверхностью и нижней частью вытяжки, и теперь у вас есть общая высота вытяжки 42 дюйма.

В: Какая ширина вам нужна?
Идеальная ширина вытяжного колпака должна быть на шесть дюймов шире вашей варочной поверхности, поэтому она должна выступать на три дюйма с каждой стороны.Если вытяжка шире, чем вытяжка, это позволяет получить дополнительную площадь захвата, обеспечивая более эффективную вентиляцию. В условиях ограниченного пространства вытяжка должна быть не меньше ширины варочной поверхности. Островные устройства немного менее щадящие, чем настенные устройства, требующие дополнительных 6 дюймов площади захвата из-за сквозняков в помещении. Соблюдение этих рекомендаций обеспечит оптимальную работу вытяжки.

В: Вытяжка какой глубины вам нужна?
Глубина вашей вытяжки должна в идеале покрывать варочную поверхность вашей плиты спереди назад.Наши обычные вытяжки обычно имеют диаметр 20 дюймов. Стандартные настенные вытяжки PROFESSIONAL имеют глубину от 24 до 27 дюймов в зависимости от требований к поверхности для приготовления пищи, а наши островные модели имеют стандартную глубину 27 дюймов.

В: Какой стиль вытяжки вам нужен?

Выбор правильной вытяжки может быть подобен выбору правильного наряда, это вопрос личных предпочтений и стиля. Кухонная вытяжка, скорее всего, станет одним из центральных элементов вашей кухни, что сделает ее одним из важных элементов дизайна.При выборе дизайна учитывайте несколько вещей, в том числе, является ли остальная часть вашего дома традиционной, современной или даже деревенской. Наилучшей формой для работы вытяжки является вытяжка в форме пирамиды, так как она способствует всасыванию. Такие модели, как Tofino, Vega, PS29, Victory Twister MAX и т. д., являются наиболее эффективными.


В: Могу ли я выводить воздух из вытяжки на чердак, а не через крышу или стену?
Нет. Вы никогда не должны выпускать воздух в пространство внутри стен, потолков, чердаков, подвалов или гаражей.Влажность и жир скапливаются в помещении и представляют огромную пожароопасность. Это особенно важно, поэтому мы настоятельно рекомендуем вам, чтобы профессиональный установщик выполнял этот тип установки.

В: Насколько высок ваш самый высокий показатель CFM? А остальные скорости?
При первом и самом низком значении производительность составляет около 200 кубических футов в минуту. CFM постепенно увеличивается до максимальной настройки до 750 CFM.

В: Сколько CFM мне нужно для моей плиты или варочной поверхности?
Для обычных электрических и газовых плит или варочных панелей мы предлагаем полную линейку вытяжек, которые могут удовлетворить ваши кулинарные потребности с желаемыми характеристиками. Для газовых плит или варочных панелей с высокой производительностью рекомендуется минимальный уровень вентиляции 1 CFM на 100 BTU.

В: А лучший фильтр есть?
Дефлекторные фильтры всегда лучше всего использовать, и они являются обязательными в системах воздуходувки с более высокой производительностью. Сетчатые фильтры, как правило, подходят для применений с низким значением CFM или для электрических, включая индукционные. Фильтры Baffles тише, чем сетчатые фильтры, а также имеют дополнительное преимущество, заключающееся в том, что они лучше противопожарные. Все фильтры вытяжек необходимо регулярно мыть – чем больше, тем лучше – промывка не повредит их.

В: Как высоко я должен установить вытяжку над плитой?
Для наиболее распространенных установок требуется расстояние от 24 до 32 дюймов между нижней частью вытяжки и верхней частью варочной панели. Это обеспечит наилучшую зону захвата для варки примесей. Для воздуходувок высокой производительности расстояние от варочной поверхности до нижней части вытяжки должно быть не менее 24 дюймов для электрических (индукционных) варочных панелей и не менее 30 дюймов для газовых варочных панелей, если не указано иное для конкретной вытяжки или диапазона. Монтажная высота основания вытяжки над варочной поверхностью не должна превышать 31 дюйм как для настенного, так и для островного монтажа.Рекомендуемый минимум для серий Victory 198 и 218: 28 дюймов над варочной поверхностью. Вытяжка должна располагаться по центру варочной поверхности. Это обеспечит наилучшую зону захвата примесей, образующихся при приготовлении пищи. Дополнительную информацию см. в местных строительных нормах и стандартах.

В: Что означают показатели CFM?
CFM означает кубические футы в минуту.Это единица измерения, используемая для описания объема воздуха, «всасываемого» вытяжкой за одну минуту.Чем выше число CFM , тем больше количество воздуха, удаляемого вытяжкой.Рекомендуемая минимальная производительность вытяжки составляет от 150 до 160 кубических футов в минуту. Для высокопроизводительных газовых плит или варочных панелей рекомендуется скорость вентиляции 1 CFM на 100 БТЕ. Для высокопроизводительных вытяжек может потребоваться отдельная система вентиляции; пожалуйста, проконсультируйтесь с вашими местными строительными нормами и стандартами для получения более подробной информации.

В: Какой размер отверстия воздуховода мне нужен для подключения вытяжки?
Для большинства наших вытяжек требуется отверстие диаметром 6, 7 или 8 дюймов наружу. Если у вас нет выхода наружу, вы должны использовать наш комплект рециркуляции без воздуховодов

В: Могу ли я уменьшить размер воздуховода?
Мы не рекомендуем уменьшать размер воздуховода, так как это уменьшает CFM и увеличивает шум и вибрацию.

В: Могу ли я снять органы управления вытяжки и установить их отдельно от вытяжки?
Внесение изменений в изделие аннулирует гарантию производителя и сертификацию.

В: Пожалуйста, дайте мне больше информации об угольных фильтрах (только версия с фильтром)
Этот фильтр нельзя мыть и обновлять. Он используется для улавливания неприятных запахов, возникающих при приготовлении пищи. Он должен быть установлен на защитной решетке двигателя и заменяться каждые 4 месяца. При демонтаже поверните фильтр против часовой стрелки, пока он не выйдет из своего положения со щелчком. Угольный фильтр не поставляется. Его необходимо заказывать отдельно.

В: Некоторые инспекторы по строительству требуют «подпиточного воздуха» для вытяжек свыше 500 кубических футов в минуту. Что такое «Макияж воздуха»?
Когда вытяжка работает, она вытягивает воздух из помещения наружу и создает или способствует созданию небольшого вакуума в помещении. В результате отрицательное давление может быть серьезным. Если отрицательное давление достаточно сильное, это может привести к тому, что печь и другие устройства, работающие на топливе, будут отводить опасные газы, такие как CO, обратно в дом.Все вытяжные вентиляторы, включая сушилки для белья, должны иметь достаточную подачу воздуха. Воздух, необходимый для этой цели, называется добавочным воздухом.
Хотя системы подпитки не являются обязательными во всех регионах, в некоторых регионах принято законодательство, гарантирующее установку систем подпитки, и домовладельцам важно ознакомиться с местными строительными нормами и правилами. Установка канальной вытяжки позволяет эффективно менять воздух, что улучшает качество окружающей среды, в которой вы живете. Даже если система подпиточного воздуха не требуется или не является обязательной в конкретном случае, простое открытие окна наружу может эффективно помочь в этом процессе.Это то, что следует учитывать во многих современных герметичных домах. Пожалуйста, уточните у вашего инспектора по строительству, нужна ли вам установка подпиточного воздуха. Пожалуйста, посмотрите видео ниже


Вытяжки Руководство по покупке и установке

Типы вытяжек

Выбор вытяжки во многом зависит от обустройства вашей кухни. Вытяжка может быть декоративной деталью или быть спрятанной под некоторыми шкафами и вне поля зрения… или, может быть, у вас островная варочная панель и вам нужна вытяжка, которая крепится к потолку. Какой бы формы ни была ваша кухня, всегда найдется вытяжка, которую можно проветривать.

Производительность воздушного потока (CFM)

Производительность воздушного потока (мощность вентилятора) измеряется в кубических футах в минуту (CFM), что отражает количество воздуха, выбрасываемого за минуту. Не только размер и мощность вашего диапазона являются главными важными факторами при определении CFM, но вам также необходимо учитывать, какой воздуховод вы планируете использовать. Чем длиннее и сложнее воздуховод, тем выше требуется CFM.

Расчет кубических футов в минуту:

  • Тепловая мощность: Тепловая мощность вашей плиты измеряется в британских тепловых единицах (БТЕ).Разделите это число на 100, чтобы получить минимальный рекомендуемый рейтинг CFM. Так, например, для диапазона с выходной мощностью 40 000 БТЕ потребуется вытяжка с рейтингом CFM 400 или выше.
  • Диапазон и требуемый размер вытяжки: Если ваша плита находится у стены, вам потребуется 100 кубических футов в минуту на линейный фут диапазона. Так, например, для диапазона длиной 26 дюймов потребуется CFM 200 или выше. С другой стороны, для островного диапазона требуется 150 кубических футов в минуту на фут, а это означает, что для 26-дюймового диапазона потребуется 300 кубических футов в минуту или выше.
  • Размер кухни: Ваша вытяжка должна обеспечивать полную циркуляцию воздуха на кухне 15 раз в час (примерно каждые 4 минуты). Разделите общий объем вашей кухни (квадратные футы x высота потолка) на 4, чтобы получить рекомендуемый CFM. Для кухни объемом 1400 кубических футов потребуется вытяжка с CFM (1400 / 4) 350.
  • Выберите CFM вашей вытяжки на основе наибольшего числа этих расчетов. Чем выше CFM, тем эффективнее будет вентиляция вашей кухни.Просто имейте в виду, что вытяжки с большей пропускной способностью будут громче.

Выбор правильного размера вытяжки

Ширина вытяжки измеряется по номинальной ширине и округляется до следующего отраслевого стандарта. Чтобы полностью улавливать все пары, выходящие из вашей варочной панели, вытяжка должна быть шире, чем сама варочная панель.

Высота

Рассмотрите следующие размеры для наиболее эффективной установки:

  • Если глубина вытяжки составляет 24-27 дюймов, а CFM 600 или более, высота должна быть 30 дюймов.
  • Если глубина вытяжки составляет 22–24 дюйма, а CFM — до 500, высота должна быть 24 дюйма.
  • Для электрической или маломощной газовой плиты до 40 000 БТЕ высота должна быть 18-20 дюймов.
Ширина

Для наиболее эффективной вентиляции оставьте по 3 дополнительных дюйма с каждой стороны плиты для вытяжки.

Глубина

Если вытяжка имеет пропускную способность воздушного потока (CFM) более 500, рекомендуется глубина 22-24 дюйма. Для CFM 850 или более рекомендуется глубина 27 дюймов.

Как установить вытяжку

Если старая вытяжка все еще присутствует, снимите ее. Под крышкой возле светильника вы найдете электрическое соединение. Отсоедините проводку, сняв гайки и разъединив соединения. Вместе с напарником, удерживающим вес бленды, ослабьте винты, которые ее поддерживают, и снимите бленду. Теперь удалите все винты.



Откройте соответствующие вентиляционные отверстия и выбивные отверстия с помощью молотка и отвертки. Ваша вентиляция будет либо проходить через шкаф, либо через стену, и на вытяжке должен быть вариант для любого из них.



Маркировка отверстий. Держите кожух на месте и отметьте, где будут проходить воздуховод и кабели.



При установке новой системы вытяжки прорежьте отверстия в гипсокартоне и просверлите отверстия в каждом углу до наружной стены.



Обрезка сайдинга. Соедините точки между отверстиями, которые были просверлены с внутренней стороны стены и вырезаны с помощью сабельной пилы. Удалите любую изоляцию или опилки, которые могут помешать установке воздуховода.



Прикрепите заглушку воздуховода к наружной стене.Если он не доходит полностью до вытяжки, купите удлинитель и соедините его с помощью винтов и клейкой ленты.



Нанесите герметик там, где будет лежать фланец крышки, и затяните винты.

Добавить комментарий

*
*

Необходимые поля отмечены*
