Устройство колонн: бетонные колонны первого этажа

Изучаем известные разновидности колонн и технологию, по которой можно сделать бетонные колонны первого этажа загородного дома.



На фото:

Металлические стойки устанавливаются очень быстро. Это позволяет значительно сокращать сроки строительства.

Какой бетон выбрать? При отливке монолитных железобетонных колонн важен такой параметр бетона, как его подвижность (в паспорте бетонной смеси маркируется буквой П). Если для стандартных монолитных работ применяется бетон подвижности П-2 — П-3, то при заливке густоармированных конструкций, какими являются колонны, следует использовать бетон с подвижностью П-4 и выше. Подобную бетонную смесь также называют  литой бетон . Он хорошо переносит укладку в опалубку даже без использования вибратора. Для укладки бетонной смеси при помощи бетононасоса также используют бетон подвижностью П-4.


Внимание! Бетон теряет качество.
• В результате разбавления бетона водой на объекте.
• В результате так называемого сваривания бетона, что происходит из-за увеличенного времени миксера в пути, несвоевременной разгрузки, жаркой погоды и т.д.
• В результате некачественного уплотнения бетонной смеси (укладка без вибрирования).

На фото: Константин Владимирович Шляхтин

зам.начальника производственно-технического отдела концерна «Строительные концепции»

Колонны — несущие инженерные конструкции, обеспечивающие зданию вертикальную жесткость. В примере, приведенном в данной статье, выполнялось несколько типов колонн (монолитные, металлические), в зависимости от необходимой несущей способности.

Преимущество монолитных колонн и металлических стоек в том, что они возводятся очень быстро, что позволяет значительно сократить сроки строительства. Монолитные перекрытия опираются на железобетонные монолитные колонны и на металлические стойки, а не на несущие стены.

Комбинация опорно-несущих конструкций разных типов позволяет разнообразить планировочные решения дома. А также существенно экономить на материалах, одновременно увеличивая ресурс строящегося здания.













На фото:

Разновидности бетонных и стальных колонн.

Разновидности колонн

По краям дома (там, где нагрузки меньше) колонны могут быть выполнены из стальной квадратной трубы сечением 150 мм. Труба соединяется с основанием и потолочным перекрытием анкерным способом. По месту стальные колонны устанавливаются с помощью крана.

На фото:

Обратите внимание на деревянные стены, которые возводятся вокруг колонн. Они не будут несущими.

Роль колонн могут выполнять и небольшие по площади, но функционально важные кирпичные стены. Стены же, выполненные в виде лёгких деревянных коробчатых конструкций, являются независимыми и вертикальных нагрузок не испытывают.

На верандах и на крыльце колонны могут выполняться из деревянного бруса и из оцилиндрованного бревна. Их фиксация на бетонном основании производится путем установки в закрепленные анкерами стальные стаканы.

На фото:

Фиксация деревянной колонны в металлическом «стакане».

Наконец, самые важные колонны — по центру дома. Обычно здесь выполняются колонны расчетного сечения на металлическом каркасе — они отливаются из бетона в инвентарной опалубке.

Когда снимать опалубку с колонны? Конструкция распалубливается только после того, как бетон наберет остаточную прочность. В этом – одна из причин, почему применение стальных колонн оказывается экономически целесообразным. Ведь инвентарная опалубка стоит недешево, и её ждут на других объектах. Так что комбинация бетонных и стальных колонн позволяет снизить стоимость общестроительных работ.

На фото: Колонна в инвентарной опалубке


Фото: © Концерн «Строительные концепции».

Отливка бетонных колонн

Устройство монолитных колонн – ответственное мероприятие. В идеале, бетонные колонны льют в один приём, чтобы избежать создания промежуточных холодных швов. Тем не менее, полностью обойтись без этих швов нельзя: в местах соединения с перекрытиями первого и второго этажа.

Важно следить за тем, чтобы холодный шов колонны был строго горизонтальным. В противном случае возможно разрушение колонны.

Отливка колонн производится с подачей бетона краном в ёмкости-«туфельке». Заливаемый в опалубку бетон уплотняется электрическим вибратором.











На фото:

Результат работы — колонны первого этажа готовы.

Благодарим концерн «Строительные концепции» за помощь в подготовке материала.

Опалубка колонн: устройство, установка и виды

Колонны могут быть не только декоративным элементом, но и опорой. Поэтому от правильного выбора формы для заливки зависит не только внешний вид, но и надежность всей конструкции.

Собранная из досок опалубка для колонны

Опалубку можно приобрести в специализированных магазинах, или сделать своими руками. Главное — правильно подобрать тип и размеры изделия.

Какие бывают опалубки для колонн?

По типу устройства форма для колонн (как впрочем, и для стен) бывает съемная и несъемная. Первые можно использовать многократно, но и стоимость их выше. Несъемная конструкция остается частью сооружения.

Форма может быть квадратной, цилиндрической или многоугольной. Для возведения конструкций различных конфигураций используется балочно-ригельная опалубка. Она состоит из унифицированных элементов, с помощью которых можно быстро собрать опалубку любой формы. Быстрая установка такой конструкции — ее основное преимущество.

По материалу изготовления опалубка для колонн может быть:

Устройство опалубки под колонну

  1. Металлическая. Самая востребованная в масштабном строительстве, благодаря практичности и надежности. Жесткость конструкции позволяет выдерживать и высокую скорость бетонирования и вес бетона в нижней части. Металлическая опалубка, в свою очередь, может быть балочно-ригельная, щитовая и угловая. Недостаток — трудоемкий монтаж и расходы на транспортировку.

  2. Деревянная. Чаще всего применяется в частном строительстве, благодаря доступности материала. Такую форму легко сделать своими руками из досок или фанеры, она используется для отливки квадратных колонн. Установка такой опалубки не требует особых навыков и специального инструмента.

  3. Пластиковая. Преимущество этой формы — ее стоимость и низкая адгезия пластика с бетоном. Однако ее монтаж требует осторожности, виду хрупкости пластика.

  4. Картонная опалубка колонн. Такая форма весьма популярна, так как по стоимости не имеет аналогов — самая дешевая. При этом эксплуатационные характеристики не уступают опалубкам из пластика. Единственный недостаток — форма одноразовая.

Стальная опалубка колонн используется для возведения крупных объектов, ее монтаж возможен только с применением спецтехники. Для частного строительства такую тяжелую опалубку под колонну практически не используют. Остальные виды опалубок вполне можно монтировать и демонтировать своими руками.

Читайте также: устройство фундамента под колонны стаканного типа.

к оглавлению ↑

Расчет количества бетона

Правильный расчет объема бетонной заливки очень важен. Пауза во время заливочных работ нежелательна, т.к. это может сказаться на прочности и однородности конструкции. Излишек бетонной смеси — напрасная трата средств.

Сборная пластиковая опалубка под колонну

Для того чтобы рассчитать объем готового раствора для заливки колонны с круглым сечением, нужно знать ее высоту и диаметр.

Расчет производят по формуле V=π r2 h. Важно, чтобы оба параметра были выражены в одних единицах измерения. Как правило, производители бетона указывают на мешках объем готовой смеси в м3, поэтому и габариты колонны удобнее выражать в метрах.

Расчет для прямоугольной колонны выполняется по формуле V = abc , где a, b и c — высота, глубина и ширина колонны. Если же требуется произвести расчет объема для колонны неправильной формы (хоть подобное и редкость в строительстве), нужно найти площадь поперечного сечения, а затем умножить результат на высоту колонны.

К полученному результату нужно прибавить 5-10%, чтобы компенсировать неизбежные потери при приготовлении смеси, ее разливке и т.д. Исключение — установка колонны из железобетона, где армирующие элементы вытесняют небольшое количество бетонного раствора.

к оглавлению ↑

Балочно-ригельная опалубка под квадратные колонны — монтаж и особенности использования

Универсальная балочно-ригельная опалубка может использоваться как для возведения стен различной толщины, так и колонн разной конфигурации (квадратных, прямоугольных, круглых). Она обеспечивает высокое качество поверхности и соответствие заданным параметрам. Установка опалубки под колонну такого типа не требует применения тяжелой техники и выполняется следующим образом:

  1. Подготавливается настил из ламинированной фанеры и брусьев, который будет служить площадкой для сборки опалубки.

  2. Ригели укладываются на настил на расстоянии, предусмотренном в проектной документации.

  3. Деревянные балки опалубки укладываются перпендикулярно на ригели и скрепляются специальными зажимами.

  4. На балки саморезами крепится фанерный лист.

  5. К верхним и нижним торцам деревянных балок крепится брус, который предупредит повреждение и обеспечит жесткую фиксацию.

  6. По краям фанерного листа делаются отверстия, для стяжки.

  7. Готовые щиты крепятся друг к другу с помощью стяжных винтов (замков).

  8. Для того чтобы сделать форму под круглую колонну, между щитами вставляется шарнирная вставка.

Если балочно-ригельная конструкция используется для колонн высотой более 15 м, то необходимо использовать накладки для наращивания высоты балок.

Монтаж балочно-ригельной опалубки легко осуществляется двумя-тремя рабочими, при этом вся установка займет пару часов. Все комплектующие используются многократно, без потери качества. Такая опалубка применяется строительными фирмами, приобретать ее для разового строительства нецелесообразно. Для того чтобы сделать колонны своими руками в частном доме, логичнее использовать картонную форму, которую легко изготовить самостоятельно.

к оглавлению ↑

Этапы монтажа опалубки (видео)

к оглавлению ↑

Одноразовая опалубка под круглые колонны своими руками

Для того чтобы сделать картонную опалубку под колонну своими руками, понадобится сетка рабица и листы картона. Расчет необходимого количества материала выполняется по формуле S=2 π rh, где S это необходимое количество квадратных метров сетки и картона.

Из сетки скручивается каркас необходимого диаметра, внутрь которого помещаются и расправляются листы картона. Такая круглая конструкция не устойчива, ее установка требует использования деревянных подпорок. После застывания бетона, сетку снимают, колонну очищают от картона.

Своими руками можно изготовить и форму из пенопласта (ввиду высокой адгезии пенополистирола такая опалубка несъемная). Ее установка также требует применения подпорок, после застывания бетона колонну облицовывают походящими материалами.

Монтаж одноразовых конструкций занимает немного времени, что является их неоспоримым преимуществом. Однако следует помнить, что такие формы не выдерживают высокой скорости заливки. Также не следует использовать их для колонн высотой более 2 м., в этом случае лучше подойдет балочно-ригельная опалубка.

Для того чтобы быстро провести монтаж колонн, требуется грамотный расчет количества бетонной смеси, что позволит сэкономить средства и силы.

Устройство и возведение монолитных колонн

Преимущества монолитных колонн

При возведении сооружений различного предназначения часто применяется монолитное строительство, благодаря своим высоким показателям прочности и долговечности, а также возможности возведения сооружений различной формы. Для обеспечения зданию вертикальной жёсткости возводятся монолитные колонны – инженерные конструкции, обладающие несущей способностью. В этом случае монолитные перекрытия опираются не на несущие стены, а на железобетонные монолитные колонны.

В некоторых случаях для того, чтобы внести разнообразие в планировку дома, комбинируют и возводят опорные конструкции различных типов. Одним из основных преимуществ монолитных колонн является быстрота при их возведении. При этом значительно сокращаются сроки строительства сооружения в целом.



Возведение монолитных колонн

Перед тем, как производить монтаж монолитных колонн специалисты строительной компании «Дельта Групп» проводят подготовительные работы по устройству опалубки с последующей установкой арматурного каркаса и заливкой его бетоном. При этом, для предотвращения появления трещин и исключения образования холодных швов, заливка бетоном производится только один раз. После высыхания опалубка снимается.

Качественное устройство и возведение монолитных колонн подразумевает прочное армирование, которое может выполняться двумя способами: сварным каркасом, который изготавливается из прутов небольшой длины, или продольными стержнями, свариваемыми поперечными стержнями в каркас.

В том случае, если размеры колонны по её ширине меньше 38 сантиметров, допускается монтаж арматуры по углам. Независимо от ширины колонны, расстояние между стержнями не должно быть меньше 5 сантиметров.

Используемые при армировании круглые стержни используются со специальными крюками. Снятие опалубки с конструкции производится после того, как бетон достигнет необходимой прочности.

Специалисты строительной компании «Дельта Групп» по заявкам клиентов могут разработать проекты монолитных колонн различных форм и сечений, в том числе прямоугольного, крестового, кольцевого и уголкового. Инженеры компании профессионально производят необходимые расчёты, на основании которых выполняются чертежи будущих конструкций.

Декоративные колонны в интерьере — Стройте сами. Ремонт своими руками



Дизайнерские решения для оформления квартир и загородных домов, а также нежилых помещений – залов кафе и ресторанов, конференц-холлов и лобби отелей сегодня достаточно разнообразны. Одни проекты нацелены на применение футуристических приемов, другие тяготеют к классическим стилям. К последним проектам относится использование декоративных колонн для украшения интерьера.
Колонна – это один из древнейших инженерных и оформительских элементов здания. Этот несущий инструмент не потерял своей актуальности в проектировании со времен древних цивилизаций и по сей день широко используется в строительстве. Новые материалы и строительные нормы существенно изменили внешний вид колонны в интерьере и экстерьере дома, но суть ее осталась прежней.

Назначение колонн

Изначально данный конструктивный элемент служил для поддержания несущих балок под сводом сооружения. Поскольку новые решения были необходимы, в первую очередь, для создания храмов и дворцов, то есть больших для своего времени построек, на материал их изготовления не скупились. Как правило, это был камень – гранит или известняк, причем полыми в целях экономии несущие столбы не делали. Наверное, именно благодаря такому серьезному запасу прочности, многие античные произведения архитектуры «дожили» до наших дней, и именно из них современные дизайнеры черпают свои проектные решения.
Сегодня экстерьерным свойствам колонн уделяется меньшее внимание, их оформление зачастую ориентировано на минималистичное исполнение – гладкий бетон или металл, иногда простая краска или штукатурка. Конечно, в отдельных случаях эти элементы до сих пор изготавливают из цельного камня, но чаще применяют железобетонные конструкции с пустой сердцевиной из прутьев арматуры, а при необходимости используют каменную или мозаичную облицовку.
Декоративная колонна для интерьера не несет никакой функциональной инженерной нагрузки, появилась она несколько позже, но уже в античности также использовалась. Чаще всего это были колонны из гипса или колонны из дерева. И те, и другие служили для создания богатого внутреннего убранства помещения и были признаком знатных домов.

Оформление несущих колонн в квартире или холле

Для многих квартир или нежилых помещений колонны в интерьере зачастую не решение собственников, а вынужденная необходимость. Так же, как и несущие стены, колонны в квартире не могут быть снесены или изменены в ходе перепланировки. Это запрещено строительным и эксплуатационным законодательством. Поэтому элементы приходится адаптировать под общее дизайнерское оформление помещения. При этом единственным реальным решением может служить только их внешняя обработка, поскольку скрыть объемный цилиндр в перекрытиях или включить его в мебелировочный комплекс невозможно.
Самый простой подход – покрасить колонну в квартире или холле или оштукатурить. Однако нужно предварительно удалить все неровности на поверхности, прогрунтовать и подобрать краску, например, латексную или масляную.
Важно! Если в качестве материала для наружной отделки выбрана штукатурка, то ее слой для большинства представленных на рынке смесей не должна превышать 30-50 мм.
При окрашивании необходимо учитывать, что в отличие от ровной стены, округлая колонна в интерьере является более сложным элементом. Свет на нее падает по-разному со всех сторон, на что важно обратить внимание при выборе оттенка. Если вы выбрали простую матовую отделку белого цвета, то результат будет выглядеть как обычная колонна из гипса, которую для визуальной композиции необходимо подкреплять элементами из полиуретана или лепнины. Также вдоль стен в комнате или холле можно придумать барельеф, изображающий гипсовые колонны.
Более сложным вариантом внешнего оформления несущей колонны в интерьере является возможность ее облицовки различными материалами. Среди них наибольшей популярностью пользуется камень и дерево. Камень – это тяжелый и дорогой материал, при этом срок изготовления такой облицовки может длиться до нескольких недель. В связи с этим часто выбирают полимерные заменители натурального камня, в том числе «мягкие» материалы, передающие естественную структуру. В силу их гибкости монтаж на округлую поверхность будет гораздо проще.
Деревянная облицовка легче и дешевле, ее можно изготовить из дуба, сосны или лиственницы. Плюс древесины в том, что она создает дополнительный уют в помещении, минус – преимущественно темные тона. Колонны из дерева создают более благородный дизайн, чем гипсовые колонны, однако окружающий интерьер должен гармонично сочетаться с ними. В противном случае колонны в квартире или холле будут ярко выделяться и нарушать внутреннее пространство.
Наконец, если в помещении колонна имеет не круглую, а квадратную или прямоугольную форму, или если круглая поверхность никак не вписывается в дизайнерский проект, то можно создать вокруг несущей конструкции короб. Изготовить ее легко из дерева или гипсокартона, либо использовать более дорогие материалы: стеклянные или пластиковые панели, а также специальные декоративные плиты.
Облицовочный короб хорошо подходит для скрытия вертикальный каналов инженерных коммуникаций – проводов, труб отопления, водоснабжения или вентиляции. Минус такого решения – это потеря дополнительной площади помещения, а так же необходимость создания дополнительного каркаса под облицовку из металлических направляющих. Отметим, что колонны из гипсокартона редко хорошо смотрятся в жилых помещениях.
В большинстве случаев речь же идет не о несущих, а о чисто декоративных колоннах. Это своеобразный элемент отделки, который требует полного совпадения со стилем общего ансамбля в помещении.

Декоративные колонны: материалы

Декоративную стойку, круглую или прямоугольную изготавливают из чего угодно, однако чаще всего используется несколько материалов. Каждый из них имеет свои преимущества и недостатки. Рассмотрим каждый по порядку:
Колонны из дерева могут выполнять как интерьерную, так и несущую функцию. Прочность древесины позволяет положить на нее балку сводового перекрытия при условии правильного устройства колонны в фундаменте здания. Такой подход часто используется в планировке частных домов и коттеджей. Для изготовления можно выбрать дуб, лиственницу. Если интерьерная роль колонны не выходит на первый план, то лучше обойтись без дополнительной внешней отделки. Например, использовать как цельный брус, так и комбинированные, скрепленные между собой блоки. Колонны из цельного дерева дороже, но их несущая способность выше.
Гипсовые колонны – самое распространенное интерьерное решение. Как правило, их изготавливают полыми для уменьшения расхода материала и веса готового элемента, но, тем не менее, масса конструкции остается значительной. В связи с этим перед установкой гипсовой колонны нужно удостовериться в несущей способности пола и при необходимости увеличить площадь ее основания. Колонны из гипса также допускается включать в состав лепнины, расположенной вдоль стен или по бокам дверных проемов. Учитывая, что колонны – это «тяжелый» декоративный элемент, гипсовые конструкции должны гармонировать с остальной отделкой в помещении. Поэтому для стен рекомендуется использовать пастельные тона, а плинтусы и оконные проемы усложнить барельефами.
Колонны из гипсокартона – очень популярный оформительский прием, однако в большинстве случаев этот материал используется для отделки уже существующих несущих конструкций. Облицовка колонны гипсокартоном – это дешевый и быстрый вариант отделки, который, к тому же, хорошо подходит для скрытия инженерных коммуникаций. Изготовление из гипсокартона округлой «кофры» также возможно.
В случаях, когда требуется изготовление легкой конструкции, чаще всего используют колонны из пенопласта. Это очень дешевое изделие, которое позволяет быстро создать необходимый эстетический ансамбль. Большой минус колонны из пенопласта – низкая прочность материала. Вмятины и царапины на отделку может оставить даже незначительный удар, поэтому такие элементы часто используют в недоступных, но видимых участках помещения – над камином или вокруг оконного проема. Часто колоннами из пенопласта дополняют барельефную лепнину вдоль стен, поскольку этот материал легче гипса.
Еще одной «легкой» альтернативой колонны из гипса может послужить изготовление декоративной колонны из полиуретана. Колонны из полиуретана также имеют очень небольшой вес, что позволяет располагать их в любом удобном месте. Кроме того, этот материал обладает повышенной по сравнению с пенопластом прочностью. Изготовление колонны из полиуретана требует обустройства специальной гладкой бесшовной опалубки, поскольку изначально этот материал представляет собой жидкую пену. Впрочем, декоративные колонны из полиуретана редко изготавливают на месте. Чаще их заказывают в мастерских и привозят в помещение уже готовую конструкцию.
Итак, изготовить декоративные колонны из дерева или другого материала – это выбор ограничен только вашим дизайнерским проектом. К сожалению, отделочные материалы, даже гипс, не могут нести на себе никакой инженерной нагрузки, поэтому речь идет о чисто оформительских элементах.

Декоративные колонны: монтаж

Если вы решили установить декоративные колонны своими руками, то нужно учесть несколько важных моментов:

  1. Необходимо очень точно измерить высоту потолка в месте установки конструкции с учетом прокладки и крепления, чтобы избежать возникновения зазора.
  2. Если по каким-то причинам зазор все же остался, лучше ликвидировать его снизу, подложить в основание колонны лист фанеры или гипсокартона.
  3. Монтаж короба для создания декоративных колонн из дерева следует начинать с обустройства жесткого каркаса.
  4. Необходимо учитывать, что несущие колонны – это канал передачи шума и вибраций, поэтому при облицовке желательно выполнить шумоизоляцию.
  5. Крепление колонны осуществляют с обеих сторон – и к потолку, и к полу.
  6. Для крепления лепнины можно использовать клей, двустороннюю ленту или жидкие гвозди, а также возможен монтаж на саморезы с последующей обработкой.

В завершение изложенной статьи на тему применения колонн в дизайне помещений еще раз отметим, что колонна – это сложная оформительская деталь. Чтобы она смотрелась в интерьере гармонично, необходимо полностью обеспечить ее соответствие другими элементами интерьера. В противном случае, даже изготовленная из дорогого материала, колонна будет выглядеть дешево и вульгарно.

Опалубка колонн — разновидности и самостоятельное изготовление

Бетонные колонны – прочные несущие конструкции, основная задача которых состоит в обеспечении сооружениям должного уровня вертикальной жесткости и прочности. Как правило, выступают частью монолитного каркаса конструкции, поддерживая перекрытия, террасы, балконы и т.д. либо являясь декоративным элементом для украшения входной группы фасада и строения.

Колонны бывают металлическими, сборными и монолитными, подходящий тип элемента выбирают в зависимости от нужных характеристик (в первую очередь, несущей способности). Основная задача элемента – стать опорой для разнообразных элементов конструкции, обеспечить их вертикальную прочность и равномерно распределить нагрузку, устранить риск деформаций и разрушений, в редких случаях – украсить интерьер.

Смонтировать бетонные колонны для дома можно своими руками. При условии соблюдения всех норм производства и использования качественных материалов элемент будет точно соответствовать требованиям и характеристикам, эффективно выполняя возложенную на него функцию.

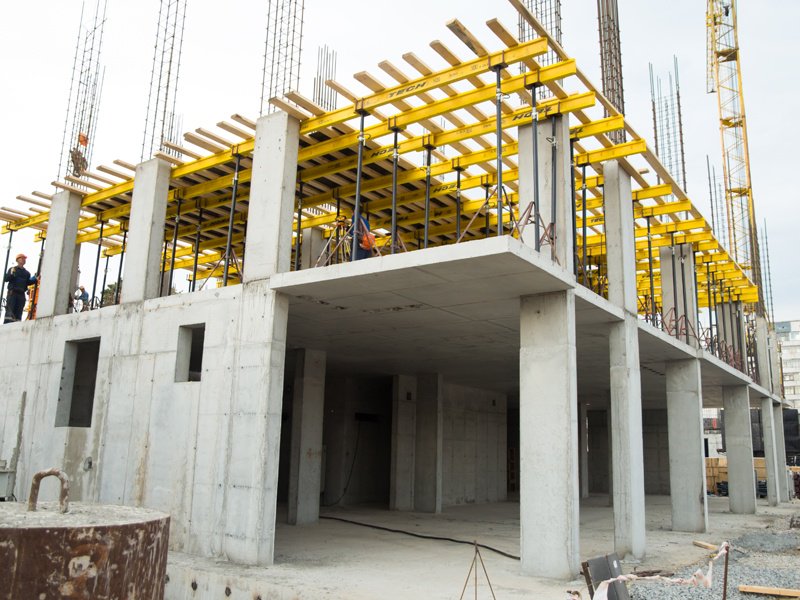

Что представляет собой монолитный каркас частного дома

Технология постройки зданий монолитно-каркасного типа первоначально применялась для возведения объектов коммерческого и производственного назначения. Однако благодаря повышенной нагрузочной способности строительных объектов и долговечности сооружаемых конструкций получила широкое распространение в области жилищного и дачного строительства.


Технология монолитного строительства широко известна во всем мире

Сооружаемый по прогрессивной технологии, бетонный каркас дома представляет собой прочную конструкцию, состоящую из:

  • арматурного каркаса, изготовленного из стальных прутков. Установка каркаса производится до заливки бетона и позволяет сформировать цельный силовой контур, повышающий нагрузочную способность строительных инструкций;
  • марочного бетонного раствора. В состав заливаемой бетонной смеси входит портландцемент с маркировкой не ниже М400. Раствором наполняют предварительно установленную опалубку, которую разбирают после застывания колонны.

Несущие нагрузку железобетонные колонны, благодаря которым каркасные дома приобретают повышенную прочность, сооружаются различными способами:

  • первый метод предусматривает сборку опалубочной конструкции, монтаж арматурной решетки будущих колонн и заливку бетонной смеси;
  • технология позволяет после твердения бетона и разборки опалубки легко делать наружную стену внутри бетонного каркаса, используя кирпич или различные виды строительных блоков;
  • согласно второму способу возможно строительство стен здания в соответствии с проектными требованиями.

При этом простенки усиливают арматурной решеткой, размещенной внутри двусторонней опалубочной конструкции. Опалубку после сборки заполняют бетонной смесью. Функцию торцевых частей выполняют стены, что облегчает процесс работы.


Заполнение межплитного пространства стен может быть выполнено из любого прочного материала

Профессиональные строители рекомендуют монолитный каркас частного дома своими руками сооружать только после детального изучения требований технологии. Следует заранее подготовить стеновой комплект, состоящий из газобетонных блоков или других стройматериалов, стальной арматуры и рабочего раствора.

Важно также тщательно разобраться с особенностями возведения зданий монолитно-каркасного типа и продумать, как обеспечить жесткую связь между фундаментом и каркасом.

Монтаж и демонтаж опалубки колонн

Прежде чем приступить к монтажу нужного вам вида опалубки, нужно знать стандартные правила технологии строительства. Опалубку устанавливают на ровную бетонную площадку. На бетоне делается разметка нужных вам размеров колонны. Обычно опалубку устанавливают на заранее приготовленный арматурный скелет. Все виды работ необходимо выполнять строго по документации. Последующие секции колонны необходимо осуществлять при помощи строительной туры или лесов. Когда высота круглой опалубки становится более 4-х метров, нужно прикреплять на колонну специализированный ригель для выравнивания всей постройки. Сформированную колонну нужно выровнять по вертикали, что делается при помощи раскосов и соединителя. Затем при помощи гаечных регуляторов и дополнительных инструментов равняют и закрепляют конструкцию. Когда колонна будет высотой более 3-х метров, то необходимо сделать окна, в которые будет подаваться раствор. Но самое главное правило при демонтаже — необходимо дождаться, когда бетон полностью высохнет. До этого момента разбирать опалубочные системы и продолжать работу строго запрещено.


Особенности сооружения каркасно-монолитного здания

Бетонный каркас частного дома является главной особенностью монолитно-каркасного строения. Железобетонные колонны, обладающие высокой жесткостью, размещаются в максимально нагруженных участках. Колонны связывают элементы перекрытия, монолитное фундаментное основание и стены в общий силовой контур.

Монолитно-каркасное здание состоит из следующих элементов:

  • фундаментной основы, выполненной в виде мощной железобетонной плиты или армированной бетонной ленты;
  • бетонных колонн, соединяющих между собой фундаментную базу и плиты перекрытия;
  • пространственного арматурного каркаса, изготовленного из прочной стальной арматуры.

Стены в зданиях монолитного типа значительно тоньше, чем в кирпичных и блочных строениях. Это позволяет увеличить площадь жилого пространства. При необходимости обеспечить дополнительную теплоизоляцию, допускается выполнять стены и элементы перекрытия многослойными. При этом внутренний слой несложно утеплить теплой керамикой или другими материалами.


Армокаркас монолитного дома изготавливают из стальных прутьев различного диаметра

От места строительства каркасно-монолитного здания зависит выбор типа основания. Применяются следующие виды фундаментов:

  • ленточный, выполненный из готовых железобетонных блоков или залитый из монолитного бетона. Ленточная основа обеспечивает устойчивость зданий на непучинистых почвах, а также грунтах с близким расположением водоносных слоев;
  • плавающий, изготовленный в виде цельной плиты. Железобетонный каркас частного дома, смонтированный на усиленной бетонной плите, обеспечивает устойчивость различных видов зданий. Плитная основа положительно зарекомендовала себя на проблемных грунтах.

Технология не предусматривает использование стен в качестве силовых элементов. По железобетонным колоннам нагрузка от элементов строения равномерно распределяется и передается на фундаментную основу. Это позволяет обеспечить повышенный запас прочности железобетонных конструкций и увеличенный ресурс их эксплуатации.

Сооружение железобетонного каркаса выполняется с помощью следующих типов опалубки:

стационарной

Монолитная опалубка туннельного типа состоит из готовых элементов, не подлежащих демонтажу после твердения бетона. Стационарная опалубка применяется для частных строений малой этажности;


Для данного способа застройки используют как съемную, так и несъемную опалубку

щитовой

Конструкция щитового типа разбирается после набора бетоном рабочей прочности. Для изготовления щитов используется влагостойкая фанера, металлические листы, пластик или древесина.

Полученный после бетонирования каркас строения, состоящий из железобетонных колонн и бетонного перекрытия, не создает ощущение громоздкости. Здание воспринимается как легкая пространственная конструкция. Расстояние между несущими колоннами составляет до 10 м. Готовый железобетонный каркас подлежит теплоизоляции и декоративной облицовке.



Армирование

Устанавливая колонну, применяют вертикальные арматуры, диаметр которых около 1,2 сантиметра и больше. Состоит вертикальная арматура из четырех стержней, которые располагаются по углам формы квадрата. Для облегчения монтажа арматуры, высота которой больше трех метров, оборудуют настилы с шагом в два метра.

Каркас опор собирается различными методами. Имея небольшие размеры, вес и объем опорной конструкции, каркас монтируют в будущую форму опалубки, выполняя работы своими руками методом кантования готового каркаса. При большом весе арматуры, ее основание собирают предварительно и связывают прутья уже на месте работы, где и устанавливают отдельные стержни. Размещая готовую конструкцию, применяют разнообразные доски и подпорки. Крепление друг с другом стержней арматуры происходит металлической проволокой, придерживаясь расстояния около сорока сантиметров.

Колонны в конструкции здания выполняют как декоративную функцию, так и практическую – они являются важным несущим элементом здания. А поскольку по умолчанию предполагается, что опоры будут сильно нагружены, то естественно они должны быть сделаны в максимальном соответствии со всеми существующими нормами и правилами.

В этой статье мы расскажем о том, как правильно заливаются бетонные колонны, что тут важно учитывать и чего делать категорически не рекомендуется.

Начнем с того, что разберемся в классификации этих ЖБИ и требованиям к ним.

Главные преимущества технологии

Благодаря оригинальной конструкции и современной технологии возведения, монолитный каркас дома обладает комплексом преимуществ.

Главные достоинства монолитно-каркасного строения:

  • значительное сокращение сроков строительства. Быстрые темпы возведения связаны с отсутствием усадки строения и позволяют ускоренными темпами выполнить отделочные работы;
  • повышенный запас прочности и высокая надежность железобетонной конструкции. Отсутствие швов и ограниченное количество стыковых участков способствуют повышению прочностных характеристик;
  • уменьшенная масса каркасного строения. Благодаря небольшому весу, каркасные дома из монолитного бетона допускается сооружать на проблемных грунтах, склонных к морозному пучению;
  • отсутствие локальных нагрузок на фундаментную основу. Масса железобетонной конструкции равномерно передается через связующие колонны и арматурные каркасы на фундамент;
  • уменьшенный уровень расходов на строительство монолитного строения.


Сразу после заливки бетонной смеси в опалубку проводят ее уплотнение
Технология возведения каркасного дома менее затратная, в отличие от строений из кирпича и блоков:

  • возможно сооружения здание с различным количеством этажей и нестандартной планировкой. В возведенном строении несложно выполнить перепланировку внутренних помещений;
  • уменьшенная толщина наружных стен без потери прочностных свойств строения. За счет малой толщины стен жилая площадь увеличивается на 8-10 процентов;
  • продолжительные ресурс эксплуатации здания. Повышенный запас прочности обеспечивает долговечность строений, эксплуатация которых без ремонта возможна на протяжении столетия;
  • повышенная сейсмическая стойкость. Каркас монолитного здания, усиленный арматурной решеткой, способен воспринимать сейсмические толчки силой до 8 баллов;
  • увеличенная устойчивость строения к воздействию повышенной влажности и грунтовых вод. Монолитные конструкции представляют надежную преграду для влаги, обеспечивая повышенный уровень гидроизоляции;
  • возможность возведения зданий без применения грузоподъемного оборудования.

Указанная особенность технологии позволяет значительно снизить сметную стоимость строительства; пожаробезопасность железобетонной конструкции. Прочностные характеристики и эксплуатационные свойства железобетонного каркаса сохраняются при воздействии открытого огня и повышенной температуры.

Кроме указанных достоинств следует отметить экологичность конструкции, возможность выполнения строительных работ в любое время года, минимальный объем тепловых потерь, а также расширенные архитектурные возможности.


Множество достоинств и положительных моментов имеют монолитные дома, отзывы о которых всегда были хорошими

Виды изделий

Данные конструкции разделяются, прежде всего, на такие основные категории:

  1. Круглые;
  2. Прямоугольные;
  3. Квадратные.

Кроме того имеются различия и в технологии производства.

Тип колонн:Характеристики:
1. Сборные.Это конструкции, которые изготавливаются на заводах, а затем доставляются на объект и устанавливаются в нужных точках. Преимущество таких ЖБИ состоит в том, что цена на них достаточно привлекательная, а кроме того гарантирована высокая скорость работ на объекте. В основном за счет того, что не требуется ждать, когда высохнет рабочая смесь.
2. Монолитные.Тут все понятно из названия – данные столбы заливаются прямо на месте, в заранее подготовленную опалубку. Преимущество технологии заключается в том, что возможен максимальный контроль над качеством заливки. Недостатком тут можно назвать долгий срок изготовления, потому что и основание приходится делать, и опалубку, и каркас из металла. Кроме того потом еще нужно будет выждать пока смесь застынет.

Отдельно стоит рассмотреть классификацию готовых ЖБИ такого типа – все данные предоставлены в таблице ниже.

Тип маркировкиРасшифровка
Т1Опора применяется для фиксации консолей из бетона, которые перпендикулярны основным колоннам.
С1Как правило, такие ЖБИ используются для монтажа решетчатых связей.
Л1Предназначены для монтажа лестничных пролетов, которые имеют 3 марша.
ЛДелаются для связки лестниц с двумя маршами.
ППрименяются колонны там, где требуются опоры под ригель. Причем изделие ставится в тех точках, где имеется поворот общего каркаса.
СС и СПервая маркировка означает то, что опора имеет несколько граней (2-4), которые обеспечивают надежное крепление стенок жесткости. А второй тип изделия делают для закрепления различных панелей, которые соприкасаются со стенками жесткости.
ТПрименяются Т-колонны на торцах зданий ограждающих панелей.

Исходя из таких параметров и нужно выбирать готовые сборные колонны.

Поскольку установку готовых изделий рассматривать мы не будем, а вот об устройстве монолитных опор поговорим подробно, то стоит разобраться в требованиях к таким опорам.

Требования к должным быть легко предсказуем, масса должна быть пластичная, а в застывшем виде прочная.

На показатель , а также характеристики используемой арматуры.

В частности металл должен обладать такими свойствами:

  1. Хорошей свариваемостью;
  2. Низким уровнем вероятности появления коррозии;
  3. Усталостной прочностью;
  4. Отличным уровнем сцепления со структурой бетонной массы.

И естественно, чтобы изготовление колонн из бетона прошло успешно, необходимо учитывать и все сопутствующие факторы:

  1. Этажность объекта
    , на котором устанавливаются опоры;
  2. Назначение объекта
    – ведь от этого напрямую зависит уровень будущей нагрузки на колонны;
  3. Тип грунта на объекте;
  4. Климатические особенности региона, на котором ведется стройка
    .

Совет: для того чтобы изготовить по-настоящему качественную опору из железобетона, стоит ознакомиться с информацией, которая содержится в ГОСТах 23009-78, 18979-90, 25628-90 и 23899-79. В этих документах можно найти общие сведения о правильном изготовлении ЖБИ и колонн в частности.

В принципе с обзором изделий мы закончили, можно переходить непосредственно к их сборке и заливке.

Итак, краткая пошаговая инструкция по монтажу опор для зданий.

Слабые стороны монолитно-каркасного метода строительства

Несмотря на комплекс преимуществ, строения на основе цельного железобетонного каркаса имеют и слабые стороны.

Недостатки каркасных зданий:

  • обязательное применение специальных добавок, обеспечивающих возможность использования бетонной смеси при пониженной температуре. Использование присадок позволяет снизить температуру застывания бетонной смеси в зимнее время;
  • необходимость применения специального оборудования, предназначенного для подачи к участку работ бетонной смеси. Использование мощного бетононасоса позволяет обеспечить непрерывную заливку бетонного раствора и уменьшить потребность в рабочей силе;
  • необходимость привлечения профессионалов для выполнения прочностных расчетов здания и разработки проектной документации. Выполнение проектных и расчетных работ обеспечивает безопасную эксплуатацию и устойчивость строения;
  • недостаточно высокие звукоизоляционные характеристики монолитно-каркасных строений. Стены и перекрытия требуют дополнительной звукоизоляционной защиты;
  • увеличенная потребность в использовании опалубки и необходимость тщательной трамбовки залитого бетона с помощью глубинных вибраторов. Применяются стандартные опалубочные конструкции, а также специальные виброуплотнители, улучшающие качество бетона.

Приняв решение сооружать монолитный каркас частного дома, тщательно проанализируйте его достоинства и недостатки.


В зависимости от объема монолитного строительства бетонную смесь могут изготавливать непосредственно на стройплощадке бетономешалкой либо на специализированных заводах ЖБИ

Вывод

Мы детально разобрались в классификации колонн и в том, какими способами они могут делаться. Кроме того рассмотрели в какой последовательности и как заливаются колонны из бетона своими руками. Надеемся, что информация пригодится вам на практике.

Ну а если хотите узнать еще больше, то искренне советуем просмотреть дополнительное видео в этой статье.

В архитектуре фасадов и интерьеров все чаще используются колонны. Это не только красивый декоративный элемент, это еще и практичный утилитарный фрагмент конструкции.

Он позволяет поддерживать перекрытия или балки, при этом не отнимая много полезной площади нижнего этажа.

Колонну можно купить готовую, но удобнее и дешевле изготовить ее своими руками. Проще всего выложить из кирпича, но гораздо прочнее и надежнее монолит, а для его изготовления придется изготовить опалубку.

По способу использования они бывают несъемные, одноразовые и многоразовые. Изготавливаются они из металла, дерева, пластика и даже картона.

  • Металлические. Обычно многоразовые. Это удобные готовые щитки, которые легко и быстро собираются, обеспечивают правильную геометрию, быстро демонтируются.
  • Деревянные. Обычно самодельные, многоразовые. Сбиваются из досок и брусков. Дешевле, но с их помощью сложнее обеспечить правильную форму, особенно отличную от прямоугольника.
  • Пластиковые. обычно делаются круглые формы. Можно приобрести готовые, а можно своими руками сделать опалубку из пластиковых труб подходящего диаметра.
  • Картонные. изготавливаются из плотного, пропитанного специальными клеями картона. Форма только цилиндрическая, такие опалубки исключительно одноразовые.

Готовые опалубки предлагаются многими производителями, вместе с тем их можно изготовить самостоятельно, если учесть некоторые особенности этого конструктива.

Как своими силами возвести бетонный каркас дома

Сооружайте бетонный каркас дома, придерживаясь указанной последовательности операций:

Подготовьте строительную площадку для возведения каркасного строения. Произведите удаление растительности, вывезите мусор и разметьте территорию.

Выполните земляные мероприятия, направленные на сооружение фундаментной основы. Извлеките почву для будущего фундамента до отметки, предусмотренной проектной документацией.

Разровняйте грунт и засыпьте в подготовленный приямок демпфирующую подушку на базе щебеночно-песчаной смеси. Произведите тщательное уплотнение подсыпки и смонтируйте опалубочную конструкцию.

Нарежьте стальную арматуру на заготовки требуемых размеров и свяжите с помощью отожженной проволоки элементы арматурной решетки. Соберите и зафиксируйте каркас внутри щитовой опалубки.

Произведите заливку предварительно подготовленной бетонной смеси в установленную опалубку. Утрамбуйте раствор и обеспечьте твердение монолита в течение четырех недель.

Соберите из стальной арматуры пространственную решетку, соответствующую конструкции возводимого здания. Произведите сборку опалубки для заливки колон.

Произведите непрерывную заливку бетонной смеси в опалубку. Утрамбуйте бетон вибраторами и не подвергайте его нагрузкам в течение месяца.

Разберите опалубку и выполните возведение стен, используя различные виды строительных материалов. Утеплите, при необходимости, стены с помощью теплоизоляторов.

После монтажа кровельной конструкции и завершения внешних отделочных мероприятий приступайте к внутренним работам.

Альтернативные варианты

Можно самостоятельно изготовить и форму из картона. Но поскольку в домашних условиях доступен только обычный картон, то для его усиления понадобится использовать дополнительно металлическую армировочную сетку или каркас из дерева.

Стоит помнить, что это одноразовая опалубка для колонн, после затвердевания бетона картон придется сдирать с него, как обои со стены.

Проще всего сделать опалубку в каркасе из сетки. Вначале берется стальная сетка с квадратными ячейками, не склонная к растягиванию.

Она сворачивается в цилиндр нужного диаметра, надежно скрепляется в таком положении проволокой или сваркой.

Затем внутрь помещается свернутый картон, который после укладки расправляется и упирается в сетку. Найти листы картона для 2-3 метровых столбов не просто, поэтому придется использовать несколько листов, скрепляя их между внахлест собой липкой лентой.

Конструкция получается очень неустойчивой, поэтому подпорки из дерева обязательны.

Годится такая одноразовая опалубка для круглых колонн, прямоугольные или квадратные залить никак не получится.

Можно сделать своими руками несъемную опалубку из пенополистирола.

Такой вариант используется при фасадных работах, он позволяет получить очень ровные поверхности, однообразные с утепленными пенопластом стенами.

Однако эта несъемная опалубка малопрочная, поэтому ей тоже требуется поддерживающий каркас.

Опалубка колонн пошаговая инструкция по монтажу

Опалубка колон предназначается для формирования области квадратной или прямоугольной области, что позволит правильно монтировать колону. Существуют разные виды опалубки, которые предназначаются для определенных видов строительных работ. В данной статье мы рассмотрим особенности и параметры монтажа опалубки для колонн с подробной пошаговой инструкцией.

Оглавление:

  1. Виды колонн
  2. Предназначение опалубки и требования к изделию
  3. Опалубка для колонн: одноразовая, многоразовая, несъемная
  4. Установка опалубки колонн: особенности монтажа и демонтажа
  5. Пошаговая инструкция монтажа щитовой опалубки для колонн своими руками
  6. Инструкция монтажа балочно-ригельной опалубки

Виды колонн

Главным предназначением создания опалубки является формирование определенной формы для колонн нужной высоты и параметров. Существует два виды проведения работ, первый с которых предвидит установку для универсальных колонн, а второй формирование опалубки колонн с фиксированным сечением. При осуществлении монтажа нужно помнить об особенностях установки дополнительных щитов.

Ранее, колоны использовались в качестве декоративного элемента зданий. Однако, в современном мире этот вид изделия предназначается в качестве опорных элементов для разных видов построек. Выделяют несколько видов колонн, что отличаются по геометрической форме:

  • круглые или цилиндрические;
  • квадратные;
  • многогранные;
  • прямоугольные.

Стоит отметить, что универсальная опалубка колонн осуществляется для разных видов колонн и предвидит установку стандартных щитов со специальными отверстиями под шкворень, шаг для которых имеет 5 см. Для фиксированной схемы монтажа необходимо крепить колону, используя четыре угловых элементы и некоторые замки для опалубки.

Предназначение опалубки и требования к изделию

Опалубку стен и колон осуществляют для заливки бетонного основания под опорные элементы. Это необходимо для того, чтобы смесь не растекалась и после затвердения имела квадратную или иную форму. Без проведения этого этапа работ провести монтажа колонны практически невозможно. Специалисты выделяют некоторые требования к проведению опалубки:

  • соблюдение размеров конструкции;
  • устойчивость и прочность установленного изделия;
  • образование формы, через которую не будет вытекать раствор;
  • гладкая внутренняя сторона;
  • проведение демонтажа не является трудоемким.

Опалубка для колонн: одноразовая, многоразовая, несъемная

Наиболее простым и удобным вариантом проведения работ является сооружение одноразовой опалубки. Это конструкция складывается из картона, который навивается по спирали. Изделие для опалубки имеет водоотталкивающие свойства, что не позволяют раствору пропитываться в структуру картона. Внутри картонной опалубки для колонн можно положить пленку ПВХ с более толстыми стенками.

Приблизительный диаметр такой опалубки может составлять от 20 до 115 см, а максимальная длина изделия может составлять 12 метров. В зависимости от параметров колонны, высота опалубки может меняться, а также толщина стенок. Например, в нижней части конструкции толщина стенок может быть большей, что определяется максимальной нагрузкой бетонного раствора. Технология проведения работ не является сложной, при больших объемах установки можно использовать подъемные механизмы. Для выполнения монтажа может быть достаточно только двух человек.

Иным вариантом устройства опалубки колонн является сооружение многоразовой конструкции. Как правило, опалубку можно будет использовать несколько раз для монтажа нескольких колонн. Выделяют такие особенности выполнения работ:

  • необходимость сооружения опалубки на строительной площадке;
  • заливки в конструкцию раствора из бетона;
  • выдерживание нескольких дней до полного высыхания бетона;
  • снятие конструкции опалубки и установки ее в ином месте.

При выполнении таких работ необходимо помнить о соблюдении правил установки колонны. При выборе многоразовой опалубки колонн и перекрытий необходимо просчитать высоту изделия, которая не должна быть выше обозначенных форм. При выборе такой формы опалубки, заливка уже не будет монолитной. Поэтому, стоит внимательно ознакомиться с требованиями и характеристиками осуществления этого вида опалубки с соблюдением высоты колонны.

Многоразовая опалубка является дорогостоящей, нежели одноразовая, что определяется такими параметрами:

  • Нужные затраты на хранение конструкции.
  • Транспортировка опалубки для установки иных видов колонн и уход за ней.
  • Дополнительные растраты на использование услуг подъемной техники.

Существуют разные виды многоразовой опалубки:

  • щитовая конструкция;
  • балочно-ригельная;
  • опалубка из стали;
  • пластиковая конструкция;

Опалубка с использованием щитов предназначается для колонн квадратной формы. Щиты, сделанные из металла, необходимо скрепить между собой, используя разные предметы фиксации. В середину щитов важно поместить фанеру ламинированную. Далее, заливается бетонный раствор после застывания, которого опалубку можно убрать и переместить на другую рабочую площадку.

Подобный вид выполнения работ имеет балочно-ригельная опалубка колонн, для выполнения которой нужно использовать такие изделия:

  • щиты;
  • ригели из стали;
  • балки.

Данный вид конструкции позволит образовать надежную опалубку разной высоты. Как правило, такая схема используется для возведения круглых стен, колонн, мостов, а также для формирования больших вертикальных поверхностей. Технология выполнения опалубки напоминает схему сборки детского конструктора, а все детали фиксируются с помощью распорок.

Стальная опалубка колонн предназначается для изделий квадратной и круглой формы. Главная характеристика конструкции заключается в том, что после ее использования необходимо проводить чистку и смазку секций. Этот вид опалубки имеет большой вес, как и щитовой, поэтому для перемещения необходимо использовать услуги подъемных машин.

Более доступным и легким вариантом является пластиковая опалубка для колонн. Главным недостатком изделия считается ненадежность конструкции, а для осуществления работ потребуется обратиться за помощью специалистов. Работать с этим видом опалубки советуется осторожно и специальными инструментами, чтобы не повредить стенки. Все элементы пластиковой конструкции соединяют между собой с помощью разных деталей.

Существует еще один вид опалубки, который является несъемным. Применение этого вида конструкции осуществляется редко, однако, такая схема сооружения довольно популярная среди строителей. Все блоки и заготовки для сборки опалубки изготавливаются на специальных станках. Таким образом, создаются изделия с тонкими стенками, которые являются достаточно прочными и надежными.

Элементы для опалубки делаются из высокопрочного бетона. Технология приготовления раствора предвидит использование цемента, песка и воды. Особенность приготовления бетона заключается в уплотнении пор с применением проката. Таким образом, из раствора вытесняется вся жидкость, что повышает свойства морозостойкости и прочности бетона. Изделия для опалубки, изготовленные таким способом, имеют повышенную устойчивость к перепадам температуры и влажности.

Установка опалубки колонн: особенности монтажа и демонтажа

Прежде чем рассмотреть технологию монтажа для определенного вида опалубки, необходимо изучить стандартные характеристики выполнения работ. Перед установкой опалубки на поверхность из бетона, необходимо сделать разметку параметров колонны. Как правило, колонна должна устанавливаться вокруг заранее подготовленного каркаса из арматуры. Все работы важно осуществлять, используя проектную документацию. Щиты для опалубки необходимо собрать в г-образной форме, которые фиксируются с помощью гаек и шкворня или чрез уголок, то определяется типом колонны. Второй и другие ярусы сборки конструкции необходимо собрать, используя передвижную вышку-туру или строительные леса.

Если высота опалубки круглых колонн имеет показатель выше 4,2, то важно монтировать на колонну специальный ригель, который будет выравнивать конструкцию. Установленную колонну необходимо проверить на вертикальное положение, что осуществляется с помощью раскосов или толперов. Раскос складывается из нижней и верхней области изделия, а также специального соединителя. Последний нужно монтировать в поверхность из бетона, далее, верхняя часть присоединяется к высшей точке фиксации колонны, а нижняя к нижней. Используя специальные инструменты и гайки колону следует выровнять и зафиксировать в вертикальном положении.

Особенность демонтажа опалубки можно делать, когда бетон окончательно высохнет. В первую очередь, необходимо удалить раскосы опалубки, после чего демонтируются замки с верхней части и убираются щиты.

Важно знать! Если высота монтированной колонны составляет больше трех метров, то бетоны раствор нужно подавать через специальное окно. В следующем ярусе необходимо снять один из щитов, что образует окно необходимых размеров. Далее, щит устанавливается на прежнее место, после чего бетонный раствор попадает через верхнюю часть опалубки колонны.

Пошаговая инструкция монтажа щитовой опалубки для колонн своими руками

Процесс установки необходимо начинать с разметки рабочей области. Важно, чтобы она совпадала с параметрами ранее возведенного каркаса и арматуры:

1. Монтаж рекомендуется начинать со щитов, размещенных по углах, что позволит образовать определенные маячки.

2. После этого, собирается опалубка из щитов с одной стороны, а все детали конструкции важно зафиксировать с применением замков.

3. Далее, установленную панель важно выровнять, используя специальные раскосы, и закрепляем в нужном положении в соответствии с проектной документацией.

4. Определив толщину заливки бетонной стены нужно установить следующую стену опалубки такой же технологией.

5. В верхней части опалубки важно монтировать ходовую консоль.

6. После выравнивания всех стен конструкции, можно приступать к дальнейшим работам по установке колонны и заливки основания.

Важно знать! Чтобы правильно установить щиты с одной стороны необходимо использовать ригеля, которые позволят выровнять опалубку.

Способ демонтажа заключается в осуществлении работ в обратном порядке: вначале удаляют ходовые консоли и раскосы  толперы. После этого демонтируются замки с верхней области конструкции, и проводится удаление щитов опалубки.

Инструкция монтажа балочно-ригельной опалубки

Балочно-ригельная опалубка представляет собой конструкцию, которая складывается из балок и ригелей. Все детали скрепляются с помощью зажимов. Основным материалом, используемым в работе, является дерево, поэтому все работы не являются трудоемкими. Этот материал имеет низкую теплопроводность, в отличие от алюминиевой опалубки колонн.

Подобная схема сборки опалубки имеет много достоинств, что обозначается надежностью, прочностью и простотой, используемой конструкции. Проведение работ не требует значительных затрат, при этом, что опалубка считается универсальной. Используя, этот вид возведения конструкции, можно бетонировать колонны разных размеров. Также, используя балочно-ригельную схему опалубки можно возводить бетонные стены разных параметров. Для укрепления и формирования опалубки рекомендуется использовать только шуруповерт и молоток.

Преимущества опалубки:

  • применяется для установки колонн и стен разной высоты и размеров;
  • предназначается для опалубки зданий разных форм, например, радиусных, круглых и наклонных без лишних растрат;
  • позволяет получить хорошей качество бетона на поверхности опалубки;
  • используя этот вид сборки конструкции, удастся уменьшить количество зазоров и стяжек;
  • опалубка способна выдержать большую нагрузку бетона, примерно до 10 т/кв. м.

Подробная инструкция сборки балочно-ригельной опалубки имеет такую последовательность:

1. Подготавливаем рабочую площадку для установки опалубки.

2. Далее, помещаем шаблон, сделанный из брусьев и фанеры, но который укладываются ригеля под прямым углом.

3. На ригели перпендикулярно укладываются балки для опалубки необходимой длины.

4. Эти балки необходимо присоединить к ригелю, используя специальные зажимы.

5. Приблизительное расстояние между балками должна составлять от 20 до 40 см, что определяется проектной документацией.

Важно знать! При укладке балок необходимо следить за тем, чтобы они не совпали с точками для крепления под стяжные винты. На установленные балки нужно положить листы фанеры ламинированной, при этом место стыков должно находиться посредине балки.  Фанера фиксируется к балкам с применением саморезов, которые вкручиваются через каждые 35-40 см. Длина крепежного изделия должна составлять 50 или 60 мм. Область установки саморезов можно зашпаклевать, что продлит срок годности фанеры для дальнейшего использования.

Существуют разные варианты монтажа опалубки, однако, не все работы можно осуществить своими руками. Технология установки для каждого типа конструкции определяется высотой и сечением колонн. Чтобы лучше изучить схему проведения работ по опалубке, рекомендуем посмотреть видео, представленное в конце статьи.

Дом с колоннами, колонны в интерьере, технология строительства.

Неотъемлемой частью помпезного и эпатажного стиля является наличие в интерьере колонн. Высоко несущие себя колонны отрицают соседство бедняцкого интерьера, окружая себя богатым текстилем и золоченым декором. Дорогие и высокомерные колонны снисходительно смотрят вниз. Но материалы современной строительной индустрии позаботились о возможности создания колонн в квартирах и домах. Возвести собственноручно величественную колонну, стало доступным, пусть даже из недорогого декоративного материала.

 Колонны в интерьере, ордер на изысканность

Нестареющей и вечной классикой архитектуры являются колонны, обработанные в сечении вертикальные опоры, являющиеся элементами каркаса и несущей конструкции зданий и ордеров.

Как любой опорный элемент, классическая колонна состоит из ствола, капители и базы (широкого верхнего и нижнего элемента – энтазисов). Понимая собственную значимость и являясь основным популярным архитектурным элементом, колонны во все века и практически всем строениям придают изысканный аристократический облик. Даже крошечный домик с украшенным колоннами входом выглядит, как сказочный дворец.


Элементы ордерной системы, выдержанные в лучших традициях классицизма и постклассицизма, великолепно смотрятся с не менее привлекательными лестницами и подобранным дизайном внутреннего убранство. Любой частный дом с колоннами это показатель статусности и вкуса владельца. Бесспорно, технология строительства дома с колоннами трудоемка и длительна, но зато владелец по окончании строительства приобретает своеобразный ордер на изысканность и респектабельность. Теперь самое время позаботиться о создании интересного интерьера.

Колонный зал в доме или как обогатить интерьер

Утверждение, что колонны в интерьере используют исключительно для элитных интерьеров можно уверенно назвать ошибочным. Почему бы не создать некий «колонный зал» в доме собственноручно, тем более все условия для этого имеются. В арсенале дизайнеров имеются многочисленные колонноподобные: колоннады и парные колонны, полуколонны на высоких постаментах.

Поэтому функциональное назначение колонн благополучно переходит в новое качество, определяющее и задающее тон эстетике интерьера гостиной, прихожей и фасадов домов.

колоннада, перспектива колоннад

Завораживающая перспектива от уходящих вдаль колоннад дарит умиротворение и природную легкость. Колоннады проектируют на этапе строительства, потому что на их плечи распределяется несущая нагрузка. Для возведения колоннад лучшим вариантом является просторное помещение большой площади. Небольшие комнаты с низкими потолками не подходят для размещения колоннад.

оригинальное обрамление – парные колонны

Парные колонны являются достойным украшением окон, каминов и высоких широких лестниц. С применением парных колонн появляется превосходная возможность зонирования пространства гостиных и прихожих. Особенно оригинально смотрятся колонны парные на противоположной от входа стене, визуально обозначая границу зон и создавая вход. Колонны в квартире, объединенные аркой, подчеркнут обособленность помещения и акцентируют внимание на входе.


полуколонны из декоративного материала

Но особым вниманием пользуются полуколонны, потому что их возведение и установка проще и доступнее, чем солидных колонн. К установке и монтажу полуколонн не предъявляют жестких требований, как к одиночным отдельно стоящим колоннам. Достаточно укрепить полуколонны надежно по месту.

Подобрать полуколонны можно для каждого стиля, тем более, что промышленность наладила выпуск архитектурного декора из полиуретана.

Декоративный полиуретан является находкой для дизайнеров, позволяющий невероятным образом обогатить простой и скучный интерьер квартиры или дома.

Оригинальной формы колонна из полиуретана в интерьере может заменить даже дорогую монолитную круглую колонну. Отличить с первого взгляда материал изготовления сможет лишь эксперт.

Кроме того, колонна из декоративного полиуретана может стать своеобразным выставочным стендом для зеркал, фотографий или картин.

Безграничные возможности полого архитектурного столба из гипсокартона круглой или квадратной формы позволяют прятать коммуникации, устанавливать аквариумы или камины. Галогенные или светодиодные подсветки гостиной с колоннами по вечерам выглядят привлекательно и таинственно. Фальш колонны и полуколонны можно изготовить из гипсокартона или собрать из готовых полиуретановых форм.

Технология сборки и монтажа колонн из полиуретана, по сравнению с трудоемкой и затратной технологией создания монолитных, проста.

Технология строительства колонн

монолитные колонны

Технология строительства монолитных железобетонные колонны в обязательном порядке предполагает возведение опалубки для фундаментов под колонны и самих стволов. Различают опалубку с использованием угловых элементов и щитов универсальных.

Виды опалубки для возведения

Опалубка может быть следующих типов:

•        крупно- и мелкощитовая из дерева и металла для прямоугольных колонн

•        балочно-ригельная стальная для прямоугольных

•        пластиковая для круглых колонн

•        из стандартных элементов «Гамма».

Технология сборки опалубки заключается в соединении щитов двух типов: закладных (торцевых) и накрывных (боковых). После сборки щиты фиксируют в проектное положение изнутри с использованием распорок и стяжек, снаружи с применением кольев, забиваемых в грунт.

Например, стандартный комплект опалубки промышленного изготовления из универсальных щитов «Гамма» позволяет формировать фундамент колонны прямоугольного или квадратного сечения 200х200 до 600х600 мм с шагом 50 мм.

Для крепления щитов используют анкеры торцевые, а для монтажа и выравнивания ствола колонны применяют подкосы двухуровневые. Расчетная высота в сборке может достигать 3 метров. Данные комплекты предпочтительнее использовать для возведения монолитных колонн большого количества стволов одинакового сечения.

Как произвести монтаж опалубки колонны, показано здесь.

Для изготовления колонн круглого сечения, наиболее часто встречающихся при оформлении фасадов домов с колоннами и входных дверей частных домов, используют пластмассовую опалубку. Круглое сечение собирают из элементов диаметром 300 – 600 мм. Сборку производят с использованием пластиковых замковых систем, обеспечивающих соединение круглых панелей поворотом на 90 °. Для последующей установки и выравнивания применяют подкосы.

После подготовки опалубки фундамента колонны производят разметку осей ствола. Оси фундамента и ствола, а также внутренние размеры осей арматуры должны совпадать. Собранные короба для заливки закрепляют расшивками.

Необходимо помнить, что при сборке колонн необходимо проводить тщательное вымеривание положения фундамента и ствола. В противном случае, наклон или деформация колонны будут неизбежны.

Как сделать собственноручно колонну

Изготовить квадратную колонну можно из гипсокартона, а круглую колонну из сантехнической трубы диаметром 50 см. Прочный материал и высота изделия до 3000 мм позволяют изготовить самодельную колонну или парочку колонн. Колонну-трубу устанавливают в необходимом месте помещения, закрепив верхний и нижний края в гипсокартонные базы.

Отрезок сантехнической трубы необходимого размера по высоте оборачивают и обклеивают стекловолокном. Затем высохший слой грунтуют и шлифуют. Окончательную отделку колонны под мрамор производят с помощью венецианской шпаклевки. Шпаклевку наносят тонким слоем и шлифуют до качества мрамора.

Основы структурного проектирования жилищного строительства для домашнего инспектора

Каменная кладка

Конструкционные изделия и компоненты из дерева (см. Рис. 1.3) приобрели значительную популярность в последние годы. Конструкционные изделия и компоненты из древесины включают материалы на основе древесины и комплекты изделий из древесины, структурные свойства которых аналогичны или лучше, чем сумма их составных частей. Примеры включают в себя деревянные фермы, соединенные металлическими пластинами, деревянные двутавровые балки, клееный брус, фанеру, ориентированно-стружечную плиту (OSB), клееный брус и пиломатериал из параллельных прядей. Конструкционные панели OSB быстро вытесняют фанеру в качестве предпочтительного продукта для обшивки стен, пола и крыши. Деревянные двутавровые балки и деревянные фермы сейчас используются в большинстве новых домов. Более широкое использование изделий из конструкционной древесины является результатом многолетних исследований и разработок продукции и, что более важно, отражает экономику рынка строительных материалов. Конструкционные изделия из дерева обычно обеспечивают улучшенную стабильность размеров, повышенную структурную способность, простоту строительства и более эффективное использование лесных ресурсов страны.И они не требуют значительного изменения техники строительства. Тем не менее, проектировщик должен тщательно продумать уникальные требования к деталям и соединениям, связанные с конструктивными изделиями из дерева, и обеспечить четкое понимание требований в конструкторском бюро и на стройплощадке. Руководства по проектированию, такие как таблицы пролетов и детали конструкции, обычно можно получить у производителей этих преимущественно запатентованных продуктов.

РИСУНОК 1.3 Строительство дома с использованием инженерных деревянных компонентов

Холодногнутый стальной каркас (ранее известный как легкий стальной каркас) в течение многих лет производился фрагментированной отраслью промышленности с нестандартизированной продукцией, служащей в первую очередь коммерческому дизайну и строительный рынок.Однако недавние совместные усилия между промышленностью и Министерством жилищного строительства и городского развития США (HUD) привели к разработке стандартных минимальных размеров и структурных свойств для основных материалов холодногнутого стального каркаса. Конкретной целью этого предприятия было создание предписывающих строительных требований для жилищного рынка. Холодногнутый стальной каркас в настоящее время используется в наружных и внутренних стенах новых жилых домов. Преимущества холодногнутой стали включают стоимость, долговечность, легкий вес и прочность.На рис. 1.4 показано использование холодногнутого стального каркаса в доме.

РИСУНОК 1.4 Строительство дома с использованием холодногнутого стального каркаса

Изображение из стальных конструкций LTH

Конструкция из изоляционной бетонной опалубки (ICF), как показано на Рисунке 1.5, сочетает в себе формовочные и изоляционные функции бетонной конструкции в единое целое. Единственный шаг. Хотя этот класс продуктов является относительно новым в Соединенных Штатах, похоже, он получает признание. Совместными усилиями промышленности и HUD этот класс продукции был недавно включен в строительные нормы и правила после установления минимальных размеров и стандартов для бетонных конструкций ICF.Преимущества конструкции ICF включают долговечность, прочность, контроль шума и энергоэффективность.

РИСУНОК 1.5 Изоляционные бетонные формы

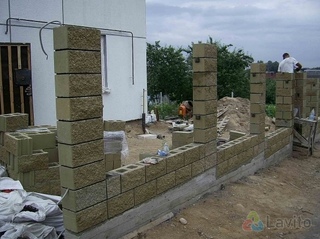

Конструкция из бетонной кладки, показанная на Рисунке 1.6, практически не изменилась в основных методах строительства; однако недавно представленные продукты предлагают инновации, которые обеспечивают как конструктивные, так и архитектурные преимущества. Кладка хорошо известна своими противопожарными качествами, прочностью, шумоизоляцией и прочностью.Как и в случае с большинством альтернатив традиционному деревянному каркасу, стоимость установки может быть местной проблемой, которую необходимо сопоставить с другими факторами. Например, в районах, подверженных ураганам, таких как Флорида, на рынке доминирует стандартная бетонная кладка, где ее характеристики во время сильных ураганов были благоприятными при номинальном армировании с использованием традиционных методов. Тем не менее, на национальном уровне строительство каменных стен над уровнем земли составляет менее 10 процентов от ежегодного строительства нового жилья.

РИСУНОК 1.6 Строительство домов с использованием бетонной кладки

Строительные нормы и правила

Практически все регионы Соединенных Штатов подпадают под юридически обязательный строительный кодекс, который регулирует проектирование и строительство зданий, включая жилые дома. Хотя строительные нормы и правила являются юридически полномочиями полиции штата, большинство штатов разрешает местным политическим юрисдикциям принимать или изменять строительные нормы и правила в соответствии со своими «особыми потребностями» или, в некоторых случаях, писать свои собственные нормы.Почти все юрисдикции принимают один из основных типовых кодексов законодательными актами вместо того, чтобы пытаться написать свой собственный кодекс.

В Соединенных Штатах есть пара основных строительных норм и правил, которые являются исчерпывающими; то есть они охватывают все типы зданий и помещений. Ниже приведены два основных всеобъемлющих строительных кодекса:

  • Международный строительный кодекс (IBC)
  • Международный жилищный кодекс для одно- и двухквартирных домов (IRC)

Эти коды можно прочитать по адресу http: // publicecodes.cyberregs.com/icod/.

РИСУНОК 1.7 Использование кодов построения моделей в США


Посетите http://www. iccsafe.org/gr/Pages/adoptions.aspx, чтобы получить самую свежую информацию о внедрении кодов сборки в Соединенных Штатах. Строительные нормы и правила

не содержат подробных спецификаций для всех строительных материалов и продуктов, а вместо этого ссылаются на установленные отраслевые стандарты. Несколько стандартов посвящены измерению, классификации и классификации свойств древесины для применения в строительстве, а также практически всех других строительных материалов, включая сталь, бетон и кирпичную кладку.Стандарты проектирования и руководящие принципы для древесины, стали, бетонных материалов и других материалов или приложений также поддерживаются в качестве справочных стандартов в строительных нормах и правилах.

Опытные дизайнеры тратят бесчисленные часы на тщательное изучение и применение строительных норм и правил и избранных стандартов, относящихся к их области практики. Что еще более важно, эти проектировщики развивают четкое понимание технического обоснования и намерений, лежащих в основе различных положений в применимых строительных нормах и стандартах проектирования. Однако этот опыт и знания могут стать еще более прибыльными в сочетании с практическим опытом в этой области. Один из наиболее ценных источников практического опыта — это успехи и неудачи прошлых проектов и методов строительства, которые представлены далее в этой статье.

Роль дизайнера

Важно понимать роль, которую профессионалы дизайна могут играть в процессе жилищного строительства, особенно с учетом последних тенденций.Профессионалы в области проектирования предлагают застройщику или застройщику широкий спектр услуг в области освоения земель, оценки воздействия на окружающую среду, геотехнического проектирования и проектирования фундаментов, архитектурного проектирования, проектирования конструкций и мониторинга строительства. Однако в этом руководстве основное внимание уделяется двум подходам к проектированию конструкций:

  • Обычное проектирование. Традиционное проектирование, которое иногда называют «непроектированным» строительством, основывается на стандартной практике, которая регулируется предписывающими требованиями строительных норм и правил для обычных жилых зданий; некоторые части конструкции могут быть специально спроектированы инженером или архитектором.
  • Инженерный дизайн. Инженерное проектирование обычно включает в себя применение условностей инженерной практики, представленных в существующих строительных нормах и стандартах проектирования.

Некоторые из условий, которые обычно вызывают беспокойство на этапах планирования и подготовки к строительству дома и, таким образом, иногда вызывают потребность в профессиональных услугах по проектированию, включают:
  • структурные конфигурации, такие как необычно длинные пролеты пола, неподдерживаемая высота стен, большие проемы, либо длиннопролетные соборные потолки;
  • условия нагрузки, такие как сильный ветер, высокий сейсмический риск, сильный снегопад или ненормальная нагрузка на оборудование;
  • нетрадиционные строительные системы или материалы, такие как композитные материалы, конструкционная сталь или необычные соединения и крепежные детали;
  • геотехнические условия или условия площадки, такие как обширная почва, неоднородная почва или скальные основания, подверженные наводнениям районы, высокий уровень грунтовых вод или участки с крутым уклоном; и
  • требования владельца, такие как специальные материалы, нагрузки на приспособления или приспособления, атриумы и другие особые характеристики.

Жилищные структурные характеристики

Общие

В Соединенных Штатах насчитывается более 130 миллионов единиц жилья, и более половины — это дома на одну семью. Каждый год строится не менее 1 миллиона новых домов на одну семью и таунхаусов, а также тысячи многоквартирных домов, большинство из которых представляют собой малоэтажные квартиры. Следовательно, можно ожидать, что у небольшого процента всех новых жилых домов будут проблемы с производительностью, большинство из которых представляют собой незначительные дефекты, которые легко обнаруживаются и устраняются.Другие проблемы с производительностью являются непредвиденными или необнаруженными и могут не быть реализованы в течение нескольких лет, например, проблемы с фундаментом, связанные с подземными грунтовыми условиями.

В национальном масштабе несколько домов в любой год подвергаются экстремальным климатическим или геологическим явлениям. Некоторые из них будут повреждены из-за редкого события, превышающего ожидаемые характеристики строительных норм (например, прямой удар торнадо, ураган большой силы, гроза или землетрясение). Некоторые проблемы могут быть связаны с дефектом изготовления, преждевременным выходом продукта из строя, конструктивными недостатками или проблемами с долговечностью (т.е., гниль, термиты или коррозия). Часто сочетание факторов приводит к наиболее серьезным повреждениям. Поскольку причины и следствия этих проблем обычно не укладываются в простые обобщения, важно рассматривать причинно-следственные связи объективно с точки зрения общего жилищного фонда.

Чтобы ограничить опасные для жизни проблемы с производительностью до разумных уровней, роль строительных норм и правил заключается в обеспечении приемлемого уровня безопасности в течение всего срока службы дома.Поскольку общественность не может извлечь выгоду из чрезмерной степени безопасности, которую она не может себе позволить, требования кодекса также должны поддерживать разумный баланс между доступностью и безопасностью. Как подразумевается любой рациональной интерпретацией строительных норм или целей проекта, безопасность подразумевает наличие приемлемого уровня риска. В этом смысле экономия или доступность в широком смысле могут рассматриваться как конкурирующие требования к производительности. Для проектировщика задача состоит в том, чтобы рассмотреть оптимальную стоимость и использовать рентабельные методы проектирования, которые приводят к приемлемой производительности в соответствии с целью или минимальными требованиями строительных норм.В некоторых случаях проектировщики могут предложить строителям и владельцам рентабельные варианты, которые улучшат производительность намного выше общепринятых норм.

Общие проблемы с производительностью

Объективная информация из репрезентативной выборки жилищного фонда недоступна для определения масштабов и частоты общих проблем с производительностью. Вместо этого информацию необходимо собирать и интерпретировать из косвенных источников.

Следующие данные взяты из опубликованного исследования записей о гарантийном страховании домовладельцев.Эти данные не отражают частоту проблем у жилищного населения в целом, а, скорее, частоту различных типов проблем, с которыми сталкиваются те дома, которые являются предметом страхового возмещения. Однако эти данные дают ценную информацию о проблемах производительности, вызывающих наибольшую озабоченность — по крайней мере, с точки зрения гарантийного бизнеса домовладельца.

В таблице 1.1 показаны пять основных проблем с производительностью, которые обычно встречаются при претензиях по гарантии, в зависимости от частоты и стоимости претензий.

Учитывая частоту претензий, наиболее частой претензией были дефекты монтажа и отделки гипсокартона.

Вторая по частоте претензия была связана с фундаментными стенами; 90 процентов таких претензий были связаны с трещинами и протечками воды. Остальные претензии в первую очередь были связаны с дефектами установки, такими как отсутствие отделки, плохая отделка и заедание окон и дверей. Что касается затрат на исправление, проблемы со стеной фундамента (обычно связанные с проникновением влаги) были, безусловно, самыми дорогостоящими.

Второй по значимости дефект связан с гаражной плитой, которая обычно трескается в результате морозного пучения или осадки.

Претензии по керамической плитке для пола (третья по величине претензия) обычно были связаны с плохой укладкой, которая приводила к неровным поверхностям, непоследовательному выравниванию или растрескиванию.

Претензии, связанные с полями дренажа септиков, были связаны с неправильной сортировкой и малыми размерами полей выщелачивания.

Хотя не показаны в таблице 1.1, проблемы в вышестоящей конструкции (т. Е. Дефекты каркаса) привели к примерно 6 процентам от общего числа заявленных претензий.

Хотя частота структурных дефектов сравнительно невелика, их количество по-прежнему велико, учитывая общее количество домов, построенных за год. Даже если многие из дефектов можно считать непоследовательными по своему характеру, другие могут не быть, а некоторые могут остаться незамеченными в течение всего срока службы конструкции. В конечном счете, значение этих типов дефектов следует рассматривать с точки зрения известных последствий, связанных с характеристиками жилья и рисками.

ТАБЛИЦА 1.1. Пять основных дефектов домов, основанных на претензиях домовладельцев по гарантии предусмотрено строительными нормами. И наоборот, анекдотические исследования ущерба часто подвержены заметной предвзятости. Тем не менее, как объективные, так и субъективные исследования повреждений предоставляют полезную обратную связь строителям, проектировщикам, должностным лицам кодекса и другим лицам, интересующимся эксплуатационными характеристиками жилья.В этом разделе резюмируются результаты недавних научных исследований характеристик жилищного фонда при ураганах и землетрясениях.

Вероятно, что проблема качества жилья в зонах повышенной опасности будет продолжать приобретать все большее значение, поскольку непропорциональная концентрация застройки вдоль побережья США вызывает опасения по поводу безопасности, доступности и долговечности жилья. Следовательно, важно, чтобы эксплуатационные характеристики жилья воспринимались объективно как предпосылка для принятия рациональных решений в области проектирования и строительства. Правильный дизайн, который учитывает нагрузки ветра и землетрясения, а также процедуры структурного анализа, должен привести к эффективным проектам, которые решают проблемы производительности, обсуждаемые ниже. Однако, независимо от усилий, приложенных при проектировании, намеченные характеристики могут быть реализованы только с должным акцентом на качество монтажа. По этой причине некоторые строители в зонах повышенной опасности прибегают к услугам профессионалов-проектировщиков для проведения проверок соответствия на месте, а также для своих проектных услуг.Эта практика предлагает дополнительную гарантию качества строителю, проектировщику и владельцу в зонах повышенной опасности страны.

Ураган Эндрю

Несомненно, показатели жилищного строительства во время сильных ураганов являются убедительным свидетельством проблем, которые могут быть решены за счет более эффективных методов проектирования и строительства. В то же время дезинформация и реакция после сильных ураганов часто создают искаженную картину масштабов, причин и значения ущерба по отношению к населению пострадавших структур. В этом разделе обсуждаются фактические показатели жилищного фонда на основе обследования повреждений и инженерного анализа репрезентативной выборки домов, подвергшихся сильнейшим ветрам урагана Эндрю.

Ураган Эндрю обрушился на густонаселенный район на юге Флориды 24 августа 1992 года, при этом максимальная зарегистрированная скорость ветра превысила 175 миль в час. По оценкам, ураган Эндрю со скоростью от 160 до 165 миль в час над относительно большой густонаселенной территории имеет повторяемость около 300 лет (см. Рисунок 1.8). Учитывая расстояние между береговой линией и жилым фондом, наибольший ущерб был нанесен ветром, дождем и переносимым ветром мусором, а не штормовым нагоном. В таблице 1.2 приведены основные строительные характеристики домов, которые пережили сильнейшие ветры урагана «Эндрю». Большинство домов были одноэтажными с номинально усиленными каменными стенами, двускатными крышами с деревянным каркасом и композиционной черепичной кровлей.

В таблице 1.3 приведены основные статистические данные о повреждениях выбранных домов. Как и ожидалось, наиболее частые повреждения были связаны с окнами и кровлей: 77 процентов отобранных домов серьезно пострадали от кровельных материалов.Разрушение окон и разрушение кровельных материалов привело к широкомасштабному и дорогостоящему повреждению внутренних помещений и их содержимого водой.

ТАБЛИЦА 1.2. Строительные характеристики отобранных односемейных частных домов во время урагана Andrew

РИСУНОК 1.8 Максимальные скорости порывистого ветра, испытанные во время урагана Andrew

ТАБЛИЦА 1.3 Компоненты выбранных односемейных частных домов со значениями «умеренная» или «высокая» Рейтинги повреждений при урагане Эндрю

Учитывая масштабы урагана Эндрю, структурные (с точки зрения безопасности жизни) характеристики жилого фонда преимущественно из каменной кладки в южной Флориде были, за заметным исключением крепления обшивки крыши, вполне разумными.В то время как подмножество домов со стенами с деревянным каркасом не подвергалось столь же строгой оценке, отдельные наблюдения показали, что для достижения приемлемых уровней производительности для домов нового стиля потребуются дополнительные улучшения дизайна и конструкции, такие как улучшенная распорка стен. которые имели тенденцию использовать деревянную раму. Действительно, простое использование обшивки деревянными конструкционными панелями во всех домах с деревянным каркасом могло предотвратить многие из наиболее серьезных неудач. Многие из этих проблем усугублялись недостатками в обеспечении соблюдения и соблюдении кодекса (т.равенство).

Ниже приводится краткое изложение основных результатов и выводов статистических данных и оценки производительности:
  • Хотя ураган «Эндрю» нанес значительный ущерб, общие жилищные показатели были в пределах ожиданий, учитывая масштаб события и минимальные требования к конструкции кровельного покрытия. (гвоздь 6d) относительно ветрового климата южной Флориды.
  • Конструкция каменной стены с номинальным армированием (меньшим, чем требуется в соответствии с текущими техническими требованиями) и соединениями для крепления крыши выполнялись достаточно хорошо и свидетельствовали о низкой частоте повреждений, даже если в большинстве домов наблюдались прорывы ограждающих конструкций (т. э., разбитые окна).
  • Отказ требуемых норм стяжных ремней крыши происходил нечасто (т.е. менее 10 процентов жилого фонда).
  • Двухэтажным домам был нанесен значительно больший ущерб, чем одноэтажным (уровень достоверности 95%).
  • Вальмовые крыши пострадали значительно меньше, чем двускатные крыши домов с аналогичными характеристиками (уровень достоверности 95%).
Некоторые ключевые рекомендации по ветроустойчивому проектированию и строительству включают следующее:
  • Значительные преимущества в сокращении наиболее частых форм повреждений ураганов могут быть достигнуты, если сосредоточить внимание на критических конструктивных деталях, связанных с оболочкой здания, таких как правильный шаг крыши гвозди для обшивки (особенно на концах фронтона), адекватное использование креплений на крыше и защита окон в наиболее подверженных ураганам средах вдоль южной части U.С. берег.
  • Хотя качество строительства не было основным фактором, определяющим эффективность строительства в целом по населению, это важный фактор, на который следует обратить внимание путем надлежащей проверки ключевых компонентов, связанных с характеристиками конструкции, особенно соединений.
  • Разумные допущения необходимы при реалистичном определении ветровых нагрузок, чтобы обеспечить эффективную конструкцию ветрозащитного кожуха.

Ураган Опал
Ураган Опал обрушился на ручку Флориды возле Пенсаколы 4 октября 1995 г., скорость ветра составляла от 100 до 115 миль в час при пиковом порыве (нормированном на открытую экспозицию и высоту 33 фута) над областью образца жилищный фонд.Опять же, кровля (т. Е. Черепица) была наиболее частым источником повреждений, имевших место в 4 процентах отобранного жилищного фонда. Повреждение кровли произошло менее чем в 2% пострадавшего жилого фонда.

Анализ урагана Опал резко контрастирует с исследованием урагана Эндрю. Помимо гораздо более низких скоростей ветра урагана Опал, большинство домов было закрыто деревьями, тогда как дома в южной Флориде подвергались воздействию типичного пригородного жилого помещения с относительно небольшим количеством деревьев (воздействие ветра B).Ураган «Эндрю» оголил все деревья на пути сильнейших ветров. Ясно, что эксплуатационные характеристики жилищ в защищенных, не прибрежных зонах улучшаются из-за, как правило, менее сильного ветрового воздействия и защиты, обеспечиваемой при наличии деревьев. Однако деревья становятся менее надежным источником защиты в районах, наиболее подверженных ураганам.

Землетрясение в Нортридже
В то время как характеристики домов при землетрясениях предоставляют объективные данные для измерения приемлемости прошлых и настоящих сейсмических расчетов и методов строительства зданий, типичные оценки ущерба основывались на наблюдениях наиболее катастрофических форм повреждений в наихудшем случае. , что приводит к искаженному представлению о производительности всего множества структур.Информация, представленная в этом разделе, однако, основана на двух связанных исследованиях, которые, как и исследования ураганов, полагаются на объективные методы для документирования и оценки общей эффективности односемейных пристроенных и отдельно стоящих жилищ.

Землетрясение в Нортридже недалеко от Лос-Анджелеса, штат Калифорния, произошло в 4:31 утра 17 января 1994 года. По оценкам серьезности события, оно составляет 6,4 балла по шкале Рихтера. Землетрясение в Нортридже, хотя и считается умеренно сильным, вызвало одни из самых сильных колебаний грунта в истории Соединенных Штатов с предполагаемым периодом повторяемости более 10 000 лет.По большей части, эти экстремальные колебания грунта были сильно локализованными и не обязательно репрезентативными для общих условий ближнего поля, которые вызывали колебания грунта, характерные для события с периодом повторяемости от 200 до 500 лет.

В таблице 1.4 обобщены характеристики отдельных домов на одну семью, задокументированные в исследовании. Около 90 процентов домов в выборке были построены до землетрясения в Сан-Фернандо-Вэлли в 1971 году, когда простые предписывающие требования были нормальными для строительства частных домов на одну семью.Около 60 процентов домов были построены в 1950-1960-х годах, а остальные построены в период между 1920-ми и началом 1990-х годов. Стили варьировались от сложных домов на заказ до простых доступных домов. Во всех домах в выборке был деревянный каркас наружных стен, и в большинстве из них не использовалась структурная обшивка для крепления стен. Вместо этого деревянные распорки, портландцементная штукатурка и внутренняя отделка стен из гипса или гипсокартона обеспечивали сопротивление боковому сдвигу. В большинстве фундаментов для подвалов использовались бетонные или каменные стены в полную высоту, а не стены из поврежденного дерева, которые, как известно, подвержены повреждениям, если они не закреплены должным образом.

ТАБЛИЦА 1.4 Строительные характеристики отобранных отдельно стоящих домов на одну семью

В Таблице 1.5 показаны характеристики отобранных отдельно стоящих домов на одну семью. Производительность представлена ​​процентом от общей выборки домов, которые попали в четыре категории рейтинга повреждений для различных компонентов конструкции.

ТАБЛИЦА 1. 5 Ущерб отобранным индивидуальным домам в результате землетрясения в Нортридже (процент отобранных домов)

Серьезные структурные повреждения фундамента, каркаса стен и каркаса крыши были ограничены небольшой частью обследованных домов.В целом дома получили минимальный ущерб элементам, которые имеют решающее значение для безопасности жильцов. Из структурных элементов чаще всего возникали повреждения фундаментных систем. Небольшой процент обследованных домов (около 2 процентов), которые испытали умеренное или сильное повреждение фундамента, был расположен в районах, которые испытали локальные воздействия грунта (например, трещины или разжижение) или проблемы, связанные с участками крутых склонов.

Внутренняя и внешняя отделка пострадала в большей степени, и только около половины жилых домов остались невредимыми.Однако большая часть повреждений внутренней / внешней отделки частных домов на одну семью была ограничена самыми низкими категориями оценки. Повреждения штукатурки обычно проявлялись в виде микротрещин, исходящих из углов проемов — особенно больших проемов, таких как гаражные ворота — или вдоль верхних частей фундамента. Повреждение внутренней отделки происходило параллельно с повреждением внешней отделки (штукатурки). Упругая отделка, такая как деревянные панели и сайдинг из фанеры, работала хорошо и часто не показывала никаких признаков повреждения, даже когда штукатурка на других участках того же дома была повреждена умеренно.Однако эти, казалось бы, незначительные виды повреждений, несомненно, были основным источником экономических последствий с точки зрения страховых требований и затрат на ремонт. Кроме того, часто бывает трудно разделить повреждения на категории структурных и неструктурных, особенно когда некоторые системы, такие как портландцементная штукатурка, используются в качестве внешней облицовки, а также в качестве структурных связей. Также важно понимать, что землетрясение в Нортридже не считается событием максимального землетрясения.

Основные результаты оценки вышеперечисленных данных о производительности кратко изложены ниже.В целом, повреждения, связанные с ключевыми конструктивными особенностями, не показали заметной закономерности, что подразумевает большую неопределенность в сейсмическом проектировании и характеристиках здания, которые не могут быть эффективно устранены простым укреплением зданий.

Объем стеновых распорок с использованием обычной штукатурки и распорок для пропускания внутрь обычно составлял от 30 до 60 процентов длины стены (исходя из ориентированных на улицу стен выбранных одноэтажных домов). Однако не было наблюдаемой или статистически значимой тенденции между размером повреждений и количеством штукатурных связей стен.Поскольку текущая теория сейсмического проектирования подразумевает, что чем больше жесткость, тем лучше, выводы Нортриджа принципиально сложны, но мало что предлагают в плане лучшей теории проектирования. В лучшем случае результат можно объяснить тем фактом, что многие факторы влияют на характеристики конкретного здания при крупном сейсмическом событии. Например, традиционный сейсмический расчет, хотя и намеревается сделать это, может не эффективно учитывать оптимизацию гибкости, пластичности, демпфирования и прочности — все из которых кажутся важными.

Горизонтальные колебания грунта, испытанные над исследуемой областью образца, варьировались от 0,26 до 2,7 g для кратковременного (0,2 секунды) ускорения спектрального отклика и от 0,10 до 1,17 g для длительного периода (1 секунда). спектральное ускорение отклика. Движение грунта в ближней зоне представляет собой диапазон повторяемости от 100 до 14 000 лет, но период повторяемости от 200 до 500 лет более репрезентативен для общего наблюдаемого колебания грунта. Короткопериодические колебания грунта (обычно используемые при проектировании конструкций с легким каркасом) не имели явной корреляции с количеством повреждений, наблюдаемых в выбранных домах, хотя небольшая тенденция по отношению к долгопериодическим колебаниям грунта наблюдалась в данные.

Обзор повреждений Northridge и оценка статистических данных позволяют сделать следующие выводы и рекомендации (HUD, 1994; HUD, 1999):

  • Серьезные структурные повреждения частных домов на одну семью были редкими и в основном ограничивались системами фундамента. Менее 2 процентов частных домов на одну семью пострадали от умеренного или высокого уровня повреждения фундамента, и большинство случаев было связано с локальными условиями на площадке, включая разжижение, трещины и крутые склоны.
  • Структурные повреждения стен и каркаса крыши в частных домах на одну семью были ограничены низкими уровнями примерно для 2 процентов стен и менее 1 процента всех крыш.
  • Наружная штукатурка и внутренняя отделка пострадали больше всего: 50 процентов всех частных домов на одну семью пострадали, по крайней мере, от незначительных повреждений, и примерно 4 процента домов получили повреждения от умеренных до высоких. Обычные повреждения отделки были связаны с трещинами штукатурки и гипсокартона / штукатурки, исходящими от фундамента или стеновых проемов.
  • Дома на плиточном фундаменте пострадали в некоторой степени от внешней штукатурной отделки примерно в 30 процентах выборки; В домах-ползунках уровень повреждения штукатурки приближался к 60%, что обычно ассоциировалось с гибкостью интерфейса стена-пол-фундамент.
  • Пиковые колебания грунта в ближней зоне не оказались значительным фактором по отношению к уровню повреждений, о чем свидетельствует появление трещин в штукатурке. Пиковое ускорение грунта само по себе не может быть надежным расчетным параметром по отношению к сейсмическим характеристикам домов с легким каркасом.Аналогичным образом, количество штукатурных подкосов на стенах, выходящих на улицу, показало незначительную взаимосвязь с переменным количеством повреждений, нанесенных выбранному жилью.

Некоторые основные рекомендации по проектированию требуют:
  • упрощения требований к сейсмическому проектированию до степени, соизмеримой со знаниями и неопределенностью в отношении того, как дома на самом деле работают;
  • с использованием полностью защищенных конструкций в сейсмоопасных регионах;
  • принятие мер предосторожности при проектировании или избегание участков с крутым уклоном или участков со слабым грунтом; и, по возможности,
  • , избегая хрупких систем внутренней и внешней отделки стен в сейсмических регионах с высокой опасностью.

Резюме
Жилье в Соединенных Штатах со временем эволюционировало под влиянием множества факторов. В то время как доступные ресурсы и экономика продолжают играть важную роль, строительные нормы и правила, предпочтения потребителей и альтернативные строительные материалы становятся все более важными факторами. В частности, многие местные строительные нормы и правила в Соединенных Штатах в настоящее время требуют, чтобы дома были специально спроектированы, а не следовали обычным строительным практикам.Частично эту очевидную тенденцию можно объяснить изменением представлений о жилищных показателях в районах повышенного риска. Следовательно, больше внимания следует уделять эффективному конструктивному проектированию жилья. В то время как эффективный дизайн также должен стремиться к повышению качества строительства за счет упрощения конструкции, он также придает большее значение качеству монтажа, необходимому для достижения намеченных характеристик, без использования чрезмерного проектирования для частичной компенсации реальных или предполагаемых проблем с качеством монтажа.

Как установить колонны крыльца »Денежная яма

Парадное крыльцо некоторых домов требует колонн, независимо от того, не было ли у них их раньше (но они были нужны), или же оригинальные колонны пришли в упадок и нуждаются в замене. В любом случае, существует золотая середина между созданием колонн с нуля и привлечением подрядчика для их сборки и установки.

Такие компании, как 1.800.Columns от Chadsworth, поставляют комплекты для сборки и установки колонн, которые можно использовать как в помещении, так и на открытом воздухе.Здесь мы показываем одну из их уличных моделей (которая может стать отличным дополнением и фоном для ваших праздничных украшений).

Установка колонны

Что вам понадобится:

  • Рулетка
  • Мелкозубая ручная пила
  • Циркулярная пила
  • Скоба
  • Рашпиль
  • Ремешок для катушки или
  • Strong Tie (при необходимости)
  • Дрель
  • Винты
  • Крепежные элементы для каменной кладки (если есть)
  • Эпоксидный или полиэфирный наполнитель
  • Пистолет для герметика
  • Наружная краска на масляной основе
  • Малые угловые скобки

Шаг 1. Измерьте общую высоту крыльца. Слегка приподнимите потолок (нижнюю сторону балки, потолка или карниза) или крыльцо с помощью распорки для облегчения установки колонны.

Шаг 2. Вал колонны обрезки только на нижнем конце. Обрежьте с помощью абразивной пилы, твердосплавного полотна или мелкозубой ручной пилы. Включите в вырез любой уклон. Обработайте верх и низ вала рашпилем, чтобы обеспечить прилегание к смежным поверхностям и, таким образом, равномерное распределение нагрузки по всей окружности.

Шаг 3. Наденьте крышку на верхнюю часть вала колонны. Позвольте колпачку соскользнуть вниз, чтобы временно прилегать к форме для горловины, пока вал не будет правильно расположен. Наденьте основание на вал колонны снизу.

Шаг 4. Установите колонну крыльца в вертикальное положение, сосредоточив нагрузку на оси колонны с равномерным распределением по опорным поверхностям. Примечание. В регионах страны, где вы испытываете ураганы, вы должны использовать ремень Simpson Coil Strap или Strong Tie, чтобы прикрепить колонну к системам полов для предотвращения подъема (вверху и внизу).

Шаг 5. Если при установке требуется, чтобы колонны были закреплены на месте до воздействия нагрузки, используйте небольшие L-образные кронштейны. Будьте осторожны, чтобы L-образные кронштейны не мешали посадке крышки и основания. Примечание. Чтобы закрепить кронштейн на колонне, просверлите отверстие в валу и используйте сквозные болты. Не используйте винты.

Шаг 6. Снимите скобу, чтобы нагрузка выдерживала вал колонны.

Шаг 7. Измерьте и предварительно просверлите отверстие в головке и основании под винты.Винты для раковины. Сдвинуть колпачок вверх к потолку и закрепить с помощью шурупов, устойчивых к коррозии. Прикрепите основание к полу с помощью крепежа для каменной кладки или другого подходящего крепежа. Заполните отверстия эпоксидным или полиэфирным наполнителем.

Шаг 8. Закупорка между крышкой и валом, а также основанием и валом, чтобы придать вашим колоннам законченный вид.

Примечание редактора: эта колонка из декабрьского 2005 г. выпуска журнала do! Журнал. делать! Magazine — национальный журнал о домашнем хозяйстве, который издается 12 раз в год Future Publishing Georgia, Inc.

Подъем на колоннах / опорах

— Руководство по предотвращению наводнений

Постоянный подъем здания путем размещения его на колоннах включает временный подъем конструкции и установку деревянных, стальных или сборных железобетонных колонн в предварительно выкопанные ямы. Колонны обычно закрепляются или закладываются в бетонные опоры, чтобы выдерживать любые большие нагрузки. Укрепление колонн может потребоваться, чтобы помочь колоннам действовать как единое целое и противостоять горизонтальным нагрузкам, таким как ветер.

Подъем здания на опорах аналогичен подъему здания на колоннах. Опоры обычно строятся из железобетона или бетонных блоков (CMU), и они поддерживаются бетонными опорами. Опоры немного отличаются от колонн тем, что действуют индивидуально, и необходимо следить за тем, чтобы опоры могли выдерживать как необходимые вертикальные нагрузки от здания, так и горизонтальные нагрузки, вызванные затоплением.

Для паводковых вод глубиной более шести футов или для зданий, которые испытывают более высокие скорости ветра / более сильные паводковые потоки, здание следует поднять на сваях.Сваи, которые забиваются в горную породу или забиваются на достаточную глубину для развития необходимых сил трения, изготавливаются из дерева, стали, микроволокон или железобетона. Вокруг здания должно быть достаточно места для размещения строительной техники, необходимой для забивки свай.

ПРЕИМУЩЕСТВА

Основные преимущества подъема здания на колоннах / опорах / сваях заключаются в том, что здание имеет полную защиту от риска наводнений, здание остается на своем первоначальном месте, а методы строительства довольно просты и хорошо отработаны.

НЕДОСТАТКИ

Некоторые из недостатков включают изменение внешнего вида здания, а также его отношения к земле и изменение вертикального доступа к зданию, что потребует строительства новых лестниц, пандусов и / или лифта.

ВАЖНЫЕ СООБРАЖЕНИЯ

  • Для паводковых вод глубиной более шести футов или для зданий, которые испытывают более высокие скорости ветра / более сильные потоки паводковых вод, здание следует поднять на сваях.
  • Необходимо провести геотехническое исследование, чтобы определить, подвержен ли грунт под зданием и вокруг него эрозии и / или подходит ли он для этого типа строительства.
  • Более легкие (например, деревянный каркас) и меньшие конструкции легче и дешевле поднимать, хотя можно поднимать и более прочные и большие конструкции.
  • Каменные конструкции, расположенные на колоннах / опорах, могут быть более подвержены растрескиванию.
  • Перед началом строительства важно определить, есть ли у земли под вашим зданием потенциал для археологических раскопок, важных для истории или доисторических времен.

ПОЛЕЗНЫЕ ССЫЛКИ

Колонны крыльца — Алюминий, стекловолокно и ПВХ Колонны крыльца


Колонны крыльца


Конические колонны для крыльца из ПВХ

Красивые квадратные конические колонны крыльца из ПВХ сочетают в себе неприхотливость в обслуживании и классический вид.Настройте эти устойчивые к погодным условиям и устойчивым к насекомым столбцы, чтобы обернуть вокруг существующего сообщения. Выбирайте из элегантных гладких стилей или стилей с панелями.

Колонны крыльца из ПВХ без конуса

Неконусные квадратные колонны для крыльца из ПВХ добавляют стиль и характер вашему внутреннему и внешнему пространству. Выбирайте из простых, рифленых, приподнятых или утопленных стилей панелей. Настройте размеры, чтобы обернуть существующий пост и наслаждаться прочными столбцами в течение многих лет.

Круглые колонны крыльца из стекловолокна

Круглые колонны крыльца из стекловолокна рассчитаны на несущие нагрузки и великолепно смотрятся как в помещении, так и на крыльце.Прочные колонны отливаются в алюминиевых формах и доступны в круглых, конических и неконусных стилях с гладкими, рифлеными или панельными поверхностями.

Квадратные колонны крыльца из стекловолокна

Выберите для вашего дома и крыльца конические и неконусные стили квадратных колонн крыльца из стекловолокна. Эти прочные и стильные несущие колонны сочетают в себе классический внешний вид с удобством и долговечностью и доступны в вариантах с гладкой, рифленой или панельной поверхностью.

Новые сообщения

Добавьте индивидуальности своей террасе, патио и другим пространствам с помощью прочных столбиков из ПВХ.Их можно подогнать под любой размер и дополнить колонны и перила крыльца. Гладкие, приподнятые и утопленные панели делают эти новые стойки идеальными для завершения изысканного штриха.

Колонны для крыльца из дерева

Наслаждайтесь вневременной привлекательностью традиционного мастерства с очаровательными деревянными колоннами на крыльце в колониальном и классическом стилях. Эти колонны, изготовленные из натурального дерева, придают вашему дому аутентичный характер. Настройте свои колонны с помощью нашего выбора ценных пород дерева, а также оснований и капителей.


Входные двери на чердаке и в рабочие места


Слуховые двери

Предварительно подвешенные слуховые двери и двери с защитой от атмосферных воздействий изготовлены из массивного МДФ и изготавливаются по индивидуальному заказу для любого грубого открывания. Обеспечение круглогодичной герметичной защиты чердаков и складских помещений никогда не было таким простым.

Двери для доступа в подъезд

Прочные подвесные или фундаментные двери из ПВХ защищают пространство под домом от нежелательных элементов. Эти двери, изготовленные по индивидуальному заказу, подходящие для любого проема в каменной кладке, поставляются предварительно подвешенными, не гниют и не ржавеют и не защищают от вредителей.


Перила и балюстрады крыльца


Перила

Сделайте вашу террасу, патио и другие пространства более безопасными с помощью высококачественных перил из ПВХ. Прочные, но стильные, эти устойчивые к погодным условиям и насекомым перила бывают разных стилей и размеров, чтобы соответствовать вашему пространству.

Балюстрады

Классические балюстрады украшают веранды, лестницы и патио. Прочные и легкие полиуретановые балюстрады устойчивы к погодным условиям и гниению, а также требуют очень низкого технического обслуживания. Это делает их отличным выбором для вашего дома.


Беседки и решетки для жизни на открытом воздухе


Беседки и решетки4

Выберите одну из наших прочных и красивых пергол и решеток из ПВХ, чтобы добавить красоту, функциональность и уединение вашему открытому пространству. Комплекты легко установить у стены или опираясь на колонны крыльца. Они обеспечивают тень, поддерживают виноградные лозы и служат дорожками к вашему уединению в частном саду.

Специальные столярные изделия

Наслаждайтесь изготовленными на заказ столярными изделиями — отличительной чертой по-настоящему красивого дома — не беспокоясь об уходе.Искусно изготовленные кронштейны, подпорки и торцы из ПВХ, изготовленные в соответствии с вашими точными требованиями, легко установить и помогут вам выделить ваш дом на долгие годы.

Индивидуальные бытовые системы очистки сточных вод — Публикации

Бытовые сточные воды попадают в септик, который отделяет твердые частицы от жидкости. Твердые частицы удерживаются в септике, а жидкости транспортируются к месту окончательной обработки почвы. Септик — это «биореактор», в котором микроорганизмы расщепляют органические вещества сточных вод на жидкости, газы и твердые частицы.Газы отводятся через вентиляционную трубу дома. Твердые частицы состоят как из накипи, так и из шлама. Накипь легче воды и всплывает на поверхность в септике. Твердые части тяжелее воды и опускаются на дно резервуара. Бактерии питаются отходами, и фракция, которая не может быть разложена, называется «илом». На дне септика скапливается ил, который необходимо периодически удалять.

Пять частей системы отвода сточных вод: (1) водопровод дома, (2) канализационная линия от дома к септическому резервуару, (3) септик, (4) выпускная канализационная труба из септика и (5) ) установка окончательной обработки почвы, которая может быть блоком поглощения почвы или лагуной.Все индивидуальные системы очистки сточных вод должны соответствовать требованиям раздела 62-03 1-03 Административного кодекса штата Северная Дакота. Городские / окружные отделы здравоохранения или медицинские округа нескольких округов требуют разрешения перед строительством новой домашней системы очистки сточных вод или при ремонте существующей системы. Во время процесса планирования и перед началом строительства уточните местные требования в местном административном офисе, который занимается системами очистки сточных вод.

Независимо от того, нужно ли вам разрешение, забота об основных вопросах здоровья человека требует, чтобы расположение отдельных компонентов домашней канализационной системы соответствовало определенным требованиям.Например, септик и почвопоглотитель следует размещать на расстоянии не менее 100 футов от любого частного колодца глубиной менее 100 футов и не менее 50 футов от колодца глубиной более 100 футов. Общепринятые безопасные расстояния показаны в таблице 1.

Когда система очистки сточных вод установлена, сделайте карту установки. Измеряйте и записывайте расстояния от септика, очистного резервуара и дренажного поля до надземных объектов, таких как здания, углы забора или большие деревья. Затем, после того, как территория зарастает травой, вы все еще можете найти составные части септической системы.

Домашняя канализация

Водопроводная система дома включает сточные трубы, вентиляционные трубы и водоотделители (рис. 1). Домашняя сантехника и домашние системы очистки сточных вод должны соответствовать Сантехническому кодексу штата Северная Дакота. Следование этому кодексу гарантирует, что водопроводная система будет безопасной и работать должным образом.

Рисунок 1. Сантехника дома включает в себя сливные и вентиляционные трубы, а также сантехнику.

Сточные и вентиляционные трубы обычно представляют собой одну и ту же трубу, при этом сточные воды текут вниз, а газы поднимаются по трубе. Вертикальная труба диаметром 3 или 4 дюйма служит основной трубой для отвода отходов, водяного пара и газов из дома. Основная труба также действует как отвод газов, которые собираются в септике. Газ из септика имеет неприятный запах, может вызвать серьезное заболевание, а в некоторых ситуациях может быть взрывоопасным. В холодную погоду газы, выходящие из трубы, содержат водяной пар, который образует слой инея, который может стать достаточно толстым, чтобы закрыть конец трубы.Чрезмерный снег на крыше также может заблокировать вентиляционную трубу. Закрытие вентиляционной трубы препятствует правильному дренажу приспособлений. Вытяжная труба, выступающая над крышей, должна быть изолирована, чтобы не допустить, чтобы мороз и снег закрывали ее.

Водоотделитель должен быть установлен в дренажной линии между каждым приспособлением и основной трубой. Уловитель предотвращает попадание канализационных газов в дом через светильники. Без вентиляционной трубы полный поток сточных вод в дренажной линии мог бы откачивать воду из ловушек и пропускать канализационные газы в дом.Иногда, в очень ветреную погоду, давление ветра на вентиляционную трубу может выталкивать канализационный газ через уловитель. Правильная вентиляция, установленная в соответствии с правилами сантехники, предотвратит эту проблему.

В штабеле необходима соответствующая очистка, чтобы можно было обслуживать и чистить водопровод и канализацию. Одна очистка должна быть установлена ​​у основания трубы, а вторая — в точке выхода канализационной трубы из дома. Одной очистки может быть достаточно, если штабель находится рядом с тем местом, где канализационная труба выходит из здания.

В старых домах можно найти сливные системы из чугуна или меди. В большинстве новых домов используются пластиковые канализационные трубы, указанные в нормах водоснабжения. При работе в старых домах избегайте прямого соединения медных труб с железом, поскольку в железе могут образоваться небольшие протечки из-за гальванического воздействия. Используйте изолированные соединители между медной и железной трубой, чтобы уменьшить эту проблему.

Домашняя канализационная труба должна иметь уклон от 1 до 2 процентов. Это падение примерно на 1-2 дюйма с 8 футов. На слишком плоском уклоне жидкость замедлится, позволяя твердым частицам осесть в канализационной трубе.На слишком крутом уклоне жидкости будут стекать с твердых частиц.

Канализационная линия от дома до септика может быть пластиковая канализационная труба с клеевым соединением или чугунная с хомутами из нержавеющей стали или свинцовыми муфтами. Если используется пластиковая труба, она должна иметь номинальное давление, равное Таблице 40 или выше. Стыки необходимо проклеить так, чтобы они были водонепроницаемыми и не допускали проникновения корней.

Отводная канализационная труба дома должна быть диаметром не менее 4 дюймов. Эта труба должна иметь равномерный уклон, без выступов и падений.Обычно иней накапливается в выпускной канализационной трубе сразу после того, как труба проходит через стену подвала или под ней. Если канализационная труба дома находится выше линии замерзания, эту проблему можно исправить, установив на трубу изоляцию из жесткого пенопласта толщиной 2 дюйма во время процесса установки. Изоляция из жесткого пенопласта должна выходить как минимум на 1 фут с каждой стороны трубы. Как правило, изоляция не требуется, если канализационная труба в доме находится на глубине более 4 футов ниже поверхности земли.

Не делайте крутых поворотов в канализационной системе дома.Когда необходимы изгибы под 45 или 90 градусов, используйте длинные изгибы (с длинным радиусом), чтобы змея сантехника могла пройти через канализационную линию. Если у вас нет длинных отводов, используйте несколько отводов на 22 с половиной градуса.

Ни при каких обстоятельствах не допускайте сброса сточных вод из фундамента подвала в канализацию дома. Эта вода перегрузит септическую систему. Это может вызвать обратное попадание воды и сточных вод в дом. Слить воду с фундамента подвала в отстойник. Установите отстойник и откачайте воду из дренажного поля.

Септики

Септики используются для очистки сточных вод на объектах более 120 лет. Септик может иметь одно или несколько отсеков. Одно- и двухкамерные септики обычно используются с индивидуальными системами очистки бытовых сточных вод. Хозяйственные сточные воды попадают в септик по отводной канализационной трубе дома (рисунок 2). После прохождения через входную перегородку твердые частицы отделяются от жидкости, поскольку сточные воды медленно проходят через септик.Некоторые твердые частицы оседают на дно резервуара, а другие плавают в слое накипи наверху. Бактериальное действие частично разлагает твердые вещества.

Рисунок 2. Типовой септик. Ил накапливается на дне, а пена плавает на поверхности жидкости.

Материал в септике разделяется на три отдельных слоя:

  1. Верхний слой плавающей накипи
  2. Средняя жидкостная зона
  3. Нижний слой ила

Слой накипи состоит в основном из кулинарных жиров и масел, мыльной пены и продуктов разложения, которые легче воды.Наибольшая бактериальная активность проявляется в слое ила, который состоит из твердых частиц тяжелее воды.

Жидкость, сброшенная из септика, называется сточными водами. Сточные воды из септика, содержащегося в надлежащем состоянии, слегка мутные и содержат мелкие взвешенные твердые частицы, бактерии и питательные вещества. Стоки септика нельзя сбрасывать непосредственно на поверхность земли или в поверхностные воды . Сточные воды на поверхности земли профессиональные санитары называют «дневным освещением». «Человеческие сточные воды на поверхности земли могут быть источником опасных заболеваний, передаваемых через воду, и производить неприятные запахи. Сточные воды должны доставляться на правильно спроектированное и построенное водосливное поле или лагуну для обработки.

Все бытовые сточные воды должны идти в септик. Бытовые сточные воды иногда называют «черной водой» или «серой водой», в зависимости от того, из какого прибора или приспособления они поступили. Независимо от источника, не позволяйте воде и другим подобным отходам проходить через септик.Серая вода, содержащая мыло или жир, направляемая прямо в водосток, быстро закупоривает поры почвы.

Калибр

Септики рассчитываются по вместимости жидкости, а не по общей вместимости. Емкость септика по жидкости — это объем сточных вод, которые он удерживает ниже выхода резервуара. Емкость по жидкости часто называют «рабочей емкостью» септика. Для дома необходимая вместимость зависит от количества спален, а не от количества человек в доме на момент строительства. В каждой спальне могут разместиться два человека, поэтому в стандартном доме с тремя спальнями может быть шесть человек, производящих бытовые сточные воды.

Расположение и установка

Септик должен находиться на расстоянии не менее 10 футов от дома. Бак должен быть выровнен прямо от точки выхода канализационной трубы из дома. Важно установить резервуар ровно, без наклона в любом направлении. Для откачки и очистки септик должен располагаться рядом с проезжей частью или другой подъездной дорогой.Большинство септических насосов перевозят от 50 до 100 футов шланга, поэтому резервуар должен быть доступен с такого расстояния. Выберите место вдали от зон с интенсивным движением транспортных средств. Никогда не размещайте септики под тротуарами или патио, где резервуар недоступен для откачки.

Домашняя система очистки сточных вод работает лучше всего, и ее легче обслуживать, если и септик, и дренажное поле расположены близко к поверхности земли. Неглубокий септик и дренажное поле обеспечивают легкий доступ к компонентам, а дренажное поле более эффективно очищает сточные воды. Для новых домов Санитарный кодекс Северной Дакоты рекомендует использовать отстойник в подвале (рис. 3), предназначенный для обработки сточных вод, если септик и дренажное поле могут работать под действием силы тяжести, а в доме есть подвальные туалеты и приспособления. Для этих типов систем канализационная труба выходит из дома через стену подвала. Отстойник поднимает воду в канализационную трубу. Если канализационная труба дома находится менее чем на 4 фута ниже поверхности земли, ее необходимо изолировать в траншее для защиты от замерзания. Готовые к установке станции отстойников для сточных вод в подвалах доступны в большинстве магазинов бытовой техники или хозяйственных товаров.

Рисунок 3. Установка неглубокого септика.

Наличие лифтового насоса в подвале имеет несколько основных преимуществ. Во-первых, это позволяет сточным водам из верхней части дома самотеком поступать в септическую систему. Это оказалось ценным во время наводнения или отключения электроэнергии. Во-вторых, домовладельцу не нужна подъемная станция, которая перекачивает все сточные воды из дома. В-третьих, отстойник в подвале включается только при использовании подвальных приспособлений. Наконец, он доступен для обслуживания и ремонта.

Во многих старых домах септик установлен ниже уровня цокольного этажа. В новых домах может быть глубокий септик, p , при отсутствии высокого уровня грунтовых вод (Рисунок 4) . Если подходящего уклона нет, на выходе из септика необходимо установить подъемно-насосную станцию, чтобы можно было установить дренажное поле на небольшой глубине. В областях, где уровень грунтовых вод может подниматься выше верха септика, домовладельцы должны герметизировать отверстия для впускных и выпускных труб, любые стыки, крышку септика и доступ к люкам, чтобы они были водонепроницаемыми.

Рисунок 4. Установка глубокого септика. Подходит для использования там, где нет высокого уровня грунтовых вод. Всегда уточняйте у производителя резервуара, имеет ли резервуар несущую способность для обработки покрывающего грунта.

Сточные воды из дома и бактерии обычно обеспечивают достаточно тепла, чтобы защитить септик от замерзания, даже если он расположен выше глубины промерзания. Когда верхняя часть септика устанавливается на расстоянии не более 2 футов от поверхности земли, покрытие верха резервуара 2-дюймовым изоляционным слоем из жесткого пенопласта поможет сохранить тепло в септическом резервуаре.Всякий раз, когда система строится выше глубины промерзания, очень важна прокладка всех канализационных труб с равномерным уклоном, без выступов или низов.

Строительство

Септики построены из устойчивых к коррозии и гниению материалов. При правильной установке они будут долгое время (30 лет и более) водонепроницаемыми. Чаще всего встречаются сборные железобетонные резервуары. Однако резервуары также могут быть построены из монолитного бетона или из бетонных блоков с сердцевиной, заполненной бетоном, армированным арматурой.Резервуары из бетонных блоков должны быть покрыты как минимум двумя слоями бетонной штукатурки. Также доступны септики из стекловолокна и прочного пластика. Их необходимо устанавливать, тщательно следуя инструкциям производителя, чтобы они выдерживали давление почвы и воды.

Септики должны быть рассчитаны на глубину жидкости не менее 3, но не более 6 1/2 футов. Расстояние по горизонтали между входом и выходом прямоугольных резервуаров должно быть примерно в три раза больше ширины резервуара.Поступающие твердые частицы будут оседать на этом расстоянии и не вытекать в дренажное поле. Круглые резервуары должны иметь внутренний диаметр не менее 5 футов.

Глубина жидкости в септике — это расстояние от выпускной трубы до дна резервуара. Вход септика должен быть как минимум на 3 дюйма выше выхода. В баке должно быть место над уровнем жидкости для скопления накипи. Минимум 20 процентов глубины резервуара для жидкости следует оставить в качестве надводного борта между выходным уровнем и крышкой септика.Для большинства выпускаемых танков это будет около 12 дюймов.

Перегородки на входе и выходе

Входные и выходные перегородки являются важными частями правильно установленного септика (рис. 2). Входная перегородка направляет поступающие сточные воды вниз в жидкую зону септика. Выпускная перегородка позволяет сточным водам выходить из жидкой зоны, удерживая накипь в резервуаре. Многие новые септики имеют съемный фильтр, встроенный в выпускную перегородку. Фильтр предотвращает попадание неразложимых материалов (презервативов, гигиенических салфеток и других предметов) в сливное поле.

Перегородки могут быть выполнены как неотъемлемая часть септика или прикреплены к резервуару после строительства. Пластиковые тройники диаметром четыре дюйма часто используются в качестве перегородок (рис. 2, 3 и 4).

Перегородки должны быть прочными и устойчивыми к коррозии. Прочный бетон, стекловолокно или пластик — отличные материалы. Никогда не используйте стальные перегородки, так как они быстро подвержены коррозии. Если перегородки закреплены болтами, используйте только болты из нержавеющей стали.

Нижняя часть входной перегородки должна быть не менее чем на 6 дюймов ниже поверхности жидкости, когда резервуар полон.Нижняя часть выпускной перегородки должна быть не менее чем на 18 дюймов ниже поверхности жидкости. Верх перегородок должен быть открытым и выступать не ближе 1 дюйма к крышке бака. Это необходимо для правильного отвода газов из бака.

Отверстия для доступа в септических резервуарах

Доступ к септикам необходим для осмотра и периодической очистки. Один люк диаметром не менее 15 дюймов должен быть наверху резервуара. Люк должен иметь бетонное покрытие с земляным покрытием не менее 6 дюймов, но не более 12 дюймов.Если верхняя часть резервуара находится более чем на 12 дюймов ниже уровня земли, к верхней части резервуара должны быть прикреплены удлинители, чтобы крышка находилась в пределах 12 дюймов от поверхности земли. В зонах с высоким уровнем грунтовых вод надставки и крышка должны быть водонепроницаемыми. Если доступ к люку находится на уровне земли, он должен иметь фиксирующую скобу или закрываться цепью с помощью висячего замка (Рисунок 5).

Рисунок 5. Способы крепления крышки люка для предотвращения несанкционированного доступа.

Чтобы проверить работу септика, резервуар должен иметь два смотровых отверстия, каждое от 4 до 6 дюймов в диаметре.Один должен находиться над входной перегородкой, а другой — над выходной перегородкой (Рисунок 2). Это позволяет легко проверить, правильно ли поступают сточные воды в резервуар или из него, и не произошло ли закупорки. Смотровые люки должны быть закрыты на уровне земли или чуть выше. Колпачки предотвращают утечку газа и не позволяют детям ронять предметы в бак.

Септики необходимо регулярно чистить, чтобы удалить ил, который скапливается на дне резервуара. Обратите внимание, что для очистки резервуара необходимо использовать люк, а не смотровые окна.Для большинства домов уборка каждые три года является удовлетворительной. Однако в доме с измельчителем мусора, которым пользуются жители, может потребоваться интервал очистки от одного до двух лет. Измельчители мусора увеличивают попадание органических веществ в септик.

Резервуары

Некоторые дома находятся в районах, где не работают септик и дренажное поле. Наиболее распространенными причинами являются места с высоким уровнем грунтовых вод, коренными породами близко к поверхности и очень маленькими участками с недостаточной площадью водосбора.Часто единственным вариантом является использование сборного резервуара для бытовых сточных вод (Рисунок 6). Люди, использующие сборные резервуары, должны соблюдать правила экономии воды, чтобы резервуар не наполнялся быстро. Резервуары для хранения необходимо откачивать на регулярной основе, а сокращение ежедневного использования воды в доме будет способствовать снижению годовых затрат на откачку.

Рисунок 6. Сборный бак для бытовых стоков. Необходимо периодически откачивать кровь (обычно каждые две недели или месяц).

Сборный бак должен быть водонепроницаемым и вмещать не менее 400 галлонов на каждую спальню в доме.Однако для любого дома минимальный размер резервуара должен вмещать не менее 1000 галлонов. Для обычного дома с тремя спальнями, в котором проживают четыре человека, резервуар емкостью 1200 галлонов обеспечит хранение на срок от шести до 10 дней. Сборный резервуар должен быть расположен так, чтобы он был доступен для насосной тележки при любых погодных условиях и где случайные разливы во время перекачивания не вызовут неудобств. Резервуар должен быть ровным и размещен на твердой, отстоявшейся почве, способной выдержать вес полного резервуара. Стояк сборного резервуара должен выходить на поверхность.Крышка должна иметь замок или закрываться цепью, чтобы дети или другие посторонние лица не могли проникнуть в нее (Рисунок 5).

Поскольку резервуар водонепроницаем, он может попытаться всплыть из земли сразу после откачки, если местный уровень грунтовых вод находится в пределах 3 футов от поверхности земли. В местах с высоким уровнем грунтовых вод могут потребоваться земляные анкеры. Как правило, лучше всего держать резервуар над уровнем грунтовых вод и откачивать при необходимости сточные воды из дома.

Может потребоваться установка счетчика для измерения расхода воды в доме и, следовательно, количества воды, поступающей в сборный резервуар.Периодически проверяя счетчик воды, вы сможете определить, когда резервуар заполнен. Лучшим методом было бы использование сигнализации о наводнении. Они могут быть электронными с удаленным считывателем в доме или плавающим индикатором, который выступает над поверхностью земли.

Насосные станции

Насосные станции необходимы в ситуациях, когда сточные воды не могут течь под действием силы тяжести и должны быть подняты к месту назначения. Во многих новых домах в подвальных помещениях используются лифты, а снаружи дома сточные воды самотеком проходят через септик к водостоку.Многие производители изготавливают комплектные, готовые к установке насосные станции для подвалов. Многие старые системы на месте имеют насосные станции, которые перекачивают всю воду, поступающую из септика, в канализацию (рис. 7). Перекачивание требуется при установке глубокого септика и неглубокой установки абсорбции почвы или когда блок абсорбции почвы находится на большей высоте, чем септик. Система поглощения грунта насыпи потребует насосной станции. Насосная станция состоит из двух основных частей — водонепроницаемого резервуара и насосной системы, включающей насос, двухпозиционные переключатели, систему сигнализации и электропроводку.

Рисунок 7. Камера откачки стоков септика. Производительность должна составлять около четверти суточного объема сточных вод. Резерв плюс рабочая мощность должны равняться примерно суточному объему сточных вод. Это дает время исправить любые проблемы с перекачкой.

Танки

Бак с насосом должен быть водонепроницаемым. В противном случае грунтовые воды могут просочиться в резервуар, а избыток воды легко перегрузит дренажное поле. Независимо от того, находится ли насосная станция в подвале или снаружи, резервуар должен иметь достаточный объем ниже впускной трубы, чтобы вмещать около суток сточных вод.Резервуар должен вмещать около четверти дневного объема сточных вод между уровнями включения и выключения регуляторов насоса. Некоторая резервная емкость в перекачивающем баке должна быть доступна на случай отказа насоса. Разумная резервная мощность составляет три четверти расчетного суточного объема сточных вод.

Например, для дома с тремя спальнями с проектным объемом 450 галлонов в день (gpd) требуется резервуар с рабочим объемом около 110 галлонов (объем между подачей и откачкой) и резервной емкостью около 330 галлонов.Рабочий объем плюс резервная емкость равняются примерно 450 галлонам, или суточному хранению сточных вод.

Органы управления насосом часто имеют ограниченный диапазон между включением и выключением. Обычны диапазоны от 12 до 30 дюймов. В следующей таблице приведены некоторые объемы круглых резервуаров в галлонах на фут глубины.

Вместимость прямоугольных резервуаров в галлонах на фут глубины можно рассчитать, умножив длину в футах на ширину в футах на 7,5. Например, прямоугольный резервуар с внутренней шириной 4 фута и внутренней длиной 5 футов имеет емкость 4 x 5 x 7.5 или 150 галлонов на фут глубины. С 12-дюймовым регулированием включения-выключения для насоса этот резервуар легко справится с домом с тремя спальнями. Для круглого резервуара потребуется диаметр не менее 48 дюймов, но если бы параметр включения-выключения был 30 дюймов, можно было бы использовать резервуар диаметром от 30 до 36 дюймов.

Материалы резервуаров насосной станции включают бетон (аналогично сборным резервуарам), секции бетонных водопропускных труб и готовые к установке пластиковые блоки. Металлические резервуары служат недолго, потому что сточные воды очень агрессивны.Установки с открытым дном, такие как секции бетонных водопропускных труб, должны иметь водонепроницаемый монолитный бетонный пол. Все стыки между секциями водопропускных труб должны быть герметизированы, чтобы они были водонепроницаемыми. Флотация может быть проблемой для сборных резервуаров в условиях высокого уровня грунтовых вод. В этом случае могут потребоваться грунтовые анкеры для предотвращения движения вверх.

Надежная крышка люка должна быть расположена в верхней части перекачивающего резервуара. Крышка должна быть запираемой, чтобы дети не могли ее снять.

Насосы для сточных вод

Многие производители делают подъемные насосы специально для сточных вод. Подъемные насосы должны быть прочными и устойчивыми к коррозии, иметь герметичные двигатели и электрические соединения. Они должны выдерживать кислотную и коррозионную среду, присутствующую в резервуарах для сточных вод. Водосливные насосы, продаваемые в бытовых и хозяйственных магазинах для дренажных вод из подвала, не рекомендуется использовать на станциях канализационных подъемников. Пьедестальные отстойники с открытым двигателем не должны использоваться, кроме как в аварийной ситуации.

Все подъемные насосы предназначены для работы под водой. Корпуса насосов обычно изготавливаются из литой бронзы, чугуна и пластика. Все болты, гайки и винты из нержавеющей стали. Насос должен быть установлен на бетонном блоке или пьедестале на дне резервуара, чтобы песок и другие твердые частицы не попадали в насос и не отправлялись на дренажное поле.

Производительность насоса оценивается по тому, какой расход может быть произведен по сравнению с величиной напора (вертикальный подъем плюс потери на трение), который он поднимает. Например, насос с двигателем мощностью 3/4 лошадиных сил может перекачивать 40 галлонов в минуту (галлонов в минуту) при подъеме на 15 футов.При подъеме на 25 футов тот же насос будет иметь расход всего 15 галлонов в минуту.

Скорость потока обычно не является ограничивающим фактором при выборе насоса при перекачке в траншеи или абсорбционный слой. Однако максимальная подъемная способность насоса может быть ограничивающим фактором. Всегда определяйте вертикальный подъем, измеряя расстояние от выхода насоса до выхода трубы в дренажном поле. Выберите насос с максимальной грузоподъемностью как минимум на 5 футов выше этой разницы в высоте. Используйте гибкую пластиковую трубу диаметром 1¼ дюйма или больше от насосной станции до дренажного поля.Пластиковая труба должна быть заглублена ниже глубины промерзания с равномерным уклоном обратно в насосную камеру. Зимой вода в линии должна сливаться обратно в насосную станцию, чтобы не допустить замерзания. Низкие места в неглубокой заглубленной трубе замерзнут.

При выборе насоса для системы абсорбции грунта насыпи выберите насос таким образом, чтобы его производительность составляла около 7,5 галлонов в минуту на 100 квадратных футов площади каменного дна. Например, насыпь для дома с тремя спальнями имеет площадь каменного дна около 300 квадратных футов, поэтому скорость потока насоса должна составлять около 27 галлонов в минуту.Насос должен иметь такую ​​производительность при требуемом напоре. Требуемый напор будет равен разнице высот в футах между выходом насоса и насыпью плюс потери на трение в трубе плюс 5 футов. Для насыпных систем используйте пластиковую трубу диаметром не менее 1,5 дюйма. При скорости откачки 27 галлонов в минуту потери на трение в трубе будут составлять около 5 футов потери напора на 100 линейных футов трубы.

Пример: необходимо выбрать насос для подъема 27 галлонов в минуту сточных вод из насосной камеры в насыпь для дома с тремя спальнями.Насыпь находится на расстоянии 200 футов от резервуара насоса и на 10 футов по вертикали выше отметки выхода насоса. Насос должен преодолевать напор 10 футов (для разницы высот) + 10 футов (для потерь на трение) + 5 футов = 25 футов. Выбранный насос должен подавать около 27 галлонов в минуту на высоте примерно 25 футов.

Установите насос с помощью муфты или быстроразъемной муфты рядом с верхней частью бака насоса. Это упрощает установку и снятие насоса. Не устанавливайте обратный клапан на выходе из насосной станции.Если в насосе есть встроенный обратный клапан, снимите его. Оберните выпускную трубу петлей с дренажным отверстием диаметром ¼ дюйма, просверленным в нижней точке петли. Сливное отверстие позволяет воде из трубы стекать обратно в резервуар насоса после выключения насоса.

Управление насосом

Все насосы для сточных вод необходимо включать и выключать в зависимости от уровня жидкости в резервуаре. Самым распространенным средством управления включением / выключением насоса является переключатель контроля уровня ртути, запечатанный в устойчивой к выходящим потокам пластиковой или резиновой груше (рис. 8).Длина шнура между точкой крепления и ртутной лампой определяет уровень воды, на котором насос включается и выключается.

Рисунок 8. Органы управления насосом уровня жидкости. Все электрические соединения должны находиться вне насосной камеры и на поверхности земли.

Электромонтажник должен выполнить монтаж всей электропроводки насосной станции. Электрические розетки нельзя устанавливать внутри резервуара насоса. Нормы водоснабжения штата требуют, чтобы все электрические соединения находились за пределами резервуара насоса.В переключателях управления обычно используются дополнительные вилки, в которых шнур управления подключается к электрической розетке, а электрический шнур насоса подключается к вилке шнура управления. Всепогодный бокс за пределами перекачивающего резервуара должен использоваться для электрической розетки, обслуживающей насос.

Насосы

должны иметь систему аварийной сигнализации, чтобы предупреждать домовладельца, если насос перестает перекачивать. Система аварийной сигнализации обнаруживает отказ насоса, когда вода поднимается выше регулятора подачи насоса. Датчик представляет собой еще один переключатель контроля уровня ртути в водонепроницаемой лампочке.Обычно он устанавливается на 3–6 дюймов выше, чем датчик уровня воды при подаче насоса. Цепь сигнализации отказа насоса должна быть установлена ​​в электрической цепи, отдельной от насоса.

Домовладелец может выбрать один из нескольких методов сигнализации, чтобы предупредить о неисправности насоса. Распространены выносные сигнализации, расположенные в удобном месте в доме или гараже. Их можно запрограммировать так, чтобы они издавали звук, похожий на дымовой извещатель, мигали светом или звонили по телефонному номеру. Многие аварийные сигналы находятся на резервуаре насоса на опоре и используют либо световой сигнал, либо зуммер, чтобы предупредить об отказе насоса.Некоторые используют свет, направленный на окно в доме.

Выпускная канализация септика

По выпускной канализационной трубе сточные воды из септика попадают в насосную камеру или на дренажное поле. Выпускная канализационная труба должна быть водонепроницаемой на выходе из септика и иметь диаметр не менее 4 дюймов. Пластиковая труба (ПВХ или АБС) должна быть марки 40. Пластиковая труба с меньшей толщиной стенки часто оседает при оседании почвы. Укладывайте трубу с минимальным уклоном 1/8 дюйма на фут.Для выпускной канализационной трубы не требуется максимального уклона, так как по ней проходит только жидкость. Выпускная канализационная труба должна быть проложена ровно, без углублений, где сточные воды могут собираться и замерзать.

Системы поглощения почвы

Система поглощения почвы должна работать круглый год. Это означает, что он должен проникать в сточные воды во время влажных весен и холодных зим. Сточные воды из септика на 99% состоят из воды, но также содержат биологический материал (мелкие частицы). Дополнительная обработка биологического материала происходит в системе поглощения почвы (рис. 9).Площадь поглощения почвы должна быть такой, чтобы она могла проникать в ежедневный поток сточных вод из дома, а также эффективно разлагать биологические материалы в сточных водах.

Рисунок 9. Расположение зоны биологической очистки под водосборным полем.

Способность почвы обрабатывать и проникать в сточные воды зависит от текстуры и местной гидрологии на глубине, где сточные воды будут попадать в почву. Раньше проводился «перколяционный» тест, и результаты использовались для определения размера системы поглощения почвы.Скорость инфильтрации почвы обычно выражалась в «минутах на дюйм» или mpi. Чем ниже mpi, тем выше скорость инфильтрации. Однако во многих ситуациях тесты на перколяцию оказались ненадежными. В настоящее время многим местным медицинским округам требуется зарегистрированный классификатор почвы для определения текстуры почвы и местной гидрологии грунтовых вод для целей проектирования. Тесты на просачивание все еще принимаются в некоторых медицинских округах или если участок дома был создан с насыпной почвой. Процедура проведения теста на перколяцию приведена в Приложении А.

Поглощающие траншеи

Траншеи — наиболее распространенное и эффективное дренажное поле. Их можно использовать в районах, где исторический высокий уровень грунтовых вод находится минимум на 24 дюйма (2 фута) ниже дна траншеи. Однако предпочтительно расстояние 36 дюймов или более между высоким уровнем грунтовых вод и дном траншеи. Траншеи наиболее подходят для текстуры почвы со скоростью просачивания 60 минут на дюйм (mpi) или меньше (Таблица 3). Траншеи могут использоваться на почвах от 61 до 90 м / дюйм при условии отсутствия высокого уровня грунтовых вод и использования траншей адекватной длины.Для почв со скоростью фильтрации от 61 до 90 миль на дюйм увеличьте площадь траншеи на 25 процентов по сравнению с площадью, необходимой для почвы со скоростью фильтрации 60 миль на дюйм. Для почв со скоростью просачивания более 90 м / дюйм траншеи не должны использоваться в качестве системы поглощения почвы без консультации с местным санитарным врачом.

Площадь (длина и ширина) необходимой абсорбционной траншеи для данного дома и участка основана на среднесуточном потоке сточных вод и текстуре почвы на глубине дна траншеи.Если структура почвы является смешанной, например, мелкий песок с примесью ила, рассчитайте более мелкую почву. Убедитесь, что построили по крайней мере такое количество поглощающей траншеи. Многие домовладельцы и установщики считают, что это больше траншеи, чем им требуется, и устанавливают меньше траншеи, чтобы сэкономить деньги. Обычно это заканчивается ложной экономией. Система выходит из строя в течение нескольких лет, и затем необходимо провести дополнительную работу по ее обновлению. Рекомендации для дна траншеи основаны на долговечной системе обработки, а не на временном решении.Требования к площади дна траншеи снижаются со временем из-за накопления биологического материала на дне траншеи.

Строительство траншеи

Траншеи сооружаются с использованием экскаватора с обратной лопатой. Обычно используется ковш шириной от 24 до 36 дюймов. Чем больше ковш, тем шире траншея, что увеличивает площадь дна траншеи и уменьшает длину траншеи. Не допускайте попадания колесных следов в траншею, так как уплотнение будет герметизировать поверхность, что значительно снизит эффективность абсорбционной траншеи.

Дно каждой траншеи должно быть ровным по всей длине. Выровненное дно траншеи позволяет стокам равномерно просачиваться по всей длине. Если дно траншеи имеет уклон, все сточные воды будут собираться в низинах. Это может привести к преждевременному выходу из строя или дневному освещению сточных вод. В большинстве ситуаций максимальная длина любой траншеи не должна превышать 100 футов от точки, где сточные воды входят в траншею. Траншея может достигать 200 футов в длину, если сточные воды доставляются в центр.На наклонной поверхности траншеи должны повторять контур откоса, чтобы дно траншеи было ровным по всей своей длине (Рисунок 10).

Рисунок 10. Траншеи построены по контуру откоса. Дно траншеи должно быть ровным.

Никогда не сооружайте траншеи в суглинках или глинистых почвах во влажных условиях. На глубине, где будет дно траншеи, возьмите образец почвы и определите влажность почвы. Если почву можно намотать нитью диаметром 1/8 дюйма без разрушения, значит, она слишком влажная для рытья траншей.Влажная почва будет уплотняться и размазываться, герметизируя траншею и значительно увеличивая вероятность поломки. Если почва достаточно сухая для строительства, она рассыпется, когда вы попытаетесь свернуть ее в нитку.

Каменные траншеи

Траншеи с использованием щебня в качестве опоры для перекрывающих пород могут быть построены от 18 до 36 дюймов в ширину и от 6 до 48 дюймов в глубину. Глубина щебня зависит от глубины траншеи (Рисунок 11) и распределительной трубы. В траншее используйте промытую щебень диаметром от до 2½ дюймов (некоторые поставщики называют ее каменной прослойкой).Промытый камень важен, потому что к большинству горных пород прилипает мелкая глина. При использовании немытой породы глина смывается стоками и оседает на дне траншеи. Это может снизить скорость проникновения и привести к преждевременному выходу из строя. Глубина почвенного покрова над скалой будет зависеть от глубины разводки.

Рисунок 11. Поперечный разрез каменной впитывающей траншеи.

Для распределительной трубы используется пластиковая канализационная труба диаметром четыре дюйма с отверстиями диаметром ½ дюйма или более, расположенными на расстоянии 12 дюймов или ближе (Рисунок 12).Он доступен в магазинах товаров для дома и в хозяйственных магазинах. Распределительная труба может иметь небольшой уклон (падение на 1-2 дюйма на 100 футов), чтобы помочь распределить сточные воды по всей длине траншеи. Над трубой должно быть не менее 2 дюймов каменного щебня. Камень под трубой распределяет сточные воды по дну и боковым стенкам траншеи, позволяя жидкости проникать в почву. Труба ориентируется в траншее отверстиями вниз. При использовании трубы с двойным рядом отверстий поместите трубу отверстиями вниз в положение «5 часов» и «7 часов».

Рисунок 12. Траншея, засыпанная гравием, с пластиковым ящиком на переднем плане.

Камень необходимо накрыть, чтобы предотвратить просачивание почвы и закупорку промежутков между камнями (Рисунок 13). Можно использовать несколько продуктов. Чаще всего используется красная канифольная бумага или геотекстильная ткань. Также можно использовать слой сена или соломы от 4 до 6 дюймов. Не используйте пластик (черный или прозрачный) для покрытия камней в траншее. После засыпки скалы засыпьте траншеи землей.Заполните траншеи засыпкой от 4 до 6 дюймов, чтобы обеспечить оседание.

Рисунок 13. Траншея, засыпанная гравием, покрыта геотекстильной тканью.

Траншеи без гравия

В системах траншей без гравия используются пластиковые трубы или камеры (рис. 14–17) вместо щебня для опоры перекрывающих пород. С этими продуктами не требуется камня в траншеях. Системы без гравия становятся все более распространенными, потому что они могут быть установлены меньшим количеством бригад, требуют менее тяжелого оборудования и обеспечивают больший объем сточных вод в траншее.Как и в любой траншейной системе, дно траншеи должно быть ровным для хорошего распределения стоков.

Рис. 14. Поперечное сечение конструкции траншеи без гравия с использованием пластиковой трубы (внешний диаметр 10 или 12 дюймов), заключенной в носок из геотекстильной ткани.

Рисунок 15. Цилиндрическая труба без гравия в неглубоких траншеях. Обратите внимание на покрытие из геотекстиля.

Рис. 16. Поперечное сечение конструкции траншеи без гравия с использованием пластиковой камеры (иногда называемой блоком камеры).

Рис. 17. Камерная система без гравия, устанавливаемая на очень маленьком участке дома. Обычно камеры используются в траншеях.

Площадь дна траншеи определена по Таблице 3 с использованием 6 дюймов гравийной колонны. Как в трубной, так и в камерной конструкции используется эквивалент траншеи шириной 3 фута. Например, предположим, что мы хотим установить систему траншей без гравия для дома с тремя спальнями с илистым суглинком на дне траншеи.Из Таблицы 3, необходимая нижняя площадь будет составлять 300 квадратных футов на спальню, что в сумме составляет 900 квадратных футов. Для использования траншеи эквивалентной ширины 3 фута требуется 300 футов траншеи. Мы могли заложить три траншеи длиной 100 футов каждая или четыре траншеи длиной 75 футов каждая.

В системе труб без гравия используется пластиковая гофрированная труба, покрытая носком из неразлагаемой геотекстильной ткани. Его можно установить в траншеях шириной от 18 дюймов до максимальной глубины 4 фута. Внешний диаметр трубы составляет 12 дюймов, что обеспечивает окружность чуть более 3 футов.Это эквивалентно траншеи шириной 3 фута, потому что область обработки биоматом образуется на носке с внешней стороны трубы и увеличивает площадь инфильтрации. Система камер также имеет максимальную глубину захоронения 4 фута. Конструкция камеры имеет различные варианты ширины от 18 дюймов до 3 футов. Выбор основан на требованиях к участку и структуре почвы.

Распределение сточных вод

Большинство дренажных полей траншей имеют от двух до четырех отдельных траншей, требующих некоторого метода равномерного распределения стоков между траншеями.Обычно используются два метода: дроп-боксы и распределительные ящики. Отводные боксы используются на наклонных участках, где траншеи выровнены по контуру откоса (Рисунок 9). Распределительные коробки используются на ровной местности, где отметки всех днов траншеи примерно одинаковы.

Коробки для выпадения

Капельные бункеры являются предпочтительным методом распределения сточных вод и могут использоваться на почти ровной или наклонной поверхности (Рисунки 18, 19 и 20). Капельные ящики обычно изготавливаются из бетона или пластика.У них есть вход, два выхода, которые распределяют сточные воды в траншею, и выход, который направляет перелив в следующий отводной бокс. Впускной и выпускной патрубки обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Отводные ящики позволяют полностью использовать траншею до того, как стоки попадут в следующую траншею. Отводные ящики необходимы для траншейных систем, установленных на склонах холмов. Очень важно равномерное распределение стоков по всему дренажному полю. В противном случае все сточные воды будут собираться в низинах и перегрузить почву.Если траншея становится перегруженной и сточные воды выходят на поверхность, выпускные отверстия из отводной коробки могут быть заблокированы, чтобы дать траншеи время восстановить свою способность проникать сточные воды.

Рис. 18. Отводная коробка, показывающая отметки впускной и выпускной трубы.

Рис. 19. Расположение отводных боксов, используемых для распределения стоков в систему абсорбционных траншей.

Рис. 20. Бетонные капельные ящики, используемые для распределения стоков в траншеи для поглощения.Обратите внимание, что расстояние между траншеями составляет 6 футов, минимальное расстояние разделения. Траншея справа засыпана, а траншея слева готова к засыпке сеном, соломой, необработанной строительной бумагой или геотекстилем.

Распределительные коробки

Распределительные коробки используются только на ровной местности (Рисунок 21). Распределительные коробки обычно изготавливаются из бетона или пластика. У них есть вход и, как правило, по три выхода для каждой впитывающей канавки.Впускной и выпускной патрубки обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Все выходы из распределительной коробки расположены на одной высоте, поэтому очень важно иметь основание под ящиком из щебня или гравия, чтобы оно оставалось ровным. Однако на практике из-за воздействия мороза или затопления удерживать все выпускные отверстия на одной и той же высоте в течение всего срока службы системы практически невозможно. Если ящик наклонится, траншея, обслуживаемая самым нижним выпускным отверстием, получит наибольшее количество сточных вод.По этой причине распределительные коробки можно использовать только там, где высота самой нижней траншеи достаточно высока для обратного стока в распределительную коробку без просачивания с поверхности.

Рис. 21. Распределительная коробка, используемая для распределения стоков в систему абсорбционных траншей.

Обычным признаком проблем с распределительной коробкой является то, что почва в одной траншее становится влажной, а в других остается сухой. Чтобы проверить наличие этой проблемы, откройте верх распределительной коробки и проверьте поток воды к выпускным отверстиям.Возможно, вам придется копнуть коробку и снова выровнять ее. После выравнивания ящика выпускное отверстие, ведущее в траншею, которая была мокрой, можно временно закрыть (две-четыре недели), чтобы траншея могла быть оперена.

Абсорбционные кровати

Поглощающие гряды в основном представляют собой вырытые в грунте ямы прямоугольной формы (Рисунок 22). В зависимости от участка дома глубина может составлять от 1 до 4 футов. Их нельзя использовать в местах с уклоном более 6 процентов. Абсорбционные слои не так эффективны при очистке стоков, как траншеи, потому что абсорбционные слои имеют меньшую площадь боковых стенок для инфильтрации.Следовательно, площадь дна требуется примерно на 25-50 процентов больше, чем для траншей. Даже с учетом большей площади дна абсорбционные кровати требуют меньше общей площади двора, чем траншеи, и могут использоваться на небольших участках домов. Текстура почвы и количество спален в доме определяют необходимую площадь дна абсорбционной кровати (Таблица 4).

Рисунок 22. Устройство и компоновка абсорбционного слоя.

Поглощающий слой следует копать с помощью обратной лопаты.По дну станины нельзя передвигать колесную или гусеничную технику. Дно абсорбирующего слоя должно быть ровным во всех направлениях. На дно кровати должно быть помещено не менее 6 дюймов камня. Используйте промытый камень диаметром от до 2½ дюймов. Камень необходимо промыть, чтобы удалить частицы глины. При использовании немытой породы глина смывается стоками и оседает на дне пласта. Это может снизить скорость проникновения и привести к преждевременному выходу из строя.

Трубы в абсорбционных слоях обычно изготавливаются из перфорированного пластика диаметром 4 дюйма.Трубы должны быть ровными, на расстоянии 4–6 футов друг от друга и на расстоянии 1½–3 футов от края кровати. Трубы обычно соединяются на концах, образуя непрерывную петлю, хотя они могут заканчиваться, как показано на Рисунке 22. Четырехходовой тройник будет распределять сточные воды, но также можно использовать распределительную коробку. Все стыки необходимо проклеить. Затем промытую породу помещают над распределительной трубой на глубину от 2 до 4 дюймов. После того, как распределительная труба засыпана камнем, над камнем необходимо установить сепаратор почвы.Допустимы любые из следующих материалов: слой сена или соломы от 4 до 6 дюймов, необработанная строительная бумага (называемая красной канифольной бумагой) или геотекстиль, специально разработанный для дренажных полей. Покройте грядку слоем верхнего слоя почвы от 6 до 18 дюймов и сформируйте корону, чтобы учесть любое оседание, а также дайте грядке пролить воду. Неглубокие абсорбционные пласты часто имеют постоянную насыпь. Не сажайте деревья или кустарники поверх абсорбирующей грядки.

Курган канализации

Канализационные курганы ведут свое происхождение от первых курганов «НОДАК», которые Дж.Клейтон Рассел и Ричард Витц спроектировали его в 1947 году в Государственном университете Северной Дакоты. На протяжении многих лет конструктивные параметры и формы курганов постоянно менялись по мере появления все большего количества исследовательской информации. Текущие параметры конструкции насыпи позволяют использовать больше воды и использовать другие методы строительства, чем многие предыдущие конструкции.

Насыпь сточных вод — это специальная конструкция дренажного поля, используемая в местах с высоким уровнем грунтовых вод (в пределах 2–3 футов от поверхности) и почвами с низкой скоростью инфильтрации.Насыпь сточных вод использует более высокую скорость инфильтрации поверхностных почв по сравнению с подповерхностными почвами. Над существующей поверхностью земли сооружается насыпь канализации. Насыпь — это, по сути, слой с высокой скоростью инфильтрации, установленный поверх песчаной насыпи, разложенной по существующей земле (Рисунок 23). Слой с высокой скоростью инфильтрации может быть построен с использованием чистой породы или систем без гравия (Рисунок 24). Область, где песок соприкасается с существующей землей, называется базальной областью. На почвах с низкой скоростью инфильтрации базальная площадь должна быть достаточно большой, чтобы обеспечить просачивание ежедневного объема сточных вод на поверхность почвы.В условиях высокого уровня грунтовых вод приподнятый слой позволяет проводить биологическую очистку до того, как сточные воды просачиваются в грунтовые воды.

Рисунок 23. Конструктивные особенности насыпи канализации.

Рис. 24. Поперечное сечение насыпи сточных вод, показывающее два типа систем безгравийного выщелачивания.

Стоки перекачиваются в систему насыпи и распределяются по слою быстрой инфильтрации под давлением (Рисунок 25).Сточные воды перекачиваются к насыпи через пластиковую трубу диаметром 1,5 дюйма или больше. Бак насоса должен быть достаточно большим, а органы управления насосом должны быть установлены таким образом, чтобы доза, равная примерно четверти дневного объема сточных вод, сбрасывалась в насыпь при запуске насоса. Проектная нагрузка дома с тремя спальнями составляет 450 галлонов в сутки, поэтому насос должен пропускать около 110 галлонов на дозу. Это обеспечивает период отдыха между дозами и позволяет стокам проникнуть до следующей дозы. Кроме того, это увеличивает срок службы насоса.Частый запуск и остановка насоса сокращают срок службы двигателя.

Рисунок 25. Септик, насосная камера и насыпь сточных вод.

Насыпи сточных вод всегда должны проектироваться с системой распределения сточных вод под давлением (Рисунок 26). Система распределения под давлением равномерно распределяет сточные воды по всей площади основания и помогает предотвратить перегрузку в любом месте под насыпью. Пластиковые трубы могут быть проложены либо в каменном дне, либо в трубе без гравия.Производители труб без гравия изготавливают изделия специально для использования в канализационных насыпях.

Рисунок 26. Система распределения давления с использованием двух параллельных труб с центральной подачей. Насос в насосной камере подает сточные воды под давлением.

Система распределения давления состоит из трубы ПВХ диаметром 1¼ или 1½ дюйма. Диаметр трубы важен, потому что слишком большой диаметр (например, 2 дюйма) может привести к неравномерному распределению сточных вод.Для насыпи сточных вод, требующей 6-футовой или более узкой зоны быстрой инфильтрации, используются две параллельные трубы. Для насыпи сточных вод, требующей зоны быстрой инфильтрации шириной от 7 до 10 футов, используются три параллельные трубы. При использовании пластиковых систем без гравия вместо горных пород труба распределения давления крепится внутри камеры или трубы.

Распределительные трубы должны иметь отверстие диаметром ¼ дюйма через каждые 40 дюймов в нижней части трубы. Стыки труб и заглушки необходимо проклеить. В противном случае они разойдутся во время строительства, под давлением или позже из-за оседания и морозного пучения.Трубы соединяются в центре, где сточные воды попадают в систему распределения под давлением из нагнетательной трубы насоса. Для защиты от замерзания распределительная труба и напорная труба должны быть спроектированы так, чтобы сливать воду при выключенном насосе. Этого можно добиться, используя дренажное отверстие диаметром ¼ дюйма в нагнетательной трубе в резервуаре насоса.

Калибр

Базальная площадь насыпи (площадь контакта насыпного песка с существующей почвой) определяет все остальные расчетные параметры насыпи.Базальная площадь определяется структурой существующей почвы. Для медленно проницаемых глинистых и глинистых суглинков используйте расчетную норму нагрузки сточных вод от 0,20 до 0,25 галлона в день на квадратный фут.

Пример: для дома с тремя спальнями, производящего 450 галлонов сточных вод в день, площадь контакта между насыпным песком и существующей землей должна составлять от 1800 футов2 (450 галлонов в сутки ÷ 0,25 галлонов в сутки / фут2) до 2250 футов2 (450 галлонов в сутки ÷ 0,20 галлонов в сутки / фут2). На рисунке 27 показан холм для дома с тремя спальнями.Площадь основания этого холма на ровной поверхности составляет 2150 квадратных футов. Необходимое количество чистого, промытого песка составляет около 72 кубических ярдов.

Рисунок 27. Канализационная насыпь на равнине. Размеры были рассчитаны на основе сточных вод из дома с тремя спальнями с насыпью, построенной над глиняным суглинком, в глинистую почву.

Зона быстрой инфильтрации определяется с использованием скорости всасывания среднего песка. Средний песок имеет коэффициент загрузки 1.2 галлона в день на квадратный фут. Используя пример дома с тремя спальнями, требуемая площадь каменного основания составляет 375 футов2 (450 галлонов в день ÷ 1,2 галлона / день / фут2). Если вместо камня используется система без гравия, ее размер должен обеспечивать 375 футов2 зоны быстрого проникновения. Для почв с низкой проницаемостью сохраняйте ширину распределительной трубы от 4 до 6 футов. В нашем примере дома с тремя спальнями каменная насыпь или системы без гравия будут иметь длину около 375 футов2 ÷ 6 = 63 фута. Для каменного ложа шириной 6 футов и толщиной 12 дюймов потребуется около 14 кубических ярдов промытой породы.Для систем без гравия требуются два ряда пластиковых камер или два ряда труб без гравия, каждый длиной 63 фута.

Курганы должны располагаться на плоских участках или гребнях холмов; однако они могут быть построены на наклонной поверхности (Рисунок 28). Однако текстура почвы и скорость просачивания определяют максимальный уклон. Например, если структура верхнего слоя почвы представляет собой глинистый суглинок со скоростью просачивания 120 м / дюйм, то уклон грунта не должен превышать 3% (3-футовый перепад высот на 100 футов).Если скорость просачивания составляет от 60 до 120 миль на дюйм, тогда уклон грунта не должен превышать 6 процентов, а если скорость просачивания составляет 30 миль на дюйм или меньше, то насыпи могут быть построены на склонах до 12 процентов.

Рисунок 28. Канализационная насыпь на наклонной местности. Для большинства почв максимальный уклон не должен превышать 6 процентов (6 футов перепад высот на 100 футов). Размеры были рассчитаны для количества сточных вод из трехкомнатного дома с насыпью, построенной над суглинком до глинистой почвы.

Когда насыпь строится на склоне, только зона контакта песка и почвы под распределительной зоной (каменистая или без гравия) и спуск оттуда может считаться базальной зоной. В условиях наклонной почвы концы и часть насыпи, расположенная вверх по склону, получают очень мало сточных вод и не способствуют увеличению площади инфильтрации.

Строительство

Курганы требуют очень кропотливой и осторожной практики строительства. Известно, что насыпи разрушаются по двум основным причинам: слишком малая базальная площадь для сточных вод из дома и плохие методы строительства.Чтобы насыпь функционировала в соответствии с планом, необходимо очень тщательно соблюдать методы строительства. Кроме того, домовладелец должен использовать воду с умом.

Первым шагом в строительстве насыпи является скашивание травы или растительного покрова в прикорневой области до максимальной высоты 2 дюйма и удаление всех обрезков. Затем закопайте сливную линию от насосной станции. Трубопровод должен быть установлен ниже уровня замерзания или с равномерным уклоном назад к насосной камере, чтобы он стекал после отключения насоса. Вынутую траншею необходимо засыпать, а почву плотно утрамбовать, чтобы не допустить вытекания сточных вод по трубе.

Далее идет подготовка земли. Земля должна быть взорвана или окучена чизельным плугом или зубьями ковша обратной лопаты. После подготовки поверхности запрещается движение колес в базальной зоне. Колесный транспорт запечатывает почву. Не работайте в условиях влажной почвы, потому что влажная почва уплотняет, размазывает и уплотняет почву.

Далее идет насыпка песка. Песок для заполнения следует промыть и проверить , чтобы убедиться, что он содержит не более 10 процентов мелких частиц . Для проверки насыпьте 2,5 дюйма песка в литровую банку и добавьте воды примерно на три четверти.Накройте крышкой и встряхните, чтобы песок и вода смешались. Дайте смеси постоять час и измерьте скопление ила и глины на песке. Если глубина составляет дюйма или меньше, песок достаточно чистый для использования в насыпи. Это испытание следует провести до того, как песок будет доставлен на площадку. Песок из карьера варьируется в широких пределах, даже из одной и той же области карьера, и его не следует использовать.

Поместите чистый песок, начиная с одного конца, и двигайтесь к другому концу. Двигайтесь по песку по мере продвижения. Формируйте песок с помощью экскаватора с гусеницами или гусеничного трактора, но убедитесь, что у вас есть по крайней мере 6 дюймов песка под гусеницами.Колесные транспортные средства не должны использоваться для этой операции. Не позволяйте гусеницам идти прямо по земле. После формования тракторным ножом выровняйте и выполните окончательную формовку вручную. Верх песчаной подушки должен быть ровным по всей длине насыпи.

Для каменных пластов на песке необходимо сформировать траншею глубиной около 12 дюймов и шириной 6 футов необходимой длины. Поместите 6 дюймов камня диаметром от до 3 дюймов в траншею. Поместите распределительную трубу на камень и накройте 2 дюймами камня.Покройте камень одним из следующих материалов: 4-6-дюймовым слоем сена или соломы, необработанной строительной бумагой (красной канифольной бумагой) или геотекстильным материалом, предназначенным для дренажных полей септических систем.

Для раздачи без гравия поместите трубу или камеру без гравия на ровный песок. Поместите распределительную трубу в гравийные носители и подсоедините к напорной трубе от бака насоса. Еще раз проверьте все соединения. Перед накрытием проверьте насос и распределительную систему. Покройте систему без гравия геотекстильной тканью и положите сверху слой тяжелого грунта (Рисунок 24).

Закройте насыпь глинистой или суглинистой песчаной почвой (рис. 23 и 24). Сделайте колпачок высотой 12 дюймов в центре кровати и 6 дюймов высотой в конце кровати. Сужайте шапку по сторонам насыпи.

Наконец, засыпьте насыпь 6-дюймовым слоем хорошего верхнего слоя почвы и засевайте траву. Не сажайте деревья и кустарники на насыпи. Вокруг основания можно высаживать водостойкие кусты. Постоянные системы полива газона не следует устанавливать достаточно близко от насыпи, чтобы на нее можно было поливать воду.

Постройте насыпи по контуру существующей земли. Никогда не ставьте насыпь на низком участке, где будет скапливаться вода. Если насыпь находится на наклонной поверхности, используйте уступ на склоне холма, чтобы отвести сточные воды вокруг насыпи. Курганы могут быть построены, чтобы дополнить ваш ландшафтный дизайн. Кусты у основания насыпи используют воду и помогают удерживать снег. Если курган строят осенью, в первую зиму его следует накрыть соломой или сеном, чтобы не замерзнуть.

лагуны

Маленькие лагуны (Рис. 29) могут использоваться для сдерживания сточных вод септических систем в некоторых местах.Лагуны — жизнеспособный вариант, когда ближайший сосед находится на расстоянии не менее четверти мили. Лагуны следует строить только на почвах с высоким содержанием глины. Лагуна должна действовать как контейнер, а не как камбуз для инфильтрации. Воду в лагуне следует удалять испарением.

Рис. 29. Поперечное сечение небольшой лагуны на ферме, рассчитанной на отвод сточных вод из типичного дома с тремя спальнями.

Площадь поверхности лагуны должна составлять около 1000 квадратных футов на спальню.Лагуна, обслуживающая дом с тремя спальнями, требует около 3000 квадратных футов водной поверхности. Лагуна должна иметь рабочую глубину около 3 футов и минимальный надводный борт 2 фута. Стороны лагуны должны иметь уклон 3-1 или более. Круглая лагуна площадью 3000 квадратных футов с рабочей глубиной 3 фута и боковыми откосами 3-1 будет иметь диаметр 62 фута на своей рабочей глубине и диаметр 74 фута на вершине дамбы. Лагуна также может быть квадратной или прямоугольной.

Лагуна должна быть огорожена, чтобы не допустить детей и животных.Ежегодное техническое обслуживание требует проверки на предмет повреждений и того, чтобы животные не прятались в стенах лагуны. Рогоз и другие растения в лагуне помогают использовать питательные вещества, содержащиеся в воде, но их корни могут создавать каналы для утечки воды.

Альтернативные септические системы

У домовладельцев есть много альтернативных методов очистки и удаления сточных вод из дома. Некоторые альтернативные системы заменяют септик или модифицируют работу септика, чтобы ускорить или улучшить первоначальную очистку бытовых сточных вод.Некоторые методы, альтернативные традиционному водосливу, улучшают инфильтрацию очищенной воды. Многие из этих альтернативных систем разработаны как полные пакеты.

Как правило, альтернативные системы более дороги, чем традиционные системы, и практически все они постоянно требуют электроэнергии. Однако в некоторых местах, где невозможно установить традиционную септическую систему, они представляют собой жизнеспособную альтернативу. Если вы находитесь в медицинском районе, где действуют правила септической системы, проконсультируйтесь с вашим местным санитарным врачом перед установкой альтернативной системы.Некоторые могут быть не одобрены. В районах, где нет санитарии, проконсультируйтесь с отделом гигиены окружающей среды Министерства здравоохранения штата Северная Дакота. Здесь перечислены некоторые из наиболее распространенных альтернативных систем.

Системы фильтрации

Системы фильтрации физически улавливают взвешенные твердые частицы в сточных водах и обеспечивают среду, ускоряющую процесс разложения. Они похожи на мини-версии типичной системы очистки городских отходов. Системы фильтрации могут быть частью септика или сразу после него.Песочные фильтры используются в течение многих лет, и они могут быть сконфигурированы как однопроходные (отходы проходят только один раз) или многопроходные системы. Системы фильтрации, в которых используется торф, появились на рынке за последние 10 лет и используются как однопроходные. В других системах фильтрации используются искусственные или синтетические материалы для фильтрации сточных вод и обработки твердых биологических веществ. В основном это многопроходные системы. В некоторых частях США искусственные водно-болотные угодья использовались для очистки бытовых сточных вод.Однако исследования искусственных водно-болотных угодий в штатах северного яруса не увенчались успехом.

За исключением однопроходной фильтрации, все остальные должны использовать насос для циркуляции сточных вод за несколько проходов. Использование насоса на постоянной основе увеличивает затраты на электроэнергию и требует наличия системы сигнализации. Часто системы не могут работать, если насос не работает.

Альтернативные дренажные поля

Большинство альтернативных дренажных полей представляют собой разновидности систем траншей, абсорбционных дна и насыпей, описанных в данной публикации.Системы с низким уровнем грунтовых вод используются в районах с высоким уровнем грунтовых вод, в районах с мелкими коренными породами или при других проблемах с инфильтрацией. Они представляют собой комбинацию траншейной и насыпной технологий. Дно траншеи — поверхность грунта. Растительность удаляется, а в местах, где будет дно траншеи, земля расчищается или измельчается. Затем добавляется гравий, и распределительные трубы укладываются на место и засыпаются щебнем, а затем слоем верхнего слоя почвы.

Альтернативные водосборные бассейны — еще один метод распределения сточных вод.Построены два водосбора. У каждого из них от 50 до 100 процентов площади, необходимой для дома. Пока одно водосливное поле используется, другое находится в состоянии покоя. Обычно один используется около двух лет, затем домовладелец переходит на другой. Специальная коробка с двухходовым клапаном или задвижкой контролирует поток из септика.

Капельное орошение используется для распределения очищенных сточных вод в некоторых частях США. Капельные линии обычно проложены примерно на 1 фут ниже поверхности почвы.Капельные линии могут очень легко закупориться, поэтому сточные воды необходимо очищать, фильтровать и хлорировать перед их перекачкой в ​​капельные линии. Эти системы могут быть очень дорогими как в установке, так и в обслуживании.

2022 Стоимость поднятия дома

Стоимость подъема дома

Подъем дома стоит — от 10 000 до 40 000 долларов. Только подъем. Средняя стоимость возведения дома над зоной затопления составляет от $ 20 000 до $ 80 000 $ за опоры или сваи. Средняя стоимость поднятия дома и замены фундамента составляет $ 20 000–100 000 или до $ 150 000 на установку подвала.

Стоимость подъема дома
пр. Стоимость квадратного фута Средняя общая стоимость
Поднять дом 10–30 долларов 10 000–40 000 долл. США
Поднимите дом и замените фундамент 20–80 долларов 20 000–100 000 долларов США
Поднять дом и построить подвал 40–100 долларов США + 40 000–150 000 долларов США
Укрепление фундамента для второго этажа 5–30 долларов 7 000–25 000 долл. США
Уровень дома 5–10 долларов 3500–20 000 долларов
Переезд дома в новый фундамент 12–16 долларов 15 000–60 000 долл. США

Получите бесплатную оценку в ближайших к вам компаниях по ремонту фундамента или узнайте больше ниже.

  • Подъем дома увеличивает стоимость дома при перепродаже на от 15% до 25% и снижает страховые взносы на от 30% до 60% .
  • Подъемник укрепляет или заменяет фундамент или увеличивает жилую площадь за счет подвала или второго этажа.
  • Для домов, пострадавших от наводнения, FEMA может выделить до 30 000 долларов.
  • Полный процесс возведения дома занимает от 4 до 8 недель в среднем.

Средняя стоимость снятия дома

Средняя стоимость снятия дома
Средняя стоимость по стране 22 000 долл. США
Минимальная стоимость 5 000 долл. США
Максимальная стоимость 100 000 долл. США
Средний диапазон 10 000 долл. США к 40 000 долл. США

* Только подъемник дома.

Стоимость поднятия дома

Средняя стоимость возведения дома под ним составляет $ 10 000–40 000 $ . Небольшие одноэтажные дома с деревянным каркасом стоят от до 10 000–25 000 долларов за строительство. Большие дома, многоэтажные дома и дома из кирпича или камня труднее стабилизировать, и их подъем стоит от долларов США до 9000 долларов США3.

Стоимость возведения дома по типу
Тип Стоимость квадратного фута Средняя стоимость
Базовый проект
Небольшой одноэтажный дом, с деревянным каркасом, фундаментом с пирсами и балками или подполья
10–20 долларов 10 000–25 000 долл. США
Комплексный проект
Большой многоэтажный дом, кирпич или камень, фундамент из бетонных плит или необычной формы
15–30 долларов 15 000–40 000 долл. США

* Только подъемник дома.При замене фундамента или ремонте требуются дополнительные расходы.

Получите бесплатную оценку от ближайших к вам компаний, занимающихся подъёмом домов. Посмотреть профи

Стоимость поднятия дома по размеру

Размер и вес дома являются наиболее важными факторами при расчете стоимости поднятия дома.

Стоимость поднятия дома по размеру
Домашний размер (квадратные ноги) Средняя стоимость
1,000 10 000–25 000 долл. США
1,500 15 000–35 000 долларов США
2,000 20 000–45 000 долларов США
2,500 25 000–50 000 долл. США

* Только подъемник дома.При замене фундамента или ремонте требуются дополнительные расходы.

Факторы затрат на строительство дома

Размер, вес и состояние дома, количество этажей, тип фундамента, высота над уровнем моря, доступность и сложность работы — все это влияет на стоимость подъема дома.

Факторы затрат на строительство дома
Фактор Средняя стоимость
Труд 5000–30 000 долл. США
Инженер-строитель 1000–2000 долларов
Архитектор 2000–5000 долларов
Сантехник 45–140 долларов в час
Электрик 40–100 долларов в час
Земляные работы и профилирование 800–6 000 долл. США
Ремонт фундамента 2300–7000 долларов
Новая внешняя лестница 800–2 500 долл. США
Разрешения 500–6 000 долл. США
Подъем на 8 футов + 20% — 40% от общего количества
  • Рабочая сила — Затраты на рабочую силу от 5000 до 10000 долларов США для основных рабочих мест и до 30 000 долларов США для больших домов или сложных проектов.
  • Тип строительства — Стоимость зависит от возраста дома, формы, веса, размера, этажности и наличия пристроенного гаража. Старые дома, дома, построенные из более тяжелых материалов, или дома со сложной планировкой требуют дополнительных домкратов и арматуры для подъема.
  • Доступность — Затраты увеличиваются, если соседние постройки или препятствия, такие как большие деревья, блокируют доступ к дому.
  • Высота — Затраты увеличиваются на с 20% до 40% при подъеме дома на высоту более 8 футов.
  • Фундамент Тип — Дома на опоре и балочном фундаменте с существующим подпольем легче и дешевле поднимать из-за доступности под домом.
  • Ремонт фундамента — Ремонт фундамента стоил от 2300 долларов до 7000 . Поврежденную или гнилую древесину необходимо заменить перед тем, как поднять дом. Бетонная плита с большими трещинами сложнее и требует дополнительной опоры.
  • Сантехника, электричество и коммунальные услуги — Сантехники взимают от 45 до 150 долларов в час , а электрики взимают с от 40 до 100 долларов в час за отключение и повторное подключение водопровода, отопления, охлаждения и электропроводки.Коммунальные предприятия могут взимать плату за отключение линий газа, воды, телефона и Интернета.
  • Земляные работы — Земляные работы и профилирование стоят 800–6 000 долларов США в зависимости от размера дома и глубины выемки. Стоимость выравнивания ярда составляет от $ 0,40 до $ 2,00 за квадратный фут .
  • Инженер-строитель — Инженеры-строители берут с от 100 до 250 долларов в час или От 1000 до 2000 долларов за осмотр и планирование проекта подъема дома.Инженер-строитель должен оценить структурную целостность дома и фундамента до, во время и после подъема.
  • Architect — Архитекторы берут от 100 до 250 долларов за час или от до 2000–5000 долларов , в зависимости от размера и типа работы.
  • Разрешения — Разрешения на строительство стоят от 500 до 6000 долларов США на подъем дома, в зависимости от объема работ.
  • Страхование — У уважаемых подрядчиков есть страхование ответственности для покрытия возможных убытков.Во время проекта домовладельцам может потребоваться приобрести краткосрочную страховку «Вакантный ремонт».
  • Благоустройство территории — Деревья и ландшафтный дизайн могут нуждаться в удалении перед подъемом для обеспечения доступа, а затем заменены. Вырубка деревьев стоит долларов от 300 до 800 долларов за каждый , а повторная посадка или установка озеленения стоит долларов от 4 до 12 долларов за квадратный фут .
  • Лестница — Для доступа к надземным входам требуются новые внешние лестницы. Строительство внешней лестницы стоит от 800 долларов до 2 500 долларов США, в зависимости от стиля и материалов.
  • Жилые помещения — Домовладельцы должны освободить дом во время проекта и должны временно арендовать или найти другое место для проживания.

Вернуться к началу

Стоимость снятия дома и замены фундамента

Средняя стоимость подъема дома и замены фундамента составляет от $ 20 000 до $ 100 000 , в зависимости от размера дома, доступности и необходимой поддержки. Без подъема дома замена фундамента стоит 5–30 долларов за квадратный фут или В среднем от 5000 до 50 000 долларов , в зависимости от типа.

Стоимость замены фундамента
Тип Средняя стоимость
Небольшой дом или простой проект 20 000–50 000 долл. США
Большой дом или комплекс 50 000–100 000 долл. США

* Дополнительные улучшения подвала могут включать замену балки подвала или гидроизоляцию подвала, что увеличивает общую стоимость.

Найдите рядом с вами надежных подрядчиков по ремонту фундамента. Посмотреть профи

Сначала дом поднимается и опирается на балки, называемые опорой. Затем фундамент выкапывают и полностью сносят. Заливаются новые опоры и устанавливаются формы для заливки стен фундамента. После затвердевания опалубку снимают и дом прикрепляют к новому фундаменту.

Стоимость поднятия дома на перекрытии

Поднять дом на фундаментной плите (без цоколя) проще, если дом и бетонную плиту поднимаются вместе.Подъем для разделения плит включает в себя отделение стен от плиты и используется, когда высота подъема превышает 8 футов, или если дом уже требует капитального ремонта.

После разделения старые плиты, достаточно прочные, чтобы выдержать возвышенный дом, могут остаться на месте. В противном случае плита разрезается и разбивается, и строится новый пол с деревянным каркасом или бетонная плита.

Стоимость укрепления фундамента для второго этажа

Средняя стоимость усиления фундамента для второго этажа составляет 7 000–30 000 долларов США , со сложными проектами до 70 000 долларов США .Инженер-строитель должен осмотреть фундамент, чтобы определить, сможет ли он выдержать лишний вес. Большинство фундаментов уже достаточно прочны, чтобы выдержать дополнительный пол.

После усиления фундамента средняя стоимость добавления второго этажа составляет от 100 до 300 долларов за квадратный фут .

Стоимость подъема дома для постройки подвала

Средняя стоимость поднятия дома и укладки подвала составляет от 40 000 до 150 000 долларов 3, в зависимости от размера и отделки.Без подъема дома стоимость строительства подвала составляет $ 20 000–55 000 незавершенного строительства или $ 30 000–150 000 готового цокольного этажа.

Стоимость поднятия дома и надстройки подвала
Тип фундамента Средняя стоимость
Базовая стоимость строительства дома 10 000–40 000 долл. США
Добавить недостроенный подвал + 25 000–70 000 долларов США
Построить законченный подвал + 40 000–150 000 долларов США
Средняя общая стоимость 40 000–150 000 долл. США

Добавление подвала увеличивает площадь в квадратных футах и ​​общую жилую площадь и стоит меньше, чем укрепление фундамента и строительство второго этажа.

Вернуться к началу

Стоимость выровнять дом

Средняя стоимость выравнивания дома составляет 3500–6500 долларов для прокалывания и подкрепления одного угла или –10 000–20 000 при значительном повреждении. Затраты на выравнивание зависят от типа фундамента, причины повреждения, степени разрушения и количества требуемых опор.

Стоимость выравнивания дома
Уровень Тип Средняя стоимость
Установка регулировочных шайб 1000–3500 долларов
Пробивка и подкрепление одиночного угла 3500–6500 долларов
Обширные повреждения основания (8-10 ярусов) 10 000–20 000 долл. США
Пена для устранения грязи / выравнивания бетона 3000–15000 долларов

Прежде чем выравнивать дом, проконсультируйтесь с инженером-строителем, чтобы он предоставил отчет о проверке и порекомендовал решение.Сдвиг почвы, корни деревьев, разрушение бетона, сейсмические толчки, плохой дренаж, усадка или пучение почвы могут привести к оседанию фундамента.

В дополнительные расходы могут входить:

  • Разрешение на строительство стоит от от 75 до 150 долларов США3.
  • Наем инженера-строителя стоит от 300 до 1000 долларов за отчет и план проверки.
  • Наем инженера-геолога стоит от $ 500 до $ 2,000 $ за отчет о составе почвы.
  • Установка французского водостока стоит от 1000 до 4000 долларов для внешнего двора или от 4000 до 12000 долларов для водостока по внутреннему периметру.
  • Усиление фундамента анкерными болтами стоит от $ 1,500 до $ 4,0003 и выше для участков, подверженных землетрясениям.

Прокалывание и подкладка

Опора стоит От 1000 до 3000 долларов за опору , в зависимости от типа (железобетонная, стальная толкающая или винтовая) и глубины, необходимой для устойчивости. Укрепление опор — наиболее распространенный метод укрепления и выравнивания неровностей фундамента.

После подъема фундамента в горизонтальное положение с помощью гидравлических домкратов опоры вставляются в более глубокую и устойчивую почву с интервалом от шести до восьми футов.Для большого урона требуется от 8 до 10 опор.

Для фундаментов из бетонных плит для фиксации провала требуется заливка конструкционной засыпки (перекрытие плит) или подкрепление обрушенных участков путем заливки массивного бетона, балки и основания или мини-свай. Для устранения пучения необходимо удалить источник воды, чтобы почва под фундаментом оставалась сухой.

Подъемная пена для фундамента

Mudjacking стоит от 3000 до 15000 долларов в среднем или от 3 до 25 долларов за квадратный фут .Slabjacking — это неинвазивный метод, при котором под плиту вводится структурная заливка, чтобы вернуть фундамент в исходное положение. Укладка плит рекомендуется для бетонных плит, требующих лишь незначительного выравнивания.

Найдите ближайших к вам подрядчиков по уборке мусора. Посмотреть профи

Вернуться к началу

Стоимость поднятия дома над зоной затопления

Средняя стоимость возведения дома над зоной затопления составляет $ 20 000–80 000 $ , включая подъемные и новые опоры, столбы или сваи фундамента.Поднятие дома над поймой снижает риск ущерба от наводнения, а снижает страховые взносы от 30% до 60%. .

Стоимость поднятия дома над зоной затопления
Тип фундамента Средняя стоимость
Базовая стоимость строительства дома 10 000–40 000 долл. США
Пирс и балка + 8 000–20 000 долл. США
Колонны / столбы + 13 000–24 000 долл. США
Сваи + 12 000–40 000 долл. США
Средняя общая стоимость 20 000–80 000 долл. США

* Цены варьируются в зависимости от типа фундамента, размера дома, почвенных условий, зоны затопления и необходимой высоты.Затраты увеличиваются на с 20% до 40% при подъеме на высоту более 8 футов.

FEMA рекомендует поднять самый нижний этаж как минимум на один фут выше базовой отметки наводнения (BFE), чтобы жилая зона была выше всех, кроме самых сильных наводнений. Проверьте карту рисков, чтобы увидеть, находитесь ли вы в зоне затопления, и найдите BFE, чтобы определить требуемую высоту.

  • Дома в зоне А размещаются на более мелких опорах с помощью столбов или колонн.
  • Прибрежные дома в зоне V требуют более глубокого фундамента с использованием опор или свай, которые выдерживают более интенсивное воздействие волн.

Пирс и балка

Железобетонные опоры или кирпичные блоки стоят от 8000 до 20 000 долларов. для установки после подъема дома. Опоры, используемые в проектах по подъему домов, должны быть усилены стальными стержнями, чтобы предотвратить повреждение от наводнения. Для большинства проектов по подъему домов требуется от 8 до 10 опор по цене — от 1000 до 3000 долларов за опору .

Замена колонн / столбов дома

Замена колонн дома стоит от 13 000 до 24 000 долларов в среднем, в зависимости от материала.Деревянные столбы — наименее дорогие, а железобетонные колонны или кирпичный блок стоят дороже. Столбы вставляются в просверленные отверстия и затем укрепляются бетонной подушкой или заделываются бетоном.

Замена колонн / столбов в доме
Высота над уровнем моря Стоимость квадратного фута Средняя стоимость фундамента
от 0 до 5 футов 10–15 долларов 13 000–18 000 долл. США
от 5 футов до 10 футов 14–18 долларов 17 000–22 000 долл. США
от 10 до 15 футов 15–20 долларов 18 000–24 000 долл. США

* Цены не включают подъем дома.

Стоимость поднятия дома на сваях

После возведения дома установка свай стоила от 12 000 до 40 000 долларов или от 10 до 40 долларов за квадратный фут в среднем, не включая затраты на подъем. Сваи обычно требуются в прибрежных районах или при подъеме дома на высоту более 10–12 футов над землей.

Стоимость фундамента сваи для поднятия дома
Высота над уровнем моря Стоимость квадратного фута Средняя стоимость фундамента
от 0 до 5 футов 10–25 долларов 12 000–30 000 долл. США
от 5 футов до 10 футов 15–30 долларов 17 000–36 000 долл. США
от 10 до 15 футов 18–40 долларов 22 000–40 000 долл. США

* Цены не включают подъем дома.

Сваи — самый дорогой вариант, они могут быть сделаны из дерева, стали или бетона. Установка свай требует поднятия и отвода дома в сторону. Затем старый фундамент удаляется, сваи забиваются глубоко в землю без бетонных подушек и опор с использованием тяжелой техники.

Государственная финансовая помощь

Для домов, пострадавших от наводнения, FEMA может профинансировать до 30 000 долларов США через покрытие ICC, чтобы помочь оплатить подъем, перемещение и снос.Некоторые города и штаты предлагают дополнительные налоговые льготы для поднятия домов выше BFE.

Сниженные страховые взносы на случай наводнения

Для домов, находящихся в зоне высокого риска наводнения, подъем на один фут выше BFE снижает ежегодные страховые взносы на 30% . Поднятие дома на три фута выше BFE экономит до 60% страховых взносов. Домовладельцы экономят от 15 000 до 100 000 долларов на взносах по страхованию от наводнений в течение 30-летней ипотеки.

Вернуться к началу

Стоимость поднятия и переезда дома в новый фундамент

Средняя стоимость переезда дома на новый фундамент составляет от 15 000 до 60 000 долларов или от 12 до 16 долларов за квадратный фут .Стоимость перевозки всего дома зависит от размера и веса дома, доступности, расстояния перемещения и других препятствий. Эти расходы не включают разрешения и новый фундамент.

Стоимость поднятия и перевозки дома
Фактор Средняя стоимость
Разрешения на транспортировку 400–5 000 долл. США
Инспекция инженеров-строителей 1000–2000 долларов
Транспортный Дом 15 000–60 000 долл. США
Новый фундамент в целевой Зоне 5000–20 000 долларов
  • Строительство нового фундамента на месте назначения добавляет $ 5 000–20 000 $ в среднем или до $ 50 000 для подвала.
  • Разрешение на перевозку дома стоит от $ 400 до $ 5,000 $ в среднем.
  • Дополнительные расходы относятся к перемещению дома по пересеченной местности, пересечению железных дорог или прокладке инженерных коммуникаций, позволяющих проехать через дом.
  • Переезд дома занимает от двух до трех месяцев на подготовку, подъем, транспортировку и ремонт после переезда.

Вернуться к началу

Плюсы и минусы строительства дома

Плюсы

  • Увеличивает стоимость перепродажи дома с 15% до 25%.
  • Снижает или устраняет риск наводнения.
  • Значительно снижает ставки страхования от наводнений, экономит от 15 000 до 100 000 долларов в течение 30-летней ипотеки.
  • Увеличивает жилую площадь, добавляя подвал или второй уровень без ущерба для дворового пространства.
  • Создает более доступную зону для обслуживания таких устройств, как системы отопления, вентиляции и кондиционирования воздуха и водонагреватели.
  • Улучшает состояние дома, выравнивая или укрепляя существующий фундамент или добавляя новый фундамент.
  • Предотвращает повреждение фундамента в будущем.

Минусы

  • Дорого.
  • Высота может существенно изменить внешний вид конструкции.
  • Подъемное оборудование дома может нанести вред окружающему ландшафту.
  • Домовладельцы должны переехать в другое жилье во время процесса подъема дома.
  • Требуется строительство новой лестницы для доступа к недавно поднятым подъездам.
  • В некоторых случаях содержимое птичника необходимо удалить перед подъемом.

Вернуться к началу

Как поднять дом

Шаги, чтобы поднять дом:

  1. Подрядчики роют туннели под домом.
  2. Подрядчики вставляют балки в туннели для поддержки дома и устанавливают гидравлические домкраты под каждой балкой.
  3. Домкраты поднимаются медленно и равномерно в течение дня, чтобы предотвратить повреждение конструкции.
  4. После подъема дома подрядчики ремонтируют или заменяют фундамент.
  5. Дом опускается обратно на фундамент.
  6. Подрядчики завершат все дополнительные ремонтные работы.

Как подготовиться к подъему дома

  1. Наймите генерального подрядчика и компанию по подъему домов, чтобы спланировать инженерные и архитектурные чертежи, разрешения, высоту подъема, ремонт или замену фундамента, а также любые другие ремонтные работы.
  2. Опустошите подвал или подвал. Все внутри дома можно оставить на месте.
  3. Отключите все коммуникации, включая водопровод, электричество, газ, отопление, охлаждение, телефон и Интернет.
  4. Попросите сантехника удалить все трубы, водопровод или воздуховоды под балками пола.
  5. Попросите электрика организовать (закрепить) или удалить проводку под домом.
  6. Отметьте любые частные инженерные сети и линии, такие как колодцы, септики и спринклерные системы. Свяжитесь с местными коммунальными предприятиями для маркировки подземных газовых и электрических линий.
  7. Удалить ступеньки, подъезды и настилы, которые не поднимаются вместе с домом.
  8. Удалите или переместите брусчатку, кусты, заборы и другие элементы ландшафта, закрывающие доступ для оборудования.Профессионалы обычно могут обходить деревья, но при необходимости могут потребовать их удаления.
  9. Зафиксируйте внутри дома все хрупкие вещи или высокие предметы мебели.
  10. При необходимости получите разрешение от соседей и местных властей, чтобы оборудование могло подъехать к улице и соседним владениям.

Вернуться к началу

Часто задаваемые вопросы

Сколько времени нужно, чтобы построить дом?

Полный процесс возведения дома занимает от 4 до 8 недель в среднем.Время, необходимое для подъема дома, зависит от подготовки, разрешений, типа фундамента, высоты над уровнем моря, ремонта, погоды и проверок. После подготовки реальный подъем дома занимает от 2 до 7 дней .

Время построить дом
Процесс дней
Первоначальная подготовка площадки и разрешения 7–14
Лифтовой дом 2–7
Замена фундамента, ремонт, проверки 14-30
Нижняя палата 1-2

Подъемники домов планируют работы как минимум за 2–6 недель.Срочность процесса приводит к значительным затратам на дополнительную рабочую силу и материалы.

Может ли подъёмник повредить мой дом?

Дома поднимаются медленно и плавно, без каких-либо серьезных повреждений. Некоторые техники вырезают в стенах ремонтируемые отверстия для крепления распорок. В редких случаях трещины в гипсокартоне и плитке возникают в зависимости от предшествующего уровня заделки фундамента и структурных проблем.

Могу ли я жить в доме, когда его поднимают?

Во время подъема не рекомендуется жить или находиться в доме.Однако все внутри дома можно оставить на месте.

Остались вопросы? Спросите профи фонда. Посмотреть профи

Вернуться к началу

Аренда Подъемных предприятий

Подъем дома — это не проект «сделай сам». Профессионалы используют сложное дорогостоящее оборудование, чтобы безопасно поднять дом или выровнять фундамент, не повредив конструкции.

Кто поднимает дома?

Подрядчики по возведению домов специализируются на подъеме домов, но обычно не занимаются ремонтом.Нанять генерального подрядчика для наблюдения и управления проектом, включая геодезию, проектирование, снятие разрешений, отключение инженерных сетей, земляные работы, замену фундамента и ландшафтный дизайн.

Перед тем, как нанять подрядчика, обязательно:

  • Получите как минимум три оценки лично для сравнения.
  • Прочтите обзоры и ознакомьтесь с их предыдущими работами в HomeGuide, Google и Better Business Bureau (BBB).
  • Выберите компании, которые застрахованы, связаны облигациями и ведут бизнес более пяти лет.
  • Избегайте выбора самого низкого предложения, так как может пострадать качество.
  • Запросите подробный контракт и гарантию в письменной форме.
  • Избегайте внесения крупных авансовых платежей. Придумайте график оплаты за выполненные работы.

Вопросы, задаваемые подъемным компаниям для домов

  • Сколько домов вы подняли или перевезли?
  • Могу я увидеть портфолио и отзывы о ваших прошлых вакансиях по дому?
  • Есть ли у вас страховка на возведение и перемещение конструкций?
  • Есть ли у вас комплексный план безопасности?
  • Какое оборудование вы будете использовать для подъема дома? (Ищите компании, использующие унифицированные гидравлические домкраты и домкраты для кроваток.)
  • Какие еще расходы могут быть связаны с подъемником?
  • Какие разрешения мне нужны, и вы их получите?
  • Как вы справляетесь с повреждениями, которые случаются на работе?
  • Что включает ваша гарантийная политика?
  • Какой у вас график платежей?

Получите бесплатную оценку HomeGuide от проверенных подрядчиков по строительству домов:

Получите бесплатные оценки

Есть ли связь между отчетами о кампании закрытого собрания и правилом Республиканской партии?

Томас Саддес | Обозреватель

Последний раз демократы возглавляли Сенат штата 37 лет назад при покойном Гарри Мешеле из Янгстауна в качестве президента Сената.

Это было в декабре 1984 года.

Мадонна «Like A Virgin» была на вершине хит-парадов, и Уолтер Мондейл все еще пытался выяснить, что поразило его за месяц до этого. С тех пор республиканцы штата Бакай возглавляют Сенат Огайо.

Подробнее: Suddes: Законодатели в списке непослушных Санты за то, что они не защищают кошельки и чековые книжки жителей Огайо

И правило Республиканской партии Сената при президенте Мэтте Хаффмане из Лимы не собирается меняться, согласно отчетам о финансах кампании что подали каждое собрание Сената.

В отчетах представлены данные о том, сколько собраний собрали в ожидании отчетов за следующий год.

Возьмем, к примеру, среднегодовые данные, поданные прошлым летом — последние доступные — Комитетом по кампании Сената республиканцев. Остаток денежных средств составил 2 415 365 долларов.

Напротив, демократы Сената Огайо сообщили об остатке денежных средств в размере 148 071 доллар. То есть на каждый доллар, накопленный комитетом сенатских республиканцев в банке, сенатские демократы получали 6 центов.

Конечно, у отдельных сенаторов есть свои предвыборные комитеты, но комитеты закрытого собрания, такие как республиканский комитет сенатской кампании, имеют решающее значение для финансирования побед закрытого собрания.

Когда собрание управляет Сенатом штата или Палатой представителей Огайо в Колумбусе, его сложно сместить, и не только из-за мошенничества.

Тот, кто владеет большинством, имеет встроенное кредитное плечо, потому что только большинство может решать, какие законопроекты принимать, а какие нет, а это означает, что инвестиции в — ой, пожертвование кокусу меньшинства в Генеральной Ассамблее, вероятно, будет пустой тратой в чисто экономическом плане.

Фонд кампании сенатских республиканцев привлек нескольких предсказуемых доноров, таких как Комитет ответственного правительства компании American Electric Power (20 000 долларов).

Некоторые люди теряют иронию.

Полное совпадение, ни Сенат, ни Палата представителей не отменили часть разразившегося скандалом законопроекта Палаты представителей 6, который заставляет потребителей электроэнергии Огайо субсидировать два сжигающих наличные деньги & mldr; ээ & mldr; сжигание угля & mldr; электростанции, в которых AEP имеет долю.

Счета за оружие: Мнение: Прохождение счетов за оружие не соответствует приоритетам Огайо

Отчет сената-республиканцев о середине лета также показывает несколько других совпадений.

Во вторник Верховный суд Огайо (4–3 республиканца) заслушает устные аргументы относительно конституционности — или нет — новых избирательных округов Огайо, которые сенат штата и Дом Огайо выдвинули в прошлом месяце.

То, как законодатели штатов рисуют округа в Конгрессе, может усложнить или облегчить члену Палаты представителей США сохранение своего места.

Огайо будет иметь 15 мест в Палате представителей США, начиная с января 2023 года, и согласно карте, составленной Генеральной Ассамблеей (Замещающий законопроект Сената 258, принятый ноябрь 2018 г.)18, подписанный губернатором-республиканцем Майком ДеВайном), вероятно, даст Республиканской партии преимущество в 12 из этих 15 мест, то есть на 80% из них, что интересно, учитывая, что Огайо дважды поддерживал Барака Обаму и Билла Клинтона на выборах президента, и трижды поддерживал сенатора Шеррода Брауна, демократа из Кливленда.

Конечно, это было просто наградой за хорошее правительство, но предвыборные комитеты, представляющие некоторых республиканцев Огайо в Конгрессе, пожертвовали более 100 000 долларов из общих взносов, о которых сообщил республиканский комитет по кампании Сената в июле.

Подробнее: Suddes: Законодатели в списке непослушных Санты за то, что они не защищают кошельки и чековые книжки жителей Огайо

Среди них: Кампания для представителя Джима Джордана из Урбаны сделала два пожертвования на общую сумму 40 496 долларов; кампания для представителя Брэда Венструпа из Цинциннати сделала пожертвования на общую сумму 12 000 долларов; на кампанию представителя Уоррена Дэвидсона из Трои было пожертвовано 19 939 долларов; Кампания конгрессмена Билла Джонсона из Мариетты пожертвовала 10 000 долларов, как и кампания члена палаты представителей.Боб Латта из Bowling Green; и кампании представителей Троя Балдерсона из Зейнсвилля, Боба Гиббса из Лейквилля и Дэйва Джойса из пригорода Кливленда дали по 5 000 долларов каждая, что в сумме составило 15 000 долларов.

Счета против вакцинации: Мнение: Принятие законопроекта о вакцинации не согласуется с заявлениями Ohio House о защите жизни

Только циник мог бы предположить, что есть какая-либо связь между этими пожертвованиями и дружественной республиканцам картой штата Сенат Республиканцы помог нарисовать.

MEANWHILE : Избиратели должны подготовиться к 2022 году.Это будет совсем не скучно, благодаря горячо оспариваемым первичным выборам в Сенате США среди республиканцев и отдельным попыткам некоторых авторитетных республиканцев выдвинуть на пост губернатора кого-то, кроме действующего Майка Девайна. Это крайне маловероятно.

Неясно, отрицали ли республиканцы Огайо когда-либо повторное назначение губернатора Республиканской партии.

Добавить комментарий

*
*

Необходимые поля отмечены*
