8 соток это сколько метров по периметру

Средний размер площади в дачных товариществах – участок 8 соток. Сколько метров по периметру - часто задаются таким вопросы садоводы. В каждом садовом кооперативе планировка осуществляется по-своему. Считается, что 8 соток (800 кв. м.) достаточно, чтобы обеспечить комфортную дачную жизнь семье из четырех человек: двоим взрослым и двоим детям.

Что можно построить на таком участке?

Площадь дома, по мнению застройщиков, должна относиться к площади участка как 1:10. То есть на площади 800 кв. м. дом должен быть 80 кв. м. Можно построить двухэтажный дом – тогда площадь дома увеличится минимум вдвое. Такого дачного строения хватит и более многочисленной семье.

Застройку обычно начинают с возведения забора, для которого обязательно надо рассчитать периметр. Во многих садовых товариществах внутренние ограждения разрешают только из металлической сетки. После установки забора будущий сад-огород можно разделить на несколько зон, которые отделяются друг от друга кустарниками или плодовыми деревьями.

Обычно зонируют площадку для барбекю, место отдыха с гамаком и качелями, детскую площадку, песочницу, цветники вокруг дома, несколько небольших теплиц, несколько овощных грядок. 8 соток – достаточно большая площадь, на которой можно отдохнуть летом, покачаться в гамаке, позагорать летом, даже посадить немного овощей, чтобы разнообразить рацион дарами со своего огорода.

Что из себя представляют 8 соток?

Это сколько метров по периметру? Такая инфрмация интересует садовода больше всего. Прежде чем застраивать и засаживать растениями землю, нужно тщательно спланировать, где будет стоять садовый домик, хозяйственные постройки, где пролягут садовые дорожки. Все надо знать точно, 8 соток – это сколько квадратных метров, какой периметр? В документах размер выделенной земли указывается в квадратных метрах. Соткой в народе называется квадрат с одной стороной, равной 10 м. То есть рассматриваемый дачный участок содержит 8 таких квадратов или 800 кв.м.

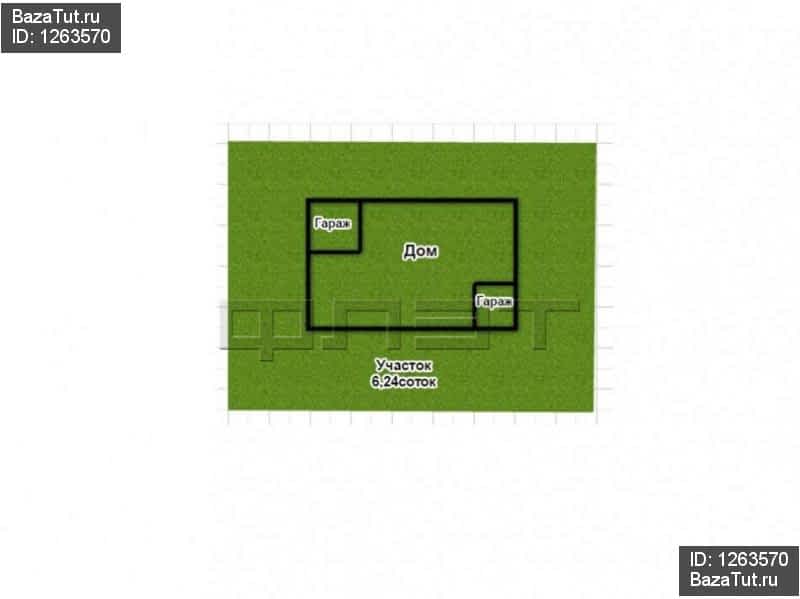

Планировка участка

Квадратные участки встречаются редко, чаще они имеют прямоугольную форму, потому что с точки зрения садовода, лучше чтобы сад был немного вытянут.

Тогда у дачи появляется перспектива, вид вдаль. Особенно удачны участки, где боковые стороны длиннее передней и задней. Однако выделенная дачная площадка, чтобы ее было удобно застраивать и засаживать, не должна быть слишком вытянутой. Оптимальным считается соотношение сторон 1:1,5.

Используя идеальный прямоугольник, очень просто подсчитать размеры дачного участка в 8 соток (это сколько метров по периметру). После расчетов с составлением уравнения и извлечением квадратного корня определяем, что оптимальными размерами прямоугольной садово-огородной земли являются приблизительно округленные цифры размеров: 23 метра ширина и 35 метров длина. Естественно, никто и никогда не использует при разделе площади такие точные цифры.

Обычно по фасаду определяют длину в целых округленных числах, а размер боковых сторон вычисляют для всего садового товарищества сразу.

Возникающий у садоводов вопрос о том, 8 соток, это сколько метров по периметру, решается просто: две длины фасада плюс две боковые стороны.

Как измерить периметр участка

Один из самых простых способов узнать периметр покупаемой площади, если под рукой нет рулетки, а измерить надо срочно, хотя бы приблизительно, – это шагами.

Сначала надо подсчитать, сколько шагов помещается на заданном отрезке уже известного размера, измерить среднюю ширину шага. Потом умножить на количество шагов по периметру измеряемой земли. Известно, что средний шаг человека при неторопливой ходьбе – 70 см. Конечно, такое измерение грешит неточностью, но обычно для первоначальных замеров этого достаточно. Впоследствии проверяется точность измерений. Чтобы выполнить проверку, нужно также шагами измерить длину и ширину выделенной земли, а потом перемножить эти две цифры и умножить на размер шага. Полученная цифра должна приблизительно соответствовать площади участка.

Как еще точнее узнать параметры прямоугольника в 8 соток (сколько метров по периметру). Это можно сделать при помощи какого-нибудь предмета, длина которого известна. Обычно все хорошо знают свой рост в сантиметрах. Если найти палку такого же размера, как рост, то она поможет измерить периметр почти так же точно, как рулетка.

схемы варианта прямоугольной планировки и дизайна дачного участка

Если вы задумываетесь над строительством просторной дачи или небольшого загородного дома, то советуем присмотреться к «плацдарму» побольше. В этом материале мы рассмотрим пример схемы планировки участка 8 соток, опишем основные принципы и правила, а также попробуем осуществить планирование своими руками.

Содержание

  1. Начало
  2. Расположение объектов
  • Заключение
  • Начало планировки дачного участка

    В прошлом материале мы подробно описали весь процесс планировки участка 6 соток. Начнём, как обычно, с размеров и форм. Участки площадью 8 соток бывают самой разнообразной геометрии: треугольные, пятиугольные, трапеции, а также любой неправильной формы. За основу нашего плана выберем простой вариант – прямоугольный участок размерами 40 м х 20 м.

    Ограничим наш участок с трёх сторон соседними, а с одной стороны дорогой улицы.

    Схема нашего участка

    Напомним, что мы будем пользоваться Garden Planner – условно-бесплатной программой для планировки участка как и в предыдущем, а также опираться на нормы расположения дома на участке для грамотного ландшафтного проектирования.

    Для нашего дачного участка мы хотели бы предусмотреть следующие объекты:

    Это минимальный и самый распространённый набор объектов, хотя вариантов и вариаций придумать можно намного больше.

    Расположение объектов участка

    Как уже обговаривалось в предыдущей статье, планировка может отталкиваться от расположения объектов, либо от нюансов ландшафтного дизайна и коммуникаций. Например, на наших 8 сотках может быть сильный уклон или глубина залегания вод может быть небольшой только в определённом месте. Таких ограничений может быть много. Поэтому, мы также будем создавать наш план исходя из желаемого расположения объектов.

    Выбор места под дом

    Самое главное строение – дом. Поэтому при планировке дачного участка учитывают несколько факторов:

    1. Размер дома;

    2. Его расположение.

    Первый пункт зависит от вашего желания и возможностей. Единственным фактором, определяющим размер служи правило: размер площади застройки дома не должен превышать 10% от участка. В нашем случае, это может быть застройка 80 кв м, то есть варианты строения, например, 10 м х 8 м или 9 м х 9 м. Рассмотрим постройку 10 м х 8 м – большая дача или в случае 2-х этажей – средний загородный домик.

    Второй пункт предполагает учитывать расположение дома как внутри участка – центральная, глубинная или передняя посадка (подробнее, читайте в нашем материале по планировке участка), так и внешние отступы:

    • 5 м от границ улиц;

    • 3 м от границ соседнего участка;

    • от 6 м до 15 м от соседнего дома.

    В нашем примере рассмотрим глубинную посадку – дом максимально удалён от дороги и допустим, что как наш, так и соседские строения будут из кирпича с деревянными перекрытиями, то есть отступ от соседних домов должен быть не менее 8 м. В этом случае даже если соседние дома уже построены на максимально-близком расстоянии от границы нашего участка, то мы просто отступим от забора 5 м. Чертим схему возможного расположения нашего коттеджа вместе с самим домом:

    Зона возможного расположения дома

    Сдвинем дом к левому углу границы и расположим дом «поперек» дачного участка – таким образом, мы сможем максимально увеличить оставшуюся площадь перед ним.

    Увеличиваем полезную зону участка

    Баня

    В предыдущем случае участка шесть соток мы не нашли место под баню в связи с нормами и нюансами. Но теперь у нас 8 соток и нет лесного массива. Поэтому место для бани выбираем руководствуясь следующими принципами:

    Получилась следующая зона:

    Возможная зона расположения бани

    Как видно на рисунке, место есть даже под большую баню совместно с гостевым домом. Но для нашего участка 8 соток вполне будет достаточно небольшой бани 5 м х 5 м. Расположим мы ей в правом верхнем углу зоны.

    Планируем место под баню

    Выбираем место под коммуникации

    Так как на участке у нас 2 источника потребления воды – баня и дача, то вместе с учетом залегания вод мы будем принимать во внимание расположение колодца для удобства монтажа водопровода. Подробно о выборе водоснабжения для частного дома вы можете прочитать в нашем материале. Поэтому выбираем место для него в северной части участка между этими объектами, ближе к дому. Отступаем от фундамента 5 м, а от забора соседей 2 м.

    Дачный колодец

    Для выбора место под септик руководствуемся принципами:

    Также для лучшей организации системы канализационных труб выбираем расположение между баней и домом, но в противоположной от колодца диагонали. Не забываем предварительно согласовать расположение септика с соседями, а также организовать доступ для подъезда машины ассенизатора.

    Планировка септика

    Гараж

    Место под автомобиль будем располагать недалеко от въезда. В предыдущей статье мы планировали гараж. В данном примере мы сделаем паковочное место с навесом.

    Площадка под парковочные места автомобилей

    Засыпаем гравием площадку от ворот на 2 машиноместа.

    Зона отдыха

    Место под зону отдыха у нас естественным образом образуется в центральной части участка между нашими постройками. В нашем случае это получилось пространство примерно 15 м х 11 м.

    Пространство под зону отдыха

    На данном пространстве нашего участка 8 соток можно разместить:

    • Небольшую беседку с мангалом;

    • Летний бассейн;

    • Детскую площадку;

    • Альпийскую горку.


    Дизайн зоны отдыха

    Планировка нашего участка позволила разместить беседку у бани, летний бассейн на максимально освещенном солнцем месте, детскую площадку и альпийскую горку по центру.

    Сад и огород

    Вариантов с планирование огорода может быть сколько угодно. В нашем случае мы ориентируемся на желание разместить 4 грядки размером 4 м х 1 м под зелень и овощи, а также плодовые деревья и кустарники с ягодами.

    Грядки располагаем в северо-восточной части участка за баней. Не самое лучшее место с точки зрения освещенности, но половина солнечного дня им обеспечена. А зелени и овощам больше не требуется.

    Размещаем грядки

    Плодовые кустарники размещаем в северной и южной части дома – в северной тенелюбивые, в южной – те, которым больше необходим солнечный свет. По периметру участка сажаем деревья. Около септика и парковочного места неплодоносные деревья. С южной стороны дома плодоносные. В северной части и со стороны улицы нашего участка восемь соток – хвойные.

    Садовая планировка

    Также не забываем учитывать расстояния от забора:

    • Кустарники – не менее 1 м;

    • Среднерослые деревья – не менее 2 м;

    • Высокорослые – не менее 4 м.

    Вместо заключения

    Итак, наши 8 соток распланированы. Осталось нанести дорожки и цветочные клумбы:

    Планировка нашего участка 8 соток

    Руководствуясь основными принципами планирования участков:

    • Перечень список объектов;

    • Взаимное расположение объектов строительства;

    • Дачный ландшафт;

    • Правила пожарной безопасности и номы строительства;

    вы сможете самостоятельно спроектировать ваше садовое хозяйство.

    Предлагаем скачать нашу схему планировки участка 8 соток для программы Garden Planner 3

    Советуем предварительно прочитать:

    2.2 / 5 ( 4 голоса )

    Планировка участка 8 соток: такая легкая головоломная работа

    После радости, «обуявшей» новоиспеченных владельцев собственной земли, нередко приходит растерянность. Ее причина — необходимость грамотного размещения всех построек, без которых нормальный быт попросту невозможен. Надел не мал, но не слишком велик, поэтому трудность в том, что вписать все постройки гармонично, практично и удобно не так элементарно, как может показаться. Планировка участка 8 соток — наиважнейший этап обустройства куска земли, здесь есть свои правила и принципы. Без знания нюансов проектирования желанного результата добиться сложно.

    Принципы ландшафтного дизайна

    Планировка участка 8 соток — задача-головоломка. С первого взгляда она кажется легкой, так как немалая площадь позволяет без труда разместить все необходимые объекты. Однако здесь начинающих планировщиков поджидает «ложка дегтя», ведь дилетантам довольно сложно спланировать все так, чтобы постройки выглядели единой связанной системой.

    Это главная причина для тяжелых раздумий. Поэтому рекомендуют все же воспользоваться услугами дизайнера: если не для создания проекта, то хотя бы для консультации. Намного легче справиться с ошибками до строительства. В противном случае владельцам придется вспомнить о слове «перестройка». К тому же есть другие требования, которые при планировке соблюдают неукоснительно, — нормативная база. Игнорирование ее грозит немалыми неприятностями.

    Что входит в нормативную базу?

    Каждому владельцу хочется придать участку эстетичный вид, но полет фантазии жестоко ограничивается документами, регламентирующими возведение жилых и хозяйственных строений. Несоблюдение законных требований может обернуться штрафом. Худший вариант — снос построек, сооруженных без разрешения. Нормативная база включает такие обязательные документы:

    • основы пожарной безопасности;
    • порядок застройки и планировки;
    • обустройство канализационных и водопроводных путей.

    Пожарная безопасность — правила №1

    Это главная норма, регламентирующая минимальные расстояния, допустимые между постройками участка:

    1. Хозяйственные деревянные строения должны отстоять друг от друга на 15 м.
    2. Между домами из негорючих материалов дистанция составляет 6 м. Если аналогичный «сосед» имеет деревянные перекрытия, то к расстоянию прибавляют еще 2 м. Дистанция от каркасного строения — 10 м.
    3. Расстояния между сооружениями, имеющими только перекрытия из дерева, — 8 м. Когда рядом планируют построить 2 деревянных конструкции, к этой цифре прибавляют еще 2 м.

    «Закон и порядок» застройки, планировки

    Есть еще несколько правил, регламентирующих отступы:

    • от границы с соседним участком дом находится на расстоянии не менее 3 м;
    • в случае с хозяйственным строением эта цифра уменьшается на 2 м;
    • между зданием и красной линией застройки обязательна дистанция в 5 м.

    Увеличивать эти расстояния можно, сокращать их не дозволено. Для мирного сосуществования с соседями лучше избегать затенения их участка, поэтому:

    • кусты располагают в метре от границы либо забора;
    • древесные насаждения средней высоты сажают в 2 метрах от него;
    • высокорослые экземпляры — в 4 м.

    Рациональные требования санитарии

    Планировка участка 8 соток зависит от соблюдения этих норм, направленных на предотвращение инфекций. Речь также идет о допустимых расстояниях. Дистанцируются от дома и источника питьевой воды:

    • душевые кабинки и бани — 5-8 м, от колодца, скважины — 8;
    • традиционные «выгребные» уличные туалеты — 12-15 м;
    • хозпостройки, особенно птичники — минимум 12 м;
    • свалка, кучи компоста — от 8 до 12 м.

    Соблюдение этих правил — гарантия здоровья всех жителей дачного либо загородного поселка, поэтому даже сами соседи помогут новичкам найти способ рационального размещения всех сооружений.

    Начало: составление плана

    Без этого этапа при планировке не обходится ни один новоиспеченный владелец земельного участка. Для масштабного изображения берут лист тетради в клетку. Рекомендуемый масштаб — 1:100, тогда в 2 клетках поместится 10 м территории. Использование цветных карандашей обеспечит лучшую наглядность плана-схемы.

    Более удобный и практичный способ — вырезание из цветного картона наиболее значимых объектов — квадратиков-зданий, кружков-садов или цветников. Их можно передвигать по плану в поисках лучшего расположения. Однако для этого список всех будущих зон лучше составить заранее, он не позволит забыть о важных элементах дизайнерской задумки.

    На плане указывают размеры владения, особенности рельефа, стороны света. Если по соседству присутствуют высокие деревья, им тоже находится место на листке. Помимо зон и строений указывают источник воды, место прокладки водопровода, канализационных и компостных ям, септиков.

    Зонирование: строгих правил нет

    Если речь идет о будущей даче, то под огород обычно оставляют до 2/3 всей площади. 25-30 — проценты, выделяемые под абсолютно все постройки, имеющие крышу, учитываются даже дорожки. Дом забирает из этих цифр максимум 10%.

    Все строения группируют по типам. Они представлены:

    • жилой зоной, являющейся средоточием участка;
    • хозяйственной зоной, включающей баню либо душевую, гараж, колодец, сарай;
    • участком для растениеводства, где располагаются грядки, клумбы, парники, теплицы;
    • зоной для отдыха, где находятся беседки, пруды или бассейны, места для пикников.

    Четкого разделения их не существует, так как пересечения на малой площади не избежать. Например, если зона отдыха располагается рядом с садом, то деревья укроют от ветра и солнца в особенно жаркий день.

    Каков порядок действий разделения на зоны?

    Зонирование начинают с главного элемента участка, потом переходят к вспомогательным.

    Жилая зона во главе угла

    Определяют расположение дома. Если проезжая часть находится близко, то здание переносят на противоположную сторону участка, это избавит домочадцев от шума и пыли. В противном случае дом планируют у забора, чтобы избежать неудобства при доставке стройматериалов, мебели. Все постройки размещают с северной стороны, так они не помешают вырастить и собрать хороший урожай. Учитывают розу ветров: дом может стать защитой посадок от его сильных порывов.

    Вспомогательные помещения

    Размещают хозяйственные строения. Они обычно не отличаются красотой, поэтому лучшее место для них за домом либо среди кустарников, деревьев. Баня не должна отстоять от дома на большое расстояние, иначе прокладка коммуникаций обернется дополнительными трудностями. Гараж «откусывает» большой участок, поэтому его размещают близко к входу, подальше от огорода.

    Место для «отдохновения»

    Выбирают место для зоны отдыха. В зависимости от загруженности площади ее представляют беседки или террасы, на которых можно соорудить мангал, альпийские горки. Для размещения площадки для отдыха ищут защищенный от ветров уголок: окруженный высокими деревьями, находящийся рядом с забором. Хорошо, если есть возможность комбинации зоны отдыха с водоемом.

    Приют для зеленых насаждений

    Планируют сад, огород. Для последнего важнейшим условием является отсутствие затененных участков, поэтому важна его удаленность от любых построек. Посадки всегда располагают на южной стороне, дающей хорошее освещение. По этой же причине все деревья высаживают на другой стороне участка. Так они смогут стать защитой дома и всей территории от ветра.

    «Коммуникативные» раздумья

    Думают о расположении коммуникаций. После определения места для всех строений, планируют способ проводки водопровода, канализации, электричества. Лучшая локализация для них под садовыми дорожками, однако разветвленная структура из кабелей и труб крайне усложняет задачу. К ее решению лучше привлечь профессионала.

    Для условного разграничения пространства используют несколько способов. Это могут быть низкие заборы, невысокая живая изгородь, декоративные дорожки. Нередко (и успешно) используют комбинацию из нескольких декоративных элементов.

    Как декорируют участок 8 соток?

    Если есть желание, то после того как проект готов, можно призвать на помощь ландшафтного дизайнера. Однако многие стараются постичь эту науку самостоятельно, не прибегая к серьезному «потрошению» кошелька.

    Декорировать участок помогут такие элементы:

    • скамейки;
    • растения-вьюнки;
    • оригинальные качели;
    • необычно оформленные клумбы;
    • цветы, посаженные вдоль садовых дорожек;
    • фонарики, садовые фигурки, интересные изгороди.

    Главная задача не перемудрить с оформлением и выдержать стиль участка. Гармония должна быть во всем — в материалах, облицовке всех зданий, совмещении зон, в идеальном сочетании живых и искусственных декоративных элементов.

    Планировка участка 8 соток — задача посильная, тем более в век, когда «балом правит» всемирная сеть. Вдохновение и фантазию можно подхлестнуть, посмотрев фотографии, либо случайно наткнувшись на видео. Например, на этот замечательный ролик:

    схемы, фото, варианты проектов, ландшафтный дизайн, с баней и гаражом, интересные, индивидуальные решения

    Распределяя территорию небольшого участка, владельцы часто забывают о трёх важнейших моментах. Это соответствие проекта градостроительному плану, комфортное размещение сооружений, распределение квадратных метров по значимости объектов. Планировка участка 8 соток — процесс, от которого зависит результат строительства. Даже на небольшой территории возможно расположить все значимые сооружения. Дело не в размере, а в умении грамотно зонировать участок, учитывать детали.

    Нюансы при составлении плана

    Первое, что делает владелец на начальном этапе планировки — приходит на участок ранним утром с ручкой и блокнотом. Воочию увидев, где встаёт солнце, как ложатся тени, можно приступать к первым наброскам проекта.

    1.  На бумаге очерчивается линия забора. Чтобы получить точные параметры, необходимо ознакомиться с градостроительным планом. Тогда удастся воспроизвести форму территории на бумаге. Лучше купить специальный проектировочный блокнот.
    2.  Сначала вычисляется место для установки калитки.
    3.  Теперь рядом с очерченной границей составляется список объектов строительства.
    4.  Изучите особенности рельефа. Для этого приглашают специалистов, которые определят, возможно ли возведение одноэтажных и двухэтажных сооружений на земле.
    5.  Площадь всех планируемых объектов нужно соотнести с размером участка. Для соблюдения градостроительных норм необходимо учесть отступы от территории забора, от соседских построек. Информация есть в градостроительном кодексе РФ.

    Планировка дачного участка 8 соток может быть полностью основана на параметрах другого двора. Фото есть в интернете. Если площади участков одинаковы по форме и размеру, можно воспользоваться готовой идеей. Следует только учесть положение сторон света, падение теней, коммуникации и качество грунта. Не каждый участок выдержит громоздкие сооружения.

    Коммуникации

    Для обустройства водопроводных систем, проведения газовых труб и электрических кабелей, необходимо воспользоваться градостроительным планом. В нём детально указано, как размещены соседские системы коммуникаций. Найти на схеме ближайшую точку для стыковки будет несложно.

    От расположения коммуникаций будет зависеть стоимость их присоединения. Лучше пригласить на территорию профессионального проектировщика. Он поможет сэкономить, предложив самый простой вариант.

    Расположение объектов участка

    Участок площадью 8 соток предполагает максимальную загруженность проекта. Все постройки будут находиться вблизи — это плюс. Минус в том, что не удастся разместить большую детскую площадку, или прибавить лишние метры к огороду.

    Зонирование участка: поэтапная инструкция.

    •  Сначала нужно разместить на проекте жилой дом. Учитывается, как будут падать тени, где расположена глухая стена.
    •  После размещают хозяйственные постройки.
    •  Место для огорода на проекте выбирают так, чтобы на него не падали тени от других построек.
    •  Баня не строится близко к жилому дому или саду.
    •  Гараж размещают в удобной близости от калитки, с учётом подъезда к дому.

    Варианты расположения дома на проекте могут отличаться. Важно сделать отступ от забора со стороны улицы 3 м, от соседского участка — 5 м.

    Выбор места под дом

    Нюансы расположения главной жилой постройки.

    •  Строительство дома начинается после завершения проектирования. Сначала тщательно вымеряется место для каждого объекта.
    •  Правильное расположение коттеджа — глухой несущей стеной на север, если с той стороны нет природных объектов.
    •  Планируемая площадь дома не должна превышать 10% от общей. На 8 сотках дом может занимать 80 квадратных метров. Если необходима большая площадь, стоит подумать о мансарде, или втором этаже.
    •  На проекте учитывают соседние строения, близость к трассе.

    Продумать придётся и другие нюансы: удобство присоединения коммуникаций, соотношение с остальными постройками.

    Баня

    Сделать стандартную баню реально даже на небольшом участке. Планировка бани начинается после утверждения размера и положения жилой зоны. Её нужно располагать недалеко от дома, но не ближе, чем в 8 м. Пять метров отступают от забора и соседской границы. Это правило пожарной безопасности, учитывайте при планировке. Вблизи не сажают деревья, поскольку баня является отапливаемым объектом. Независимо от того, топится она дровами, или газом, возможна пожароопасная ситуация. Чтобы огонь не распространился на соседние постройки, делают отступы.

    Гараж

    Расположение зависит от стороны подъезда. Строить гараж так, чтобы пришлось объезжать всю территорию по периметру, нерационально.

    Особенности выделения участка под гараж.

    •  Его располагают близи дома, но не под самыми окнами, чтобы шум мотора не будил домочадцев.
    •  Хорошо, если постройка просматривается из окна. В случае проникновения преступников это можно будет увидеть, не выходя, и вызвать полицию.
    •  Гараж строят дальше от огорода. Выхлопные газы не способствуют здоровому росту ягод, овощей и фруктов.
    •  От соседской границы должен быть отступ в 5 м.

    Всего четыре правила помогут удачно разместить гараж на участке.

    Зона отдыха

    Планирование загородного дома невозможно без зоны отдыха.

    С учётом площади проекта, размещаем:

    •  беседку с местом для мангала;
    •  детскую песочницу;
    •  горку;
    •  небольшой бассейн.

    Правила безопасности: детская площадка должна хорошо просматриваться из окон дома, бассейн строят поодаль. Пример расположения зоны отдыха на участке 8 соток можно найти на фото в сети. Проекты находятся в открытом доступе.

    Если дети взрослые, на проекте планируют небольшую спортивную площадку. Пара турников помогут домочадцам держать себя в форме. А площадку для маленьких детей обязательно засыпают песком. Это безопасно, если ребёнок упадёт с качелей или свалится с горки.

    Беседка должна вмещать 10 человек. Это необходимо на случай торжества, внезапно нагрянувших гостей. Участок небольшой, компенсировать это можно, выделив отдельную комнату в доме для торжественных мероприятий. Она должна быть с хорошей звукоизоляцией. Можно устраивать караоке, слушать музыку всю ночь, не мешая соседям. Лучше размещать зону отдыха внутри дома на первом этаже, недалеко от выхода, бассейна и уборной.

    Сад и огород

    Главное правило расположения огорода — отсутствие теней от других построек. Проектировать участок 8 соток лучше на специальной программе. Это можно сделать через интернет. Там легко нанести размеры, и двигать объекты, выбирая лучшую планировку.

    •  Деревья и кустарники сажают в 4 метрах от соседской территории.
    •  Расстояние от других сооружений должно быть достаточным, чтобы они не загораживали солнечный свет. Большинство растений не примутся в тени.
    •  Ввиду ограниченной территории, стоит расположить 4-6 небольших грядок для самых необходимых овощей и фруктов.
    •  Озеленение участка планируется с учётом предпочтения владельца. Хвойные деревья сажают вдали от соседской границы. Высокие растения отбрасывают большие тени.
    •  Если владельцы хотят перекрыть солнечный свет, под окнами сажают плющ. Он смотрится очень красиво. Это образ винтажного стиля.
    •  Украшением небольшого сада послужит дорожка из гравия или крупных камней.

    Легко рисовать детали декора на широкой территории. Сложнее спланировать участок 8 соток. Но и это вполне возможно.

    Озеленение и декор

    В плане дизайна одинаково хорош любой земельный участок. Всё зависит от мастерства специалиста. Даже самая маленькая территория станет удивительным местом для жизни, если дать поколдовать над ним профессионалу.

    После окончания проектирования стоит призвать на помощь ландшафтного дизайнера. Но, можно справиться и без дополнительных трат.

    Планируя дизайн участка 8 соток, посмотрите проекты готовых дач. Фото в интернете помогут представить, как будет выглядеть ваш двор. Вы увидите, чего там нахватает, внесёте корректировки в почти оформленный план.

    Элементы для декорирования ландшафта на участке 8 соток:

    •  качели;
    •  цветы вдоль дорожки;
    •  земляные или подвесные клумбы;
    •  фонари;
    •  вьющиеся растения;
    •  скамейки;
    •  декоративные аксессуары в виде садовых фигурок, маленьких земляных фонариков на солнечных батареях.

    Главное — выдержать общее оформление. Оно должно просматриваться и в составлении проекта. Стиль участка 8 соток — это цвет и материал забора, каждого здания, изгородей. Это и деревья, и вьющиеся плющи, и форма калитки. Фонарики, дорожки и скамейки.

    Дизайнеры рекомендуют думать о стиле оформления двора до начала планировки. Тогда можно спроектировать необычную крышу жилого дома, сделать массивный забор, подготовить место для живой изгороди. Эти детали лучше учесть в планировке до начал строительства. Внести изменения можно и после зонирования. Если потребуются дополнительные элементы, проект поправляют. В этом суть планировки участка 8 соток: поиск лучших вариантов из возможных на небольшой территории.

    Заключение

    Составить план участка 8 соток — задача не из лёгких. Чем меньше места на проекте, тем детальнее подходят к делу. Каждый квадратный метр на счету.

    Важно учесть дополнительные сооружения хозяйственного назначения: сараи для хранения инструментов, подсобные помещения, кладовку. Расположение других строений планируют в соответствии с возможностью проведения коммуникаций. Учитывают расположения сооружений: чтобы из окна был хороший вид, а тени от гаража и бани не загораживали солнце огурцам на грядке. При планировке учитывают правила, прописанные в градостроительном кодексе РФ.

    с домом и баней, с гаражом, планы и примеры проектов, схемы, обустройство садовой территории, дизайн

    Следующий шаг после оформления документов о праве собственности на земельный участок под застройку – освоение территории. Начало действий владельца – планировка участка 5 соток с домом.

    Нюансы при составлении плана и форма участка

    Чтобы забор не послужил в будущем причиной разногласий с соседями и судебных исков – его нужно сооружать строго по границам 5 соток с соседними участками. Проводить межевание своими руками не рекомендуется. Этим должны заниматься представители местных землеустроительных организаций с обязательной фиксацией результатов на местности и оформлением официального документа (акта) в письменной форме.

    На этапе до начала оформления проекта на 5 соток необходимо проведение изыскательских работ. Цель:

    •  учесть состав, плотность и подвижность почвы, наклон участка,
    •  знать климатические условия в регионе,
    •  продумать размещение жилого здания, построек хозяйственного и вспомогательного назначения,
    •  предусмотреть расположение основного и вспомогательного входов,
    •  планировка подвода воды и канализации, наличие воздушных опор, подземных кабелей энергоснабжения, планировка инженерных коммуникаций,
    •  распланировать пешеходные дорожки, клумбы, цветники,
    •  определить места под грядки и деревья с учетом темпов роста и развития растений,
    •  указать места под детскую игровую площадку, стоянку автомобиля.

    Обязательна привязка объектов относительно сторон света и получение геодезического плана участка для определения уровня грунтовых вод и состава почвы, чтобы учесть особенности строительства.

    Наиболее сложной представляется планировка дачного участка 5 соток, расположенного в окружении с нескольких сторон существующих построек соседей. Для этого необходимо учитывать нормы действующего законодательства. Между соседними объектами требуется сохранение минимально разрешенного расстояния. Соблюдение правила важно не только для комфорта соседей, но касается противопожарной безопасности.

    Высаживать деревья на расстоянии ближе трёх метров от соседских построек не разрешается. Корни способны разрушать прочные железобетонные фундаменты.

    Предварительный приблизительный план вычерчивается на миллиметровой бумаге или составляется компьютерной программой с точным указанием размеров и формы участка. Документ на участок предоставляет возможность для оперативного внесения корректив в финальный проект.

    Планирование отдельных зон

    При проектировании сада нужен план, где указываются:

    •  Архитектурные строения (садовый или дачный домики, баня, детская площадка, хозяйственное помещение).
    •  Ландшафтные украшения (деревья, клумбы, огороды, фонтаны, пруды).
    •  Гараж и другая автомобильная пристройка.
    •  Дорожки для передвижения.
    •  Освещение.
    •  Место под развлечения (беседка или барбекю).

    Следует учитывать, что первым наносится положение дорожки от входа к дому. План может быть нарисован на листе бумаги или наложен на фото. Размеры участка не позволяют иметь большое количество построек, лучше ограничиться одной или двумя.

    Для отдыха и детская зона

    Самое громоздкое сооружение для небольшого пространства – детская площадка. Для ее правильного расположения нужна тщательная планировка. На маленьком участке земли рекомендуется размещать на противоположной от входа стороне. Это позволит визуально создать больше места.

    Эффективный метод зонирования при планировке – постройка маленького забора. Он будет служить перегородкой для огородной части и зоны отдыха.

    Пруд, фонтан или аккуратные клумбы при планировке следует располагать в тени дерева для создания комфорта.

    Площадка для игр должна быть в пределах видимости с любой точки 5 соток для безопасности ребенка. Большой популярностью пользуются садовые фигуры – гномы, фламинго, медведи. Они продаются в магазинах декора.

    Огород

    Огород – красивое и практичное оформление 5 соток земли. Если окружить грядки с овощами низким белым забором, то можно создать ощущение домашнего уюта. Не стоит усаживать каждый квадратный метр – это навредит общему виду 5 соток. Чтобы сэкономить место, можно высадить овощи квадратами в определенном месте или по краям площади земли.

    Самое главное в планировке 5 соток – эффективное использование каждого метра. Крупные лучше заменить несколькими маленькими. Громоздкие постройки размещаются в дальнем углу участка параллельно входу для визуального создания пространства.

    Постройки на участке

    С расположением зданий на плане определяются в первую очередь. Каждая из них должна гармонично вписываться в окружающее пространство, а вместе создавать единый ансамбль. Что обычно хотят разместить на участке 5 соток:

    •  дом;
    •  баню;
    •  гараж;
    •  беседку.

    Схема должна учитывать форму участка. Нельзя забывать и о соблюдении СНиП 30.02.97. Если строения расположены в соответствии с ними, не будет повода для спора с соседями.

    Участок измеряют, переносят полученные размеры в масштабе на бумагу, отмечают на плане уже имеющиеся строения и насаждения. Если освоение

    идет с нуля, начинать нужно с определения места для самого большого сооружения.

    Дом

    Материал для строительства дома и проект выбирает застройщик с учетом пожеланий и финансовых возможностей. Площадь в 5 соток не позволит соорудить большой дом. СНиПами регламентируется суммарная площадь застроек – не более 30% от общей территории. Есть и другие ограничения:

    •  от улицы до строения – не менее 5 м, а до соседнего участка – 3м;
    •  между баней и домом – расстояние 8 м, как и для туалета или душа.

    Важный фактор – размещение дома относительно частей света. Если его расположить с северо-западной или северо-восточной стороны 5 соток, остальное пространство будет освещено в течение дня максимально.

    Далее на плане нужно выделить основные зоны: парадную – у входа в дом, хозяйственную, для отдыха, детскую площадку, цветники и клумбы. 5 соток не позволят сделать их большими, но и в камерности тоже есть своя прелесть.

    Хозяйственные постройки

    Это – душевая кабина, туалет, сарай для садового инвентаря и другие подобные постройки. Их лучше объединить в одно сооружение, разделив перегородками. При необходимости к ним присоединяют и летнюю кухню. Хозяйственные постройки обычно размещают в дальнем конце участка, отделив от остальной территории живой изгородью, что и отмечают на плане.

    Гараж и баня

    При планировке площади в 5 соток можно предусмотреть гараж, пристроенный к дому. Если последний находится далеко от проезжей части, лучше гараж или навес для машины расположить рядом с въездом на территорию, чтобы не занимать драгоценную площадь под подъездную дорогу.

    Баня тоже располагается на дальнем от дома конце участка. По противопожарным нормам постройка должна быть отдалена.

    Беседка

    Ее обычно располагают в зоне отдыха недалеко от дома, совместив с площадкой для барбекю. Чтобы беседка была недоступна любопытным взглядам, ее лучше задекорировать вьющимися растениями.

    Грамотно составленный план участка, постройки выдержанные в едином стиле, равно как и дорожки и зеленые насаждения, помогут идеально организовать пространство, где можно и на 5 сотках отдыхать полноценно.

    Декор и ландшафтный дизайн

    Садовый участок на 5 сотках не выносит небрежности в планировке. Зоны четко разграничивают в зависимости от потребностей – зона отдыха, плодовый сад, огород, хозяйственный двор. Для дополнительного озеленения применяют декоративное ограждение, которое занимает маленькую площадь. Место для деревьев и кустарников выбирают с северной стороны – для защиты двора от сквозняка. Ландшафтные дизайнеры зонируют сад кустами. Выбирают гортензию древовидную, спирею японскую, бузину черную. Растения и клумбы вписывают в общую композицию, чтобы добиться контрастности. Цветники являются визуальным центром участка, поэтому

    для гармоничного оформления сада их располагают на пересечении дорожек или в центре зоны отдыха. Дизайн дворика дополняют дорожки, альпийские горки, фонтан.

    Примеры

    Представленные в интернете идеи и фото внутри дворика реально выполнить самостоятельно. Главная и первоочередная задача при планировке 5 соток – распределить его на зоны. Затем согласно плану выполняют разбивку.

    Существует 3 способа разбивки участка, которую выполняют с помощью масштабной сетки:

    1.  Прямоугольный.
    2.  Диагональный.
    3.  Круговой.

    Планировку территории проводят относительно фасада дома. Первый способ легко реализовать на практике. Линии сада, цветников, дорожек прокладывают параллельно либо перпендикулярно фасаду.

    Способ диагональный позволяет зрительно расширить границы участка. Линии к дому проводят под углом в 45. Такая разбивка предполагает множество свежих решений. Круговая планировка самая трудоемкая, но как показывают фото, такие дворики выглядят самыми уютными и кажутся гораздо больше стандартных прямоугольников.

    Хороший результат дает совмещение способов разбивки, например, круга с прямоугольником. Для полной реализации пожеланий потребуется разработать не один пример планирования.

    Заключение

    Обустройство 5 соток проводят после подготовки плана на бумаге. На этом этапе учитывают все пожелания и после этого приступают к работам на земле.

    Планировка дачного участка 8 соток с домом, баней или без нее

    Садовый участок размером 8 соток является наиболее популярным решением для большинства хозяев. Поэтому большинство людей приобретающих новую территорию задаются вопросом, как грамотно планировать участок своими руками, несмотря на небольшую площадь территории.

    Варианты планирования участка 8 соток

    Сначала необходимо распределить следующие постройки, которые помогут обустроить уют на участке:

    1. Жилые помещения. К ним относятся дома и веранды.
    2. При наличии личного автомобиля необходимо построить дом с гаражом или небольшую стоянку.
    3. Для обустройства зоны отдыха хорошо подойдут спортивные или детские площадки.
    4. Хозяйственная зона также нуждается в специальных постройках или площадках в животных.
    5. Для украшения территории хорошо подойдёт зелёная зона отдыха. В неё входят различные украшения, такие как небольшой забор или цветочная клумба.
    6. Зона отдыха. В такой местности хорошо подойдёт установка мангал, бани или барбекю. Также можно построить большую беседку с лужайкой.
    7. Огородная зона. Грядки, на которых сажают овощные культуры.
    8. При желании на территории можно расположить ягодные кустарники и посадить фруктовые деревья.

      Пример размещения садовых деревьев на участке

    Если вы планируете заниматься выращиванием овощных культур, следует учесть в планировке, что площади в 70 кв. м будет достаточно для обеспечения едой всей семьи. Парковка и вход в дом является наилучшим местом для размещения фасадного участка. Если у вас по соседству есть ещё застройки, их можно прикрыть с помощью различных больших растений.

    Для того чтобы участок имел более красивый и разнообразный вид, на его территории стоит рассаживать различные декоративные растения, чтобы они контрастировали друг с другом. Благодаря этому у вас получится довольно яркий и красивый участок. Учитывая то, что территория имеет небольшие размеры, при его обустройстве главное – не намельчить.

    Если план вашего дачного земельного участка прямоугольный и обнесён забором, то лучше всего возле ограды посадить крупные деревья, которые помогут визуально разбить вытянутый участок на несколько зон.


    Это особенно актуально для местности, где рядом с территорией расположен лес. Поэтому крупные деревья на небольших участках играют незаменимую роль. После дорожки, которая выложена на садовом участке, лучше всего сажать кустарные растения. Если они сильно разрастаются, их достаточно просто обрезать. Вернуться к оглавлению

    Оформление участка в 8 соток

    Благодаря различным видам растений вы можете создать много разных зон даже на небольшом дачном участке. Поэтому ваша территория будет выглядеть красиво, аккуратно и каждая часть будет самодостаточный. Если вы планируете на своём садовом участке расположить плодовые или огородные зоны, для этого лучше всего оставить самую освещённую часть территории.

    Такие культуры как малина и смородина лучше всего растут возле небольших заборов. Кроме того, если вы планируете довольно часто заниматься планировкой огорода и другими растительными культурами, возле таких зон лучше всего расположить небольшую территорию для отдыха, на которую устанавливают качели, беседки и т. д.

    Ландшафтный дизайн и оформление участка размером 8 соток

    При помощи огородных посадок вы сможете создать настоящую композицию, которая украсит вашу дачную территорию. Даже посадив обычную тыкву как декоративное растение, вы получите красивые украшения, раскинувшее свои ветки на всю рядом прилегающую территорию. Один из способов расположение плодовых деревьев на садовом участке — это солитерная посадка.

    Солитерный метод — это рассаживание одиночных декоративных растений, которые обладают эстетичной ценностью. В основном к таким растениям относятся неплодоносные деревья или кустарники.

    Чтобы украсить вашу зону огорода, которая может занять несколько соток, лучше всего подобрать декоративные посадки. Какие именно из доступных вариантов использовать решает стиль всей территории. Каждый участок имеет собственный стиль и настроение, под которые стоит планировать подбор различной растительности.

    Вариант проекта и планировки участка 8 соток

    Своими усилиями вы создадите благоприятную обстановку для летнего отдыха.

    Вернуться к оглавлению

    Укладка газона на теневой стороне территории

    Для того чтобы обустроить теневую сторону, лучше всего подобрать растения, создающие ощущение леса. Если вы хотите создать разное настроение во всех зонах, лучше всего подбирать цветы и кустарники, имеющие различный цвет. Для создания обычного посевного газона требуется много времени и сил.

    Поэтому нужно за сезон до посадки подготовить грунт, засеять и дождаться восхода. Основная трудность обустройства газона заключается в том, что по нему разрешается ходить только по истечении трёх месяцев после восхода.

    Но существует технология, с помощью которой можно избежать всяких длительных и неудобных этапов взращивания. Достаточно просто приобрести и уложить выросший взрослый газон, который продают свёрнутым в рулон. Его достаточно просто расстелить на подготовленной территории.

    Процесс укладки газона на дачном участке

    Такой газон выращивается в питомниках несколько лет. После того как он дозреет, его при помощи специальной машины снимают вместе с корнями и небольшим слоем земли. Одним из главных преимуществ такой покупки – это содержание всех необходимых компонентов для роста травы.

    Тем не менее, даже под такой газон необходимо заранее подготовить свою почву. На территории нужно выложить 10-15 см плодородного грунта. Если на участке находится суглинок, то необходимо стереть старый слой земли и засыпать 10 см плодородного грунта, а если строительный мусор, как это обычно бывает после стройки, нужно добавить 15-20 см грунта.

    Схема для укладки газона на садовом участке

    Один рулон готового газона имеет полметра ширины и 2 метра в длину, а его вес составляет около 10 килограммов. Укладывается он довольно просто, и трое рабочих, имеющих опыт в укладке газона, смогут быстро и без проблем обустроить до 15 соток территории.

    Если участок имеет сложный рельеф, скорость работы значительно снижается. Но интересно то, что как раз на неровных территориях такой газон подходит лучше всего, так как он позволяет избежать опасности повреждения грунта от дождей и талых вод.


    Для того чтобы выложенный газон прижился, достаточно всего 2-3 недели. Главной задачей в эти три недели является полив. Но, несмотря на хорошую приспосабливаемость данных растений, за ними всё равно нужен специальный уход. Это не просто обычный коврик, а целый механизм, за которым нужно следить и ухаживать.

    Его нужно не только своевременно поливать, но и скашивать, проводить подкормку при помощи комплексных удобрений, которые бывают двух типов — летне-весенние и осенние.

    Расширенное построение графиков - документация Python4Astronomers 2.0

    Переход к построению на основе объектов

    В Matplotlib мы узнали о построении графиков с использованием процедурного метода, например:

     табличный рисунок ()
    plt. subplot (1, 1, 1)
    plt.plot ([1, 2, 3, 4])
    plt.ylabel ('некоторые числа')


    Чтобы позволить больше настроек, нам нужно перейти к объектно-ориентированному способу сделать сюжеты. Этот метод предполагает хранение различных элементов графики в переменных (это объектов в объектно-ориентированной терминологии).В приведенный выше пример становится:

     fig = plt.figure () # создать объект-фигуру
    ax = fig.add_subplot (1, 1, 1) # создаем объект оси на рисунке
    ax.plot ([1, 2, 3, 4])
    ax.set_ylabel ('некоторые числа')


    Этот метод более удобен для сложных графиков, и мы будем применять это для текущего семинара. Одним из самых больших преимуществ использования этого метода является то, что он позволяет пользователям легко обрабатывать несколько фигур / осей, не запутавшись в том, какая из них активна в данный момент.Например:

     fig1 = plt.figure ()
    fig2 = plt.figure ()
    ax1 = fig1.add_subplot (1, 1, 1)
    ax2 = fig2.add_subplot (2, 1, 1)
    ax3 = fig2. add_subplot (2, 1, 2)


    определяет две фигуры: одну с двумя наборами осей и одну с одним набором осей. Затем используйте ax1.plot (...) для построения на подзаголовке в fig1 и ax2.plot (...) и ax3.plot (...) для построения в верхней части и нижние части графика fig2 соответственно.

    Незначительным недостатком этого метода является то, что в интерактивном режиме вам нужно будет явно вызвать:

    , чтобы обновить фигуру после команд построения (где фиг. - объект фигуры).

    Примечание

    , в то время как этот метод более объектно-ориентирован, чем процедурный метод мы представили в прошлый раз, он по-прежнему полагается на pyplot для создания экземпляра рисунок:

    Фактически возможно использовать чистый объектно-ориентированный интерфейс для matplotlib, но мы не будем рассматривать это здесь.

    Размер фигурки

    Первое, что следует учитывать при создании сюжета, пригодного для публикации, - это окончательный желаемый размер сюжета. Размер фигурки можно уточнить по телефону:

     fig = plt.рисунок (figsize = (6,8))


    , где аргумент figsize принимает кортеж из двух значений: ширины и высоты фигуры в дюймах. Установка размера рисунка с самого начала важна для того, чтобы гарантировать, что рисунок не нужно уменьшать или увеличивать в публикации, гарантируя, что размеры шрифта будут выглядеть правильно.

    Размещающие оси

    Самый простой способ создать набор осей в фигуре matplotlib - использовать команду subplot:

     fig = plt.figure () # создать объект-фигуру
    ax = fig.add_subplot (1, 1, 1) # создаем объект оси на рисунке


    Вторая линия создает часть графика в сетке 1x1. Как мы описали ранее, аргументы для add_subplot - это количество строк, столбцов и идентификатор подзаголовка, от 1 до количества столбцов, умноженного на количество строк.

    Хотя можно настроить интервал между подзаголовками с помощью subplots_adjust или использовать функцию gridspec для более продвинутых подзаголовков, часто проще просто использовать более общий метод add_axes вместо add_subplot. Метод add_axes принимает список из четырех значений: xmin , ymin , dx и dy для подзаголовка, где xmin и ymin - координаты нижнего левого угла диаграммы. subplot, а dx и dy - ширина и высота подзаголовка, со всеми значениями, указанными в относительных единицах (где 0 - левый / нижний, а 1 - верхний / правый). Например:

     fig = plt.figure ()
    ax = fig.add_axes ([0., 0., 1., 1.,])


    покажет подзаголовок

    2.8: Постройте упорядоченную пару

    Результаты обучения

    1. Нарисуйте оси \ (x \) и \ (y \).
    2. Постройте точку в плоскости xy

    Мы уже подробно рассказали о том, как нанести точки на числовую линию, и это очень полезно для презентаций с одной переменной. Теперь перейдем к вопросам, связанным со сравнением двух переменных. Работа с двумя переменными часто встречается в статистических исследованиях, и мы хотели бы иметь возможность отображать результаты графически. Лучше всего это делать путем нанесения точек на плоскость xy.

    Пример \ (\ PageIndex {1} \)

    Отметьте точки: \ ((3,4) \), \ ((- 2,1) \) и \ ((0, -1) \)

    Раствор

    Первое, что нужно сделать при нанесении точек, - это нарисовать ось x и ось y и выбрать отметки. Здесь все числа меньше 5, поэтому разумно считать по единицам. Затем мы наносим первую точку \ ((3,4) \). Это означает, что нужно начинать с начала координат, где оси пересекаются.Затем переместите 3 единицы вправо и 4 единицы вверх. Прибыв туда, мы просто рисуем точку. Для следующей точки \ ((- 2,1) \) мы начинаем с начала координат, перемещаем на 2 единицы влево и на 1 единицу вверх и рисуем точку. Для третьей точки, \ ((0, -1) \), мы вообще не перемещаемся влево или вправо, поскольку координата x равна 0, но мы перемещаемся на 1 единицу вниз и рисуем точку. Сюжет показан ниже.

    Пример \ (\ PageIndex {2} \)

    Был проведен опрос для выяснения взаимосвязи между возрастом человека и его доходом. Первые три ответа показаны в таблице ниже:

    Таблица возрастов и доходов
    Возраст 49 24 35
    Доход 69 000 32 000 40 000

    Постройте три точки на плоскости xy.

    Раствор

    Обратите внимание, что все числа относительно большие.Следовательно, подсчет по единицам не имеет смысла. Вместо этого имеет смысл считать ось возраста \ (x \) по десяткам, а ось дохода \ (y \) - по тысячам. Точки нанесены ниже.

    Упражнение

    Менеджер отеля интересовался взаимосвязью между ценой за ночь \ (x \), которую взимает отель, и количеством занятых номеров \ (y \). Результаты были (75,83), (100,60), (110,55) и (125,40). Постройте эти точки на плоскости xy.

    Пример: нанесение точек на координатную плоскость

    Точки графика

    Примерных графиков в Matplotlib - Matplotlib 3.1.2 документация

    Примечание

    Щелкните здесь, чтобы загрузить полный пример кода

    Здесь вы найдете множество примеров графиков с кодом, который сгенерировал их.

    Линейный участок

    Вот как создать линейный график с текстовыми метками, используя участок () .

    Простой участок

    Несколько участков на одном рисунке

    Несколько осей (т. Е. Подзаголовки) создаются с помощью subplot () функция:

    Подсюжет

    Изображения

    Matplotlib может отображать изображения (при условии, что горизонтальные размеры) с помощью функции imshow () .

    Пример использования imshow () для отображения компьютерной томографии

    Контур и псевдоцвет

    Функция pcolormesh () может создавать цветные представление двумерного массива, даже если горизонтальные размеры расположены неравномерно. В contour () Функция - это еще один способ представления те же данные:

    Гистограммы

    Функция hist () автоматически генерирует гистограммы и возвращает количество интервалов или вероятности:

    Характеристики гистограммы

    Пути

    Вы можете добавить произвольные пути в Matplotlib, используя matplotlib.путь модуль:

    Патч пути

    Трехмерное изображение

    Набор инструментов mplot3d (см. Начало работы и 3D-графика) поддерживает простые 3D-графики включая поверхностные, каркасные, точечные и гистограммы.

    Surface3d

    Спасибо John Porter, Jonathon Taylor, Reinier Heeres и Ben Root за набор инструментов mplot3d . Этот инструментарий входит в состав всех стандартных Matplotlib. устанавливает.

    Стрэмплот

    Функция streamplot () строит линии тока векторное поле.Помимо простого построения линий тока, он позволяет для сопоставления цветов и / или ширины линий линий тока с отдельным параметром, например, скорость или местная напряженность векторного поля.

    Streamplot с различными вариантами построения.

    Эта функция дополняет функцию quiver () для построение векторных полей. Спасибо Тому Фланнагану и Тони Ю за добавление функция streamplot.

    Эллипсы

    В поддержку Феникса миссия на Марс (которая использовала Matplotlib для отображения наземного отслеживания космический корабль), Майкл Дротбум, построенный на работе Чарли Моада, чтобы обеспечить чрезвычайно точное 8-сплайновое приближение к эллиптическим дугам (см.

    matplotlib.pyplot.imshow - документация Matplotlib 3.1.2

    Параметры:
    X : образ в виде массива или PIL-образ

    Данные изображения. Поддерживаемые формы массива:

    • (M, N): изображение со скалярными данными. Данные визуализируются используя цветовую карту.
    • (M, N, 3): изображение со значениями RGB (0-1 с плавающей запятой или 0-255 int).
    • (M, N, 4): изображение со значениями RGBA (0-1 с плавающей запятой или 0-255 int), т.е. включая прозрачность.

    Первые два измерения (M, N) определяют строки и столбцы изображение.

    Значения RGB (A) за пределами диапазона обрезаются.

    cmap : str или Colormap , опционально

    Экземпляр цветовой карты или зарегистрированное имя цветовой карты, используемое для сопоставления скалярные данные в цвета. Этот параметр игнорируется для данных RGB (A). По умолчанию rcParams ["image.cmap"] = 'viridis' .

    норма : Нормализовать , опционально

    Экземпляр Normalize , используемый для масштабирования скалярных данных до [0, 1] диапазон перед отображением в цвета с использованием cmap .По умолчанию линейный используется масштабирование, отображающее наименьшее значение в 0 и самое высокое в 1. Этот параметр игнорируется для данных RGB (A).

    аспект : {'равно', 'авто'} или с плавающей запятой, необязательно

    Управляет соотношением сторон осей. Аспект особенный актуальность для изображений, поскольку это может исказить изображение, т.е. не будет квадратным.

    Этот параметр является ярлыком для явного вызова Оси.set_aspect . Смотрите там подробности.

    • «равно»: обеспечивает соотношение сторон 1. Пиксели будут квадратными. (если размеры пикселей явно не сделаны неквадратными в данных координаты с использованием экстента ).
    • 'auto': оси остаются фиксированными, а соотношение сторон регулируется таким образом что данные умещаются в осях. В общем, это приведет к неквадратные пиксели.

    Если не указан, используйте rcParams ["image.aspect"] = 'равный' (по умолчанию: 'равно').

    интерполяция : str, опционально

    Используемый метод интерполяции.Если Нет rcParams ["image.interpolation"] = 'ближайший' Используется , который по умолчанию равен 'ближайшему'.

    Поддерживаемые значения: «нет», «ближайший», «билинейный», «бикубический», spline16, spline36, hanning, Hamming, hermite, kaiser, 'quadric', 'catrom', 'гауссовский', 'bessel', 'mitchell', 'sinc', "Ланцош".

    Если интерполяция - «нет», то интерполяция не выполняется. на серверах Agg, ps, pdf и svg. Другие бэкенды откатятся до «ближайшего».Обратите внимание, что большинство рендеров SVG выполняют интерполяцию на рендеринг и метод интерполяции по умолчанию, который они реализуют может отличаться.

    См. Интерполяции для imshow / matshow для обзора поддерживаемых методов интерполяции.

    Некоторые методы интерполяции требуют дополнительного параметра радиуса, который может быть установлен с помощью filterrad . Кроме того, антизерновое изображение фильтр изменения размера управляется параметром filternorm .

    альфа : скаляр, необязательно

    Значение альфа-смешивания от 0 (прозрачный) до 1 (непрозрачный).Этот параметр игнорируется для входных данных RGBA.

    vmin, vmax : скаляр, необязательно

    При использовании скалярных данных и без явной norm , vmin и vmax определить диапазон данных, который покрывает палитра. По умолчанию, палитра охватывает весь диапазон значений поставляемых данные. vmin , vmax игнорируются, если используется параметр norm .

    происхождение : {'верхний', 'нижний'}, необязательно

    Поместите индекс [0,0] массива вверху слева или внизу слева угол осей.Условное обозначение «верхний» обычно используется для матрицы и изображения. Если не указан, используется rcParams ["image.origin"] = 'upper' , по умолчанию - 'upper'.

    Обратите внимание, что вертикальные оси направлены вверх для «нижнего» но сверху вниз.

    См. Источник и размер в учебнике imshow для примеры и более подробное описание.

    экстент : скаляры (слева, справа, снизу, сверху), необязательно

    Ограничивающая рамка в координатах данных, которую будет заполнять изображение.Изображение растягивается отдельно по x и y, чтобы заполнить поле.

    Экстент по умолчанию определяется следующими условиями. Пиксели имеют размер единицы в координатах данных. Их центры находятся на целочисленные координаты, а их координаты центра находятся в диапазоне от 0 до столбцы-1 по горизонтали и от 0 до строк-1 по вертикали.

    Обратите внимание, что направление вертикальной оси и, следовательно, значение по умолчанию значения для верха и низа зависят от происхождения :

    • Для origin == 'upper' по умолчанию (-0.5, числа-0,5, числа-0,5, -0,5) .
    • Для origin == 'lower' по умолчанию (-0,5, число-0,5, -0,5, число-0,5) .

    См. Происхождение и степень в учебнике imshow для примеры и более подробное описание.

    filternorm : bool, необязательно, по умолчанию: True

    Параметр для фильтра изменения размера антизернистого изображения (см. антизерновая документация). Если установлен filternorm , фильтр нормализует целочисленные значения и исправляет ошибки округления.Это ничего не делает с исходными значениями с плавающей запятой, он исправляет только целые числа в соответствии с правилом 1.0, что означает что любая сумма весов пикселей должна быть равна 1,0. Так что Функция фильтра должна создавать график правильной формы.

    filterrad : float> 0, необязательно, по умолчанию: 4,0

    Радиус фильтра для фильтров, имеющих параметр радиуса, т. Е. когда интерполяция является одной из: «sinc», «lanczos» или «blackman».

    resample : bool, необязательно

    Если True , используйте метод полной передискретизации.Когда Ложь , только повторная выборка, когда выходное изображение больше входного.

    url : str, необязательно

    Задайте URL-адрес созданного изображения AxesImage . См. Artist.set_url .

    matplotlib.pyplot.imshow - документация Matplotlib 3.1.0

    Параметры:
    X : образ в виде массива или образ PIL

    Данные изображения. Поддерживаемые формы массива:

    • (M, N): изображение со скалярными данными.Данные визуализируются используя цветовую карту.
    • (M, N, 3): изображение со значениями RGB (0-1 с плавающей запятой или 0-255 int).
    • (M, N, 4): изображение со значениями RGBA (0-1 с плавающей запятой или 0-255 int), т.е. включая прозрачность.

    Первые два измерения (M, N) определяют строки и столбцы изображение.

    Значения RGB (A) за пределами диапазона обрезаются.

    cmap : str или Colormap , опционально

    Экземпляр цветовой карты или зарегистрированное имя цветовой карты, используемое для сопоставления скалярные данные в цвета.Этот параметр игнорируется для данных RGB (A). По умолчанию rcParams ["image.cmap"] .

    норма : Нормализовать , опционально

    Экземпляр Normalize , используемый для масштабирования скалярных данных до [0, 1] диапазон перед отображением в цвета с использованием cmap . По умолчанию линейный используется масштабирование, отображающее наименьшее значение в 0 и самое высокое в 1. Этот параметр игнорируется для данных RGB (A).

    аспект : {'равно', 'авто'} или с плавающей запятой, необязательно

    Управляет соотношением сторон осей.Аспект особенный актуальность для изображений, поскольку это может исказить изображение, т.е. не будет квадратным.

    Этот параметр является ярлыком для явного вызова Оси.set_aspect . Смотрите там подробности.

    • «равно»: обеспечивает соотношение сторон 1. Пиксели будут квадратными. (если размеры пикселей явно не сделаны неквадратными в данных координаты с использованием экстента ).
    • 'auto': оси остаются фиксированными, а соотношение сторон регулируется таким образом что данные умещаются в осях.В общем, это приведет к неквадратные пиксели.

    Если не указан, используйте rcParams ["image.aspect"] (по умолчанию: «равно»).

    интерполяция : str, опционально

    Используемый метод интерполяции. Если Нет rcParams ["image.interpolation"] используется, значение по умолчанию - «ближайший».

    Поддерживаемые значения: «нет», «ближайший», «билинейный», «бикубический», spline16, spline36, hanning, Hamming, hermite, kaiser, 'quadric', 'catrom', 'гауссовский', 'bessel', 'mitchell', 'sinc', "Ланцош".

    Если интерполяция - «нет», то интерполяция не выполняется. на серверах Agg, ps, pdf и svg. Другие бэкенды откатятся до «ближайшего». Обратите внимание, что большинство рендеров SVG выполняют интерполяцию на рендеринг и метод интерполяции по умолчанию, который они реализуют может отличаться.

    См. Интерполяции для imshow / matshow для обзора поддерживаемых методов интерполяции.

    Некоторые методы интерполяции требуют дополнительного параметра радиуса, который может быть установлен с помощью filterrad .Кроме того, антизерновое изображение фильтр изменения размера управляется параметром filternorm .

    альфа : скаляр, необязательно

    Значение альфа-смешивания от 0 (прозрачный) до 1 (непрозрачный). Этот параметр игнорируется для входных данных RGBA.

    vmin, vmax : скаляр, необязательно

    При использовании скалярных данных и без явной norm , vmin и vmax определить диапазон данных, который покрывает палитра.По умолчанию, палитра охватывает весь диапазон значений поставляемых данные. vmin , vmax игнорируются, если используется параметр norm .

    происхождение : {'верхний', 'нижний'}, необязательно

    Поместите индекс [0,0] массива вверху слева или внизу слева угол осей. Условное обозначение «верхний» обычно используется для матрицы и изображения. Если не указан, используется rcParams ["image.origin"] , по умолчанию - «верхний».

    Обратите внимание, что вертикальные оси направлены вверх для «нижнего» но сверху вниз.

    экстент : скаляры (слева, справа, снизу, сверху), необязательно

    Ограничивающая рамка в координатах данных, которую будет заполнять изображение. Изображение растягивается отдельно по x и y, чтобы заполнить поле.

    Экстент по умолчанию определяется следующими условиями. Пиксели имеют размер единицы в координатах данных. Их центры находятся на целочисленные координаты, а их координаты центра находятся в диапазоне от 0 до столбцы-1 по горизонтали и от 0 до строк-1 по вертикали.

    Обратите внимание, что направление вертикальной оси и, следовательно, значение по умолчанию значения для верха и низа зависят от происхождения :

    • Для origin == 'upper' по умолчанию (-0,5, число-0,5, число-0,5, -0,5) .
    • Для origin == 'lower' по умолчанию (-0,5, число-0,5, -0,5, число-0,5) .

    См. Пример источника и размера в imshow для более подробное описание.

    filternorm : bool, необязательно, по умолчанию: True

    Параметр для фильтра изменения размера антизернистого изображения (см. антизерновая документация).Если установлен filternorm , фильтр нормализует целочисленные значения и исправляет ошибки округления. Это ничего не делает с исходными значениями с плавающей запятой, он исправляет только целые числа в соответствии с правилом 1.0, что означает что любая сумма весов пикселей должна быть равна 1,0. Так что Функция фильтра должна создавать график правильной формы.

    filterrad : float> 0, необязательно, по умолчанию: 4,0

    Радиус фильтра для фильтров, имеющих параметр радиуса, т.е.е. когда интерполяция является одной из: «sinc», «lanczos» или «blackman».

    resample : bool, необязательно

    Если True , используйте метод полной передискретизации. Когда Ложь , только повторная выборка, когда выходное изображение больше входного.

    url : str, необязательно

    Задайте URL-адрес созданного изображения AxesImage . См. Artist.set_url .

    участок - GMT 6.0.0_r20460 документация

    Нанести линии, многоугольники и символы на карты

    Сводка

    gmt plot [ table ] -J parameters -R запад / восток / юг / север [/ zmin / zmax ] [ + r ] [ -A [ м | p | x | y ]] [ -B [ p | с ] параметров ] [ -C cpt ] [ -D dx / dy ] [ -E [ x | y | X | Y ] [ + a ] [ + cl | f ] [ + n ] [ + w cap ] [ + p pen ]] [ -F [ c | n | r ] [ refpoint ]] [ -G заполнить ] [ -I интенсив ] [ -L [ + b | d | D ] [ + xl | r | x0 ] [ + yl | r | y0 ] [ + p pen ]] [ -N [ c | r ]] [ -S [ символ ] [ размер [ u ]] [ -U [ штамп ]] [ -V [ уровень ]] [ -W [ pen ] [ attr ]] [ -X x_offset ] [ -Y y_offset ] [ -a флаги] [ -bi двоичный] [ -di nodata] [ -e regexp] [ -f flags] [ -g пробелы] [ -h заголовки] [ -i флаги] [ -p флаги] [ -t transp] [ -: [ i | o ]] [ –PAR = значение ]

    Примечание: Пробелы между флагом опции и соответствующими аргументами не допускаются.

    Описание

    график считывает ( x , y ) пары из файлов [или стандартный ввод] и будет строить линии, многоугольники или символы в этих местах на карте. Если выбран символ, а размер символа отсутствует задано, то график интерпретирует третий столбец входных данных как размер символа. Символы, размер которых <= 0, пропускаются. Если нет символов указаны, то код символа (см. -S ниже) должен быть представлен как последний столбец во входных данных.Если -S не используется, линия, соединяющая вместо этого будут нарисованы точки данных. Чтобы явно закрыть полигоны, используйте . Выберите заливку с помощью -G . Если установлен -G , -W будет управлять нарисован ли контур многоугольника или нет. Если выбран символ, -G и -W определяет заливку и контур / без контура, соответственно.

    Обязательные аргументы

    -J параметры (подробнее...)
    Выберите проекцию карты.
    -R xmin / xmax / ymin / ymax [ + r ] [ + u unit ] (подробнее ...)
    Укажите интересующую область.

    Для вида в перспективе p , необязательно добавить / zmin / zmax . (подробнее ...)

    Необязательные аргументы

    стол
    Один или несколько данных ASCII (или двоичных, см. -bi [ ncols ] [ type ]) данных файл (ы) таблицы, содержащий ряд столбцов данных.Если таблицы не указаны затем мы читаем из стандартного ввода.
    -A [ м | p | x | y ]
    По умолчанию географические линейные сегменты рисуются как дуги большого круга. Чтобы нарисовать их как прямые линии используйте флаг -A . Или добавьте м , чтобы нарисовать линия сначала следует по меридиану, а затем по параллели. Или добавьте p чтобы начать движение по параллели, затем по меридиану. (Это может быть практично чтобы провести линию, например, по параллелям).Для декартовых данных точки связаны просто, если вы не добавите x или y , чтобы нарисовать лестницу кривые, у которых первое движение проходит вдоль x или y соответственно.
    -B [ p | s ] параметров (подробнее ...)
    Установите атрибуты границы рамки и осей карты.
    -C cpt
    Укажите CPT или укажите -C цвет1, цвет2 [, цвет3 ,...] для автоматического построения линейного непрерывного CPT из этих цветов, где z начинается с 0 и увеличивается на единицу для каждого цвета. В этом случае color n может быть триплетом r / g / b, названием цвета, или шестнадцатеричный цвет HTML (например, #aabbcc). Если установлен -S , пусть цвет заливки символа будет определяется значением z в третьем столбце. Дополнительные поля сдвинут на один столбец (необязательный размер будет 4-м, а не 3-м поле и др.). Если -S не установлен, то график ожидает, что пользователь предоставить многосегментный файл, в котором каждый заголовок сегмента содержит -Z val строка. val будет контролировать цвет линии или многоугольник (если установлен -L ) через CPT.
    -D dx / dy
    Смещение символа графика или расположения линий на заданную величину dx / dy [По умолчанию без смещения]. Если dy не задано, оно устанавливается равным dx .
    -E [ x | y | X | Y ] [ + a ] [ + cl | f ] [ + n ] [ + w cap ] [ + p pen ]
    Нарисуйте симметричные планки погрешностей.Добавьте x и / или y , чтобы указать, какие полосы вы хотите рисовать (по умолчанию - x и y). Ошибки x и / или y должны быть хранится в столбцах после пары (x, y) [или триплета (x, y, z)]. Если + добавляется , тогда мы будем рисовать асимметричные полосы погрешностей; это требует два, а не один дополнительный столбец данных с низким и высоким значением. Если используется верхний регистр X и / или Y , мы вместо этого нарисуем Символы «коробка с усами» (или «стебель и лист»). Координата x (или y) затем принимается в качестве медианного значения, и ожидается, что еще четыре столбца содержат минимум (квантиль 0%), квантиль 25%, квантиль 75%, и максимальные (100% квантиль) значения.Поле 25-75% может быть заполнено используя -G . Если + n добавлен, мы рисуем зубчатый Символ «прямоугольник с усами», где ширина надреза отражает погрешность в среднем. Этот символ требует, чтобы 5-й дополнительный столбец данных содержал количество баллов в раздаче. Модификатор + w устанавливает колпачок ширина, обозначающая длину заглушки на планках погрешностей [7 p ]. Атрибуты пера для планок погрешностей можно также установить с помощью + p pen .[По умолчанию: ширина = по умолчанию, цвет = черный, стиль = сплошной]. Когда -C является Используется, мы можем управлять тем, как цвет поиска применяется к нашему символу. Добавьте + cf , чтобы использовать его для заполнения символа, а + cl просто установите цвет пера ошибок и отключите заливку символов. Подача + c будет установите оба цвета.
    -F [ c | n | r ] [ a | f | s | r | ссылка ]
    Изменить способ соединения точек (путем указания схемы ) и группировки данных (путем указания метода ).Приложите одну из трех схем подключения линий: c : рисовать непрерывные отрезки линий для каждой группы [по умолчанию]. r : начертите линейные сегменты от сброса контрольной точки для каждой группы. n : Нарисуйте сети из линейных сегментов между всеми точками в каждой группе. При желании добавьте один из четырех методов сегментации, чтобы определить группу: a : Игнорировать все заголовки сегментов, т.е. пусть все точки принадлежат одной группе, и установите контрольную точку группы на самую первую точку первого файла. f : Считайте все данные в каждом файле отдельной группой и сбросить контрольную точку группы на первую точку каждой группы. s : Заголовки сегментов обрабатываются, поэтому каждый сегмент является группой; группа контрольная точка сбрасывается на первую точку каждого входящего сегмента [По умолчанию]. r : То же, что s , но контрольная точка группы сбрасывается после каждая запись до предыдущей точки (этот метод доступен только со схемой -Fr ). Вместо кодов a | f | s | r вы можете добавить координаты refpoint , который будет служить фиксированным внешним ориентир для всех групп.
    -G заполнить (подробнее ...)
    Выберите цвет или узор для заливки символов или многоугольников [по умолчанию без заливки]. Обратите внимание, что график будет искать строки -G и -W во всех заголовки сегментов, и пусть любые найденные таким образом значения заменят настройки командной строки.
    -I интенсив
    Используйте прилагаемое значение интенсив (номинально в диапазоне от -1 до + 1), чтобы модулировать цвет заливки, имитируя освещение [нет].
    -L [ + b | d | D ] [ + xl | r | x0 ] [ + yl | r | y0 ] [ + p pen ] Пример Икс

    -L пример

    кошка t.txt 1 1 2 3 3 2 4 4 EOF gmt begin filler pdf gmt plot -R0 / 5/0/5 -JX3i -B t.txt -Gred -W2p -L + yb gmt plot -B t.txt -Gred -W2p -L + yt -X3.25i gmt plot -B t.txt -Gred -W2p -L + xl -X-3.25i -Y3.25i gmt plot -B t.txt -Gred -W2p -L + xr -X3.25i gmt plot -B t.txt -Gred -W2p -L + y4 -X-3.25i -Y3.25i gmt plot -B t.txt -Gred -W2p -L + x4.5 -X3.25i gmt конец

    Заставить замкнутые полигоны. Или добавьте модификаторы, чтобы построить многоугольник из линейного сегмента. Добавьте + d , чтобы построить симметричную огибающую вокруг y (x), используя отклонения dy (x), указанные в дополнительном столбце 3. Добавьте + D , чтобы построить асимметричную огибающую вокруг y (x), используя отклонения dy1 (x) и dy2 (x) от дополнительных столбцов 3-4.Добавьте + b , чтобы построить асимметричный конверт вокруг y (x), используя границы yl (x) и yh (x) из дополнительных столбцов 3-4. Приложение + xl | r | x0 для соединения первой и последней точки с точками привязки в xmin, xmax или x0, или append + yb | t | y0 для соединения первой и последней точки с точками привязки в ymin, ymax или y0. Многоугольник можно нарисовать ( -G ) и, при желании, обвести, добавив + p pen [без контура].
    -N [ c | r ]
    НЕ обрезайте символы, выходящие за пределы границы карты [По умолчанию точки на графике чьи координаты находятся строго внутри только границы карты]. Опция не применяется к линиям и многоугольникам. которые всегда привязаны к области карты. Для периодических (360-градусная долгота) карты мы должны нанести все символы дважды на случай, если они будут обрезаны повторяющимся граница. -N отключит обрезку и не печатает повторяющиеся символы.Используйте -Nr , чтобы отключить отсечение, но сохранить отображение таких повторяющихся символов, или используйте -Nc , чтобы сохранить обрезку, но отключите вывод повторяющихся символов.
    -S [ символ ] [ размер [ u ]]

    Графические символы (включая векторы, сектора круговой диаграммы, фронты, декорированные или цитируемые линии). Если присутствует, размер - размер символа в единицах измерения, заданных в gmt.conf (если не добавлено c , i или p ).Если символ код (см. ниже) не указан, он будет прочитан из последнего столбца в входные данные; его нельзя использовать вместе с двоичным входом. При желании добавьте c , i или p , чтобы указать, что информация о размере во входных данных находится в единицы соответственно см, дюйм или пункт [По умолчанию PROJ_LENGTH_UNIT]. Примечание: если вы предоставите и размер , и символ через входной файл вы должны использовать PROJ_LENGTH_UNIT для указания единицы измерения используется для размера символа или добавляет единицы к размерам в файле.Если размеры символов ожидаются в третьем столбце данных, вы можете преобразовать эти значения в подходящие размеры символов через механизм -i .

    Заглавные символы A , C , D , G , H , I , N , S , T нормализованы, чтобы иметь ту же площадь, что и круг с диаметр размер , а размер соответствующих строчных символов относится к диаметру описанной окружности.

    Вы можете изменить символы, добавив необходимую опцию -S к любому из ваши многосегментные заголовки.

    Выберите один из следующих кодов символов:

    -S-
    х-тире (-). размер - это длина короткого горизонтального (x-dir) отрезка.
    -S +
    плюс (+). размер - диаметр описанной окружности.
    -Sa
    ул а р. размер - диаметр описанной окружности.
    -Sb [ размер [ c | i | p | u ]] [ + b [ base ]]
    Вертикально b простирается от основания до y. Размер - это ширина штанги. Добавьте u , если размер указан в единицах x [по умолчанию - единицы расстояния на графике]. По умолчанию base = ymin. Добавьте + b [ base ], чтобы изменить это значение. Если база не добавлена, мы читаем ее из последнего ввода столбец данных.Используйте + B [ base ], если высота стержня измеряется относительно по базе [относительно происхождения].
    -SB [ размер [ c | i | p | u ]] [ + b [ base ]]
    По горизонтали b ar простирается от основания до x. Размер - это ширина штанги. Добавьте u , если размер указан в единицах y [по умолчанию - единицы расстояния на графике]. По умолчанию base = xmin.Добавьте + b [ base ], чтобы изменить это значение. Если база не добавлена, мы читаем ее из последнего ввода столбец данных. Используйте + B [ base ], если длина стержня измеряется относительно по базе [относительно происхождения].
    -Sc
    c ircle. размер - диаметр круга.
    -SD
    d алмаз. размер - диаметр описанной окружности.
    -Se
    e llipse. Направление (в градусах против часовой стрелки от горизонтали), major_axis и minor_axis должны быть найдены в столбцах 3, 4 и 5.
    -SE
    То же, что -Se , за исключением того, что азимут (в градусах к востоку от севера) должен быть дано вместо направления. Азимут будет отображаться под углом на основе выбранной картографической проекции ( -Se оставляет направления без изменений.) Кроме того, длины осей должны быть указаны в географическом, а не единицы расстояния между сюжетом.Исключение составляет линейная проекция в которые мы предполагаем, что оси эллипса заданы в тех же единицах, что и -R . Для вырожденных эллипсов (кругов) только указанного диаметра используйте -SE- . Диаметр не указывается в столбце 3. В качестве альтернативы добавить желаемый диаметр на -SE- , и вместо него используется этот фиксированный диаметр. Для допустимых географических единиц см. UNITS.
    -Sf зазор [/ размер ] [ + l | + r ] [ + b + c + f + s + t ] [ + o смещение ] [ + p [ pen ]].
    Нарисуйте f ront. Расстояние предложения Разрыв между символами и символом размером . Если пробел отрицательный, он интерпретируется как количество символов на спереди вместо. Если размер отсутствует, он устанавливается равным 30% от промежутка , за исключением когда зазор отрицательный и, следовательно, требуется размер . Приложение + l или + r для отображения символов слева или правая сторона лицевой стороны [По умолчанию по центру].Приложите + тип к укажите, какой символ строить: b ox, c ircle, f ault, s кромка или t ребро. [По умолчанию f ault]. Скольжение означает левосторонние или правосторонние сдвиговые стрелки (центрирование не является вариант). Модификатор + s дополнительно принимает угол, используемый для рисования вектор [20]. В качестве альтернативы используйте + S , который рисует дугообразную стрелку. головы. Добавьте + o смещение для смещения первого символа от начало фронта на эту сумму [0].Выбранный символ нарисован тем же пером, что и для линии (т. е. через -W ). Чтобы использовать альтернативное перо, добавление + стр. перо . Чтобы пропустить набросок, просто используйте + п . Примечание: размещая -Sf в заголовке сегмента вы можете изменить типы фасадов на по сегментам.
    -SG
    окта г о. размер - диаметр описанной окружности.
    h exagon. размер - диаметр описанной окружности.
    -Si
    i перевернутый треугольник. размер - диаметр описанной окружности.
    -Sj
    Повернутый прямоугольник. Направление (в градусах против часовой стрелки от горизонтальный), размер по оси x и размер по оси y должны быть указаны в столбцах 3, 4 и 5.
    -SJ
    То же, что -Sj , за исключением того, что азимут (в градусах к востоку от севера) должен быть дано вместо направления.Азимут будет отображаться под углом на основе выбранной картографической проекции ( -Sj оставляет направления без изменений.) Кроме того, размеры должны быть указаны в географическом вместо единицы расстояния между сюжетом. Для вырожденного прямоугольника (квадрата) с одним заданным размером используйте -SJ- . Размер не указывается в столбце 3. В качестве альтернативы можно добавить размерный диаметр соответствует -SJ- , и вместо него используется этот фиксированный размер. Исключение составляет линейная проекция в мы предполагаем, что размеры даны в тех же единицах, что и -R .Для допустимых географических единиц см. UNITS.
    -СК
    k пользовательский символ. Приложите наименование / размер , и мы будем искать файл определения с именем имя .def в (1) текущем каталог или (2) в ~ / .gmt или (3) в $ GMT_SHAREDIR / обычай. Символ, определенный в этом файле, имеет размер 1.0 по умолчанию; добавленный размер будет масштабировать символ соответственно. Пользователи могут добавлять свои собственные файлы * .def; см. ПОЛЬЗОВАТЕЛЬСКИЕ СИМВОЛЫ ниже.
    -SL
    l etter или текстовая строка (менее 256 символов). Дайте размер и добавить + t строка после размера. Обратите внимание, что размер является приблизительным; индивидуальное масштабирование для разных персонажей не выполняется. Запомни экранировать специальные символы, такие как *. При желании вы можете добавить + f шрифт для выбора конкретного шрифта [по умолчанию FONT_ANNOT_PRIMARY] и + j обоснование для изменения обоснования [CM].
    -См
    м угловая дуга, опционально с одной или двумя стрелками [По умолчанию без стрелок]. Размер - это длина векторной головы. Ширина дуги устанавливается номером -W . Радиус дуги и ее начало и конец направления (в градусах против часовой стрелки от горизонтали) должны быть указаны в столбцах 3-5. См. ВЕКТОРНЫЕ АТРИБУТЫ для определения других атрибутов.
    -SM
    То же, что -Sm , но переключается на символ прямого угла, если углы сходятся Ровно на 90 градусов.
    -Sn
    пэ н тагон. размер - диаметр описанной окружности.
    -СП
    р мазь. Размер указывать не нужно (используется 1 пиксель).
    -кв.

    q Линия с пометкой, т. Е. Линии с примечаниями, такими как контуры. Добавить [ d | D | f | л | L | n | N | s | S | x | X ] информация [: labelinfo ].Обязательный аргумент управляет размещением меток вдоль цитируемого линий. Выберите один из шести алгоритмов управления:

    d расст. [ c | i | p ] или D расст. [ d | e | f | k | м | M | n | с ]
    Для строчных букв d укажите расстояния между метками на графике в предпочитаемая вами единица измерения c (см), i (дюйм) или p (точки), а для верхнего регистра D укажите расстояния в единицах карты и добавить единицу; выберите из e (м), f (фут), k (км), M (миля), n (морская миля) или u (американская геодезическая фута), и d (градус дуги), м (угловая минута) или с (угловая секунда).[По умолчанию 10 c или 4 i ]. Как вариант, вы можете добавить / дробь , которая используется для размещения самой первой метки для каждого контур, когда накопленное расстояние по контуру равно долей * dist [0,25].
    f ffile.txt
    Читает файл ASCII ffile.txt и размещает метки в местах в файл, который соответствует местоположениям в указанных строках. Неточные совпадения и точки за пределами региона пропускаются.
    л | L строка1 [, строка2 , ...]
    Укажите координаты конечных точек для одного или нескольких сегментов прямой, разделенных запятыми. Ярлыки будут размещены там, где эти линии пересекают указанные строки. Формат каждой строки спецификации: start_lon / start_lat / stop_lon / stop_lat . И start_lon / start_lat , и stop_lon / stop_lat можно заменить двухсимвольным ключом. который использует формат выравнивания, используемый в текст , чтобы указать точку на кадре или центр карты, обозначаемый как [LCR] [BMT]. L интерпретирует пары точек как определяющие большие круги [по умолчанию прямая линия].
    n | N номер
    Задает количество равноотстоящих меток для строк в кавычках. [1]. Верхний регистр N начинает маркировку точно в начале линия [По умолчанию центрирует их по линии]. N -1 место один выровненная метка в начале, а N +1 размещает одну выровненную метку в конце цитируемых строк. При желании добавьте / min_dist [ c | i | p ], чтобы обеспечить соблюдение соблюдение минимального расстояния между последовательными этикетками.
    s | S номер
    То же, что n | N n_label , но подразумевает, что входные данные сначала необходимо преобразовать в серию двухточечных отрезков линии перед построением.
    x | X xfile.txt
    Читает многосегментный файл xfile.txt и помещает метки в пересечения между строками в кавычках и строками в xfile.txt . X сначала произведет повторную выборку линий по дугам большого круга.Кроме того, вы можете при желании добавить + r радиус [ c | i | p ], чтобы установить минимум разделение меток в плоскости x-y [без ограничений].

    Дополнительная информация labelinfo управляет особенностями этикетки форматирование и состоит из конкатенированной строки, состоящей из любого из следующие управляющие аргументы:

    + угол
    для аннотаций под фиксированным углом, + для нормалей, или + ap для параллельной линии [по умолчанию].
    + c dx [/ dy ]
    Устанавливает зазор между этикеткой и дополнительным текстовым полем. Добавить c | i | p , чтобы указать единицы измерения или%, чтобы указать процент от размера шрифта этикетки [15%].
    + д
    Включает отладку, которая рисует вспомогательные точки и линии для иллюстрации как работает установка указанной строки.
    + е
    Задержка вывода текста на печать.Используется для построения траектории отсечения на основе текста, затем наложите другие наложения, пока этот путь обрезки действует, затем поворот клиппинга с помощью зажима -Cs , который наконец рисует исходный текст.
    + f шрифт
    Устанавливает желаемый шрифт [FONT_ANNOT_PRIMARY по умолчанию с его размер изменен на 9p].
    + g [ цвет ]
    Выбирает непрозрачные текстовые поля [по умолчанию прозрачно]; по выбору укажите цвет [по умолчанию PS_PAGE_COLOR].
    + j всего
    Задает выравнивание метки [по умолчанию MC]. Игнорируется, когда -SqN | n + | -1.
    + l этикетка
    Задает постоянный текст метки.
    + L флаг

    Устанавливает текст метки в соответствии с указанным флагом:

    + лв. Возьмите метку из заголовка текущего сегмента (первое сканирование для встроенный вариант -L label , если не использовать первое слово после флага сегмента).Для меток из нескольких слов заключите весь ярлык в двойных кавычках. + Ld В качестве метки возьмите декартовы расстояния вдоль линии; добавить c | i | p в качестве единицы измерения [По умолчанию PROJ_LENGTH_UNIT]. + LD Рассчитать фактические расстояния на карте; добавить d | e | f | k | n | M | n | s как единица измерения [По умолчанию d (egrees), если размещение надписи не было основано на карте расстояния по линиям, и в этом случае мы используем одну и ту же единицу указано для этого алгоритма].Требуется картографическая проекция. используемый. + Lf Используйте текст после 2-го столбца в файле с фиксированной меткой как этикетка. Требуется установка фиксированного расположения метки. + Lx Как + Lh , но вместо этого используйте заголовки из xfile.txt . Требуется опция файла пересечения.

    + n dx [/ dy ]
    Сдвигает размещение этикеток на указанную величину (добавить c | i | p , чтобы указать единицы измерения).Приращения рассматриваются в системе координат, определяемой ориентация линии; используйте + N для принудительного увеличения Постройте систему координат x / y [без подталкивания]. Не допускается с + v .
    + о
    Выбирает прямоугольное текстовое поле со скругленными углами [по умолчанию прямоугольное]. Неприменимо для изогнутого текста ( + v ) и имеет смысл только для непрозрачные текстовые поля.
    + p [ ручка ]
    Рисует контур текстовых полей [по умолчанию - без контура]; необязательно указать перо для контура [По умолчанию ширина = 0.25п, цвет = черный, стиль = сплошной].
    + r мин_рад
    Не размещает метки там, где радиус кривизны линии равен менее мин_рад [по умолчанию 0].
    + t [ файл ]
    Сохраняет метку строки x, y и текст в файл [Line_labels.txt]. Вместо этого используйте + T , чтобы сохранить x, y, угол, текст.
    + u шт.
    Добавляет блок ко всем меткам линий.Если блок начинается с ведущий дефис (-), то между метками не будет пробела значение и единица. [По умолчанию без единицы измерения].
    + v
    Задает изогнутые метки по пути [по умолчанию прямые метки].
    + ш
    Указывает, сколько точек ( x , y ) будет использовано для оценки углы наклеек [по умолчанию 10].
    + x [ первые , последние ]
    Добавьте суффикс первых и последних к соответствующим меткам.
    Этот модификатор доступен, только если действует -SqN2 . Используемый аннотировать начало и конец линии (например, поперечное сечение), добавить две текстовые строки, разделенные запятой [По умолчанию ко второй метке просто добавляется штрих].
    + = префикс
    Добавляет префикс ко всем меткам строк. Если префикс начинается с ведущий дефис (-), то между метками не будет пробела значение и префикс. [По умолчанию без префикса].

    Примечание. Поместив параметры -Sq в заголовок сегмента, вы можете изменить цитируемые текстовые атрибуты по сегментам.

    -SR
    r прямоугольник. Размер указывать не нужно, но x- и Y-размеры должны быть найдены в столбцах 3 и 4.
    -SR
    R прямоугольник со скругленными углами. Размер указывать не нужно, но x- а размеры y и радиус угла должны быть найдены в столбцах 3, 4 и 5.
    -SS
    s quare. размер - диаметр описанной окружности.
    -St
    т прямоугольник. размер - диаметр описанной окружности.
    -Sv
    v ector. Направление (в градусах против часовой стрелки от по горизонтали) и длину необходимо найти в столбцах 3 и 4, а размер - , если не указано в командной строке, должно присутствовать в столбце 5.Размер - это длина векторной головы. Ширина вектора устанавливается -W . См. ВЕКТОРНЫЕ АТРИБУТЫ для определения других атрибутов.
    -SV
    То же, что и -Sv , за исключением того, что азимут (в градусах к востоку от севера) должен быть дано вместо направления. Азимут будет отображаться под углом на основе выбранной картографической проекции ( -Sv оставляет направления без изменений.) Если длина вашего не в единицах сюжета, а в произвольных пользовательские единицы (например,г., скорость в мм / год), то вы можете использовать опцию -i для масштабирования соответствующего столбца с помощью модификатора + s scale . См. АТРИБУТЫ ВЕКТОРОВ для определения атрибутов символа.
    -SW
    пирог ш край. Направления пуска и остановки (в градусах против часовой стрелки от горизонтали), чтобы кусок пирога находился в столбцы 3 и 4. Добавьте + , чтобы просто нарисовать дугу, или + r чтобы просто нарисовать радиальные линии.
    -SW
    То же, что -Sw , за исключением азимутов (в градусах к востоку от севера). вместо двух направлений. Азимуты будут нанесены на карту в углы на основе выбранной проекции карты ( -Sw оставляет направления без изменений.) Для геоклинов укажите размер как радиальный географическая удаленность. Для допустимых географических единиц см. UNITS. Добавьте + a , чтобы просто нарисовать дугу, или + r , чтобы просто нарисовать радиальные линии.
    -Sx
    крестик (х). размер - диаметр описанной окружности.
    -Sy
    тире (|). размер - это длина короткого вертикального (y-dir) отрезка.
    -S =
    геовектор. Азимут (в градусах к востоку от севера) и географическая длина необходимо найти в столбцах 3 и 4. Размер - это длина вектор головы. Ширина вектора устанавливается -W . См. АТРИБУТЫ ВЕКТОРОВ для указания атрибутов.Примечание: стержни Geovector нарисованы тонкими закрашенные многоугольники и, следовательно, атрибуты пера, такие как пунктирная и пунктирная, недоступен. Для допустимых географических единиц см. UNITS.
    -S ~

    декоративная линия, т. Е. Линии с символами вдоль них. Добавить [ d | D | f | л | L | n | N | s | S | x | X ] информация [: symbolinfo ].Обязательный аргумент управляет размещением символов вдоль декорированного линий. Выберите один из шести алгоритмов управления:

    d расст. [ c | i | p ] или D расст. [ d | e | f | k | м | M | n | с ]
    Для строчных букв d укажите расстояния между символами на графике в предпочитаемая вами единица измерения c (см), i (дюйм) или p (точки), а для верхнего регистра D укажите расстояния в единицах карты и добавить единицу; выберите из e (м), f (фут), k (км), M (миля), n (морская миля) или u (американская геодезическая фута), и d (градус дуги), м (угловая минута) или с (угловая секунда).[По умолчанию 10 c или 4 i ]. Как вариант, вы можете добавить / дробь , которая используется для размещения самого первого символа для каждого линия, когда кумулятивное расстояние вдоль линии равно дроби * dist [0,25].
    f ffile.txt
    Читает файл ASCII ffile.txt и помещает символы в места в файл, который соответствует местоположениям вдоль декорированных линий. Неточные совпадения и точки за пределами региона пропускаются.
    л | L строка1 [, строка2 , ...]
    Укажите координаты конечных точек для одного или нескольких сегментов прямой, разделенных запятыми. Символы будут размещены там, где эти линии пересекают декорированные линии. Формат каждой строки спецификации: start_lon / start_lat / stop_lon / stop_lat . И start_lon / start_lat , и stop_lon / stop_lat можно заменить двухсимвольным ключом. который использует формат выравнивания, используемый в текст , чтобы указать точку на кадре или центр карты, обозначаемый как [LCR] [BMT]. L интерпретирует пары точек как определяющие большие круги [по умолчанию прямая линия].
    n | N n_symbol
    Задает количество эквидистантных символов для декорированных линий. [1]. Верхний регистр N начинает размещение символов точно в начале линия [По умолчанию центрирует их по линии]. N -1 разряд один символ в начале, а N +1 помещает один символ в конце декорированных линий. При желании добавьте / min_dist [ c | i | p ], чтобы обеспечить соблюдение обязательное минимальное расстояние между последовательными символами.
    s | S n_symbol
    То же, что n | N n_symbol , но подразумевает, что входными данными являются
    , который перед построением преобразуется в серию двухточечных отрезков.
    x | X xfile.txt
    Читает многосегментный файл xfile.txt и помещает символы в пересечения между декорированными линиями и линиями в xfile.txt . X сначала произведет повторную выборку линий по дугам большого круга.

    Дополнительная информация symbolinfo управляет особенностями выбора символа и форматирование и состоит из конкатенированной строки, состоящей из любого из следующие управляющие аргументы:

    + угол
    для символов под фиксированным углом, + для нормалей линии, или + ap для параллельной линии [по умолчанию].
    + д
    Включает отладку, которая рисует вспомогательные точки и линии для иллюстрации работа декорированной установки линии.
    + g [ заполнить ]
    Задает заливку символа [без заливки].
    + n dx [/ dy ]
    Сдвигает размещение символов на указанную величину (добавить c | i | p , чтобы указать единицы измерения). Приращения рассматриваются в системе координат, определяемой ориентация линии; используйте + N для принудительного увеличения Постройте систему координат x / y [без подталкивания].
    + p [ ручка ]
    Рисует контур символов [по умолчанию - без контура]; необязательно указать перо для контура [По умолчанию ширина = 0.25п, цвет = черный, стиль = сплошной].
    + s <символ> <размер>
    Задает код и размер декоративного символа.
    + ш
    Указывает, сколько точек ( x , y ) будет использовано для оценки углы символа [по умолчанию 10].

    Примечание. Поместив параметры -S ~ в заголовок сегмента, вы можете изменить декорированные линии по сегментам.

    -U [[ только ] / dx / dy /] [ c | этикетка ] (подробнее...)
    Нарисуйте на графике логотип с отметкой времени GMT.
    -V [ уровень ] (подробнее ...)
    Выберите уровень детализации [c].
    -W [ pen ] [ attr ] (подробнее ...)
    Установите атрибуты пера для линий или контура символов [По умолчанию: ширина = по умолчанию, цвет = черный, стиль = сплошной]. Если модификатор + cl добавляется, то цвет строки берется из CPT (см. ).Если вместо этого добавлен модификатор + cf , тогда цвет из cpt файл применяется к заливке символа. Используйте только + c для обоих эффектов. Вы также можете добавить один или несколько дополнительных модификаторов атрибутов строки: + o смещение u запускает и останавливает рисование линии с заданным смещением расстояния от конечной точки. Приложение u из c | i | п к укажите расстояние на карте или вместо этого добавьте единицы расстояния карты (см. ниже) [Декартовы расстояния]; + s будет рисовать линию, используя сплайн Безье [линейный сплайн]; + v vspecs разместит векторную головку на концах линий.Вы можете используйте + vb и + ve , чтобы указать отдельные векторные спецификации на каждом конце [общие спецификации]. Поскольку + v может принимать дополнительные модификаторы, его необходимо обязательно указать в конце спецификации пера. См. Атрибуты вектора для получения дополнительной информации.

    -X [ a | c | f | r ] [ x-shift [ u ]]

    -Y [ a | c | f | r ] [ y-shift [ u ]] (подробнее...)
    Сдвиг начала графика.
    -bi [ ncols ] [ t ] (подробнее ...)
    Выберите собственный двоичный формат для первичного ввода. [По умолчанию - необходимое количество столбцов с учетом выбранных настроек].
    -a col = name [ ... ] (подробнее ...)
    Установить пространственные ассоциации столбцов col = name .
    -di nodata (подробнее...)
    Заменить входные столбцы, равные nodata , на NaN.
    -e [ ~ ] «шаблон» | -e [ ~ ] / regexp / [ i ] (подробнее ...)
    Принимать только те записи данных, которые соответствуют заданному шаблону.
    -f [ i | o ] colinfo (подробнее ...)
    Укажите типы данных входных и / или выходных столбцов.
    -g [ a ] x | y | d | X | Y | D | [ col ] z [+ | -] зазор [ u ] (подробнее ...)
    Определите пропуски данных и разрывы строк. Параметр -g игнорируется, если установлен -S .
    -h [ i | o ] [ n ] [ + c ] [ + d ] [ + r примечание ] [ + r title ] (подробнее...)
    Пропустить или создать запись (и) заголовка.
    -i cols [ + l ] [ + s scale ] [ + o смещение ] [, ... ] (подробнее ...)
    Выберите входные столбцы и преобразования (0 - первый столбец).
    -: [ i | o ] (подробнее ...)
    Поменять местами 1-й и 2-й столбцы на входе и / или выходе.
    -p [ x | y | z ] azim [/ elev [/ zlevel ]] [ + w lon0 / lat0 [/ z0 ]] [ + v 0005 y0 // ] (Больше . или просто -
    Распечатайте короткое сообщение о синтаксисе команды и завершите работу (ПРИМЕЧАНИЕ: в Windows просто используйте - ).
    - + или просто +
    Распечатайте подробное сообщение об использовании (справке), включая объяснение любой параметр, зависящий от модуля (но не общие параметры GMT), а затем закрывается.
    -? или без аргументов
    Распечатать полное сообщение об использовании (справке), включая объяснение всех параметров, затем закрыть.
    –PAR = значение
    Временно изменить настройку GMT по умолчанию; повторяемый. См. Параметры в gmt.conf.

    Для единицы расстояния карты добавьте единиц d для градуса дуги, м для дуги минуты и с для угловой секунды или e для счетчика [по умолчанию], f для стопы, k для км, M для статутной мили, n для морской мили, и u для исследовательской ноги США.По умолчанию мы вычисляем такие расстояния, используя сферическое приближение с большими кругами. Подготовьте - к расстояние (или единица измерения не указана) для выполнения «Плоской Земли» вычисления (быстрее, но менее точны) или добавьте + для выполнения точные геодезические расчеты (медленнее, но точнее).

    Векторные атрибуты

    Несколько модификаторов могут быть добавлены к опциям создания векторов для с указанием размещения векторных головок, их формы и обоснование вектора.Ниже, слева и справа относятся к сторону векторной линии при просмотре от начальной точки до конечная точка отрезка:

    + a angle устанавливает угол вершины векторной головки [30].

    + b помещает головку вектора в начало пути вектора [нет]. При желании добавьте t для конечной линии, c для круга, a для стрелки [по умолчанию], i для хвоста, A для простой открытой стрелы, и I для простого открытого хвоста.Дальше добавить l | r , чтобы рисовать только влево или вправо половинки этой головы [обе стороны].

    + e помещает векторную головку в конец векторного пути [нет]. При желании добавьте t для конечной линии, c для круга, a для стрелки [по умолчанию], i для хвоста, A для простой открытой стрелы, и I для простого открытого хвоста. Дальше добавить l | r рисовать только влево или вправо половинки этой головы [обе стороны].

    + г - | fill отключает векторную заливку головы (если -) или устанавливает векторную заливку заполнение головы [используется заливка по умолчанию, которая может быть нулевой].

    + h shape устанавливает форму векторной головы (диапазон -2/2). По умолчанию управляется MAP_VECTOR_SHAPE [0].

    + l рисует полустрелки, используя только левую сторону указанных головок [обе стороны].

    + m помещает векторную головку в среднюю точку векторного пути [нет].Приложение f или r для прямого или обратного направления вектора [вперед]. При желании добавьте t для конечной линии, c для круга, a для стрелки [по умолчанию], i для хвоста, A для простой открытой стрелы, и I для простого открытого хвоста. Дальше добавить l | r рисовать только влево или вправо половинки этой головы [обе стороны]. Нельзя комбинировать с + b или + e .

    + n norm уменьшает векторные атрибуты (толщина пера, размер головы) с уменьшающейся длиной, где длины векторных графиков меньше, чем , норма будет иметь их атрибуты в масштабе длины / норма [атрибуты стрелки остаются инвариантен к длине].

    + o [ plon / plat ] указывает наклонный полюс для большого или маленькие кружочки. Требуется только для больших кругов, если задано + q . Если нет Полюс добавляется, то по умолчанию мы используем северный полюс.

    + p [-] [ pen ] устанавливает атрибуты векторного пера. Если ручка имеет ведущий - тогда контур головы не прорисовывается. [Используется перо по умолчанию, и нарисован контур головы]

    + q означает, что входной угол , длина данные вместо этого представляют начало и стоп углы раскрытия дугового сегмента относительно заданной точки. См. + o , чтобы указать особый полюс дуги [северный полюс].

    + r рисует полустрелки, используя только правую сторону указанных головок [обе стороны].

    + t [ b | e ] trim [ unit ] сдвигает начальную или конечную точку (или обе) по сегменту вектора заданной обрезкой ; добавьте подходящий блок ( c , i или p ). Если модификаторы b | и не используются, тогда обрезка может быть двумя значениями, разделенными косой чертой, который используется, чтобы указать разные обрезки для начала и конца.Положительные обрезки вектор будет закорочен, а при отрицательной обрезке он удлиняется [без обрезки].

    Кроме того, все векторы, кроме круговых, могут принимать следующие модификаторы:

    + j только определяет, как точка входа x , y соотносится с вектор. Выберите из b начало [по умолчанию], e nd или c ввод.

    + s означает, что входной угол , длина вместо x , y координаты конечной точки вектора.

    Наконец, декартовы векторы могут принимать следующие модификаторы:

    + z scale [ unit ] ожидает ввода dx , dy векторных компонентов и использует масштаб для преобразования в полярные координаты с длиной в заданных единицах.

    Примеры

    Для нанесения сплошных красных кругов (диаметр = 0,2 см) в перечисленных местах в файле DSDP.txt на карте Меркатора на 0,3 см / градус области от 100E до 160E, от 20S до 30N, с автоматическими делениями и линиями сетки, используйте

     gmt участок DSDP.txt -R100 / 160 / -20 / 30 -Jm0.3c -Sc0.2c -Gred -Bafg -pdf карта


    Чтобы отобразить значения xyz в файле quakes.xyzm в виде кругов с размером дается величиной в 4-м столбце и цветом в зависимости от глубины в третий с использованием CPT rgb.cpt на линейной карте, используйте

     gmt сюжет quakes.xyzm -R0 / 1000/0/1000 -JX6i -Sc -Crgb -B200 -pdf map


    Чтобы нанести файл trench.txt на карту Меркатора, с белыми треугольниками с стороны 0,25 дюйма на левой стороне линии, через каждые 0.8 дюймов, используйте

     gmt plot trench.txt -R150 / 200/20/50 -Jm0.15i -Sf0.8i / 0.1i + l + t -Gwhite -W -B10 -pdf map


    Для отображения данных в файле misc.txt в виде символов, определенных кодом в последний столбец, и размер определяется величиной в 4-м столбце, и цвет на основе третьего столбца через хром CPT на линейная карта, используйте

     gmt plot misc.txt -R0 / 100 / -50 / 100 -JX6i -S -Cchrome -B20 -pdf map


    Если вам нужно разместить векторы на графике, вы можете выбрать один из прямые декартовы векторы, математические круговые векторы или геовекторы (эти образуют маленькие или большие круги на Земле).Они могут иметь дополнительные головки на любом конец, а головы могут быть в виде традиционной стрелки, круга или конечной перекрестной линии. Чтобы разместить несколько векторов с круг в начальной точке и острие стрелки в конце, попробуйте

     gmt plot -R0 / 50 / -50 / 50 -JX6i -Sv0.15i + bc + ea -Gyellow -W0.5p -Baf -pdf map << EOF
    10 10 45 2i
    30-20 0 1,5i
    EOF


    Для построения векторов (красные векторные головки, сплошная основа) из файла data.txt, который содержит запись формы lon, lat, dx, dy, где dx, dy - декартовы компоненты вектора даны в пользовательских единицах, и эти пользовательские единицы должны быть преобразованы в см с учетом масштаба 3.60, попробуйте

     gmt plot -R20 / 40 / -20 / 0 -JM6i -Sv0.15i + e + z3.6c -Gred -W0.25p -Baf data.txt -pdf map


    Пользовательские символы

    plot позволяет пользователям определять и строить свои собственные пользовательские символы. Этот выполняется путем кодирования символа с помощью нашего собственного макроса кода символа описано в Приложении N. Поместите все макрокоды для вашего нового символа в файл с расширением .def; затем вы можете обратиться к символу без указания расширения (например, файл символов tsunami.def используется указав -Sk цунами / размер . Файл определения может содержать любое количество записей кода графика, а также пустые строки и комментарии строки (начиная с #). plot будет искать файлы определений в (1) текущий каталог, (2) каталог ~ / .gmt и (3) каталог $ GMT_SHAREDIR / custom в указанном порядке. Многоугольники произвольной формы (состоящие из отрезков прямых линий и дуг круги) можно создавать - эти многоугольники можно раскрашивать и заливать шаблон.Также можно использовать другие стандартные геометрические символы. Смотри Приложение Пользовательские графические символы для определений макросов.

    GMT4 Вектор

    Примечание. Однополигональный вектор старого стиля доступен в GMT4 и более ранних версиях. был добавлен в GMT5 для обратной совместимости со старыми скриптами. Для справки здесь приведен старый векторный синтаксис: Размер , если он присутствует, будет интерпретироваться как ширина стрелки / длина головы / ширина головы . По умолчанию атрибуты стрелки остаются неизменными относительно длины. стрелки.Чтобы размер вектора уменьшался с уменьшением длины, добавить n norm , так что векторы короче norm будут иметь размеры, масштабированные на длину вектора, деленную на норм . Чтобы центрировать вектор в точке баланса (средней), используйте -Svb ; чтобы выровнять точку с векторной головой, используйте -Svh ; чтобы выровнять точку с хвостом вектора, используйте -Svt [по умолчанию]. Если входные данные содержат координаты головной точки вместо направления и длины, используйте -Svs .Верхний регистр B , H , T или S будет рисовать двуглавый вектор [по умолчанию - одинарный].

    Полярные шапки

    plot автоматически определит, содержит ли замкнутый многоугольник географический полюс, т. е. полярная шапка. Такие многоугольники требуют специальных обработка под капотом для обеспечения правильного наполнения. Многие инструменты, такие поскольку пакеты ГИС не могут обрабатывать полигоны, покрывающие полюс и некоторые не может обрабатывать многоугольники, пересекающие линию дат.Они работают над этим проблема при разбиении полигонов на западный и восточный или вставке искусственные вспомогательные линии, которые прорезают шест и спину. Такие измененные полигоны могут быть искажены в GMT.

    .

    Добавить комментарий

    *
    *

    Необходимые поля отмечены*
