фото, схема проекта, порядовка кладки, размеры чертежа, обогревательный щиток с варочной панелью

Классическая русская печь известна своими внушительными габаритами. Благодаря её устройству наши предки получали возможность обогревать избу, готовить пищу, даже мыться и стирать.

На печи обязательно сооружалось спальное место — во время суровой зимы за ночь вся изба выстывала, но протопленная с вечера кирпичная печь сохраняла тепло до утра.

Сегодня традиционные печи снова востребованы благодаря развитию частного строительства и популярности загородных домов.

Элементы устройства, чертежи

• Устье — отверстие перед топочной камерой.
• Горнило — камера, где сгорает топливо (дрова).
• Под — основание горнила, туда закладывают топливо, там же готовятся некоторые блюда.

Фото 1. Чертёж русской печи с лежанкой и варочной плитой. Наглядно показано устройство печки с разных сторон.

• Заслонка — обязательный элемент, плотно закрывающий вход в горнило, перекрывающий поступление воздуха.
• Шесток — площадка перед устьем, удобная для того чтобы ставить тяжёлые горячие горшки, вынимаемые из печи.
• Лежанка — полати, расположенные традиционно на высоте человеческого роста.
• Дымоход — вертикальная труба, которая выводит дым и горячий воздух наружу.
• Задвижка — частично перекрывает дымоход при необходимости, усиливая тягу.
• Щиток — дымосборник, ведущий к трубе. Его также используют для дополнительного увеличения теплоёмкости печи.

Фото 2. Чертёж русской печи с лежанкой из кирпича. Устройство представлено сбоку и спереди, указаны его размеры.

Чтобы выстроить традиционный вариант печи с соблюдением всех правил, понадобится помощь профессионального печника. Современные модели нередко строятся по упрощённым схемам, делаются меньших размеров для облегчения работ — такой вариант доступен для постройки своими руками.

Схема русской печи с варочной плитой

На Руси готовили прямо в печи, оставляя блюда томиться в остывающем горниле порой на много часов. В современных моделях часто встраивается дровяная плита, дающая возможность готовить на открытом огне. Её располагают прямо над дверцами топочной камеры.

Варочную поверхность чаще всего делают из чугуна — это теплоёмкий и долговечный металл, который имеет особенность не отдавать жар непосредственно в окружающее пространство, а удерживать в себе. Это позволяет создать комфортные условия для готовки — вокруг плиты не образуется зоны с перегретым воздухом.

Фото 3. Схема русской печи с лежанкой и плитой из чугуна. Также указаны размеры готового устройства.

Успешное приготовление блюд обеспечат специальные отверстия в плите, дающие открытому пламени прямой доступ к стенкам посуды. Чтобы увеличивать или уменьшать интенсивность нагрева предусмотрены съёмные чугунные круги, изменяющие диаметр конфорки.

Внимание! При всех положительных свойствах чугун — очень хрупкий материал. Если неосторожно облить водой раскалённую варочную поверхность, она растрескается. Чугун также не подлежит ремонту и сварке, поэтому испорченная плита потребует полной замены.

Печка с плитой и лежанкой, её размеры

Главная отличительная черта такого устройства — большие габариты печи. Чтобы на полатях поместился взрослый человек, длина всей конструкции должна превышать два, а ширина полтора метра. Сама лежанка располагается над вытянутым в длину горнилом, что обеспечивает получение постоянного притока тепла.

Раньше в традиционных моделях полати располагались под потолком, на высоте около 1,8 м, забирались на них по приставной лесенке.

Это обеспечивало более долгую сохранность тепла — когда изба выстывала под утро, на полатях, за счёт удалённости от пола, температура все ещё была достаточно высокой.

В наши дни лежанку располагают на удобном уровне около одного метра, потому как современные материалы обладают более качественной теплоизоляцией дома.

Справка. В прежние годы традиционно строили высокое горнило — помимо отопительных функций оно использовалось как домашняя мини-баня, поэтому должно было вмещать человека, что также влияло на высоту расположения полатей.

Схема, включающая в себя одновременно варочную поверхность и лежанку, остаётся наиболее распространённой. Для постройки такой конструкции разработаны облегчённые схемы, с которыми справится даже не очень опытный строитель. Недостатком такой печи будет сниженная, по сравнению с другими моделями, эффективность прогрева помещения.

Русская печь с плитой и обогревательным щитком

При постройке простого дымохода большая часть тепла, вырабатываемого печью, теряется впустую. Горячие газы и дым выходят прямо на улицу, в то время как могли бы использоваться для обогрева дома. В случае установки плиты ситуация улучшается, т. к. часть тепла уходит на её разогрев и остаётся в помещении.

Чтобы увеличить эффективность отопления строятся обогревательные щитки. По конструкции это кирпичная стенка, располагающаяся над горнилом и варочной плитой.

Её особенность — проложенные внутри каналы для выхода дыма. Благодаря их протяжённости, раскалённые газы по пути к дымоходу передают большую часть своего тепла стенкам щитка и продолжают длительное время согревать воздух в доме.

Важно! Каналы щитка обязательно оборудуются заслонками и предусматривают прямой выход дыма наружу. Это имеет большое значение в летний период, когда дополнительный обогрев дома не требуется и создаёт некомфортные условия во время использования печи для приготовления пищи.

Вам также будет интересно:

Пошаговое описание постройки своими руками

Строительство конструкции с варочной плитой и лежанкой представляет собой довольно сложное дело для неопытного мастера, поэтому желательно сначала посоветоваться со специалистом. Не рекомендуется самовольно изменять выбранный проект — тщательное соблюдение схемы постройки позволит избежать грубых ошибок.

Выбор проекта, порядовка

Выбор схемы конструкции во многом зависит от существующих условий. При решении построить печь с лежанкой в небольшом помещении, размеры горнила и самого устройства рассчитываются так, чтобы при эксплуатации не было перегрева. Если печь устанавливается в большом доме, целесообразно выстроить обогревательный щиток, а саму конструкцию поставить ближе к центру здания. Лучшим вариантом будет установка печи в середине объединённой большой зоны, где располагаются одновременно кухня и гостиная.

Фото 4. Порядовка русской печи с лежанкой и плитой. Всего содержит 27 рядов.

Материалы

Для проведения строительства своими руками понадобятся следующие материалы и элементы:

• Огнестойкий закалённый кирпич — в основном используется для выкладки горнила и каналов дымохода, чаще всего берётся кирпич из шамотной глины.
• Керамический кирпич — используется для кладки внешних стен печи, а также элементов, которые не подвергаются нагреву.
• Глина высокой жирности и мелкофракционный песок — это компоненты для приготовления раствора для кладки. В строительных магазинах можно купить уже готовую огнестойкую смесь.
• Дверцы, задвижки, решётки, петли к ним — металлические элементы продают в специализированных магазинах.
• Варочная плита со съёмными кругами — покупается или отливается на заказ по требуемому размеру.

Перед началом работ по схеме проекта тщательно рассчитывается количество материалов, которые понадобятся. Из-за того, что устройство требует равномерной просушки, лучше проводить кладку в сжатые сроки (1—2 дня) не прерываясь на непредвиденные обстоятельства, такие как закупка недостающих материалов.

Подготовка инструментов

Для выполнения кирпичной кладки не требуются дорогостоящие инструменты, обычно используется следующий набор:

• лопата и ёмкость для приготовления раствора;
• печной молоток;
• молоток-кирка для раскалывания кирпича;
• ножовочное полотно;
• болгарка;
• кельма для накладывания раствора;
• правило для разравнивания смеси;
• отвесы, шнуры, строительный уровень.

Чтобы работа была эффективной, все инструменты также рекомендуется подготовить заранее.

Выбор места

Главная особенность любой кирпичной печи — её большие размеры и значительный вес. Поэтому перед постройкой обязательно требуется закладка отдельного фундамента. Расположить печь лучше всего по центру помещения, чтобы обеспечить равномерное распределение тепла. Если это невозможно, устройство ставится с таким расчётом, чтобы до ближайших стен и перегородок оставалось пространство не менее 30—40 см.

Обязательно учитывается расположение перекрытий и конька крыши, что является важным моментом для правильной установки дымохода. Место для конструкции подготавливают, обшивая стены и потолок негорючим материалом.

Для обустройства фундамента вырывают котлован глубиной не менее полуметра (зависит от плотности грунта, чем она меньше, тем глубже делается яма).

На дно котлована укладывают дренаж — сначала песок (около 15 см), который заливают водой и утрамбовывают, затем слой материала более крупной фракции — подойдёт битый кирпич, щебень.

На дренаж устанавливается опалубка из досок или арматуры, которая в дальнейшем заливается бетонной смесью. Фундаменту даётся несколько дней на просушку, после чего закрывают гидроизоляцией (рубероидом).

Кладка

Перед началом работ кирпич вымачивают в течение нескольких часов — это обеспечивает лучшую сцепляемость с раствором и равномерную сушку всей конструкции.

Далее выполняют следующие этапы:

1. Выкладывают дно печи — кирпичи укладываются на гидроизоляцию фундамента без раствора, тщательно соблюдается схема порядовки.
2. Выкладывают ряды подпечья — эта часть не будет подвергаться нагреву, поэтому используется керамический кирпич.
3. Выкладывается под, горнило, устье, устанавливаются дверцы топочной камеры.
4. Устанавливается варочная плита.
5. Выкладывается лежанка над горнилом.
6. Устанавливается дымоход, при необходимости выкладывается обогревательный щиток.

После окончания всех работ конструкции даётся на просушку не менее месяца. После первых двух недель просушки приступают к постепенной протопке. Начинают с малого количества топлива, постепенно увеличивая его до полного объёма. Через месяц печь готова к эксплуатации.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

• Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
• Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
• Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

Фото готовых устройств

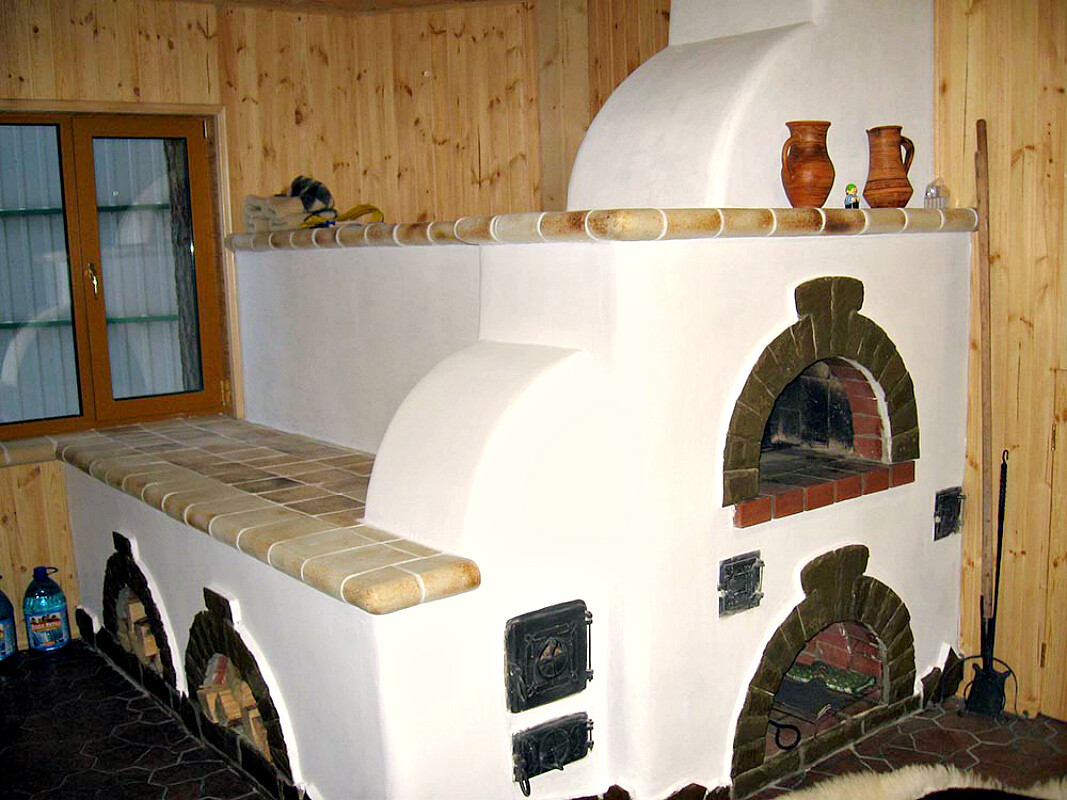

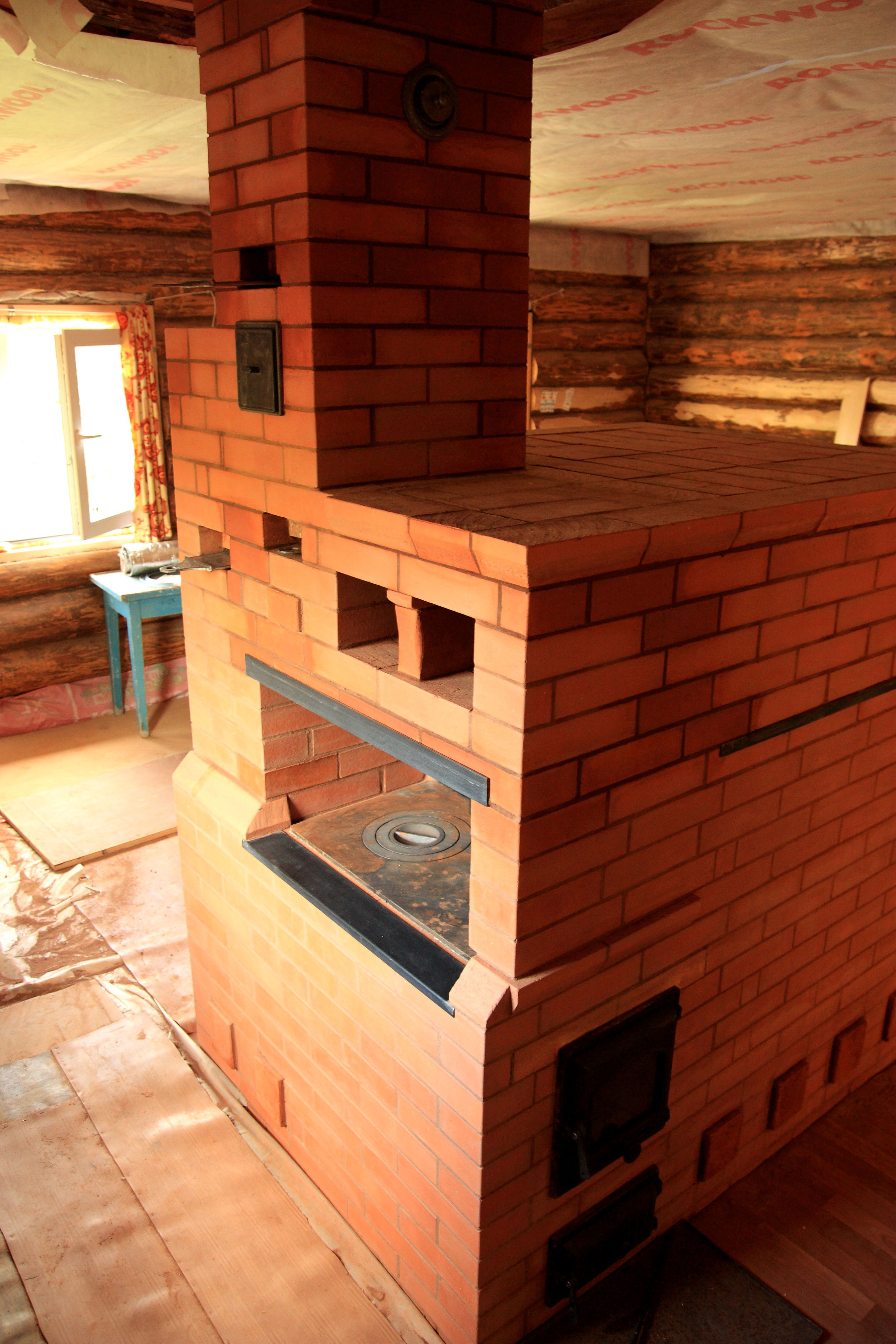

Фото 5. Русская печка из кирпича с плитой. Лежанка располагается сбоку, имеет довольно большие размеры.

Фото 6. Печка с лежанкой и местом для приготовления пищи. Облицовка устройства выполнена штукатуркой и декоративным камнем.

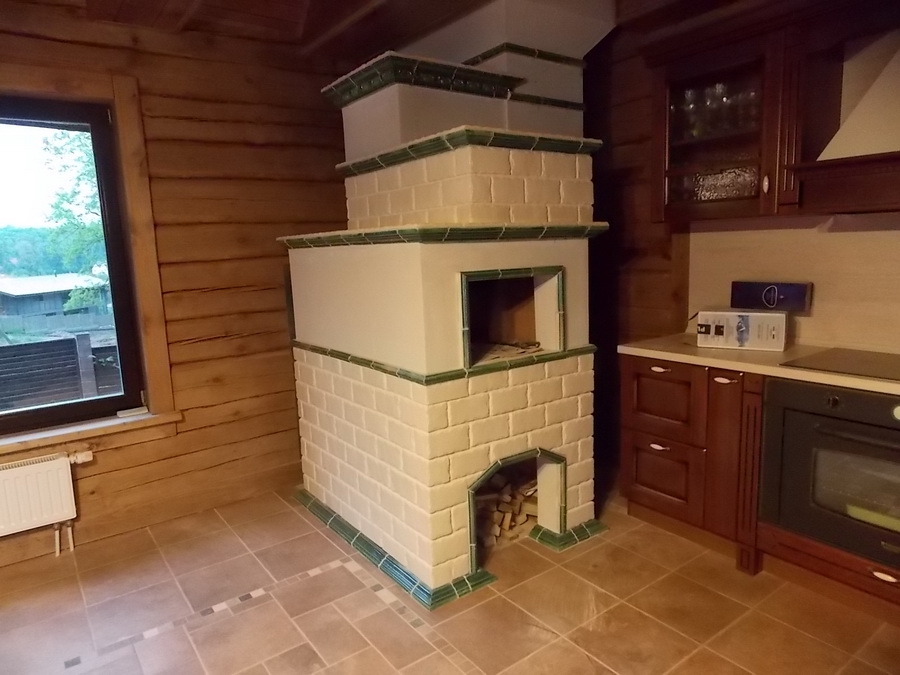

Фото 7. Русская печь с лежанкой. Облицована печка декоративной керамической плиткой, которая украшает и защищает устройство от внешних воздействий.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс проектирования печи с лежанкой, описывается порядовка устройства.

Правильная эксплуатация

Для верного и безопасного использования устройства, требуется соблюдать следующие правила:

• Внимательно следить за состоянием дымохода, вовремя прочищать его от золы.
• Перед каждой растопкой проверять качество тяги — это поможет предотвратить поступление дыма в помещение.
• Если печь долго не использовалась, проводится тщательный осмотр на наличие повреждений и трещин.
• Нельзя топить печь в состоянии алкогольного опьянения или при сильной усталости, не рекомендуется оставлять маленьких детей одних поблизости от топящейся печи.

Точная постройка и соблюдение всех правил эксплуатации обеспечат качественную работу печи, эффективный обогрев дома, приготовление вкуснейших традиционных блюд.

Русская печь с плитой и лежанкой своими руками

Русская печь, роль которой еще полвека назад было трудно переоценить, с развитием технологий во многом сдала позиции, но не лишилась замечательных отопительных свойств.

Плита с подтопкой – современный и более рациональный вариант классической печи. Для усовершенствованных конструкций характерно наличие варочного настила, при котором в массив встроена плита.

Русская печь с лежанкой в своем классическом исполнении могла вместить более трех человек, поэтому компактностью оборудование не отличалось. Современные модели также предусматривают зону для отдыха, но они обладают меньшими габаритами, что значительно экономит место и не перегружает пространство помещения.

Технические характеристики: особенности, плюсы и минусы

Усовершенствованная модель русской печи обладает встроенной поверхностью, на которой можно готовить пищу. Это позволяет использовать плиту как еще один источник тепла: боковой щиток или нижняя часть печи будет нагреваться даже в том случае, если основная топка не горит. Боковой обогрев обеспечит теплом смежную комнату, нижний – все стенки подтопка. Используя эту особенность, можно убить сразу двух зайцев: приготовить пищу и протопить комнату значительных размеров.

У такого агрегата имеются свои плюсы и минусы. О них нелишним будет узнать тем, кто хочет сделать русскую печь с плитой и лежанкой своими руками. Так, к преимуществам агрегата относят следующие моменты:

• более 25 лет надежной эксплуатации;
• одновременный обогрев сразу нескольких помещений;
• хорошо отдает и сохраняет тепло;
• оригинальное решение интерьера;
• возможность отдыха и релакса.

Основной недостаток агрегата состоит в том, что для его кладки потребуется нанять квалифицированного мастера-печника, работа которого обойдется в кругленькую сумму. Кроме того, для печи требуется заготавливать большое количество дров.

И лежанка, и плита

Главной особенностью этой русской печи является наличие лежанки – комфортного места для сна и отдыха. Она не только согреет в холодную погоду, но и поможет справиться с такими заболеваниями, как, например, ревматизм. На печке полезно лежать и тем, кто жалуется на отложение солей в позвоночнике.

Кроме того, это устройство с давних времен почитают хозяйки, ведь русская печь с плитой придает блюду совершенно особый вкус.

В классическом виде подобное устройство занимает довольно много места: 2 м в высоту, 1,5 м в ширину, 2,5 м в длину.

Конструкцию русской печи с плитой и лежанкой можно описать следующим образом:

1. Кирпичный, бетонный или даже деревянный фундамент, который еще называют опечьем.
2. Хранилище для дров, именуемое подпечком. Стоит отметить, что лесоматериал должен быть высушен самым тщательным образом.
3. Корыто – циркуляционный свод, покрывающий подпечек. Для длительного сохранения тепла на него насыпают песок, крошку кирпича или другой материал.
4. Под варочной камеры, который устанавливается прямо на подсыпку свода.
5. Горнило расположено под лежанкой. Поступающий через зев воздух попадает в топливник, где он нагревается, затем в перетрубье, после чего оказывается в системе дымоудаления.

Выбор материалов

Конструкция русской печи с лежанкой и плитой сооружается с использованием только качественного цельного керамического кирпича без повреждений. Чтобы сложить печь, потребуется около 2000 штук без учета трубы. Кроме того, необходимо проследить за качеством не только кирпича, но и раствора. Желательно, чтобы он был приготовлен на основе строительной смеси. Необходимое количество – не менее 100 ведер. Требуется также подготовить следующие детали конструкции:

• двухконфорочная чугунная плита;
• дверца для топки – 14х25 см;
• створка для поддувала – 13х13 см;
• колосниковая решетка – 26х28 см;
• две задвижки с отверстием, размер каждой – 26х24 см;
• вьюшка с дырочкой – 22 см;
• бак для воды из стали – 40х26х28 см;
• куски металла различной формы и прочности: угловые, полосовые, кровельные.

Порядок кладки

Прежде чем возводить печь, нужно позаботиться о тепло- и гидроизоляции фундамента, застелив плиту листом стали, базальтовым картоном или другим материалом.

Схема кладки русской печи заключается в следующем. Сначала кирпич нужно погрузить в ведро с водой. Затем на основание с помощью мастерка или рукой следует нанести раствор, после чего достать из ведра кирпич и положить на нужное место. Перемещая из стороны в сторону, брусок необходимо притереть, затем с нажимом придавить. Появляющиеся излишки раствора удаляются с помощью мастерка.

Чтобы во время работы следить за выполнением углов, их горизонтальностью, вертикальностью и точностью, а также за равенством диагоналей прямоугольника, понадобятся следующие инструменты:

• правило;
• уровень;
• отвес;
• рулетка;
• угольник.

При отсутствии необходимого опыта качественную кладку можно выполнить, опираясь на подробную схему и порядовку печи, которые представлены ниже.

Необходимо подчеркнуть, что скрепление раствором применяется ко всей конструкции, исключая под: кирпичи в этом месте нужно подогнать максимально плотно друг к другу, без перепадов.

Кирпичные ряды по пяти схемам:

При кладке арочных сводов печи не обойтись без специальных деревянных шаблонов, которые называются кружалами. Об их изготовлении нужно позаботиться заранее, закрепив два полукруглых щита с настилом из досок на каркас. Получится вот такая вспомогательная конструкция для кирпича:

Клиновые бруски, используемые для свода, на сегодняшний день не производят, поэтому придется изготовить их самостоятельно. Для того чтобы качественно выполнить эту работу, требуется специальный камнерезный станок с отрезным диском. Необходимо уточнить, что для свода нужно взять нечетное количество камней.

Дымоход по схеме

Завершает строительство русской печи с лежанкой и плитой возведение дымовой трубы. В этом деле есть много тонкостей и нюансов, с которыми получится справиться, имея перед глазами следующую схему:

Помимо трубы, дымоход состоит из нескольких частей:

1. Разделки, обеспечивающей необходимую безопасность в случае возникновения пожара. Для этого требуется увеличить толщину стенок трубы примерно на два кирпича от деревянного перекрытия дома.
2. Выдры – расширяющегося во все стороны узла дымового канала, проходящего через кровлю. Ее цель – защита чердака от атмосферных осадков.
3. Оголовка – многофункционального элемента, отвечающего за улучшение тяги, повышение прочности и т. д.

Возводя дымоход, нужно класть кирпич гладкой стороной внутрь и следить за тем, чтобы из трубы был удален весь раствор. В противном случае это помешает хорошей тяге, а значит, и нормальному функционированию печи.

До уровня кровли для кладки нужно использовать тот же раствор, что и для печи. Затем его требуется заменить цементно-песчаным, который является более устойчивым к условиям внешней среды. Для защиты от конденсата участок дымохода, расположенный на чердаке, необходимо оштукатурить, покрыв слоем глины по сетке из металла. Рекомендуется проделать то же самое и с уличной стороны, утеплив дымоход базальтовым волокном.

Не спешить, а просушить

Завершив кладку, многим не терпится как следует протопить русскую печь с лежанкой и плитой. С этим лучше подождать, дав ей хорошенько просохнуть в течение 12 дней. Топка непросушенной печи не только оставит на ее стенах разводы, которые испортят внешний вид устройства, но и может привести к более серьезным последствиям, например, к трещинам швов, в результате чего стенки печи перестанут быть герметичными.

Для того чтобы агрегат просох естественным путем, нужно оставить открытыми его задвижки и дверцы. В варочную камеру можно также повесить электрическую лампочку мощностью 200-250 Вт, что создаст хорошие условия для качественной просушки сооружения.

Пока печь сохнет, протапливать ее нужно постепенно. В течение первых двух дней потребуется небольшое количество дров – от 3 до 4,5 кг. Ежедневно нужно увеличивать этот объем на 1-1,5 кг. Предложенной схемы растопки необходимо придерживаться, пока печь полностью не высохнет. Перед итоговой контрольной топкой с большим количеством дров нужно будет проверить, готова ли печь к работе. Для этого необходимо обратить внимание на следующий признак: если спустя два часа после начала очередной топки на металлических элементах не выделяется конденсата, разрешается приступать к полноценной эксплуатации.

Иногда можно заметить, что после долгой просушки и топки швы между рядами кладки пошли небольшими трещинами. В таком случае не стоит сразу же исправлять эту погрешность. Рекомендуется понаблюдать за тем, как они изменяются от топки к топке. Вполне возможно, что трещины останутся такими же. Если же они увеличились, стоит устранить эти изъяны.

О главном: безопасность

Русская печь с лежанкой и плитой в доме – это не только символ уюта, тепла и особой атмосферы, но и источник повышенной опасности, если не соблюдать условия ее правильной эксплуатации.

Перед началом отопительного сезона особенно важно уделить внимание следующим моментам:

1. Тщательно проверить герметичность швов кладки: никаких глубоких трещин на них быть не должно. Если же они появились, их нужно устранить, заделав глиняно-песчаным раствором.
2. В помещении после начала топки не должно быть дыма. В противном случае это может сигнализировать об отсутствии нормальной тяги. Потому эксплуатировать такую печь запрещено. Рекомендуется открыть все задвижки дымохода. Если ничего не поменялось, значит, каналы нуждаются в прочистке.
3. Не стоит забывать и о регулярной очистке дымохода, которая должна проводиться каждые 12 месяцев. Новая печь не нуждается в удалении сажи на протяжении нескольких лет при условии использования хорошего топлива. Если же возникает задымление, скорее всего, дело в нарушенной кладке. В этом случае не обойтись без опытного мастера-печника, который устранит эту погрешность.

На самом деле пользоваться русской печью – одно удовольствие: она возвращает к истокам, служит источником тепла и самобытной культуры, на ней можно приготовить множество вкусных и полезных блюд. Если следовать правилам пожарной безопасности и регулярно проверять эффективность работы системы вентиляции, никаких проблем с ее эксплуатацией не возникнет. Напротив, печь будет радовать своих хозяев и их гостей на протяжении долгих лет.

Похожие статьи:

фото. Русская печь с плитой и обогревательным щитком

Колосники — это чугунные или стальные решетки, через которые проходит воздушный поток с улучшенной тягой. Пропускают кислород и задерживают зольный остаток от сгорающего топлива.

• ряды 7-й, 8-й. Здесь размещается стальной лист. Также необходимо закрепить проволоку, чтобы зафиксировать топочную дверку. Кладка пода закончена;
• ряд 9-й. Делается песчаная подсыпка. Кирпичи по всему ряду будущего пода устанавливаются на ребро.
• ряды 10-й, 11-й. Так же, как предыдущий. Поверху устанавливается варочная поверхность. На краю пода лучше всего уложить располовиненные кирпичи;
• ряды 12-й, 14-й, 16-й. Так же, как предыдущие.

Поднятие арки рекомендуется начать на 15-м ряду.

• ряды 17-й, 18-й. Между ними прокладывается вязальная металлическая проволока. На этих рядах свод сужается;
• ряды с 19-го по 21-й. Завершается работа над лежанкой;
• ряд 22-й. На этом уровне начинается подъем хайла. На этом этапе печная кладка очень сложная и ответственная;
• ряды с 23-го по 31-й. Формируется трубный канал. В нужных местах размещаются поддувала и задвижки.

Подводя итоги, отметим доступность кладки печей с лежанкой и готовочной панелью. Осуществить задуманное своими руками возможно, хотя и потребует высокой концентрации внимания, обстоятельности и многократных уточнений в расчетах. Непременно заручитесь поддержкой опытного специалиста — если не практическими действиями, то хотя бы полезными советами с его стороны.

Чтобы выполнить работы по возведению любой кирпичной печи, рекомендовано тщательно изучить инструкцию и хорошенько разобраться в схемах, а еще лучше — пройти практику у опытного печника.

Русская печь своими руками может быть сложена под руководством квалифицированного мастера, который не позволит сделать ошибок при кладке и считывании порядовки. Нужно знать, что даже один-единственный неправильно положенный кирпич может испортить всю проделанную работу. Известны случаи, когда из-за такой оплошности приходилось проводить кладку заново, так как создавалась или очень сильная ненужная тяга, приводящая к перерасходу дров, или же она отсутствовала совсем.

Если, невзирая на все трудности и предостережения, все-таки решено примерить на себя роль печника, не совершив при этом «фатальных» ошибок, необходимо строго следовать правилам работы и самым серьезным образом подойти к выбору качественного материала.

Чтобы избежать претензий от пожарной инспекции, нужно знать, что все капитально устроенные отопительные приборы должны быть в полной мере соответствовать установленным параметрам (СНиП 41— 01-2003).

Русская печь может иметь разные модели, но она всегда является отопительно-варочной, и плюс к этому — обязательно имеет духовку и хотя бы небольшую лежанку.

Для того, чтобы начать работать над возведением подобного сооружения, нужно обязательно ознакомиться со строением печи, чтобы знать, как называется каждый ее отдел.

Базовая схема традиционной русской печи предполагает наличие следующих отделов:

1 – Подпечье устраивается для сушки дров про запас. Этот отдел имеется не во всех моделях печей, так как он недостаточно функционален.

2 – Холодную печурку тоже устраивают не всегда, но она характерна именно для русской печи. Этот отдел служит для хранения посуды.

3 – Шесток — это ниша перед горнилом. Именно здесь часто устраивается варочная плита, если печь имеет несколько другое строение. Если же плита отсутствует, в шестке оставляют приготовленную в горниле пищу, для того, чтобы она дольше оставалась горячей.

4 – Под — это дно горнила или варочной камеры. Этот печной элемент устраивают с небольшим уклоном к входу в камеру, для облегчения передвижения установленной в нее посуды. Кроме этого, поверхность этого элемента рекомендовано хорошо отшлифовать.

5 – Варочная камера или горнило, в традиционных печах в него закладывают дрова и ставят жаростойкую посуду, в которой готовят пищу.

Свод камеры так же, как и под, делают с небольшим уклоном к входу. Такая конфигурация способствует скоплению под потолком горячего воздуха, а он хорошо прогревает лежанку и боковые стенки печи.

6 – Перетрубье – это ниша над шестком, над ней начинается дымоходная труба.

7 – Душник или самоварник устраивался ранее и предназначался для трубы от самовара, которую устанавливали в это отверстие. Самоварник выходит в дымоотводную трубу. Сегодня этот отдел в печи чаще всего не устраивают, так как в нем отсутствует надобность.

8 – Тепловой канал над шестком.

9 – Вьюшка – это окно с дверцей, которая перекрывает дымоход полностью. Через это отверстие добираются до заслонки, которая регулирует тягу, двигаясь по горизонтали. Заслонка представляет собой металлическую, хорошо обработанную по краям пластину. Сегодня этот элемент чаще заменяют специальной задвижкой.

10 – Место расположения заслонки.

11 – Лежанка расположена над горнилом, сзади дымохода. Во время топки этот отдел печи всегда хорошо прогревается. Ранее лежанку использовали в зимнее время, как к ровать, поэтому она устраивалась достаточно больших размеров, так чтобы места хватало на нескольких человек.

В осовремененном варианте русской печи, порядовка которой будет представлена ниже, некоторые элементы традиционного строения заменены. Вместе с тем , новая модель стала более функциональна, так как в ней появилась варочная плита и водогрейный бак.

Современный вариант отличается от традиционного еще и тем, что в нем предусмотрено прогревание подтопочного отдела — благодаря этому печь значительно быстрее достигает нужной температуры, и от нее в помещения поступает большее количество тепла.

Наличие в конструкции разных отделов позволяет в летний период нагревать только варочную плиту для приготовления пищи, не отапливая всего строения полностью, что способствует и поддержанию нужного микроклимата в доме, и экономии топлива. В зимнее же время, когда прогреваются все каналы, печь становится многофункциональной — одновременно может быть духовкой, плитой, производить нагрев воды и помещения, а также быть теплой кроватью.

Такие изменения стали возможны при установке в конструкцию дополнительной «летней» заслонки для варочной камеры.

Современный вариант печи способен поддерживать комфортную температуру на площади, равной 35 ÷ 40 м².

Приступая к работе над русской печкой, необходимо провести подготовительные мероприятия, которые начинают с планирования места установки.

Выбор места для русской печки

Очень важным моментом является правильный выбор места, где будет возводиться сооружение. Если печь устанавливается в деревянном здании, то между ее стенками и стенами дома должно быть обязательно продумано расстояние, которое должно составлять не менее 200 мм. Кроме этого, деревянные стены необходимо обезопасить с помощью закрепления на них негорючего материала — чаще всего для этого используются асбестовые плиты. Этот зазор также обеспечит свободное проведение ревизии стен печи, которую нужно обязательно проводить перед началом каждого отопительного сезона.

Если же для постройки выбрано место между двумя комнатами, то проем в деревянной стене нужно обложить кирпичной кладкой, толщиной также не менее 200 мм. Дополнительно между кладкой и древесиной можно устроить прокладку из того же асбестового листа.

Инструменты для кладочных работ

Какая бы модель печи ни была выбрана, для ее кладки понадобятся одни и те же инструменты, которые подготовить нужно заранее.

1 – Мастерок или кельма необходимы для забора из емкости кладочного раствора и нанесения его на кирпичи, а также для подчистки кладки от излишка выступившей между швов смеси.

2 – Молоток-кирка понадобится для обтесывания и раскалывания кирпичей, так как в процессе работы придется подгонять отдельные элементы кладки или придавать им определенную форму.

3 – Расшивка нужна будет в том случае, если печь не будет отделываться декоративной плиткой, и кладка должна иметь идеально аккуратный вид. Этим инструментом оформляют горизонтальные и вертикальные швы.

4 – Шнур-причалку используют для контроля за ровностью рядов, но чаще в наше время при кладке стен печей мастера ограничиваются строительным уровнем и отвесом.

5 – Порядовка — очень полезное приспособление, которое поможет сохранить вертикальность кладки, а также соблюсти одинаковую толщину горизонтальных швов.

6 – Отвесом также измеряют вертикальность стены, и его удобство заключается в том, что он легко и быстро устанавливается в нужное место.

7 – Строительный уровень незаменим при работе над любой кладкой, поэтому он должен быть всегда под рукой, так как им проверяется ровность каждого уложенного ряда, когда еще есть возможность оперативно внести какие-либо изменения.

8 – Правило чаще всего используется только один раз, при выравнивании поверхности фундамента.

9 – Лопатка и емкость для замешивания раствора.

10 – Неплохо иметь также мерную планку, которой будет измеряться ширина швов.

Необходимые материалы

Для каждой модели печи закупается свое количество материалов, в зависимости от ее величины. Кроме кладки стенок и всех ее внутренних отделов (в соответствии с порядовкой) строительные материалы потребуются и для устройства фундамента, который должен быть выполнен очень надежно , так как русская печь – это достаточно массивное строение.

Не стоит экономить, покупая дешевые некачественные стройматериалы, если хочется, чтобы строение было и респектабельно на внешний вид, и эффективно работало непосредственно по своему назначению.

Ниже приведена таблица необходимых материалов для возведения русской печи размером 1600 мм в ширину, 2380 мм в длину и 1900 ÷ 2000 мм в высоту, которую часто называют «Теплушкой».

Наименование материалов и элементов	Размер в мм	Количество (шт., кг или м)
Закаленный красный кирпич М-200	250 × 120 × 65	1850 — 1860 шт.
Глина жирная	—	250 кг
Песок очищенный	—	300 кг
Варочная панель с двумя конфорками	400 × 700	1
Колосниковая решетка	200 × 280	2
Колосниковая решетка	250 × 380	1
Топочная дверца	250 × 210	1
Топочная дверца	250 × 180	1
Прочистная дверца	130 × 130	2
Прочистная дверца	130 × 200	1
Поддувальная дверца	250 × 150	1
Дымовая задвижка	180 × 260	1
Заслонка для горнила	380 × 450	1
Водогрейный бак	280 × 120 × 500	1
Стальной уголок	5 × 60 × 60	1,5 м
Стальная полоска	5 × 50 — 60	20 — 25 м
Стальной лист	5 мм	1

Кроме материалов для кладки печи, необходимо приобрести все необходимое и для устройства фундамента — щебень, доски для опалубки, песок, арматуру диаметром 8 ÷ 10 мм и цемент , количество этих материалов будет зависеть от глубины и ширины основы.

Фундамент дл я русской печки

Русская печка — весьма массивное сооружение, поэтому не обойтись без надежного фундамента для нее

Так как кирпичная русская печка является достаточно массивным сооружением, то основа под нее должна быть прочна и надежна . Поэтому обязательно необходим хороший фундамент, для которого придется рыть соответствующий котлован.

• По размеру яма должна превышать периметр основания печи на 120 ÷ 150 мм в каждую сторону. Глубина котлована рассчитывается в зависимости от плотности и стабильности грунта, но средняя ее величина варьируется между 500 и 700 мм.
• Дно готового котлована засыпают песком, который поливают водой и тщательно утрамбовывают, до до стижения толщины этого гидроизолирующего слоя 150 ÷ 200 мм.
• На песок засыпается щебень или битый кирпич, который также утрамбовывается. Этот слой должен составлять 100 ÷150 мм, а затем его нужно выровнять небольшим слоем песка, который также проливается водой и выравнивается.
• Далее, на этот «пирог» настилается два слоя рубероида. Затем, на рубероид устанавливается опалубка, изготовленная из досок, а чтобы бетонный раствор монолитно заполнил короб и не утекал в зазоры между досками, стенки опалубки покрывают плотной полиэтиленовой пленкой .
• Раствор изготавливают из цемента (одна часть ), песка (три части ), щебня (пять частей ) и воды, с помощью которой смесь доводится до необходимой полужидкой консистенции.
• В подготовленную опалубку заливается грубый раствор бетона, который изготавливают из гравия и цемента. Толщина первично залитого слоя должна составлять 200 ÷ 220 мм. Чтобы в залитом бетоне не образовалось воздушных пузырей, его несколько раз протыкают штыковой лопатой, одновременно утрамбовывая раствор.
• Когда раствор начнет схватываться, в него устанавливают вертикально прутья арматуры, длиной на 50 ÷ 70 мм выше залитой поверхности.
• Далее, заливается следующий слой раствора толщиной в 100 ÷ 150 мм. После его схватывания на поверхность укладывается арматурная сетка, и опалубка заполняется до верха раствором, а затем залитая поверхность разравнивается правилом, но установленному горизонту (обычно это – верхний обрез опалубки).
• После полного застывания бетона и набора им необходимой прочности, поверхность накрывается еще одним слоем рубероида.

Раствор для кладки печки

Раствор для кладки печи должен быть эластичным и тонким, а при высыхании не давать трещин и хорошо герметизировать швы. Приготовить правильный раствор непросто, поэтому у каждого мастера печных дел есть свои секреты в подборе материалов и в замешивании смеси.

Сегодня в специализированных магазинах можно приобрести готовую жаростойкую смесь, предназначенную для кладки стен печей. Однако, как утверждают опытные печники, настоящий традиционный раствор из глины с добавлением песка куда предпочтительнее готовых смесей, изготовленных на основе цемента. Это действительно так по различным причинам, одна из которых — экологичность раствора.

Основная сложность самостоятельного изготовления глиняного раствора заключается в подборе глины, так как этот материал может быть чрезмерно жирным или наоборот , постным. Для раствора, который будет применяться для возведения печи, нужно выбирать жирную глину — именно она сделает смесь эластичной, что очень важно для получения качественных ровных и прочных швов.

Подобрать нужные пропорции для качественного раствора достаточно сложно, и этот процесс потребует определенного времени.

• Для этого приобретенная глина должна быть, в первую очередь , тщательно очищена от различного мусора и инородных включений, а затем замочена на сутки в воде.
• Далее, ее небольшие порции смешивают в разных пропорциях с песком. Из этой массы изготавливают лепешки толщиной в один сантиметр, после чего оставляют их сохнуть на два-три дня, предварительно записав, сколько частей глины и песка находится в каждой из пробных смесей.
• Через указанное время нужно проверить, на какой из экспериментальных лепешек образуется меньше трещин — это значит, что весь раствор нужно замешивать именно в таких пропорциях.

Перед замешиванием всей массы, размоченную глину рекомендовано протереть через сетку, имеющую ячейки размером в 5 мм. Этот процесс с делает массу максимально однородной и избавит от проблем при кладке.

Для выкладывания топки очень часто в готовый глиняный раствор добавляется вместо песка шамотный порошок в пропорции один к трем ÷ четырем , то есть одна часть порошка на 3— 4 части раствора глины.

Кладка русской печи

Чтобы печь была безопасна для жильцов дома, кладка должна быть абсолютно герметичной, поэтому нельзя брать некачественные кирпичи, имеющие трещины. Толщина швов между рядами должны варьироваться между 5 ÷ 8 мм. Не рекомендовано обмазывать стенки печи изнутри глиной, с целью добиться желаемой герметичности, так как раствор будет способствовать образованию сажных отложений и снижению теплопроводности.

Кладка производится в разных отделах печи в один кирпич (длина кирпича ), в полкирпича (ширина кирпича ) и в четверть кирпича (толщина кирпича ).

Перевязка углов печи производится разными способами, в зависимости от толщины кладки, но основным принципом является переплетение ложка и тычка кирпича .

Перед кладкой керамический кирпич рекомендовано вымачивать, так как в этом случае он не будет впитывать воду из раствора, и поэтому кирпич и раствор будут сохнуть равномерно, показывая высокую взаимную адгезию и давая хорошую герметичность стенок.

Излишний раствор, выступивший из швов, необходимо удалять сразу, как снаружи, так и изнутри кладки — это обеспечит аккуратность и максимальную функциональность строения.

Наружные стены могут выкладываться в один или в полкирпича, внутренние же обычно — только в половину кирпича. Если наружные стены будут толстыми, то печь дольше будет прогреваться, и для ее нагрева потребуется большое количество топлива, поэтому полкирпича — это самый оптимальный вариант дл я кладки, как внутренних, так и наружных стен отопительного строения.

Порядовая кладка печки

Порядовку можно назвать основной инструкцией по кладке печи, которая подробно показывает, как должен лежать каждый кирпич в данном ряду, и какие из дополнительных элементов используются на конкретном этапе. Следуя в точности этой инструкции, можно не спеша самостоятельно «поднять» конструкцию печи. Единственное, чему рекомендовано поучиться — это правильно укладывать и выверять ряды кирпичей. Такие тренировки лучше всего предварительно проводить на сухих кирпичах, а затем уже – и с раствором.

Опытные печники советуют выкладывать каждый из рядов насухо — это позволит подогнать размеры всех кирпичей до необходимых именно в этом ряду, и не ошибиться в хитросплетениях внутренней кладки.

• Первый ряд задает правильное направление, обеспечивает ровность и аккуратность всей постройки, поэтому прежде, чем начинать его кладку даже насухо, рекомендовано расчертить точное месторасположения внешних стен печи. Это можно сделать, используя длинную линейку, уголок и мел.

Первый ряд — сплошной. Он должен быть идеален, так как задаст ровность всей конструкции

На размеченную поверхность сначала укладывают кирпичи внешней стенки, а затем заполняется внутреннее пространство между ними, следуя указанному в порядовке рисунку.

• Со второго ряда начинают выкладываться стенки печи, оформляются внутренние каналы для прочистки, а также камера зольника.

Третий ряд — установка чугунных дверец

• На третьем ряду устанавливается две две рцы — поддувальной и прочистной камер. Закрепление дверец осуществляется с помощью стальной проволоки, которую прикручивают к ушкам, расположенным на чугунных дверцах, а ее концы укладывают в швы между кирпичами. До того, как дверцы будут полностью вмурованы в стенку, их временно подпирают с двух сторон кирпичами.

4 ряд — закрывается свод подового пространства

• На четвертом ряду кладка перекрывает сверху входы во все внутренние каналы на стенках печи, образуя отверстия, и полностью оформляет потолок подового канала внутри строения.

Пятый ряд — устанавливается колосник большой и дверца малой топки

• На пятом ряду укладывается колосниковая решетка для большого топливника, и внутренняя кладка топки устанавливается без раствора. Очень часто для этой цели используют шамотный кирпич, разрезанный по толщине надвое. На этом же ряду устанавливается дверца малого топливника над подовым каналом.

• В кладку шестого ряда входит установка водогрейного бака. Внутренний слой топки продолжают выкладывать шамотным кирпичом.

Седьмой ряд: стяжка полосой боковой стенки, установки колосника — в малую, и дверцы в большую топку

• На седьмом ряду устанавливают колосниковую решетку в малый топливник и дверцу на большую топку. Правая стена стягивается стальной полоской, которая укладывается в шов и закрепляется на стенках специально устроенными на концах зацепками. Задняя стенка большой топки выкладывается кирпичом без раствора. На внешней стенке, на внутренней кладке между кирпичами устраиваются зазоры для лучшей теплоотдачи.

• На восьмом и девятом ряду устанавливается и закрепляется дверца малой топки, а также продолжается выведение внутренних печных каналов.

Десятый ряд — укладка дна горнила. Водогрейный бак полностью перекрывается

• На десятом ряду выкладывается дно варочной камеры (горнила) и объединяются своды двух топок — малой и большой. Отверстия каналов в задней части постройки, которые предназначены для движения нагретого воздуха, оставляются открытыми, и выводятся в варочную камеру. Также на этом ряду перекрывается водогрейный бак.

11-й ряд — все готово для установки варочной плиты

• На одиннадцатом ряду, на край кладки, над двумя топками закрепляется заготовленный металлический уголок 50×50 мм — он станет хорошей основой для установки в том месте варочной плиты. Оставшееся открытым пространство большой топки сзади плиты накрывается колосниковой решеткой , которая не закрепляется.

• На двенадцатом ряду начинают оформлять переднюю стенку варочной камеры и боковые стены варочной панели. С левой стороны плиты устанавливается горизонтально задвижка, которая будет служить заслонкой для варочной камеры. Левее задвижки начинается формирование низа дымохода. Заслонка и будет перекрывать отверстие между горнилом и дымоходом.

13-й ряд — продолжение кладки ввысь

• На тринадцатом ряду работа идет по той же конфигурации рисунка, который задан 12 рядом.

• На четырнадцатом ряду формируется вход в дымоходную трубу, который будет открываться при сдвиге вертикальной задвижки, установленной для варочной камеры. Кроме этого, выводятся стенки горнила, и оформляется отверстие для заслонки

• На пятнадцатом ряду кладка идет на сужение, перекрывая варочную камеру. Одновременно выводится дымоходная труба.

• Скрепление боковых стенок металлическими полосами со стопорами, выводимыми на внешние стороны стен, происходит на шестнадцатом ряду, после того, как будет проведена кладка, повторяющая 15 ряд .

17-й ряд: после кладки — несколько операций с металлическими конструкциями

• На семнадцатом ряду производится несколько значительных действий:

— устанавливается стяжка металлической полосой задней стенки печи;

— продолжается сужение свода варочной камеры и устраивается место для начала кладки свода;

— происходит дальнейшая кладка дымохода;

— над нишей, где установлена варочная плита, укладывается металлический уголок и полоса — они станут основой для кладки кирпичей, которая начнет создавать над плитой потолок.

18 ряд — наружные стенки и плюс выкладка куполообразного свода горнила

• На восемнадцатом ряду на заднюю часть печи, над горнилом, устанавливают шаблон (или же сваривается конструкция из металлических полос в форме арки). По шаблону выкладывается куполообразный свод варочной камеры. Кирпичи при этом устанавливаются на торцевую часть — ложок .

На установленный металлический уголок и полосу выкладывают ряд кирпичей, уложив их на широкую часть кирпича — постель.

Если выбирается для выведения свода шаблон из фанеры и бруска, то он изготавливается обязательно разборным, чтобы его можно было легко удалить после застывания раствора, скрепляющего кирпичи, формирующие арку. Из фанеры вырезаются две полукруглые детали, которые закрепляются съемными штырями к двум прямоугольным рамкам или брускам и выставляются на подложенные кирпичи.

Примерно конструкция выглядит таким образом.

Сверху полукружья покрываются настилом из узких досок, которые собраны между собой при помощи веревок , т.е . настил получится гибкий. После застывания раствора в кладке, подпирающие кирпичи убираются, конструкция опускается на дно варочной камеры, затем убирается гибкий настил, и вытаскиваются штыри, а затем и все элементы извлекаются из горнила.

• Далее, на 21- ом ряду поверхность, засыпанная песком, вместе со стенками перекрывается кладкой, а в передней части идет сужение перетрубья .

22-й ряд — установка металлической панели с круглым отверстием

• На 22- ом ряду сужается перетрубье и устанавливается металлический элемент с кр углым отверстием, который будет способствовать перенаправлению дыма, некоторым образом задерживая тепло.

23-й ряд — монтаж дверцы прочистного окошка для дымохода

• На 23-ем ряду продолжает выводиться перетрубье , и устанавливается дверца для возможности прочистки дымохода.

• На 24- ом ряду устанавливается задвижка на перетрубье , которая будет регулировать тягу в топках и горниле.

• При кладке 25-го и 26-го рядов пространство над задвижкой еще больше перекрывается кладкой.

• На 27- ом — 29-м рядах перетрубье объединяется с дымоходом.
• Далее, идет кладка дымоходной трубы и поднимается до того уровня, когда начинает формироваться разделка. Рекомендовано при прохождении дымоходом чердачного перекрытия делать кладку на цементном растворе.

Прохождение кирпичной трубы через потолочное перекрытие — разделка (распушка)

• После этого, проведя трубу через чердак, ее выводят на крышу, выкладывая выдру и делая вокруг надежную гидроизоляцию, которая закроет зазоры между дымоходом и кровельным материалом.

Видео: Порядовая кладка двух вариатов русской печи

Просушка выложенной печки

После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.

Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.

После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.

Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.

Проверить готовность печи к полноценной работе можно следующим образом. Если после начала очередной топки через 1,5 ÷ 2 часа на металлических элементах не появятся капли конденсата, значит, можно смело проводить полноценную контрольную топку, используя достаточно много дров.

Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав в се появившиеся изъяны.

Меры безопасности при начале эксплуатации печки

Иметь в доме русскую печь — просто замечательно, так как она всегда считалась источником тепла и особого уюта. Однако, нужно помнить и о мерах безопасности, так как если их не соблюдать, печь может стать источником повышенной опасности.

Перед началом каждого отопительного сезона необходимо обязательно проводить тщательную ревизию всех швов кладки — они должны быть герметичны — не иметь глубоких трещин. Заделывают появившиеся трещины раствором из глины с добавлением песка.

Если, после начала топки в помещении появится дым, значит, отсутствует нормальная тяга, и такую неисправную печь топить ни в коем случае нельзя. Нужно сразу же проверить, все ли задвижки на дымоходе открыты. Если дымоход полностью открыт, но дым продолжает идти в комнату, значит, необходима чистка дымоходных каналов.

Дымоход необходимо проверять и чистить не реже раза в год. Впрочем, если печь новая и используется качественное топливо, то дымоход, по сути, никак не должен беспокоить несколько лет. При возникновении задымления в этом случае есть риск того, что где-то неправильно выполнена кладка, и придется приглашать мастера для устранения проблем.

Если соблюдать правила безопасности и иметь хорошую вентиляционную систему в доме, печь не будет источником опасности, а станет верным помощником, который выручит во многих случаях. Кроме того, что у этого сооружения очень широкая функциональность, русская печь еще и создаст в доме неповторимый самобытный колорит и особый уют.

И в завершение статьи — еще один видеосюжет, подробно показывающий работу специалиста по профессиональной кладке традиционной русской печки.

Видео: Работа мастера по возведению русской печи

Издавна наши предки-славяне были знамениты своею чистоплотностью и здоровьем. Причин тому масса — суровые условия жизни, закалка с детских лет и даже такое рукотворное чудо, известное нам как русская печь. Она является важной частью национальной культуры и быта, получила воплощение в кинематографе и сказках.

Классическая русская печь представляет собой отопительное сооружение из кирпича внушительных размеров и уникальной конструкции. В старину русскую печь ставили не только в избах, но и в банях. Конструкция таких печек была различная, как и некоторые выполняемые функции.

Культура построения

В качестве строительных материалов использовали только глину и кирпич, но это не влияло на срок эксплуатации — печи служили своим хозяевам десятилетиями. В одной из цитат говорится: «Они были настолько прочными, что их трудно было разрушить молотком ». Действительно, прочность кирпича, дополненная свойствами глины при обжиге превращаться в камень, конструктивные особенности и технология кладки — все это делает отопительное сооружение почти вечным. Именно поэтому они и востребованы до сих пор.

Как устроена русская печь

Традиционно, для отопления дома использовалась русская печь с лежанкой. Конструктивно она состояла из следующих элементов:

Горнило — камера сгорания топлива (топливник), которую образно можно назвать «сердцем» печи. Также используется для приготовления пищи. Верхняя часть его называется сводом , нижняя — под или лещадь , а передняя стенка — щека .

Топливо закладывается через устье , которое представляет собой отверстие в русской печи перед горнилом, имеющее высоту немного меньше свода топливника. Перед устьем расположен шесток — вспомогательная площадка, на которую ставится посуда или другие предметы во время эксплуатации или после нее. Он отделяется от устья с помощью заслонки . Неотапливаемая часть под шестком (подшесток ) используется для хранения посуды и кухонных предметов. В подпечье — внутренней нише под лещадью — хранили дрова.

Русская печь оборудовалась хайлом — специальным приспособлением, с помощью которого принудительно выпускался дым в трубу. Внутри корпуса печи выполнялись небольшие ниши (печурки ), с помощью которых увеличивали отопительную поверхность, в них сушили травы, ягоды и грибы, хранили посуду.

Лежанку сооружали на верхней части печи, так называемой перекрыше . Продолжением ее служили полати — настил из досок между стеной дома и печью, где можно было удобно расположиться, поспать и насладиться теплом кирпичей, а летом сушить овощи, фрукты и грибы.

Как сделать своими руками: технология и тонкости

Следует упомянуть, что строительство такого массивного сооружения — нелегкая задача даже для опытного мастера. Но если, трудности вас не пугают, тогда приступим.

В зависимости от габаритов различают большую (231х160 см), среднюю (213х147 см) и малую (178х124 см).

Чаще всего строят русскую печь с габаритами 180х213 см и в ширину 142 см — такая конструкция способна обогреть помещение в 30 кв.м.

Для ее сооружения понадобятся:

• кирпич — ориентировочно 1650 шт.;
• песок, глина для приготовления раствора в количестве 70–80 ведер;
• задвижка, имеющая отверстие 260х240 мм;
• вьюшка, оснащенная полудверкой.

На чертежах представлен внешний вид и внутреннее устройство, габариты печи со специальной шкалой уровня кирпичного ряда

Из этих изображений видно, что свод горнила и под имеют уклон в сторону устья (чертеж А). Также показаны места установки печной гарнитуры — задвижки, вьюшки, полудверки, как устроен дымоход, где находится выступ-порожек, препятствующий выходу искры в трубу и собирающий сажу из печи (чертеж Б). Как выполнены своды подпечья и горнила наглядно показывает чертеж В.

Отличное представление о конструкции русской печи можно получить с помощью горизонтальных разрезов — порядовки, которая дает полную информацию о том, как класть определенный ряд, какие кирпичи использовать (целые, дробные) и где устанавливать гарнитуру или различные приспособления.

Точно следуя схеме, можно собрать русскую печь своими руками. Но следует иметь в виду, размеры кирпича нестандартные и могут различаться. Это непременно даст результат на 4–5 ряду кладки. Придется предпринимать различные уловки для выравнивания стенок.

Выбираем строительные материалы

Для печной кладки русской печи в основном применяется обычный красный кирпич, который способен длительное время выдерживать воздействие открытого огня и обладает хорошей прочностью. Главное, чтобы он имел прямые грани, правильную форму и качественный обжиг, не имел сколов и пустот, а при простукивании издавал звонкий звук.

Для сцепки конструкции применялся раствор, который готовили из песка и глины — других строительных материалов в старину не было. Про . Использование качественных материалов обеспечит надежность отопительного сооружения, обеспечит длительность поддержания необходимой температуры в помещении.

Температура в русской печи

Крестьяне определяли температуру в печи необычным способом — с помощью обрывка бумаги. Его клали внутрь и смотрели, через сколько времени обуглится бумага:

Как правильно топить

Единственным топливом всегда служили обычные дрова и древесная стружка. В степных регионах России, где древесина была в остром дефиците, позволить себе использовать дрова в качестве материала для растопки могли только обеспеченные семьи. Остальные приспосабливались по-своему: в ход шли торф, навоз и солома. Помимо них широко применялся бурьян и высушенный на солнце тростник.

Существуют следующие способы топки русской печи:

Перед началом растопки вынимают посуду из горнила, очищают его и поддувало от золы, открывают задвижку на дымоходе.

Способ первый — эффективный, прогревается вся конструкция.

Топливо плотно закладывается в топочную камеру (горнило) до уровня чуть ниже дверцы топки. Так много дров кладется только в первую закладку, затем в 1,5–2 раза меньше. Розжиг поленьев выполняется снизу или сверху.

• Нижний (растопка под закладкой дров) более распространен и продуктивен. Он позволяет растопить даже влажное топливо, но быстрое распространение пламени может привести к неполному сгоранию поленьев и излишним тепловым нагрузкам на топливник.
• Предпочтительнее использовать верхний розжиг, но только если дрова сухие. При этом способе пламя распространяется медленно, направляясь сверху вниз. Топливо сгорает более полно, а топка испытывает меньшие тепловые нагрузки.

При розжиге русской печи устье и вентиляционную задвижку плотно закрывают, а после начала интенсивного горения последнюю приоткрывают, регулируя тягу.

Внимание! Русскую печь нельзя топить в режиме тления, создаваемого с полностью закрытом поддувалом. Такая эксплуатация влечет быстрое образование сажи и засорение печных каналов.

Способ второй, «по-русски». Используется если нужно приготовить пищу и нет необходимости нагрева всего помещения.

Дрова укладываются на под горнила. В начале устья складывается немного поленьев и выполняется их розжиг при закрытой печной задвижке. Затем очаг аккуратно сдвигается в центр горнила к остальным поленьям. Задвижка печная, дверцы топочная и поддувальная — закрыты, открыта лишь вентиляционная.

При таком методе не происходит полный нагрев отопительной конструкции, но можно отлично приготовить еду или понаблюдать за открытым огнем (печь-камин).

После топки устье и задвижки закрываются для снижения потерь тепла и щадящему, постепенному охлаждению горнила.

При топке запрещено:

• применять легковоспламеняющиеся жидкости для розжига поленьев;
• выполнять в ней различный мусор и глянцевые журналы — это приведет к засорению печных каналов смолистой сажей, которую трудно удалить;
• использовать сырые дрова;
• выполнять топку с открытой заслонкой;
• оставлять на перекрыше сгораемые материалы, которые могут повлечь пожар;
• хранить между стеной и печкой легковоспламеняющиеся предметы по той же причине.

Внимание! Топка русской печи не должна превышать 2,5 часа. Нельзя допускать перегрев стенок печи, то есть температуры их нагрева более 70 °C. Несоблюдение правил эксплуатации повлечет разрушение печной кладки, что потребует ремонта.

Ремонт

В ходе эксплуатации могут возникнуть следующие неприятности:

• небольшие трещины;
• глубокие сквозные щели;
• отсутствует тяга.

В первом случае причина кроется в износе печного раствора или его некачественного состава. В процессе ремонта старая замазка счищается, место увлажняется и заделывается новым раствором. Значительно сократить вероятность появления неприятностей в виде трещин можно применив облицовку печи жаропрочной плиткой или оштукатуривание.

Глубокие щели могут быть вызваны разными причинами: ошибки технологии кладки печи, тепловые удары, неправильная эксплуатация, давлением потолочных перекрытий и другими. Такие проблемы устраняются частичным разбором кладки и заменой поврежденного участка, устранением влияния других частей строения.

Причиной отсутствия тяги может явиться закупорка дымоходного канала продуктами горения или кирпичными осколками. Ремонт в этом случае заключается в очистке внутренностей дымохода с использованием специальных очистных отверстий. Если же тяга пропала из-за долгого простаивания печи без эксплуатации, то следует сначала сжечь в печи бумагу пока не будет слышно гудение в трубе, характерное устранению воздушной пробки и появлению тяги.

Как выглядит современная русская печь

Современная русская печь преобразилась достаточно сильно в сравнении с «классикой». Изменилось ее строение, ведь нет необходимости готовить в ней пищу. Популярными ее разновидностями теперь стали русскую печь с котлом для бани, русская печь с камином и лежанкой. Большой интерес вызывает русская печь-мини, которая идеально вписывается практически в любой современный архитектурный стиль и в последние годы набрала колоссальную популярность среди любителей и почитателей традиций предков.

Следует учесть, что размеры и конструкции печей бывают разные.

В русской печи удобно готовить. Даже обычные блюда получаются неповторимыми и запоминающимися.

В печах должны быть подпечье, шесток и горнило — это три основных элемента. В целом любая печь предполагает наличие двух элементов: топливника и дымохода. Как складывают , чтобы кладка была прочной и функциональной?

Жизнь русского человека тесно связана с таким уникальным сооружением как русская печка.

Предусматривает наличие хорошего топливника (варочной камеры или горнила), вместимость которого составляет не меньше ¾ от количества используемого топлива в печах из расчета только для одной топки. Размер топливника печек должен обеспечивать равномерный доступ кислорода к топливу, что будет влиять на качество теплоотдачи печи. Печь должна иметь топливник шириной в среднем от 12 до 27 см, но не более 50 см. Длина зависит от вида топлива, которое может являться дровами либо торфом, она составляет 25-50 см. Чтобы топливо в печке могло скатываться на решетку и быстрее сгорать, необходимо стесать у малой топки передний и задний кирпичи, дрова будут подгорать лучше.

Подготовка необходимых материалов

Необходимыми материалами для кладки являются следующие:

• Глина;
• Кирпич;
• Известь;
• Цемент;
• Бетон;
• Противоморозные добавки;
• Печные изразцы;
• Заполнители;
• Каменные материалы.

Материалом для кладки русской печи служит красный кирпич, который не является пустотелым.

Единственным пригодным для кладки русской печи материалом служит красный кирпич, который не является пустотелым. Обжиг красного кирпича должен быть качественным, если кирпич коричневый — он недожженный, а если черный или фиолетовый — то пережженный. Кирпич с гладкой поверхностью отбирают в необходимом количестве и замачивают в воде для того, чтобы материал пропитался водой и из него вышел весь воздух. Качество кладки будет зависеть от степени увлажнения материала, что препятствует проникновению жидкости из раствора в кирпичи и позволяет соединять их очень прочно и надежно.

В качестве связующего элемента в растворе используют глину, которая залегает в более глубоких подпочвенных слоях. Следует учитывать уровень жирности глины, который должен быть нормальным, чтобы не было образования трещин при высыхании раствора. Раствор должен включать мелкий просеянный песок, что обеспечивает получение тонких швов.

Раствор из глины будет качественным только в том случае, если глину оставлять на морозе на одну или две зимы, чтобы она выветрилась и вымерзла. Приготовить раствор лучше всего, используя талую снеговую либо дождевую воду. Такая вода будет мягче. Необходима добавка из 1-2-х горстей металлических опилок (медных или бронзовых) на ведро раствора, размер которых должен составлять не более 2,5 мм.

Список инструмента

Инструменты для кладки печи: молоток, кельма, отвес, рулетка, уровень, линейка.

Чтобы правильно осуществить традиционную кладку русской печи, следует воспользоваться такими видами инструментов, как:

• Молоток-кирочка для отесывания и рубки кирпича;
• Кельма для нанесения связующего раствора и его разравнивания, подрезания швов;
• Уровень для контроля горизонтальности кладки;
• Отвес или шнур с грузом для контроля вертикальности плоскостей и углов кладки;
• Линейка-правило для слежения за горизонтальностью кладки и ее прямолинейностью;
• Рулетка или стальной м.

Укладка фундамента под печку

Печной фундамент не связывается с фундаментом дома, в противном случае возникнут трещины и потери тепла, возможны случаи пожара.

Перед тем как укладывать печку, необходимо выбрать подходящее место в доме, где печь можно удачно сложить. Расположить печь лучше всего в самом центре помещения, чтобы комнаты были расположены вокруг, а тепло от русской печи распространялось равномерно между ними. Трубу дымохода лучше всего выкладывать возле конька крыши. Выбор места должен предусматривать отсутствие половых балок под . В начале следует проложить в траншею рубероид, смоченный отработанным машинным маслом, либо гидроизолировать двойной полиэтиленовой пленкой. Это необходимо для создания препятствия проникновению грунтовых вод в фундамент. Сам фундамент может быть изготовлен из бетона, кирпича либо выложен из камня.

Кладку кирпича на бетонное основание фундамента осуществляют без пустот в швах, иначе печь будет перекошенной. Выложенный первый ряд следует гидроизолировать рубероидом и поднять фундамент, продолжив его кладку, до уровня пола. Фундамент может растрескаться, поэтому необходимо следить, чтобы он не был заложен ниже, чем расчетный уровень промерзания почвы. Также печной фундамент не должен быть связан с фундаментом самого дома, иначе в результате возникнут трещины и потери тепла, возможны случаи пожара.

Укладка русской печи

Тепло русской печи оказывает положительное влияние на весь организм человека. Поэтому на простуду русский человек не жаловался.

Свод печи является перекрытием, устраиваемым между стенами. Арки имеют перекрытие, которое называется арочной перемычкой. Свод должен быть сложен с использованием нечетного количества рядов, а арка — нечетного количества кирпичей, при этом название среднего нечетного кирпича — замковый. Если арка имеет четное количество кирпичей, то замковыми являются два кирпича.

Арочная перемычка опирается на кирпичи, название которых — пяты. В процессе кладки им придается необходимая форма. Пролет — это пространство, которое перекрывает перемычка. Свод имеет кривую, как и арка, описывающую центр, куда направляют все швы между кирпичами, образующими перемычку. Свод печи имеет высоту, которая называется стрелой подъема, аналогично арке. Свод и арка имеют разную высоту, поэтому градус угла пяты меняется. Свод и арка должны иметь разные формы пяты.

Основные этапы процесса

Для укладки традиционной русской печи понадобится около 2000 штук кирпичей.

Для укладки русской печи необходим специальный чертеж. Весь сложный процесс укладки разложен по этапам, которые соответствуют номерам рядов кладки печи, предусмотренным традиционным чертежом.

• Уложить перекаленные кирпичи, более устойчивые к влажности по три трехчетверки на всех углах первого ряда, одну из них скосить для плотного прилегания одного к другому;
• Выложить стенки опечка;
• Уложить ряд, скалывая у двух кирпичей вход в подпечье, которые будут служить пятами арки;
• Установить деревянную опалубку и выложить арку;
• Использовать три трехчетверки с передней стенки опечка, чтобы не было совпадения швов. Для установки пят или опор под свод подпечья необходимо сколоть боковые стенки 20 кирпичей. Выложить боковые стенки в один ряд, а заднюю и переднюю — в два. Вставить опалубку, которая имеет полукруглый верх, между стенками опечка внутри так, чтобы она легко разбиралась и вынималась;
• Использовать четыре трехчетверки с передней стенки опечка, чтобы не было совпадения швов;
• После укладки целого кирпича выкладывается площадка для холодной печурки;
• Выложить стенку печурки. Правильно перевязывают швы, используя трехчетверки и половинки;
• Выложить целый кирпич и насыпать между стенками сухой песок до самого верха;
• Уложить ряд полностью, перекрыв холодную печурку и засыпку;
• Сложить под печи и шесток;
• Начать укладывать печное горнило и шесток, между которыми установить дугообразную полоску металла в соответствии с формой и размерами печного устья, просверлив отверстия на небольшом расстоянии, куда вставляется отожженная стальная проволока и закрепляется при кладке;
• Выложить ряд;
• Наращивать стенки шестка и горнила;
• Выложить ряд аналогично предыдущим двум рядам;
• Уложить восемь обколотых и обтесанных кирпичей, затем опустить деревянную опалубку в горнило. Уложить арку, используя половинки;
• После окончания кладки свода уложить ряд, закрепив две пяты по краям шесткового окна для укладки арки с использованием деревянной опалубки;
• Выложить ряд;
• Сделать кладку следующего ряда, после чего засыпать сухим песком, смешанным с осколками кирпича, щебня и стекла, пространство, где находится свод печи и стенки, оставив открытый проем для перетрубья над шестком;
• Закрыть горнило вместе с засыпкой;
• Выложить ряд или перекрышу для наибольшей плотности и прочности, где будет устроена лежанка русской печи;
• Далее наращивать стенки перетрубья, где укрепить душник для самовара;
• Выложить ряд, начиная перекрывать перетрубье;
• Выложить кирпич;
• Уложить кирпич, оставляя с предыдущих двух рядов только два отверстия: для вьюшки и самоварного дымохода;
• Выложить ряд;
• Снова уложив ряд кирпичей, укрепить полудверку в проеме, чтобы вьюшка напротив открывалась и закрывалась;
• Уложить ряд кирпича для наращивания стенок перетрубья;
• Выложить ряд аналогично предыдущему ряду так, чтобы швы были перевязаны правильно;
• Выложить дополнительный сплошной ряд из трех кирпичей;
• Перекрыть слоем кирпичей перетрубье, оставив справа отверстие, над которым крепится задвижка дымохода;
• Продолжать наращивать дымоход, укладывая в каждом ряду по шесть кирпичей.

Таким образом, для укладки традиционной русской печи, имеющей три ряда, понадобится 2000 штук кирпичей. Каждый из последующих рядов укладывается и подгоняется насухо, после чего на раствор кладут кирпич.

Заключительные работы

После всех работ по укладке следует просушить печь, используя небольшое количество дров.

После всех работ по укладке следует просушить печь, используя для топки небольшое количество дров. Если из трубы печи идет белый дым, это значит, что печка высохла не полностью. Можно применить облицовку изразцом после просушки русской печи. Пористая структура изразцов позволяет прочно их укреплять на кладке из кирпича. Циркулирующий в порах изразцов теплый воздух помогает ускорить обогрев помещения.

Если вами принято решение возводить русскую печь своими руками и нет возможности выполнять работы под руководством опытного печника, то важно очень тщательно изучить все нормативы и неуклонно им следовать. Несмотря на то что традиционная русская печь имеет сравнительно простую конструкцию, это очень ответственное сооружение. Печные работы и завершённая конструкция должны соответствовать установленным требованиям СП 7.13130.2013 и СНиП III-Г.11–62.

Русская печь в доме: достоинства и недостатки

Русская печь — это массивное сооружение, которое используется в основном для отапливания помещения и приготовления пищи. Кроме того, она может быть оснащена лежанкой, на которой прогреваются в холодное время года, варочной плитой или камином. Перед тем как возвести такую конструкцию в своём доме, нужно хорошо разобраться во всех нюансах её действия, оценить все характеристики и масштабы предстоящих работ. Ниже постараемся перечислить достоинства и недостатки классической русской печи.

К достоинствам печи относят следующие параметры:

• Долговечность.
• Пожарная безопасность.
• Теплоёмкость (медленное остывание).
• Приготовление пищи без контакта с огнём.
• Сравнительно небольшая стоимость.

К недостаткам относят:

• Относительно низкий коэффициент полезного действия (не более 30%).
• Неэкономичный расход топлива.
• Неравномерный прогрев помещения (разница между температурой верхней части помещения и нижней может достигать 20 °С).
• Неравномерное сгорание топлива (около устья топливо сгорает намного быстрее из-за избытка кислорода).
• Невозможность наблюдения за пищей в процессе приготовления.

Устройство и принцип действия конструкции, схема

Модификаций русской печи издавна существовало очень много, они отличались формой, размерами и устройством. Зачастую в одном селе нельзя было найти двух одинаковых конструкций, каждая имела свою неповторимую особенность. В настоящее время русские печи можно классифицировать по трём основным признакам:

• По размерам — маленькие, средние и большие.
• По функциональности — классические и усовершенствованные (печь может быть оснащена камином, варочной плитой, духовкой, двухъярусной лежанкой).
• По форме свода — купольные, бочкообразные, и трёхцентровые.

Устройство классической русской печи показано схематично на рисунке. Исходя из назначения отдельных элементов, можно понять принцип её работы.

Основной элемент русской печи — это горнило, которое представляет собой топку. Горнило состоит из свода сверху и пода снизу. Непосредственно на под укладывают дрова и ставят посуду с пищей для приготовления. Проём в горниле называют устьем, а проём в передней стене печи называют окном шестка. Эти проёмы образуют между собой пространство, называемое шестком, в нём приготовленная горячая еда долгое время не остывает. В шесток выходит сначала перетрубье, в котором собирается дым, над перетрубьем расположено хайло, перекрываемое вьюшкой. Вьюшка ограничивает попадание холодного воздуха с улицы в печь. Задвижка перекрывает перетрубье, тем самым регулируя тягу в дымоходе во время топки, после окончания работы печи её полностью закрывают, чтобы тепло не уходило в трубу. Под шестком расположена холодная печурка (подшесток), которую используют для хранения различной кухонной утвари. А пространство в нижней части печи под топкой называют подпечьем, в нём обычно хранят дрова для последующей топки.

Принцип работы печи заключается в следующем — дрова укладывают плотными горизонтальными рядами в одном или двух местах пода. Кислород для горения поступает через нижнюю часть устья, дрова разгораются и нагревают печь до высоких температур. Продукты горения сначала скапливаются под сводом, затем выходят через верхнюю часть устья, попадают сначала в хайло, а потом выходят в дымоход.

Подготовка к строительству

Выбор кирпича

Материалы, применяемые при строительстве печи, должны соответствовать противопожарным требованиям. По этой причине для отдельных её элементов используют различные материалы, которые перечислены в таблице:

Состав кладочного раствора выбирают для каждого вида кирпича разный.

Для дымовой трубы применяют раствор на основе извести и цемента или извести и песка.

Растворы можно замешивать самостоятельно либо использовать уже готовые сертифицированные смеси, которые представлены на рынке сейчас в большом ассортименте. Преимущество использования готовых смесей для непрофессионала — это соблюдение технологий и пропорций при изготовлении и соответствие раствора требуемым характеристикам.

При правильном выборе и применении материалов конструкция печи: во-первых, будет соответствовать противопожарным нормам, что имеет огромное значение в доме, во-вторых, всей конструкции будет обеспечена достаточная прочность и устойчивость.

При покупке материалов следует тщательно проверить их качество. Кирпич должен иметь точные геометрические размеры и ровную поверхность, не должен содержать посторонние включения. Глину для раствора желательно выбрать красную, пластичную, не имеющую примесей. Перед замешиванием раствора глину замачивают в воде и протирают через мелкую металлическую сетку. Песок необходимо применять мелкозернистый, размеры частиц которого не должны быть более 1,5 мм.

Необходимые инструменты

Перед началом печных работ необходимо подготовить следующие инструменты:

1. Линейка.
2. Строительный карандаш.
3. Мастерок (кельма).
4. Кирка.
5. Резиновая киянка.
6. Строительный уровень.
7. Отвес.
8. Болгарка.
9. Ёмкости для раствора.
10. Строительный миксер, если раствор замешивается самостоятельно.
11. Расшивка, если не предполагается дальнейшая отделка печи.

Выбираем место для будущего проекта

Мероприятия по устройству русской печи желательно разрабатывать ещё на момент проектирования здания. При определении места в доме обращают внимание в первую очередь на следующие факторы:

• Фундамент. Рассматривают возможность строительства отдельного фундамента или использование существующего, который способен выдержать дополнительную нагрузку от печи. Для строительства фундамента используют готовые бетонные фундаментные блоки или же заливают железобетонную монолитную плиту. Между основным фундаментом здания и фундаментом печи оставляют небольшие промежутки, которые впоследствии засыпаются песком. Основание не доводят до нулевого уровня пола на высоту в два кирпича, при этом на первый ряд кирпича укладывают слой гидроизоляции.
• Свободное прохождение дымоходом перекрытий и покрытий. Важно, чтобы несущие конструкции (балки, коньковые балки, стропильные ноги и др.) не были демонтированы или повреждены во время производства работ. Несоблюдение этого условия может привести к аварийному состоянию здания и увеличению общей стоимости строительства печи из-за дополнительных работ по возведению дополнительных конструкций.
• Удобство расположения. Сама печь и дымоход могут существенно влиять на эргономику помещения. Поэтому нужно тщательно проработать размещение всей конструкции относительно окон, дверей и мебели для удобства использования. Если печь будет основным источником отопления, то её стараются разместить в центре здания, а если в ней предполагается и приготовление пищи, то необходимо обеспечить ей соседство с кухней.
• Противопожарные расстояния до сгораемых конструкций. Этому фактору следует уделить пристальное внимание, т. к. пожарная безопасность в доме должна быть организована на высшем уровне.

Для предотвращения возгорания перекрытий и стен, находящихся около печи, следует предусмотреть следующие мероприятия:

1. Перед окном шестка на пол, если он имеет сгораемое покрытие, прибивают металлический лист размером 700х500 мм.
2. Расстояние между печью и сгораемой стеной или перегородкой ограничивается расстоянием равным высоте печи. Таким образом, если высота конструкции 1,2 м, то близлежащая сгораемая стена должна быть удалена от неё минимум на 1,2 м. Помимо этого, стена или перегородка должны быть защищены от возгорания термоизоляционными материалами (кирпич, штукатурка, асбестовермикулитовые плиты и др.).
3. Расстояние от окна шестка до противолежащей стены должно быть не менее 125 см.
4. Металлические и железобетонные балки, проходящие около дымохода, должны находиться на расстоянии не менее 130 мм от его внутренней поверхности.
5. Деревянные балки, проходящие около дымохода, должны находиться на расстоянии не менее 13 мм от его внешней поверхности.

Пошаговая инструкция по возведению кирпичного агрегата своими руками: от кладки до дымохода

Если решение возводить русскую печь своими руками принято, то необходимо пользоваться подробными порядовыми схемами с описанием всех манипуляций. Перед началом работ нужно подготовить необходимые материалы и инструменты. Если работы выполняются в холодное время года, то необходимо контролировать температуру материалов, она не должна превышать 5 °С.

Согласно порядовым схемам поэтапно начинаем возводить печь:

1. На фундамент кладём два ряда кирпича с промежуточным слоем гидроизоляционного материала.
2. Глиняный кирпич предварительно смачивают водой. Первый ряд начинается от уровня чистого пола. Его выкладывают цельными кирпичами, предусматривая по углам перевязку со вторым рядом при помощи трёхчетвертных кирпичей. По три штуки таких кирпича укладывают в каждый угол первого ряда. Толщина швов кладки в обоих направлениях не должна превышать 5 мм, раствор распределяют по всей поверхности кирпича. Очень важно соблюдать горизонтальность кладки, проверяя её строительным уровнем ряд за рядом.
3. Второй ряд выкладывают цельными кирпичами, оставляя промежуток для окна подпечья. Если последующая отделка печи не предполагается, то одновременно выполняют расшивку швов и очищают кирпич от раствора влажной тканью. Начиная со второго ряда вертикальность поверхностей и углов проверяют отвесом.
4. Между третьим и четвёртым рядом предусматривают перевязку по углам, четвёртый ряд выкладывают полностью цельными кирпичами. Крайние к проёму кирпичи стёсывают для опирания на них свода подпечья.
5. С пятого ряда начинают выкладывать по заранее подготовленной деревянной опалубке свод подпечья. Швы свода от одной пяты до другой должны быть перевязаны, кирпичи должны быть плотно прижаты друг к другу, почти впритирку. В восьмом ряду выкладывается последний (замыкающий) ряд свода из стёсанных кирпичей.
6. Стенки печи выкладывают в один кирпич с перевязкой до десятого ряда, в нём же предусматривают площадку для подшестка. Пространство над сводом подпечья засыпают на всю высоту стенок песком или битым стеклом для того, чтобы печь давала больший жар.
7. Одиннадцатый ряд выкладывают аналогично предыдущим, он служит покрытием для подшестка.
8. В двенадцатом ряду выкладывается под. Его выкладывают огнеупорными кирпичами без раствора, зазоры потом засыпаются песком. В левой части пода предусматривают отверстие для углей.
9. Далее начинается кладка горнила, все части которого выкладываются из огнеупорного кирпича. Швы для огнеупорного кирпича делают не больше 3мм. Сначала кирпичи кладут на ребро по внутреннему контуру горнила. Стенки горнила рекомендуется делать в 3/4 кирпича с перевязкой. Для прочности кладки кирпичи, которые расположены в двух передних углах, стёсывают под углом 45°. Между этими углами вставляют деревянную опалубку.
10. С шестнадцатого ряда начинают выкладывать свод горнила, пространство между сводом и стенками засыпают песком. Кладку свода начинают с краёв, продвигаясь к середине. Для проверки рядов кладки используют шпагат, который закреплён на опалубке в центральной точке свода.
11. Далее в виде арки выкладывают окно шестка.
12. При кладке двадцатого ряда возводят стенки печи, уменьшая пространство над шестком.
13. Двадцать пятый ряд укладывается аналогично десятому с перевязкой швов, при этом пространство над шестком ещё раз уменьшают, формируя перетрубье.
14. В двадцать втором ряду перетрубье уменьшают ещё больше и закладывают канал самоварника.
15. В двадцать третьем ряду предусматривают место для скопления сажи и проём для очистки.
16. С двадцать четвёртого ряда перетьрубье начинают перекрывать, предусматривая проём для вьюшки. Напротив проёма устанавливают дверку, через которую вьюшку можно открыть и закрыть.
17. В двадцать девятом ряду канал самоварника соединяют с перетрубьем.
18. В тридцать втором ряду цельным кирпичом полностью перекрывают перетрубье, оставляя одно отверстие, которое закрывают задвижкой. После того как задвижка установлена, переходят к кладке дымохода. Деревянные опалубки снимают через 5–6 дней после того, как раствор наберёт необходимую прочность.

Правильный дымоход

Традиционная русская печь в большинстве случаев снабжена прямым дымоходом, через который продукты горения выходят на улицу напрямую. Оптимальным сечением дымохода для русской печи считается 260×260 мм.

Высота дымовой трубы определяется в зависимости от её расстояния до конька по горизонтали:

Дымоходу необходимо обеспечить достаточную устойчивость, т. к. на него, помимо внутренних процессов (перегревы, конденсат, замораживание, оттаивание), влияют также внешние факторы (ветер, снег, осадка фундамента). Поэтому важно ещё на этапе проектирования учесть все нюансы и возможность усиления конструкции.

Требования, которые необходимо учесть при устройстве дымохода:

Отделка: варианты, фото

Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте. Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли.

Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

• Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.
• Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида. При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.
• Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность. Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану. Для кладки натурального камня используют готовые термостойкие мастики.
• Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

Печь аккуратно сложена из кирпича с расшивкой швов

После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.

Металлические элементы печи окрашиваются специальными жаропрочными лаками или красками.

Вводим печь в эксплуатацию: просушка и пробная топка

Просушку печи производят стружками, щепками и небольшими поленьями. Первоначально закладывают не больше 30% топлива от обычного объёма, далее объём постепенно увеличивают. Время просушки зависит от размера печи и степени влажности кирпичной кладки. Результатом качественной просушки печи должно быть полное отсутствие сырых пятен на её поверхности и отсутствие конденсата на металлических элементах. Задвижка и топочная заслонка открываются на всё время просушки. Поверхности печи во время просушки должны иметь температуру около 50 °С.

После того как просушка печи выполнена, проводят пробную топку. Предварительно проверяют тягу и плотность закрывания задвижек.

Первая растопка печи производится в следующей последовательности:

1. При открытой задвижке укладывают на под сухие дрова очень плотными рядами, максимально заполняя горнило. Заслонка устья при растопке плотно закрывается.
2. Последующие закладки дров делаются после прогорания первой закладки до углей. Их объём уже на треть меньше первой закладки.
3. Степень горения в печи следует регулировать задвижкой.
4. После прогорания всех дров дожидаются, когда все угли выгорят. Закрывать задвижку трубы можно только после полного прогорания топлива. Если остаётся несколько непрогоревших углей, их лучше погасить самостоятельно, чтобы тепло не уходило.
5. Для предотвращения растрескивания печь не следует перегревать, её температура не должна превышать 90 °С.

Рекомендуем также

Русская печь своими руками — как сделать с лежанкой, плитой, подтопком из кирпича, как посторить небольшую порядовку, устройство, чертежи, кладка, инструкция + фото и видео

Особенность теплушки в отсутствии холодного подпечья, вместо него там расположена камера, которая накапливает тепло и прогревает печь от самого низа. Дрова можно жечь как и в горниле теплушки, так и в подтопке — специальном топливнике, расположенном под горнилом. На месте шестка в печи можно установить варочную поверхность на 2 конфорки, что значительно улучшит функциональность печи. Теплушка сохраняет все положительные качества русской печи и избавлена от ее недостатков.

Что такое печь-шведка и где она используется

Если припомнить быт рядовой шведской семьи в XVIII—XIX веках, сразу станет ясно, каким интересам служила печь в каждом доме. Хозяйка занималась стряпнёй и домашними делами, хозяин — преимущественно рыбалкой или охотой. Суровый северный климат, капризные переменчивые ветры заставляли не только обогревать жилое пространство, но и часто сушить обувь и одежду. Пища может долго ждать возвращения охотника с промысла. В случае переохлаждения необходимо быстро согреться и восстановить здоровье. Всем этим нуждам и отвечает конструкция печи-шведки.

Сегодня требования, предъявляемые к печам, нисколько не отличаются от средневековых. Людям всё так же нужно тепло, возможность приготовить пищу, комфортная температура во время отдыха и минимальные усилия для поддержания всего этого.

Как устроена печь

Устройство подобных печей в наши дни осталось практически без каких-либо изменений, однако некоторые модификации все же имеют место с целью увеличения показателей теплоотдачи.

Так, конструкция в классическом исполнении должна включать в себя:

1. Опечье, которое представляет собой основной фундамент под печь. Его рекомендуется изготавливать из бетона, кирпича, дерева.
2. Подпечек, предназначенный для хранения дров непосредственно перед их использованием при растопке. В таком месте дрова очень хорошо высушиваются.
3. «Корыто», или полуциркуляционный свод, который предусмотрен для сохранения тепла на протяжении длительного времени, если на него просыпать соответствующий материал (крошку кирпича, песок и тому подобное).
4. Подварочное устройство, имеющее такую особенность в установке, – производить ее следует обязательно на подсыпку свода.
5. Горнило располагается под лежанкой. Через зев поступает воздух и направляется к горнилу, хорошо прогревается так и под всей перекрышей осуществляет переход в перетрубье, а далее в систему удаления дыма.

На печку в ночь – болячки прочь!

Кирпичная печь с лежанкой — это не просто комфортно, но и полезно. Наши предки основное время проводили в поле или уходом за домашним скотом, порой на ветру и в сырости. Отсюда не редкость заболевание суставов, ревматизм и радикулит.

Конечно, в те времена было принято лечить данные болезни в основном народными средствами: различными отварами и компрессами. Неплохо помогала и русская баня с паром. Однако баня топилась не чаще раза в неделю из-за неприспособленности их к постоянной эксплуатации: протопка бани – процесс, требующий времени.

А вот печь с лежанкой, в отличие от бани, всегда была центром дома. С их помощью можно было одновременно прогревать избу и лечить больные суставы.

Устройство и конструкции

Русские печки бывают 3-х типовых размеров: 178х124, 213х147 и 231х160 см. Конечно, отступление от норм возможно, и у среднестатистического сооружения размеры составляют: длинна 213 см, ширина 142 см и высота 180 см. Именно таких размеров хватает для того чтобы приготовить пищу и хорошо отопить жилую площадь в 30 м2.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

1. Подпечье. Оно необходимо для сушки и хранения дров.
2. Холодная печурка — это маленькая выемка для хранения посуды.
3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Кладка печей своими руками — шведка порядовка

Традиционно печь шведка своими руками собирается из керамического красного кирпича, причем материал, бывший в употреблении, тут категорически не подойдет. А вот шамотный кирпич подойдет для топки.

Кроме того, еще до начала работы придется подготовить такие основные элементы печи, как:

• поддувало,
• духовка,
• топочная конструкция,
• колосники и задвижки,
• дверцы под прочистку,
• а также стальную полоску.

Причем необходимое для работы количество материалов для каждого конкретного случая будет определяться габаритами и вариантом порядовки печи.

Важно заметить, что печь шведка своими руками кладется только на заранее подготовленный фундамент. Причем на этом этапе работа не отличается от сооружения прочих отопительных или отопительно-варочных конструкций.

кладка печей шведка В любом случае фундамент должен быть чуть больше габаритов будущей печи. Для него используется бетон, который послойно заливается между битым кирпичом и щебнем. После заливки последнего слоя, в обязательном порядке прокладывается слой гидроизоляции. Только после этого можно начинать выполнение кладки кирпичей порядовки, смотрите чертежи и схемы.

Особенности конструкции

Сделать отопительно варочные печи своими руками хотят многие. Но справедливости ради заметим, что готовые конструкции лучше подходят для современных загородных домов, они позволяют минимизировать риски пожарной безопасности, повысить эффективность сгорания топлива.

Потому новые ОВП по множеству параметров опережают своих классических конкурентов. Их выбирают истинные приверженцы классики или те, кто хочет все сделать своими собственными руками. Ввиду особенностей промышленного изготовления отопительно варочных печей, добиться того же результата своими руками достаточно сложно.

Промышленные ОВП совмещают в себе несколько функций:

• Устройство для отопления дома;
• Камин, позволяющий наслаждаться видом горящих дров;
• Варочная поверхность.

Русская печь с лежанкой своими руками: лучшие порядовки и обзор технологии сборки Русская печь с лежанкой своими руками: лучшие порядовки и обзор технологии сборки Русская печь с лежанкой своими руками: лучшие порядовки и обзор технологии сборки Русские печи с лежанкой и плитой: фото, схема проекта, порядовка кладки, размеры чертежа, обогревательный щиток с варочной панелью Русская печь с лежанкой своими руками: устройство, порядовка, кладка Русская печь с лежанкой в деревенском доме: как сложить, размеры, порядовка, пошаговая кладка, строительство своими руками, фото — Строительная компания Акфен | akfengroup_main.ru

За счет усовершенствования конструкции по сравнению с классической схемой ОВП с лежанкой или отделами для хранения кухонной утвари, сейчас печь получила меньшие габариты. Так домовладелец может оставить намного больше места для хранения топлива, мебели. Несмотря на уменьшенные размеры, эффективность и экономичность печей вышла на совершенно новый уровень. Классическим ОВП такие показатели и не снились.

Основные преимущества

Какими достоинствами обладают ОВП?

1. Компактные размеры при высоких показателях производительности и отличной экономичности.
2. Сочетание нескольких функций в едином корпусе, что позволяет удовлетворить потребности современных жителей загородных домов.
3. Универсальность используемых топок. Помимо классических дров, ОВП могут работать на торфе, угле, брикетах.
4. ОВП могут работать на обогрев сразу нескольких комнат одновременно. Для этого требуется соответствующая порядовка отопительно варочной печи и отопительный контур. Контуры бывают воздушные или водяные. Второй вариант предпочтительнее.
5. Возможность сборки своими руками. При наличии определенного опыта, ОВП можно собрать своими руками. Но для этого вам придется узнать про нюансы порядовки и купить некоторые готовые элементы печи.
6. Функция длительного горения. Классические отопительно варочные печки работать в течение 5-10 часов не способны. Современные модели обеспечивают беспрерывное тление и обогрев помещений 10-15 часов.

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

Выводы и полезное видео по теме

Порядовка печи с большой лежанкой и плиткой:

Порядок работы при строительстве печи с подтопком:

Уличный вариант барбекю с плитой:

Вариантов строительства печи с варочной поверхностью – плитой – великое множество. Однако без практики приступать самостоятельно к возведению любой выбранной модели не рекомендуем. Обязательно изучите тематическую информацию и заручитесь поддержкой квалифицированного мастера, с чьими результатами труда вы знакомы не понаслышке.

Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите, как строили печку с плитой для готовки в вашем загородном доме или на любимой даче. Задавайте вопросы по теме, размещайте фотоснимки процесса сооружения или эксплуатации кирпичного агрегата.

Обустройство фундамента

Размеры выемки в грунте под фундамент должны превосходить размеры печи как минимум на 100 мм в каждую сторону. Если грунт обычный, заглубляться следует на 250 – 300 мм. Большая глубина требуется только в том случае, если почва сверху мягкая, неустойчивая.

Далее действуют так:

1. Дно засыпают слоем щебня толщиной 100 мм, который хорошенько трамбуют.
2. Устанавливают опалубку из досок.
3. Застилают дно и стенки выемки полиэтиленом, чтобы бетон не терял воду.
4. Устанавливают на специальных бобышках или обломках кирпича сетку из арматуры диаметром 8 мм с ячеей 150х150 мм. Варить арматуру нельзя — только связывать отожженной проволокой.
5. Готовят бетон из цемента М400, песка и щебня, взятых в пропорции 1:3:7.
6. Заливают бетон в выемку.

Обустройство фундамента

Прочность, достаточную для удержания нагрузки от кирпичей, бетон наберет уже через 3 – 4 дня — тогда и можно приступать к кладке.

Фундамент печи не может быть связан с фундаментом дома, поскольку эти конструкции проседают в грунте по-разному. Они должны отстоять друг от друга хотя бы на 200 мм, этот просвет можно заполнить пенопластом или просмоленной доской.

Устройство и особенности конструкции

Построенная по всем канонам печь имеет множество конструктивных элементов.

Схематическое изображение основных частей русской печи

1. Подпечье. Углубление у основания печи предназначается для хранения и сушки дров. Сегодня многие владельцы отказываются от подпечья для упрощения и удешевления конструкции и делают это совершенно напрасно. Более удобного и практичного места для топлива найти невозможно.
2. Печурка — холодная ниша для хранения посуды.
3. Шесток — ровная горизонтальная поверхность перед горнилом. Здесь можно оставить вытащенную из очага пищу, чтобы она долгое время была горячей. Существуют конструкции печей, у которых в этом месте обустраивают варочную плиту.
4. Под или лещадь — расположенное под небольшим уклоном к шестку днище горнила (варочной камеры). Отклонение от горизонтали к выходу позволяет легко передвигать тяжёлые чугунки.
5. Горнило — пространство внутри печи, которое одновременно выполняет функции топливника и варочной камеры. Как и в случае с лещадью, потолок горнила имеет уклон к выходу. Это позволяет задерживать раскалённые газы под сводом, благодаря чему они успевают прогревать массив отопительного прибора. Между подом и шестком расположен загнёток, или загнетка, – своего рода переходная зона между горизонтальными участками печи с разной температурой.
6. Перетрубье — то же, что и хайло. В русской печи это дымосборник, расположенный над шестком. За ним начинается дымовая труба.
7. Самоварник (по-другому душник) – узкий канал, ведущий прямо в дымоход, который предназначается для подключения трубы самовара. В современных печах душник не обустраивают.
8. Вертикальный газоход над шестком
9. Вьюшка — лючок, которым полностью перекрывается дымоход. Через окошко вьюшки есть доступ к задвижке 10, которой регулируется тяга в печи.
10. Задвижка дымовой трубы.
11. Лежанка.

На другой иллюстрации прекрасно видно устройство внутренних камер сооружения. Печурка, которую можно заметить на нижнем рисунке, предназначается для сушки фруктов, грибов и ягод. Как видите, толщина стенок между нишей и горнилом — не больше кирпича, что фактически превращает печурку в некое подобие современных духовок шведских дровяных теплогенераторов.

Строение внутреннего пространства русской печи

Огромное влияние на производительность отопительного прибора оказывает загнёток, который является своеобразным рекуператором: поступающий поток воздуха подогревается дымовыми газами. Смешивания не происходит по причине различной плотности газов, причём эксперименты показали отсутствие турбулентности даже на границе раздела двух газовых потоков. Чтобы избежать завихрений, поверхности хайла и загнётка делают максимально гладкими. В противном случае турбулентность будет уносить часть кислорода, что повысит газогенерирующую способность отопительного прибора.

Поступающий в печь кислород поддерживает интенсивное горение топлива. При этом разогретые газы устремляются к своду горнила. Благодаря его наклону в сторону устья и небольшому порожку, который препятствует свободному выходу газов к хайлу, создаются две устойчивые зоны циркуляции газов. Именно в них и заключается вся сила русской печи, вот только для образования вихрей следует точно придерживаться основных размеров.

Кроме того, вращающиеся потоки длительное время удерживают несгоревшие частицы в зоне высокотемпературного пламени, за счёт чего повышается полнота сгорания топлива. Разогретый свод и стены варочной камеры активно излучают энергию в инфракрасном диапазоне, равномерно нагревая то, что готовится в горниле. Что же касается загнётка, то он выступает не только в роли теплового экономайзера, но ещё и позволяет весь день поддерживать пищу в горячем виде. Для этого достаточно перекрыть дымоход, а устье закрыть деревянной заслонкой.

Благодаря особенностям дымооборота печь длительное время остаётся тёплой

Как можно заметить, дымооборот русской печи отличается минимальным температурным градиентом. Постоянство температуры разогретых газов, а также их постоянная циркуляция в рабочей зоне приводит к тому, что в горниле без остатка сгорают мельчайшие частицы топлива. И вот тут-то проявляется ещё одно немаловажное преимущество такой простой, но тщательно продуманной конструкции. Дело в том, что зола в отопительном агрегате конечно же присутствует, а вот касаемо сажи и копоти, то они практически не осаживаются на стенках печи — чистить её придётся всего несколько раз за всю жизнь.

На нашем сайте представлено большое количество инструкций по самостоятельному монтажу печей разных конструкций и сложности, в их числе и печка Кузнецова: .

Инструменты и материалы для кладки русской печи с лежанкой и плитой

Перед тем, как приступать к работе, следует приготовить конструктивные элементы, наличие которых предусматривает ранее оформленная схема русской печи с лежанкой. При стандартной конструкции агрегата этот список включает:

• чугунную плиту с 2 или 4 конфорками,
• дверцу для топочного проёма (14*25 см),
• дверцу для проёма поддувальной камеры (13*13 см),
• колосниковую решётку (26*28 см),
• 2 регулировочные задвижки (24*26 см),
• дверцу с технологическим отверстием для вьюшки (не менее 22*22 см),
• стальной бак для воды (40*26*28 см)
• мягкую проволоку для обвязки,
• обрезки угловой, кровельной или листовой стали.

Что касается инструмента, для строительства печи своими руками понадобятся:

• ведро,
• лопата,
• черпак,
• ёмкости для приготовления глины и строительного раствора,
• уровень и отвес,
• кельма (мастерок),
• молоток,
• мочальная кисть.

Для возведения отопительного агрегата средних размеров понадобится 1500-2000 шт керамического кирпича, а также глина и песок для строительной смеси общим объёмом не менее 100 вёдер.

Необходимые материалы и инструменты

Перед началом работ следует побеспокоиться о приобретении нужных материалов:

1. Кирпича с огнеупорными свойствами, для выкладывания поверхностей, соприкасающихся с огнем.
2. Стандартного кирпича, выполненного из красной глины.
3. Глины и речного мелкого песка.
4. Комплектующих деталей из чугуна (дверцы, заслонки, решетка колосника, задвижки, вьюшка, плита для варки).
5. Деревянных досок и реек для выкладки арочных конструкций.

Их количество и тип следует рассчитать предварительно.

Понадобятся также инструменты:

• кельма (мастерок) для захвата и нанесения раствора;
• печной молоток;
• универсальный уровень;
• отвес;
• порядовка;
• кисть из мочала для смачивания и выравнивания швов;
• сито для просеивания речного песка;
• рулетка и угольник;
• дрель;
• насадка-миксер на дрель для приготовления раствора;
• киянка из резины;
• емкость для приготовления раствора;
• схема кладки;

Схема

Благодаря особой конструкции в русской печи обеспечивается встречное движение потоков дыма и поступающего в топку холодного воздуха. Перемешивания почти не происходит, но при этом входящий воздух подогревается, чем обеспечивается максимально эффективное горение топлива.

Схема кладки печи

Дым через устье и хайло следует в дымоход. Но благодаря наличию наклонных поверхностей и порожка движение его является сложным: дым несколько раз оборачивается, за счет чего успевает догореть имеющийся в нем пиролизный газ (этот процесс называется дожиганием). Кроме того, дольше оставаясь в пути, дымовые газы успевают отдать больше тепла телу печи.

Список инструментов

Для удобства ведения работ при кладке русской печи своими руками требуется заранее подготовить рабочие и измерительные инструменты. Комплект рабочего инструмента должен состоять из:

• штыковой лопаты;
• ёмкости для приготовления кладочной смеси. Она должна быть достаточно широкой и иметь невысокие борта;
• совковую лопату и два металлических сита с размерами ячеек 2х2 и 1х1 мм. С помощью этого инструмента сеют глину и песок;
• кельмы — специального мастерка, которым выполняют забор раствора и распределение его по кладочным элементам, а также удаляют излишки смеси, выступившие за пределы шва;
• молотка — кирки. Им можно целый кирпич разделить на несколько частей и обтесать образовавшиеся поверхности;
• расшивки, способствующей уплотнению кладочных швов и приданию им нужной формы;
• шабровки — резиновой пластины с рукоятью. Её чистят внутренние поверхности кладки от излишка смеси и уплотняют швы в труднодоступных местах;
• пилы — болгарки. Её можно более точно обрезать и подогнать кирпичи для кладки криволинейных элементов конструкции;
• правила — для выравнивания верхней плоскости фундамента.

Контроль вертикальности и горизонтальности кладочных швов, геометрических параметров всей конструкции печи проводят с помощью:

• пузырькового уровня;
• отвеса;
• угольника;
• рулетки.

Какой кирпич более подойдет для кладки

Кирпич для кладки печи должен соответствовать целому ряду требований и норм. От правильного выбора материала будет зависеть не только долговечность конструкции, но безопасность и жизнь проживающих в доме. Современные производители предлагают нам массу разновидностей специального кирпича. Общими отличительными их особенностями являются огнеупорность и устойчивость к воздействию высоких температур. Кирпичи для печной кладки условно подразделяются на две большие группы: шамотные и полнотелые. Первые обладают высокой огнеупорностью, поэтому используются для выкладки топливников, где расположен источник огня. Они предусмотрены для тех печей, в которых в качестве топлива используется уголь или газ – в процессе их горения образуются наиболее высокие температуры

Если же печь предназначена исключительно для отапливания дровами, то использование этого материала не столь важно

Полнотелые кирпичи изготавливают из глины и обжигают по специальной технологии. Они влаго- и термоустойчивы, а также огнеупорны.

При выборе стройматериалов очень важно приобретать качественную продукцию и не забывать об эстетичном внешнем виде. Применяя специальные фигурные материалы – кирпич угловой или круглый кирпич – печи-камину можно придать солидный, элегантный внешний вид без дополнительной, внешней отделки, что позволит значительно сэкономить

Инструменты и материалы, необходимые для возведения банной печи

Особенность возведения кирпичной печи Кузнецова заключается в том, что для кладки используется не только стандартный полнотелый керамический кирпич, но и специальный огнеупорный шамотный кирпич.

Дело в том, что шамотный огнеупор позволяет максимально повысить температуру горения, ведь рабочая температура для этого материала составляет 1500-1900 градусов. Но здесь возникает другая проблема – если шамотный кирпич можно легко найти в строительном магазине, то специальную шамотную тугоплавкую глину необходимо заказывать заранее. Кладка топки и основного топочного колпака делается именно на такую тугоплавкую глину, и ни в коем случае не на цементный раствор.

Внешняя кладка печи обычно делается из красного полнотелого кирпича. Рассчитать его количество можно путем простого вычисления, где количество кирпичей 1 ряда порядовки проекта умножается коэффициент 0,8 и далее на количество рядов в проекте. Первый, самый нижний ряд конструкции заполняется полностью, а вот другие ряды, например, 7 или 10 имеют меньшее заполнение, за счет устройства внутренних каналов, по сравнению с первым рядом среднее заполнение остальных рядов обычно равно 0,8. Так что вычислить количество кирпичей таким образом довольно просто.

Во время работ необходимо будет выдерживать определенные пропорции и размеры, поэтому необходимо предусмотреть определенное количество базальтовой ваты или базальтового картона. Именно этим материалом заполняются пустоты между красным и шамотным кирпичом.

Металлическая фурнитура подбирается в соответствии со вкусом и пожеланиями владельцев, но и здесь стоит прислушаться к рекомендациям специалистов. Оптимальными считаются чугунные дверки и задвижки. Сталь конечно смотрится эффектнее и красивее, но чугун способен выдерживать более высокие температуры и не испытывать при этом такой деформации как сталь.

А вот что касается теплообменника и бака для нагрева воды, то здесь, наоборот советуют использовать специальную тугоплавкую сталь. Также рекомендуется из стали сварить емкость для камней каменки. Можно в принципе использовать и чугунную плиту, но тогда объем камней необходимо увеличить в 1,3-1,7 раз.

Работа по созданию кирпичной кладки требует точности и аккуратности, поэтому в арсенале обязательно необходимо иметь:

• Мастерок каменщика;
• Строительный уровень;
• Маркерную нитку;
• Отвес;
• Молоток каменщика;
• Станок для резки кирпича.

Бывалые печники советуют иметь, кроме этого, щетку с жесткой щетиной и несколько емкостей – для раствора и для воды. Назначение щетки – очистка поверхности кирпичей перед нанесением на них раствора, просто вымачивать в воде кирпичи нерационально воды прибавляет и без того солидный вес печи. К тому же, глиняный раствор, и без того долго сохнет и лишняя вода в массе кирпичей не будет способствовать быстрому высыханию кладки.

Ну конечно главное что нужно иметь это порядовый план кладки печи. Порядовка банных печей из кирпича Кузнецова выложена в свободный доступ, поэтому, ее можно без проблем скачать и распечатать.

Печка с плитой и лежанкой, её размеры

Главная отличительная черта такого устройства — большие габариты печи. Чтобы на полатях поместился взрослый человек, длина всей конструкции должна превышать два, а ширина полтора метра. Сама лежанка располагается над вытянутым в длину горнилом, что обеспечивает получение постоянного притока тепла.

Раньше в традиционных моделях полати располагались под потолком, на высоте около 1,8 м, забирались на них по приставной лесенке.

Это обеспечивало более долгую сохранность тепла — когда изба выстывала под утро, на полатях, за счёт удалённости от пола, температура все ещё была достаточно высокой.

В наши дни лежанку располагают на удобном уровне около одного метра, потому как современные материалы обладают более качественной теплоизоляцией дома.

Справка. В прежние годы традиционно строили высокое горнило — помимо отопительных функций оно использовалось как домашняя мини-баня, поэтому должно было вмещать человека, что также влияло на высоту расположения полатей.

Схема, включающая в себя одновременно варочную поверхность и лежанку, остаётся наиболее распространённой. Для постройки такой конструкции разработаны облегчённые схемы, с которыми справится даже не очень опытный строитель. Недостатком такой печи будет сниженная, по сравнению с другими моделями, эффективность прогрева помещения.

Возведение отопительной колпаковой печи Кузнецова своими руками

Усовершенствование спроектированных ранее тепловых конструкций основывается на оснащении их более рационализованными возможностями. Таким образом, у некоторых моделей претерпевала изменения топка, повышалась сохранность тепла, добавлялось определенное оборудование и прочее. То, что конструкции, созданные Кузнецовым, работают качественно, уже давно доказано их большой популярностью и многими годами эксплуатации. Положительные отзывы о печах Кузнецова мотивируют многих на самостоятельное изготовление бытовых тепловых устройств. В таком случае можно немного сэкономить, но нужно правильно подбирать материалы и неукоснительно выполнять схему порядовки печей Кузнецова.

Самостоятельная кладка русской печи — схема

В первую очередь следует заняться проектом. Чертежи конструкции можно отыскать в специальной литературе или в интернете. К проекту обычно прилагаются расчеты. Кладка выполняется на основе схемы печи русской с лежанкой и плитой или с другими элементами. Необходимо знать, как сделать русскую печь своими руками, чтобы при этом не пострадало качество и надежность печи.

Чтобы выложить большую печку в среднем потребуется:

• одинарный красный кирпич – 1600 штук;
• шамотный кирпич – 250 штук;
• шамотный клиновидный кирпич – 100 штук;
• листовая сталь;
• литые детали;
• уголок;
• шамотная глина.

Нужно будет создать прочный фундамент, чтобы массивная конструкция в будущем не просела. Также следует подготовить подпечье. Его нишу перекрывают, усиливают деревянными опорами, которые предварительно обрабатывают антисептическими составами.

Печку выкладывают рядами в соответствии со схемой — порядовкой. Отделку делать не обязательно, но довольно часто кирпичная кладка не соответствует интерьеру помещения, поэтому конструкцию белят, штукатурят или украшают изразцами.

В прежнее время для оштукатуривания использовали раствор с применением глины. Сейчас в строительных магазинах можно приобрести уже готовую термоустойчивую смесь и сделать с ее помощью отделку.

Русская печка обеспечивает в доме атмосферу особого комфорта и тепла, которое способно согреть не только тело, но и душу.

Источники

• %D1%80%D1%83%D1%81%D1%81%D0%BA%D0%B0%D1%8F-%D0%BF%D0%B5%D1%87%D1%8C-%D0%B2-%D0%B8%D0%BD%D1%82%D0%B5%D1%80%D1%8C%D0%B5%D1%80%D0%B5-%D1%81%D0%BE%D0%B2%D1%80%D0%B5%D0%BC%D0%B5%D0%BD%D0%BD%D0%BE%D0%B3/
• -kaminy/
• -svoimi-rukami/pech/vidi-pechey/russkaya-pech/
• -svoimi-rukami/pech/vidi-pechey/russkaya-pech/
• -doma/inzhenernye-sistemy/otoplenie/russkaya-pech
• -pechi/
• -dom/
• -i-kaminy/kak-sdelat-russkuyu-pech-s-lezhankoy-svoimi-rukami
• -kaminy/
• -pech-s-lezhankoj
• -i-kaminy/russkaa-pec-s-lezankoj-svoimi-rukami-tehnologia-postrojki-video

[свернуть]

традиции, приметы, заговоры связанные с печью.

Печка на Руси согревает, кормит, освещает, стирает, сушит, лечит, прогнозирует погоду и заклинает мороз.

Русская печь. Фото: С. Яковлев / Фотобанк «Лори»

Ученые исчисляют возраст предка русской печи многими тысячелетиями. Впервые человек поместил огонь под глиняный свод еще в каменном веке. На Руси глинобитные сводчатые печи строились в X–XI веках, а свой привычный, традиционный облик они обрели к XVIII веку.

Начиная возводить избу, сначала определяли, где сложить печь, и лишь после этого делали планировку остальных помещений. Отсюда и пошли знаменитые пословицы и поговорки: «Плясать от печки» и «Догадлив крестьянин — на печи избу поставил». Печку строили на настиле массивного сруба — опечье, а под ним оставляли пустое место — подпечье. На опечье хранили всю печную утварь: ухваты, кочерги, лопаты для выпечки хлеба. В подпечье зимой сажали кур, чтобы они грелись и лучше несли яйца.

Зачем в русскую печь сажали детей

Мытье в печке. Гравюра, XIX век

Исторический интерьер жилища. Фотография: Ю. Брыкайло / фотобанк «Лори»

Мама учит дочку вынимать из печи чугунок

Русские печи традиционно строились больших размеров, вокруг них сосредотачивалась основная домашняя деятельность и протекал семейный отдых. Печка не только грела и варила — в ней было достаточно места, чтобы париться. Мыться в печах предпочитали молодые девицы, опасавшиеся «банной нечисти». Издревле считалось, что печной пар исцеляет от множества болезней. Не зря говорили: всякая хвороба отцепится, если прогреть свои косточки в печи. Наши предки выгребали из протопленной печи угли и золу, а затем сажали на лопатах в топку прогреваться больных детей. Печная зола на Руси была обязательным компонентом мазей и отваров.

Интересный факт:
Печка и зола в деревнях использовались для стирки. Женщина складывала белье в чугунный горшок, наполненный водой, опускала туда мешочек с золой и ставила в печь. После кипячения с темно-серой золой белье становилось не только белоснежным, но и более прочным.

Как узнать прогноз погоды у русской печки

Чугунки в очаге русской печи. Фотография: Н. Король / фотобанк «Лори»

Русская печь. Фотография: В. Саломатников / фотобанк «Лори»

Дым из печной трубы. Фотография: А. Матвейчук / фотобанк «Лори»

Сельские жители умели по печи предсказывать погоду. Существовал целый свод народных примет, по которому крестьяне подмечали разные детали, а затем толковали их значение.

Если дрова в печи горят с треском — будет мороз, а если с гудящим шумом — жди бурана.

Дрова горят вяло или гаснут — в ближайшие дни наступит оттепель.

Дрова в печи хорошо разгораются и горят с легким потрескиванием, а дым из трубы поднимается вверх — верный признак солнечного и безветренного дня.

Дым выгибается коромыслом и стелется по земле — подтверждение предстоящего ненастья.

Как на печи заклинали мороз

Русская печь. Фотография: С. Тарасов / фотобанк «Лори»

Жилая комната с печкой в русской избе. Дом крестьянина Сергеева. Остров Кижи. Фотография: О. Липунова / фотобанк «Лори»

Печь в доме на Русском севере. Дом Елизарова, остров Кижи. Фотография: Igor Lijashkov / фотобанк «Лори»

Настоящим испытанием для печей становились крепкие морозы матушки зимы — никольские, рождественские, васильевские или крещенские. В это время становилось понятно, достаточно ли долго печь держит тепло и много ли жару дают заготовленные дрова. Не меньшую роль играла и печная труба. Тепло и чистота воздуха в доме зависели от того, открыты или закрыты в ней задвижки и заслонки. Откроешь заслонку — гарь и дым исчезнут, закроешь — дольше сохранишь тепло.

Читайте также:

Обычно печные стенки имеют толщину 25–40 сантиметров, и благодаря этому создается хорошая теплоаккумуляция и возникает эффект термоса. Преимущество настоящей русской печки — в равномерном распределении жара. Даже в самый лютый мороз она может с одной протопки поддерживать тепло в избе на протяжении суток.

Для защиты озимых культур и фруктовых деревьев от вымерзания с помощью открытой печной трубы либо волокового окна крестьяне по традиции совершали обряд заклятия мороза.

«Старик или самый старший в семье мужчина забирался на печь с деревянной ложкой, наполненной киселем, просовывал голову в волоковое окно и говорил: «Мороз! Мороз! Приходи кисель есть. Мороз! Мороз! Не бей наш овес, лен да коноплю в землю вколоти». Когда же, закрыв окно, старик начинал слезать с печи, старшая в доме женщина внезапно обливала его водой, чтобы проклятие замерло на его устах. Считалось, что после такого угощения мороз становился добрым и уходил восвояси».

Прабабушка мультиварки

Девушка у печки. Фотография: Н. Гернет / фотобанк «Лори»

Чугунок с тушеным мясом и овощами, приготовленными в русской печи. Фотография: Н. Король / фотобанк «Лори»

Женщины с деревенской едой. Фотография: Я. Филимонов / фотобанк «Лори»

Крестьяне на печи сушили грибы, ягоды и мелкую рыбешку. До середины ХIХ века на Руси любимым овощным блюдом были пареная репа или тыква. Поскольку репа готовилась очень легко, возникло выражение «проще пареной репы». Вымытыми репами набивали чугунный горшок и ставили его на ночь в теплую печь. Готовое кушанье с солью или без с удовольствием ели все члены семьи. Тыкву предпочитали без семян запекать на металлических листах отверстием вниз, а затем ели ее с молоком и хлебом.

Традиционная русская печь позволяет приготовить практически все что угодно. В отличие от современных духовок она позволяет придать блюдам особый аромат и национальное своеобразие. На растопленной утром печи можно готовить весь день.

Пироги из поднявшегося за ночь теста с фруктовой или овощной начинкой от печного жара становятся пухлыми, пышными и невероятно вкусными. Отсюда пошла и русская пословица: «Красна изба углами, а печь — пирогами».

чертежи, схемы, порядовка, фото и видео пошаговая инструкция

Русская печь – классика жанра, как сказал бы любой опытный печник. Действительно, это многофункциональное устройство, где можно приготовить пищу, согреться на лежанке, любоваться открытым пламенем и даже высушить белье. Но! Самое главное – это обогрев дома, ведь камни даже по окончании горения еще долго удерживают тепло и сохраняют уют.

Настоящая русская печь в общем понимании это достаточно крупный объект, традиционно занимающий четверть кухни. Мы же предлагаем сделать такую же, но в несколько раз меньше. Прочитав нашу статью, вы узнаете, что такое мини русская печь своими руками и сколько у нее преимуществ перед большой «сестрой».

Мини русская печь действительно миниатюрная, ее стандартные размеры составляют 100х130 см, и потому она будет уместной даже в небольшом однокомнатном доме.

Чаще всего она используется для готовки пищи, поскольку занимает мало места, растапливается быстро, позволяет разместить сразу 2-3 предмета на конфорках, в ней же можно одновременно выпекать хлебобулочные изделия. И даже после окончания топки плита еще несколько часов держит температуру, что дает возможность поддерживать еду теплой.

Устройство русской печи и принцип работы – видео

Построить такой универсальный отопительный агрегат несложно и очень быстро – всего за 2 дня у вас получится миниатюрная печь русская своими руками. Главное разобраться в порядовке и выбрать качественные материалы.

Особенности русской мини печи

Первый отличительный признак – конструкция 2х топливников, где основной поставлен спереди, а малый позади, на них накладывается плита из чугуна с 2мя разноразмерными конфорками. В весенне-летний период еда готовится в основном на малом топливнике, что очень удобно. Не требует большого количества топлива, проще чистить и ухаживать.

Топливники предназначены не только для приготовления пищи, но и для отопления. Причем они могут работать одновременно в двух режимах или по отдельности, а топливо можно закладывать непосредственно в варочную камеру.

Поскольку русская печь экономка не подразумевает наличия лежанки, особенными являются и каналы, по которым подается к топливникам горячий газ и отводятся наружу угарный газ и дым. Как только печь начинает топиться, горячий газ сперва идет в первый отсек камеры, после чего черед подводы уходит к стенке. Далее идет к варочным камерам (конфоркам), а дым и угарный газ уходят через верхние отверстия варочной камеры и сразу в дымоход.

Строительство печки

Можно сильно не мудрствовать и заказать уже готовый экземпляр, тем более, что упрощенная мини русская печь встречается во многих магазинах отопительных приборов. Но мы все же советуем сделать  русскую печь с плитой своими руками. Она прослужит вам несколько десятков лет,  достаточно просто раз в 2-3 года чистить дымоход.

Даже миниатюрная русская печь всегда устанавливается на прочный фундамент. Недостаточно просто усилить пол, надо установить новый из кирпича или камня или залить бетоном и армировать его.

Какие понадобятся материалы

• красный кирпич – 750 шт.;
• шамотная глина;
• песок;
• войлок или асбестовое волокно для изоляции;
• рубероид на нижний слой также для тепло- и гидроизоляции;
• крепежные элементы;
• металлический уголок, лист и стальная проволока;
• колосниковая решетка – 2 шт.;
• дверцы для топочной камеры и поддувала – 2 шт.;
• заслонка – 1 шт.;
• задвижка – 1 шт.

… и инструменты:

• строительный уровень;
• шпатели;
• мастерок;
• дрель с насадкой миксер для смешивания раствора;
• ведра;
• сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Порядовка

• 1 ряд – выкладывается стенка русской мини печи целыми кирпичами с обязательной перевязкой каждого шва.
• 2-5 ряды – выкладываются поддувала основного и малого топливников, отдельно столбики, на которые будет поставлена кирпичная арка. На этих же рядах можно сразу прикрепить дверцы в поддувала.
• 6 ряд – спиливаются кирпичи под конус непосредственно над колосниковой решеткой, а в каждый топливник ставится свой колосник.
• 7-8 ряды – закрепляются дверцы на обеих топливных камерах.
• 9 ряд – начало сужения канала отвода при выходе из основного топливника. Перегородка, в свою очередь, расширяется.
• 10 ряд – строится под так, чтобы по задней стенке обязательно проходил канал отвода шириной примерно 75-80 мм.
• 11 ряд – продолжается строительство пода, а передняя стенка дополнительно фиксируется уголками.
• 12 ряд – канал закрывается варочной плитой из чугуна.
• 13-16 ряд выкладываете полностью по рисунку, а на 15-мделает из металлического листа связи боковых стенок.
• 17 ряд – также дублируются связи боковых стенок металлическим листом и делается основание под перетрубье. Дополнительно нарезаются пазы под полосы.
• 18 ряд – начало закладки варочной панели, которая традиционно выполняется в форме арки. Она опирается на кирпичи под углом 10 градусов, которые дополнительно закрепляются глиняным раствором.
• 19 ряд – закладывается вентиляционный канал и начинается кладка дымохода.
• 20-21 ряды – выкладываются по рисунку.
• 22-24 ряды – кирпичи спиливаются под сборный канал, который должен получиться квадратным.
• 22-25 ряд – продолжается строительство дымохода с постепенным уменьшением просвета так, чтобы в итоге получился всего 1 кирпич.
• 27 ряд – по рисунку
• 28-29 ряды – соединяются горизонтальным каналом вертикальные по обеим сторонам, и закрывается листом металла.
• 30-32 ряд – по рисунку.

Как видим мини русская печь «Экономка» возводится достаточно быстро и просто. Здесь нет сложных переходов кирпича с увеличением и уменьшением сечения и каналов, нет отдельных камер, как в традиционной печи, оттого ее модно построить буквально за несколько дней.

Еще раз, но уже наглядно, как построить мини русскую печь своими руками – видео

Правила строительства мини печи

Существует ряд рекомендаций от опытных печников, которые, с одной стороны, позволят сделать все быстро и точно, с другой – обеспечить долговечность агрегата.

Итак:

1. Покупайте только качественный кирпич и глину

Часто в попытке   сэкономить нерадивые хозяева приобретают б/у кирпич, который не всегда бывает ровным и одинаковым по размеру, и который крайне сложно чистить от остатков кладочного материала. Шамотная глина – гарант того, что печь не лопнет в один прекрасный день или вечер и не отравит обитателей угарным газом.

2. Перед тем, как сложить русскую печь своими руками, изучите чертежи. Они составляются опытными мастерами, которые не один год занимаются кладкой различных печей и точно знают, какая порядовка будет лучшей.
3. Первые 3-4 раза растапливайте печь не в полную силу, чтобы вовремя обнаружить ошибки в кладке.

Мы не говорим, что они должны быть обязательно, но даже спецы иногда допускают ошибки, что уж говорить о начинающих печниках.

4. Соблюдайте технику безопасности

Это касается как собственно строительства русской печи своими руками, так и периода эксплуатации. Это прямой контакт с огнем, а с ним, как известно, шутки плохи.

В целом, русские печи для дома абсолютно безопасны. Ее конструкция предусмотрена таким образом, чтобы исключить выпадение угольков из топки или искр при закладке дров. Даже если вы совсем не умеете пользоваться русской мини печью, в крайнем случае, просто не сможете разжечь, но никакого вреда ни дому, ни его обитателям не причините.

Русская печь с лежанкой своими руками

Несмотря на то что эксплуатировать данное устройство начали огромное количество лет назад, оно востребованным остаётся даже в наше время. Хотя современные технологии, казалось, должны были вытеснить печи уже давно. Однако, благодаря эффективному выполнению своих функций, люди к них до сих пор неравнодушны.

Разделы статьи

Элементы устройства, чертежи

• Устье — отверстие перед топочной камерой.
• Горнило — камера, где сгорает топливо (дрова).
• Под — основание горнила, туда закладывают топливо, там же готовятся некоторые блюда.

Фото 1. Чертёж русской печи с лежанкой и варочной плитой. Наглядно показано устройство печки с разных сторон.

• Заслонка — обязательный элемент, плотно закрывающий вход в горнило, перекрывающий поступление воздуха.
• Шесток — площадка перед устьем, удобная для того чтобы ставить тяжёлые горячие горшки, вынимаемые из печи.
• Лежанка — полати, расположенные традиционно на высоте человеческого роста.
• Дымоход — вертикальная труба, которая выводит дым и горячий воздух наружу.
• Задвижка — частично перекрывает дымоход при необходимости, усиливая тягу.
• Щиток — дымосборник, ведущий к трубе. Его также используют для дополнительного увеличения теплоёмкости печи.

Фото 2. Чертёж русской печи с лежанкой из кирпича. Устройство представлено сбоку и спереди, указаны его размеры.

Чтобы выстроить традиционный вариант печи с соблюдением всех правил, понадобится помощь профессионального печника. Современные модели нередко строятся по упрощённым схемам, делаются меньших размеров для облегчения работ — такой вариант доступен для постройки своими руками.

Принцип работы

То, как происходит процесс сжигания топлива и отвода продуктов горения, отображают чертежи русской печки в разрезе, представленные ниже:

Движение газов в русской печи осуществляется не только за счет естественной тяги, создаваемой дымоходом, но и в силу особенностей процесса горения. Холодный воздух из помещения входит в устье, встречаясь по пути с противоположным потоком дымовых газов. При этом они практически не перемешиваются, воздух занимает верхнюю зону прохода, дым – нижнюю. Встретившись в загнетке и устье, потоки обмениваются теплом, как будто работает естественный газовоздушный теплообменник.

Чтобы сложить русскую печь, надо очень хорошо понимать, как проходят все процессы в топливнике. Нагретый воздух поступает в зону горения, а дымовые газы покидают ее через верхнюю зону топки, выходя через устье, хайло и далее, в дымоходную трубу. Но происходит это не сразу, продукты сгорания делают несколько оборотов внутри пространства топливника и дожигаются, максимально отдавая тепло стенкам печки. Это их заставляет делать наклонная конфигурация камеры и наличие порожка, чья роль идентична каминному зубу в больших английских каминах. То есть, в пределах топки организована многоходовая передача газами теплоты без устройства лишних дымовых каналов.

С одной стороны, из-за больших габаритов топливника размер русской печи с лежанкой тоже достаточно велик. А с другой — КПД печи составляет не менее 60%, что является недостижимым показателем для большинства других твердотопливных установок воздушного нагрева. Не говоря уже о способности долго поддерживать температуру и целебных свойствах русской печки.

А еще только в ней можно приготовить поразительно вкусные блюда, только нужно делать это правильно, используя процесс томления после затухания горнила. Наконец, хорошо отделанная русская печь замечательно смотрится даже в современном интерьере.

За долгие годы старинная конструкция прошла ряд модернизаций, в результате появилось множество ее модификаций, например, отопительно-варочная печь с низкой лежанкой. В этом случае хоть и сохранен принцип работы русской печки, но подогрев полатей уже происходит не за счет горнила, а от дымовых газов, проходящих сквозь множество каналов. Данная модификация достаточно сложна в исполнении, особенно для новичков.

Поэтому есть смысл рассмотреть, как производится кладка русской печи с лежанкой и плитой в обычном исполнении. Только здесь источник тепла оборудован еще одной функцией – подогрева воды на хозяйственные нужды. Разберем весь процесс по порядку.

Опыт умельцев FORUMHOUSE

Среди участников нашего портала популярностью пользуются, в основном, уличные модификации русской печи, предназначенные для приготовления разносолов на свежем воздухе или в закрытых комплексах. Использование классической конструкции в качестве отопительного агрегата встречается значительно реже: и по стилистике ее не в каждый интерьер впишешь, и в исполнении сложная, и КПД низковат, и места занимает больше современных твердотопливников. А вот вкус блюд, приготовленных в такой печи, выигрывает, по сравнению с производными газовых или электрических духовок и железных мангалов. В силу чего максимальное распространение получили именно уличные печи или комплексы.

Мини-русские печи для уличной кухни

paulkingУчастник FORUMHOUSE

Недавно завершили кладку мини-русской печи для летней кухни. Размеры печи по фундаменту: 130х130 см, в качестве теплоаккумулятора под подом три ряда кладки. Объем свода увеличили за счет уменьшения глубины шестка, труба – стандартный «шестерик», расстояние от передней стенки горнила до наружной стенки – 14 см, между устьями (арками) горнила и шестка – 19 см.

В основе – печной кирпич, горнило и устья из шамотного кирпича, для жарки шашлыка решетка ставится прямо в горнило, на угли, получается отлично.

В следующей конструкции, расположенной на веранде, сразу на шестке колосниковый мангал, под колосниками зольник/поддувало с дверцей, которой регулируется тяга. Размер печи по фундаменту – 130×150 см. Расход кирпича:

• витебский (печной) – три поддона;
• шамотный – 100 штук ша8, 75 штук ша44;
• полнотелый обычный (на внешнюю трубу) – 60 штук.

Александр1970Участник FORUMHOUSE

Мини-русская печь: 4,5 кирпича в глубину, 4 в ширину, плюс плита под казан, тоже, насколько возможно, компактная. Использовался новый и б/у шамотный кирпич. По проекту заложен расход в пересчете на целый кирпич без трубы и подпольного основания:

• Стандартный печной (или типа того) – 850 шт.
• Шамот №8 – 100 шт.
• Клин №48 – 50 шт. (или №45, 55 шт.).

В реальности материала ушло больше, так как подводило качество кирпича и геометрия.

В работе умелец использовал самодельный раствор на базе покупной глины и песка, и готовую смесь для кладки горнила и топливника казана. В качестве утеплителя для свода – каменная вата.

Подробности и пошаговые фото кладочного процесса этих и других проектов – в теме об уличных печах, а также в разделе печей и каминов. В одной из статей о современном отопительном оборудовании на твердом топливе с максимально автоматизированным обслуживанием рассказывается о пеллетном котле. Для любителей живого огня – материал о самостоятельном строительстве камина. В видео о современной вариации русской печи, построенной в загородном доме.

Заложение фундамента

Строительство печей, как и зданий, начинается с устройства фундамента. Определившись с конструкцией, по чертежам выясняют габариты будущей печи и роют яму, чьи размеры должны быть не менее чем на 100 мм больше. Глубина и структура фундаментной плиты зависит от типа грунтов, но обычно землю выкапывают на 250—300 мм. Затем устраивают подушку из щебня толщиной 100 мм и тщательно ее уплотняют. По периметру котлована устанавливается деревянная опалубка.

В современных условиях надежнее всего выполнять фундамент под русскую печь из железобетона. Вначале вяжется каркас из арматуры периодического профиля с ячейкой порядка 150х150 мм. Он устанавливается на место, после чего можно заливать бетон вровень с поверхностью пола. Если бетон изготавливается своими руками, то надо соблюдать такие пропорции:

• цемент М400 – 1 часть;
• песок – 3 части;
• щебень – 7 частей.

Совет. Чтобы получить прочную фундаментную плиту, рекомендуется дно котлована застелить полиэтиленовой пленкой с нахлестом на доски опалубки. Она послужит гидроизоляционным слоем и не даст бетону потерять влагу при наборе прочности.

Обычно бетон набирает максимальную прочность в течении 24 суток, но уже через 3-4 дня можно приступать к кладке, так как прочности бетона уже будет достаточно для восприятия нагрузки от уложенных кирпичей. Для избежание трещин в несущих конструкциях из-за неравномерных деформаций грунта, фундаменты печи и здания луче не связывать между собой. Для выполнения деформационного шва между фундаментами нужно оставить зазор в 20 мм, который можно заполнить просмоленной доской или пенопластом.

Заготовка материалов

Чтобы построить русскую печь с плитой и лежанкой, нужен качественный полнотелый керамический кирпич без сколов и трещин. Количество – не менее 2000 штук без учета возведения трубы, раствора потребуется порядка 100 ведер. Качество последнего не должно вызывать ни малейших сомнений, поэтому лучше всего приобрести готовую строительную смесь в торговой сети, глина из ближайшего оврага точно не подойдет. Кроме этого, необходимы такие элементы и фурнитура:

• плита чугунная на 2 конфорки;
• дверца для топки 140 х 250 мм;
• дверца для поддувала 130 х 130 мм;
• решетка колосниковая 260 х 280 мм;
• задвижка с отверстием 260 х 240 мм – 2 шт;
• вьюшка с отверстием 220 мм;
• стальной бак для воды 400 х 260 х 280 мм;
• угловая, полосовая и кровельная сталь.

Достоинства и недостатки

Сколько бы вы не расхваливали русский отопительный агрегат, все равно среди огромного количества достоинств есть и несколько недостатков. Поэтому рассмотрим и те, и другие.

Достоинства

• Экономический фактор в плане сооружения печки. Используются доступные и недорогие материалы: огнеупорный кирпич и раствор на основе глины.
• Не самый низкий КПД. В самой простой конструкции данный показатель равен 60%, в модифицированных до 85%.
• Работает русская печка на любом твердом топливе без снижения технических характеристик.
• Высокая функциональность. Это и отопление, и варочная плита, и возможность спать на лежанке.
• Простота обслуживания. Здесь можно сказать так – утром протопил печь, и ее тепла хватает до следующего утра.
• О целебных свойствах русской печки ходят легенды. Напомним, что в таком приборе пища практически не жарится, ни варится, а томится. Спать на лежаке – одно удовольствие. Достаточно всего лишь 6 часов, просыпаешься бодрым и выспавшимся.
• Безопасность. Здесь все на отлично. Огонь горит в глубине, вывалиться уголь просто не сможет. Искры печь выдает лишь при интенсивной топке, когда на улице уж очень ниже нуля. А если ваша печь имеет трехцентровой свод, то искры – это нонсенс в такой конструкции.

Готовый свод

Недостатки

• Русская печь может работать только на медленно горящем виде топлива, к которому относится дрова, уголь и торф. Газ и жидкие виды здесь использовать нельзя, потому что в самой печи проявляется постоянный недостаток кислорода.
• При сгорании топлива образуется зола, которую постоянно надо вычищать.
• Это тяжелое сооружение из кирпича, поэтому ее вес сильно влияет на перекрытия. А это говорит о том, что в многоэтажном строительстве русскую печку можно собирать только на первом этаже, устраивая под нее отдельно стоящий фундамент.
• К сожалению, и габариты агрегата слишком большие, поэтому печь занимает слишком много места в помещении.
• Не очень высокая теплоотдача. В среднем одна такая печка будет отапливать комнаты площадью 45 м². По сути, как и радиатор водяного отопления, установленный под оконным проемом.
• Слишком долго прогревается. Те, кто знает толк в русских печах, уверяет, что после летнего стояния прибор надо обязательно протапливать целые сутки. Слишком большой расход топлива получается.
• Автоматизировать происходящие внутри процессы невозможно. Многие пытались, ничего не получается.
• Если вы решили соорудить печь лежанку своими руками, тогда вам потребуются консультации опытных печников. Практика показывает, что огрехи в процессе возведения могут стать причинами задымленности помещения.

Хорошо на лежанке отдохнуть

Правильная эксплуатация

Для верного и безопасного использования устройства, требуется соблюдать следующие правила:

• Внимательно следить за состоянием дымохода, вовремя прочищать его от золы.
• Перед каждой растопкой проверять качество тяги — это поможет предотвратить поступление дыма в помещение.
• Если печь долго не использовалась, проводится тщательный осмотр на наличие повреждений и трещин.
• Нельзя топить печь в состоянии алкогольного опьянения или при сильной усталости, не рекомендуется оставлять маленьких детей одних поблизости от топящейся печи.

Точная постройка и соблюдение всех правил эксплуатации обеспечат качественную работу печи, эффективный обогрев дома, приготовление вкуснейших традиционных блюд.

Из чего состоит

Прежде чем приступать к кладке русской печи необходимо разобраться с тем из чего же она состоит. По некоторым названиям современному человеку непонятно для чего они нужны, мы постарались разобраться с этим.

• Подпечек — это небольшая ниша в самом низу. Используется для того чтобы сушить дрова.
• Опечье. Его можно назвать фундаментом. В старину его покрывали досками. В современном же строительстве его делают каменным либо бетонным. Сверху располагается под.
• Под – это дно.
• Шесток – это небольшая ниша перед горнилом. Традиционно использовалась для готовки и подогрева пищи.
• Горнило – это сердце печи. Это место где помещали жаропрочную посуду и варили пищу.
• Загнетка – место, куда сгребали прогоревшие угли. Располагается сбоку от шестка.
• Окно шестка – отверстие, находящееся непосредственно над шестком.
• Печурка – это углубление в печи. Их может быть несколько. Традиционно использовалось для просушки небольших мокрых вещей.
• Малая дверка ведет в дымоход и используется для его чистки.
• Хайло – это дымовой проход, располагающийся между устьем и трубой, необходим для правильной циркуляции дыма.
• Вьюшка – ею закрывают трубы после протопки, для сохранения тепла.
• Задвижка — металлическая пластина для регулирования тяги.
• Труба предназначена для выхода дыма.
• Разделка – это утолщение в стенке трубы в месте ее прохода через потолок, с целью недопущения возгорания.
• Зеркало – боковая стенка. Иногда она выходит в соседнюю комнату для лучшего обогрева дома.
• Устье – это вход в горнило, прикрывается заслонкой.
• Заслонка – металлическая крышка, закрывающая устье.
• Свод – это печное перекрытие, выполняется в виде арки на полотке горнила.
• Лежанка – располагается над сводом. Самое теплое и уютное место в русской избе.

Кроме того печь может быть оборудована подтопком. Отдельной топкой которая позволяет работать печи в 2 режимах — зимнем и летнем.

Суть заключается в том, что в зимнем режиме дым проходит большее расстояние и отдает тепло стенкам печи, тем самым она сильнее нагревается сами и лучше обогревает помещение. В летнем режиме дым пускается напрямую в трубу по кратчайшему пути тем самым, в доме становится не так жарко, но еду готовить по-прежнему можно. На рисунке выше желтым цветом обозначен путь дыма от топки в трубу летом, а красным от подтопка в трубу зимой.

Схемы кирпичных рядов

Кладку арочных сводов русской печки производят с помощью специальных деревянных шаблонов – кружал. Их изготавливают заблаговременно в виде каркаса из двух полукруглых щитов с настилом из досок. Получается своеобразная опалубка для кирпича, как показано на рисунке:

Клиновые кирпичи для свода раньше производили в готовом виде, сейчас их приходится нарезать из целых камней. Наилучший вариант – станок с отрезным кругом по камню, на нем отрез получится ровным и точным. Не нарушайте давнюю традицию, используйте для свода только нечетное число камней.

Схема дымохода

Последний этап – строительство дымоходной трубы. Это отдельная наука, и чтобы лучше в ней разобраться, ниже показана схема дымохода для русской печи:

Печной дымоход помимо самой трубы имеет следующие элементы:

• разделка : нужна, чтобы обеспечить противопожарную изоляцию от деревянного перекрытия дома толщиной в 1.5—2 кирпича;
• выдра: это узел прохода дымохода сквозь кровлю;
• оголовок: многоцелевой элемент, улучшающий тягу, обеспечивающий прочность и так далее.

Важной! Кирпич при возведении дымохода устанавливается самой гладкой стороной внутрь, весь раствор из полости трубы тщательно удаляется. Ничто не должно препятствовать хорошей тяге, это важный фактор для нормального функционирования русской печи.

Кладка производится в соответствии со схемой из такого же раствора, что и печь, но только до уровня кровли. Там раствор нужно поменять на цементно – песчаный, устойчивый к условиям внешней среды. Участок дымохода печи, находящийся на чердаке, рекомендуется оштукатурить слоем глины по металлической сетке, чтобы внутри не образовывался конденсат. В идеале стоит утеплить и наружную часть дымохода, например, базальтовым волокном.

Печка с плитой и лежанкой, её размеры

Главная отличительная черта такого устройства — большие габариты печи. Чтобы на полатях поместился взрослый человек, длина всей конструкции должна превышать два, а ширина полтора метра. Сама лежанка располагается над вытянутым в длину горнилом, что обеспечивает получение постоянного притока тепла.

Раньше в традиционных моделях полати располагались под потолком, на высоте около 1,8 м, забирались на них по приставной лесенке.

Это обеспечивало более долгую сохранность тепла — когда изба выстывала под утро, на полатях, за счёт удалённости от пола, температура все ещё была достаточно высокой.

В наши дни лежанку располагают на удобном уровне около одного метра, потому как современные материалы обладают более качественной теплоизоляцией дома.

Справка. В прежние годы традиционно строили высокое горнило — помимо отопительных функций оно использовалось как домашняя мини-баня, поэтому должно было вмещать человека, что также влияло на высоту расположения полатей.

Схема, включающая в себя одновременно варочную поверхность и лежанку, остаётся наиболее распространённой. Для постройки такой конструкции разработаны облегчённые схемы, с которыми справится даже не очень опытный строитель. Недостатком такой печи будет сниженная, по сравнению с другими моделями, эффективность прогрева помещения.

Пошаговое описание постройки своими руками

Строительство конструкции с варочной плитой и лежанкой представляет собой довольно сложное дело для неопытного мастера, поэтому желательно сначала посоветоваться со специалистом. Не рекомендуется самовольно изменять выбранный проект — тщательное соблюдение схемы постройки позволит избежать грубых ошибок.

Выбор проекта, порядовка

Выбор схемы конструкции во многом зависит от существующих условий. При решении построить печь с лежанкой в небольшом помещении, размеры горнила и самого устройства рассчитываются так, чтобы при эксплуатации не было перегрева. Если печь устанавливается в большом доме, целесообразно выстроить обогревательный щиток, а саму конструкцию поставить ближе к центру здания. Лучшим вариантом будет установка печи в середине объединённой большой зоны, где располагаются одновременно кухня и гостиная.

Фото 4. Порядовка русской печи с лежанкой и плитой. Всего содержит 27 рядов.

Материалы

Для проведения строительства своими руками понадобятся следующие материалы и элементы:

• Огнестойкий закалённый кирпич — в основном используется для выкладки горнила и каналов дымохода, чаще всего берётся кирпич из шамотной глины.
• Керамический кирпич — используется для кладки внешних стен печи, а также элементов, которые не подвергаются нагреву.
• Глина высокой жирности и мелкофракционный песок — это компоненты для приготовления раствора для кладки. В строительных магазинах можно купить уже готовую огнестойкую смесь.
• Дверцы, задвижки, решётки, петли к ним — металлические элементы продают в специализированных магазинах.
• Варочная плита со съёмными кругами — покупается или отливается на заказ по требуемому размеру.

Перед началом работ по схеме проекта тщательно рассчитывается количество материалов, которые понадобятся. Из-за того, что устройство требует равномерной просушки, лучше проводить кладку в сжатые сроки (1—2 дня) не прерываясь на непредвиденные обстоятельства, такие как закупка недостающих материалов.

Подготовка инструментов

Для выполнения кирпичной кладки не требуются дорогостоящие инструменты, обычно используется следующий набор:

• лопата и ёмкость для приготовления раствора;
• печной молоток;
• молоток-кирка для раскалывания кирпича;
• ножовочное полотно;
• болгарка;
• кельма для накладывания раствора;
• правило для разравнивания смеси;
• отвесы, шнуры, строительный уровень.

Чтобы работа была эффективной, все инструменты также рекомендуется подготовить заранее.

Выбор места

Главная особенность любой кирпичной печи — её большие размеры и значительный вес. Поэтому перед постройкой обязательно требуется закладка отдельного фундамента. Расположить печь лучше всего по центру помещения, чтобы обеспечить равномерное распределение тепла. Если это невозможно, устройство ставится с таким расчётом, чтобы до ближайших стен и перегородок оставалось пространство не менее 30—40 см.

Обязательно учитывается расположение перекрытий и конька крыши, что является важным моментом для правильной установки дымохода. Место для конструкции подготавливают, обшивая стены и потолок негорючим материалом.

Для обустройства фундамента вырывают котлован глубиной не менее полуметра (зависит от плотности грунта, чем она меньше, тем глубже делается яма).

На дно котлована укладывают дренаж — сначала песок (около 15 см), который заливают водой и утрамбовывают, затем слой материала более крупной фракции — подойдёт битый кирпич, щебень.

На дренаж устанавливается опалубка из досок или арматуры, которая в дальнейшем заливается бетонной смесью. Фундаменту даётся несколько дней на просушку, после чего закрывают гидроизоляцией (рубероидом).

Кладка

Перед началом работ кирпич вымачивают в течение нескольких часов — это обеспечивает лучшую сцепляемость с раствором и равномерную сушку всей конструкции.

Далее выполняют следующие этапы:

• Выкладывают дно печи — кирпичи укладываются на гидроизоляцию фундамента без раствора, тщательно соблюдается схема порядовки.
• Выкладывают ряды подпечья — эта часть не будет подвергаться нагреву, поэтому используется керамический кирпич.
• Выкладывается под, горнило, устье, устанавливаются дверцы топочной камеры.
• Устанавливается варочная плита.
• Выкладывается лежанка над горнилом.
• Устанавливается дымоход, при необходимости выкладывается обогревательный щиток.

После окончания всех работ конструкции даётся на просушку не менее месяца. После первых двух недель просушки приступают к постепенной протопке. Начинают с малого количества топлива, постепенно увеличивая его до полного объёма. Через месяц печь готова к эксплуатации.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

• Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
• Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
• Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

Фото готовых устройств

Фото 5. Русская печка из кирпича с плитой. Лежанка располагается сбоку, имеет довольно большие размеры.

Фото 6. Печка с лежанкой и местом для приготовления пищи. Облицовка устройства выполнена штукатуркой и декоративным камнем.

Фото 7. Русская печь с лежанкой. Облицована печка декоративной керамической плиткой, которая украшает и защищает устройство от внешних воздействий.

Что нужно знать о каменных обогревателях для лучистого тепла

Поделиться — это забота!

Каменные обогреватели накапливают тепло от дерева, газа или электричества в кирпиче, бетоне, керамике или камне и со временем выделяют накопленное тепло посредством лучистой теплопередачи. Наша установка горит при температуре более 1500 ° F, но дымовые газы, поднимающиеся по дымоходу, имеют температуру около 300–350 ° F. Это тепло поглощается тепловой массой каменной печи и затем передается в дом, а не в дымоход.

Это древняя технология нагрева, которая использовалась тысячи, если не десятки тысяч лет. Каменные обогреватели использовались задолго до римлян, некоторые подземные и пещерные каменки были построены более 5000 лет назад.

Обогреватели для каменной кладки включают каменные печи или печи для каменной кладки и даже современный кузен — нагреватель реактивной массы. В каменные обогреватели большего размера могут быть встроены скамейки или сиденья. В некоторых также есть духовка или даже полноценная плита. Мы сосредоточимся на дровяных каменках, но большинство концепций применимо и к другим источникам тепла.

Каменные обогреватели обычно большие и тяжелые. Чем больше вес / размер (масса), тем больше тепла он может хранить. Он будет весить от 1760 до 3000 фунтов (от 750 до 1300 кг) или даже больше.

Пассивное солнечное тепло и каменные обогреватели хорошо сочетаются. Даже когда нет огня, каменная печь действует как тепловая масса. Если он нагревается до температуры от любого источника тепла — солнца, геотермальной энергии, газа, дерева или даже электрического тепла — он будет излучать это тепло обратно в дом.Эта дополнительная тепловая масса стабилизирует внутреннюю температуру дома.

Быстрые и медленные нагреватели для каменной кладки

Существует два основных типа каменных обогревателей: быстрые и медленные.

Быстрое горение дровяные печи или газовые каменки обычно топят 2–3 раза в день. Они горят очень горячо и быстро, а затем могут погаснуть. Тепло проникает в кладку и медленно выводится из массы в течение дня. Каменные печи быстрого горения более эффективны, потому что при более высоких температурах горения требуется больше топлива и сжигаются газы.Большинство продаваемых сегодня каменных и каменных печей являются системами быстрого сжигания.

Медленное горение или постоянное горение или устойчивое горение каменные обогреватели горят в небольшом количестве весь или большую часть дня. Традиционные каменные обогреватели регулярно разжигаются или нагреваются в течение дня. Как правило, они менее эффективны.

Воздух для огня

Пожару для горения требуется кислород. Подайте в огонь побольше воздуха, и он будет гореть горячее, быстрее и эффективнее.(Подумайте о сильфонах, питающих огонь кузницы.) Наша каменная печь имеет специальную подачу свежего воздуха с внешней стороны дома к передней части первичной камеры сгорания. Это позволяет избежать попадания теплого внутреннего воздуха в дымоход. Когда мы готовы сжечь, мы открываем дымоход ПЛЮС подачу свежего воздуха. По окончании горения закрываем дымоход и подаем свежий воздух, задерживая тепло в кладке. Некоторые каменные обогреватели соответствуют строгим требованиям Калифорнии по выбросам вредных веществ, поскольку они горят очень горячо и, следовательно, очень эффективны.

Современные каменные печи

Некоторые из поставщиков включают:

Материалы каменного обогревателя

Все системы обогрева кирпичной кладки должны быть изготовлены из материалов, устойчивых к очень высоким температурам. Каменный обогреватель с быстрым горением сильно нагреется. (Наша установка TempCast спроектирована для работы при температуре 1500 ° F или выше.) В большинстве сборных систем используется огнеупорный цемент (стабильный до 3000 ° F (1650 ° C)) или огнеупорный кирпич «повышенной прочности», который может выдерживать до 2750 ° F (1500 ° ° C).Для сравнения, нормальный камин нагревается только от 700 ° F до 800 ° F. Мы расплавили гвозди низкого качества в нашем каменном камине, потому что он сильно нагревается, а железную решетку в камере сгорания нужно было заменить, так как она треснула от тепла.

Каменные обогреватели имеют дополнительную массу с использованием камня или кирпича вне огнеупорной кладки или огнеупорного цемента. В нашем каменном обогревателе быстрого горения (каменная печь) поставщик указал слой картона между огнеупорным цементным сердечником и внешней стороной кирпича.Этот картон сгорел во время первого пожара, оставив тонкий воздушный зазор между материалами интерьера и экстерьера. Зазор необходим, потому что огнеупорный цемент будет расширяться и сжиматься с другой скоростью, чем стандартный кирпич. Примечание: некоторые камни небезопасны при высоких температурах, убедитесь, что вы используете камень, который подходит для использования при высоких температурах.

Строительство каменного обогревателя

Перед тем, как построить каменный обогреватель, подтвердите местные строительные нормы, разрешения и другие требования.Выберите подрядчика с опытом строительства каменных утеплителей. Дополнительный вес и масса каменного утеплителя могут потребовать специальных опор и других конструктивных особенностей.

В нашей установке TempCast есть печь для выпечки, встроенная во вторичную камеру сгорания, где сжигаются газы. Это звучало неплохо, но, к сожалению, по мере старения устройства мы получаем довольно много копоти в духовке. Это делает любую выпечку или приготовление очень грязными. Если вы хотите иметь печь для запекания в каменке, я бы не стал ее включать в состав первичных камер сгорания.

У нас также нет очень широкого сиденья вокруг каменной печи. Если бы мы построили заново или переделали существующий блок, я бы предпочел дополнительные места для сидения.

Как найти каменный обогреватель в вашем доме

Каменный обогреватель обычно размещают в центре дома вдали от внешней стены здания. Это позволяет всему теплу от каменного обогревателя излучаться в дом (ни одно тепло не излучается наружу). Наша каменная печь находится примерно в центре нашего дома.

Кладочный дымоход каменной печи также можно использовать для хранения тепла от огня.Он поглощает тепло из выхлопных газов, а затем отдает его обратно в дом, как и основная часть каменного обогревателя. Многие комплекты каменных обогревателей включают дополнительные дымоходы для направления потока воздуха мимо лишнего кирпича. Тепло от выхлопных газов поглощается, когда оно проходит мимо кирпича, например, через дымоход, проходящий через сиденье. Иногда для увеличения теплопередачи используется зигзагообразный рисунок дымохода.

В чем разница между каменным обогревателем и «обычным» обогревателем?

Обычная система отопления всего дома использует пропан, природный газ, дрова, электричество или даже геотермальную теплопередачу для нагрева воздуха или смеси воды и антифриза.Теплый воздух или жидкость согревают дом (конвекционное отопление). Каменный обогреватель отдает тепло массе обогревателя, который медленно излучает тепло в остальную часть дома и кажется теплым на ощупь (лучистое и кондуктивное отопление).

Принудительный воздух Отопление обдувает дом теплым воздухом. Поскольку горячий воздух поднимается вверх, системы принудительной подачи воздуха обычно неэффективны, но являются быстрыми, недорогими и позволяют нагревать и охлаждать одну и ту же систему принудительного воздуха.В некоторых системах с принудительной подачей воздуха геотермальная энергия используется как для отопления, так и для охлаждения. В больших зданиях системы принудительной вентиляции также обеспечивают подачу свежего воздуха по всему зданию.

Гидравлическое отопление может быть радиаторной системой или системой обогрева пола. В современных системах используется теплообменник в бойлере или даже в системе горячего водоснабжения двойного назначения, такой как водонагреватель Combicor. Почти во всех современных системах для отвода тепла используется смесь воды и пропиленгликоля. Лучистые полы с подогревом / плитка и / или бетон действуют как тепловая масса и система распределения тепла.

При реконструкции вы можете применить концепцию каменного обогревателя к более традиционной системе. Вы можете пропустить гидравлическую систему через большой кирпич, плитку или каменную массу, чтобы она действовала как теплоотвод и излучала это тепло в ваш дом. Некоторые люди создают большую кирпичную рамку возле обычной дровяной печи. Технически это не каменный обогреватель, а тепло от дровяной печи, которое нагревает окружающее пространство, а окружающее нагревает комнату.

Плюсы и минусы каменных обогревателей

Наше устройство существует уже более 12 лет, и в целом оно работает довольно хорошо.Тем не менее, были некоторые проблемы.

Минусы:

Цена — Каменные обогреватели трудоемки в установке, а комплекты и материалы дорогие. По цене одной каменной печи можно было купить несколько обычных дровяных печей.

Провод, используемый для открытия и закрытия заслонки дымохода, сломался всего через два года эксплуатации. К счастью, в то время мы все еще могли связаться с первоначальными каменщиками, которые установили печь, и они установили более прочный кабель, чем провод, изначально входивший в комплект TempCast.Это потребовало снятия блока с дымохода и добавления металлического канала большего размера для прохождения кабеля.

По мере старения агрегат оседал даже при специально усиленном фундаменте. Он не такой плотный, как был изначально, и не горит так чисто. . Лори связалась с TempCast, и они не помогли напрямую, а также не смогли направить нас к ближайшему дилеру / эксперту TempCast. Варианты обслуживания могут быть лучше в Канаде, так как это канадская компания. Наш чистильщик дымоходов выявляет любые утечки, которые он может определить, когда он очищает их каждый год, и герметизирует их, что улучшило сгорание, но не до того места, где оно было изначально.

Дрова, сожженные в каменке, должны быть очень сухими и небольшого диаметра, чтобы быстро гореть. В нашем случае мы обычно можем получить древесные отходы с лесопилки члена семьи, но если бы вы были в и делали дрова самостоятельно, вам бы пришлось много расколоть .

Плюсы:

Устройство горит горячим, но остается безопасным на ощупь. Поскольку наш блок расположен в семейной комнате, мы были обеспокоены тем, что мальчики могут столкнуться с ним, особенно когда они были моложе.Большая часть устройства остается комфортно теплой даже при активном горении. Единственные детали, к которым нужно не прикасаться, — это двери. Остальная часть устройства излучает мягкое успокаивающее тепло.

Наша каменная печь остается горячей еще долго после разжигания огня. Обычно мы разводим от одного до двух костров в день, и агрегаты сохраняют тепло более 24 часов после возгорания. Осенью и весной, когда нам нужно меньше тепла в дом, установка топится только на ночь и остается теплой до следующей ночи.Зимой он разжигается утром и вечером, но никогда полностью не остывает между ними.

Она сжигает меньше дров, чем обычная дровяная печь. Поскольку мы не разжигаем огонь постоянно, мы сжигаем меньше дров.

Сделаем ли мы это снова?

Если бы мы снова стали строить, включили бы мы каменный обогреватель? Может быть, а может и нет. Нам нравится, как тепло медленно излучается из кирпичной кладки, но вариант приготовления TempCast оказался беспорядочным. Дровяная кухонная печь с каменной рамой может быть более практичным и менее дорогим вариантом.По крайней мере, если бы мы снова сделали каменную печь, у нас не было бы духовки как части первичной зоны горения, и у нас было бы больше места для сидения, чтобы сидеть и впитывать тепло.

Другие сообщения о зеленом строительстве, которые могут вас заинтересовать:

Строительство каменного каменного кирпича в России — Сделай сам

Незадолго до рассвета истории было обнаружено, что кирпичи обладают особой способностью временно сохранять тепло и выделять его с довольно равномерной скоростью.Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и взяла его с собой в качестве переносного обогревателя. Со временем люди строили из кирпича различные виды печей, печей и т. Д. И использовали этот принцип для выравнивания тепловыделения древесины.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, поскольку запасы древесины стали настолько истощенными, что временами им приходилось использовать солому, щетку или навоз, чтобы согреться.Воспользовавшись способностью кирпича сохранять тепло помимо простого камина, они начали строить каменные печи, которые были закрытыми (так, чтобы воздух подавался наружным воздухом, а не уже нагретым внутренним воздухом), и они спроектировали дымоход так, чтобы Горячие газы, образующиеся при пожаре, проходили через длинный кирпичный лабиринт. Из-за этого большая часть тепла впитывалась в кирпич, а не поднималась по дымоходу. По мере того, как тепло проникает в кирпичи, газы охлаждают и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и заставляет эти печи иметь огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически чем угодно. выгорающий.

На домашней выставке в Сиэтле я увидел одну из этих русских (или финских) печей. Это выглядело как хороший ответ на мою проблему. Одним из вариантов, показанных с ним, была труба конденсатора, которая обеспечивала выход горячей воды из печи. Его можно протянуть по всему дому, чтобы распределять тепло печи. Превосходно! Но есть одна проблема: цена. Каменщики больше не работают дешево, а каменщики со специальностью еще менее дешевы. (Продавец кирпичной компании сказал мне, что его выгнал со стройки каменщик, строивший русскую печь, но не хотел, чтобы кто-нибудь видел, как это сделать.Минимальная цена, которую мне назвали, составляла 6500 долларов за самую маленькую из них — без излишеств, без горячей воды и без учета дорожных расходов.

Хотя я и не кладовщик кирпича, я построил несколько вещей из кирпича. В студенческие годы я смешивал и носил сырье для укладки кирпича, поэтому знаю основы. На самом деле, чтобы начать, нужно четыре ингредиента: упорный труд, хороший глаз, много-много терпения. . . и библиотека. После некоторых поисков я наткнулся на книгу в публичной библиотеке, в которой были подробные планы и инструкции по постройке русской дровяной печи из кирпича.Даже автор этой книги намекнул, что если вы любитель, вам нужно быть немного ненормальным, чтобы попытаться построить свою собственную печь. Как выяснилось, он ошибался, но я все равно оценил совет.

Материалы для строительства русской дровяной печи из кирпича

Сначала я начал искать человека, который продал бы мне дверь и нагревательный змеевик для печки. Я узнал, что производители железных печей не будут продавать вам только дверь, потому что они должны потратить чрезмерно большие деньги на получение государственного разрешения на продажу своей продукции, и они опасаются, что если кто-то купит дверь с их государственным номером на ней, Затем он изготовит свою собственную печь, не тратя деньги на утверждение своей конструкции.Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно доведет дело до конца и построит свою собственную печь, и что, продав мне детали, он меня «зацепит» и в конечном итоге получит контракт на постройку моей печи. Как бы то ни было, через некоторое время он придумал дверь из закаленного стекла и змеевик, который я хотел. Он также дал небольшой совет. Он был знаком с дизайном, который мы получили из библиотеки. Он сказал, что это сработало, но в некоторых местах было слишком светло.Он порекомендовал нам выложить еще один полный слой кирпича снаружи. Это сделало и без того крупный проект намного крупнее. Но его доводы казались оправданными, поэтому мы сделали это. Всего требуется кирпичей: 1900 штук.

Мне нужен был еще один специальный предмет: труба, проходящая через пол. Подойдет медная трубка, но меня немного беспокоило то, что со временем она может вступить в реакцию с химическими веществами в бетоне и вызвать коррозию. Как только материал окажется в бетоне, вы не сможете его заменить или отремонтировать.На той же домашней выставке я видел выставку шведского производителя системы теплого пола с использованием пластиковой трубы. Это был трехслойный бутерброд из очень прочного пластика. Теоретически он должен пережить дом. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. Д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор, и что мне придется покупать у одного из их дилеров, которых в моем районе было три. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и, если у меня нет лицензии подрядчика, это не продажа.В этот момент я немного рассердился — эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую по дилерской цене! Его горячие дилеры только что вышли из какого-то бизнеса.

Одна неприятность дровяной печи заключается в том, что вам нужно вытаскивать золу. Я по натуре разносчик, и перетаскивание пепла на ковер в гостиной казалось верным источником жалоб от моей жены.Так как тепловые трубы не проходили в гостиной, где должна была быть печь, мы сделали пол в гостиной на нижней стороне из дерева. Печь вошла в эту деревянную часть пола. Мы залили большой кусок бетона в качестве основания для печи, а затем убрали под пол.

Теперь я просто снимаю решетку, которая находится над вентиляционным отверстием. Затем я беру садовую мотыгу и вытаскиваю золу в топку, позволяя ей стечь через вентиляционное отверстие в пространство у основания печи.Таким образом, немного наклонив голову, я могу убрать золу под домом и снаружи, не испортив дом внутри. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Кладка дровяной печи кирпичей

В какой-то момент моя семья начала понимать, что я серьезно отношусь к размещению огромной (32 дюйма на 76 дюймов на 7 1/2 футов высотой) кучи кирпичей прямо посреди дома, и что это будет самым заметным предметом в доме. наша гостиная-столовая.Мой сын Джефф перфекционист и очень озабочен тем, как все будет выглядеть. Он действительно не думал, что старик будет достаточно терпеливым и осторожным, чтобы убедиться, что этот предмет был прекрасным, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (В конце концов, я все равно смешал большую часть раствора.) Он внимательно изучил книгу, и хотя до того времени он никогда не клал ни одного кирпича и не видел, чтобы это было сделано, он объявил, что построит печь.

Добавление второго слоя дало нам возможность сделать несколько ошибок, которые не проявились.Используя старую пилу с лезвием для пилы по кирпичу, я разрезал кирпичи, которые нужно было разрезать. Я также смонтировал дверь и зачистку. Внутреннюю часть сделали из мягкого садового кирпича (дешевле и легче резать). Топка и дымоходы, которые будут получать много тепла, выложены огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и труднее резать). Печь стоит посередине комнаты на высоте семи с половиной футов с еще семи футов кирпичного дымохода наверху. После того, как мы пробили потолок, мы не увидели причин идти на все работы по проложению крыши из кирпича, поэтому мы установили металлический дымоход, который все равно почти не видно снаружи.Возможно, у меня есть предубеждения, но я не верю, что профессионал справился бы лучше.

Горение в дровяной печи

Чтобы в доме было тепло, нужно всего лишь один-два часа сжечь его утром. Потом, когда горячих углей еще много, перекрываем и заслонку, и воздухозаборник. Это задерживает горячий воздух в плите, и он остается горячим около 24 часов и теплым в течение 48 часов. Максимальный нагрев поверхности наступает примерно через 30 минут после выключения печи, настолько короткий, что очень горячие ожоги являются наиболее эффективными.Когда вы достигли максимальной температуры, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду температура в помещении за ночь падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также сжигаем вечером.) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, поэтому идеальная длина дров составляет около 36 дюймов.Однако, если вы случайно получите один из них немного длиннее, в нижней части первого дымохода будет около фута места, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я убираю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Прореживатели из этих областей очень хорошо подходят для печи. Тогда, конечно, есть много подводных камней. Чем меньше диаметр древесины, тем быстрее (а значит, эффективнее) она горит.

После разжигания горячего огня из дымохода не выходит видимый дым. К тому времени, когда дымовые газы прошли около 35 футов от топки до потолка, они едва ли теплые. Тепло проникает в кирпичи. Возгорание дымохода невозможно. Примерно раз в месяц я открываю две дверцы для очистки на дне дымоходов и вытаскиваю скопившуюся там немного летучей золы. Креозота не накапливается, хотя иногда я нахожу его на внутренней стороне дверей.Я считаю, что это формируется, потому что пожар только начинается и еще до того, как он набирает обороты.

Помимо физического тепла, которое дает печь, вид пламени через дверь «согревает сердца» Зимними вечерами мы иногда разжигаем небольшой костер, чтобы получить это свечение. Это помогает сделать дом домом. Иногда меня не дает уснуть по ночам из-за болей в спине. Когда это происходит, я сажусь спиной к раскаленному кирпичу и впитываю тепло. Не дает мне дотянуться до аспирина.

Друг подарил нам двухдюймовый клен, только что распиленный.Мы разрезали его и отшлифовали, чтобы получились каминные полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают прочный анкер для кронштейнов из клена, которые удерживают эти каминные доски.

Распределение тепла внутри пола работает не так хорошо, как ожидалось. Это в первую очередь связано с тем, что мы не сжигаем печь достаточно часто, чтобы бетон оставался нагретым, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Однако нам удается сохранять достаточно тепло и комфорт.Нам повезло, что мы построили, когда мы это сделали, потому что в соответствии с сегодняшними строительными правилами нам все равно пришлось бы устанавливать тепловой насос, независимо от того, нужен он нам или нет — а мы, конечно же, этого не делаем.

Вы должны научиться управлять своим течением. По той же причине, что требуется много времени, чтобы остыть, также нужно много времени, чтобы нагреться. Если вы подождете, пока плита остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий период холода, прежде чем он нагреется, потому что около 90% вашего тепла впитывается в кирпичи.Лишь очень немного излучается из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу же излучалось больше тепла.)

Лучшая часть системы отопления — это то, чего в ней нет — счет за топливо в конце месяца.

---

Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла. Конвекционное тепло — это когда комнатное тепло втягивается в камеру вокруг топки, нагревается, а затем отправляется обратно в комнату.

• Чугун в первую очередь выделяет лучистое тепло (тепло, исходящее от материала) и он красивее, поскольку его можно заливать в декоративные формы. Чугун медленнее нагревается и медленнее остывает.

• Мыльный камень красив и лучше поглощает тепло, чем сталь или чугун.

---

Первоначально опубликовано: октябрь / ноябрь 1997 г.

Моя каменная печь и прочее

В гостях или беседе с кем-нибудь с каменной кладкой

Вы сошли с ума, если не навещаете или, по крайней мере, не разговариваете с некоторыми людьми, у которых есть каменная печь, прежде чем решиться на ее покупку.Компании, которые их продают и строят, могут связать вас с прошлыми клиентами. Если вы сможете поехать в мой дом (в Уильямспорте, штат Пенсильвания, вверх по улице Бутл-Ран-роуд, в 3 милях к западу от Лайкоминг-Крик-роуд / трассы 15), я могу показать вам свой каменный обогреватель. Предполагая, что вы прочитали эту страницу, я с радостью отвечу на вопросы и подробно расскажу по телефону или по электронной почте. Для меня нет ничего необычного в том, чтобы тратить 20 минут на телефонную трубку — и я счастлив делать это, — но у меня нет бесплатных звонков. Так что вам придется перезвонить мне, если меня не будет дома — не ждите, что я перезвоню на междугородние звонки.Я Слейтер (рифмуется со словом «позже»)

Моя плита и другие конструкции

Есть как минимум два способа купить каменный обогреватель. Я купил ядро ​​в компании в Торонто, Канада, а всю остальную работу сделал сам. Некоторые люди нанимают местных каменщиков для строительства фундамента, дымохода и облицовки, открытия дверей, внутри и т. Д. Сейчас в Северной Америке достаточно каменщиков, чтобы строить обогреватели с нуля из огнеупорного кирпича. Я слышал, это занимает около 3 дней.

Я не хотел уточнять, где я купил сердечник своей печи, но все спрашивают, вот оно — хорошее и плохое.Компания была TempCast. Причина, по которой я остановился на Tempcast, заключается в том, что я хотел сделать как можно больше работы, но не был уверен, что построю его полностью с нуля. В то время — в начале 1990-х — они были единственными, кто продавал такой комплект — большие блоки, которые были соединены вместе. Вероятно, ландшафт изменился, так что посмотрите вокруг.

Что касается времени, я доволен продуктом TempCast, но иногда я задавался вопросом, не совершил ли я ошибку.Было ощутимое отличие от того, что было раньше, когда я был потенциальным покупателем; после того, как я заплатил свои деньги. Когда ядро ​​прибыло, один из гигантских 80-фунтовых блоков сломался надвое. Я задокументировал это у экспедитора. Я предполагал, что его заменит, но Джон сказал мне просто склеить его огнеупорным цементом. Я настоял на замене, но был вынужден оплатить доставку этого 80-фунтового блока из Канады. Потом, когда я собирал печку, один блок был деформирован. Был огромный разрыв, и он качался.И снова Джон сказал мне просто залить его огнеупорным цементом. Это был явный производственный дефект, и он знал об этом. Я наполнил его, и вроде бы все в порядке, но это и другие подобные вещи после того, как я заплатил свои деньги, оставили дурной вкус.

Тем не менее, инструкция была достаточно ясной, чтобы такой человек, как я, без большого опыта в кладке, мог сделать нижний колонтитул, стену из блоков, усиленную подушку, собрать блоки, повернуть их лицом, вставить дверь и т. Д. Джон ответил на мою конструкцию вопросов. И это хорошо сработало, это экономит мне более тысячи долларов в год, и мне это нравится.Просто посмотрите вокруг и поговорите с множеством людей, прежде чем тратить деньги. Теперь, когда каменные печи становятся все более распространенными, есть больше вариантов.

Некоторые детали конструкции

Когда я столкнулся с сердечником камнем, я сначала обернул его расширенной стальной рейкой, чтобы предотвратить растрескивание, и это сработало. Но я поговорил с другим парнем, который столкнулся с кирпичом — без просечно-вытяжного металла позади — и открылась трещина.

Я закончил тем, что удалил каменную вату сверху.

Через пару лет провод к верхней заслонке дымохода изнашивается и рвется в месте прохождения стенки дымохода.Лучше оставить его надолго, отсоединить и двигать примерно на фут каждые пару лет, прежде чем он сломается — это огромная проблема, чтобы снова его продеть.

Дополнительная информация / ссылки

Ниже приведены несколько хороших ссылок о каменных обогревателях. И вы можете найти там другие ссылки на интересные темы, такие как старомодные дровяные печи для выпечки. Множество великолепных фотографий, над которыми можно пускать слюни.

Эта ассоциация каменных нагревателей (MHA) — это то, с чего нужно начать. Прокрутите вниз, и вы увидите каталог участников с контактной информацией, которая составляет ассоциацию.И загляните в красивую галерею. Мне понравилось читать о некоторых работах члена группы в деревне в Гватемале с кухонными плитами.

На этой странице просто интересно посмотреть, как делают каменную печь для выпечки — это то, что я всегда хотел сделать. Сейчас на YouTube есть несколько хороших видео об этом.

Это фантастическое видео, которое показывает «Что такое пламя?»

Что Марк Твен сказал о каменных обогревателях:

«Взять, к примеру, немецкую печь — где ее найти за пределами Германии? Я уверен, что никогда не видел, чтобы немецкий язык не был языком региона.И все же это, по большому счету, лучшая печь, самая удобная и экономичная из всех, что когда-либо были изобретены.

Необразованному незнакомцу он ничего не обещает; но вскоре он обнаружит, что это мастерски исполнитель, несмотря на все это. В нем есть небольшая дверь, в которую нельзя заглянуть — дверь, которая по глупости кажется несоразмерной остальной части здания; тем не менее, дверь правильная, поскольку нет необходимости, чтобы в нее попадало громоздкое топливо. Топливо используется малогабаритное, и его на удивление мало.Дверь открывается в крошечную пещеру, в которой не будет больше топлива, чем ребенок может унести на руках. Процесс стрельбы быстрый и простой. Холодным утром в половине восьмого слуга приносит небольшую корзину, полную тонких сосновых прутьев — скажем, модифицированную охапку — и кладет половину из них, зажигает спичкой и закрывает дверь. Они сгорают через десять-двенадцать минут. Затем он кладет остатки, запирает дверь и уносит ключ. Работа сделана. Он не придет до следующего утра.

В течение всего дня и до полуночи во всех частях комнаты будет восхитительно тепло и комфортно, не будет ни головной боли, ни чувства близости или угнетения. В американской комнате, отапливаемой паром, горячей водой или открытым огнем, самая теплая зона возле регистра или камина — тепло неравномерно распределяется по комнате; но в немецкой комнате комфортно как в одной ее части, так и в другой. Находясь возле плиты, ничего не приобретается и не теряется.Его поверхность не горячая; на него можно положить руку и не обжечься.

Подумайте об этих вещах. Одного выстрела хватает на день; стоимость почти ничего; выделяемое тепло одинаково в течение всего дня, а не поочередно слишком жарко и слишком холодно; можно спокойно погрузиться в свои дела; ему не нужно беспокоиться о пожаре; весь его день — это осуществленная мечта о телесном комфорте.

Америка могла бы принять эту печь, но разве Америка это делает? Американская дровяная печь любой породы — это ужас.Там, где он есть, не может быть спокойствия ума. Требует большего внимания, чем младенец. Его нужно кормить время от времени, за ним нужно все время наблюдать; и за любую награду вы половину своего времени обжариваете, а другую половину замораживаете. Он не согревает ни часть комнаты, а свою часть; он вызывает головные боли и удушье, вызывает ощущение сухости и лихорадки на коже; и когда приходит ваш счет за древесину, вы думаете, что поддерживали вулкан.

У нас в Америке много и много разных видов угольных печей, а также — дьявольские штуки, каждая из них.Базовые горелки пьянящие и не требуют особого внимания; но ни один из них, какой бы то ни было, не распределяет тепло равномерно по комнате, не поддерживает постоянную температуру или не забирает жизнь из атмосферы и не оставляет ее душной, душной и оглушающей… » — Из Европы и других стран

Пожалуйста, поделитесь своим опытом работы с каменными печами, чтобы я мог передать его другим.

Приближается зима — и счета за отопление в Калифорнии растут

Будьте готовы потратить больше на обогрев дома этой зимой, поскольку агентство, которое собирает и интерпретирует данные об энергии для федерального правительства, предсказало, что потребители природного газа на Западе это увидят. средний рост 23.5 процентов по сравнению с прошлым годом.

Фактически, Управление энергетической информации США, или сокращенно EIA, ожидает, что цены на топливо повсеместно вырастут, что будет способствовать инфляционному давлению внутри страны и отражает растущий энергетический кризис, от которого страдают страны по всему миру.

«Повышение мировых и внутренних цен на энергоносители в результате возобновления экономического роста приведет к увеличению счетов домохозяйств за электроэнергию этой зимой», — сказал исполняющий обязанности администратора EIA Стив Нэлли.

В среду EIA опубликовало свой Winter Fuels Outlook, в котором оценивается энергопотребление страны, цены и расходы на шесть месяцев, которые она определяет как зимние — с 1 октября по 31 марта.

В 13 штатах на Западе, включая Калифорнию, Агентство прогнозировало, что потребители природного газа будут платить 654 доллара в течение этого шестимесячного периода по сравнению с 530 долларами в предыдущем году, или на 23,5 процента больше.

В других частях страны дела обстоят еще хуже.

EIA прогнозирует, что потребители природного газа в 12 штатах Среднего Запада заплатят 818 долларов в течение шести месяцев, что почти на 49 процентов больше, чем прошлой зимой.Ожидается, что средний показатель по стране будет на 30,2 процента выше и составит 746 долларов. Почти половина домов в США используют природный газ для отопления.

Представители EIA основывали свои цифры на прогнозах Национального управления океанических и атмосферных исследований, которые предсказывали, что в США зима будет немного холоднее, чем в среднем, что заставит потребителей включить обогреватели. Но даже если зима окажется примерно на 10 процентов теплее, чем ожидалось, в отчете EIA говорится, что затраты все равно будут выше, чем год назад, потому что цена на природный газ резко выросла.

Фьючерсная цена на природный газ Генри Хаб, трубопровода Луизианы, который служит ориентиром для рынка природного газа Северной Америки, за последние шесть месяцев выросла вдвое.

Среди причин резкого скачка:

• Добыча природного газа в регионе Мексиканского залива до сих пор не восстановилась после урагана Ида в конце августа
• нефтегазовые компании не спешили наращивать объемы бурения Поскольку после финансового кризиса после пандемии инвесторы вынудили их вместо этого сделать сокращение долга приоритетной задачей, и спрос на газ в Европе и Азии
• резко вырос, а цены в некоторых странах Европейского Союза выросли на 400 процентов до 500 процентов.

На местном уровне из 3,6 миллионов клиентов San Diego Gas & Electric около 873 000 газовых счетчиков обслуживаются коммунальным предприятием.

Пресс-секретарь SDG & E Хелен Гао сказала, что компания использует ряд инструментов для борьбы с колебаниями цен, включая фиксацию цен посредством долгосрочных контрактов на энергоносители.

«Нам всем нужны предсказуемые счета, чтобы мы могли составлять соответствующий бюджет», — сказал Гао в электронном письме, — «и SDG & E принимает меры, чтобы помочь уменьшить влияние счетов для наших клиентов, даже когда цены находятся вне нашего контроля, как в случае с природным газом. .

Но дороже не только природный газ.

Зимний прогноз EIA предполагает, что потребители электроэнергии в США в период с октября по март потратят в среднем 1268 долларов, что на 6,3 процента больше, чем в предыдущем году. На Западе средний показатель за шесть месяцев, как ожидается, составит 1330 долларов, что на 2,8 процента больше.

По данным EIA, 4 процента домовладельцев в США, использующих мазут, многие из них на северо-востоке, должны быть готовы платить в среднем на 43 процента больше этой зимой, а 5 процентов клиентов по всей стране, которые полагаются на количество пропана может увеличиться в среднем на 54 процента.

Повышение цен на энергоносители связано с тем, что инфляция начинает разъедать бюджеты обычных потребителей. В тот же день, когда EIA опубликовало свой прогноз, было объявлено, что индекс потребительских цен за 12 месяцев по сентябрь вырос на 5,4 процента. В Сан-Диего цены выросли на 6,5 процента.

В то же время финансовые последствия пандемии привели к тому, что многие калифорнийцы не смогли оплатить счета за коммунальные услуги. Ранее в этом году Комиссия по коммунальным предприятиям Калифорнии оценила более трех.Задолженность по счетам имеют 3 миллиона бытовых потребителей четырех крупнейших коммунальных предприятий штата, в том числе более 485 000 потребителей на территории обслуживания SDG & E.

Что касается бензина, то в прогнозе EIA были неоднозначные новости для водителей. Ожидается, что средняя цена в США вырастет еще на 3 цента за галлон в этом месяце, но затем упадет на 16 центов в декабре.

Цена обычного галлона бензина с ноября 2020 года повышается из месяца в месяц.

(Роб Николевски / Сан-Диего Юнион-Трибьюн)

В Калифорнии самые высокие цены на бензин в стране.По данным GasBuddy, технологической компании, которая помогает водителям находить станции с самыми низкими ценами, средняя цена в Сан-Диего в четверг составила 4,39 доллара за галлон. Это на 1,21 доллара больше, чем год назад, то есть рост на 38 процентов.

Цены на бензин привязаны к ценам на сырую нефть, а фьючерсная цена на нефть West Texas Intermediate — ориентир для нефти, добываемой в США — составляет около 80 долларов за баррель, что является самым высоким уровнем за семь лет.

Стремясь снизить цены на газ и унять растущую обеспокоенность по поводу инфляции, администрация Байдена призвала Организацию стран-экспортеров нефти и Россию — группу, известную как ОПЕК + — увеличить добычу сырой нефти.

Кроме того, агентство Reuters со ссылкой на два источника сообщило, что Белый дом недавно провел переговоры с производителями нефти и газа США, чтобы помочь снизить расходы на топливо.

Оба шага вызвали удивление после того, как Байден, вступив в должность, отозвал трансграничное разрешение для трубопровода Keystone XL, который должен был отправлять около 800000 баррелей нефти в день из Канады на побережье Мексиканского залива Техаса, и приостановил действие новых разрешения на бурение и аренда на федеральных землях.

«Проводя политику, ограничивающую поставки и затрудняющую добычу нефти и природного газа здесь, в Америке, американцам придется платить больше за свою энергию», — сказала Энн Брэдбери, генеральный директор Американского совета по разведке и добыче, который лоббирует независимость производители нефти и газа, сообщили Reuters.

На прошлой неделе министр энергетики Дженнифер Гранхольм заявила, что доступ к аварийным запасам нефти в стране, чтобы помочь снизить цены на насосе, является «инструментом, который находится на рассмотрении».

Стратегический нефтяной резерв, расположенный в огромных подземных соляных пещерах на побережье Мексиканского залива в Техасе и Луизиане, в настоящее время содержит 617,8 миллиона баррелей нефти, по данным Министерства энергетики. Последний раз он был задействован в 2011 году, когда президент Барак Обама продал 30,6 миллиона баррелей нефти после того, как поставки нефти были прерваны беспорядками в Ливии.

Похоже на дорогую зиму
Расчетное увеличение потребительских расходов по топливу
С 1 октября по 31 марта
В среднем по США по сравнению с предыдущей зимой

Пропан + 54%
Топочный мазут + 43,3%
Природный газ + 30,2%
Электроэнергия +6,3

Источник: Обзор зимнего топлива Управления энергетической информации США

46 W 100 S, Kamas, UT 84036 — MLS 12104178

Предоставленная информация предназначена для личного некоммерческого использования потребителями и не может использоваться для каких-либо целей, кроме выявления потенциальных объектов, которые потребители могут быть заинтересованы в покупке.Все объекты недвижимости подлежат предварительной продаже или изъятию. Вся предоставленная информация считается надежной, но не гарантирует ее точности и требует независимой проверки. Множественная информация о листингах предоставлена ​​Советом РИЭЛТОРОВ Парк-Сити® на основе защищенной авторским правом компиляции списков. Подборка списков и каждое отдельное объявление принадлежат © 2021 Park City Board of REALTORS®, Все права защищены. Доступ к множественной информации о листинге через этот веб-сайт предоставляется компанией Coldwell Banker Realty как членом Совета РИЭЛТОРОВ® в Парке-Сити.

Границы © 2014-2018 Pitney Bowes Inc. Все права защищены.

Home Partners of America и A New Path to Homeownership являются зарегистрированными товарными знаками Home Partners of America LLC.

Coldwell Banker Realty и Guaranteed Rate Affinity, LLC разделяют общую собственность, и благодаря этим отношениям брокерская компания может получить финансовую или иную выгоду. Вы не обязаны использовать Guaranteed Rate Affinity, LLC в качестве условия покупки или продажи любой недвижимости.Действует в штате Нью-Йорк как GR Affinity, LLC вместо юридического названия Guaranteed Rate Affinity, LLC.

Агенты по недвижимости, связанные с Coldwell Banker, являются независимыми торговыми партнерами подрядчиками и не являются сотрудниками Coldwell Banker.

© 2021 Колдвелл Банкир. Все права защищены. Логотипы Coldwell Banker и Coldwell Banker являются товарными знаками Coldwell Banker Real Estate LLC. Система Coldwell Banker® состоит из офисов, принадлежащих компании, которые принадлежат дочерней компании Realogy Brokerage Group LLC, и франчайзинговых офисов, которые находятся в независимом владении и управлении.Система Coldwell Banker полностью поддерживает принципы Закона о справедливых жилищных условиях и Закона о равных возможностях.

Джош Хо-Санг забивает дважды, Кирилл Семенов — три голевые передачи, когда «Торонто Марлис» побеждает в первом матче против «Манитобы»

«Торонто Марли» почти идеально начали сезон 2021–2022 годов, одержав убедительную победу над «Манитобой» со счетом 5: 1 в субботу.

---

Первый период

Марли доминировали в первые восемь минут игры, переиграв Манитобу со счетом 6: 0.

Алекс Бьега не смог заработать на удаче, потому что на его счету выпала сломанная игра, а Михаил Бердин отказал ветерану защиты, сделав хороший ранний сейв.

Бретт Сени, ранний кандидат на прорыв в этом сезоне, был отклонен после попытки отрыва на шестиминутной отметке. Игра быстро перешла обратно к воротам Торонто и необычному рывку, но Сени поспешно отступил, демонстрируя свою скорость в процессе снижения потенциального голевого шанса лося.

Марли оставались лидерами во второй половине первого фрейма, но игра становилась фрагментированной до трех последних минут, когда некоторое постоянное давление в зоне нападения наконец принесло дивиденды Торонто.

Кирилл Семенов, найденный Иосифом Душаком наверху решетки, развернулся и выстрелил одним движением. Сеней, сильно разбивший ворота, отразил шайбу мимо Бердина и вывел «Торонто» вперед 1: 0 в перерыве.

Второй период

Торонто начал средний фрейм с пенальти с Ником Робертсоном в штрафной.
Хотя Moose не сумели учесть лишних игроков, они, безусловно, одержали верх и за шесть минут обыграли Mailers со счетом 3: 0.

Первоначально ситуацию переломил Джек Копака, который использовал свою силу и неожиданный всплеск скорости, чтобы забить сетку. За этим последовала быстрая переходная игра с участием Джоша Хо-Санга и Ника Робертсона, которые вынудили Бердина забить острую перчатку.

Марлис затем удвоили отрыв сразу после середины игры.Нет никого, кто был бы более взволнован, чтобы быть в Торонто и взволнован вторым шансом Джоша Хо-Санга, который забил прекрасно продуманный гол, ловко завершив пас Робертсона. Яркое празднование 25-летнего юноши рассказало историю:

О, детка, какая цель 🤩 # MarliesLive pic.twitter.com/dLfO3CAmDh

— Торонто Марлис (@TorontoMarlies) 16 октября 2021 г.

Чего не хватало в красоте финиша Хо-Санга, так это огромной оборонительной работы Семёнова в наращивании.Российский форвард перехватил намеченный проход перед тем, как продолжить бой на досках в нейтральной зоне. Мало того, что он выиграл гонку, он также сделал пас наотмашь, врезавшись в лед. Этот ход поставил Робертсона прямо на второй гол.

Торонто затем подарил Лося авеню обратно в игру. Копачка забыл об этом шаге, переиграв шайбу в атаке 3-на-2. Затем он пропустил задание обратно в защитную зону, и в последовавшей бойне Майки Эйссимонт остался совсем один на заднем дворе, чтобы легко добить его.

Следующий ключевой поворотный момент наступил за две минуты до окончания периода. Джозеф Душак любит крутиться и справляться с шайбой на своей клюшке, но проблема в том, что его решения не всегда принимаются правильно, а неудачный ход внутри синей линии Манитобы позволил Лося сломаться в спешке.

Душак также упал, пытаясь восстановиться в игре, но Торонто поймал паузу, когда выстрел Люка Джонсона с грохотом отлетел от перекладины перекладины и упал прямо вниз, оставаясь с правой стороны от линии ворот с точки зрения Марли.

90 секунд спустя «Торонто» повел со счетом 3: 1. Присутствие Хо-Санга в игре в большинстве представляет опасность для любой команды в лиге, и Манитоба предоставила нападающему много времени и места в верхней части левого круга, чтобы проработать варианты. Вингер решил нанести удар по мячу, в результате которого Бердин чисто пробил на его дальней штанге.

Третий период

Опрометчивый пенальти Душака с высокой клюшкой менее чем за пять минут до последнего фрейма предоставил Манитобе четырехминутную игру в большинстве — отличную возможность для Moose вернуться в игру.

Пенальти Торонто проделали замечательную работу по ограничению шансов, и вратарь Эрик Келлгрен выпрямился, выполнив шесть запрошенных сэйвов. Чрезвычайно впечатляющий Семенов едва не забил гол на коротких столах, продолжая отличаться во всех ситуациях.

Duszak едва вылетел из штрафной в течение 60 секунд, когда он был вызван для наказания за вмешательство, к его большому недоверию. Марли также с легкостью отыграли пенальти и забили гол в игре, почти закрепив победу в первый день матча.

Игра «Треугольник» с участием Семена Дер-Аргучинцева, Робертсона и Джоуи Андерсона закончилась тем, что последний продемонстрировал фантастическое катание и финишную способность в тайте. Это цель, на которую стоит обратить внимание несколько раз (а затем еще несколько):

Здесь впечатляет, Джоуи. 👀 # MarliesLive pic.twitter.com/i1wiNYQ8Ye

— Торонто Марлис (@TorontoMarlies) 16 октября 2021 г.

Соответственно, Бретт Сени, открывший счет, завершил его счетом с пустыми сетками и закрепил победу со счетом 5: 1.

---

Примечания к игре

— Джош Хо-Санг пришел, как и ожидалось, в свой дебют. Каждый раз, когда он завладел мячом, раздавалось слышимое жужжание, и он играл с огромной уверенностью. Мгновенная химия была поражена Семеновым и Робертсоном, но, что более важно, Хо-Санг был задействован в обороне. Это нужно будет продолжить. С моей точки зрения, эти два гола были бонусом.

— Говоря о Кирилла Семёнова , он был моей первой звездой в игре — отличился во всех трех зонах, в 5 на 5 и в специальных командах.Его позиционирование было превосходным, он был здоров в обороне и выбирал правильную игру каждый раз, когда шайба была на его клюшке. Это всего лишь одна игра, но мне он кажется лучшим игроком, чем Майкл Амадио, с большим потенциалом в атаке. Первоначально на счету четырех результативных передач, в конечном итоге российский центровой получил три результативные передачи.

— В этом сезоне много внимания уделяют Ник Робертсон . Как фанатскому сообществу, Торонто необходимо успокоиться и признать свой возраст и то, что он новичок во всех смыслах и целях.Его плохое принятие решений пару раз поднимало голову в обороне, но в целом это был хороший результат.

Был один проезд через нейтральную зону, через синюю линию, а затем мимо защитника со взрывом скорости, который мне особенно понравился. Его первой мыслью было бросить, а не скручиваться в поисках паса, что, на мой взгляд, он делал слишком часто в прошлом сезоне. Робертсон возглавил команду, забив пять бросков по воротам и зарегистрировав две передачи.

— Бретт Сени () забил пару голов в своем дебютном матче, и мне нравится наблюдать за его универсальным стилем.
Я думаю, из его игры в атаке можно выжать еще немного.

— Это большой сезон для Joey Anderson . Гол продемонстрировал его атакующий потенциал.
В целом, без шайбы он действовал крепко и на протяжении всей игры доставлял неудобства. Я хочу видеть, как «Зак Хайман» постоянно преследует его шайбу.

— Алекс Биега играл как ветеран на бэкэнде самым лучшим образом. На данный момент ему отведена роль топ-пары.

— Джозеф Душак зарегистрировал две передачи, но в остальном это был обычный показ с его стороны. Минуты штрафа вызывали беспокойство еще в сезоне 2019-20 (12 мелких пенальти в 23 играх). Не думаю, что тренерскому штабу понравилось отсутствие дисциплины в этом походе.

— Другое дело было с партнером Душака. Filip Kral был выдающимся и показал невероятное хладнокровие во всех трех зонах. Он делал все мелочи, которые не отражаются в протоколе, включая отыгрывание нескольких подборов вдали от опасности.

— Никто никогда не говорит о победившем вратаре в матче со счетом 5: 1, но Эрик Келлгрен сделал 34 сейва в своем дебютном матче в Торонто Марли. Его контроль отскока временами был немного небрежным, но защита Торонто была на высоте в этом отношении. Расположение Келлгрена выглядело разумным — он никогда не колебался и выглядел совершенно комфортно при игре с шайбой. Хорошее, хотя и не впечатляющее начало его карьеры в Торонто.

— Торонто улучшился до 13-4-0 в первых домашних матчах.Марли были 1/3 в игре в большинстве и забили все шесть пенальти.

— Субботние линии:

Нападающие
Робертсон — Семенов — Хо-Санг
Сеней — SDA — Андерсон
Клун — Копачка — Габриэль
Михаэлис — Абрамов — Гоголев

Защитники
Дальстрем — Биега
Рубинс — Холлоуэлл
Краль — Душак

Вратари
Келлгрен
Д’Агостини

---

Greg Moore Post Game: Marlies 5 vs.Лось 1

---

Основные моменты игры: Marlies 5 vs. Moose 1

Новая гуманитарная | Фронтлайн живет: украинские дети растут на войне

На передовой линии конфликта на востоке Украины почти полмиллиона детей живут детством, определяемым войной.

«Я вижу, что война сделала людей здесь негативными, жестокими и жестокими», — говорит 12-летняя Вероника. «Раньше это было просто для взрослых, но теперь и дети здесь такие.”

Вероника пишет стихи — не о войне, а о любви. «Я бы хотела, чтобы вокруг себя был такой мир», — говорит она.

Ранее в этом году Вероника и полдюжины других детей разговаривали с фотожурналистом Якубом Лайхтером — вместе со своими опекунами, родителями, бабушками и дедушками — из домов и с военных позиций недалеко от линии фронта в Авдеевке и ее окрестностях, подконтрольном правительству пригороде повстанцев. -занятый город Донецк.

Они поделились своими воспоминаниями о мире и своими надеждами на время после войны, которая длится восемь долгих лет.Для Вероники это больше, чем половина жизни; и полная жизнь для других.

По данным ЮНИСЕФ, около 430 000 детей в прифронтовых регионах Украины «живут с психологическими ранами и нуждаются в постоянной поддержке, чтобы справиться с эмоциональной травмой взросления в условиях затяжного конфликта».

Несмотря на все более активное участие правительства в гуманитарной помощи по мере продолжения войны и постоянные усилия горстки НПО в прифронтовых регионах, поддержка психического здоровья детей остается недостаточной.А пандемия и ее экономические последствия ослабили систему здравоохранения, разрушив социальные услуги наряду с жизненно важной инфраструктурой, такой как водоснабжение и канализация.

«Я хочу, чтобы меня очистили до чистоты»

9 часов ночи, 13-летняя Марика и ее отец Алексей ремонтируют дверь на своей кухне. Он учит ее разным породам дерева, почему одна мебель служит дольше, чем другая, и какая краска подходит для разных поверхностей.

Их дом — элегантный деревянный дом, построенный до времен советского бетона.Теперь, когда он был разрушен войной, предстоит много работы. «Мы все время ремонтируем, — говорит Марика. «Папа сказал мне, что как только мы закончим, мы сможем уехать в отпуск, но я не думаю, что это произойдет в ближайшее время».

Семья Марики живет в старой части Авдеевки. Когда-то здесь жили тысячи семей, а раньше это были уютные загородные коттеджи. Сегодня он полупустой и лежит в руинах, большинство жителей переехали в новую часть города — промышленный проект советской эпохи.Это более мрачное место, но оно обеспечивает большую безопасность от артиллерийского огня благодаря зданиям из бетонных блоков высотой в несколько этажей.

«Я хочу очиститься от своей жизни здесь, чтобы перестать мечтать о том, что происходит», — говорит Марика, имея в виду нормальную жизнь, которую она представляет детям, живущим в другом месте.

«Наш двоюродный брат нарисовал этот взрыв на стене»

Одни из самых ожесточенных боев за всю войну прошли через старый город Авдеевки, который находится всего в нескольких сотнях метров от линии фронта.

«Когда в 2014 году началась война, мы бежали на два месяца, — вспоминает Марика. — Это было худшее. Мы не ушли далеко, километров 70 отсюда. Там тоже стреляли, но меньше, чем здесь. Авдеевка. Мне там не понравилось, но нам повезло: через несколько дней после отъезда через наш дом пролетел минометный снаряд ».

Даже после многих лет жизни в условиях конфликта дети здесь часто несколько невиновны в отношении реальности войны. Многие становятся свидетелями взрыва ежедневно — одни разрушают жизни близких им людей, другие влияют на них более непосредственно.

Марике трудно осознать тот факт, что их семейный дом пострадал.

«Я помню, когда мы вернулись. Было ужасно видеть наш дом таким. Взрыв перевернул наш дом. Думаю, мама и папа плакали, но они нам не сказали », — говорит она, добавляя:« Наш двоюродный брат нарисовал этот взрыв на стене ».

«Я не люблю, когда мои друзья умирают из-за войны».

Воскресенье, полдень. Двор залит солнцем и теплым ветерком. Семья Марики впервые в году готовит барбекю.Ее мама, Светлана и Алексей готовят на гриле овощи и несколько сосисок. Марика сидит со своей кошкой высоко на ветвях вишневого дерева. Она рассказывает историю Веронике, сидящей внизу на траве.

Вероника и Марика — лучшие школьные друзья и большую часть свободного времени проводят вместе. «Вы молчите. Поговори со мной, — бормочет Марика. «Шшш, сочиняю стихотворение, — шепчет Вероника себе под нос.

«Свое первое стихотворение я написала второго октября, но не знаю, в каком году это было — я забыла это записать», — говорит Вероника.«Сначала не всем это нравилось, но это было нормально. Я был слишком мал, чтобы заботиться о нем. Помню, когда показывал маме — она ​​мне не поверила. «Ты просто где-то скопировал», — засмеялась она. Но я не сделал этого! Не люблю, когда меня спрашивают, как я это делаю. Потому что я не знаю. Я просто пишу строчки, и вот они.

«Однажды мальчик из моего класса попросил меня написать ему стихотворение, — продолжает Вероника. «Я думаю, он был удивлен, что это было не на русском языке. Мне больше нравится украинский, и, думаю, он ему тоже понравился.От этого в моих стихах в некотором роде становится лучше. Он попросил меня подписать это. Но у меня нет подписи [пока]. Может, когда стану старше. Мне нравится быть 12. Вы еще не слишком стары и можете весело провести время. Если честно, я не очень хочу взрослеть и думаю, что люди могут наслаждаться моими стихами без подписи.

«Я пытался писать стихи о войне и о том, что я вижу вокруг себя, но эти вещи просто не выходят из меня. Поэтому я пишу стихи о любви… Я не знаю, почему идет война.Я знаю только то, что хочу, чтобы это прекратилось, чтобы мы могли жить мирно вместе. У меня был друг. Он был стариком. Я пойду к нему, и мы поговорим; про стихи и все такое… Я помню, как маме позвонили. Ее лицо было не в порядке, и я знал, что случилось. Думаю, после этого я долго не улыбался. Я не люблю, когда мои друзья умирают из-за войны. Многие из них сделали.

Вероника внезапно вспоминает далекий взрыв приближающихся сумерек и останавливает свой монолог.Она знает, что ей нужно идти домой, но на самом деле она не хочет. Родители Вероники не разрешают ей приезжать сюда так часто, как ей хотелось бы. Дом Марики находится всего в паре сотен метров от дома Вероники, но здесь часто бывает разница между относительной безопасностью и опасностью. Светлана предлагает ей уйти. «Я отвезу тебя домой», — говорит она. «Не зли родителей».

Они вместе идут по темной улице. В воздухе пахнет порохом, но тихо. Вероника заканчивает свою последнюю мысль: «Я мало что помню из довоенной жизни.Мне было всего пять. Я помню, как смог навестить своих друзей и семью в Донецке. Думаю, дождя никогда не было и всегда было солнечно. Наш город был просто полон положительной энергии; но теперь он разрушен. Я думаю, это как черно-белое, до и после. Это как мои стихи. Для белого всегда должно быть немного черного, и нужно следовать друг за другом ». Затем они исчезают в ночи.

«Я не хочу, чтобы дети больше плакали»

Сейчас за полночь. Родители Марики сидят на кухне.Они не знают, что их ждет. Все кажется неопределенным. Возможность еще одного полномасштабного вторжения сепаратистов кажется неизбежной, а вместе с ней и страх, что им, возможно, придется снова бежать из дома.

Светлана работает в местной школе, а Алексей участвует в различных местных проектах, направленных на улучшение условий жизни гражданского населения вблизи линии фронта, среди прочего помогая психологу дважды в неделю ездить в другие деревни и города, где такой помощи мало. .Пара могла уже сбежать, но вместо этого они оба посвятили свою жизнь попыткам построить лучшее будущее для того, что осталось от их общины. Но жизнь с таким непредсказуемым завтрашним днем ​​проверяет их решимость.

«На прошлых выходных мы побывали в Святогорске, чтобы посмотреть место, куда мы могли бы съездить ненадолго. Может, сбежим туда? Там хорошо: мы называем это Святогорском, Швейцария Донбасса», — признается Алексей. «Что мы тогда будем решать?» — отвечает Светлана.«Мы не можем бегать с места на место. Мы останемся без дома, работы, друзей ». Но затем она добавляет: «Я не хочу, чтобы дети больше плакали».

«Здесь ничего не меняется»

Холодные мартовские дожди заливают траншеи в лесу, где стоит Виталий, под Авдеевкой, придавая всему мрачный воздух, столь типичный для степей Донбасса. Перерезанные линии электропередач свисают с одиноких столбов.

Виталий дрожит от холода ветра. Он сидит с другими солдатами и пьет растворимый кофе из одноразовых пластиковых стаканчиков, которыми пользовались снова и снова.Свист приближающегося минометного снаряда наполняет воздух. — бормочет Виталий, проливая кофе. Включаются инстинкты. Солдаты опускаются на землю. Все сползают в безопасную грязную траншею. Снаряд пролетает в воздухе в нескольких десятках метров над головами солдат и врезается в поле позади них.

«Здесь ничего не меняется, не так ли? Пули шипят над вашей головой. Падают снаряды. — Чашку кофе ты не можешь выпить, — говорит Виталий, слегка задыхаясь.

«Папа, когда ты вернешься домой?»

В первые дни конфликта чувства национализма и страх перед вторжением побудили тысячи украинцев добровольно отправиться на восток, чтобы сражаться за свою нацию.Виталий был одним из них. Он вступил в добровольческий батальон «Азов». Позже он стал частью официальной украинской армии. «Прошло семь долгих лет. По некоторым меркам многое произошло; другими — не очень. Видишь ли, я до сих пор стою в этом заброшенном Богом окопе ».

Виталий вспоминает более счастливые времена, когда его пятилетняя дочь Арина * была в пути.

«Летом 2015 года я позвонил своей жене 20 июля, сказал ей, что мой телефон разряжен, и дал ей номер моего офицера, чтобы она могла позвонить мне по его телефону.Она уже была в больнице. Хотел бы я иметь свой телефон, но в то время у нас не было электричества на линии фронта ».

«Потом, на следующий день вижу своего офицера, он бежит ко мне через окоп и кричит:« Виталий! Телефон! Твоя жена звонит! »Беру телефон, подношу к уху и слышу:« Виталий, у тебя есть дочь ». Я вскакиваю, подбрасываю пистолет и кричу над минными полями:« У меня есть дочь ». ! У меня есть дочь! »Снова и снова, чтобы все слышали, даже в Донецке; и я плачу, и я бегу к своим друзьям, и я говорю им, и я так счастлив.”

«Но иногда сейчас это не так уж и весело. Через три месяца ей исполнится шесть лет. Шесть лет, а я до сих пор сижу в окопе, видясь с дочкой в ​​лучшем случае всего пару раз в год. Теперь, когда я звоню, она спрашивает меня: «Папа, когда ты придешь домой?» Я ей говорю: «Скоро, но я сейчас занята». Она такая: «Папа, когда ты собираешься освободиться?» Я должен скажи ей, что ей нужно понять. Затем она говорит: «Я люблю тебя», но часто она просто плачет ».

«Видели горящие танки»

Аня, 12 лет, и ее младшая сестра выросли с бабушкой Светой на окраине Авдеевки.Свете хотелось бы, чтобы они жили вдали от войны. «Ни один ребенок никогда не должен был видеть то, что видел», — говорит она, вспоминая первые дни конфликта. «Каждый день привозили из леса трупы солдат … Они приходили к нам и плакали.

«Мы видели горящие танки», — продолжает она. «Аня плакала, когда солдаты выскакивали, горели заживо. Там, на дороге (она показывает в окно), они въехали на минное поле ».

«Вы помните что-нибудь из довоенных времен?» — спрашивает Света Аня.«Я даже не помню, когда началась война, она всегда была здесь», — отвечает Аня.

«Мы не можем нормально воспитывать наших детей. Все разрушено », — говорит Света. «Война разрушила наши планы, наше будущее. Я просто хотел спокойно жить на пенсию, но сейчас даже это кажется бессмысленным. [Аня] родилась незадолго до начала войны. Она будет помнить только войну, вот и все.

«Когда вы слышите« фиииии », мы бежим и прячемся».

Время идет медленно.Никто не говорит ни слова. Дети лежат на земле, рисуют. Баба Света сидит у плиты, молча, не двигается, словно поглощенная потрескиванием огня.

С наступлением вечера начинается обстрел. Но, похоже, никого не беспокоят звуки взрывов. Света спокойно наливает Ане еще чашку чая и подходит к огню.

Аня рисует одну из своих любимых цыпочек. Они живут внутри, в спальне. Закончив, она достает одну из цыплят из ящика рядом с ее кроватью.Она зовет его Жора. Она сидит с ним у огня. «Пипи пи пи пип — это ты, цыпочка», — имитирует она звук, а затем продолжает: «Та та та та, пулемет, и fiiiiii BUFFFF — это минометный снаряд. Когда вы слышите «фиииии», мы бежим и прячемся ». Ее улыбка исчезает, и она смотрит в окно.

* Имя изменено по просьбе опекуна. Остальные семьи, опрошенные в апреле и мае 2021 года, предпочли, чтобы их называли только по именам.
