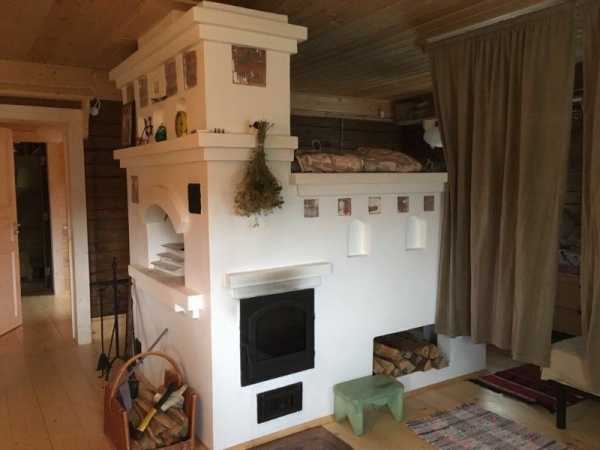

Традиционная русская печь с лежанкой — это уникальное устройство, которое помогает не только в обогреве дома, но и в приготовлении пищи, а лежанка служит уютным и теплым спальным местом.

Подобные печи пользуются популярностью и в настоящее время, мало кто отказывается от такого замечательного устройства в своем жилище.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

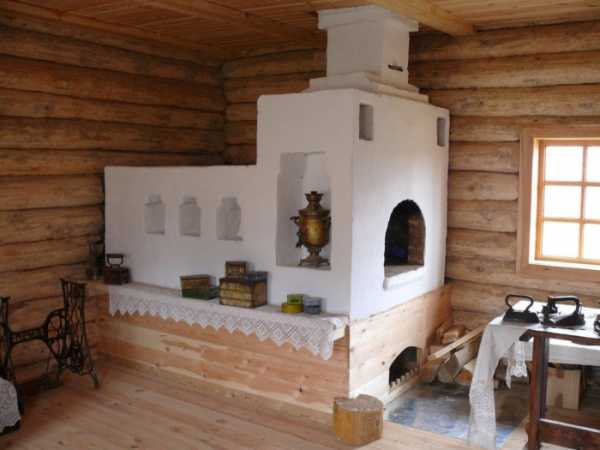

Преимущества русской печи с лежанкой для деревенского дома

Полноценная русская печка многофункциональна, она используется:

  • для обогрева дома;
  • для приготовления пищи;
  • в качестве спального места;
  • для эффективного лечения ряда заболеваний.

Теплоотдача прибора достигает 75—80%, по этому показателю устройство может сравниться лишь с газовыми котлами, работающими на магистральном топливе.

Тепло, выделяемое русской печью, не сушит воздух, не сжигает кислород и равномерно распределяется по всем помещениям. За счет высокой теплоемкости материалов комфортная температура в доме держится до 12 часов после последней закладки дров.

Крепкий и спокойный сон на печной лежанке придает сил, помогает бороться с простудой. При ревматизме, радикулите и иных заболеваниях опорно-двигательного аппарата боль отступает практически сразу. Устройство не только кормит и греет, она еще и лечит!

Прибор легко использовать. Топить его можно как дровами, древесными отходами, углем, так и прессованными материалами в брикетах, стоимость которых, как правило, невысока.

Срок эксплуатации устройства практически неограничен. Русская печка добавляет колорит в интерьер любого дома, даже в современном коттедже она станет центром внимания и местом, в

ogon.guru

Печь с лежанкой своими руками: инструкция и фото

В плане технологий мы далеко ушли от наших предков. Но печь лежанка – это то наследие, от которого отказываться не стоит и не хочется. В прошлом любимая конструкция сказочного Емели была центром каждого деревенского дома. Сейчас многие домовладельцы тоже стремятся  вовсю прочувствовать преимущества традиционной русской печи.

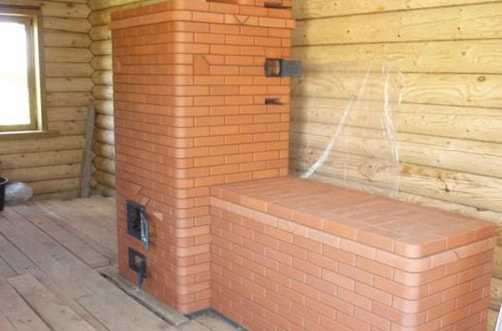

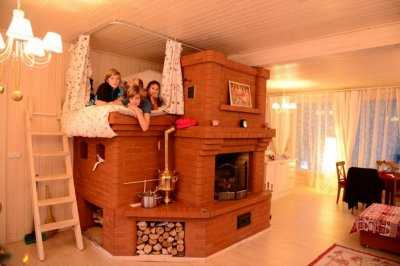

Рисунок 1. Простая, но красивая печка с лежанкой

Преимущества печи-лежанки

До появления современной медицины наши предки лечились отварами, парясь в баньке и лёжа на печке. Последняя в нерабочее время была всегда под рукой и спиной. Несколько ночей на теплом сооружении, и уходила не только простуда, но и сильные боли в суставах.

Иногда отступали и болячки посерьёзней. Но не только в целительных свойствах дело. Валяться на прогретой лежанке очень приятно. Не зря герой из сказки упорно не хотел слезать с печи. Поэтому популярность классического «отопительного оборудования» возвращается.

Печь можно заказать специалисту, а можно и сделать своими руками. А о том, как сделать колпаковую печь, переходите по ссылке.

Как соорудить русскую печку самостоятельно?

Классические печки имели размеры примерно 2000х3000 мм. Современные конструкции считаются габаритными, если достигают размера 1500х2300 мм. К малым относят сооружения длиной и шириной до 1800 мм.

Подобные конструкции бывают нескольких видов. Но все они состоят из ряда общих элементов:

  • отопительная печка;
  • лежанка;
  • духовка;
  • варочная поверхность;
  • зольник.

Могут присутствовать ещё место для утвари и дровник. Чтобы построить конструкцию, необходимо иметь схему-порядовку. В статье подробно рассмотрен порядок кладки. Но сперва нужно позаботиться об основе.

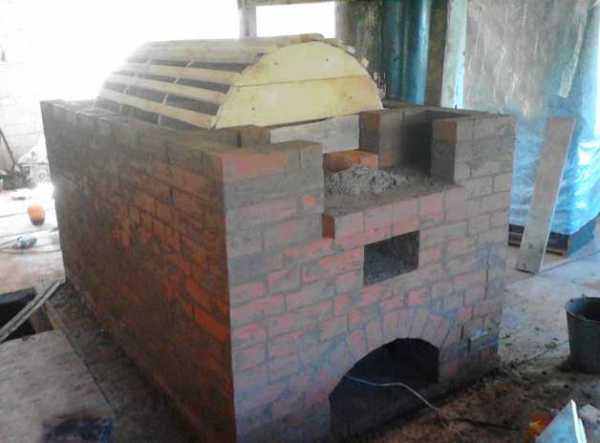

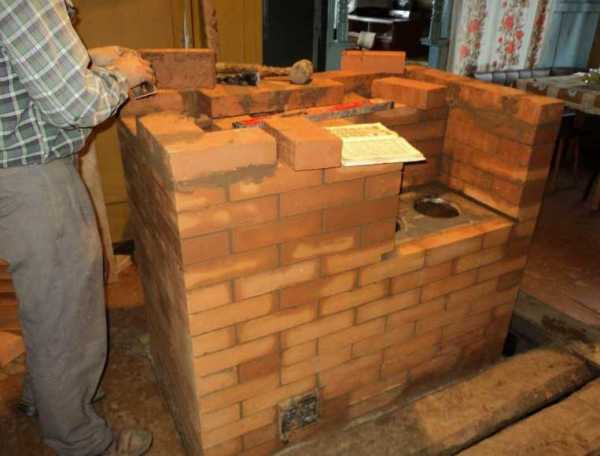

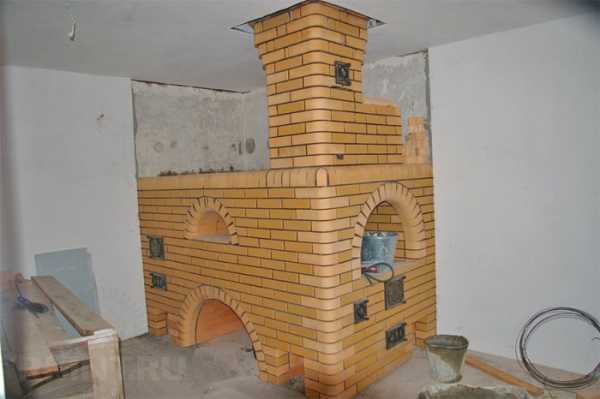

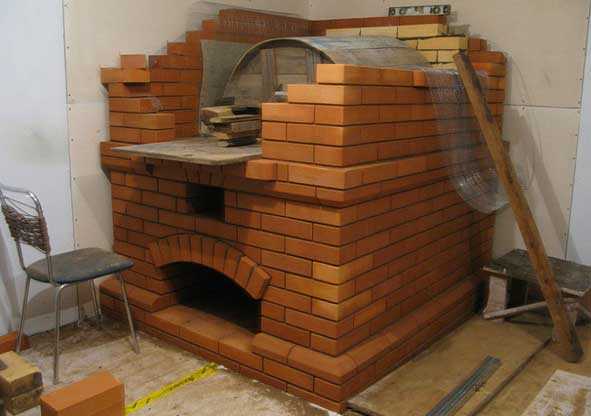

Рисунок 2. Рабочий процесс сооружения печи

Это интересно: печь для барбекю — виды и характеристики.

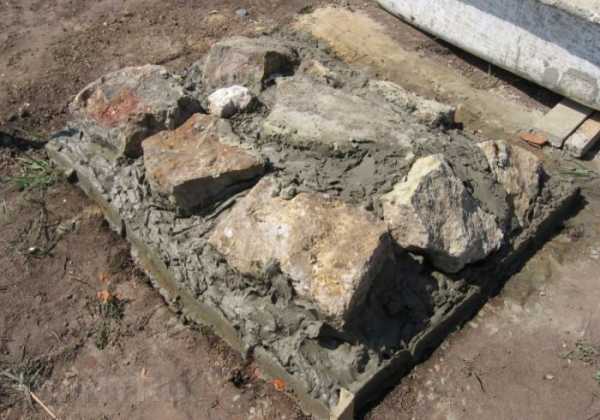

Устройство фундамента

Общий вес конструкции составит несколько тонн. Такая масса требует создания прочного фундамента. Площадь основы должна быть больше печного основания приблизительно на 10-15%.

Глубину ямы под заливку определяют из расчёта 50 мм на каждые 1000 кг веса. В нашем случае понадобится внушительный котлован.

Помните! Минимальное расстояние кирпичной кладки от стены – 15 см

Отступив необходимое расстояние от стены, роют яму, дно которой засыпают песком и щебнем. Сыпучие материалы тщательно трамбуют. Основную глубину ямы армируют сталью и заливают бетоном. Верхняя часть фундамента должна находиться ниже уровня пола на несколько сантиметров.

Фундаменту дают выстояться около месяца. Цементно-песчаные смеси кристаллизуются в течение 4-х недель. Минимальный срок «выдержки» бетона – 2 недели. Но лучше не торопить события.

После полного схватывания состава основу гидроизолируют. Этим выстраивают защиту от возможного проникновения грунтовых вод в толщу печи. Теперь можно приступать к кладке.

Порядок кладки печи с удобной лежанкой

Для сооружения печной конструкции используют жаропрочный шамотный и/или красный кирпич, глину и металлическую фурнитуру (дверки, задвижки).

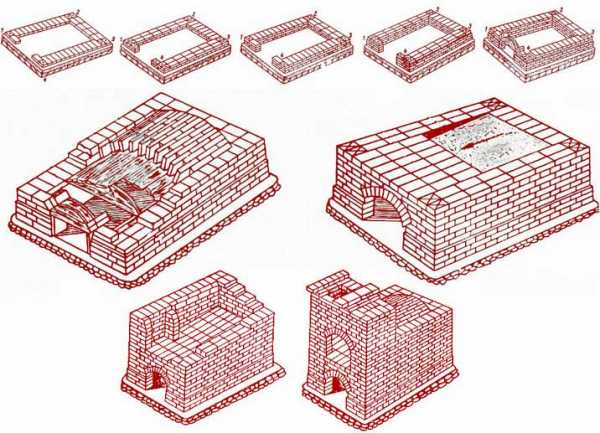

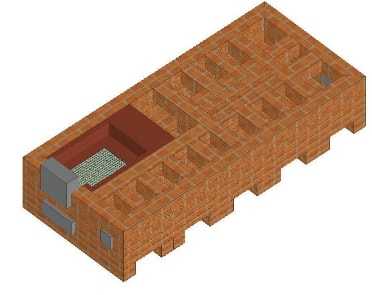

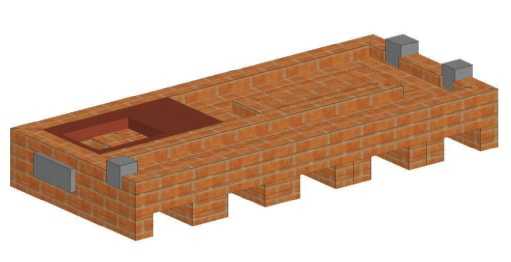

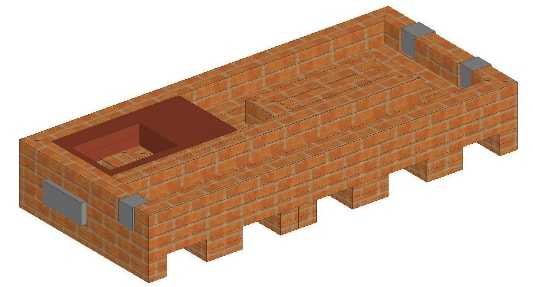

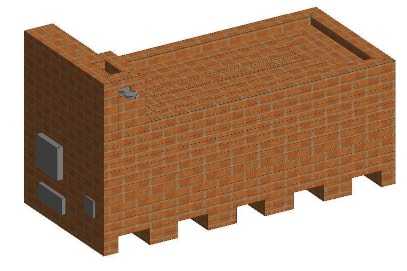

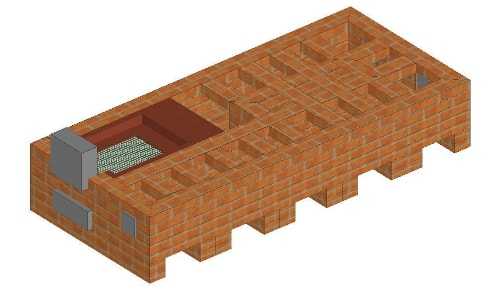

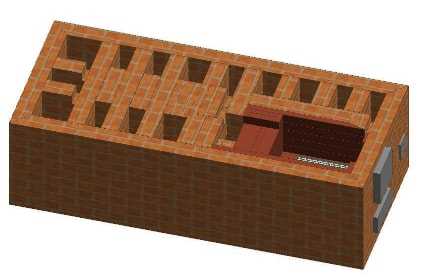

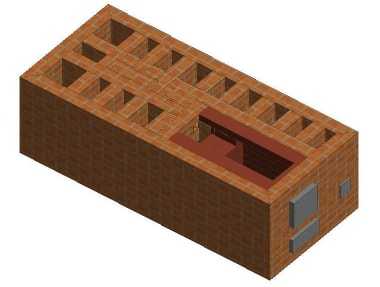

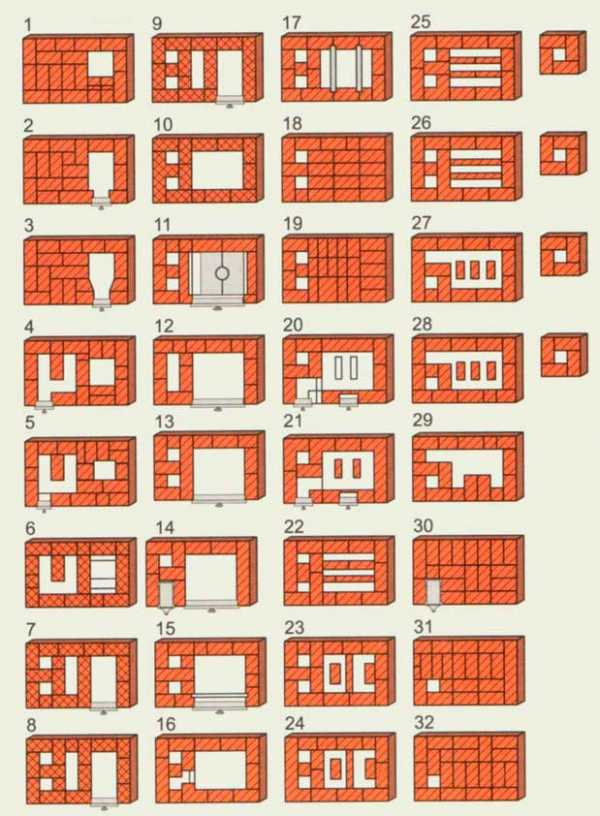

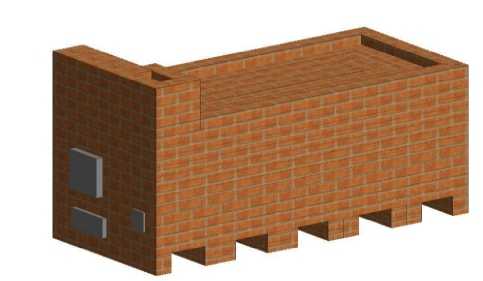

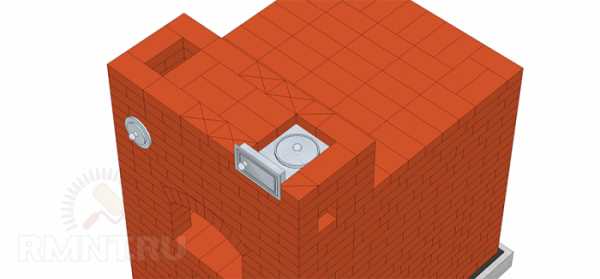

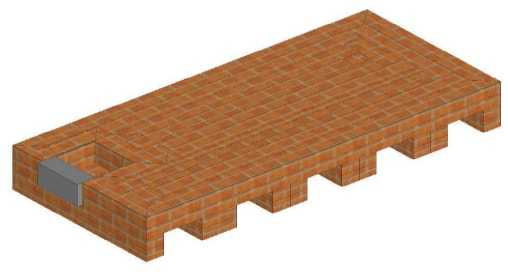

Рисунок 3. Порядовка печной кладки

При кладке печи с комфортной лежанкой необходимо руководствоваться порядовкой. Неспециалисту будет непросто разобраться в дебрях схемы, поэтому каждый ряд проиллюстрирован отдельно.

Рекомендация! Если у вас нет профессионального багажа печника или каменщика, используйте уровень почаще. Добивайтесь строгой горизонтали и вертикали кладки.

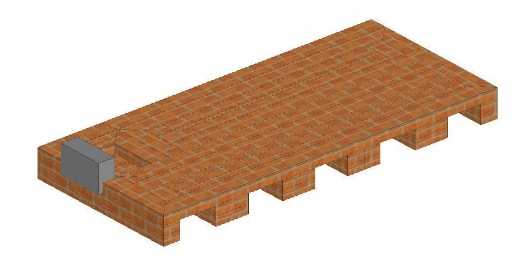

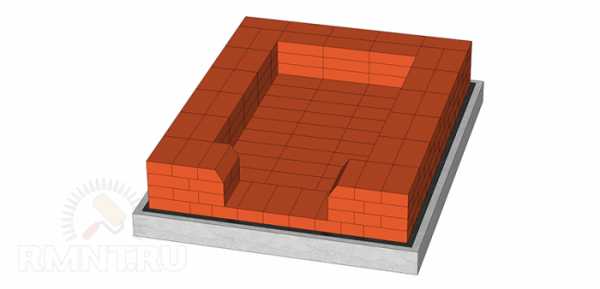

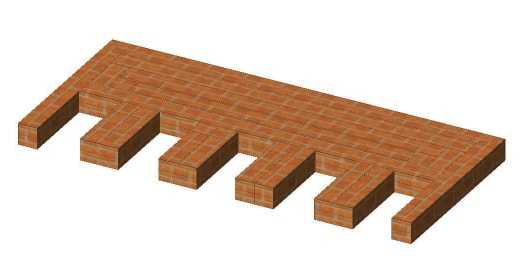

  1. Выкладывают первый ряд. Это наиболее ответственный этап, от которого зависит качество остальной кладки.
  2. Выполняется аналогично.
  3. На этом ряду монтируют дверку поддувала. Нужно учитывать, что при нагреве металлическая фурнитура будет увеличиваться в объёме. Поэтому устанавливать дверцу необходимо, избегая касания впритык. Обычно между печными заслонками и кладкой размещают полоски асбеста, компенсирующие расширение.
  4. Здесь продолжается схематичная укладка в том же ключе, что и на предыдущем ряду. Кирпич оказывается «заподлицо» с фурнитурой.

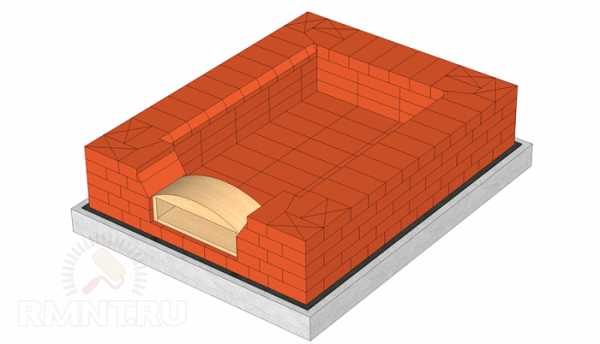

  5. Здесь дают старт кладке топки. По этой причине камеру усиливают футеровкой – на иллюстрации её видно по отличающемуся оттенку. Стартует устройство каналов. Монтируют 3 дверки для очистных камер. Поддувальную заслонку полностью перекрывают кирпичом.
  6. Ряд дублирует предыдущий. Фурнитура полностью перекрывается огнеупорной керамикой. Здесь же укладывают решётку колосника. Обязательно нужно следить за кирпичной перевязкой.
  7. Устраивают колпаки (вертикальные каналы). Усиливают топливник жаропрочным материалом. Монтируют дверку топливника.

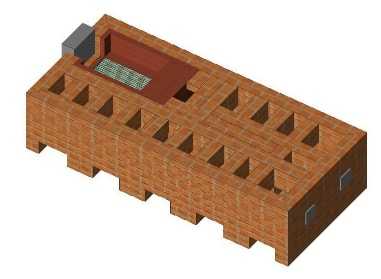

  8. Продолжают устройство колпаков и футеровки. Формируют подъёмные и опускной «проходы».
  9. Ряд дублирует предыдущий.
  10. Ряд дублирует предыдущие. Здесь уже почти на 100% выложены колпаки. Всё ещё идёт формирование футеровочного слоя.
  11. Кладкой целиком накрывают заслонку топливника. Устраивают 4 подсосных канала. Первый выполняют из топливника – в подъёмный, пару – между колпаками. Поскольку здесь стартует формирование границы между камерой топки и дымоходом (хайлом), четвёртый канал делают из него – в боковой колпак.
  12. В целом идёт дублирование 11-го ряда. Колпаки уже полностью сделаны. Прочие элементы в процессе формирования. Футеровка на этой стадии сужается, переходя в куполообразную конструкцию.
  13. Огнеупорное усиление топливника закончено. Завершены и топливник с колпаками.

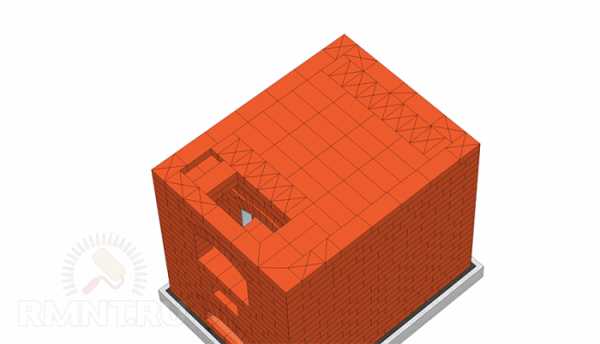

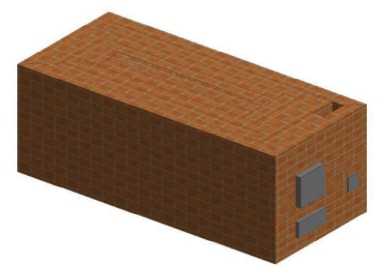

  14. Идёт продолжение формирования перекрытия. На этом этапе особенно важно контролировать вертикаль с горизонталью, не забывая при этом корректно перевязывать кладку.
  15. Идёт продолжение формирования канала, который хорошо видно на иллюстрации. Одна из особенностей этой дровяной конструкции – наличие оригинального бортика, предназначенного для засыпки песком. Делать это необязательно, но тёплый песок умножает целебные свойства лежанки. Устройство борта не требует больших усилий, поэтому рекомендуется не отказываться от него – в процессе эксплуатации печки он, скорее всего, пригодится.
  16. С этого по двадцатый ряды формируют дымоотводный канал и защитную стенку. Несмотря на легковесность «пристройки», следует внимательно следить за качеством перевязки.
  17. Черёд установки заслонки печи на дымоотводящем канале.
  18. На этом ряду оканчивается кладка защитной стенки. Полностью перекрывается дымоходная заслонка.

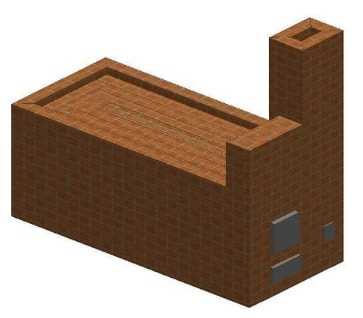

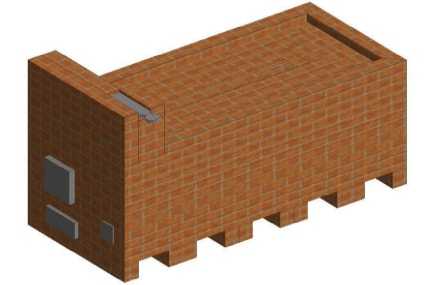

  19. С этого ряда и до конца выкладывают дымоход. После этого печка готова. Несмотря на замысловатость конструкции, такую печь с лежанкой своими руками вполне по силам сделать даже человеку, далёкому от печного дела.

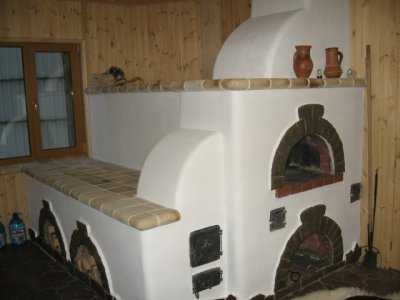

Рисунок 4. Готовая печка

Рекомендация! Тем не менее, несмотря на пошаговую инструкцию, лучше проконсультироваться с профессионалом. Опытный печник сумеет учесть индивидуальные особенности дома и посоветует оптимальную схему устройства сооружения.

Это интересно — делаем простую печь из кирпича своими руками.

Ещё одна схема печной кладки

На этом варианте подробно останавливаться не будем. Из прошлой схемы несложно понять, что собой представляет каждый элемент на иллюстрации.

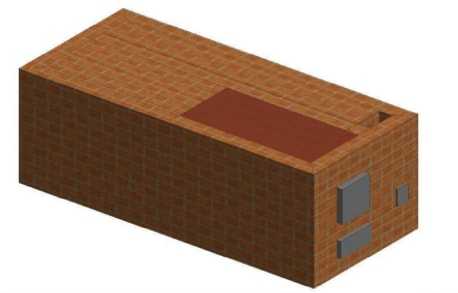

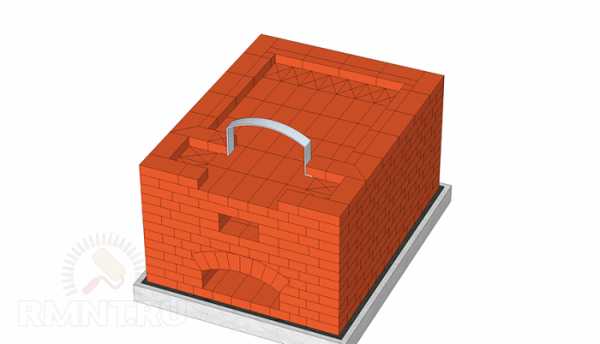

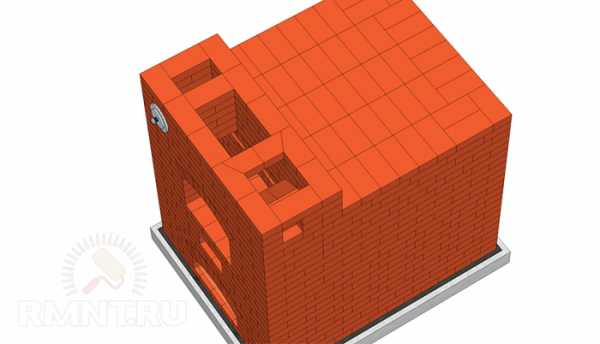

Рисунок 5. Схема кладки ещё одного варианта печи

Эта модель – одна из простейших. Тем не менее, она эффектна и эффективна. В отличие от более сложных конструкций, исполнение этой тоже можно доверить даже относительно неподготовленному домовладельцу.

Рисунок 6. Альтернативная конструкция с лежанкой

Нюансы устройства печки

Наружную часть дымохода желательно делать из силикатного кирпича. Он более устойчив к влаге и колебаниям температур. После кладки дымохода монтируют фурнитуру, которая ещё не установлена (чугунную варочную панель и т. д.).

Если цель – простая кладка из кирпича, то можно обойтись простой чисткой и выравниванием швов. Если в планы входит декорирование печи на дровах, стыкам уделять внимание не нужно. Обычно такие конструкции украшают жаростойкой керамической плиткой. Например, изразцами или клинкером.

Первый вариант предпочтительней, с точки зрения теплоотдачи. Изразцы характеризуются коробчатой тыльной формой, что повышает термическую эффективность покрытия.

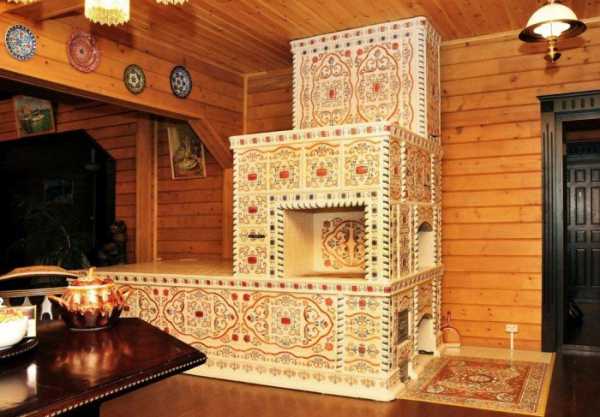

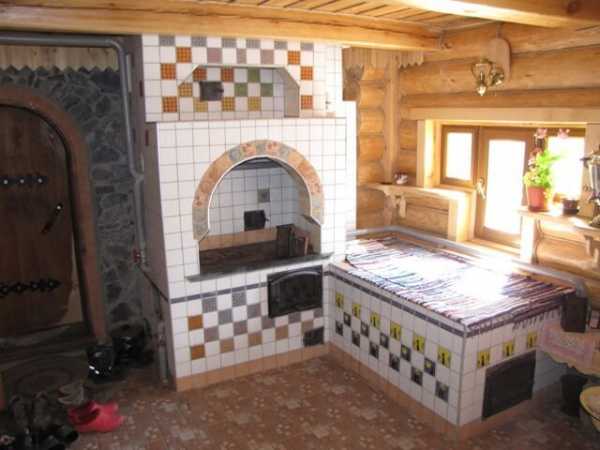

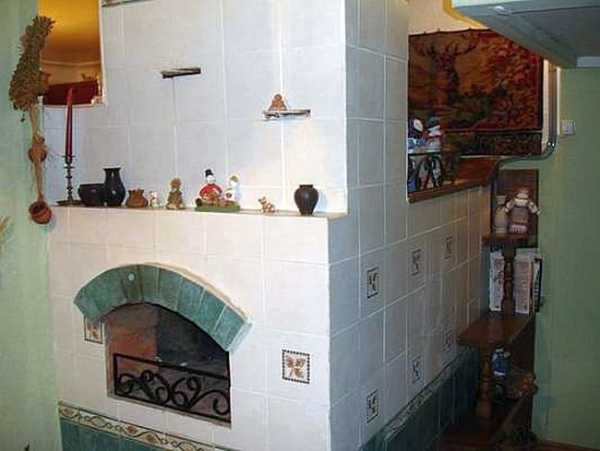

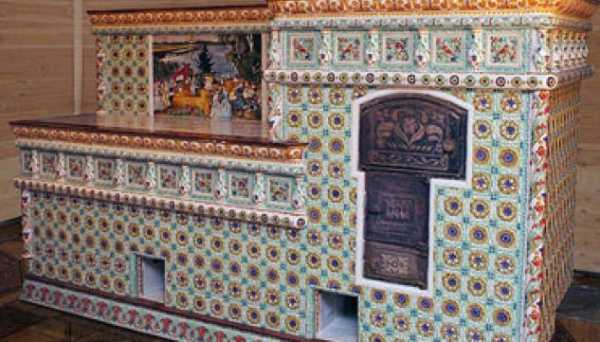

Рисунок 7. Печь, облицованная изразцами

Тем, кто не желает связываться с плиткой, но стремится как-нибудь украсить конструкцию, можно порекомендовать покрасить печь термостойкой краской. Можно декорировать в традиционно русском орнаментальном стиле.

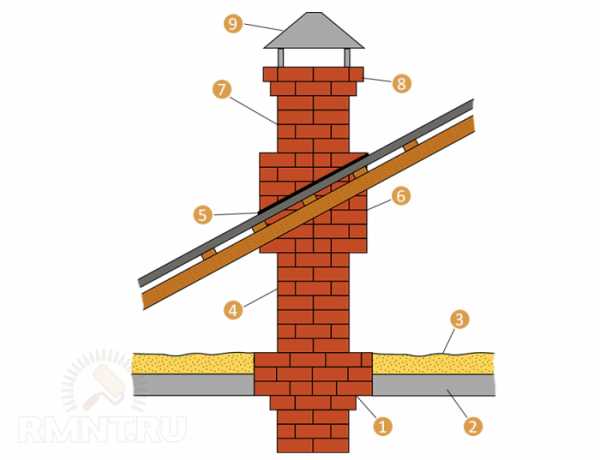

Между основной конструкцией и дымоходом – в зоне перекрытия – необходимо устройство термозащиты. Её делают, например, из базальтовых панелей. Желательно использовать плиты толщиной до 100 мм. В крайнем случае можно обойтись 50-миллиметровыми. Но не тоньше.

В качестве кладочной смеси можно использовать как покупную, так и раствор собственного приготовления. В последнем случае применяют состав глины и песка. Соотношение компонентов – от 1:1 до 1:2 соответственно. Конкретика зависит от качества глины. Выбор пропорции определяют экспериментальным путём. Всё же рекомендуется не поскупиться и приобрести готовую смесь с выверенным соотношением составляющих.

Заключение

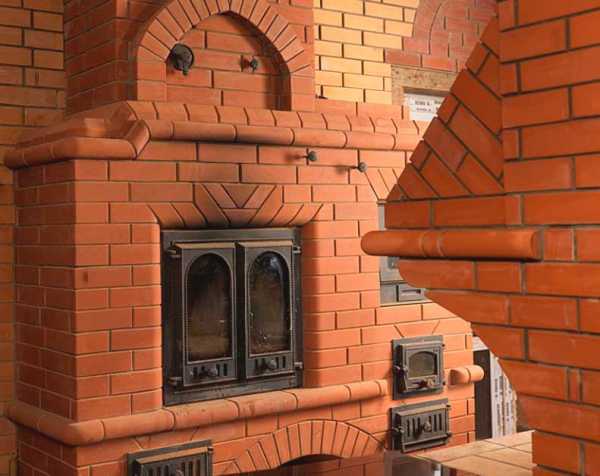

Рисунок 8. Печь-лежанка, выполненная из шамотного кирпича

Есть огромное количество схем печей с лежанкой. Некоторые из них относительно просты (как например, из этой статьи). Другие отличаются обилием конструктивных элементов. Сложную кладку лучше доверить профессионалу, иначе проблем не избежать. В любом случае, перед стартом работ желательно получить добро от специалиста. Тогда вряд ли придётся сожалеть о некорректном функционировании или недолгом эксплуатационном сроке печки.

znatoktepla.ru

Фото русской печи с лежанкой в деревенском доме (35 картинок) ⭐ Забавник

Русская печь с лежанкой является старинным изобретением, используемое в деревнях для обогрева помещения, приготовления пищи и сна.

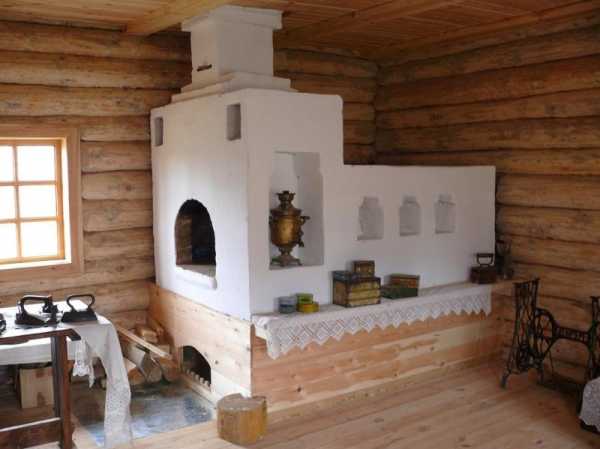

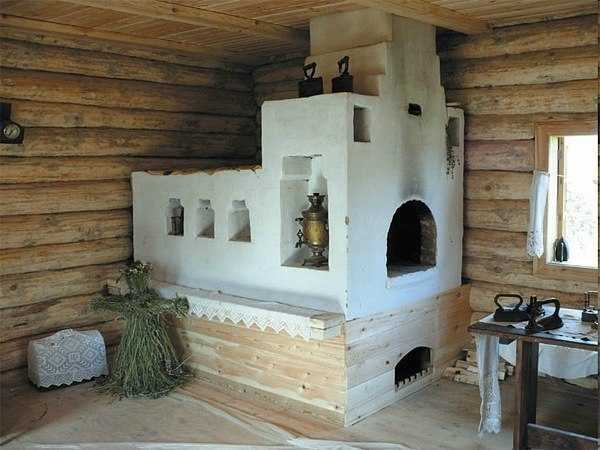

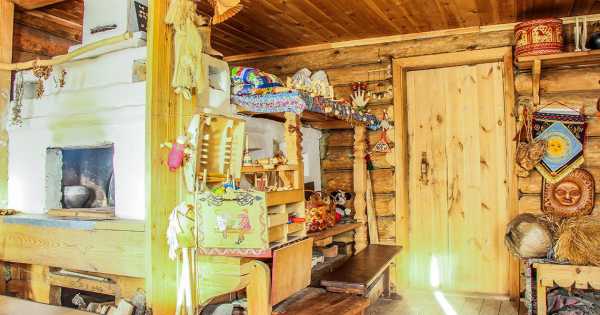

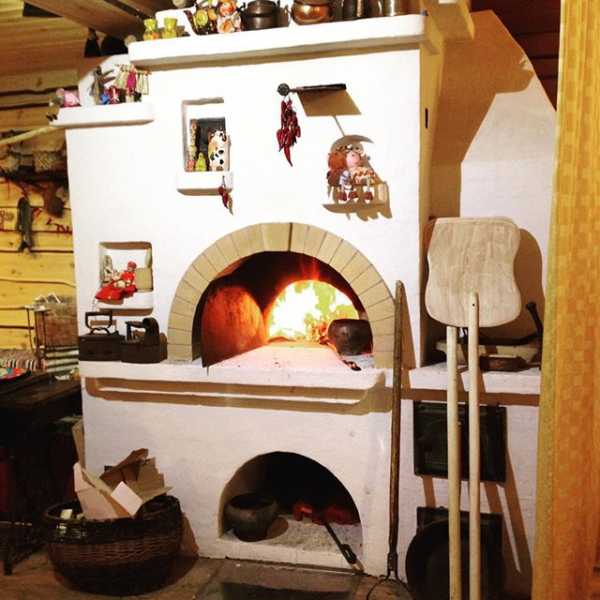

Русская печь с лежанкой

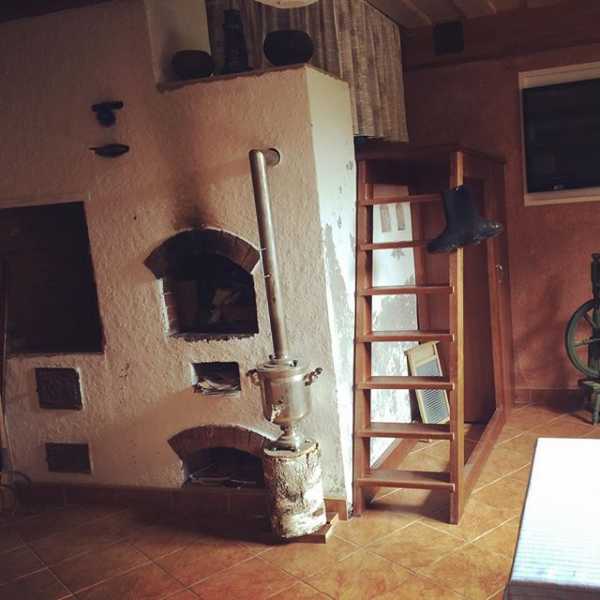

Русская печь с лежанкой и лесенкой

Русская печь с лежанкой с утварью

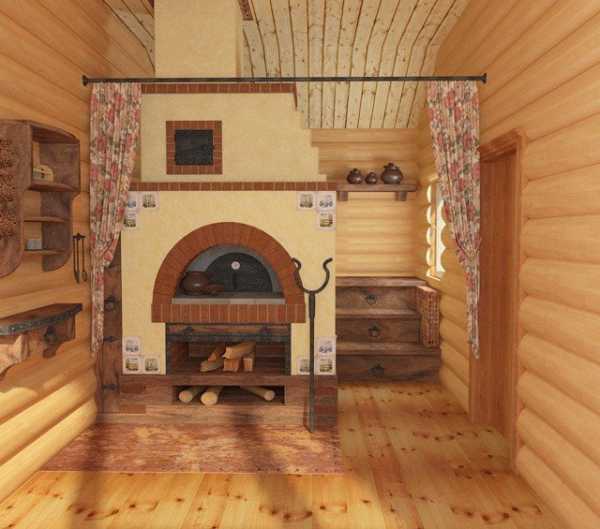

Русская печь с лежанкой в современном стиле

Русская печь с лежанкой в двухэтажном доме

Русская печь с лежанкой и современный дизайн

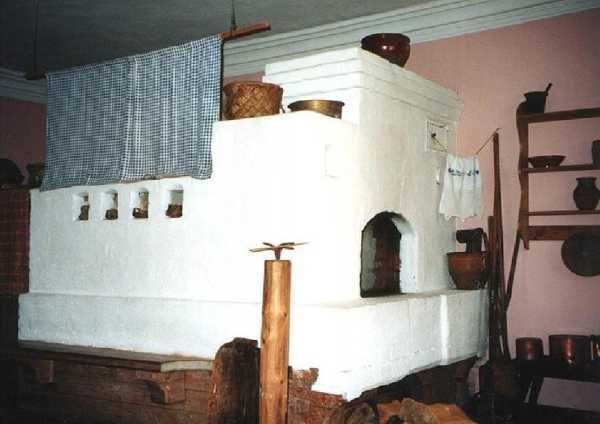

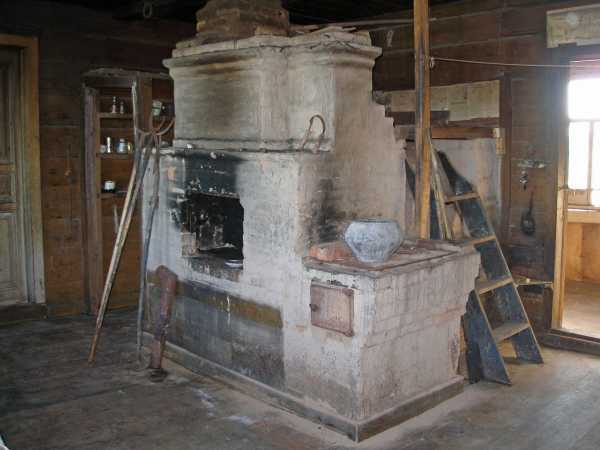

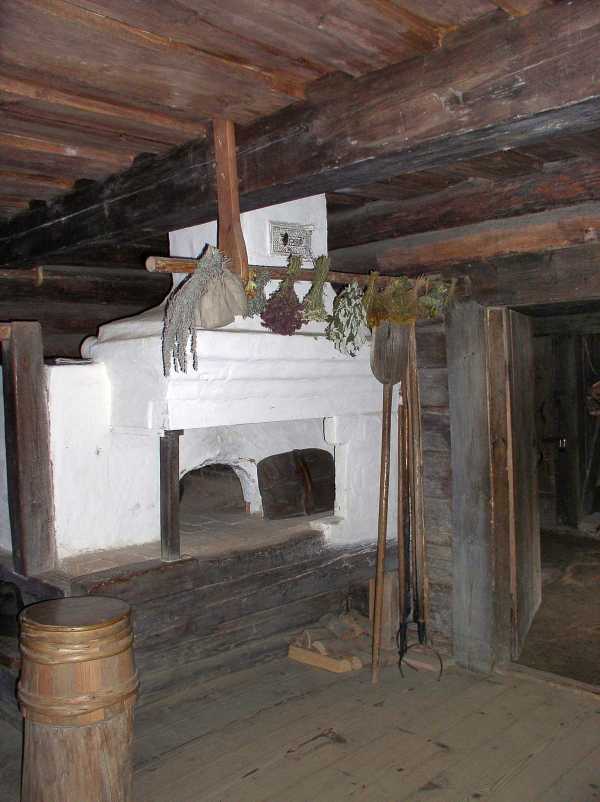

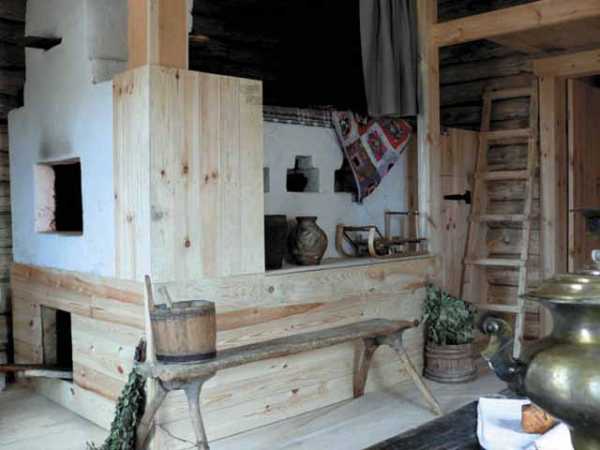

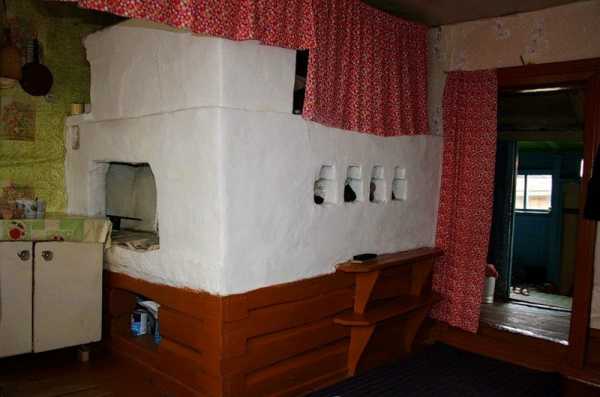

Старая русская печь с лежанкой

Русская печь с лежанкой, обложенная плиткой

Русская печь с лежанкой и заготовленные дрова



zabavnik.club

Русская печь с лежанкой и плитой: порядовка и описание кладки

Традиция возведения русской печи для обогрева жилища имеет многовековую историю. Современные модели несколько отличаются от старинных, но сохраняют в целом свою архитектуру и функциональность.

То что русская печь с лежанкой и плитой обладает высокой теплоотдачей, удобна в использовании мало кто сомневается. Суть вопроса состоит лишь в том — можно ли сложить такую печку самостоятельно или следует обратиться к профессиональному печнику.

Размеры

Русскую печь с лежанкой и плитой можно разместить в простенке, распределяя таким образом массивный корпус на два смежных помещения. Идеальный вариант — той стороной где варочная панель вывести в кухню — столовую, а лежанке отвести место в спальне или библиотеке.

Ориентировочные размеры

к содержанию ↑

Материалы

В процессе строительства потребуются материалы для сооружения фундамента под прибор, кладки самой конструкции печи и дымоотводной трубы, а также металлические чугунные элементы в следующем количестве:

№ п/п

Наименование

Ед. измерения

Количество

Конструкция печи

1

Красный кирпич обожженный полнотелый М- 200

Тыс. шт.

1,85

2

Кирпич шамотный ШБ — 8

Тыс. шт.

0,02

3

Глина жирная

кг

250

4

Песок речной крупнозернистый

кг

300

5

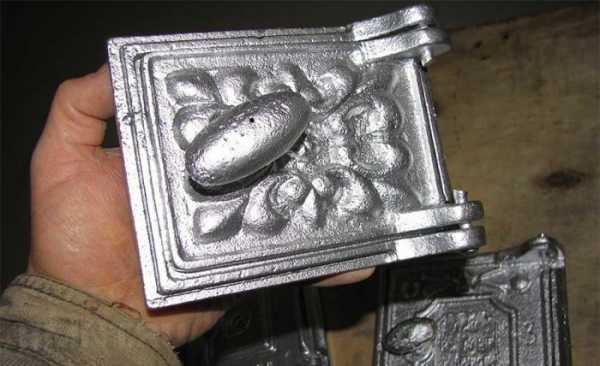

Дверца поддувальная

шт.

1

6

Люки прочистные «ДП-1»

шт.

8

7

Решётка колосниковая «РД-6»

шт.

1

8

Дверца топочная 25х28см «ДТ-4»

шт.

1

9

Плита чугунная двухкомфорочная 70х40 см

шт.

1

10

Задвижка

шт.

2

11

Сталь полосовая

м

20 — 25

12

Сталь угловая

м

1,5

13

Проволока стальная

м

20

14

Сталь листовая толщиной 5 мм

м²

0,5

15

Асбестовый шнур

м

15

Фундамент

1

Портландцемент

т

0,65

2

Песок строительный

м³

3,5

3

Щебень

м³

4,5

4

Рубероид

м²

16

5

Доска обрезная толщиной 40 мм

м³

0,5

6

Гвозди

кг

1

7

Арматура А1 диаметром 12 — 14 мм

м

90

8

Проволока стальная вязальная

м

30

9

Битум

кг

10

к содержанию ↑

Инструменты

Для кладки русской печи с плитой и лежанкой понадобиться собрать комплект инструментов, состоящий из:

  • мастерка — для накладывания печного раствора;

  • молотка — кирки — для раскалывания кирпича на более мелкие детали;

  • порядовки — контроль толщины швов;

  • расшивки — оформление швов на фасаде;

  • правила — для разглаживания поверхности фундамента;

  • строительного уровня, отвеса, угольника, рулетки;

  • мерной планки для измерения ширины кладочных швов;

  • двух ёмкостей для изготовления бетона и глинопесчаного раствора;

  • лопаты — для загрузки и перемешивания компонентов кладочной смеси.

к содержанию ↑

Предварительные работы

к содержанию ↑

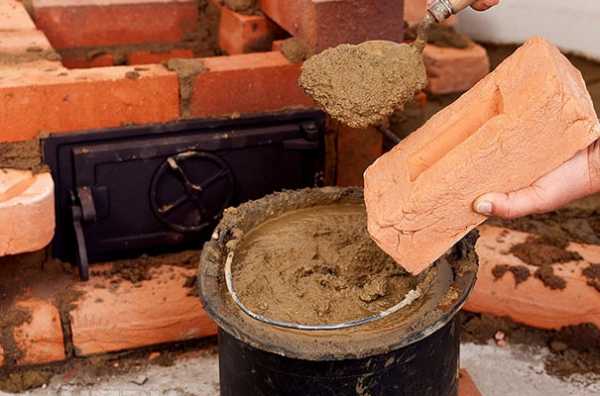

Раствор для кладки

Процесс приготовления раствора для кладки печи намного сложнее, чем обычного цементно — песочного состава. В качестве основного компонента в нём выступает жирная глина. В первую очередь её очищают от крупных инородных включений. Затем замачивают не менее чем на 24 часа. Когда частицы глины разбухнут, её протирают через металлическое сито.

Другим компонентом является речной мытый песок, который перед введением в состав смеси желательно прокалить.

В среднем для 2-х частей глины нужно отмерить 1 часть песка, но процент жирности у глины всегда разный, поэтому правильные пропорции лучше определить опытным путём. Для этого в трёх небольших банках замешивают раствор с разным количеством компонентов и раскатывают в лепёшки.

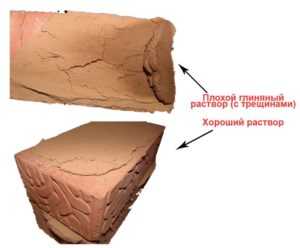

Сравнение растворов

Через 3 дня смотрят на каком из образцов образовалось меньше трещин — это значит, что всё кладочную смесь нужно замешивать в этих пропорциях.

к содержанию ↑

Изготовление фундамента

Такое массивное сооружение, как русская печь с лежанкой и плитой, должно иметь под собой на надёжную опору, не связанную с фундаментом основного строения. Поэтому ставить прибор в уже выстроенном доме намного труднее, чем на этапе его закладки.

Самая надёжная опора под русскую печь— это монолитная железобетонная плита. Она сооружается по стандартной технологии. Уровень заглубления её подошвы должен соответствовать уровню залегания подошвы фундамента внутренней стены, возле которой устанавливается прибор.

Между стенками этих конструкций должен оставаться зазор в 5 см, который заполняется песком. Верхняя плоскость плиты должна быть ниже уровня пола на 15 см. Если под возведение русской печи выбрано место вблизи наружной стены, под которой более глубокий фундамент, то фундаментная конструкция под печь должна быть расширена.

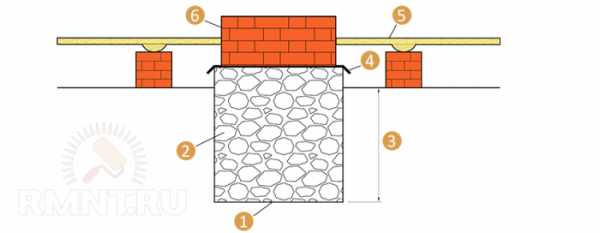

Схема фундамента

Сам процесс изготовления фундамента происходит следующим образом:

  1. размечают габариты печи;

  2. отрывают котлован на 25 — 30 см шире от намеченных линий с каждой стороны и глубже будущей опоры на 25 см;

  3. выравнивают и утрамбовывают дно котлована;

  4. отсыпают песчаную подушку толщиной 10 см с проливкой водой и послойным уплотнением;

  5. укладывают 15 см слой щебня и также тщательно его уплотняют;

  6. устанавливают опалубку;

  7. на внутренние стенки опалубки крепят рубероид;

  8. вяжут арматурный каркас по всей высоте опоры. Сетку укладывают параллельно в два ряда в нижней и верхней части основания и скрепляют между собой поперечными прутами арматуры;

  9. заливают бетонную смесь в опалубку. Бетон должен укладываться слоями по 20-25 см и тщательно уплотняться вибраторами. Это делается для предотвращения образования пустот в теле конструкции. Верхнюю плоскость выравнивают с помощью правила или обычной доски;

  10. опалубку демонтируют через неделю, после того как бетон схватиться и наберёт первоначальную прочность;

  11. для защиты от воздействия почвенных вод через 22 — 25 дней боковые стенки конструкции обмазывают горячим битумом, а верхнюю поверхность оклеивают двумя слоями рубероида.

к содержанию ↑

Порядовка и описание кладки

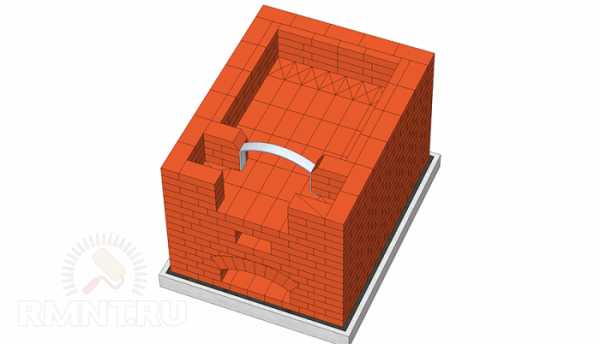

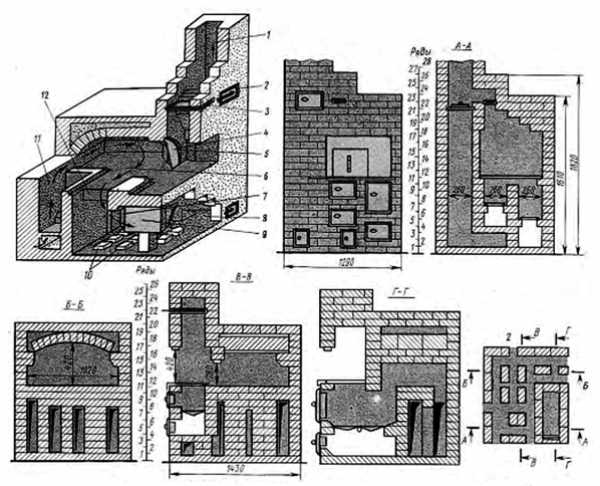

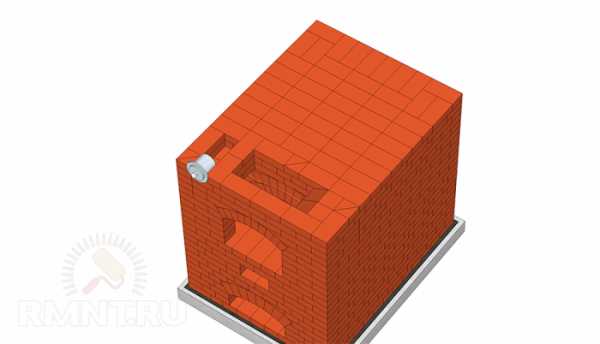

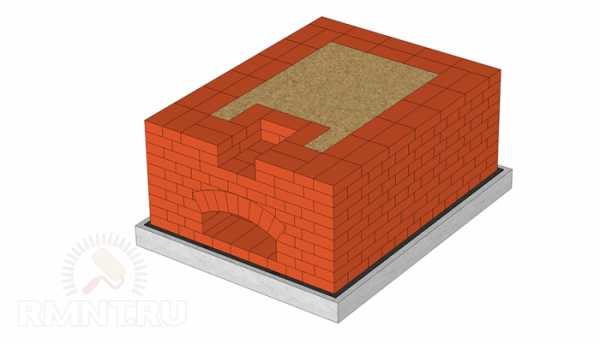

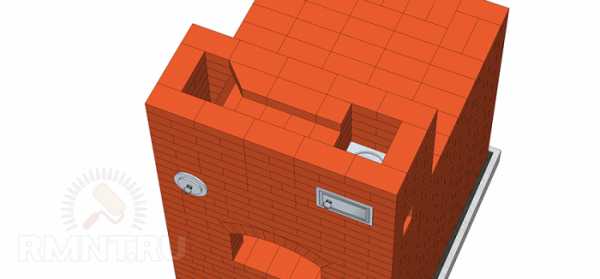

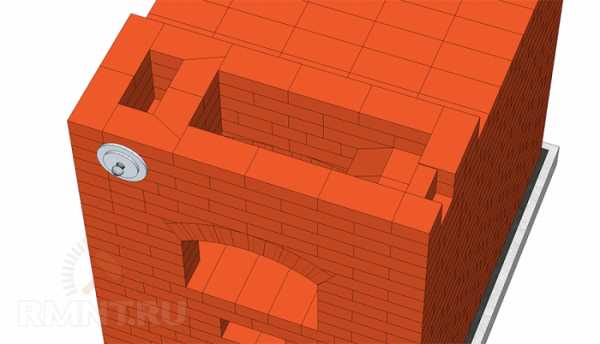

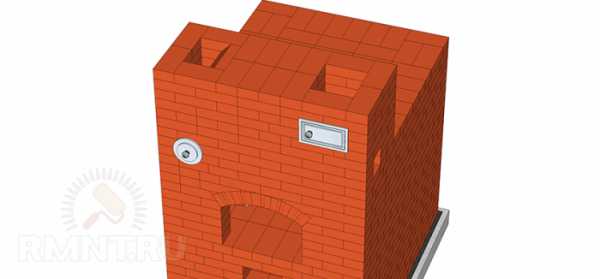

Порядовка русской печи с лежанкой и плитой

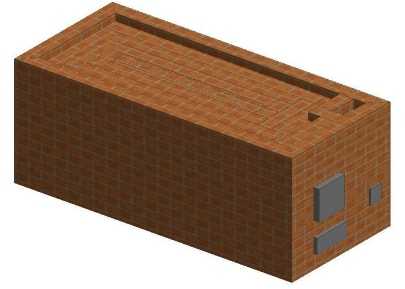

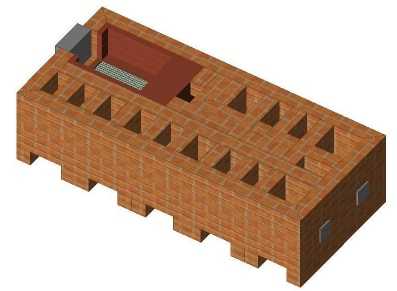

Кладка русской печи с лежанкой и плитой ведётся согласно порядовке (на фото выше), которая наглядно показывает где нужно расположить каждый кирпич в рядах и на каком этапе устанавливать печную фурнитуру.

Описание кладки по рядам:

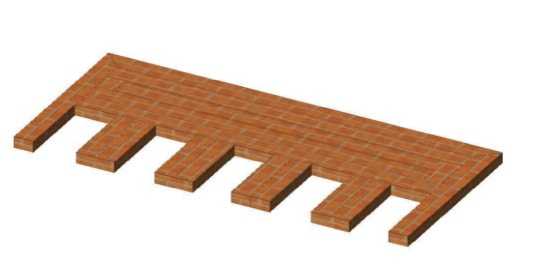

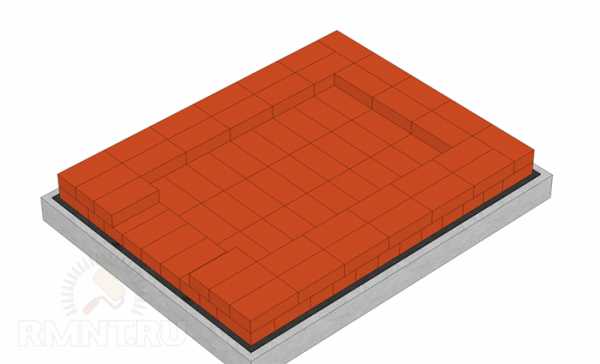

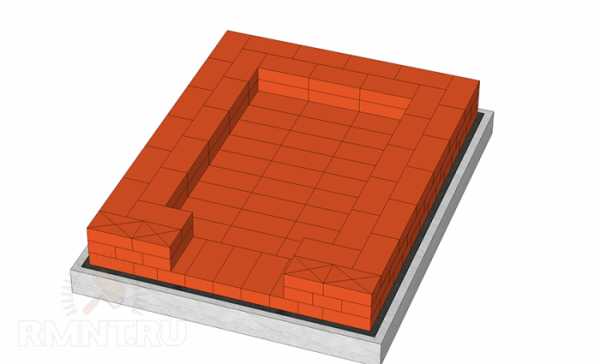

  • 1-й ряд кладётся сплошным в следующим порядке: вначале кирпич кладётся по периметру конструкции, а затем заполняют середину. Этот ряд задаёт ровность всей конструкции, поэтому должен быть хорошо выверен;

  • во 2-м ряду начинают формировать под. Для этого кирпичи ставят на ребро;

  • в 3-ем ряду устанавливают поддувальную дверку и продолжают выкладывать дно варочного отдела с перевязкой элементов предыдущего ряда;

  • кладка 4-го ряда аналогична 2-му;

  • 5-й ряд — это формирование прочистного хода и закладка основания под арочные своды;

  • 6-й ряд — начинают сужать прочистной канал и монтируют колосниковую решётку;

  • 7-й и 8-й ряды — установка дверки топочной камеры, размещение стального листа;

  • с 9-го по 11-й ряд — формирования топки, установка плиты;

  • с 12-го по 16-й ряд — кладка ниши на варочной поверхностью;

  • 17-й и 18-й ряды — сужение сводов ниши;

  • с 19-го по 21-й ряд — завершение кладки лежанки;

  • 22-й ряд — формирование хайла;

  • с 23-го по 33-й — подъём дымохода с установкой задвижек и прочистных люков.

При кладке печки перевязку швов выполняют в каждом ряду, используя кирпичи не полного размера. Для правильной перевязки можно также использовать технологию тычково-ложковую технологию кладки, когда кирпич нижнего ряда укладывают плашмя, а в следующего — тычком наружу.

Керамические изделия могут вытянуть воду из материала швов, поэтому их перед укладкой опускают в воду на несколько секунд. Излишки глинопесчаной смеси, выступающие на внутренних поверхностях отделов прибора нужно с особой тщательностью удалить.

к содержанию ↑

Сушка

Для сушки русской печи с лежанкой и варочной плитой используют стружки, щепки и небольшие поленья. Первая топка должна проводится топливом в количестве не более 30% от максимального объёма. С каждой следующей топкой объём загружаемых дров увеличивают.

На время просушки оказывает влияние размер печи, степень влажности кирпичной кладки и температурный режим в помещении. Обычно на сушку в летний сезон уходит неделя, в холодное время года этот срок может продлится до 25 дней. Всё это время задвижки и топочная заслонка должны быть открытыми.

Прекращать сушку печи нужно в тот момент, когда на её поверхности не останется сырых пятен, а также конденсата на металлических деталях.

к содержанию ↑

Пробная топка

После завершения просушки выполняют пробную топку в следующей последовательности:

  • топочную камеру максимально загружают сухими дровами, укладывая их плотными рядами и поджигают. В этот момент задвижка должна быть открыта полностью, а заслонка устья наоборот плотно закрыта;

  • после прогорания первой партии дров загружают следующую порцию древесины, но уже заполняют её только 2/3 части горнила;

  • интенсивность горения топлива регулируют с помощью задвижки;

  • полное закрытие задвижки возможно после того, как прогорят все дрова и потухнут образовавшиеся угли.

Следующую топку можно проводить только после полного остывания печки.

к содержанию ↑

Вывод

Если все виды работ по возведению русской печки выполнять согласно нормативам, существующих в области строительства и пожарной безопасности, неукоснительно соблюдать правила её эксплуатации, а также своевременно осматривать для выявления дефектов кладочных швов, то этот прибор прослужит не один десяток лет.

Она не только сможет хорошо обогреть жилище, но и станет верным помощником в приготовлении разных блюд, привнесёт неповторимый русский колорит в интерьере дома.

pechnoy.guru

фото, схема проекта, порядовка кладки, размеры чертежа, обогревательный щиток с варочной панелью

Классическая русская печь известна своими внушительными габаритами. Благодаря её устройству наши предки получали возможность обогревать избу, готовить пищу, даже мыться и стирать.

На печи обязательно сооружалось спальное место — во время суровой зимы за ночь вся изба выстывала, но протопленная с вечера кирпичная печь сохраняла тепло до утра.

Сегодня традиционные печи снова востребованы благодаря развитию частного строительства и популярности загородных домов.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

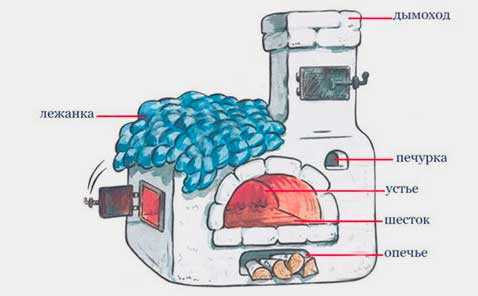

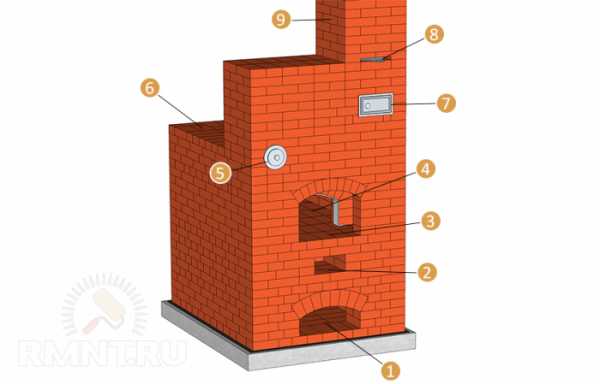

Элементы устройства, чертежи

  • Устье — отверстие перед топочной камерой.
  • Горнило — камера, где сгорает топливо (дрова).
  • Под — основание горнила, туда закладывают топливо, там же готовятся некоторые блюда.

Фото 1. Чертёж русской печи с лежанкой и варочной плитой. Наглядно показано устройство печки с разных сторон.

  • Заслонка — обязательный элемент, плотно закрывающий вход в горнило, перекрывающий поступление воздуха.
  • Шесток — площадка перед устьем, удобная для того чтобы ставить тяжёлые горячие горшки, вынимаемые из печи.
  • Лежанка — полати, расположенные традиционно на высоте человеческого роста.
  • Дымоход — вертикальная труба, которая выводит дым и горячий воздух наружу.
  • Задвижка — частично перекрывает дымоход при необходимости, усиливая тягу.
  • Щиток — дымосборник, ведущий к трубе. Его так

ogon.guru

Пошаговая инструкция +Фото и Видео

В прошлом веке русская печь была многофункциональным устройством. Это обогрев комнат в зимнее время, в тоже время это горячая и полезная пища, возможность сохранения урожая за счет сушки, и бытовые удобства в виде горячей воды. Нельзя утверждать, что русская печь из кирпича идеальное устройство. Минусом печи в качестве отопления является неравномерный нагрев. Современные печки конструируются так, чтобы прогревать комнату на всю высоту.

Русская печь состоит из следующих деталей и элементов:

  1. Опечек – применяется для хранения и сушки дерева.
  2. Холодная печурка — незначительное углубление, в котором хранится различная посуда.
  3. Шесток — площадь, на которую можно поставить горшок.
  4. Под — это пол варочной камеры. Обладает легким уклоном к устью, для удобного движения тяжелой посуды. Его нужно качественно отшлифовать.
  5. Варочная камера — место, для закладки дров, и готовки пищи. У свода горнила также есть уклон.
  6. Перетрубье — камера над шестком. Труба дымохода расположена выше.
  7. Душник — специальное отверстие, для подключения трубы самовара.
  8. Вьюшка — перекрывающая дверца дымохода.
  9. Лежанка — горизонтальная поверхность, располагается позади дымохода. На ней можно легко спать в зимнее время.

Более распространенной в настоящее время является усовершенствованная русская печь. Отличается она прогревом подтопочной части, за счет чего обогрев комнаты становится более комфортным.

Кладка русской печи своими руками

Для кладки топочной части применяют огнеупорный кирпич, выполненный из шамотной глины. Оставшаяся часть конструкции кладется из керамического кирпича.

Практически в каждой печи есть металлические, либо чугунные детали, например, дверцы и заслонки. Их можно также приготовить в определенном количестве. Вам понадобятся следующие элементы:

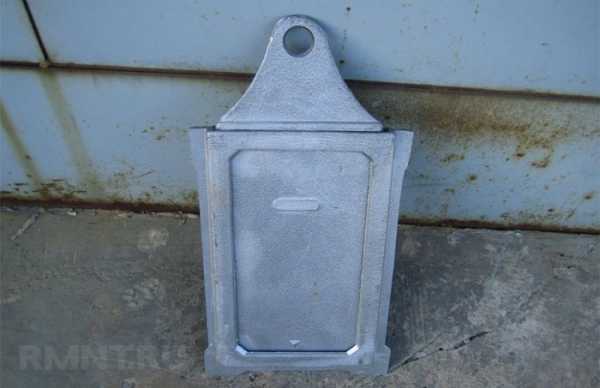

  1. Двери: топочная и поддувальная, а также прочистная дверка, вентиляционная для дымовой трубы.
  2. Колосниковая решетка;
  3. Металлические задвижки;
  4. Вьюшка;
  5. Заслонка горнила;
  6. Водогрейная коробка;
  7. Плита;
  8. Стальные полосы.

Для закладки определенных деталей — арок и сводов — нужны шаблоны легкоразборные. Их выпускают из деревянных и фанерных элементов и деталей.

Приготовление кладочного раствора

Кладочный раствор, в отличие от обычного, для печных работ готовить гораздо труднее. Купить можно и готовую смесь в  магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно будет приготовить самостоятельно.

Растворы для кладки печей подбираются в зависимости от типа применяемого кирпича:

  • Если для кладки используется полнотелый кирпич марки М150, то применяют глинопесчаный раствор. Его же применяют для облицовки печи специальной керамической плиткой;
  • Для укладки тугоплавкого кирпича применяют растворы на основе специальной тугоплавкой глины с добавкой песка;
  • При применении шамотного кирпича используют растворы из огнеупорной глины;
  • В промежутке чердачного помещения кирпичные трубы кладутся с применением цементно-песчаного раствора;

Глина — это мягкая нерудная горная порода, из нее можно слепить скульптуры, различную посуду, производить плитку и т.д. Для проверки глинистого раствора используют способ при котором глиняное тесто скатывают тонким жгутиком, и пробуют его согнуть. Чем меньше будет радиус изгиба, тем лучше ваш раствор.

Второй способ: из такого же теста нужно скатать шарик и осторожно сжать его между двух специальных дощечек. Если сжать шарик на треть, то глина начнет покрываться маленькими трещинами. Но если шарик рассыпался, то раствор плохой.

Приготовление глиняного раствора

Для постройки и росписи русской печи на даче своими руками вам понадобится 3,5 м3 раствора. Для этого берется определенное количество компонентов и разводится водой.

Вы можете применять железную бочку в качестве тары. Глину замочите в воде и подержите пару дней. Далее добавьте песок, и весь раствор тщательно перемешайте ногами (предварительно надев резиновые сапоги), до однородности смеси. Так как ширина швов кладки не более 3 мм для шамотного кирпича, все крупные камешки нужно удалить из раствора.

Фундамент печи

Так как русская печь считается массивным сооружением, ей нужен отдельный фундамент. И поэтому, начинайте строительство печи заранее.

Идеальным вариантом считается плитный монолитный фундамент из специального железобетона. Данный фундамент не связан с фундаментом дома и является независимым строением.

Строительство его осуществляется по обычной технологии. Перед началом установки фундамента, укладывается гидроизоляционный слой — рубероид, сложенный в несколько слоев.

Обычно печь располагают у внутренней стены, которая имеет мелко заглубленный фундамент. Для независимости фундаментов необходимо между ними оставить зазор примерно 5 см, и в него засыпать песок. А верхний край фундамента не должен доходить до уровня пола на 14 см.

Если печь разместить у наружной стены, на заглубленном ленточном фундаменте, то необходимо будет котлован расширить и произвести песчано-гравийную засыпку с тщательной трамбовкой. Далее  устраивается плитный фундамент печи с определенным зазором от основания дома, так называемой отступкой. В нее засыпают песок, а ее торцевые стенки формируют кирпичной кладкой.

Если вы решили установить печь в проеме, то нужно просто соединить концы нижнего венца. Сделать это можно с помощью полос стали, которые кладутся на бревна с двух сторон и стягиваются специальными болтами. Далее проем обрамляется специальными деревянными стойками. Обязательно между ними и будущей печью должен быть циркуляционный зазор, называющийся еще разделкой. Под стеной в фундаменте дома должен быть предусмотрен промежуток, который будет равен ширине основания печи с каждой стороны.

Кладка русской печи своими руками порядовка

Главное требование к  кладке печи — это герметичность. Именно поэтому на печь идут только целые кирпичи без каких-либо трещин, а швы делают тонкими — не больше 5 мм. Не стоит добиваться воздухонепроницаемости при помощи обмазывания глиной всех стенок печи с внутренней стороны — это снизит теплопроводность и увеличит отложения копоти и сажи. Помимо этого, глина отслаивается и забивает каналы внутри печи, чистить которые будет достаточно проблематично. На сегодняшний день применяются следующие методы:

  • кладка в кирпич — при данном методе толщина стенки будет ровна длине кирпича;
  • кладка в полкирпича — здесь кирпич будет укладываться плашмя вдоль стенки;
  • кладка в четверть — т.е. кирпич будет укладываться на ребро.

Перевязка швов будет идти благодаря применению в углах поочередно тычковой и ложковой кладки либо не полноразмерного строительного материала.

Если используют керамический кирпич, его нужно предварительно вымачивать, так как он будет «вытягивать» всю влагу из раствора.

В процессе укладки обязательно убирайте излишки смеси, и особенно на внутренних сторонах печи. Внешние стенки печи укладывайте «в кирпич», а внутренние —«в полкирпича». Кладка рядов  — это порядок действий кладки в каждом последующем ряду. За счет данного процесса русскую печь может соорудить любой желающий.

Первый ряд кладут из пережженного кирпича, он мало впитывает влагу. Для первого ряда углы выкладываются из обрезанных кирпичей.

Второй ряд начинается с кладки стен печи, укладываются прочистки спереди и с левой стороны. На фронтальной части с правой стороны печи формируют, как правило, зольник.

В третьем ряду чистки слева закладываются без раствора. С передней стороны устанавливают дверцы поддувала и прочистки. Дверцы монтируют при помощи пережженной стальной проволоки, она устанавливается в пропилы в кирпичах и скрепляется кладочным раствором.

В четвертом ряду перекрываются подовые каналы.

На пятом ряду устанавливают решетку колосника малой топки. Для установки внутренней части топливника применяют огнеупорный кирпич, он также кладется без использования раствора.

Далее идет ряд установки водонагревательного бака слева, и продолжается кладка топливника из специального огнеупорного кирпича.

В седьмом ряду идет установка колосниковой решетки топки плиты, монтируются стенки печи и первого топливника. Правую стенку нужно укрепить при помощи стальной полосы.

В восьмом и девятом ряду продолжаются кладки стен и внутренних каналов. Монтируются дверцы топки плиты и маленького топливника.

В десятом ряду будут соединяться своды первого и второго топливника. Перекрывают дно горнила. И каналы дымооборотов выводятся в горнило.

В следующем ряду на переднюю кромку кладки монтируется стальной уголок, сверху устанавливают плиту. Пространство правого топливника перекрывают специальной съемной колосниковой решеткой.

В двенадцатом ряду начинается укладка передних стенок горнила  и боковых стенок плиты с использованием огнеупорного кирпича. Монтируется заслонка горнила. Слева от печи начинают формировать нижнюю часть дымохода.

Далее нужно сделать шаблон арки из дерева и фанерных листов. По ним будут выкладываться своды арки.

С 13 по 16-й ряд продолжается укладка стенок печи и перекрывается устье горнила.

В семнадцатом ряду начинается определенное сужение свода горнила и расширение основного дымохода. А задняя стенка печи при этом укрепляется при помощи стальной стяжки.

В 18-ом ряду будет перекрываться свод горнила, и начнется укладка передней стенки печи, которая образует перетрубье.

В 19-ом ряду передняя стенка горнила укрепиться с помощью стяжки, идет установка стенок выше горнила, образуя определенное пространство для засыпки.

Далее свод горнила полностью засыпается песком и хорошо уплотняется. Это нужно для увеличения теплоемкости и обеспечения качественного выпекания хлеба.

В 21-ом ряду печь перекрывается, а перетрубье будет понемногу сужаться в сторону дымохода.

С 22 по 23-й ряды идет кладка дымохода и определенное сужение перетрубья.

В 24-ом ряду: перетрубье перекроется специальной вентиляционной заслонкой.

С 25 по 26-й ряд зазор над перетрубьем соединяется с дымоходом.

Далее кладка идет в зависимости от высоты комнаты: снаружи дымоход будет сужаться ступенькой перед потолком, и далее будет формироваться труба, которая будет проходить через перекрытие и кровлю. На этом и заканчивается строительство русской печи своими руками.

Осталось только выложить трубу над поверхностью крыши — и можно смело начинать топить!




ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Русская печь своими руками: чертежи и порядовка (+Фото)

Русская печь (духовая) — уникальное сооружение наших предков, которое не только греет, но и кормит, лечит, а также проветривает помещение. При многовариантности в деталях формы основные ее составляющие остаются неизменными. В статье мы рассмотрим конструкцию русской печи и ее порядовую кладку.

Еще до введения современной системы измерения традиционные размеры русской печи исчислялись в аршинах. 1 аршин примерно равен 71 см. В ширину печь имела 2 аршина, в длину — 3, а высота основного тела печи от основания опечья до лежанки составляла 2,5 аршина.

Конструкция русской (духовой) печи

В печи можно выделить три основные составляющие:

Фундамент.

Корпус.

Дымовая труба.

Фундамент

Наши предки использовали для устройства фундамента бутовый камень или перекаленный кирпич. Не отходя далеко от традиций прошлого, рассмотрим вариант бутобетонного фундамента под корпус печи.

Глубина заложения фундамента под печь зависит от свойства грунтов, отапливается ли здание в холодный период времени, каков уровень грунтовых вод. В случае непостоянного прогрева здания глубина подошвы фундамента предусматривается ниже глубины промерзания грунта в наиболее холодное время.

Русская печь своими руками: чертежи и порядовка 1 — подошва фундамента; 2 — бутовая кладка; 3 — глубина закладки; 4 — гидроизоляция; 5 — уровень пола; 6 — массив печи

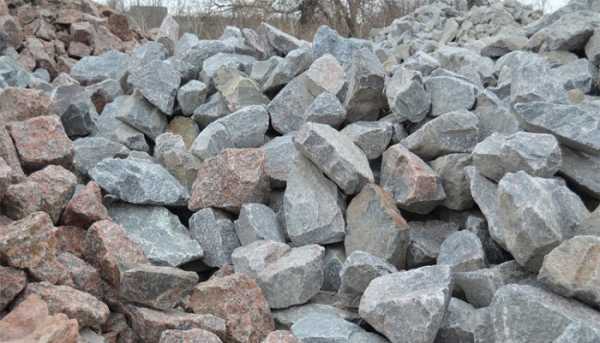

Бутобетон состоит из бетонной смеси и бутового камня. Для фундамента достаточно использовать бетонную смесь М200. Бетонная смесь М200 получается при следующем составе:

цемент М400 — 1 часть;

песок — 2 части;

гравий или щебень фракции менее 3 см — 4 части.


Целебная сила русской печи

Для изготовления бетона песок берется с минимальным количеством органических, глинистых, пылевидных, слюдяных примесей, которые значительно понижают прочностные и морозостойкие свойства бетона.

Вода вливается в сухую смесь цемента, песка и гравия постепенно, при постоянном перемешивании ингредиентов до достижения необходимой подвижности смеси. В этом случае объем воды примерно равен объему взятого цемента.

Фундамент под печь можно сооружать как с помощью опалубки, так и безопалубочным способом при плотных неосыпающихся грунтах и глубине подошвы фундамента менее 1,25 м. В случае безопалубочного устройства размер котлована должен соответствовать размеру фундамента. Под подошву фундамента необходимо уложить слой утрамбованного щебня толщиной не менее 10 см.


Как сделать русскую печь? (Видео)

Бутобетонная кладка представляет собой процесс втапливания бутового камня в слой уложенного бетонного слоя высотой 20 см. Бутовый камень должен быть меньше 30 см, его погружают в слой бетона на глубину больше 1/2 его высоты. Зазор между укладываемыми камнями, а также между камнем и опалубкой составляет 4–6 см. Когда слой бута полностью уложен, настилается следующий слой бетона и процесс втапливания камня повторяется.

Для достижения полноценного качества бетонных работ перерывы в процессе устройства фундамента допускаются, только когда промежутки между камнями заполнены бетоном последнего слоя. В сухую, ветреную или жаркую погоду при перерывах в работе более суток для предотвращения быстрого высыхания поверхность бетона покрывают каким-либо материалом (можно толем) и 3–4 раза в день смачивают водой. Перед возобновлением работы поверхность последнего слоя очищается от загрязнения и смачивается водой.

Бутовый камень можно заменить обломками красного кирпича или кусками бетона, заполнителем же бетонной смеси может быть кирпичный щебень. Камни, обломки кирпича до погружения их в бетонную смесь должны быть тщательно очищены от загрязнений. В сухую и жарку погоду в случае использования битого кирпича обломки перед укладкой вымачиваются в воде.

Сроки набирания бетоном прочности зависят от его температуры. При температуре 10 °С за первые сутки он наберет примерно 10% своей полной прочности, за 7 дней примерно 60%, а за 28 дней — 85%. При увеличении температуры бетона сроки его полного набирания прочности сокращаются. Приступать к кирпичной кладке на поверхности фундамента необходимо не ранее чем спустя 14–28 дней.

Корпус печи

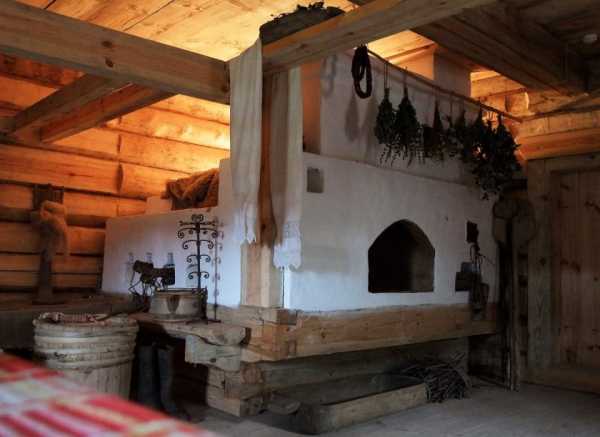

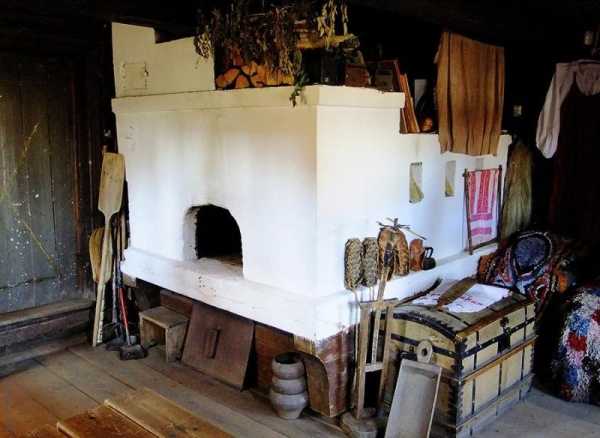

В русской избе печь устанавливали в углу недалеко от двери. От одной стены отступали примерно 20 см, а от другой, где находилась входная дверь, примерно 1 метр. В этом месте часто обустраивали чулан, где хранили продукты и кухонную утварь.

На поверхность фундамента, набравшего прочность, укладывается 2 слоя гидроизоляционного материала (рубероид, толь или др.). Далее выкладывается основание печи (опечье). В классической русской печи прошлого для этого использовали деревянный брус или бревно.


Современная и древняя русская печь

Русская печь своими руками: чертежи и порядовка 1 — подпечье; 2 — подшесток; 3 — шесток; 4 — под; 5 — душник; 6 — перекрыша; 7 — полудверка; 8 — задвижка; 9 — труба дымохода

Подшесток служил для хранения кухонной утвари, а в подпечье укладывали инвентарь для печи (ухваты, кочерги, сковородники). Сейчас эту часть печи выкладывают преимущественно из кирпича (глиняного обыкновенного). Причем использовать нужно полнотелый. Кирпич бывает лицевой и рядовой. Лицевой используется для облицовки, рядовой — для внутренней кладки печи. Для поверхностей, соприкасающихся с открытым огнем, необходимо применять огнеупорный кирпич (шамотный), который выдерживает температуры более 1300 °С.

Глино-песчаный раствор

Количество песка в глино-песчаном растворе определяется в зависимости от жирности глины (жирная — 2–4% песка, средняя — 15% песка, тощая — 30% песка). Чтобы добиться наиболее качественной кладки, песок необходимо брать просеянный сквозь сито с ячейками 3х3 мм.

Пропорции глино-песчаного раствора:

Жирная глина: 1 ведро глины, 2,5 ведра песка.

Средняя глина: 1 ведро глины, 1,5 ведра песка.

Тощая глина: 1 ведро глины, 1 ведро песка.

Для приготовления раствора в емкость кладут несколько ведер размельченной глины и заливают ее водой на 24 часа. Затем в размокшую глину добавляют порционно нужное количество песка, постоянно перемешивая до однородной консистенции.

Инструменты для печных работ

Русская печь своими руками: чертежи и порядовка 1 — угольник; 2 — кирка; 3 — печной молоток; 4 — уровень; 5 — линейка; 6 — мастерок; 7 — отвес

Материалы

Конструкция самого опечья выполняется из глиняного обыкновенного кирпича на цементно-песчаном растворе на основе цемента М400, пропорцией: 1 часть цемента и 3 части песка. Необходимую подвижность раствора можно проверить, поместив часть его на штык лопаты под углом 45°. В этом положении готовый раствор стекать не должен. Перед началом кладки кирпичи вымачивают для лучшего сцепления с раствором.

Для всей конструкции печи потребуется примерно от 1500 до 2500 штук кирпича, в том числе и огнеупорного, в зависимости от высоты помещения и конструкции крыши. Потребление глины и песка в растворе составляет около 80 ведер. Из печной фурнитуры потребуются: вьюшки, задвижки и полудверки.

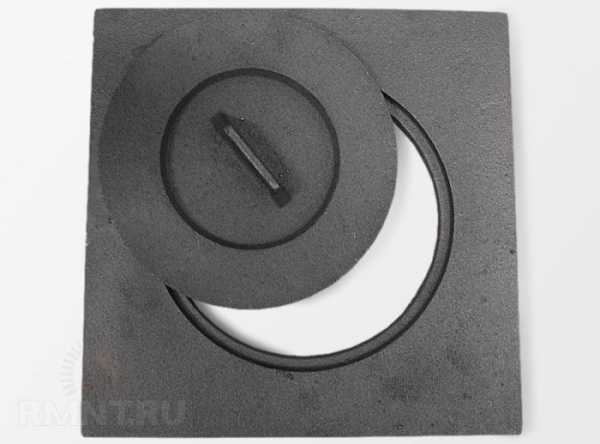

Вьюшка устанавливается между хайлом и трубой, чтобы перекрыть проход горячим газам из горнила для сохранения тепла в печи. В месте установки вьюшки делается проем для закладки полудверки, которая может использоваться и как естественная вентиляция помещения.

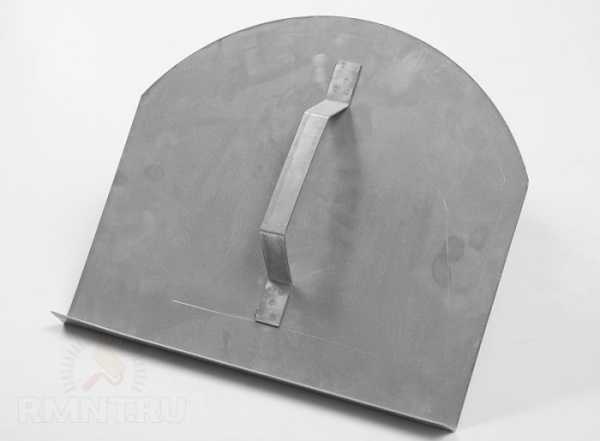

Заслонки для печи необходимы для того, чтобы прикрывать устье, регулируя тепловой процесс в печи.

Задвижка устанавливается над вьюшкой, чтобы регулировать тягу в трубе и предотвращать возможность холодному воздуху из трубы опускаться вниз.

Порядовки

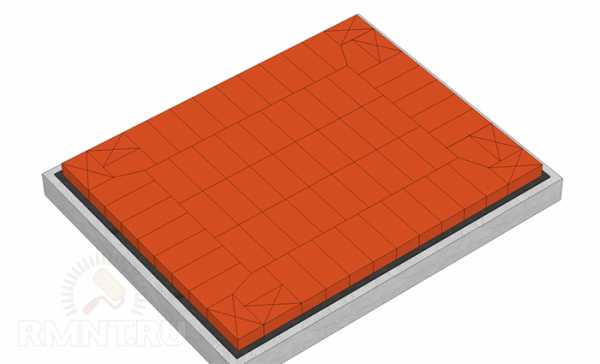

Первый ряд укладывается на гидроизоляцию фундамента. В углах применяются кирпичи размером в 3/4 и скошенные кирпичи для лучшей перевязки последующих рядов кладки. Вся конструкция опечья выкладывается на цементно-песчаном растворе.

Второй ряд — начало кладки стенок опечья.

Третий ряд. Продолжается устройство стенок опечья с применением кирпичей размером в 3/4.

Четвертый ряд выкладывается согласно приведенной порядовке и предполагает применение скошенного кирпича для опоры (пяты) арки подпечка.

Пятый ряд кладется с применением кирпичей размером в 3/4 в углах печи, скошенных кирпичей для опоры арки. Здесь же выкладывается арка подпечка. Предварительно изготавливается деревянный шаблон, который вставляется в проем подпечка.

Шестой ряд выкладывается согласно приведенной порядовке. Заранее изготавливается деревянный шаблон свода опечья, который вставляется во внутреннюю часть кладки. В процессе изготовления шаблона необходимо предусмотреть его легкую разборку по окончании кладки свода опечья. Для плотного прилегания шаблона к стенкам кладки внизу вбивают 1–2 распорки.

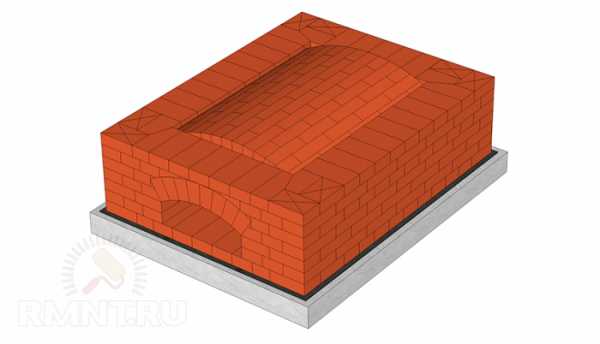

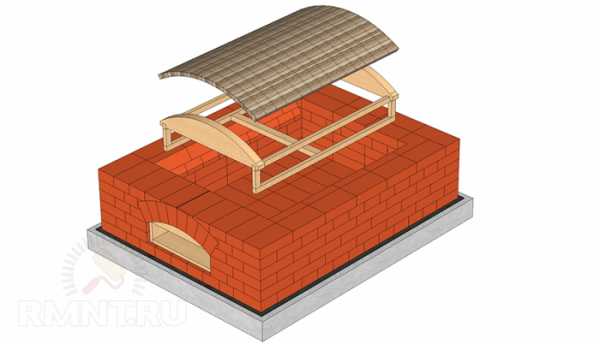

Седьмой ряд предполагает укладку свода и последующего ряда. Свод начинают выкладывать с обеих сторон, постепенно двигаясь к середине. Последний кирпич называют замковым, его роль — создание напряжения сжатия в основании свода, что и обеспечит прочность такой конструкции. В связи с этим последний кирпич вставляется в промежуток меньше 1/4 кирпича с помощью киянки. Кирпичи в своде укладываются как можно плотнее друг к другу, поэтому швы внизу делаются как можно меньше, а верхние зазоры выполняются одинакового размера, в которые по возможности можно втапливать осколки кирпича.

Восьмой ряд предусматривает один слой кладки стен опечья согласно приведенной порядовке с обустройством площадки холодной печурки.

Девятый ряд. Помимо одного ряда стен выкладываются еще и стенки печурки.

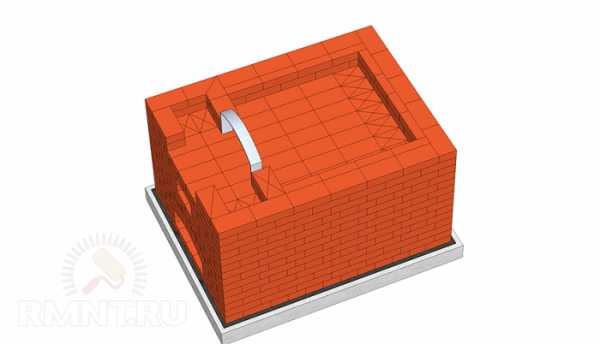

Десятый ряд завершает кладку стен опечья. Для лучшей изоляции холодной части печи от ее горячей части внутреннее пространство засыпают сухим прокаленным песком до верхней границы этого ряда.

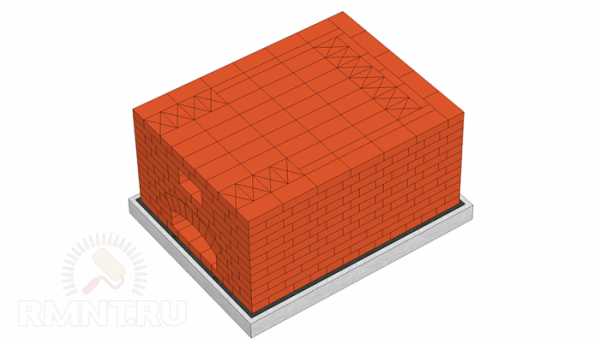

Одиннадцатый ряд перекрывает опечек полностью с применением доборного и скошенного кирпича. С этого ряда цементно-песчаный раствор заменяется на глино-песчаный.

Двенадцатый ряд начинает устройство горячей части печи (под, шесток). Поэтому все поверхности, соприкасающиеся с огнем, необходимо выполнять из огнестойкого кирпича, размеры которого совпадают с размерами обыкновенного. Поверхность пода должна быть ровной. Для этого ее шлифуют с помощью мелкого песка и кирпича, удаляя все неровности кладки. Кроме того, для удобства убирания углей с пода, его поверхность делают с уклоном в сторону устья.

Тринадцатый ряд закладывает варочную камеру и шесток. Здесь же устанавливается дуга устья из закаленного металла. Прикрепленная к ней закаленная стальная проволока закладывается в кладку.

Четырнадцатый, пятнадцатый и шестнадцатый ряды выстраивают стенки горнила и шестка.

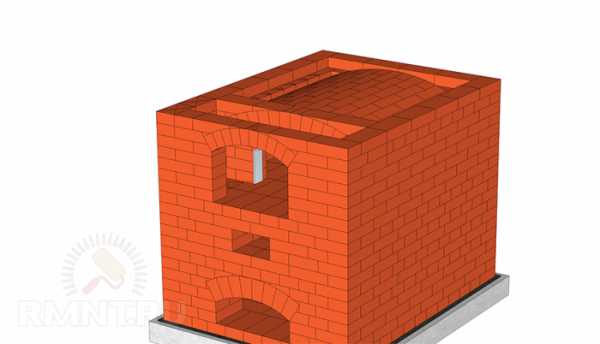

Семнадцатый ряд является завершающим в кладке устья с арочным сводом. На этом этапе выкладываются пяты из скошенного кирпича, которые являются опорами для кирпичного свода варочной камеры, а также вставляется опалубка свода варочной камеры.

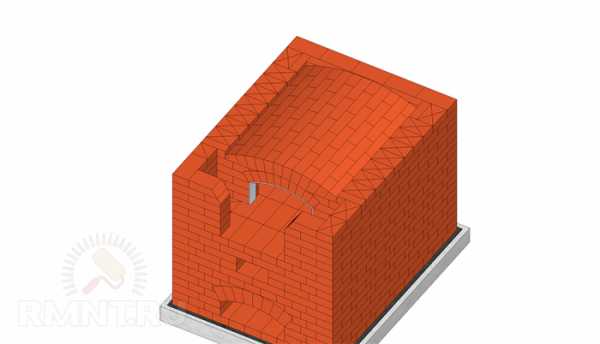

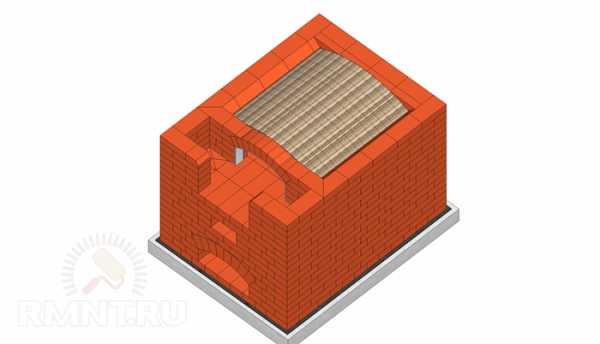

Восемнадцатый ряд выкладывается по принципу свода, который описан в седьмом ряду с применением глиняно-песчаного раствора и огнеупорного кирпича.

Девятнадцатый ряд предполагает наращивание стенок и арки шестка.

Двадцатый ряд продолжает наращивание стен, а также частично перекрывает отверстие над шестком, оставляя канал для перетрубья. Внутреннее пространство над варочной камерой заполняется сухим прокаленным песком.

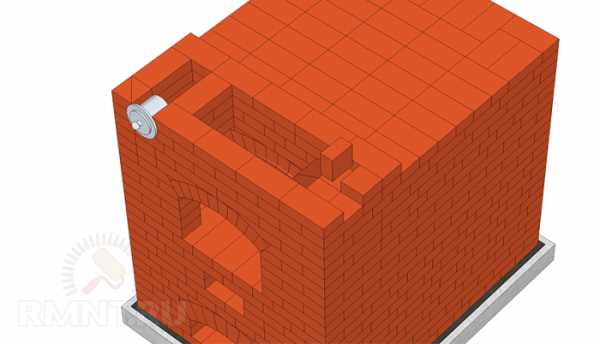

Двадцать первый ряд перекрывает горнило. Канал перетрубья несколько уменьшается для устройства выступа, который препятствует проникновению искр из варочного пространства в трубу. Здесь же начинается закладка канала самоварника.

Двадцать второй ряд завершает устройство перекрыши. В канал самоварника устанавливается душник. Стальная проволока на его втулке заделывается в кладку.

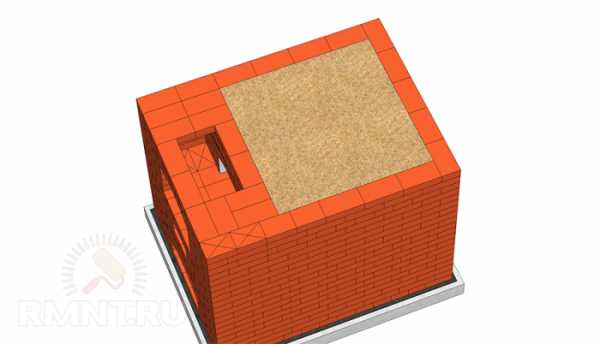

Двадцать третий ряд предполагает кладку канала перетрубья и самоварника. Здесь же крепится душник с помощью стальной закаленной проволоки. В этом ряду делается небольшой проем для убирания сажи с выступа канала, который прикрывается 1/2 кирпича, поставленного на ребро и обмазанного глиняным раствором. Во время чистки этот кирпич выбивается, а по окончании чистки он заменяется новым. Сейчас часто ставят вместо кирпича специальную металлическую заглушку.

Двадцать четвертый ряд является продолжением кладки вышеперечисленных каналов.

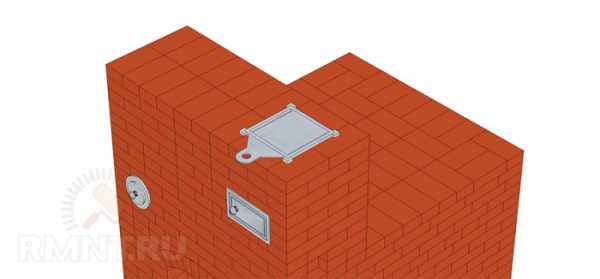

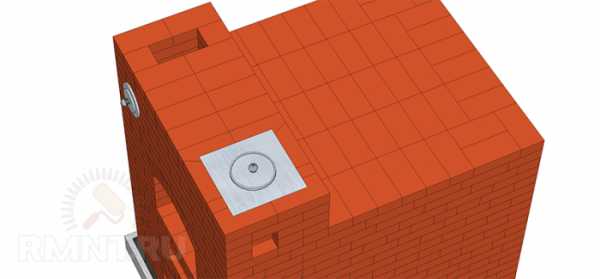

Двадцать пятый ряд. В этом ряду выделяется канал для установки вьюшки.

Двадцать шестой ряд предполагает наращивание канала душника, далее перекрывается канал перетрубья и устанавливается вьюшка.

Двадцать седьмой ряд выкладывается, как показано на порядовке. Для доступа к вьюшке напротив нее устанавливается полудверка.

Двадцать восьмой, двадцать девятый и тридцатый ряд предполагают дальнейшую кладку каналов с перевязкой швов.

Тридцать первый ряд, согласно порядовке, соединяет душник и трубу через узкий проход.

Тридцать второй ряд перекрывает душник и канал, соединяющий душник с трубой. Здесь же устанавливается задвижка для тубы над каналом трубы.

Тридцать третий и последующие ряды до потолка предполагают кладку канала трубы.

Не доходя три ряда до потолка, делается разделка для увеличения толщины кирпичной кладки. Это увеличивает пожаробезопасность деревянных конструкций перекрытия и крыши. Далее стояк трубы выкладывается тех же размеров, что и до разделки. Чтобы избежать накопления конденсата на стенках трубы, стояк трубы оштукатуривают по металлической сетке. Когда труба проходит через деревянные конструкции крыши, толщина стенок канала также увеличивается. Верхнюю часть трубы необходимо защитить от проникновения осадков металлическим колпаком. Кладка наружной части трубы ведется на цементно-песчаном растворе. Для прочности ее можно оштукатурить.

1 — разделка; 2 — перекрытие; 3 — утеплитель; 4 — стояк трубы; 5 — металлический лист; 6 — выдра; 7 — шейка трубы; 8 — оголовок; 9 — металлический колпак

Высота наружной части трубы для улучшения тяги зависит от ее расстояния относительно конька крыши.

Топка-просушка печи

Перед полноценной эксплуатацией печи ее необходимо просушить. Первая топка проводится в течение 2-х часов с небольшим количеством топлива. Если печь дает много дыма, то на вьюшке зажигают тоже небольшой огонь, когда он погаснет, вьюшку открывают полностью. После этого печь зажигают вновь, не закрывая трубу на ночь. Процесс топки-сушки длится около недели.



Источник: rmnt.ru


Если вам понравился этот материал, то предлагаем вам подборку самых лучших материалов нашего сайта по мнению наших читателей. Подборку — ТОП о существующих экопоселениях, Родовых поместьях, их истории создания и все об экодомах вы можете найти там, где вам максимально удобно ВКонтакте или В Фейсбуке

Если у вас неправильно отображается страница, не воспроизводится видео или нашли ошибку в тексте, пожалуйста,
нажмите сюда.

ecology.md

Отправить ответ

avatar
  Подписаться
Уведомление о
