Как правильно установить вытяжку над газовой плитой

Какое расстояние необходимо от вытяжки до газовой плиты?


Хотя обычно в домах предусмотрена система вентиляции. Но зачастую она не справляется, должным образом со своими функциями, тем более в такой комнате, как кухня. Когда мы пользуемся газовой плитой, то мы можем столкнуться с неприятными запахами переработанного газа, но это не только неприятный, но и опасный для здоровья. В принципе на печи всегда происходят испарения, которые в себе несут определённые запахи и они будут впитываться в шторы и другие кухонные принадлежности. После чего нужно больше убирать в кухне, а соответственно тратить больше сил и времени.

Как правильно установить вытяжку над газовой плитой

От правильно подобранной модели, будет зависеть экология вашего помещения и комфортабельность проведения времени на кухне.

Существует два вида вытяжных устройств


Начнем с первого вида устройства — это широко известный вид устройства с циркулярным встроенным угольным фильтром. который работает, по простому принципу рециркуляции воздуха. За счет этого воздух не выходит за пределы вашего помещения, а циркулирует, фильтруется и возвращается обратно в помещение. Эти устройства называют повседневными или фильтрующими.

Второй их вид, служит для отвода воздуха из помещения безвозвратно, это специальная вытяжка с принудительным забором нежелательного запаха и дыма. Для этого необходим вывод газовой вытяжки в вентиляционную шахту или на улицу. Вытяжка такого вида предусмотрена для большой кухни крупногабаритных размеров. Такой вид вытяжного устройства заметно выше и качественней, чем у циркулярной. Поэтому такие виды этого устройства, чаще всего устанавливают на кухнях. Тем более в большинстве многоэтажных домов, есть вентиляционные шахты, что упрощает установку такого оборудования.

Основные рекомендации по монтажу

На какой высоте вешать вытяжку? Высота вытяжки над газовой плитой должно быть не менее 65-70 сантиметров.

Размеры заборной части, желательно должны соответствовать размерам кухонной плиты.

Электрическая розетка должна размещаться в соответствующем месте над плитой и так, чтоб на неё не попадал жар от плиты.

Гофра труба, должна иметь по возможности минимальный изгиб, для хорошего прохождения воздуха. Тогда при включении механизма не будит потери КПД устройства.

Как повесить вытяжку?

Установка вытяжки с циркулярным фильтром не требует самых особых навыков или специального обучения и особых усилий. Для установки, нам потребуется обычный уровень. Как мы помним расстояние от вытяжки до плиты 65 — 70 см. Поэтому отмеряем нужную нам высоту и аккуратно чертим ровную линию. Затем отмеряем рулеткой расстояние от отверстия к отверстию для крепления, которые находятся на самой вытяжке. Переносим эти размеры на нашу линию, так чтоб она располагалась точно над плитой. Далее, перфоратором бурим отверстия. В отверстия вставляем пластиковые пробки и прикручиваем к ним наше оборудование.

Некоторые решают прикрутить вытяжку к навесному шкафу. В таком случае мы, по такому же принципу, отмечаем на нужной нам высоте, куда прикрутить оборудование и крепим её саморезами по дереву.

Если вы устанавливаете вытяжку с принудительным отводом воздуха в вентиляционную шахту, то важно установить гофру или пластиковую трубу так, чтобы соединение конца трубы было крепким и без отверстий, чтобы не было потери КПД.

Принципиально важно, чтобы диаметр трубы соответствовал воздухозаборному отверстию в стене, для избежания потери качественной мощности откачки воздуха. После завершения процедуры установки оборудования, следует его протестировать в действии для проверки правильной установки вытяжки.

Советы мастеров


В случае если вам при какой-то необходимости понадобится отдельная розетка для подключения вашего оборудования, то все подводящие к ней провода желательно спрятать в кабельный канал или в элементы кухонной гарнитуры. Возможно также скрыть в декоративных элементах отделки кухонного помещения.

Если на месте крепления у вас приклеена плитка, то будьте очень осторожны когда делаете отверстия, чтобы не разбить ее. Для этого лучше использовать специальные свёрла.

Заранее предусмотреть в линии электропитания срабатывающее устройство-автомат для аварийного отключения прибора, в случае перепада напряжения при аварийной ситуации.

Техническое обслуживание

Вне зависимости от того, какую вытяжку вы купите дорогую или дешевую, соответственно качественную или не очень, если её не обслуживать должным образом, то может произойти поломка деталей вентиляции. При таких поломках оборудование может продолжать работать, но происходит снижение КПД вентилируемой системы. Соответственно помещение не вентилируется должным образом, поэтому за возникшим вопросом «как монтировать вытяжку в кухонном помещении», следует вопрос «как ее правильно обслуживать?».

Если вытяжка имеет в своей конструкции встроенный угольный фильтр, то необходимо своевременно делать его замену. О сроках эксплуатации читайте на инструкции к фильтрам. Это является самым главным правилом для подвесных вытяжек, которые относятся к фильтрующим приборам. В данном случае фильтр является «сердцем» прибора. Поэтому следите за ним и регулярно его меняйте.

  • Регулярно мойте вытяжку. На ней быстро скапливается гарь, жир и т. п.
  • Следите за тем, чтобы крепление на трубе было прочным и не появлялось люфта на стыках трубы.
  • Искренне надеемся, что эта статья поможет разобраться вам как правильно смонтировать вытяжку, а также правильно эксплуатировать и обслуживать ее, чтобы насладиться свежим воздухом в вашей повседневной кухне.

    Как правильно установить вытяжку на кухне

    Зачастую, чтобы установить вытяжку на кухне и подключить ее к вентиляционной и электрической сети, домовладельцы нанимают мастеров. Их работа стоит денег, за исключением случаев, когда вам удалось приобрести бытовой прибор по акции с бесплатным монтажом. Между тем процедура установки и подключения не настолько сложна, ее можно спокойно выполнить и своими руками. В данном материале мы разберемся, как нужно правильно монтировать вытяжки различных типов в частном доме или квартире.

    Правила установки

    Независимо от того, какой вытяжной агрегат вы приобрели на свою кухню, существует ряд правил по его размещению, креплению, а также подключению к вентиляции и электросети. В связи с этим совет первый: внимательно изучайте инструкцию по эксплуатации, прилагающуюся к изделию.

    Обычно в ней не только перечислены все правила монтажа и присоединения конкретной кухонной вытяжки, но и приводится схема, в соответствии с которой это нужно делать. Мы же дадим более общие указания:

    • нужно заблаговременно проложить проводку и поставить розетку не далее, чем 90 см от места монтажа прибора. В идеале она должна иметь заземляющий контакт;
    • вместе с вытяжкой надо приобрести воздуховод того же диаметра, что и выходной патрубок изделия. Уменьшать диаметр не рекомендуется, это снизит производительность вентилятора;
    • при размещении кухонной вытяжки над электрической или газовой плитой необходимо проследить, чтобы их оси совпадали;
    • монтаж встраиваемого аппарата производится после того, как все шкафы стоят на своих местах;
    • гофрированный воздуховод для подключения к вентиляции можно ставить, когда расстояние от прибора до вытяжного отверстия составляет не более 1 м;
    • для присоединения к вытяжной шахте следует использовать вентиляционную решетку с посадочным патрубком, как показано на фото:

    Пластиковая решетка с присоединительным патрубком играет важную роль. Она обеспечивает работу естественной вентиляции в то время, когда вытяжка отключена. Глухой переходник без решетки затруднит эту работу, так как воздуху придется преодолевать фильтры аппарата. Однако, можно применить схему с обратным клапаном, о ней будет сказано ниже.

    Гофрированные трубы очень удобны в монтаже, но имеют высокое аэродинамическое сопротивление, поэтому воздуховод длиной более 1 м станет влиять на производительность агрегата в целом. К тому же гофру тяжело очищать от пыли. Длинные каналы принято прокладывать из гладких пластиковых труб круглого или прямоугольного сечения, как это сделано на фото:

    Высота установки вытяжки над плитой

    Этот параметр большую важность и пренебрегать им нельзя. Кухонная вытяжка, установленная слишком низко над газовой плитой, создаст вам массу неудобств, хотя и будет действовать очень эффективно. И наоборот, при большой высоте монтажа вы получите максимальный комфорт во время приготовления пищи. При этом половина выделяющихся паров не попадет под колпак и станет распространяться по кухне. Если вас принуждают к этому условия интерьера, то следует покупать прибор повышенной производительности.

    Совет. В подобных случаях практикуется установка вытяжки наклонного типа, ее можно опускать ниже уровня подвесных шкафов без ущерба для гармонии интерьера.

    В соответствии с нормами высота вытяжного устройства над плитой, использующей природный газ, должна составлять не менее 65 см. Понятно, что четко выдержать этот интервал не всегда удастся, поэтому на практике шкафы и встроенные вытяжки размещают на расстоянии от 65 до 75 см до варочной поверхности. Иное дело – высота монтажа над плитой, работающей от электричества. Поскольку в этом случае не выделяется продуктов горения, то она может быть снижена до 47 см.

    Рекомендации по выполнению работ

    По способу установки кухонные устройства для удаления воздуха делятся на такие виды:

    Проще всего осуществить монтаж вытяжки подвесного типа, сюда относятся также каминные и островные приборы. Разница только в месте крепления – к стене или потолку. Когда оно определено в соответствии с размерами изделия, можно приступать работе, причем операцию удобнее всего выполнять с помощником. Сначала нужно снять всасывающую панель и жировые фильтры подвесного аппарата, а потом вдвоем приложить его к стене, выверив по месту.

    Выравнивать корпус четко по уровню необязательно, это не повлияет на работу агрегата. Важно, чтобы вытяжка визуально висела ровно по отношению стенам, шкафам и другой мебели на кухне. Помощник поддержит ее за корпус в нужном положении, а вы карандашом отметите на стене точки будущих отверстий. Затем отложите аппарат в сторону, просверлите стену в намеченных местах и забейте пластмассовые дюбеля. Затем остается только подвесить вытяжку и присоединить ее к вентиляции.

    Совет. При закреплении не стоит сразу же затягивать саморезы. Как правило, отверстия в корпусе позволяют регулировать его по высоте. Подвесив прибор, стоит еще раз визуально проверить его положение, откорректировать и потом затянуть саморезы.

    Произвести установку вытяжки своими руками вы можете и в одиночку. Придется вооружиться рулеткой, тщательно вымерять и разметить отверстия на стене, а потом уж приступать к сверлению. Что касается наклонных и каминных вытяжек, то тут добавляется работа по подгонке и креплению декоративного кожуха. В некоторых ситуациях его приходится даже подрезать, хотя правильнее выбрать изделие необходимой высоты еще в магазине.

    В каком-то смысле ставить встраиваемую вытяжку легче. Выверять ее по высоте не придется, поскольку она монтируется в шкаф. Последний нужно снять и проделать 2 отверстия под воздуховод, для чего понадобится электрический лобзик. На крайний случай можно обойтись и без него, сделав проемы квадратными с помощью ножовки, они все равно будут не видны. После чего шкаф можно повесить назад, а потом привинтить к нему вытяжку.

    Схема подключения вытяжки

    Присоединить агрегат к электросети несложно, процедура заключается в установке розетки в удобном месте. Важно, чтобы провод не болтался над плитой или в другом месте, портя внешний вид вашей кухни. Другое дело – подключение вытяжки к вентиляции. Простейший вариант – решетка с присоединительным патрубком, закрепляемая в проеме вентиляционного канала квартиры. Гофра надевается на патрубки и фиксируется зажимными хомутами. Стыки не помешает обмотать самоклеящейся фольгой для герметичности.

    Чтобы установить длинный воздуховод из пластика, надо заранее промерить расстояние, нарисовать схему и купить все элементы – прямые участки, колена и тройники. Собрать систему несложно, детали плотно вставляются одна в другую. Способ годится как для подвесной, так и встроенной вытяжки, когда шахта располагается далеко от места установки.

    Когда вместо решетки с патрубком планируется поставить глухой переходник, то можно реализовать схему с обратным клапаном. Для этого потребуется купить тройник и сам клапан, а потом смонтировать, как показано на рисунке:

    В частных домах вентиляция может быть организована иначе, без вытяжной шахты. Тогда вытяжка на кухне присоединяется к сборному горизонтальному каналу, идущему из ванной.

    Здесь тоже не обойдется без обратного клапана, иначе вентилятор погонит воздух с кухни в ванную. Как это правильно сделать, изображено на схеме:

    Схема монтажа без подключения к вентиляции

    Установка этого типа приборов облегчается отсутствием воздуховода, присоединяемого к общей вытяжной системе. Здесь все дело в фильтрации загрязненного воздуха, он проходит очистку и возвращается обратно на кухню, а не выбрасывается наружу. Разница видна на представленной ниже картинке:

    Соответственно, вытяжки без подключения к вентиляции можно ставить в любом месте частного дома или квартиры, крепить к потолку или стенам. Схема монтажа кухонной вытяжки довольно проста и заключается в способе крепления. Методику подвешивания к стене мы изложили выше, а к потолку устройство подвешивается с помощью специальных декоративных шпилек с кронштейнами.

    При установке вытяжного устройства без подключения к вентиляции на потолок важно правильно определить место крепления подвеса. Придется тщательно замерить все расстояния, даже разметить контур корпуса на потолке. Проверить совмещение контура с плитой можно с помощью отвеса. Затем производится крепление самого аппарата и подключение к электросети.

    Заключение

    Как видите, монтаж и подключение кухонной вытяжки – не самая сложная процедура и может спокойно выполняться своими руками. Несколько больше времени и труда отнимет прокладка скрытой проводки к прибору, подвешенному к потолку. В остальном трудностей быть не должно.

    Рекомендуем:


    Как выбрать вытяжку для кухни

    Рекомендации по устройсту принудительной вентиляции в ванной

    Как сделать вентиляцию в частном доме

    Как правильно установить вытяжку над газовой плитой

    Воздухообмен на кухне с газовой плитой организовывается двух видов – общий и местный. Вытяжное устройство непосредственно над варочной поверхностью обеспечивает не только избавление всего жилого помещения от газов и запахов, но и обязательно в целях соблюдения мер безопасности и комфортного проживания. Для этого нужно знать не только, как рассчитать требуемые геометрически параметры, но и как правильно установить вытяжку над газовой плитой.

    Документальная база

    Монтаж вытяжки выполняется с учетом рекомендация производителя изделия

    • Работа газового оборудования, его обслуживание требует соблюдения утвержденных правил и норм строительства. К ним относятся:
    • в части требований об обязательной принудительной вентиляции такого рода помещений – СНиП 2.04.05-91;
    • нормативы по часовому объему удаляемого отработанного воздуха – не менее 90 кубометров для 4-конфорочных плит – СНиП 2.08.01-89;
    • требуемая производительность вентиляционной установки в вытяжке над газовой плитой – не менее 200 м3/ч (ГОСТ 26813-99).

    Эти и другие документы дают ответы на возникающие вопросы по теме: как установить вытяжку над плитой?

    В рабочем режиме вытяжка обязана локализовать распространение запахов, испарений, затягивая их в воздуховод. В то же время, расстояние от поверхности плиты до края вытяжного зонта должно быть оптимальным, чтобы позволяло свободно работать у плиты.

    Формула расчета производительности

    На основе практического опыта актуальными являются такие цифры

    Установка вытяжки над газовой плитой будет оправдана, если она полностью обеспечит отвод отработанного воздуха. Необходимая мощность устройства определяется по формуле:

    N – искомая мощность,

    Q – объем циркулируемого воздуха в кухне.

    В свою очередь объем определяется так:

    где: a, h, b – длина, высота и ширина кухонного помещения, соответственно.

    Согласно нормативам высота расположения вытяжного устройства выбирается, исходя из:

    • мощности вытяжного устройства;
    • роста человека у плиты;
    • архитектурных особенностей помещения.

    Это объясняет размерный диапазон: при прямой вытяжке высота ее над газовой плитой выбирается из 75-85 см, наклонная модель вытяжного устройства в нижней части – 55-65 см. При этом по ширине рабочая часть вытяжной конструкции должна быть не менее аналогичного размера варочной панели или даже перекрывать ширину плиты. Поэтому вначале покупают газовую плиту, и уже потом подбирается вытяжка. Нормативные размеры обычно указываются в инструкции по эксплуатации. Они могут быть изменены с корректировкой роста человека, но только не в меньшую сторону.

    Внимание! Все устройства для очищения воздуха от дыма, продуктов сгорания, должны иметь сертификат для установки на кухне.

    При подключении системы к вентиляционному рукаву следует избегать его изгибов или сделать так, чтобы их было, как можно меньше, а сам отвод был минимальной длины. Воздухоотвод компонуется из коротких и прямых участков. В ситуации, требующей изменения его сечения, используются переходники-фиксаторы.

    Виды вытяжек и принцип работы

    Локальная вытяжка — включается во время готовки

    Возможны два варианта:

  • Работает вытяжное устройство на отвод ненужных паров, жиров, запахов вместе с воздухом. Во время рециркуляции поток, проходя сквозь фильтры, подвергается очистке, возвращается обратно.
  • Вытяжка подсоединена к вентиляционному рукаву. Грязные воздушные массы, улавливаясь, сразу транспортируются из помещения. Как вариант – прямой вывод через стену непосредственно на улицу.
  • Параметры для выбора вытяжки

    Основным показателем отводного аппарата считается максимально допустимый объем удаляемого воздуха в единицу времени. Пропускная способность вытяжки указывается в ее паспорте.

    Установка вытяжки над плитой учитывает:

    • ширину варочной панели;
    • габариты (площадь) кухни;
    • высоту потолка;
    • число проживающих домочадцев;
    • частоту приготовлений пищи.

    По этим показателем выбирается модель нужной производительности и определяется высота ее подвеса. Приобретать лучше модель с несколькими регулируемыми режимами мощности.

    Установка вытяжки
    Подготовка

    Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

    Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

    • Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
    • Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
    • Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
    • Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
    • Размечается место крепления конструкции.
    • компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
    • Перфоратором просверливаются отверстия под фиксаторы вытяжки.
    • Вкручиваются шурупы.
    • Пользуясь уровнем, проверяется горизонтальность монтажа.
    • Навешивается вытяжка (без короба).
    • Соединяется с вытяжной трубой, соединенной с каналом.
    • Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
    • Проводится пробный пуск технического устройства во всех режимах.
    • При нормальной работе на заключительном этапе закрепляется короб.

    Варианты установки вытяжной техники

    Сравнительная иллюстрация: газовая плита и электрическая

    По монтажному исполнению вытяжные устройства бывают:

    • встроенного типа – вся установка маскируется в подвесном шкафу;
    • каминного и купольного вида – конструкции фиксируются на стене;
    • островная модель – компонуется на потолочине;
    • угловая вытяжка – ставится в углу;
    • плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

    В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

    В качестве фильтров используются

    • Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
    • Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

    Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

    У меня вторрй этаж.Дом 1975ГОДА.я снла газовую колонку 13 лет назад и пользуюсь эл.бойлером..над газовоэлектрической плитой находится вытяжка с трубой соединён. с обычной вентиляцией..это всё проверялось неоднократно..Вент канал для колонок у меня закрыт я им не пользуюсь..каждый год два раза проверяли.Вент каналы забиты были,но их два года назад чистили…Теперь пртшла очередная группа и сказала,что им каждые три месяца нужно будет проверять дым каналы(котор.под колонку)у меня он вообще закрыт вмтроенной кухне…и я должна вообщ е разобрать фасад кухни,хотя у них вмё есть в докуметах дома .И что в кухне не должно вообще быть вытяжки чтобы вмё было открыто.

    Как проверить вентиляцию в квартире самостоятельно. Проверка вентиляции в квартире.

    Не знаете, как подключить вытяжку на кухне к вентиляции. Важно.

    Как работает естественная вентиляция в многоквартирном доме. Как организовать правильный.

    на какой высоте вешать очиститель над варочной поверхностью электроплиты, нормы по установке конструкции

    Вытяжное устройство – необходимый элемент кухни. Оно применяется для вентиляции помещения. Когда идет процесс готовки, еда может пригореть, и тогда появятся неприятные запахи. Удалить их не составит труда с помощью современной техники.

    Если вы решили обзавестись вытяжкой, важным моментом будет правильно рассчитать расстояние от нее до плиты, чтобы запахи удалялись максимально эффективно.

    Стандарты

    Для обеспечения в помещении требуемой чистоты воздуха, комфортной человеку, вентиляцию нужно монтировать в соответствии со всеми принятыми нормами и стандартами. Для разных типажей плит предусмотрено два типа вытяжек: наклонная и обычная (прямая). Рекомендуемое расстояние от вытяжного устройства до плиты напрямую зависит от типа кухонной панели и особенностей конструкции оборудования для конкретной кухни.

    Минимальное расстояние над столешницей газовой плиты у обычной вытяжки составляет семьдесят пять сантиметров, над электроплиткой – шестьдесят пять сантиметров. Если рассмотреть наклонную вытяжку, то показатели будут пятьдесят пять сантиметров у газовой и тридцать пять сантиметров у наклонной вентиляции.

    Норма расстояния выбирается человеком, который будет готовить, поэтому может также зависеть от роста владельца, типа кухни, высоты потолков.

    Допускается изменять высоту вытяжки на 5-10 сантиметров от минимального расстояния. Правильный выбор расстояния между вытяжным устройством и столешницей плиты влияет на эффективность работы, безопасность эксплуатации и долгосрочность использования этого бытового аппарата. Ведь неправильная установка устройства ниже требуемого уровня влечет за собой нагрев и, следовательно, выход агрегата из строя.

    По типу конструкции вытяжки делятся на три вида:

    • проточные;
    • циркуляционные;
    • смешанные.

    Процесс эксплуатации воздухозаборников проточной конструкции заключается в следующем. Трубы воздуховода подключаются к общедомовой системе вентиляции, загрязненный воздух через трубы выходит в общую вентиляцию, а чистый и приятный воздух поступает в помещение, где готовится пища, через открытые двери и окна. Циркуляционные модели не присоединяются к общедомовой системе, в них воздух очищается во внутренней системе фильтров агрегата и возвращается на кухню.

    На этом устройстве установлен высокопроизводительный мотор, который увеличивает коэффициент полезного действия агрегата. Устанавливаются подобные конструкции обычно в старых домах или в кухнях, где столешница варочной поверхности находится в отдалении от вентиляционного канала.

    Смешанные вытяжные устройства обладают конструктивными особенностями предыдущих видов, они имеют воздуховод, который работает вместе с системой фильтрации воздуха. Такую систему вентиляции удобно использовать зимой, чтобы сохранять тепло в кухонном помещении и в квартире. Минус такого воздухозаборника заключается в том, что, когда устройство выключено, из-за своей конструкции оно перекрывает вентиляцию. Поэтому появляется вынужденная необходимость открывать окна для проветривания. Также установка за счет мощного мотора очень шумная при использовании, это же относится и к циркуляционным моделям.

    Как влияют габариты оборудования?

    Габариты у вентиляции кухонного помещения разные, стоит учитывать это при выборе вытяжки. Она должна устанавливаться после замеров самой кухни.

    Необходимо:

    • рассчитать размеры комнаты;
    • определить положение предметов интерьера на кухне;
    • измерить размеры плиты;
    • учитывать высоту каждого, живущего в квартире;
    • выбрать желаемый вид вентиляции и коэффициент полезного действия;
    • учитывать, где будет установлено устройство.

    Вытяжки, встроенные в какой-либо предмет интерьера, устанавливаются непосредственно над газовой или электроплитой для обеспечения максимальной эффективности работы. Такие модели расположены внутри объекта интерьера кухни.

    Подобная система вентиляции незаметна в кухонном помещении, визуально можно увидеть только поверхность, в которую поступает воздух. Из различных видов встроенных вентиляций особо популярны телескопические. Подобные вытяжки имеют мощный мотор с максимальной производительностью 1000 куб. м/час. Для установки моделей данного типа потребуется навесной шкаф без дна. Размеры шкафа и вентиляции должны совпадать.

    Когда устанавливается воздуховод, рекомендуется избежать лишних изгибов трубы во избежание потери мощности. Нужно установить обратные клапаны вытяжной вентиляции, чтобы загрязненный воздух не попал обратно в помещение. Монтаж вытяжки этого вида начинается со сборки шкафа или короба. Короб изготавливается из дерева. Сборка короба производится следующим образом: верх короба и боковые его части скрепляются сразу, а после этого сравниваются размеры короба и вытяжки. Затем происходит монтаж нижней части шкафа, где вырезано отверстие для воздуховода. Для бесшумной работы рекомендуется использовать пластиковые воздуховоды.

    Что учитывать при установке?

    Если у вас компактное помещение для готовки, то, приобретая объемную вентиляционную конструкцию, вы рискуете создать неудобство себе и своей семье. В этом случае целесообразно будет взять встраиваемую вытяжку и установить ее в шкаф на стене, если он есть над варочной поверхностью или в другой элемент интерьера кухни. Главное, чтобы он находился над столешницей плиты. Следует подбирать размер воздухозаборника, соответствующий размеру плиты, над которой он будет устанавливаться. Если габариты окажутся меньше, то забор воздуха будет происходить не полностью, следовательно, воздух не очистится. Но если устройство забора воздуха немного больше плиты, то ничего страшного нет, это даже лучше.

    Габариты и характеристики влияют на высоту расположения вытяжного устройства над плитой. Системы малой мощности следует устанавливать на высоту не менее семидесяти пяти сантиметров. Если мощность воздухозаборника превышает пятьсот пятьдесят куб. м/час, то расстояние от поверхности варки до края устройства следует увеличивать.

    Еще на высоту над плитой повлияет угол наклона вентиляции. Если он равняется нулю, то никаких изменений по высоте не надо производить. Но если появляется угол, то расстояние от нижнего края вытяжного устройства до поверхности плиты должно составлять порядка шестидесяти сантиметров. Вытяжная установка работает над плитой, где температура достигает высоких значений. Из-за больших габаритов и неправильной установки на вытяжке могут скапливаться жирные пятна, тогда она сама по себе будет загрязняться. Следует знать, что загрязнения и пятна легко воспламенимы и, следовательно, при неправильной установке вытяжки и ее загрязнении может произойти возгорание.

    Вентиляция, как и любой электрический прибор, нуждается в питании. При установке нужно учитывать, перекрывается или нет розетка, а также расстояние до нее. На заводе при производстве вытяжных устройств их оборудуют коротким электрическим шнуром. Самый рациональный вариант – розетка должна быть выше агрегата на десять-тридцать сантиметров и смещена на двадцать сантиметров относительно оси симметрии устройства. Это важно из-за того, что непосредственно по оси симметрии пойдет труба для отвода воздуха.

    Воздуховод устройства имеет свою конструкцию, для самого эффективного забора воздуха он должен иметь минимальное количество прямых углов, а также не должен нигде пережиматься, иметь перекосы. Необходимо прочищать воздуховод, так как он имеет свойство засоряться. При засоре уменьшается площадь проходного сечения, поэтому воздух поступает не в полном объеме. Так снижается эффективность и производительность устройства.

    Установка вентиляции – ответственное занятие, от правильной установки зависит то, как будет работать вся система, ее эффективность и продуктивность. Что нужно учитывать при установке? Первым делом надо определиться, какого вида будет вентиляция: циркуляционная, проточная или смешанная. После этого нужно определить тип вентиляции: прямая (обычная), наклонная или встроенная. Для каждого из них есть свой способ установки и свои хитрости, также у каждой из них есть свои плюсы и минусы.

    Прямые вытяжки

    Обычные вытяжки зачастую имеют форму трапеции или прямоугольника. Устанавливаются над газовой или электрической плитой. Как правило, агрегат монтируется на стену, так как имеет большие размеры, поэтому установить его в шкаф — задача не из легких. Обратить внимание нужно на доступность розетки. Нижний край вентиляции должен быть выше плиты минимум на шестьдесят пять сантиметров и ниже девяноста сантиметров, чтобы не терялась эффективность вытяжного устройства.

    Внимания заслуживает и отверстие для вентиляции, не во всех домах проектировщики устанавливают отверстия так, как удобно жильцам. Выход из ситуации есть, это использование гибкой гофротрубы или жесткой пластиковой трубы для воздуховодов. Для снижения уровня шума гофру рекомендуется растягивать. Вытяжка должна быть прочно прикреплена к стене, стоит сначала подготовить стену, высверлив в ней отверстия перфоратором и вставив дюбеля. После прочной фиксации агрегата происходит дальнейшая установка воздуховода.

    Вытяжки наклонные

    Главное в установке наклонной вентиляции – проверить, мешает ли она открытию навесных шкафов. Для небольших помещений будет достаточно вытяжки размером в пятьдесят сантиметров. Если помещение часто подвержено загрязнениям или большое по площади, рекомендуется устанавливать воздухозаборники размером более восьмидесяти сантиметров. Если модель вытяжки с функцией отвода воздуха, то нужно дополнительно установить вентиляционную трубу и загерметизировать швы, которые появятся.

    Если агрегат работает автономно без отвода воздуха, нужен будет только доступ к электросети. Расстояние между такой вытяжкой и варочной поверхностью должно быть больше шестидесяти сантиметров, если плита газовая, и пятидесяти сантиметров, если это электроплита.

    Как замерять и устанавливать?

    В процессе работы возможны вибрации трубы. Во избежание ее деформации рекомендуется оставить немного места между трубой вытяжки и потолком. Устанавливать можно как самостоятельно, так и прибегнуть к вызову мастера. Монтаж вентиляционной системы производится в несколько этапов. Измерительной рулеткой отмеряется требуемая высота от плиты до предполагаемого начала вытяжки. При помощи специального уровня проводится линия, параллельная горизонту. Она является ограничителем высоты, на которой будет находиться нижняя часть корпуса воздухозаборника.

    После проведения линии нужно найти ее центр и провести от него перпендикулярную прямую при помощи уровня – эта линия определяет место, где будет находиться воздуховод. Далее производим обмер аппарата и примерно сопоставляем его размеры с уже отмеченными линиями. Если верхняя грань агрегата будет упираться в потолок, то воздуховод нужно будет укоротить, чтобы корпус воздухозаборника не опустился ниже отметки, где он не сможет нормально функционировать.

    Далее измеряем расстояние от нижней грани устройства до верхних его креплений на корпусе. Проведем перпендикулярные линии к нижней горизонтали, а концы этих линий соединим между собой, чтобы получились две параллельных линии (верхняя и нижняя). На верхней горизонтали отмерим расстояние от центра, отметив местонахождение креплений агрегата. С помощью дрели или перфоратора нужно просверлить отверстия в стене, вставить в них дюбели, в которые будут в дальнейшем вкручиваться шурупы.

    Устанавливать аппарат на стену рекомендуется с верхней его части, после установки верха. Следует выровнять аппарат по нижней горизонтали и окончательно его закрепить на стене. В самом конце работы к воздухозаборнику крепится труба из гофры или пластиковый канал. Вешать воздухозаборник рекомендуется после тщательной подготовки кухни, после всех процедур измерения и прочтения соответствующей документации. На каждом заводе к вытяжному агрегату прилагается инструкция к установке и эксплуатации, где указаны параметры для установки конкретного вида устройства.

    В среднем нижний край вытяжки при установке должен быть выше плиты на 65-90 сантиметров. Если установить ниже требуемой высоты, появляется возможность порчи отдельных элементов конструкции и воспламенение жировых отложений на воздухозаборнике. Правильная установка дает гарантию безопасности жизни, ровно так же, как и правильное подключение аппарата к электрической сети.

    Так как в процессе работы в устройство попадает жировые капли, которые оседают в фильтрах воздухозаборника и снаружи, а внутри скапливается влага, существует вероятность получить удар током, если при монтаже агрегат был подключен неправильно.

    Также из-за скапливания в сечении трубы посторонних примесей уменьшается площадь проходящего воздуха и теряется продуктивность работы. При установке канала вентиляции обязательно нужно убедиться, что он не перекрывает единственное отверстие в комнату. В противном случае возможно запотевание окон, остатки неприятного запаха в комнате. Если у вас одна отдушина, то следует пробить дополнительный выход из вентиляционной шахты и установить там клапан перепуска воздуха. Клапан закроет воздушную подачу потока при включении воздухозаборника. Для домов, находящихся за городом, наилучшим способом является пробитие в стене второй дырки для канала воздуховода.

    Пробивать нужно так, чтобы канал не затрагивал уже существующее отверстие. В просверленную дыру выводится труба от агрегата. На конце отверстия должен быть установлен обратный клапан перепуска воздуха, чтобы воздух снаружи дома не попадал через дополнительное отверстие внутрь. В стандартной двухкомнатной квартире многоквартирного дома не всегда есть возможность сделать вторую дырку. В этом случае есть два способа решения: расширение канала или применение специального переходника, который имеет два отверстия. Монтаж вытяжного устройства можно сделать своими руками, если вы обладаете достаточной квалификацией и знаниями, но опытные люди советуют вызывать специально обученных работников для выполнения установки вытяжки.

    В следующем видео вас ждет установка вытяжки на кухне.

    какое расстояние должно быть от плиты до котла и до трубы? Можно ли ставить плиту под газовой колонкой?

    Бытовые газовые приборы – это современные, качественные, сложные технические устройства, которые, с одной стороны, помогают нам в повседневной жизни, с другой – являются опасными при использовании их по назначению. Газ – вещество без цвета, запаха, вкуса, и человек своими органами чувств не может определить его наличие, при этом он является опасным легковоспламеняющимся веществом, так как при его горении выделяется большое количество энергии. В представленной статье рассмотрим требования, предъявляемые к установке в жилых помещениях газовых плит.

    Разновидности

    Существуют несколько видов бытовых газовых приборов.

    • Газовая плита – это устройство, которое предназначено для приготовления пищи непосредственно на плите. Приборы включают от одной до четырех конфорок. Имеются плиты с духовым шкафом либо без него.
    • Газовая колонка – предназначена для подогрева воды в жилом помещении. Колонки бывают автоматические (самостоятельно зажигаются и поддерживают заданную температуру воды), полуавтоматические (требуют регулировки в зависимости от водяного напора и так далее), ручные (каждый раз необходимо вручную запускать колонку и следить за ее работой).
    • Газовый котел – предназначен для работы в системе отопления помещения, если котел одноконтурный, и для отопления и нагрева проточной воды – если он двухконтурный.
    • Газовые горелки для отопительных печей – само название говорит о назначении, то есть для отопления помещения с помощью кирпичных печей.
    • Приборы учета газа – предназначены для фиксации количества перекачанного через них топлива. Для потребителя это означает количество использованного вещества.

    Основные требования к установке

    В настоящее время требования по установке газового оборудования в квартирах, коттеджах, жилых частных домах в Российской Федерации не предусмотрены ни одним нормативно-правовым актом. При проектировании расположения и установке такого рода приборов ориентируются на инструкцию по установке и эксплуатации, которая поставляется вместе с оборудованием.

    Вместе с тем следует отметить, что нормы, которыми можно воспользоваться, когда необходимо устанавливать оборудование, все-таки существуют, но они не являются законодательно закрепленными, то есть необязательны к исполнению.

    Соблюдение данных требований очень важно прежде всего потому, что от этого зависит безопасность нашего существования, а если это многоквартирный дом, то и окружающих нас людей. Взрывы и воспламенения газа очень разрушительны по своей природе.

    Рассматриваемые нормы можно почерпнуть в СНиП 2.04.08-87, который действовал до 2002 года. Данным актом предусматривается, что расстояние до котла при установке газовой плиты в жилых домах и квартирах должно быть не менее 50 см. А также плита должна располагаться рядом с котлом, но ни при каких обстоятельствах ни под ним. И ставить под колонкой плиту тоже не следует. В то же время расположение газовых приборов между собой не должно быть на большом расстоянии от вытяжки, которая должна быть обязательно и выполнять свои функции (быть прочищенной).

    Вытяжка обеспечивает удаление продуктов горения, в основном образовывающегося угарного газа, который никак человеком не ощущается и является смертельным даже в небольших концентрациях. Соответственно, помещение, помимо вытяжки, должно иметь отрывающиеся окна для проветривания.

    Плита и другие приборы потребители газа должна быть расположена после прибора учета газа, который устанавливается как внутри, так и снаружи помещения.

    До трубы, осуществляющей доставку газа в помещение, расположение других приборов не регламентируется. И также отсутствует регламент монтажа электророзеток на кухне с плитой. Однако вешать розетки либо иные предметы непосредственно над устройством не рекомендуется категорически, так как во время пользования прибором выделяется большое количество тепла, и предметы, расположенные над ним, могут расплавиться, загореться, либо просто прийти в негодность в связи с воздействием высокой температуры.

    Единственное, что возможно расположить над плитой – это приемное устройство электрической вытяжки, которое рассчитано на работу в высоких температурах.

    Подключить газовые приборы и, в частности, плиту самостоятельно несложно, если соблюдать условия инструкции по эксплуатации. Однако перед установкой важно обратиться к профессионалам для разработки проекта, если его нет, а затем обратиться к ним же для проведения работ, так как ошибки при монтаже и наладке такого рода оборудования очень дорого обходятся потребителям.

    Подводя итоги

    В заключение хочется отметить, что газовые приборы – это очень сложное оборудование, неправильное использование которого может привести к трагедии, что подтверждают многочисленные взрывы жилых домов в России и в мире, уносящие с собой жизни ни в чем неповинных людей. Ошибся один, а страдают многие. Помните – газ небезопасен!

    О том, как установить и подключить газовую плиту, смотрите в следующем видео.

    Установка вытяжки над газовой плитой: правила и требования

    Воздухообмен на кухне с газовой плитой организовывается двух видов – общий и местный. Вытяжное устройство непосредственно над варочной поверхностью обеспечивает не только избавление всего жилого помещения от газов и запахов, но и обязательно в целях соблюдения мер безопасности и комфортного проживания. Для этого нужно знать не только, как рассчитать требуемые геометрически параметры, но и как правильно установить вытяжку над газовой плитой.

    Документальная база

    Монтаж вытяжки выполняется с учетом рекомендация производителя изделия
    • Работа газового оборудования, его обслуживание требует соблюдения утвержденных правил и норм строительства. К ним относятся:
    • в части требований об обязательной принудительной вентиляции такого рода помещений – СНиП 2.04.05-91;
    • нормативы по часовому объему удаляемого отработанного воздуха – не менее 90 кубометров для 4-конфорочных плит – СНиП 2.08.01-89;
    • требуемая производительность вентиляционной установки в вытяжке над газовой плитой – не менее 200 м3/ч (ГОСТ 26813-99).

    Эти и другие документы дают ответы на возникающие вопросы по теме: как установить вытяжку над плитой?

    В рабочем режиме вытяжка обязана локализовать распространение запахов, испарений, затягивая их в воздуховод. В то же время, расстояние от поверхности плиты до края вытяжного зонта должно быть оптимальным, чтобы позволяло свободно работать у плиты.

    Формула расчета производительности

    На основе практического опыта актуальными являются такие цифры

    Установка вытяжки над газовой плитой будет оправдана, если она полностью обеспечит отвод отработанного воздуха. Необходимая мощность устройства определяется по формуле:

    N = Q*10,

    где:

    N – искомая мощность,

    Q – объем циркулируемого воздуха в кухне.

    В свою очередь объем определяется так:

    Q = a*h*b,

    где: a, h, b – длина, высота и ширина кухонного помещения, соответственно.

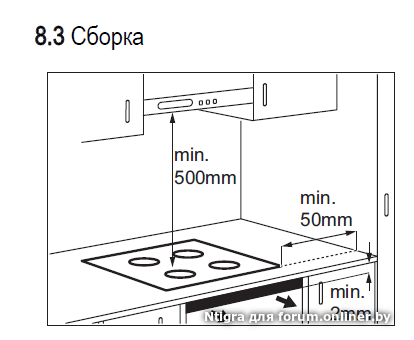

    Согласно нормативам высота расположения вытяжного устройства выбирается, исходя из:

    • мощности вытяжного устройства;
    • роста человека у плиты;
    • архитектурных особенностей помещения.

    Это объясняет размерный диапазон: при прямой вытяжке высота ее над газовой плитой выбирается из 75-85 см, наклонная модель вытяжного устройства в нижней части – 55-65 см. При этом по ширине рабочая часть вытяжной конструкции должна быть не менее аналогичного размера варочной панели или даже перекрывать ширину плиты. Поэтому вначале покупают газовую плиту, и уже потом подбирается вытяжка. Нормативные размеры обычно указываются в инструкции по эксплуатации. Они могут быть изменены с корректировкой роста человека, но только не в меньшую сторону.

    Внимание! Все устройства для очищения воздуха от дыма, продуктов сгорания, должны иметь сертификат для установки на кухне.

    При подключении системы к вентиляционному рукаву следует избегать его изгибов или сделать так, чтобы их было, как можно меньше, а сам отвод был минимальной длины. Воздухоотвод компонуется из коротких и прямых участков. В ситуации, требующей изменения его сечения, используются переходники-фиксаторы.

    Виды вытяжек и принцип работы

    Локальная вытяжка — включается во время готовки

    Возможны два варианта:

    1. Работает вытяжное устройство на отвод ненужных паров, жиров, запахов вместе с воздухом. Во время рециркуляции поток, проходя сквозь фильтры, подвергается очистке, возвращается обратно.
    2. Вытяжка подсоединена к вентиляционному рукаву. Грязные воздушные массы, улавливаясь, сразу транспортируются из помещения. Как вариант – прямой вывод через стену непосредственно на улицу.

    Параметры для выбора вытяжки

    Основным показателем отводного аппарата считается максимально допустимый объем удаляемого воздуха в единицу времени. Пропускная способность вытяжки указывается в ее паспорте.

    Установка вытяжки над плитой учитывает:

    • ширину варочной панели;
    • габариты (площадь) кухни;
    • высоту потолка;
    • число проживающих домочадцев;
    • частоту приготовлений пищи.

    По этим показателем выбирается модель нужной производительности и определяется высота ее подвеса. Приобретать лучше модель с несколькими регулируемыми режимами мощности.

    Установка вытяжки

    Подготовка

    Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

    Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

    • Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
    • Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
    • Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
    • Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
    • Размечается место крепления конструкции.

    Установка

    • компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
    • Перфоратором просверливаются отверстия под фиксаторы вытяжки.
    • Вкручиваются шурупы.
    • Пользуясь уровнем, проверяется горизонтальность монтажа.
    • Навешивается вытяжка (без короба).
    • Соединяется с вытяжной трубой, соединенной с каналом.
    • Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
    • Проводится пробный пуск технического устройства во всех режимах.
    • При нормальной работе на заключительном этапе закрепляется короб.
    Варианты установки вытяжной техники
    Сравнительная иллюстрация: газовая плита и электрическая

    По монтажному исполнению вытяжные устройства бывают:

    • встроенного типа – вся установка маскируется в подвесном шкафу;
    • каминного и купольного вида – конструкции фиксируются на стене;
    • островная модель – компонуется на потолочине;
    • угловая вытяжка – ставится в углу;
    • плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

    В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

    В качестве фильтров используются
    • Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
    • Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

    Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

    Газовая турбина

    Эта страница предназначена для учащихся колледжей, старших и средних школ. Для младших школьников более простое объяснение информации на этой странице: доступно на Детская страница.

    Тяга - это сила, которая перемещает любой самолет по воздуху.Тяга создается силовая установка самолета. Различные двигательные установки развивают тягу в разными способами, но вся тяга создается через некоторые применение третьего закона Ньютона движение. На каждое действие есть равная и противоположная реакция. В любой силовой установке рабочая жидкость ускоряется системой и реакция на это ускорение создает силу в системе. А общий вывод уравнения тяги показывает, что величина создаваемой тяги зависит от массовый поток через двигатель и скорость на выходе газа.

    Во время Великой Отечественной войны был разработан двигатель нового типа. самостоятельно в Германии и в Англии. Этот двигатель получил название . газотурбинный двигатель . Мы иногда называем этот двигатель реактивным . двигатель . Ранние газотурбинные двигатели работали во многом как ракетный двигатель создавая горячий выхлопной газ, который проходил через сопло производить тягу. Но в отличие от ракетного двигателя, который должен нести кислород для сгорания, газотурбинный двигатель получает кислород из окружающего воздуха.Не работает газотурбинный двигатель в космосе, потому что нет окружающего воздуха. Для газа газотурбинный двигатель, ускоренный газ, или рабочее тело , это струйный выхлоп. Большинство Масса выхлопных газов струи исходит из окружающей атмосферы. Самый современный, высокоскоростной пассажир и военный самолет работают на газе газотурбинные двигатели. Потому что газотурбинные двигатели так важны для современных жизни, мы предоставим много информации о газотурбинных двигателях и их работа.

    Турбинные двигатели

    бывают самых разных формы и размеры из-за множества различных миссий самолетов. Все газотурбинные двигатели имеют некоторые части в однако обычное дело. На слайде мы видим изображения четырех разных самолет, оснащенный газотурбинными двигателями. Каждый самолет имеет уникальная миссия и, следовательно, уникальные требования к двигательной установке. На вверху слева - авиалайнер DC-8. Его задача - перевозить большие грузы. пассажиров или груза на дальние расстояния на большой скорости.Тратит большую часть своей жизни на высокой скорости морское путешествие. Внизу слева - F-14 истребитель. Его задача - сбивать другие самолеты в бой воздух-воздух. Большую часть жизни он проводит в круизах, но ему необходимо высокое ускорение в бою. Справа внизу - грузовой С-130. самолет. Как и DC-8, он перевозит грузы на большие расстояния, но не имеет требований к высокой скорости DC-8. На верхнем справа - учебно-тренировочный Т-38. Используется для обучения пилотов пилотированию на реактивном самолете. самолет и не имеет требований к ускорению F-14.DC-8 приводится в движение четырьмя двухконтурными ТРДД двигателей Ф-14 на двух форсажных ТРДД с малым байпасом, С-130 от четырех турбовинтовых двигателей, а Т-38 - двумя ТРД. двигатели.

    EngineSim это интерактивный Java-апплет, который позволяет изучать различные типы реактивных двигателей. Вы можете изучить основы газотурбинного двигателя двигательная установка с симулятором EngineSim. RangeGames это интерактивный Java-апплет, который позволяет вам изучить, как разные типы самолетов используют различные типы двигателей для выполнения своей миссии.


    Действия:

    Экскурсии с гидом

    Навигация ..


    Руководство для начинающих Домашняя страница

    Температура выхлопа топлива

    Температура выхлопа топлива

    Engineering ToolBox - ресурсы, инструменты и основная информация для разработки и проектирования технических приложений!

    - search - самый эффективный способ навигации по Engineering ToolBox!

    Температура выхлопных газов и выходов для некоторых распространенных видов топлива - природного газа, сжиженной нефти, дизельного топлива и др.

    Тип устройства Температура выхлопных газов
    ( o F) ( o C) )
    Химическое окисление 1350 - 1475 730-800
    Печь для отжига 1100-1200 590-650
    16004 18004 Сжигание в псевдоожиженном слое 870 - 980
    Отопительный прибор на природном газе с вытяжным колпаком 360 182
    Отопительный прибор на сжиженном нефтяном газе с вытяжным колпаком 360 182
    Газ топочный котел, без вытяжного шкафа 460 238
    Стекло плавильная печь 1200 - 1600 650 - 870
    Жилой котел на жидком топливе 560 293
    Котел на жидком топливе с принудительной тягой более 400.000 БТЕ / ч 360 182
    Обычная инсинератор 1400 760
    Инсинератор с контролируемым воздухом 1800-2400 982-1316
    982-1316
    982-1316
    982-1538
    Выхлоп газовой турбины 700-1100 370-590
    Дизельный выхлоп 1000-1200 540-650
    Керамические печи3 1800-20004 982 - 1316

    Связанные темы

    Связанные документы

    Поиск по тегам

    • ru: температура на выходе при сжигании топлива

    Искать в Engineering ToolBox

    - search - это наиболее эффективный способ навигации по Engineering ToolBox!

    Перевести эту страницу на

    О Engineering ToolBox!

    Мы не собираем информацию от наших пользователей.В нашем архиве хранятся только письма и ответы. Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем.

    Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения - из-за ограничений браузера - будут отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

    Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочтите Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

    AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочтите AddThis Privacy для получения дополнительной информации.

    Цитирование

    Эту страницу можно цитировать как

    • Engineering ToolBox, (2003). Температура выхлопных газов . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/fuels-exhaust-temperas-d_168.html [день доступа, мес. год].

    Изменить дату доступа.

    . .

    закрыть

    Научный онлайн-калькулятор

    1 22

    .

    Расходы газа и твердого вещества

    Течение газ-твердое вещество характеризуется потоком газов с взвешенными твердыми частицами. Этот тип потока является фундаментальным для многих промышленных процессов, таких как пневматический транспорт , контроль загрязнения твердых частиц , сжигание пылевидного угля , сушка пищевых продуктов , пескоструйная очистка , плазменно-дуговое покрытие и смешение в псевдоожиженном слое . Динамика и термическая история частиц в газах также влияют на характеристики ракетных двигателей, использующих металлизированное топливо, на качество некоторых фармацевтических продуктов и разработку передовых технологий обработки материалов.

    Различные особенности потоков газ-твердое тело можно лучше всего понять, рассматривая движение и тепловую историю частиц в поле потока газа. Уравнение движения сферической частицы диаметром D, ускоряющейся в потоке газа, имеет вид

    (1)

    где m - масса частицы, g - ускорение свободного падения, ρ g - плотность газа, C D - коэффициент сопротивления, а u p и u g - скорости частицы и газа соответственно.Деление на массу частицы дает

    (2)

    где ρ p - плотность материала частицы, а Re p - число Рейнольдса частицы, основанное на относительной скорости, диаметре частицы и свойствах газа. Коэффициент C D Re p /24 представляет собой отношение коэффициента аэродинамического сопротивления к сопротивлению Стокса и выражается коэффициентом f. Этот коэффициент является функцией числа Рейнольдса частицы, но может также зависеть от других параметров, таких как форма частицы, число Маха, основанное на относительной скорости и уровне турбулентности (Clift et al., 1978). Для малых чисел Рейнольдса (Re p ≤ 1) коэффициент приближается к единице, что соответствует стоксовому потоку. (См. Также Закон Стокса и Сферы, Обтекание и Перетаскивание)

    Коэффициент лобового сопротивления в уравнении движения частицы имеет размерность обратного времени и приводит к определению времени отклика скорости частицы

    (3)

    Это время является мерой реакции частицы на изменение скорости газа. Например, время, необходимое частице, выпущенной из состояния покоя в среде без гравитации, для достижения 63% скорости газа в стоксовом потоке, составляет одно время отклика скорости.Также расстояние, на которое частица могла бы проникнуть в застойный газ до остановки, равно u 0 τ V , где u 0 - начальная скорость частицы. Это расстояние называется тормозным путем . Предельная скорость , которую могла бы достичь частица, падая через застойный газ, равна gτ v .

    Пренебрегая излучательной теплопередачей и предполагая, что фазовое изменение материала частицы не происходит, уравнение для температуры частицы, предполагающее однородную внутреннюю температуру, имеет вид

    (4)

    где c - удельная теплоемкость материала частицы, Nu - число Нуссельта, а T p и T g - температура частицы и газа соответственно.Разделение на массу и удельную теплоемкость дает коэффициент для члена теплопередачи, который является обратной величиной времени теплового отклика ; а именно,

    (5)

    который является мерой тепловой чувствительности частицы к изменению температуры газа. При низких числах Рейнольдса число Нуссельта равно 2. Для более высоких чисел Рейнольдса и других эффектов доступны эмпирические выражения (Clift et al., 1978). Для частиц в газе время теплового отклика и время отклика скорости имеют один и тот же порядок величины.

    Время отклика используется в определении числа Стокса , которое представляет собой отношение времени отклика частицы к временной характеристике проточной системы. Например, рассмотрим поток газа и твердых частиц через геометрию Вентури, показанную на Рисунке 1. Время, которое будет репрезентативным для времени пребывания жидкости в Вентури, будет

    (6)

    где L - диаметр горловины, u T - скорость потока в горловине. Число Стокса, основанное на времени отклика скорости:

    (7)

    Для чисел Стокса, намного меньших единицы, частицы имеют достаточно времени, чтобы поддерживать близкое по скорости равновесие с газом, и поток газ-твердые частицы можно рассматривать как однофазный поток с измененной плотностью.С другой стороны, если число Стокса велико по сравнению с единицей, на движение частицы не влияет изменение скорости потока газа через трубку Вентури.

    Рисунок 1.

    То же определение числа Стокса применимо и к времени теплового отклика. При малых числах Стокса частицы сохраняют с газом близкое к тепловому равновесию. При больших числах Стокса частицы не успевают отреагировать на изменение температуры газа.

    Основное определение потоков твердых частиц газа - это разбавленных и плотных потоков.Разбавленный поток - это поток частиц газа, в котором движение частицы контролируется силами сопротивления и подъемной силы, действующими на частицу. С другой стороны, в плотном потоке движение частиц контролируется в основном столкновениями частиц. Разбавленный поток будет соответствовать условиям, при которых тормозной путь меньше, чем между столкновениями частиц. Это определение важно для понимания и моделирования скоростей и тепловых полей в потоке газ-твердое тело.

    Другой важной особенностью потоков газ-твердое тело является соединение , которое представляет собой взаимодействие между фазами.Если газ влияет на движение и температуру частиц, но частицы не изменяют скорость газа или поля теплового потока, тогда поток односторонне связан . С другой стороны, если существует взаимное взаимодействие между фазами, поток двусторонне связан . В качестве примера связи рассмотрим горячие частицы, переносимые холодным газом в канале, как показано на рисунке 2. Предполагая одностороннее соединение, температура частиц уменьшается в сторону температуры газа, в то время как температура газа остается постоянной.При двустороннем взаимодействии температура газа увеличивается из-за теплообмена с частицами, и скорость изменения температуры частиц снижается. На самом деле все потоки двусторонне связаны, но при низких концентрациях частиц влияние частиц на газовое поле может быть незначительным. Следовательно, предположение об односторонней связи будет оправдано, что упростит анализ проточной системы.

    Рис. 2.

    Пневматический транспорт является важным примером потоков газа и твердого вещества из-за его широкого использования в промышленности для транспортировки металлических частиц, зерен, руды, цемента, угля и других продуктов, не подверженных повреждению при контакте с стенки трубы.Основное преимущество пневмотранспорта - гибкость расположения линии и возможность отвода линии в произвольных местах. Скорость газа для вертикального переноса должна превышать скорость осаждения (конечную) частиц для поддержания переноса.

    Для горизонтального пневмотранспорта определяются различные схемы потока, которые зависят от нескольких факторов, таких как скорость потока и загрузка частиц. Различные схемы потока показаны на рисунке 3. Однородный поток возникает, когда скорость достаточно высока, чтобы удерживать частицы во взвешенном состоянии. Течение дюн начинается, когда скорость снижается, и частицы начинают оседать на стене, образуя плотную область потока с узором, подобным песчаным дюнам. Скорость, с которой частицы начинают оседать, называется скоростью сальтации . Дальнейшее снижение скорости приводит к снарядному потоку , где есть альтернативные области, где частицы заполняют трубу и где они находятся во взвешенном состоянии. Течение ведет себя как снаряд газожидкостного режима. Наконец, при дальнейшем уменьшении скорости частицы упаковываются в трубу и образуют уплотненный слой , в то время как газ движется через промежуточную область между частицами.Даже если частицы заполняют трубу, слой частиц может двигаться медленно.

    9007

    9002 2

    (c) Промежуточный поток ( )

    (d) Насадочная кровать ( )

    Рисунок 3.

    Типичное изменение падения давления в зависимости от скорости потока показано на рисунке 4. При высоких скоростях (в режиме однородного потока) падение давления изменяется почти в квадрате скорости, как в случае однофазного потока. Падение давления для потока с частицами выше, потому что частицы теряют импульс при контакте со стенкой. Сила, приложенная к жидкости на длине ΔL трубы за счет сопротивления частиц, равна

    (8)

    где n - количество частиц в единице объема, а A - площадь поперечного сечения трубы.Приравнивание этой силы к увеличенному градиенту давления в трубе из-за присутствия частиц дает

    (9)

    где - масса частиц на единицу объема или кажущаяся или насыпная плотность частиц. Таким образом, можно отметить, что потеря давления увеличивается с увеличением концентрации частиц и разницы скоростей газ-частицы (большая потеря импульса на стенке). Увеличение градиента давления соответствует эффекту двусторонней связи. В литературе доступно несколько эмпирических формулировок для оценки падения давления из-за фазы твердых частиц.

    Рисунок 4.

    Когда скорость снижается до скорости сальтации, площадь поперечного сечения потока уменьшается из-за отложений на стенке. Эффективная скорость потока увеличивается, а потеря давления выше. Чтобы избежать осаждения, более высоких потерь давления и возможного забивания, пневматическая система должна быть рассчитана на скорости, превышающие скорость сальтации снарядного режима течения. Различные эмпирические выражения для скорости сальтации и коэффициентов трения для перепада давления из-за твердой фазы можно найти у Клинцинга (1981).

    Псевдоожиженный слой - еще один важный пример потока твердых частиц и газа, который является ключевым элементом многих химических процессов, в частности, газификации, сжигания и сжижения угля (Азбель и Черемисинов, 1983). Псевдоожиженные слои также используются для обжига руд и удаления органических, биологических и токсичных отходов. По сути, псевдоожиженный слой состоит из вертикального цилиндра, загруженного частицами и снабжаемого газом через распределительную пластину в нижней части цилиндра.По мере увеличения потока газа слой проходит через несколько режимов потока (Hetsroni, 1982), как показано на рисунке 5. При низких расходах не происходит значительного движения частиц, когда газ проходит через уплотненный слой. С увеличением потока газа достигается точка, в которой частицы просто поддерживаются гидродинамическими силами, что называется псевдоожижением частиц . Дальнейшее увеличение скорости газа приводит к образованию пузырьков (область с низкой концентрацией частиц), которые перемещаются вверх в слое и улучшают перемешивание.При увеличении потока газа пузырьки растут, заполняя трубку, и реализуется снарядный режим течения, аналогичный снарядному потоку в вертикальных газожидкостных потоках. По мере дальнейшего увеличения расхода газа кластеры частиц перемещаются по полю неравномерно. Наконец, при наибольшей скорости потока газа кластеры перемещаются вверх по трубке и наружу, с некоторым движением вниз около стенки, поэтому частицы должны повторно вводиться на дно. Это состояние называется быстрой флюидизацией . Таким образом, псевдоожиженный слой имеет диапазон режимов потока от плотных до разбавленных потоков.Псевдоожиженный слой является привлекательным в качестве реактора, потому что газ подвергается воздействию большой площади поверхности твердых частиц для улучшения поверхностных реакций и теплопередачи. Также слой работает при почти постоянной температуре, что обеспечивает контроль скорости реакции. В зависимости от области применения трубы теплообменника могут располагаться в самом слое (Howard, 1983). Поток в псевдоожиженном слое очень сложен и его трудно масштабировать от лабораторного до прототипа.

    Рисунок 5.

    Другой важный промышленный пример газо-твердых потоков - удаление твердых частиц из выхлопных газов для контроля загрязнения.Двумя наиболее распространенными устройствами для удаления твердых частиц из газового потока являются циклонный сепаратор и электрофильтр . Циклонный сепаратор - это просто устройство, которое отделяет твердые частицы от газа за счет центробежного ускорения. Стандартные конструкции доступны в технических справочниках. Производительность циклонного сепаратора количественно определяется размером фракции, который представляет собой размер частиц, выше которого собираются все частицы, а ниже которого уносятся выхлопными газами.Циклонный сепаратор широко используется, поскольку он недорогой и надежный. (См. Циклоны.)

    Электростатический осадитель работает, заряжая частицы и применяя кулоновскую силу для перемещения частиц к собирающей поверхности. Он способен удалять более мелкие частицы из газового потока, чем циклонный сепаратор, и работает с более высокой эффективностью. Он обычно используется для удаления золы с угольных электростанций. Поток с частицами проходит через решетку вертикально подвешенных металлических пластин, как показано на рисунке 6.Поперечное сечение показано на том же рисунке. Ребра, выступающие в поток, обеспечивают механическую жесткость больших пластин. Провода высокого напряжения создают корону на проводах и электрическое поле между проводами и стенками. В случае отрицательно заряженного провода электроны, генерируемые короной, движутся по силовым линиям электрического тока и накапливаются на частицах, образуя отрицательно заряженные частицы. Возникающая в результате кулоновская сила, действующая на частицу, перемещает частицу к стенке (собирающей поверхности).

    Рисунок 6.

    Периодически стенки осадителя «стучат», и частицы попадают в сборный бункер под осадителем (Oglesby and Nichols, 1978).

    Скорость дрейфа к стенке определяется выражением

    (10)

    где E - напряженность электрического поля, а q / m - отношение заряда к массе частицы. Для очень маленьких частиц коэффициент сопротивления f должен учитывать эффекты неконтинуума, поскольку размер частиц может быть сравним со средней длиной свободного пробега газа.Более высокая скорость дрейфа подразумевает повышенную эффективность сбора (собираемые частицы / входящие частицы). Модифицированное уравнение Дойча-Андерсона для определения эффективности

    (11)

    где A - площадь поверхности пластины, u - скорость газа через осадитель, а k - эмпирическая константа, часто используется для прогнозирования эффективности, но не может использоваться с уверенностью для экстраполяции прогнозов производительности в различных рабочих условиях. Влияние заряженных частиц на распределение электрического поля и влияние турбулентности на дисперсию частиц в настоящее время исключает возможность точного прогнозирования эффективности сбора.(См. Также Электростатическое разделение.)

    Струя, насыщенная частицами, является еще одним важным примером потока газ-твердое тело. Форсунки из газовых частиц являются основой работы печи, сжигающей пылевидный уголь, а также пескоструйного оборудования и устройств для плазменной резки. Струя, транспортирующая пылевидный уголь, выходящий в печь с угловым обогревом, схематично показана на рисунке 7. Интенсивная радиационная передача тепла входящим частицам угля быстро вызывает улетучивание летучих веществ в угле (метан, водород и т. Д.)) удаляются как газообразное топливо для поддержки горения в топке. Оставшиеся частицы полукокса горят медленнее, поскольку они проходят через печь и вступают в реакцию с водяным паром и другими соединениями. Смешивание и диспергирование частиц струей важно для эффективной работы системы (Smoot and Smith, 1985).

    Рисунок 7.

    Производство порошкообразных пищевых продуктов и других продуктов с помощью распылительной сушки является еще одним примером потоков газа и твердого вещества.Некоторые примеры продуктов, высушенных распылением, включают сухое молоко, стиральные порошки и фармацевтические порошки. Распылительная сушка особенно удобна для сушки термочувствительных продуктов. Капли суспензии распыляются в камеру, сушатся горячими газами, а полученные частицы собираются в виде продуктов. Типичная противоточная распылительная сушилка показана на рисунке 8. Здесь капли распыляются вниз из верхней части камеры, когда горячие газы вводятся снизу. Газы вводятся с тангенциальной составляющей скорости, которая создает вихревое движение, когда они проходят вверх и наружу через верхнюю часть.Высушенные частицы падают через отверстие в нижней части, где они дополнительно обрабатываются или упаковываются как конечный продукт.

    Рисунок 8.

    При проектировании распылительной сушилки необходимо учитывать множество факторов. Тепловая муфта охлаждает осушающие газы, когда они проходят вверх через частицы, что снижает эффективность сушки. Температура газа не может быть слишком высокой, чтобы предотвратить подгорание порошка или ухудшение вкуса пищевого продукта. Также частицы должны быть достаточно сухими, чтобы не скапливаться на стенках и не создавать опасность возгорания в сушилке.

    За последние десять лет был достигнут значительный прогресс в разработке численных моделей течений газ-твердое тело (Crowe, 1991). Доступность машин с большой памятью и высокоскоростных процессоров позволила разработчикам моделей моделировать потоки газа и твердого тела с достаточной детализацией для создания числовых моделей, подходящих для многих промышленных нужд. Появились два подхода: траекторный и двухжидкостной. В траекторном подходе поле частицы генерируется путем решения траекторий частицы, скорости и тепловой истории вдоль траекторий в поле газового потока.Локальная передача тепла и импульса газу используется для обновления расчетов газового месторождения и, таким образом, включает эффекты двустороннего взаимодействия. Этот метод особенно хорош для разреженных потоков. Двухжидкостный подход состоит в том, чтобы рассматривать фазу твердых частиц как вторую жидкость с эффективной вязкостью, теплопроводностью и коэффициентами диффузии. Этот подход нашел применение для плотных потоков, таких как псевдоожиженный слой. Продолжающееся развитие численных моделей приведет к постоянному совершенствованию моделирования в дополнение к дизайну и поддержке работы систем газ-твердое тело.

    ССЫЛКИ

    Азбель, Д. С., Черемисинов, Н. П. (1983) Механика жидкости и агрегатные операции , Издательство Ann Arbor Science Publishers.

    Клифт Р., Грейс Дж. Р. и Вебер М. Е. (1978) Пузыри, капли и метелки , Academic Press.

    Кроу, К. Т. (1991) Состояние дел в разработке численных моделей для плугов с дисперсной фазой, Proc. Intl. Конф. по многофазным потокам — ’91 Tsukuba , Vol. 3. С. 49-60.

    Хецрони, Г.(ред.) (1982) Справочник по многофазным системам , Hemisphere Publishing Corp.

    Добавить комментарий

    *
    *

    Необходимые поля отмечены*
