проект строительства на склоне, с панорамным остеклением, своими руками

Проектирование – это начало строительства каждого объекта. Этап важный и непростой, ведь от него зависит надежность, прочность постройки, комфорт жильцов. Конструкцию необходимо сделать удобной, эргономичной и компактной, в особенности если она возводится на маленьком участке земли. Рассмотрим подробнее, как построить цокольный этаж в частном доме, в чем его уникальность и преимущества.

Виды

У проектов домов с цокольным этажом немало плюсов, поэтому они очень распространены. Бывает несколько видов таких построек.

Одноэтажный дом

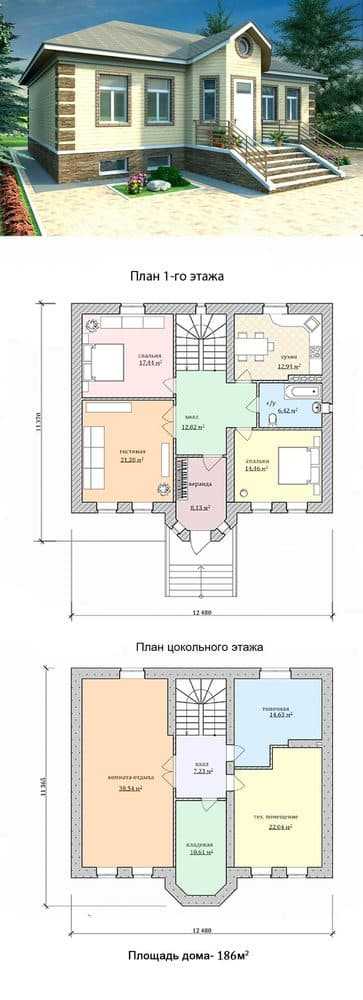

Одноэтажные дома с цокольным этажом актуальны, когда важно сэкономить финансы, и расширить жилое пространство. Располагать комнаты можно по-разному. При устройстве цоколя частного дома используется заглубленный фундамент усиленной конструкции. Обычно применяется основание монолитное или. Затраты на этот этап составят 20 процентов от цены дома.

Комнаты, располагающиеся на нижнем уровне, бывают схожими по локализации с верхними помещениями или отличаться по планировке и размерам. Из-за углубления в землю, составляющего более половины этажа, здание почти не меняется в высоте. Дом с цоколем будет выглядеть стильно и аккуратно.

Цокольный этаж отделывается искусственным камнем, штукатуркой, керамогранитом, полимерпесчаной плиткой. Этот вид жилья выбирают семьи из двух-трех человек или многодетные. Его площадь – 100–250 кв. м.

Двухэтажный дом

Большим двухэтажным загородным домам с цоколем и гаражом отдают предпочтение люди, ценящие удобство. Уровень комфортности в этом случае увеличивается. Для входа в гараж не требуется выходить из дома, а машина стоит в теплом месте, поэтому зимой прогрев не нужен.

Самым практичным выбором будет дом с цокольным этажом и гаражом, над которым отсутствуют комнаты.

С цокольным этажом и мансардой

Постройку с цоколем и мансардой тоже выбирают часто. Площадь жилой зоны увеличивается из-за дополнительного этажа. Можно обустраивать не только полуподвальные комнаты, но и чердак.

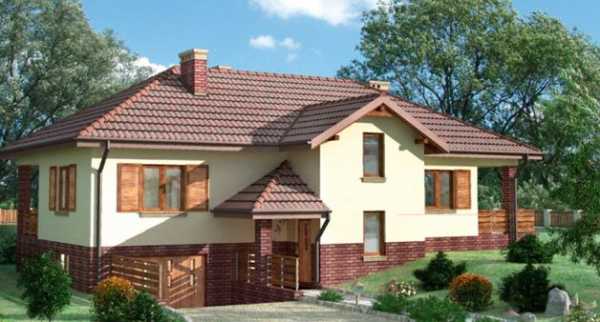

На склоне

Проекты домов на склоне с цокольным этажом скрашивают недостаток рельефа. Плюсом также послужит экономия бюджета за счет уменьшения земляных работ. При грамотном проектном решении можно реализовать полноценные или даже панорамные окна.

Планировка дома

При устройстве цокольного этажа в частном доме общая площадь увеличится в 1,5 раза для двухэтажного здания с цоколем и в 2 раза для одноэтажного. Самые распространенные варианты:

  • Обустраивают котельную, мастерскую, кладовку, гараж. Нередко домовладельцы делают сауну или бассейн;
  • В цоколе создают прихожую или гардеробную. Тогда входить на первый этаж следует с помощью тамбура, где поставлена лестница;
  • Проект коттеджа с цоколем 10 на 10 можно разнообразить обустройством спортзала;
  • Можно сделать большую комнату для приема гостей, разделить столовую с кухней. Такое решение оценит любая хозяйка;
  • Хватит пространства для больших санузлов, где расположится стиральная машина и другие приборы;
  • Получится расширить площадь для компактного плана, сделав эркер. Он обычно выступает над цокольным этажом на 1,8 метра. В основном его площадь не более 4 кв. м., но этого хватает для зимнего сада или маленькой лавки для отдыха. С трех сторон будет освещение растительности.

В зданиях с цокольным помещением нужна лестница. Для удобства ее использования нужно выбирать ширину марша не меньше 0,9 метра. Рекомендуемая ширина проступи – 0,3 м, высота подступенка – примерно 16 см.

Ниже представлена подробная инструкция, как построить цокольный этаж дома.

 Материал

Следует при строительстве учитывать отделку всего дома, сохраняя единый стиль. Рассмотрим, из чего возводят цоколь. Часто цокольный этаж создают из материалов, используемых для отделки стен и кладки. Важно, чтобы они были долговечны и прочны, в особенности если цоколь выступающий, так как на него особо действует влажность. Сделать цоколь вокруг дома своими руками несложно, главное – не экономить на материалах, чтобы избежать затрат на ремонтные работы. Следует выбирать красный глиняный кирпич, бетон, природный камень. Для облицовки поверхности можно применить последние два варианта.

Наиболее прочным считается монолитный железобетонный цоколь. Снаружи его облицовывают натуральными материалами с учетом общего стиля небольшого современного особняка. Монолитный железобетон устойчив к низким температурам, увеличенной влажности, солнечным лучам, не портится от небольших механических повреждений.

Ширина фундамента

Ширина фундамента обозначается с учетом технологии возведения стен дома с цокольным этажом. Если рассматривать каркасное здание, она будет следующая:

  • Для свайного фундамента – 30–50 см. Толщина стен — 20–30 см. Оставшуюся ширину задействуют для внутренней отделки. Фасад, вентиляционный зазор и наружная отделка не требуют фундамента;
  • Для монолитной плиты ширина основания должна совпадать с шириной стен цоколя;
  • При мелкозаглубленном или ленточном фундаменте при наличии бетонной стяжки ширина цоколя должна совпадать с шириной стены.

Важно помнить, что на цокольном этаже необходимо создание вентиляционных отверстий, препятствующих застою воздуха в помещении. Поэтому следует включить их в план. Их нужно сделать с учетом норм СНиП. В здании стандартного размера число отверстий – 12-14. Опалубка создается из струганных досок или покупается целой.

Высота цоколя

На высоту влияет тип фундамента, назначение этажа, характер грунта. Даже если в доме отсутствует подвал, основание нельзя делать на едином уровне с землей, ведь цоколь должен защищать фасад от контакта с грунтом.

Общая высота цоколя в доме по СНиП – не меньше 2,5 м. По нормативам характеристики следующие:

  • Высота перекрытия относительно уровня грунта – около 2 метров;
  • Заглубление пола в землю – не больше ½ высоты подвала.

Если цокольный этаж станет применяться как зона для отдыха, высоту нужно делать максимальной.

Высоту цокольного этажа каждый выбирает индивидуально, главное, чтобы она не составляла меньше 2,5 м. В обратном случае вне зависимости от планировки дома с цокольным этажом комфортную комнату создать не удастся.

Параметры

На заглубление здания влияет уровень грунтовых вод. Если они находятся на расстоянии меньше 1 метр от земли, то котлован не следует копать ниже уровня водяного слоя. Надземный участок цокольного этажа понадобится прикрыть насыпным слоем земли, что позволяет создать поднятую площадку вокруг постройки. Этот случай требует значительных финансовых и временных затрат.

Если уровень грунтовых вод высокий, то следует заняться осушением и сделать дренаж вокруг здания. При сезонном увеличении уровня происходит расчет стен и основания на дополнительные нагрузки.

На толщину стен цокольного помещения влияет климат, материал и толщина стен, находящихся выше и уровень грунта. Их размер бывает меньше стен, которые располагаются над землей. Расчет всех параметров при строительстве дома проводится на индивидуальных условиях.

Этапы строительства дома с цокольным этажом

Перед постройкой цоколя в доме стоит четко понимать, зачем он нужен. При его возведении следует учесть дополнительные финансовые затраты и подробно ознакомиться со всеми этапами строительства.

Роем котлован

Есть три типа цокольных этажей: на уровне фундамента, выступающий и заглубленный. В последнем случае земля должна находиться в сухом состоянии. Процесс постройки начинается с котлована, его площадь заранее определяется.

Глубина должна быть приблизительно на 1 метр выше уровня подземных вод. Его определяют по воде в колодце в жару. Начинать строить цокольное помещение лучше летом.

Обустройство дренажной системы

Функционирование дренажной системы влияет не только на цоколь в доме, но и на все здание. Сделать ее достаточно легко. После рытья котлована, стоит убрать мусор, сделать ровным дно и утрамбовать. В его углу следует вырыть яму, куда ставится металлическая бочка. Ее края равны с полом.

Дренажная система

Чтобы дно было ровным, следует засыпать его слоем мелкого песка. Толщина должна составлять не меньше 15 см и не больше 20 см. После повторного выравнивания песка, на поверхность кладется гидроизоляция. На нее кладется арматурная стека, затем происходит заливка бетона.

Между бочкой и полом должны отсутствовать щели, иначе в них будет попадать жидкость. В бочку ставится дренажный насос и система установлена.

Монтаж стен цоколя

Стены в основном возводят кирпичные или из строительных блоков. Песчано-цементная смесь выступает связующим раствором. После выкладывания стен, стоит создать верхнее перекрытие. Для этого применяются бетонные плиты. Их стоит выбирать для проекта кирпичного дома с цокольным этажом из-за значительного уровня прочности.

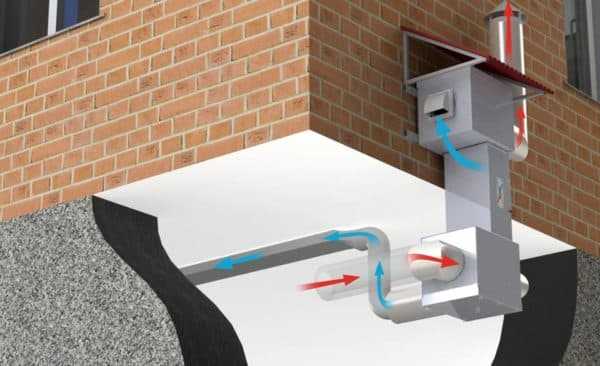

Вентиляция

Если такое помещение создается для хранения продукции, важна хорошая вентиляция. Иначе в цоколе будет много плесени, что исключает хранение еды.

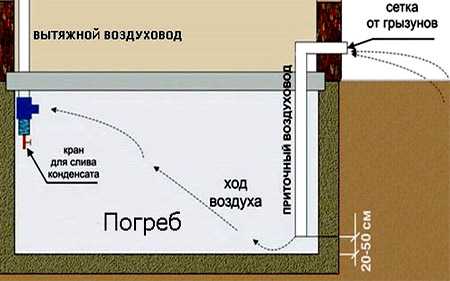

Вентиляция

С двух сторон цокольного помещения ставится пара вертикальных труб (вытяжная или приточная). Они могут быть сделаны из металла или пластика. Приточная труба нужна для втягивания воздуха снаружи, а вытяжная вытягивает его из цоколя.

Воздушные потоки

Нижний конец приточной трубы находится на уровне приблизительно 20 см от пола. Конец другой трубы располагается противоположной стороне на 30 см от потолка. Благодаря такой системе происходит беспрерывная циркуляция воздуха.

Гидроизоляция

Гидроизоляция требуется сделать в пару слоев. Материалом покрывается горизонтальная и вертикальная часть цоколя и области соприкосновения основания и цоколя с землей.

Гидроизоляция

Для оклеечных работ подойдет толь или рубероид. Обмазочным материалом может стать битумная мастика.

Преимущества и недостатки

Рассмотрим подробнее плюсы и минусы постройки цокольного этажа в современном загородном доме.

Преимущества:

  • Экономия пространства. В цокольном помещении удастся создать такие большие комнаты, как спортзал, гардеробные;
  • Если цоколь в загородном доме нужно отапливать, полы будут сухие и теплые, поэтому дополнительного утепления не требуется;
  • Здание, располагающееся на неровной земле, зрительно выравнивается;
  • Для основания не нужно дополнительно утепление и укрепление.

Недостатки:

  • Высокая стоимость постройки;
  • Требовательность к грунтам. Если воды проходят на небольшом расстоянии от почвы, нужно дополнительное укрепление и гидроизоляция;
  • Сложности при проведении коммуникаций. В случае его возведения в доме, где уже проживали без цоколя, появляются проблемы в этой области.

Подведем итоги

Возведение цоколя – отличная возможность осуществить мечту по созданию дополнительных комнат для отдыха и любимых дел. Это не только рациональное использование площади, но и интересное дизайнерское решение.

skedraft.ru

Планировка и обустройство цокольного этажа частного дома

Цокольный этаж — это большое подземное помещение, как правило, в небольших частных домах, которое можно распланировать и использовать по собственному усмотрению. При укладке фундамента дома или строения в большинстве случаев строительство проводится над землей, где оказывается меньшее воздействие промерзания грунта, что позволяет использовать цоколь дома рациональным образом. Но не стоит путать такое помещение с подвалом.

Большинство людей, когда им говоришь о цокольном помещении, сразу представляют комнату сырую, плохо освещенную, в которой долго пребывать очень сложно и опасно. На самом деле это распространенное заблуждение, так как в современных домах цокольные сооружения располагаются немного выше уровня земли, что обеспечивает защиту от повышенного уровня влажности и промерзания.

Тем более об этом можно позаботиться во время строительства самого дома, выбрав ту высоту нулевого помещения, которое вам необходимо. Если вы желаете в своем здании получить потолок выше стандартного, то можно провести заглубление цокольного этажа, что поможет регулировать высоту под ваши требования. Существует несколько стандартных преимуществ, благодаря которым цокольный этаж может быть использован с пользой:

  1. Пространство жилого дома увеличивается в несколько раз благодаря цокольному помещению.

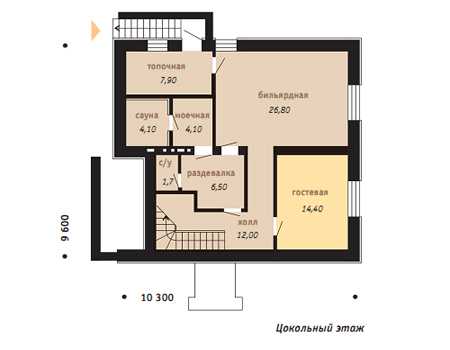

    Планировка цокольного этажа дома 15х10

  2. Наличие под вашим домом подземного жилого пространства поможет утеплить сам дом, и здание станет более теплым и комфортным для жизни.
  3. С использованием цокольного этажа у вас появляется возможность расположить в нем разные комнаты, такие как мастерская, баня, склад, котельная, гараж и так далее.
  4. Если же у вас есть потребность в долгосрочном хранения овощей или других продуктов, то цокольный этаж будет идеальным местом для склада. Он позволит сэкономить пространство на вашем участке.

Вернуться к оглавлению

Содержание материала

Проведение планировки дома с наличием цокольного этажа

Если у вас в наличии есть нижний этаж, который считается цокольным, то там можно воплотить самые разные интересные идеи:

  1. Варианты — это вышеупомянутые помещения, такие как гараж для автотранспорта, хранилище продуктов, склад, автономная котельная, погреб, кладовые помещения.

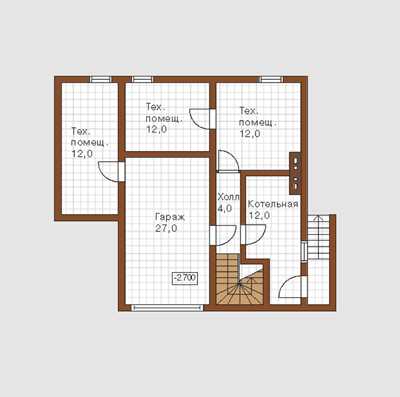

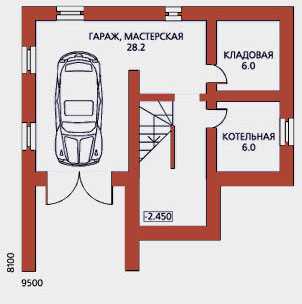

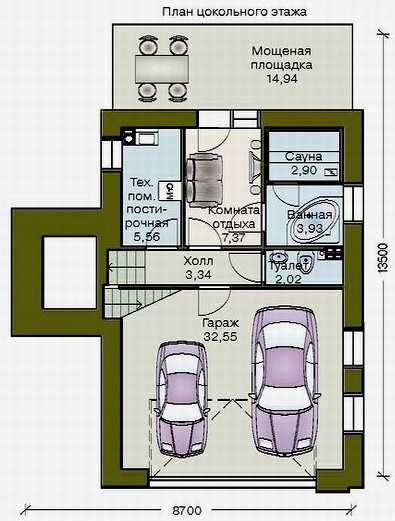

    Пример планировки цоколя с гаражом и котельной

  2. Вы можете провести реконструкцию и переоборудовать цокольный этаж под такое помещение, как прихожая, гардеробная. Кроме того, там можно устроить зону отдыха.
  3. Подобный нижний этаж является отличным вариантом для размещения в нем таких вещей, как стиральная машинка, сушилка или другая тяжелая бытовая техника. Это поможет избежать излишней влажности, появляющейся от работы таких приборов.
  4. Сегодня все больше можно встретить домов, в которых цокольный этаж служит местом для размещения бассейна.


Вернуться к оглавлению

Особенности планировки нулевого этажа в коттеджах

В большинстве коттеджей, где планируется построить цокольный этаж, существует лестница, благодаря которой можно внутри коттеджа подниматься или опускаться на нижний уровень дома. Такая лестница является зоной повышенной опасности, поэтому необходимо побеспокоиться о том, чтобы ее марш составлял не менее 90–100 сантиметров, а ширина имела предел не меньше 30 сантиметров.

Чтобы цокольный этаж имел хорошую защиту от влаги, нужно побеспокоиться об этом заранее и выбрать вариант подходящий для вашего дома. Необходимость гидроизоляции в таких помещениях очень высока и не зависит от того, насколько глубоко посажен ваш этаж, где расположены грунтовые воды или как часто в вашем регионе проходит дождь. В любом случае должна быть хорошая защита от влаги, особенно при расположении в цоколе дома гаража.

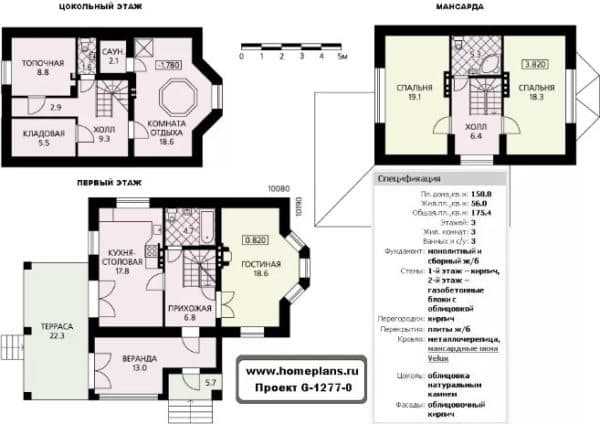

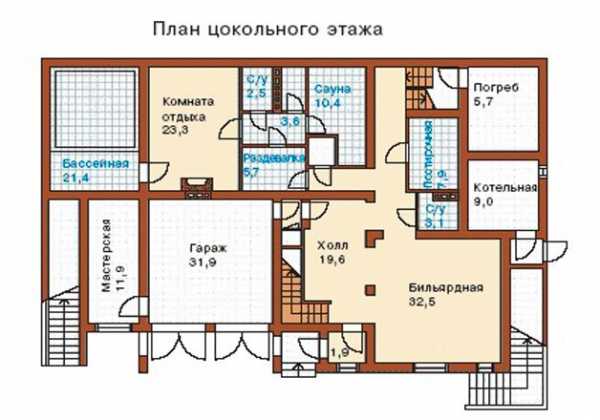

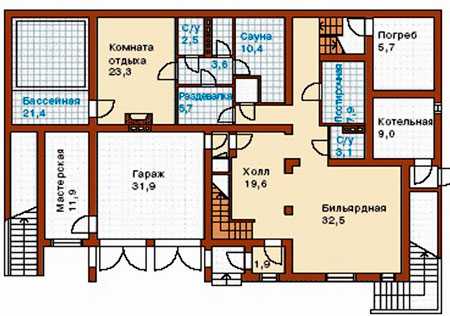

Вариант планировки нулевого этажа с сауной, бильярдом и погребом

В большинстве случаев стены такого этажа выполнены из материала более крепкого, чем кирпич. К ним можно отнести бетон или железные стены. Но в некоторых случаях исходя из планировки может допускаться эксплуатация каких-либо других материалов, сравнимых по прочности с вышеупомянутыми аналогами. Используя разные материалы, вы получите не только разную защиту от влаги, холода, но и разные затраты на покупку материала.

Вернуться к оглавлению

Выбор подходящего помещения для нулевого этажа

Перед проведением планирования устройства нулевого этажа нужно знать об уровне грунтовых вод. В основном они не превышают по высоте более 180 сантиметров и зависят от подземных рек. Для обеспечения защиты от влаги можно использовать песчаную подушку с небольшим добавлением гравия. Такой вариант актуален при хорошей плотности грунта.

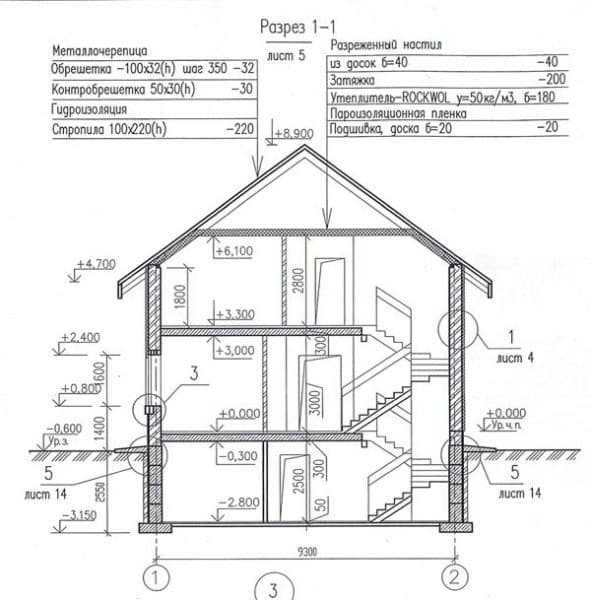

Схема устройства нулевого этажа

Если же земля на участке является сыпучей и мокрой, то в таком случае необходимо устройство фундамента из бетона, который в дальнейшем послужит хорошей основой для стен строения.

Нулевой этаж служит отличным вариантом для месторасположения газовой котельной, которую в некоторых случаях запрещается устанавливать в жилых домах и квартирах.

Большинство планировок изначально предусматривают наличие туалетных комнат, кладовых помещений и ванн, которые впоследствии могут размещать жители. Такие возможности крайне необходимы и полезны в хозяйстве любого человека.
Если в ваших планах есть установка гаража вместо цокольного этажа, то позаботьтесь о хорошей изоляции от влаги. Такой вариант возможен в том случае, если в плане этого помещения заранее было предусмотрено размещение автомобилей.

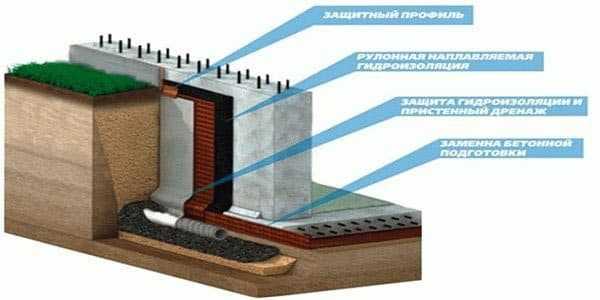

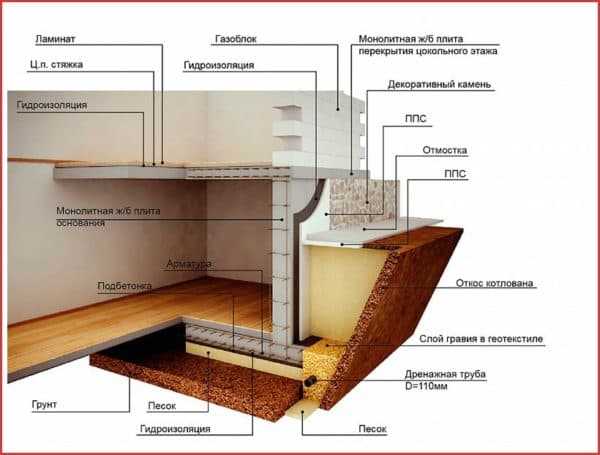

Схема гидроизоляции цокольного этажа

Необходимо также знать, что размещая машину под своим жилым домом, вы можете подвергнуть свою семью загрязненной обстановке. Самой значимой неприятной проблемой размещения гаража в цокольном этаже является наличие неприятных запахов, которые впоследствии очень сложно вывести.

Также учтите: если ваш цокольный этаж расположен ниже грунта, то есть возможность того, что подъезд будет иметь незначительный уклон, который может повлиять на въезд и выезд машин. Такая неприятность будет особенно чувствительна во время зимы, гололеда или в дождь.

Вернуться к оглавлению

Долгое пребывание человека в цокольной комнате

Если в ваши планы входит размещение новых комнат на нулевом уровне, то вам нужно быть особенно внимательными при проведении изоляции от попадания воды и низких температур.

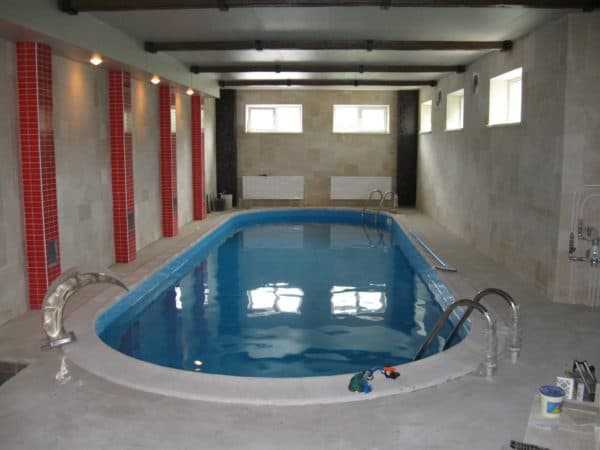

Интерьер комнаты отдыха с бассейном на цокольном этаже

Потому что как раз такой тип помещений больше всего подвержен негативному влиянию окружающей среды. Все работы, связанные с гидроизоляцией и с защитой от холода, должны проводиться еще во время строительства здания. Кроме того, необходимо обязательное наличие воздуховода или любого вида вентиляции, которая будет поставлять свежий воздух в замкнутое пространство нулевого этажа. Установка вытяжки в стенах вашего цокольного этажа поможет улучшить в несколько раз воздухообмен.

Кроме того, если вы рассчитываете на долгое пребывание в таком подземном помещении, вам необходимо провести все необходимые коммуникации, такие как трубопровод и электричество. Присутствие ванной, туалета и других комнат личной гигиены является необходимостью, которая рекомендуется специалистами.


Вернуться к оглавлению

Интерьер комнаты для семейного отдыха

Если ваш нулевой этаж поднят над землей на несколько десятков сантиметров, то хорошим вариантом для вентиляции служили бы окна. В таких случаях наилучшим вариантом из оконных конструкций будут служить ПВХ профили. Их особенность в том, что они отлично подходят для установки в помещениях, подобных нашему. А проведя все необходимые коммуникации и защитив помещения от теплопотерь, попадания воды и влаги, вы получите уютное место, в котором можно собираться всей семьей.

proekt-sam.ru

План устройства цокольного этажа — на что обратить внимание

Планы цокольных этажей в проектах одно- и двухэтажных домов, как правило, предусматривают наличие достаточно большого подземного помещения, которое может быть использовано по усмотрению хозяина.

Если принять во внимание то, что укладывать фундамент в большинстве домов придется ниже уровня промерзания грунта, а цоколь нужно будет выводить над землей, то устройство нулевого этажа выглядит вполне рациональным решением.

Не стоит путать подвальное пространство с цокольным этажом. Многие представляют цоколь плохо освещенными и сырым помещением, где невозможно долго находиться. Но это нисколько не соответствует действительности, потому что большая часть поверхности стен современных цокольных этажей располагаются выше уровня земли. План дома может предусматривать различную высоту цоколя. При желании нижнюю часть дома можно сильнее заглубить в грунт, тем самым увеличив высоту потолка в помещении.

Основные преимущества, которые предусматривает план дома с цокольным этажом, заключаются в следующем:

  • Полезное пространство жилого дома увеличивается практически в 1.5-2 раза.
  • При наличии подземного жилого помещения в основных комнатах здания будет более теплый пол, а само здание станет более комфортным для проживания.
  • Возможность использования помещения в самых разных целях: под котельную, баню, мастерскую, склад и т. д.
  • Если пространство будет использоваться в качестве овощехранилища и склада, это позволит не строить хозяйственные постройки на улице, освобождая тем самым место на участке.

Планировка дома с цокольным этажом

В планировке здания можно реализовать самые интересные идеи:

  1. Цокольное пространство лучше всего подходит для того, чтобы разместить там кладовку, гараж, котельную, склад, овощехранилище, погреб и т. д.
  2. Очень привлекательным видится решение переоборудования подземного помещения в гардеробную или прихожую.
  3. Также план цокольного этажа может предусматривать размещение на нем санузлов и других помещений с высокой влажностью, а также мест для расположения тяжелой бытовой техники (например, стиральной машины и сушилки). Кроме того, в последние годы в больших цокольных этажах устраивают бассейны.
  4. Помимо всего прочего, можно поработать над увеличением пространства дома за счет эркера, выступающего над цоколем на 100-150 см. Как правило, размеры такого помещения относительно небольшие, но их вполне хватает для организации зимнего сада или обустройства места для отдыха.

Пример планировки нулевого уровня в коттедже.

В доме с цокольным этажом планировка предусматривает наличие лестницы, по которой можно будет подниматься и спускаться. Очень важно, чтобы она была комфортной в эксплуатации, поэтому примерная ширина марша должна составлять не менее 90-100 см. Кроме того, ширина ступеней должна быть от 30 см.

Защита помещения от влаги

Подземный этаж нуждается в эффективной и качественной защите от влаги. Гидроизоляция должна быть выполнена в любом случае, вне зависимости от глубины залегания грунтовых вод, частоты осадков и погодных условий на местности.

Как правило, план цокольного этажа предусматривает, что стены будут выполнены из бетона. Однако, планировка может допускать использование любых других строительных материалов. Например, часто применяется кирпич. В зависимости от используемых стройматериалов будет изменяться общая стоимость возведения дома.

Глубина подземных этажей во многом будет зависеть от уровня залегания грунтовых вод, но она редко превышает 180 см. Если грунт плотный, то основанием фундамента может выступать традиционная песчаная подушка с добавлением гравия. При сыпучем и влажном грунте необходимо устраивать монолитное бетонное основание, на которое в дальнейшем будут устанавливаться стены дома.

Сделать котельную или гараж?

Домовладельцы, которые плохо разбираются в строительстве, вряд ли заметят серьезную разницу между высоким подполом и нулевым этажом. Однако, планировка и предназначение у этих помещений разные.

На цокольном этаже можно расположить газовую котельную, а также другое оборудование, которое обычно выносится за пределы загородного дома. Кроме того, план цокольного этажа зачастую предусматривает наличие ванн и туалетов, кладовых, мест для стирки и других помещений, крайне полезных в бытовом плане.

Гараж под жилыми комнатами нуждается в тщательной изоляции.

Также план этажа может предусматривать место для парковки автомобиля, иными словами, подземный гараж. Однако, такой план имеет большое количество противников, которые говорят о неэкологичности наличия гаража под жилыми комнатами. Основная проблема заключается в том, что в доме после парковки автомобиля начинают появляться специфические запахи, которые остаются в жилых помещениях надолго и от них крайне сложно избавиться. Кроме того, если гараж расположен намного ниже грунта, то подъезд будет иметь значительный уклон, что очень неудобно, в особенности в гололед, когда не будет возможности выехать из гаража на работу.

Помещение для длительного нахождения людей

Если планировка дома предусматривает наличие жилых помещений на цокольном этаже, то особое внимание нужно будет уделить теплоизоляции и гидроизоляции комнат, потому что стены подземного этажа в большей степени подвержены воздействию влаги и холодного воздуха. Все гидроизоляционные и теплоизоляционные работы должны быть проведены еще на этапе строительства загородного дома.

Кроме того, обязательно наличие в жилом помещении качественной вентиляционной системы. Нужно также предусмотреть наличие продухов в стенах, которые улучшат воздухообмен.

План цокольного этажа также должен включать в себя трубопровод и другие коммуникации. Как уже было отмечено выше, наличие санузла и ванны на цокольном этаже – это обычная практика, причем, рекомендуемая специалистами.

Интерьер комнаты отдыха.

В помещении должно быть несколько окон (по возможности – самых больших). Лучше всего предпочесть оконные конструкции из ПВХ-профиля, которые оптимально подходят для монтажа в помещениях такого типа.

Цокольный этаж является прекрасным местом для размещения технических, хозяйственных и жилых помещений. Это означает, что здесь нужно обеспечить точно такую же надежную защиту от теплопотерь и проникновения влаги, как и в остальных комнатах дома, расположенных выше.

Проекты домов с цокольным этажом сегодня набирают большую популярность, потому что домовладельцы стараются сэкономить на проведении строительных работ, уменьшая этажность загородных жилищ.

podvaldoma.ru

Планировка дома с цокольным этажом и спортзалом

Пример планировки дома со спортзалом в цокольном этаже. Размещение кабинета и двух спален на втором этаже.
 Если вы уже приобрели или хотите приобрести участок земли, на котором планируете возвести жилое строение, но ещё не решили какое именно, то проект и планировка дома с цокольным этажом может вам очень пригодиться как один из вариантов строительства будущего коттеджа.

Проект двухэтажного кирпичного дома с цокольным этажом

Вернуться к оглавлению

Содержание материала

Преимущества цокольного этажа

  1. Цокольный этаж можно считать дополнительной мерой, при использовании которой не затягивается этажность здания. Такие меры можно с успехом применить для размещения бани, сауны, ванной комнаты, спортзала, гаража, бильярдной комнаты, винного погреба, мастерской. Однако там найдется место и для хозяйственных помещений, к примеру, котельной, прачечной, или кладовой. В этом плане ваши фантазии совершенно ничем не ограничены.
  2. Если местность обладает сложным рельефом, то использование цокольного этажа на склонах будет эффективным и экономичным решением разнообразных задач. Особенно это касается экономии площади и инсоляции.
  3. Цоколь служит основой дома, которая придает ему солидность и основательность. Нельзя не сказать про привлекательность внешнего вида дома, который обладает цокольным этажом, ведь внешняя отделка выполняется кафелем, сайдингом (на вкус заказчика), или искусственным камнем.

планировка цокольного этажа со спортзалом

Однако стоит знать и про требования, которые касаются возведения такого этажа. К ним относятся:

  • Наличие компактное насосной станции, так как уровень отвода воды, будет совпадать с уровнем пола в цоколе.
  • При расположении в этом месте пожароопасных помещений, к примеру, бани, сауны, мастерской, вам придется заняться оборудованием этажа системами, которые удаляют дым и тушат пожар. Обязательно наличие запасного выхода наружу.
  • Минимальной отметкой высоты цокольного этажа является 2,1 м.
  • Даже если у вас в этом месте будут размещены только технические помещения, то желательно, расположить по периметру несколько окон. Это, скорее всего, связано не с техническими требованиями, а с психологическими.

Вернуться к оглавлению

Планировка дома с цокольным этажом и навесом

Итак, данный план включает в себя расположение на цокольном этаже практически всех комнат хозяйственного типа. Это прачечная (14,0 кв. м.), техническое помещение (5,8 кв. м.), холл (4,4 кв. м.), а также санузел (2,5 кв. м.). Котельная и мастерская представляют собой единое помещение, разделенное каменной перегородкой практически до конца стены.

Прачечная предусматривает наличие специальных сливных отверстий. Эта мера предосторожности очень необходима, так как в таком месте нежелательна высокая влажность. Это может пагубно отразиться на строении всего здания, к примеру, начнут появляться трещины на стенах, отделочный материал может отставать от поверхности и т. д.

Дополнительно на цокольном этаже размещены:

  • кладовая (6,5 кв. м) и холл,
  • комната отдыха (19,8 кв. м),
  • сауна (2,9 кв. м.).

И последнее помещение – спортзал в цокольном этаже. Это единственное место, которое не является хозяйственным, а скорее развлекательным. Под него отведено 16,1 кв. м. этого вполне достаточно для размещения нескольких тренажеров, шведской стенки и душевой. Освещение в тренажерном зале должно быть яркое, чтобы глаза быстро не уставали.

Планировка пространства

Как только жилец поднимется по лестнице верх, то попадет в холл (7 кв. м.) на первом этаже. Из него через проем в стене можно попасть в прихожую (6,7 кв. м.). Из гостиной и из холла можно пройти в кухню, площадь которой 19,6 кв. м. На первом этаже также располагается санузел общего использования и тамбур (2,9 кв. м.). Гостевая спальня на первом этаже, размер которой 33,6 кв. м., предназначена для временного проживания двух человек.

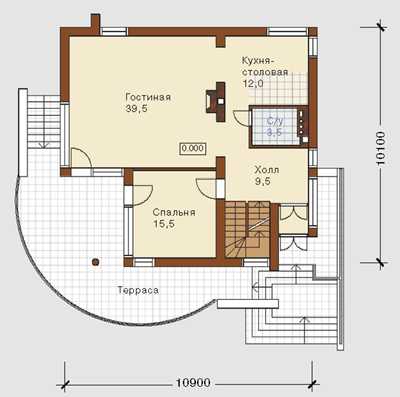

план 1 этажа дома

На втором этаже дома стандартная планировка, только из холла можно попасть в каждую из пяти комнат. Итак, первая – рабочий кабинет на втором этаже. Он находится на некотором удалении от остальных комнат, чтобы не доносились посторонние звуки и шум. Из кабинета можно выйти на длинный балкон, с которого открывается вид на участок.

Две спальни на втором этаже обладают соответственно размерами 13,9 кв. м. и 14,0 кв. м., располагаются эти комнаты рядом. Третья комната может быть обустроена по задумке хозяев, желательно устроить там детскую или библиотеку. Размер этого помещения 15 кв. м., у него есть небольшая особенность — несущая стена, которая выходит на приусадебный участок, представляет собой огромное окно. Это позволяет в дневное время не использовать вообще никаких дополнительных искусственных источников света.

И последняя комната – ванная (7,8 кв. м.). Этого помещения будет достаточно для расположения не только ванны, но также душа, раковины и остального сантехнического оборудования.

планировка 2 этажа дома

Дополнительные сведения

Планировка дома с цокольным этажом предусматривает размещение семьи из шести человек для проживания весь год. Общая площадь – 251,8 кв. м. Из них жилая площадь – 106,33 кв. м.

Характеристики:

  • Конструкция: керамическая.
  • Материал для наружной стены: пустотелый кирпич.
  • Материал для перекрытия: железобетон, монолит.
  • Материал для конструкции крыши: дерево, ригель.
  • Лестница: железобетонная.
  • Фундамент: железобетонный ленточный.
  • Материал для отделки кровли: керамическая черепица.
  • Материал для отделки фасадов: тонкослойная штукатурка.
  • Материал для отделки цокольного этажа: облицовочный кирпич.

Для возведения такого строения участок (как минимум) должен обладать следующими размерами: 10,2 х 12,3 м.

Такая планировка дома очень удобна в местностях, обладающих плохим рельефом, именно поэтому чаще всего её применяют для строительства загородных домов. Большое количество преимуществ вкупе с требованиями в итоге обеспечат большое свободное пространство, которое можно обустроить по своему желанию. Комнат хватит и для технических помещений, и для воплощения любой дизайнерской задумки. Вернуться к оглавлению

Проект дома с гаражом в цокольном этаже

Для современного дома сейчас главное – быть компактным, но в то же время удобным и комфортабельным, и, конечно, обладать какой-нибудь изюминкой. Гараж в цокольном этаже дома  как раз такая особенность, которая способна изменить восприятие всего сооружения в целом. Такое здание подойдет для проживания семьи, которая состоит не более чем из 7 человек, круглый год.

Проект современного коттеджа с гаражом и цокольным этажом в стиле хай-тек

Такая планировка дома с цокольным этажом и гаражом предусматривает традиционную архитектуру. Преобладать будут просторные и светлые комнаты. Одними из основных преимуществ будет также комплекс, состоящий из бани, сауны и комнаты для отдыха. Владельцев дома порадует наличие гостевой комнаты и кабинета для работы.

Планировка дома, построенного в стиле хай-тек

Итак, как только жилец входит в дом, то попадает в холл, размер которого составляет 9,5 кв. м. Вход осуществляется через двойные двери, которые оснащены предохранительными камерами. Далее идет гостиная, ее площадь 39,5 кв. м., это пространство можно также использовать с пользой. Например, воплотить дизайнерскую задумку или установить диванчик для отдыха.

Для того чтобы изолировать посторонние звуки и шум, которые могут доноситься из комнат, расположенных рядом, дверь и стены обиваются утеплителем. Он способен изолировать не только звук, но и тепло. Именно по этой причине в таком доме будет царить уют.

план цокольного этажа с гаражом

В кухню-столовую (12 кв. м.) можно попасть через холл. Предусматривается наличие зоны употребления пищи, а также зоны её приготовления. Между собой они будут разделены складной перегородкой по стилю и дизайну совпадающей с окружающим интерьером. Первый этаж также подразумевает наличие санузла общего пользования, площадь которого составляет 3,5 кв. м.

современная планировка дома в стиле хай-тек с полукруглой террасой

С первого этажа с использованием лестницы можно попасть на верхний или нижний этажи. Цокольный этаж включает в себя холл площадью 4 кв. м. Из него можно пройти в две кладовые комнаты с размером в 12 кв. м. каждая, в котельную (12 кв. м.). Из холла можно попасть в гараж (27,0 кв. м.), а из него в еще одно техническое помещение. Имеется также банный комплекс, что весьма удобно для участков небольшого размера на которых практически невозможно поместить отдельную баню.

план второго этажа дома с большим балконом

Стоит отметить, что перед принятием решения о возведении банного комплекса необходимо позаботиться об отоплении. Как правило, современная котельная требует большого свободного пространства. Для того чтобы автономное отопление дома было на самом деле эффективным нельзя обойтись без таких компонентов, как:

  • котел;
  • электрический насос для того чтобы вода поступала из скважины;
  • расширительный бак, чтобы никогда не было нехватки в воде;
  • бойлер, чтобы отопительная система работала четко и слаженно даже на твердом топливе.

Гараж в цокольном этаже: преимущества и недостатки

Еще одна особенность проекта — цокольный этаж оснащен пристроенным гаражом. Его площадь составляет 27,0 кв. м. Попасть в него удастся исключительно с улицы, по специально сооруженному для этой цели трапу. Достаточно часто встречаются подобные проекты, предполагающие возведение в цокольном этаже гаража.

Ранее была выявлена нецелесообразность такой пристройки, так как автомобильные запахи постоянно проникали в дом, тем самым создавался определенный дискомфорт. Однако эта планировка дома с цокольным этажом и гаражом в нем включает в себя серьезную и продуманную систему вентиляции, таким образом, совершенно никакие посторонние «благовония» не смогут попасть в жилые помещения.
Другой причиной, по которой часто отказываются от возведения гаража в таком месте является тот факт, что необходимо преодолеть большой угол наклона , чтобы попасть в гараж. Летом это не страшно, но зимой может обратиться большой опасностью. Однако и этот вопрос был решен. Для этого нужно использовать специальный трап, оснащенный небольшими выступами с краев.

Таким образом, машине совершенно не грозит наклон. С использованием бойлерной (для банного комплекса), можно обеспечить устройством подогрева въездную линию. Тогда даже в холодное время года, не будет образовываться на этом месте лед, не будет скапливаться снег, а, значит, передвижение будет безопасным.

Гараж в цокольном этаже

Второй этаж построен без каких-либо особенностей или «изюминок». Все максимально просто и комфортно: две спальные комнаты, обладающие размерами 21 кв. м., 12 кв. м. В наличии имеется кабинет (32 кв. м.), а также ванная, площадью 6,1 кв. м, примыкающая к одной из спален. Из кабинета и спальни можно попасть на балкон. Все пространство второго этажа должно быть светлым и легким, словно наполненным воздухом.

Если первые два этажа предназначены для активной деятельности, для дневного времяпрепровождения, то поднявшись выше, приходит ощущение спокойствия и тишины. Именно такая атмосфера позволяет расслабиться и отдохнуть каждому члену семьи после напряженного и тяжелого трудового дня.

Общая часть

Строительство здания будет происходить из утепленного кирпича. Фундамент заливного типа идет по монолитной плите. В качестве материала для наружных стен также применяют утепленный кирпич, а для перекрытия железобетонные плиты. Крыша из деревянной стропильной поверхности. Кровля вентилируемая, выполнена из черепицы. Для фасада используется штукатурка на основе минеральных веществ и утеплителя.

Эта планировка дома очень удобна и функциональна. Такой дом подойдет для проживания большого количества человек и каждый из них найдет себе место и то, чем заняться. Необычно в планировке даже четкое разделение границ. Первые этажи – рабочие, а второй исключительно для отдыха. Гараж в цокольном этаже и несколько санузлов – все это мелочи, но именно из-за них складывается общая коммуникабельность всего строения.

Вернуться к оглавлению

Дом с цокольным этажом для проживания большой семьи

Дом, который подойдет практически каждому современному человеку. Состоит он из двух этажей, подойдет для проживания семьи из четырех человек весь год.

Вход в дом начинается под навесом небольшого размера. Это необходимо, чтобы в жаркий день можно было укрыться от палящих лучей солнца. Далее лестница и вход в дом. С самого начала жилец попадает в прихожую, площадь которой 2,3 кв. м. Этого достаточно, чтобы можно было разместить небольшой шкаф или просто стойку для обуви.

С прихожей дверь ведет в холл, размеры которого составляют 5,8 кв. м. Из него можно попасть в небольшую ванную комнату (3,3 кв. м.), и в санузел общего пользования (1,5 кв. м.), который располагается напротив ванной.

планировка 1 этажа дома

С холла можно пройти в кухню (12,4 кв. м.) и гостиную(14 кв. м.). Тут скрыта первая особенность всей внутренней планировки дома. Проход будет в виде арки (её внешний вид можно будет выбрать в соответствии с окружающим интерьером).

Вторая особенность – гостиная и кухня представляют собой единое пространство, которое будет разделено большим двусторонним шкафом. В кухне будут располагаться все необходимые элементы для приготовления пищи, а также её употребления. Гостиная, как и любая другая, имеет в наличии предметы для интересного и увлекательного провождения времени (приставки, компьютер, телевизор). В гостиной на одной из капитальных несущих стен имеется окно огромного размера во весь рост человека. Это позволит сделать освещение в дневное время намного лучше.

Помимо этого, первый этаж включает в себя размещение двух спальных комнат. Они для проживания членов семьи, их размер соответственно 15,6 кв. м., 16,3 кв. м. К дому пристроена терраса, на которой можно будет устроить зону отдыха, разместить там шезлонг и поставить столик. Её размер составляет 1,7 кв. м., а выход на неё можно осуществить с улицы или с кухни.

Банный комплекс в цокольном этаже

Перед тем как перейти к цокольному этажу, нужно обратить внимание на лестницу в подвал. В отличие от стандартных планировок, она винтового типа. Это необходимо для того, чтобы сэкономить пространство и дополнить интерьер максимализма. Такая лестница выглядит красиво и необычно. После спуска по ней жилец попадает в холл (12 кв. м.), из которого можно пройти в комнату (14,4 кв. м.), обустроить её хозяева смогут по своему желанию. Рекомендуется, расположить в этом месте библиотеку, или мастерскую.

Далее идет бильярдный зал (26,8 кв. м.). Это большое пространство отведено для размещения небольшого холодильника, одного стола и нескольких диванов. В этом месте и предыдущей комнате рекомендуется создать наиболее благоприятное освещение. Не стоит подбирать для этого белый или желтый цвет, так как от разноцветного освещения могут быстро устать глаза.

план цокольного этажа дома с баней

С холла можно пройти в раздевалку (6,5 кв. м.), из которой есть выход в санузел общего использования (1,7 кв. м.). Далее из раздевалки идет проход в моечную комнату(4,1 кв. м.), оттуда в сауну (4,1 кв. м.). Такой комплекс  не потребует яркого освещения, скорее всего, наоборот, немного тусклого. Для полного комфорта нужно провести не только работы с улучшением вентиляционной системы, но и позаботиться об отоплении, а также поступлении воды.

И последнее помещение на этом этаже – котельная (7,9 кв. м.). Это пространство используют для установки котлов отопления, газовых колонок и т. д.

Преимущества такого плана

Наличие сауны в цокольном этаже предусматривает определенные преимущества. Одно из них – то, что не потребуется куда-либо идти, все находится в собственном доме. Другое – рядом с сауной можно разместить комнату, в которой будут находиться инженерные системы. И последнее – можно заняться возведением не только сауны, но и душевой, и комнаты отдыха. Обязательно стоит учитывать, что должна присутствовать грамотная гидроизоляция.

Дом с цокольным этажом — удобно и комфортно

Другим плюсом считается наличие бойлерной. В ней будут находиться не только котлы, но и инженерные системы. В случае с этим планом все пространство распределяется разумно и экономно. По этой причине удается избежать затрат на обогрев, так как вполне достаточно того тепла, которое выделяют трубы и котлы.

Остальные плюсы зависят напрямую от наличия цокольного этажа, и их можно перечислить по пунктам:

  1. Экономия места.
  2. Отсутствие нагрузки на здание.
  3. Комфорт и удобство.
  4. Цокольный этаж – «изюминка» строения.
  5. Его можно обустроить по собственному желанию, не обращая внимания на стиль всего дома.

Впоследствии вы не пожалеете о том, что решили построить цокольное помещение, так как не всегда площадь одного этажа позволяет разместить такое количество комнат, которые на самом деле необходимы для нормальной жизни нескольких человек, а возведение второго этажа обойдется дороже, чем цоколя.

planvsem.ru

Проекты домов с цокольным этажом под ключ: плюсы и минусы, примеры проектов, от чего зависят цены

18 Апреля 2018 2018-04-18

4006

Время чтения 9 минут

Прочитать позже

Отправим материал на почту

Распечатать


Проектирование частных домов или коттеджей предусматривает не только внутреннюю планировку и расположение комнат. На этом этапе определяются конструкционные особенности самого строения. Здание может быть с подвалом, без подвала или с цокольным этажом, который делится на надземную и подземную части. Отметка пола цокольного этажа находится ниже планировочной отметки земли, при этом его высота не превышает 150-160 см (примерно половина одного этажа). Такой тип строения увеличивает полезные метры жилья на площадь равную площади всего дома. Поэтому при наличии дополнительной квадратуры, нет необходимости занимать приусадебную территорию. Готовые проекты домов с цокольным этажом значительно упрощают выбор оптимального варианта жилья в соответствии с личными запросами застройщика и с геодезическими характеристиками конкретного участка.



С виду не очень большой дом имеет дополнительные помещения: от обычной кладовой до гаража для машины

Особенности строительства цоколя


Если выбран проект дома, где присутствует цокольный этаж, перед началом строительных работ обязательно проводится комплекс мероприятий по геодезическим изысканиям. Исследования рельефа местности позволяют узнать, на какой глубине находится водоносный слой. Возводить такие здания нужно только на участке, где грунтовые воды залегают на значительной глубине, в ином случае затраты на строительство значительно увеличатся, за счет создания надежной гидроизоляционной защиты. Проще всего заказывать строительство типового дома с цокольным этажом под ключ. Проекты и цены представлены в каталогах на сайтах строительных компаний. Все работы – от геодезических изысканий до отделочных работ – выполняет компания, специализирующаяся на данном виде услуг.

Плюсы и минусы дома с цокольным этажом


Строительство жилого здания с заглубленной частью оправдано появлением следующих преимуществ:


  • Полезное пространство дома разгружается от санитарных и технических помещений, которые удобнее всего размещать на цокольном этаже.


  • Решается вопрос по утеплению пола первого этажа.



Для утепления пола потребуется меньше затрат


  • Увеличивается общая квадратура здания, в том числе жилая площадь.


  • Улучшаются бытовые условия. Жилые и технические помещения расположены под одной крышей.


  • Снижаются расходы. Нет необходимости возводить отдельно стоящие постройки, которые занимают приусадебную территорию.


  • Не создается проблем с прокладкой коммуникационных сетей.


Также надо принимать во внимание некоторые недостатки:


  • Большой объем земляных и бетонных работ с последующей утилизацией или вывозом грунта.


  • В большинстве случаев понадобится использовать спецтехнику, особенно если заглубленный фундамент возводится из блоков и плит перекрытия. Аренда крана приводит к удорожанию строительства.


  • Повышенные требования к гидроизоляции подземной части жилого здания, отмостке и дренажной системе.


  • Отсутствие достаточного количества уличного света и большой расход электроэнергии за счет искусственного освещения.

Что размещают на цокольном этаже


Разрабатывая проекты коттеджей с цокольным этажом, специалисты предлагают варианты использования помещений. Этаж под основным домом не предназначен для проживания, но зато здесь можно размещать:



Например, это может быть столярная мастерская


  • Тренажерный зал.


  • Сауну или баню.


  • Бильярдную комнату и домашний кинотеатр.


  • Дополнительную кухню и душевую.


  • Кладовку и подвал, где удобно хранить различные вещи и продукты. Если средняя годовая температура составляет от +12 до +15°С, то такие помещения могут вполне заменить винный погреб


  • Гараж.


От общей площади цокольного этажа зависит количество и параметры комнат.

Когда стоит и когда не рекомендуется строить дом с цоколем


Жилое здание с цокольным этажом рационально возводить на возвышенной местности. Если приусадебная территория небольшая и нет возможности размещать другие эксплуатируемые постройки – гараж, мастерскую, летнюю кухню, подвал, душ.


Не рекомендуется возводить цокольный этаж на участках, где наблюдается сезонное подтапливание или близкое расположение грунтовых вод к поверхности. Для того чтобы строение было полностью пригодно к эксплуатации потребуется создание сложной дренажной системы, а также не исключается покупка дорогостоящего оборудования.

Цена дома с цокольным этажом в Москве


Стоимость жилого здания с цокольным этажом напрямую зависит от следующих факторов:


  • Этажности.


  • Общей площади.


  • Рельефа местности и типа грунта на участке.


  • Общей сложности проекта.



Такой дом потребует много внимания для цокольного этажа, так как он должен выдержать вес верхних двух этажей


На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов от строительных компаний, представленных на выставке домов «Малоэтажная Страна».


  • Глубины залегания водоносных слоев.


  • Объема земляных и бетонных работ.


  • Обустройства дренажной и вентиляционной систем для создания оптимального микроклимата в подвальных помещениях.


Также на общую стоимость дома влияет материал, из которого он возводится. Это может быть кирпич, блоки керамзитобетонные, газо- или пеноблоки, бревно или брус. А так же, цена дома с цокольным этажом под ключ пусть и типового проекта увеличится, если в него будут вноситься изменения. Значительная разница с типовым проектом в сторону увеличения наблюдается при индивидуальном проектировании, которое можно заказать в Москве.


Про стоимость возведения цокольного этажа смотрите в видеоролике:


Проекты домов с цокольным этажом


Проекты жилых загородных домов с цокольным этажом составляют отдельную категорию. Благодаря многочисленным преимуществам популярность таких строений постоянно растет. Застройщикам предлагается несколько вариантов подобного жилья.



Проекты могут быть самыми разными – всегда есть большой выбор


На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу строительства домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Одноэтажные дома с цокольным этажом


В целях экономии денежных средств и увеличения общей площади жилья многие застройщики отдают предпочтение одноэтажным строениям с помещением в цокольной части.


В таких зданиях можно применять разные варианты расположения жилых комнат и технических помещений. При строительстве загородных коттеджей применяется заглубленный фундамент усиленной конструкции. В основном возводятся ленточный или монолитный тип основания, которые отличаются трудоемкими земляными и бетонными работами. Затраты на фундамент с цоколем составляют около 20% от стоимости всего здания.



В небольшом одноэтажном доме в цокольном этаже могут размещаться подсобные помещения, освобождая пространство верхнего этажа


Помещения, находящиеся на нижнем уровне, могут дублировать расположение верхних комнат либо их планировка и размеры отличаются. За счет максимального углубления в землю, которое составляет чуть больше половины одного этажа, общая высота здания практически не увеличивается. Загородный дом с углубленным фундаментом и высоким цоколем смотрится аккуратно и солидно.



Одноэтажный дом классической конструкции с цоколем


Для отделки цокольной части применяется современный облицовочный материал – штукатурка, клинкер, полимерпесчаная плитка, искусственный камень, керамогранит, виниловый сайдинг с имитацией под «камень», «кирпич». Такой вариант жилья подходит для комфортного проживания как небольшой семьи из 2-3 человек, так и для многодетной. Общая площадь составляет от 100 до 250 кв.м.



Одноэтажный дом с цокольным этажом и эркером


Это может быть интересно! В статье по следующей ссылке читайте про отделку цоколя частного дома.

Дома с цоколем и гаражом


Выбирают проекты одноэтажных домов с цоколем и гаражом люди, которые стремятся окружить себя дополнительными удобствами. При эксплуатации такого жилого здания повышается уровень комфортности. Для того чтобы попасть в гараж не нужно выходить на улицу, кроме этого автомобиль находится в теплом помещении, поэтому не требует прогрева даже в морозы.



Дом с цокольным этажом и гаражом


Наиболее практичным вариантом является дом с цоколем и пристроенным гаражом, над которым нет никаких помещений. Такие проекты позволяют экономить строительные материалы, и не занимают территорию приусадебного участка.



Одноэтажный коттедж с цокольным этажом и пристроенным гаражом

Дома с цоколем и мансардой


Площадь жилого дома можно увеличить за счет дополнительного этажа. Оптимальный бюджетный вариант предусматривает обустройство не только полуподвальных помещений, но и чердачной зоны. Разработанные готовые проекты домов с цокольным этажом и мансардой представлены в самых разных вариантах.



Архитектурный проект дома с мансардой, цокольным этажом и гаражом



Планировка дома с цоколем, гаражом и мансардой


В зависимости от выбора архитектурных и конструкционных решений стоимость проекта варьирует в широком диапазоне. Основным отличием домов с мансардой и цокольным этажом от двухэтажных коттеджей является более низкие затраты на строительство, что очень важно для застройщиков, которым приходится экономить на материалах.


Чтобы лестницы не занимали полезную площадь, выбирается оптимальный вариант конструкции, для которой требуется меньше места. Оригинально смотрятся проекты с балконом на первом и/или мансардном этажах. Полезная площадь таких зданий незначительно уступает коттеджам на 2 этажа, составляет от 100 до 900 кв.м.



Проект дома с цокольным этажом, гаражом и мансардой с балконом


Это может быть интересно! В статье по следующей ссылке читайте про утепление цоколя фундамента снаружи.

Заключение


Проекты домов с цокольным этажом пользуются спросом благодаря многочисленным достоинствам, из которых можно выделить повышенные удобства и комфорт, которые создаются под одной крышей. Наличие полуподвального помещения позволяет организовывать пространство в жилой части здания и максимально эффективно обустраивать техническую зону.

Прочитать позже

Отправим материал на почту

Распечатать

m-strana.ru

Планировка и чертежи подвала частного дома

Такое помещение, как подвал, вещь для частного дома незаменимая, ведь никакой холодильник не сможет вместить такого количества банок с консервами, соленьями, вареньем, овощами, и другими запасами. Практически каждый человек, имеющий собственное жилье, может сделать себе такое строение.

Планировка подвала с бассейном, сауной и санузлом

Для этого можно использовать как подвал жилого здания, уже существующий, будь это дом или квартира, так и самостоятельно построенный небольшой подвал на участке возле дома. Кроме того, составив планировку подвала, вы сможете сделать его оригинальным и красивым.

Вернуться к оглавлению

Содержание материала

Что такое подвал

Такое помещение, как подвал, имеет собственное определение. В основном называют подвалом большое помещение, расположенное на нулевом этаже здания и занимающее всю его площадь. Таким образом, в этом помещении можно разместить множество других построек, таких как гараж, мастерская, дополнительная комната, бассейн, прачечная, бойлерная или же бассейн. Кроме того, в нем можно расположить кладовую. Это главное отличие подвала от погреба.

В подвале дома могут быть разные по предназначению комнаты, а в погребе — только одна для хранения продуктов сезонного урожая или консервации.

Планировка подвала с сауной, прачечной и тренажерным залом

Теперь давайте рассмотрим нюансы при планировании схемы и постройки подвала на частном участке. Конечно, нужно учитывать то, что качественный и хороший фундамент в просторном доме имеет большие требования в плане трудоемкости и финансов. Поэтому необходимо рассмотреть все плюсы и минусы постройки подвалов в фундаменте дома.

Вернуться к оглавлению

Минусы подвалов в фундаменте дома

Первый большой недостаток, который является проблемой для большинства хозяев, — это финансовая сторона. Для того чтобы сделать хороший качественный и надежный подвал, нужно будет потратить почти половину стоимости всего дома. Но стоит учесть то, что цена напрямую зависит от условий строительства, а именно от грунтовых вод, состава грунта и от рельефа местности.

Второй недостаток — это необходимость в больших трудозатратах на работы, которые при строительстве своими руками будут даваться очень нелегко.

Планировка цокольного подвала 7х9 с топочной и кухней

И, тем не менее, на большинстве дачных и обычных частных участках строительство ведется самостоятельно, так как это помогает избежать лишних затрат.

Вернуться к оглавлению

Плюсы подвала в фундаменте

Плюсов в расположении подвала в нулевом этаже вашего дома, конечно, намного больше, чем минусов. Первым плюсом является то, что в вашем распоряжении существует огромный участок, на котором можно расположить необходимые помещения, да и все что вам угодно начиная от оранжерей хозяйственных блоков и заканчивая котельной.

Кроме того, если вы любитель спортивных нагрузок и хотите держать свое тело в форме, в подвале можно расположить тренажерный зал. В другом случае это помещение послужит отличным местом для постройки бильярдной или зимнего сада, в котором, установив естественное освещение, можно даже зимой находится в окружении зеленых растений.


Вернуться к оглавлению

Подвал в монолитном фундаменте

Перед началом проведения работ по разметке вы должны в бумажном или компьютерном варианте создать чертеж, по которому будет ясно, как именно выглядит ваш подвал как внутри, так и снаружи. Для примера рассмотрим варианты частичного подвала под зданием. На наши нужды выделена большая половина дома, но если есть возможность использовать всю площадь, то это будет даже лучше.

Полная высота от пола до потолка подвала, используемого нами, будет составлять 150 сантиметров, уровень расположения над землей равен 80 сантиметрам.

Такая небольшая высота объясняется тем, что есть необходимость установки гидроизоляции и также проведением бетонирования пола. Каждый из них занимает в среднем 20–30 сантиметров. Вся конструкция будет занимать высоту до 2,2 метра. Если ваш участок, на котором расположен дом, имеет высокий уровень промерзания почвы, и он достигает уровня ниже 1,5 метра, то в таком случае есть необходимость в траншее или котловане, раскапываемом на этом уровне. После этого поверхность засыпается песчаной подушкой, которая не должна превышать 60 сантиметров по высоте. В основном уровень приложенных усилий зависит напрямую от плотности грунта и его податливости.

Если есть грунт, из лучших вариантов — провести дополнительное укрепление при помощи выкладывания кирпича, обрабатывания стен опалубкой и рытья дополнительного котлована. Если же в вашем расположении больше финансов, то было бы неплохо провести выкладывания бетонных блоков под фундамент.
Если грунт отличается твердостью и состоит из камня, земли и тому подобного, то производится рытье отвесной траншеи. Но стоит быть внимательным в том месте, где должны располагаться двери: там грунт не выкапывается и остается, после чего армируется. Дальше все основание укрепляется при помощи опалубки. Последняя часть основания из 10–15 сантиметров должна усиленно армироваться, особенно в тех местах, где будут располагаться окна и двери.

Если есть уже готовая структура несущих конструкций на первых этажах зданий, ее нужно использовать для дальнейшего планирования и построения чертежей подвала или нулевого этажа. Это особенно важно, если вы хотите свободно и творчески расположить элементы по своему желанию, так как их можно будет согласовывать с уже разработанной жилой структурой.

Схема устройства вентиляции в подвале

Обычно такой этаж или подвал можно обустраивать не только для расположения погреба или других технических помещений. В некоторых случаях разрешается строить место для временного местонахождения людей. Главным условием в таких ситуациях является наличие хорошей вентиляции и теплоизоляции.

Пример планировка подвала частного дома с тренажерным залом и сауной

Если жилье, под которым расположен подвал, — индивидуальное, тогда можно облегчить доступ в нижнее помещение дома при помощи наружного входа по дому и домовым лестницам. Если же в вашем подвале будут расположены такие комплексы, как спортивно-оздоровительные или бытовые помещения и тому подобное, нужно будет побеспокоиться о наличии отдельного выхода.


Вернуться к оглавлению

Меры предосторожности при проектировании подвала

  1. В подвальных помещениях запрещается устанавливать емкости с легко возгораемыми жидкостями. Это также касается топочных, газовых или котельных помещений.
  2. Расположение гаража в подвальном помещении является нежелательным, хоть и разрешается правилами эксплуатации. Такие меры предосторожности объясняются тем, что такое расположение помещения может представлять опасность для жизни и здоровья людей, проживающих над таким строением. В основном это объясняется опасностью сбора выхлопных газов в верхних комнатах здания.Если вы все же решили расположить гаражное помещение под своим жилым домом, то необходимо соблюдать правила эксплуатации, которые обязывают устанавливать хорошую вентиляцию с электрической или механизированной вытяжкой. Конечно же, такое правило не касается расположения электромобилей в подземном гараже.

    3D планировка подвального этажа с гаражом и хозяйственными помещениями

  3. Если в вашем подвале отсутствуют какие-либо легковоспламеняющиеся материалы, то выход может быть сделан и через тамбур здания.
  4. При желании расположить жилой уровень в подвале необходимо обратить свое внимание на правила, указанные соответственными органами. Нормы, указанные в этом документе, дают определение жилому подвальному помещению: это комнаты или система комнат, предназначение которых заключается в круглогодичном и постоянном проживании человека, и при этом имеющие соответствие всем санитарным требованиям; также оно включает в себя подходящий микроклимат и достаточный уровень вентиляции воздуха.

Вариант планировки цокольного этажа 8х13

Если вы будете использовать советы, указанные в этой статье, то сможете сделать подвал в частном доме, который будет отличаться как прочностью, так и надежностью.

proekt-sam.ru

Проект одноэтажного дома с цокольным этажом

Цокольный этаж – это этаж, который находится ниже уровня жилья. Обычно подобные помещения используются для технических нужд. Главное отличие цоколя от подвала – высота стен цокольного этажа должна быть минимум 180 см. По документам цокольный этаж считается надземным, а дом будет считаться двухэтажным.

Преимущества и недостатки строительства дома с цокольным этажом

К преимуществам можно отнести:

  • дополнительные квадратные метры: площадь цокольного этажа может значительно превышать площадь первого этажа, благодаря чему в доме будет гораздо больше пространства;
  • в цокольном этаже можно разместить гараж, что позволит избежать возведения дополнительных построек на территории участка;
  • в цокольном этаже могут быть расположены помещения, не вписывающиеся в общий стиль дома: организовать можно мастерскую, бойлерную, игровую комнату, спортивный зал;
  • благодаря дополнительному подземному помещению можно будет сэкономить на утеплении пола первого этажа, эту роль будет выполнять нижний этаж.

Недостатки могут быть следующими:

  • сложности с земельными работами: для цокольного этажа необходим достаточно большой котлован, для вывоза земли и укладки плит перекрытия понадобится специальная техника – своими руками здесь не справиться. Все это приведет к удорожанию строительных работ;
  • если технология строительства будет нарушена, во время полноводия или сильных дождях, помещение может быть затоплено, а все вещи в нем – испорчены.
  • цокольный этаж относится к полезной площади, и будет облагаться налогами, как жилое помещение, хотя использовать его для жилья не рекомендуется;
  • большая часть помещения находится под землей, поэтому рассчитывать на естественное освещение не приходится, необходимо тщательно продумать расположение электрических светильников;
  • чтобы избежать сырости в цокольном этаже придется хорошо потратиться на гидроизоляцию.

Особенности проектирования

Чаще всего здание проектируется сверху вниз: наиболее значимой является жилая часть здания, под нее и подстраивается проект цокольного этажа. План стен цоколя должен совпадать с планом стен первого этажа, поскольку конструкция будет являться несущей.

Несколько советов:

  1. Лучше не устраивать в цокольном этаже котельную или газовую топочную, чтобы избежать возгорания дома.
  2. Если выход из гаража в цоколь будет осуществляться через тамбур, не стоит хранить в гараже легковоспламеняющиеся материалы.
  3. При устройстве гаража в цоколе важно установить вентиляционную механическую вытяжку, чтобы избавить помещение от машинных запахов.

Далеко не всегда строительство ведется на идеально ровной земле, проекты для участков со склонами несколько отличаются от обычных.

В процессе строительства на склоне следует учитывать следующие нюансы:

  • не исключено, что готовый типовой проект придется доработать с учетом особенности местности под строительство. Здесь понадобится консультация специалистов;
  • учтите, что из-за неровностей почвы могут возникнуть проблемы с использованием спецтехники;
  • крайне важно произвести верные расчеты: учесть состав грунта, погодные условия, перепад высот;
  • фундамент на склонах нуждается в особо качественной гидроизоляции: разрушающее воздействие может оказать влага, стекающая со склона.

Проект одноэтажного дома с цокольным этажом

Конструктивные особенности

По конструкции фундамент цокольного этажа мало отличается от домов, проект которых не учитывает наличие полуподвальных или подвальных помещений. При укладке ленточного фундамента его подошва располагается на несколько сантиметров ниже отметки пола.

Цокольный этаж является важной частью фундамента. Как правило, строительство ведется с использованием монолитных железобетонных плит, которые делают фундамент выносливым и устойчивым. В том случае, если фундамент и стены возводятся из готовых сборных бетоноблоков и имеются проблемы с грунтом, их необходимо устанавливать на железобетонные подушки.

Если же грунт суховат, для строительства стен необходимо брать облегченные блоки. Кроме того, необходимо взять в расчет необходимость естественной вентиляции – в цоколе должны быть достаточные вентиляционные отверстия, которые помогут избавить нижний этаж от плесени и сырости.

Планировка дома

Удобство дома во многом зависит от его планировки и расположения на участке. Самый привычный вариант – прямоугольный дом без выступающих архитектурных элементов.

Один из немаловажных факторов – положение относительно сторон света. С северной стороны лучше оставить глухую стену, а окна должны выходить на юго-западную и юго-восточные стороны. Это позволит обеспечить помещение достаточным количеством света и сохранить тепло зимой.

Планировать внутреннее обустройство лучше «на перспективу»: рано или поздно семья может стать больше, и понадобятся дополнительные комнаты.

Как выбрать проект

Выбор проекта – самый первый шаг навстречу дому своей мечты. Перед тем, как остановится на каком-то одном варианте, нужно учесть множество факторов. Помните, что значительно поменять проект в процессе строительства невозможно.

Прежде всего, стоит определиться с количеством необходимых помещений. Сколько необходимо спален? Нужен ли рабочий кабинет? Понадобится ли отдельная столовая, или достаточно большой просторной кухни? Во время планировки стоит учитывать и обустройство цокольного этажа: гардеробную, кладовку или мастерскую можно перенести из жилой зоны в цоколь.

Подумайте о компоновке дома: сколько должно быть выходов? Где они будут находиться? Какие комнаты должны быть смежными, а какие располагаться как можно дальше друг от друга? Если это вызывает какие-то сложности, можно найти в интернете готовые типовые проекты и выбрать те, что похожи на дом вашей мечты.

Готовые проекты бесплатно

Спрос на готовые типовые проекты остается стабильно высоким. Индивидуальный проект, конечно, будет разработан с учетом всех ваших желаний, но на это нужно время и дополнительные средства.

Многие строительные компании готовы предоставить разнообразные готовые проекты, учитывающие разные особенности участков. В некоторых случаях может потребоваться доработка, но это в любом случае будете дешевле проекта «с нуля».

Проект одноэтажного дома с цокольным этажом

Этапы строительства дома с цокольным этажом

Ознакомьтесь с нашей инструкцией по строительству цокольного этажа.
Начать нужно с оценки качества почвы: срез земли исследуется после подготовки траншеи достаточной глубины. Идеально подойдет песочная легкая почва без крупных частей глины.

Под дом вырывается котлован, после чего можно переходить к обустройству основания – толстой стяжки. Толщина конструкции зависит от общего веса здания. Стандартная толщина основания – 10 см, но снова необходимо учитывать качество почвы: если грунт малосжимаем, под стены цоколя необходимо положить «подушки». После определения толщины можно начинать заливание стяжки.

Совет: заливка цокольного этажа проходит с непрерывной подачей бетона, использовать необходимо бетон с гидроусадкой, без пористой структуры.

Периметр дома укладывается фундаментными блоками (подробнее про фундамент из блоков ФБС), и важно следить за тем, чтобы они плотно прилегали друг к другу. Следите также за тем, чтобы оставались отверстия для труб, окон и проводок. Блоки сцепляются с помощью цементного раствора.

После того, как к дому подводятся коммуникации (вода, газ, электричество) остается только установка дверей и окон. Последний шаг – внешняя и внутренняя отделка.

Несколько советов:

  1. Строительство на участке с плоским рельефом обойдется дешевле, чем на участке со склонами. Учитывайте это при выборе земельного участка.
  2. Высокий цокольный этаж придаст зданию масштабность, дом с глубоко расположенным цоколем будет выглядеть приземисто.
  3. Строительство цоколя лучше начинать с углов фундамента. Углы и стены должны быть ровными, чтобы не портить эстетичный вид дома.
  4. Западающий цоколь хорош своей надежностью: его конструкция защитит слой фундамента от механических и атмосферных воздействий.
  5. Выступающий цоколь отлично подойдет для домов с тонкими (деревянными или каркасными) конструкциями. Чтобы защитить фундамент, сверху цоколя можно соорудить выступающий «пояс».
  6. Цоколь на одном уровне со стенами дома – не самый лучший вариант: от воздействия влаги будет страдать гидроизоляционный слой, что является нежелательным нюансом во время строительства дома.

househill.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
