Печь для беседки своими руками: порядовка, описание кладки, фото

Кирпичные или простые стальные мангалы в беседке – это оборудование служит для создания уютной и теплой обстановки. Языки живого пламени, запах жарящегося мяса и овощей, приятная компания, что еще нужно человеку. Простые конструкции может сделать любой домашний мастер, главное иметь начальные навыки каменных работ и выполнять основные рекомендации профессионалов.

Оптимальный вариант – небольшая кирпичная печка с местом для барбекю и столешницей. Такая конструкция обогреет и накормит. При желании агрегаты обкладывают природным камнем или плиткой, все зависит от индивидуальных возможностей и запросов.

Устройство будущей конструкции

Наша самодельная печь будет иметь несколько особенностей:

  1. На фронтальной стороне выполнена варочная камера. В ней можно будет приготовить шашлык или барбекю на решетке. Если установить специальную перегородку этот отсек превращается в камеру для готовки пирогов или запекания овощей и мяса. Хозяйка сможет даже сделать хлеб.
  2. Справа расположен разделочный столик, а пространство снизу служит для складывания кухонной утвари, в левой части расположен отсек для запаса дров.
  3. Печь вмонтирована в заднюю часть беседки, поэтому ее тыльная сторона – это отрезок стены наружной обкладки всего помещения.
  4. Дверца топочного отсека – средство для регулировки тяги. Шибер или вьюшка на нашей печи не монтируются.
  5. Топку устраиваем в левой части, здесь она не мешает приготовлению и разделыванию мяса или овощей на столе.
к содержанию ↑

Инструкция по изготовлению

Если вы обладаете начальным опытом кладки кирпича, то печь для беседки можно сделать своими руками. Все работы разбиты на несколько этапов. Разберем каждый подробно.

к содержанию ↑

Материалы и инструменты

Перед началом выполнения основного этапа работ, нам потребуется собрать своими руками весь список материалов и инструмента:

  • шамотный и керамический отделочный кирпич в достаточном количестве;
  • если планируется изготовление фундамента, подготавливаем бетонный раствор из смеси цемента, песка и щебня. Инструкция по изготовлению плиты приведена ниже в отдельной главе. Работы проводятся заблаговременно, фундаменту нужно время для усадки;
  • из смеси глины и кварцевого песка заблаговременно готовим раствор для кладки. За 3 суток заливаем водой смешанные в одинаковой пропорции все ингредиенты. Перед началом работ перемешиваем раствор и доводим его консистенцию до оптимального уровня;
  • стальные детали для изготовления перегородок, варочной панели и дверцы топочного отсека;
  • для обкладывания пола вокруг печи подготавливаем керамическую плитку или другой огнеустойчивый прочный материал;
  • по размерам разделочного стола заказываем или вырезаем самостоятельно заготовку для столешницы;
  • покупаем достаточное количество туб с жаропрочным герметиком для надежного заделывания стыков соединения отдельных деталей с корпусом печи;
  • столешницу устанавливаем на влагостойкий герметик или монтажный клей;
  • болгарка или лобзик с камнями или пилкой по кирпичу и стали;
  • набор инструмента каменщика;
  • арматуру для сооружения фундамента и запас вязальной проволоки;
  • съемную опалубку или отрезанные по размеру деревянные доски;
  • уровень, рулетка, расшивка швов между кирпичами;
  • лопата, корыто для изготовления раствора.
к содержанию ↑

Изготовление фундамента

Рассмотрим сложный вариант – беседка есть, а фундамента под печь нет:

  1. размечаем и разбираем половое покрытие по габаритам агрегата. Учитываем, что фундамент должен выступать за истинный размер на 300 мм;
  2. углубляемся в грунт на 500-600 мм и засыпаем дно котлована песчаной и гравийной отсыпкой;
  3. слой подушки уплотняем с помощью трамбовки и распределяем по поверхности арматурную сетку. В местах перемычек связываем прутки вязальной проволокой;
  4. устанавливаем опалубку. Рассчитываем толщину плиты так, чтобы она не доходила до уровня полов на 50 мм;
  5. проверяем уровень нашей плиты и заливаем ее бетоном. Правилом из доски или профильной трубу разравниваем раствор и уплотняем его ручным вибратором.

Бетон должен выстоятся, в первые дни при высокой температуре на улице поливаем его водой, не давая поверхности пересыхать. Смачиваем поверхность плиты и засыпаем тонким, ровным слоем цемента. Эту операцию проводим постоянно в течение 6-7 дней. Разравниваем слой мастерком, как бы втирая цемент в плиту. Так мы делаем наружную поверхность прочной. Оставляем плиту для усадки и только через 20-30 дней приступаем к продолжению работ.

Застывший бетон фундамента закрываем листами рубероида для гидроизоляции плиты. Стыки и края обрабатываем растопленной смолой или герметиком. Такая простая работа защитит печь от воздействия влаги. После монтажа печи, оставшиеся зазоры закрываем раствором и керамической плиткой, укладывая ее вровень с основным половым покрытием беседки. О кладке плитки можно узнать на нашем сайте в отдельной статье. Мы останавливаться на этой операции не будем.

к содержанию ↑

Порядовка

Мы используем схему порядовки и чертеж печи для беседки, сделанной своими руками. Ниже приведены 2 схемы. Первая с 1 по 17 ряд кирпича и вторая от 17 до 30 слоя блоков.

Не требуется выкладывать сложные своды и конфигурации, поэтому с работой справится даже начинающий печник.

к содержанию ↑

Описание кладки

Номер рядаОписание работ

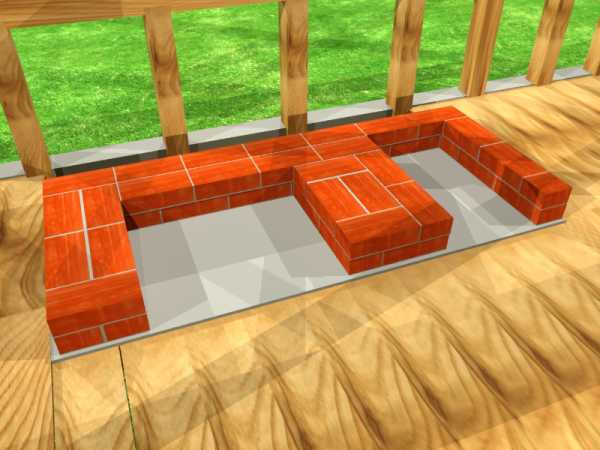

1Блоки выкладываются плашмя, по всей поверхности плиты. Постоянно проверяем правильность кладки, используем строительный уровень. От качества первого слоя зависит геометрия все конструкции.

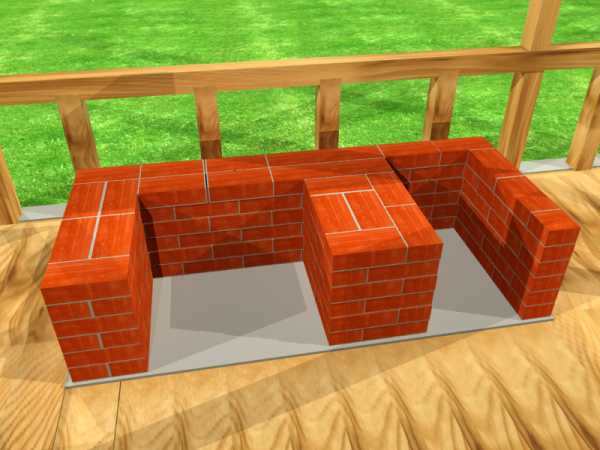

2 – 6В каждом рядке делаем перевязку. Для этого очередной слой начинаем с половинки кирпича или укладываем целый блок поперечно предыдущему.

В первый рядах важно следить за геометрией кладки особенно на углах. Работаем строго по схеме, на этом этапе мы закладываем пространство отсеков для хранения дров и кухонной утвари.

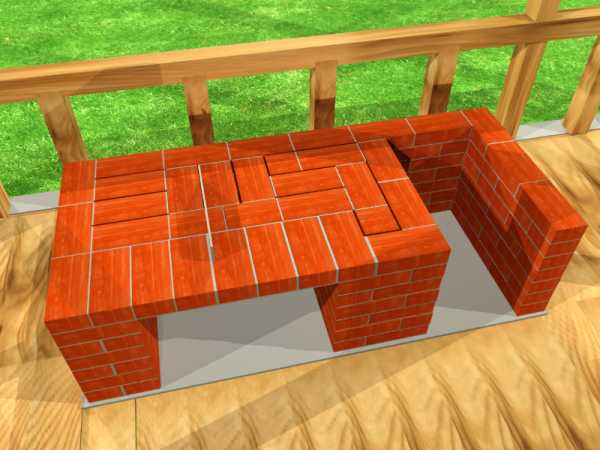

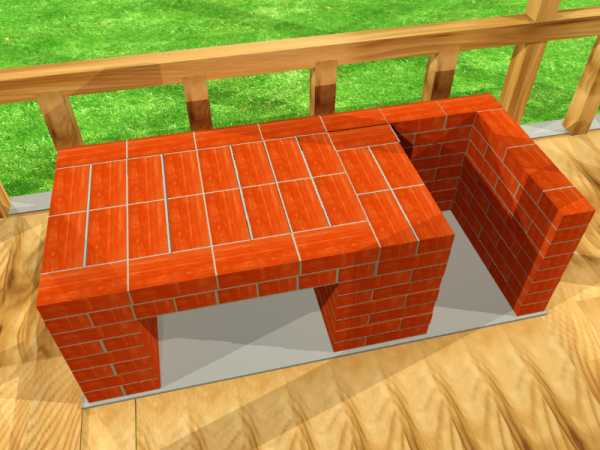

7Устанавливаем плиту и перекрываем отсек пода печи. Блоки укладываем по порядовке. В месте укладки плиты потребуется добавить раствор, поэтому увеличиваем толщину шва на размер перекрытия отсеков.
8Начинаем выкладывать дно топочного отсека.
9Формируем топку. Здесь уже для кладки внутренней части используем шамотный кирпич, наружный слой выкладываем керамическими отделочными блоками.

На торце размечаем и устанавливаем на место дверцу топки с рамой из уголка. Закрепляем ее распорками строго вертикально.

10Начинаем постепенно закладывать отсек для хранения посуды и продолжаем выкладывать топку. Работу ведем строго по схеме.

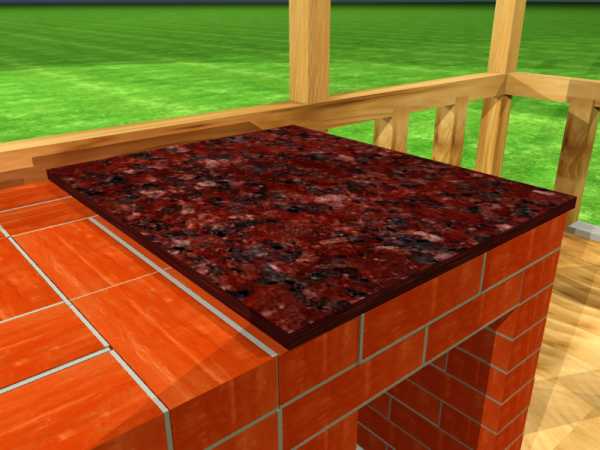

11Перекрываем отсек для хранения посуды и устанавливаем вырезанную по размеру столешницу. Закреплять ее на этом этапе не нужно. Просто примеряем и убираем подальше от пыли.

Для столешницы можно использовать различные материалы. Подойдет толстая МДФная или сколоченная из досок. Можно выложить разделочный стол из декоративного камня. Все зависит от желания и возможностей.

В этом рядке заканчиваем формировку топочного отсека. Дверка перекрывается кирпичами строго по порядовке. Для заготовки деталей перевязки и обкладки дверцы используем болгарку или кирочку каменщика.

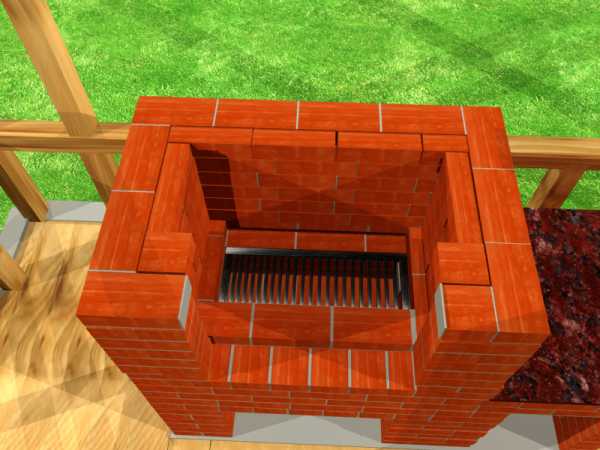

12Начинаем формировать жарочное пространство и подготавливать место для установки решетки мангала. Ее можно купить в специализированных магазинах или сделать самостоятельно из стальных прутков, необходимого сечения. Согласно схеме, в передней части выкладываем защиту из одного рядка блоков. На эту основу можно будет укладывать шампуры и не боятся ожогов.
13-16Эти рядки кладутся по одной схеме. Продолжаем формировать жарочное пространство. Главное постоянно перевязывать слои блоков и следить за правильностью укладки блоков и заполнению всего шва раствором.
17Полностью заканчиваем кладку жарочного отсека и начинаем выкладывать свод печи.
18Выкладываем свод жарочного отсека агрегата. На этом рядке понадобится особенно внимательно укладывать каждый блок. Работа сложная, но поможет изготовление специального шаблона.  Его можно сделать из плотного картона или пластика.

Теперь лекало свода разрезаем на отдельные части, соответствующие размерам блоков и подготавливаем их, отрезая лишние части и заглаживая поверхности. Не забываем пронумеровать каждую деталь лекало и кирпичи и выкладывать детали строго по номерам.

Для создания опоры можно сделать макет свода из досок и подставить из под блоки. Так конструкция будет прочной и ее легко разобрать после застывания раствора. Когда выкладываем козырек, обязательно выдвигаем на 50 мм вперед.

19-20Эти слои блоков кладем строго по схеме порядовки. Стенки практически сравниваются со сводом. Кирпичи подрезаем для плотного соединения с соседними блоками.
21В этом рядке полностью перекрываем свод жарочной камеры. Работаем согласно схеме.

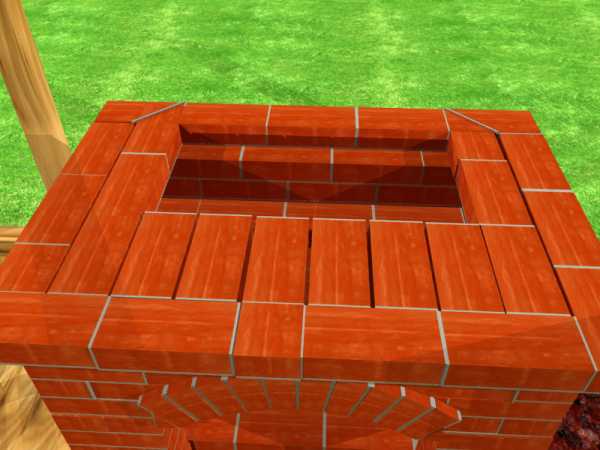

22Выкладываем козырек по всему периметру нашей беседочной печки. Перевязка углов проводится с учетом подрезки блоков по разметке. Она выполняется только на стыках боковых стенок с тыльной частью.

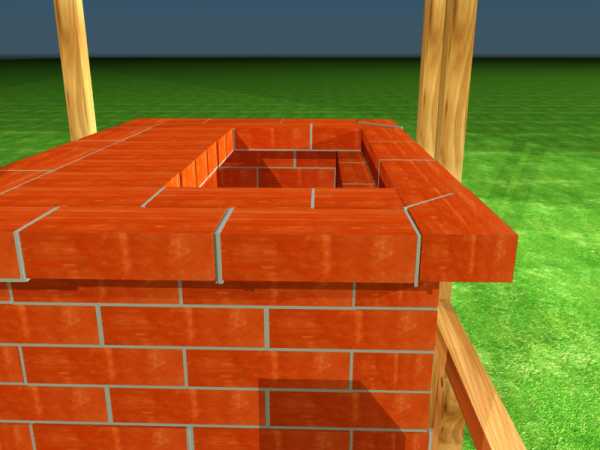

23Полностью закрываем жарочную полость и приступаем к формированию трубы вытяжки отработанных газов. Заужаем дымовой канал до необходимого размера.
24Кладку ведем по порядовке.
25-27Выкладывание начала дымохода с перевязкой первого ряда этой части печи.

Печка для беседки из кирпича своими руками готова.

к содержанию ↑

Сушка

Летняя печь в беседке требует соблюдения аналогичных правил безопасности, как и домовой, отопительный котел, работающий на твердом или другом виде топлива. После кладки печи нельзя сразу приступать к готовке плова или шашлыка.

Печь потребуется просушить. На это уйдет 2-3 дня. За это время обкладываем участок пола вокруг агрегата керамической плиткой. Закладываем в топку 2-3 кг дров и даем им полностью сгореть. Не забываем открыть дверку топки и все двери и окна в беседке.

При первом обжиге выделяется большое количество дыма. После полного остывания кирпичей, операцию повторяем. За день удастся провести 3-4 обработки. Только полностью, постепенно высушенная кирпичная печь будет служить нам долгое время.

Во время эксплуатации помним о правилах безопасного использования нагревательными приборами. Нельзя загружать в топку дрова большой длины, чтобы они торчали наружу. Не рекомендуется допускать детей к приготовлению шашлыков. Все правила известны и от их исполнения зависит комфорт и безопасность вашего отдыха.

к содержанию ↑

Фото-подборка

Фото печи для беседки из кирпича, разных конструкций и форм:



к содержанию ↑

Сколько может стоить?

Разберем несколько вариантов готовых агрегатов, которые могут сделать профессионалы.

МодельОписаниеЦена с учетом материалов в рублях






Кирпичный барбекю – мангал с собственной крышей.

Печь оснащена деревянной ставенкой и защитной кровельной конструкцией. Для строительства внутренней части используется шамотный огнеупорный кирпич, наружная отделка из декоративных керамических блоков. Дополнительно устанавливается отдельный столик.

Ширина мангала – 850 мм, общая длина конструкции – 2050 мм.

Наружные поверхности обработаны защитным термостойким лаком.

Срок строительства – 5 дней.









230 000.







Барбекю с варочной плитой с возможностью установки казана.

Печь оборудована мангалом и решеткой для жарки мяса, овощей, рыбы. На одном уровне установлена варочная панель с разборной поверхностью. Удалив металлические круги разного сечения, вы получаете возможность установить казаны, разных размеров.

Под топочным отсеком оборудовано место для укладки запаса дров и просушивания топлива.

Ширина – 770 мм. Общий размер – 2040 мм.

Внутренние ряды выложены шамотным кирпичом, для наружной кладки используется специальный коричневый печной кирпич «Lode».

Минимальный срок строительства – 10 дней.







348 000.







Русская печь с возможностью изготовления пиццы, мяса на мангале и барбекю.

Агрегат оснащен кованой дверцей и выносным термометром. С правой стороны изготовлен мангал для шашлыка и барбекю. К стене топочного отсека закреплена варочная панель с плитой для установки разных размеров кастрюль и казанов.

Печь оборудована емкостью для нагрева воды, которая подается в мойку, установленную на столе. Столешница покрыта акриловой отделкой.

Ширина 620 мм, общий размер 4060 мм. Топочный отсек выложен из шамотного кирпича. Наружная отделка – витебские керамические блоки.

Срок постройки – 14 суток.







398 000.



Барбекю – мангал со встроенной коптильной установкой и угловой варочной панелью.

Предусмотрена возможность изготовления пиццы. Печь оборудована духовкой с отдельным топочным отсеком.

Отсек для хранения дров оборудован деревянной дверцей.

Ширина – 80 мм. Общая длина – 4080 мм. Облицован кладочным узорчатым кирпичом.





385 000.



Арочная конструкция мангала и большим духовым шкафом.

Дверца выполнена из огнеупорного стекла.

Мангал оборудован для установки шампуров и жарки мяса на решетке.

Дополнительно установлен электровертел.

Ширина – 680 мм. Общий размер 1700 мм.

Полный цикл строительных работ – 14 дней.



315 000.

к содержанию ↑

Вывод

Конструкция печей для беседки простая, ее сможет сделать каждый мужчина. Главное никуда не спешить, проводить кладку строго по схеме и с учетом проекта. Только тогда в вашей беседке будет тепло и уютно. Добавит комфорта вкусный и ароматный шашлык из мяса и овощей приготовленный на вашем мангале.

pechnoy.guru

виды (с мангалом, барбекю), выбор, изготовление своими руками

Правильно подобранная или построенная собственноручно печь для беседки делает ее не только уютнее. Беседка с печью вполне справится с ролью летней кухни, не замызганной, наоборот, украшающей приусадебный участок.

Даже если просто поставить мангал в беседку, его возможно доработать таким образом, что кулинарные функции значительно расширятся, а задымление беседки сведется к минимуму, см. далее. Если же учесть все особенности эксплуатации варочного устройства на твердом топливе в открытом неотапливаемом помещении и немного потрудиться, то о летней кухонной духоте в доме можно будет забыть, лишь бы погода позволяла готовить на воздухе. О том, как выбрать покупную печь в беседку и что нужно знать, чтобы самостоятельно ее там построить, и написана данная статья.

Беседки с печами

Что требуется от печи

То, что уличная печь должна быть стойкой к внешним воздействиям, очевидно. Не вполне очевидна мера их воздействия на строение печи: к температурному диапазону, который печь должна выносить, снизу добавляется не менее 10-15 градусов, а то и все 30-50; печку-то на зиму в дом не заносят. Пластичности традиционного глиняного печного раствора на это уже не хватает; раньше уличные печи клали на глиняно-известковом и др. модификациях старинных минеральных кладочных растворов для печей. Добавляли в раствор яйца, но все равно, служила уличная печь без перекладки лет 10-15 от силы. Поэтому в наше время уличные печи кладут преимущественно не на глиняном растворе, а на печных клеях; это уже продукты современной химии. Внешне они похожи на строительный цементно-песчаный раствор, однако в их основе жаропрочный цемент или тонко молотый печной камень стеатит на особом связующем с добавками-пластификаторами. Печные клеи дороже старых печных растворов, но пластичнее лучшей белой глины, а предназначенные для наружных работ морозо- и влагостойки.

Еще менее очевидно требование стабильности температуры в рабочей области печи. Летом много чего пекут над углями и вообще готовят на открытом огне. Печь-барбекю для беседки или др. аналогичного назначения должна держать температуру в зоне расположения продукта не менее точно, чем позволяет газовая плита, иначе или подгорит, или невкусно получится. Это требование еще более ужесточается, если печь с коптильней: однократное кратковременное выпадение кислого конденсата в коптильном шкафу портит всю партию.

Вместе с тем печь в беседке чаще всего технически невозможно снабдить высоким дымоходом и сложной системой дымовых каналов, стабилизирующих тягу и сглаживающих задувание ветра в трубу. По эстетическим соображениям не всегда применим и дефлектор. Тогда приходится жертвовать экономичностью печи и обеспечивать ее технологические кулинарные качества другими способами, см. ниже.

И, наконец, если печь в беседке пригодна только для шашлыка, гриля и ростбифа, это умаляет значительную часть ее достоинств. Как следствие – беседочные печи часто строят в составе кулинарного комплекса, позволяющего приготовлять и повседневную пищу. Оптимальное, но достаточно трудоемкое решение в таком случае – постройка летнего кулинарного комплекса заодно с беседкой, см. также в конце.

Шамот и дымоход

Есть в общем 2 универсальных способа обеспечить должное качество пищи, приготовляемой в беседочной печи. Один из них – использование шамотного кирпича не только для жаростойкого ядра печи, но также для футеровки (внутренней облицовки) всей варочной камеры и в дымоходе. Теплоемкость и теплопроводность шамота велики: печь приходится довольно долго прогревать, но потом тепловое излучение от стенок жаровой камеры до некоторой степени парирует колебания температуры в ней, а тяга в шамотном дымоходе держится стабильнее.

Порядовка на печь-мангал для беседки, построенную по этому принципу, дана на рис. В этой же конструкции используется еще один принцип, см. ниже, но ее главный недостаток – довольно большое количество стальных закладных (10 ряд) и перевязок проволокой (ряды 22-28). Коэффициент термического расширения (ТКР) стали больше, чем у шамота и тем более у кирпича, а рабочий диапазон температур печи в беседке шире, чем у домовой, см. выше. Наличие стали в конструкции отрицательно сказывается на долговечности печи и требует особо тщательного выполнения работ по ее постройке.

Порядовка печи-мангала для беседки

Кроме того, шамот – материал в общем не для наружного применения. Практически вечен он в жаркой сухой атмосфере, а на открытом воздухе со временем разрушается. Тем скорее – в беседочной печи, которая зиму стоит нетопленой. Продлить жизнь выходящего наружу шамота можно термостойкой влагоотталкивающей пропиткой, напр., акриловой и оштукатуриванием водостойкой штукатуркой повышенной пластичности, напр., известковой с вермикулитом и полимерными добавками. Большая пластичность штукатурки необходима, т.к. ТКР шамотного кирпича больше, чем у других строительных материалов.

Примечание: как построить мангал-барбекю в беседку несколько иной конструкции, см. видео ниже:

Видео: пример строительства печи с мангалом и барбекю


С шамотом сложностей и возни в общем много, поэтому в печах для беседок часто обходятся без него, выполняя их с дымоходом, снабженным шатром-дымоулавливателем (дымовым зонтом). В этом случае роль температурного и ветрового демпфера берет на себя газовая подушка под шатром. Ее действие против задувания кратковременно, только при порывах ветра, поэтому в местах с долгими сильными ветрами ставить на печь только лишь дымовой шатер не рекомендуется.

В тихих краях достаточно бывает поставить шатер над обычным мангалом, чтобы шашлыки поспевали вовремя и не подгорали, поз. 1 на рис.:

Дымоходы для печей в беседку

Хотя бы простейший очаг (см. далее) с ветровой загородкой усиливает положительный эффект шатра. При этом следует соблюдать правило: чем более открыта печь ветру, тем выше должен быть шатер и ниже – труба, поз. 2 и 3. Особенно эффективен кирпичный шатер над закрытой жаровой камерой, поз. 4. Именно такая печь для беседки может держать температуру в кулинарной зоне не менее точно, чем газовая плита, и может быть оборудована коптильней, также см. далее.

Примечание: к сожалению, ставить в дымоход с зонтом шибер (регулятор тяги), нельзя – пойдет дым и угар.

Если покупать

Вышеприведенные сведения – общего характера, они пригодятся и при выборе покупной печи. Но главное, что нужно знать, решая, строить печь в беседку или купить – или вы выкладываете не менее 2000 у.е., или не избавляетесь от строительных работ, которые обойдутся ок. 1000 тех же самых денежных единиц, помимо стоимости печи. Либо придется пожертвовать вкусом пищи.

Готовые печи для беседок выпускаются в нескольких видах исполнения. Композитные модульные (поз. 1 на рис. ниже) очень легки: нагрузка на опорную поверхность от них не превышает жилищно-строительных 250 кгс/кв. м, поэтому композитные печи можно ставить просто на пол. Модули поставляются собранными, их можно расставлять, как мебель: кантовать, таскать. Композитная печь дышит и по всем эксплуатационным параметрам равноценна хорошей кирпичной, но $2000 за такую это еще дешево.

Готовые печи для беседок промышленного производства

Композитная мини-печь, поз. 2, обойдется в 2-2,5 раза дешевле, и на зиму ее заносит в сарай один человек; самое большее – двое. Это обязательно, т.к. мини-печи относятся к эконом-классу данной продукции большая их часть на морозостойкость не сертифицируется. По той же эконом-причине мини-печь не дышит и качество печеного из нее в лучшем случае чуть выше среднего.

Сборные каменные печи, поз. 3, делают из стеатита или его полноценных заменителей. Качество продукции обеспечивают высочайшее, поставляются частями. Стоимость комплекта лишь немного ниже, чем готовой модульной печи. Монтаж на месте от поставщика формально бесплатный, но перед этим нужно заказать постройку фундамента (печь весит более полутонны), что стоит $200-$900, смотря по типу существующего строения и местным условиям. Если фундамент самодельный – вам самовывоз и гарантия аннулируется.

Фирменную стальную печь-очаг для беседки (поз. 4) можно найти за $250-300, а б/у вполне годную – вдвое дешевле. Весит, в зависимости от модели, 100-250 кг, можно ставить на пол. Но качество продукции – не выше, чем с базарного мангала.

Если строить

Чтобы правильно построить печь для беседки своими руками, нужно, кроме описанных выше особенностей, знать еще кое-что о способах постройки. Как мы уже поняли, печь в беседке должна удовлетворять след. условиям:

  1. В строении печи должно быть как можно меньше металла и шамота. Лучше вовсе без них обойтись;
  2. Оптимальная конструкция – с жаровой камерой и дымовым шатром;
  3. Качество печеной продукции (шашлык, гриль, барбекю) из печи должно удовлетворять высоким кулинарным стандартам;
  4. Печь должна давать возможность готовить повседневную пищу.

Цельнометаллические печи полностью исключают п. 3, поэтому не рассматриваются. Печь в беседке, выдающая вкусненькое, должна строиться из кирпича.

Клеевые чудеса

Построить кирпичную печь в беседке, удовлетворяющую всем указанным требования, возможно, пользуясь современными печными клеями. Среди них есть быстротвердеющие, выпускаемые в тубах. Кирпичи ими можно приклеивать друг к другу на весу, что и позволяет сооружать плоские кирпичные перекрытия без закладных. Для печника-ортодокса это ересь – как это, кирпичи в потолке висят? Но многие современные проекты печей рассчитаны именно на такой способ кладки. Порядовки при этом рассчитываются на компьютере с учетом всех возникающих в строении печи усилий и напряжений.

Быстротвердеющие печные клеи дороги и применяются менее 15 лет, поэтому достоверных данных о долговечности сложенных на них печей нет. Но печку в беседку без закладных можно склеить и «обычным» высокопрочным влагостойким печным клеем, напр. ScannMix или отечественным К-77, если воспользоваться технологическим приемом, известным с глубокой древности, а именно – временной постелью под кладку. В старину строились на достаточно пластичном известковом растворе, и древние строения с потолками из кирпичей кое-где сохранились до наших дней. Когда к дело пошел прочный, стойкий и дешевый, но жесткий и хрупкий цемент из мергеля, метод временной постели остался в анналах технической эволюции, однако под компьютерный расчет порядовок и печные клеи он вполне годится.

Как сложить из кирпича плоское перекрытие без закладных

Схема постройки висячего плоского кирпичного перекрытия на временной постели дана на рис. Щит постели накрывается пленкой – хороший печной клей липкий почти как монтажный. Сроки в 7 (2-9) и 20 (10-30) сут. обозначают техперерывы для набора указанными выше клеями соотв. 50% и полной прочности; суточные сроки (1 и 10 сут.) – максимально допустимое время производства данного этапа работ для тех же клеев; для других они могут отличаться. Выкладывая клееный плоский свод способом временной постели, нужно неукоснительно соблюдать след. правила:

  • Перекрытие должно состоять не менее чем из 2-х рядов кирпичной кладки.
  • Оно же должно завершаться некой пустотелой конструкцией, вес которой распределяет напряжения в строении так, чтобы висячие кирпичи сжимались с боков.
  • Строиться нужно только по грамотно рассчитанному компьютерному проекту, никакой отсебятины!
  • Отступать от проектных порядовок, сроков и технологии производства этапов работы недопустимо ни на йоту!
  • Также недопустимо превышать проектную нагрузку на перекрытие – достраивать сверху что-то от себя, валить грузы тяжелее указанных в спецификации к проекту.

Какую строить?

Полнофункциональная печь в беседку нужна не всем. Если пиршества в беседке устраиваются нерегулярно в хорошую погоду, то, возможно, лучшим вариантом будет простой очаг для барбекю. Строится очаг для барбекю на описанном ниже фундаменте. Кладка – на любом кладочном печном растворе для уличных печей, не обязательно на клею. В беседке, во избежание задымления, этот очаг достаточно снабдить дымовым зонтом из оцинковки.

Устройство и чертежи очага для барбекю.

Устройство очага для барбекю показано слева на рис. Тычковый (впоперек) ряд кирпичей служит полозом для жаровни с решеткой-рашпером. Таких рядов желательно сделать несколько, чтобы рашпер можно было ставить на разной высоте над углями; при минимальном ее значении на рашпер ставят варочную посуду. Для приготовления шашлыка жаровни с рашперами удаляют, а в загородку ставят переносной мангал. Чертежи сдвоенного очага-барбекю даны справа на рис. В таком можно готовить сразу 2 блюда; правда, дров на это уйдет ненамного меньше, чем для костра.

Если же требуется удовлетворить всем указанным выше требованиям к печи для беседки, нужно строится серьезнее. Безо всяких современных новшеств им удовлетворяет малая русская печь, поз. 1 на рис; она же и достаточно экономична. Но, увы, конструкция русской печи сложна, а на самую маленькую нужно 2500 кирпичей.

Возможные варианты печи для беседки

Печи в беседках часто стилизуют под русскую, поз. 2 и 3. К сожалению, от «няшной» у них только чело с аркой. Жаровой камеры как таковой нет, поэтому печи «под русскую» часто дымят. Что не только портит их вид (поз. 3), но и опасно в пожарном отношении. Поэтому лучше возьмем за образец классическую печь-барбекю, поз. 4, но, во-первых, используем возможности клеевой технологии и метода временной постели. Во-вторых, постараемся все-таки стилизовать печь, облагородив ее чело аркой, но сохранив жаровую камеру и шатер. В-третьих, нужно будет, чтобы в этой печи можно было жарить шашлык и варить суп, ничего в ней не меняя.

Фундамент

Какую бы печку в беседке мы ни строили, сначалае нужно заложить под нее фундамент. Сделать фундамент под клееную печь несложно, т.к. она достаточно прочна, чтобы отыгрывать сезонные подвижки грунта, кроме сильно- и чрезмернопучинистого. Конструкция фундамента – железобетонная плита толщиной от 0,5 м. Той же глубины – котлован под нее; в нем – по 15 см щебневой и песчаной противопучинной подсыпки. Подсыпка послойно трамбуется. Фундаментная плита выводится на 1 см ниже уровня чистого пола, т.к. беседка – строение легкое, на незаглубленном фундаменте и тоже «гуляет» вместе с грунтом. Вынос плиты за контур печи в плане – от 5 см. На плиту укладывается гидроизоляция из 2-х слоев рубероида и противопожарная отмостка из стального листа на 6-мм асбестовой подушке; вынос отмостки – 60 см перед топкой и по 30 см с остальных сторон. Печь строится прямо на стали без постели (здесь – постоянной, под печь), т.к. адгезия печных клеев к металлу достаточно велика.

Примечание: если печь строится заодно с беседкой, настоятельно рекомендуется делать крышу после постройки печи. А то потом замаешься оборудовать проход дымохода сквозь кровельный пирог.

Строим печку

Компьютерный 3D проект печи для беседки, которую можно построить без металлических закладных, дан на рис. Ее же можно строить и со сталью, если боитесь висячих кирпичей или воспользуетесь гораздо более дешевым глиняно-цементным или известково-цементным печным раствором для уличных печей. В таком случае висячие края кирпичей должны опираться на закладные из уголка или 6-мм проволоки-катанки аналогично порядовке печи-мангала, см. выше. Материал – обычный печной кирпич, а для рядов до 6-го включительно даже рабочий пустотелый.

3D проект печи для беседки

«Изюминка» данной конструкции – боковая топка. Ее дверца является одновременно регулятором доступа воздуха. Строение печи включает в себя жаровую камеру, шатер над ней, а в декоративных целях снабжено аркой. Огонь можно разводить как на колосниковой решетке, так и под ней. На кирпичные полозки над колосником можно класть рашпер, шампуры, ставить варочную посуду. Если для зева (портала) жаровой камеры сделать заслонку, в данной печи можно приготовить даже настоящие суточные щи. Благодаря компактной теплоемкой жаровой камере с шатром печь мало чувствительна к высоте трубы – ее возводят сообразно высоте беседки. Фундамент – описанный выше (противопожарная отмостка в проекте не показана). Обратите внимание – в состав печи входит разделочный стол. Столешницу из искусственного камня можно заменить любой другой, но ради компактности убирать стол совсем нельзя!

Конструкция рассчитана на компьютере, и буквально каждый кирпичик в ней важен для общей прочности!

Порядовка данной печи в беседку приведена на след. рис.:

Порядовка печи для беседки

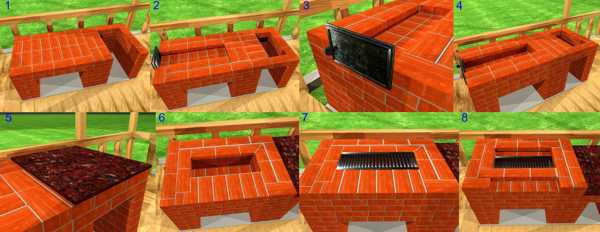

Далее иллюстрируются основные этапы постройки печи. «Пустые» швы на самом деле тоже заполняются клеем; они или окантовывают висячие края кирпичей или, возможно, на отдельных картинках просто дефект графики.

Кладка основания печи (ряды 1-7)

Здесь на рис. – кладка основания печи с подпечком. В рядах 1-6 можно использовать рабочий пустотелый кирпич на обычном цементно-песчаном растворе. Ряд 7 (постель топки) выкладывается только на клею с помощью временной постели или на стальных закладных. Если кладка ведется на обычном печном клею и по временной постели, после выкладки 7-го ряда (справа на рис.) нужно дать техперерыв для полного набора прочности клеем.

Кладка топки печи (ряды 8-12)

Кладка топки (см. рис.) имеет особенности. Временную постель убирают не ранее, чем на 100% упрочнится 8-й ряд, поз. 1. 9-й ряд частично перекрывает проем под столешницей, поз. 2. Ему (опять-таки, если печь кладется на обычном клею) дают техперерыв на 50% упрочнение клея. По выкладке стенок топки (10-й и 11-й ряды по счету, поз. 3 и 4) накладывается на том же клею прочная столешница (поз. 5), и снова техперерыв на 50% набор прочности. Тогда завершают топку и ставят колосниковую решетку, поз. 6 и 7. Обратите внимание за косо запиленные кирпичи в правом дальнем углу, это обязательно! Завершает кладку топки 12-й ряд; он же первый ряд жаровой камеры, поз. 8. После него – техперерыв на 100% набор прочности.

Кладка жаровой камеры печи (ряды 13-16)

Кладка стенок жаровой камеры (ряды 13-16, см. рис.) существенных особенностей не имеет. Техперерывов не требуется.

Кладка арки печи (ряды 18-20)

Декративная арка печи (см. рис.) циркульная секторная беззамковая. Пятки арки образованы частично запилами кирпичей 18 ряда, а частично подкладными обрезками кирпича. Арка в декоративных целях выдвинута на 50 мм из чела печи. В оригинальном руководстве к проекту ее рекомендуют класть из обычного кирпича, запиленного на клин болгаркой по шаблону. Однако лучше закупить для арки фасонных кирпичей трапециевидного сечения, они продаются поштучно.

Кладка шатра печи

Полка печи (см. рис.) на обычном клею выкладывается по временной постели или с подкреплением катанкой, усы которой замуровываются в швы 20-го ряда. Тут снова обратите внимание на косые запилы угловых кирпичей с тыльной стороны полки, их назначение то же, что и кладке топки – обеспечить прочность. После кладки полки – техперерыв на 50% упрочнение клея.

Кладка полки печи (ряды 21 и 22)

Шатер печи в 3 ряда высотой (см. рис.) выкладывается также с использованием временной постели или подшивки висячих кирпичей катанкой. Кладка дымовой трубы особенностей не имеет.

Примечание: как видим, на обычном печном клею постройка такой печи может отнять добрую часть лета. Зато обойдется много дешевле (быстротвердеющий печной клей в тубах очень дорог) и может быть выполнена неквалифицированным работником.

Если нужен комплекс

Полный летний кулинарный печной комплекс для беседки, сада, дачи (слева на рис. ниже) не просто громоздок, сложен и дорог. Строить его для индивидуального пользования имеет смысл только на приусадебном участке, когда семья в теплое время буквально живет в беседке.

Кулинарные комплексы для беседок, сада и дачи

Любому не то что печнику – пользователю печи – известно, что все свои качества печь проявляет только теплая, регулярно топимая. Чтобы такая громадина вошла в режим, ее нужно протапливать день, а то и более. На даче выходного дня рациональнее будет построить в беседке печь-барбекю, она протапливается менее чем за полчаса. Укомплектовать кухонный уголок мойкой и пр. можно мебелью, смотреться все вместе будет не хуже, в центре. Если же беседка используется в теплое время только как летняя кухня, оптимальным решением будет печь-мангал или барбекю с варочной плитой, справа на рис. Как построить печь-мангал с варочной плитой для беседки, см. видео руководство (оттуда же на YouTube по ссылке можно бесплатно скачать подробный проект со спецификацией):

Видео: печь-мангал для беседки с варочной плитой своими руками

Положение меняется, когда нужна коптильня. Простые конструкции обеспечивают стабильные условия в коптильном шкафу в лучшем случае на время горячего копчения в тихую теплую погоду. Если коптить в беседке предполагается регулярно, в строительстве печи не обойтись без шамота. Технологически строительство упрощается, а комплекс получается долговечнее, если строить его заодно с капитальной беседкой на нормально заглубленном фундаменте, т.к. вследствие большого размаха крыльев комплекса он намного чувствительнее к сезонным подвижкам грунта, чем компактная в плане печка.

Для качественного хотя бы полухолодного копчения коптильный шкаф должен быть достаточно высоким. В таком случае шатер над жаровой камерой уже не поместится. Для обеспечения требуемой стабильности тяги нужно, во-первых, вывести дымовую трубу не ниже 4 м над подом жаровой камеры. Во-вторых, дымоход делается 2-х или 3-х канальным, см. рис. Этот прием широко используется в домах с печным отоплением. Вероятность задувания ветром сразу 2-х дымовых ходов мала, а 3-х практически равна нулю.

Беседка, построенная заодно с печным кулинарным комплексом

Достаточно подробное руководство по постройке беседки с кулинарным комплексом, показанной на рис., см. по ссылке: vosledoma.com/stroitelstvo-besedki-s-barbekyu/. Однако, при всем уважении к ее автору, безусловно знающему, умелому и трудолюбивому мастеру, одно замечание тут сделать необходимо: оставлять шамот открытым всем ветрам и дождям нельзя, никакая пропитка не спасет. Выходящие наружу стены комплекса в этой беседке надо бы облицевать на печном клею лицевым кирпичом или т.п. влаго-/морозостойким материалом, сходным по ТКР с шамотным кирпичом.

Загрузка…

Обсуждение темы «Печь для беседки»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

clubpechnikov.ru

схемы и чертежи популярных моделей

Летняя беседка с печью для барбекю несомненно станет местом притяжения всего вашего загородного участка. В том случае, если вы защитите сооружение от ветра: вы сможете принимать в ней гостей с ранней весны до самой поздней осени. Чтобы не бегать из беседки в дом – в них сооружают печи для беседок, на которых не только можно приготовить вкусный шашлык или плов или просто следить за огнем, танцующим в топке.

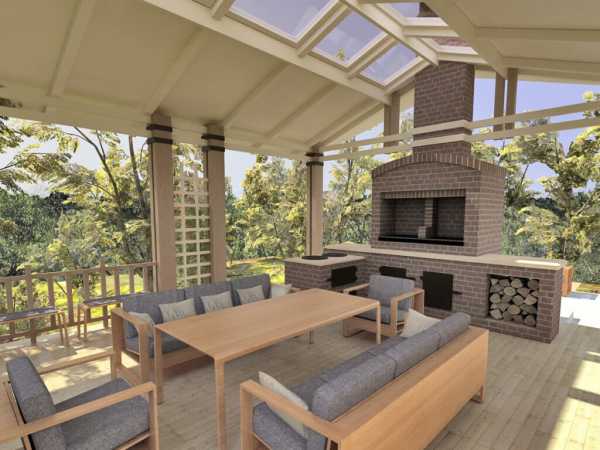

Печь в беседке — фото

Готовимся к постройке беседки и печки

Вопрос о постройке печи в беседке необходимо продумывать еще на этапе строительства. Солидную кирпичную печь с зоной для барбекю и с варочной поверхностью просто не получится возвести в легкой деревянной беседке – ее основание не выдержит солидного веса устройства.

В легкой беседке можно проставить простой переносной гриль-барбекю или переносную печку, можно даже оборудовать переносной мангал, но капитальная каменная печь станет надежным якорем для встреч ваших друзей.

примерный проект

В том случае, если беседка уже давно построена – а у вас возникло желание возвести капитальную каменную печь – вам придется разобрать часть перекрытия пола и сделать бетонный фундамент.

Кроме того, необходимо заготовить следующие строительные материалы:

  • Жаропрочный кирпич. Он обычно красного цвета и не имеет пустот.
  • Глиняный или цементно-песчаный раствор для кладки кирпичных рядов.
  • Раскроенные листы металла для устройства дымохода и вытяжки. Можно приобрести и готовую дымовую трубу с оголовком, защищающим ее от атмосферных осадков. Листовой металл также можно использовать для создания поддона для угля.
  • Вокруг печи необходимо создать жаропрочное покрытие, поэтому заготовьте керамогранит или прочную напольную плитку.
  • При устройстве разделочного стола заготовьте столешницу согласно проекта печи.
  • Для соединения частей устройства между собой потребуется также герметик двух видов. Жаропочным герметизируют соединение вытяжки и трубы, а водостойким силиконовым – места примыкания столешницы к кирпичной кладке.

Кладем фундамент для печи

Геометрические размеры фундаментного основания будут зависеть от размера основания печи. Края фундамента должны выходить за основание печки примерно на 15 сантиметров.

фундамент-плита

Для печи мы будем заливать фундамент в виде монолитной плиты. Для этого мы проведем следующие операции:

  1. Копаем котлован под фундамент. Его глубина должна составлять 30 сантиметров.
  2. На дно фундамента укладываем подушку из песка и гравия, которая должна тщательно утрамбоваться.
  3. На подушку можно залить тонкий слой бетонного раствора, чтобы зафиксировать ее.
  4. По периметру котлована строим опалубку для фундамента. Используем прочные доски или щиты ДСП. Контролируем геометрию опалубки при помощи строительного уровня.
  5. Внутри опалубки сооружается армирующий каркас из металлической арматуры, связанной между собой проволокой.
  6. Заливаем в подготовленное ложе бетонный раствор. Учтите, что металлическая арматура не должна выступать за поверхность получившейся бетонной отливки.
  7. Готовые бетонный раствор созревает примерно три недели. При жаркой погоде в ходе созревания его проливают водой.

Кладем кирпичную печь

Толщина стенки печи для беседки должна составлять половину кирпича. Кладка кирпичный стенок печи ведется следующим способом:

За пределами фундамента втыкаем в землю арматуру и натягиваем шнуры по периметру будущей печки. Для того, чтобы выверить прямые углы – натягиваем шнуры и по диагонали – они должны быть равны. При разметке периметра печи несколько сдвигаем его назад, так, чтобы перед передней стенкой образовалось пространство для устройства угольницы.

Схема фундамента

Начинаем выкладывать первый ряд кирпича. Очень тщательно выравниваем наружные границы будущей печи.

Для соединения кирпичей используем раствор, который можно приготовить следующими способами:

  • Смешиваем цемент, песок и красную глину в соотношении 1 к 3 к 2, или,
  • Смешиваем керамогранитный клей, песок и цемент в соотношении 2 к 7 к 5.

Для того, чтобы глина достаточно размокла для смешивания раствора – ее необходимо заранее замочить в воде и выдержать около двух дней. Замоченная глина тщательно перемешивается, из нее убираются посторонние включения. После этого глина смешивается с просеянным строительным песком, а после этого – с портландцементом.

Раствор на основе клея для керамогранита готовится по стандартной технологии.

Растворы для кладки любого типа должны иметь консистенцию, исключающую как прилипание к мастеркам, так и растекание по поверхности кирпичной кладки. Излишняя клейкость устраняется добавлением песка, и чрезмерная текучесть – добавлением строительного песка. Полученный раствор должен съезжать с мастерка при наклоне его на 45 градусов.

Первые ряды кирпичной кладки для печи ведут, формируя конструкцию в виде буквы «Ш». В нашем проекте половина кладки будет использоваться для возведения собственно печи, а на второй части будет расположен разделочно-сервировочный столик.

Укладка кирпича

При укладке второго и последующего рядов кирпича каждый из них проверяется на горизонтальность при помощи строительного уровня. Кирпичи пристукиваются по месту кладки рукояткой мастерка. При необходимости раствор под ними убирается или добавляется. Не забывайте наносить фиксирующий раствор и на боковые торцы кирпичей для скрепления по вертикали.

Начиная со строго ряда в его начало укладывается половина кирпича. Таким образом, вертикальные соединительные швы будут находиться не над друг другом, а со сдвигом на полкирпича, что придаст дополнительную прочность конструкции. Разрезают кирпич при помощи углофшлифовальной машины. Она дает ровный срез. Профессионалы-каменщики раскалывают кирпич точным и резким ударом.

Установка опоры под столешницу

По мере повышения рядов, в зависимости от проекта создаются выступы для монтажа колосниковых решеток, поддона и решетки барбекю. В нашем проекте такими рядами будут шестой, десятый и четырнадцатый. Впрочем, в каком месте и какого размера создавать выступы – определять вам, согласно вашему проекту. При стандартной высоте кирпича пятнадцатый ряд будет служить основанием для разделочного стола.

Половину конструкции печи, предназначенную для барбекю продолжают дальше, но не слишком высоко, так как в таком случае может уменьшиться тяга в зоне растопки. Свод печи формируют, выкладывая кирпичи с уступом, постепенно сдвигая их в центр конструкции. Также для формирования свода между рядами кирпичей вмуровывают металлические уголки. Заднюю стенку печи нужно оставить вертикальной – она будет переходить непосредственно в дымовую печь.

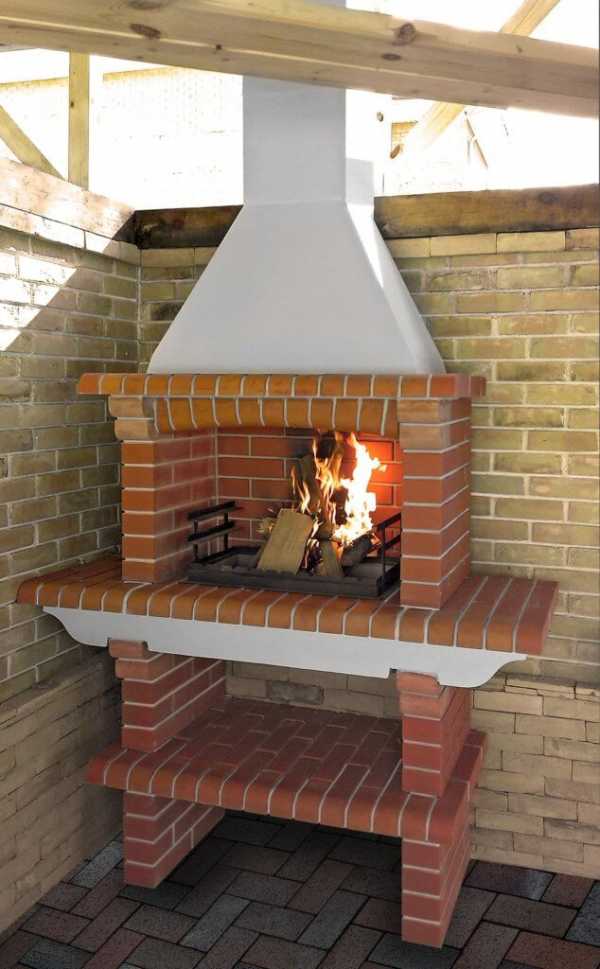

Зона барбекю

Переднюю часть печи можно оформит в виде арки. Для этого из дерева выкладывается шаблон, который закрепляется между стенками. На него укладываются кирпичи, соединяемые раствором. Верхний центральный кирпич будет служить своеобразным замком. После схватывания раствора деревянный шаблон убирается.

Схема постройки арки из кирпича

Оформляем разделочный стол

Деревянную или каменную столешницу необходимо заказать под размер сформированной кирпичной кладки. Мы оставили под нее выступы кирпичей – на них мы укладываем подогнанную столешницу. Между кирпичными стенками и краем столешницы помещается водостойкий силиконовый герметик. При желании внутрь столешницы можно вмонтировать металлическую мойку и подвести воду.

Столешницу можно и изготовить самостоятельно из подходящего по размеру листа прочной многослойной фанеры. К кирпичной кладке ее можно закрепить цементно-песчаным раствором или специальным клеем. Поверх прочной фанеры можно уложить плитку или керамогранит, который сделает ее более устойчивой к воде и к капризам погоды. К тому же на такую столешницу можно без опаски ставить горячую посуду.

Изготавливаем решетку и угольный поддон

Угольный поддон можно сварить или согнуть из листового металла. Подгоняем его под оставленную в кирпичной кладке нишу. Чтобы обеспечить ровный и хороший жар его высота должна составлять 10-15 сантиметров. В передней части поддона можно проделать отверстия для лучшей конвекции воздуха. Изготовив съемный поддон, вы значительно облегчите процесс уборки печи. Он вставляется на самый нижний выступ, на кирпичи четвертого ряда. На следующие выступающие кирпичи устанавливается решетка барбекю. Третий кирпичный выступ зарезервирован для размещения коптильни.

Монтируем вытяжку и дымовую трубу

Эти устройства можно приобрести уже готовыми, или изготовить их самостоятельно. Они монтируются из листового металла, края которого фиксируются клепкой или сварочным аппаратом. Для того, чтобы облагородить эту часть печи металлические части можно покрыть краской, устойчивой к воздействию высокой температуры. Чтобы предотвратить утечку дыма – стыки металлических частей промазываются термостойким герметиком.

Обратите внимание, что при проходе дымовой трубы через крышу необходимо изолировать ее от легковозгораемых конструкций. Для этого труба в этом месте обертывается картоном из асбеста или негорючей минеральной ватой. На верхнюю оконечность трубы монтируем защитное устройство – конус из листового металла – он защитит труду дымохода от воздействия атмосферных осадков.

Проводим отделочные работы

Участок фундамента перед фронтоном печи выкладывается материалом, устойчивым к выпадающим углям и шероховатым. Идеально подойдут плитки из керамогранита. Он фиксируется на поверхности фундамента специальным клеем.

Саму печь можно оставить без отделки, либо оштукатурить ее или обложить декоративной плиткой на клей, устойчивый к высоким температурам. Также печь можно обложить облицовочным кирпичом или изразцами.

Помимо разделочного столика печь для беседки можно дополнить и другими элементами. Это может быть чугунная варочная поверхность или гнездо для казана. Столешницу можно изготовить из натурального камня, а саму конструкцию дополнить полочками и крючками.

Каменная печь для беседки станет любимым местом встреч на вашем загородном участке и подарит вам много приятных впечатлений.

Печь для беседки, обучающее видео

kamin-expert.ru

Строительство печи, мангала для беседки, пошагово, фото, чертежи, видео

Сегодня строительство печей разного вида в беседках стало очень популярным. Существует множество названий и огромное количество разновидностей. Для беседок выбирают комбинированные печки, настоящие комплексы, которые сочетают несколько функций.

Печь для беседки своими руками



Виды печей для беседок

Предназначенные для приготовления пищи на углях очаги принципиально не различаются. К самым популярным относятся:

  • печка-гриль;
  • печь-барбекю;
  • печка-мангал;
  • печь-камин.

Нюанс различия состоит в способе приготовления пищи:

  • на шампурах либо вертеле – это мангал;
  • на решетке, то печь называется грилем или барбекю.

Сложно объяснить различие между барбекю и грилем. Обычно последний имеет крышку.

Сегодня очень популярны кухонные комплексы для беседок, объединяющие себя несколько функций.

Беседка с печью. Очень популярны сегодня

Печи

Русские печи имеют сложную конструкцию, занимают много места, поэтому в беседке не возводятся. Обычно сооружают мини русские печки, которые имеют меньшие габариты и короткий под. По принципу эта печка стилизована под русскую, а выполняет функции барбекю или мангала. Иногда также размещается вертел для гриля.

Мини русская печь — оптимальное решение

Мангалы

Под эту небольшую конструкцию можно сооружать столбчатый, мелкозаглубленный фундамент.

Печь с мангалом. Практичность и уют

В этом варианте оборудован зольник, который облегчает уход, но не предусмотрены плитка с раковиной.

Барбекю

Компактный, но удобный вариант. Соорудить можно и в летней кухне, потому что оборудован плиткой. Ее можно переоборудовать для установки казана.

Печка-барбекю. Удобно и компактно

Коптильня

В больших комплексах печь оборудуется даже коптильней. По бокам оборудованы специальные закрытые шкафчики для кухонных приборов. Этот универсальный и очень удобный комплекс обладает единственным недостатком – высокой ценой. Также необходимо обустраивать серьезный надежный плитный фундамент.

Пример печного комплекса с коптильней

Правильный выбор печи

Перед возведением беседки необходимо разработать проект или выбрать готовый. Выбор варианта печи зависит от следующих характеристик:

  • насколько комфортно с ней работать;
  • прочность материала этой конструкции;
  • размеры печи;
  • диапазон температур, который выдает печь;
  • гармонирует ли очаг с общим дизайном постройки.

Когда свободное пространство в беседке ограничено, и нет возможности оборудовать очаг внутри, то печь можно соорудить рядом, под навесом.

Печь под навесом. Когда беседку построили, а про очаг забыли

Постройка печи в беседке

Сооружение печи в уже готовом строении достаточно трудоемкое и дорогостоящее занятие. Легче остановиться на переносном варианте мангала или барбекю. Если же захотелось установить стационарный вариант, то необходимо:

  • из огромного количества вариантов выбрать приглянувшийся;
  • закупить соответствующий материал;
  • разобрать существующий пол в постройке там, где планируется сооружать очаг;
  • залить по размерам печи основание, на котором она будет сооружаться.

Видео: Печь для беседки своими руками

Строительство очага

Для дачной беседки всегда можно построить очаг своими руками. Даже небольшой комплекс, объединяющий жаровню, духовой шкаф и рабочий стол. Внизу обустроено пространство, куда можно вмонтировать полки для кухонных принадлежностей.
Прямо располагается камера для готовки, которая продумана так, чтобы легко было жарить шашлыки, гриль или что-нибудь коптить. Топка располагается слева, не мешает жарить и разделывать продукты. При установленной заслонке можно получить духовку, где можно легко блюда запекать. Ниже жарочной камеры находится под, который используется для хранения дров.
Спокойно готовить на мангале может мешать ветер. Печь размещается под навесом, поэтому для жарки непогода не страшна.

Проект размещения печи. Редактор поможет определится с планировкой

Обустройство фундамента

Идеальным является вариант, когда беседка с печью строятся одновременно. На этапе сооружения ленточного фундамента готовится основание под очаг.

На месте, где планируется располагать печь:

  • выкапывается грунт на глубину 500 мм;
  • дно заполняется щебнем или гравием;
  • основание разравнивается до толщины 30-50 мм;
  • обильно проливается;
  • тщательно трамбуется;
  • сверху укладывается арматура либо готовая металлическая сетка;
  • по периметру сооружается опалубка;
  • котлован заполняется бетоном.

Фундамент должен располагаться ниже пола на 5 см. Первую неделю застывания фундамента необходимо смачивать его регулярно водой, чтобы избежать растрескивания.
Через 20 дней фундамент застывает и можно укладывать гидроизоляцию. Обычно применяется рубероид.

Кладка очага

Печь в беседке располагает всем необходимым для комфортного процесса готовки пищи. Перед кладкой надо закупить весь необходимый материал:

  • жароупорный кирпич;
  • раствор для кладки этого кирпича;
  • столешницу по размеру.

Кладка подставки

Сначала выкладывается подставка непосредственно под печь (можно даже из пустотелого кирпича).

Выложить 1-ый ряд надо аккуратно, проверяя углы и уровень, учитывая порядовку. Выкладывается 2-ой ряд, контролируя и чередуя перевязку кирпичей, и так 6-ть рядов. Подставка выполнена, сформировался под, куда будут складываться дрова. Также определилось место для посудных полок.

Подставка под печь. Выполняется из любого огнеупорного материала

Формирование нижнего перекрытия

7-ым рядом перекрывается под, 8-ым перевязывается перекрытие, осуществляется формирование дна топки.

Создание топки

В очередном ряду начинается образование топки (применяются шамотные кирпичи) с правильно установленной дверцей. Топка выкладывается исключительно шамотными кирпичами. 10-ым рядом обустройство топки продолжается.

Формирование топки. Выбираем шамотный кирпич это залог безопасности

Обустройство разделочного стола

В процессе кладки уменьшается пространство над посудным шкафом. Здесь планируется обустроить рабочий стол, например, из искусственного камня под гранит.

Столешницу удобнее заказать по размеру готовую. Устанавливать ее надо на кирпичи рабочего стола. Обязательно необходимо тщательно промазать силиконовым водостойким герметиком стыки. Столешница может служить рабочим столом, или врезать внутрь мойку.
Проще выполнить разделочный столик из обычных тщательно обработанных досок.

Завершение кладки топки

11-ым рядом закрывается топка, сверху перекрывается ее железная дверца. Важной является особая перевязка кирпичей.

Наверх устанавливается решетка (даже с лифтом) для барбекю. Главное, чтобы ее было легко снять, чтобы обслужить.

Кладка жарочного пространства

12-ым рядом создается жарочный шкаф. Для удобства и защиты его передняя сторона выкладывается одним рядом кирпича, чтобы можно было разместить шампуры с шашлыком.

Ряды до 16-ого формируют и завершают жарочное пространство, они аналогичны. Осуществляется перевязка кирпича (этот процесс обязательно надо внимательно контролировать).

17-ым рядом завершается формирование стенок жарочного шкафа.

Свод жарочной камеры

Для образования козырька по верху жарочного шкафа, свод выдвигается на 50 мм.

Формирование свода жаровни. Выглядит сложно, выполняется элементарно

Выполнять в 18-ом ряду свод жаровой камеры новичку сложнее, но:

  • надо предварительно изготовить картонное лекало;
  • разрезать его по размерам кирпича;
  • пометить маркером очередную часть на конкретном кирпиче;
  • обрезать кирпичи по меткам;
  • изготовить оправку для формы свода и закрепить;
  • уложить кирпич;
  • подождать, пока раствор схватится;
  • разобрать оправку, свод готов.

Продолжение кладки жарочной камеры

19-ым рядом начинается переход для образования перекрытия жарочного шкафа, контролируется порядовка. Каждый кирпич на стыках свода вырезается под размер. В 20-ом ряду кладка осуществляется по порядовке, а 21-й совсем перекрывает свод.

Кладка козырька

Вдоль 22-ого ряда выдвигается крайний кирпичный ряд и получается козырек. Необходимо уделить внимание особенности перевязки углов на соединении боковин с задней стенкой.

Перекрытие жарочной камеры

23-им рядом уменьшается дымовое отверстие, идет образование дымохода.
В 24-ом ряду жарочная камера перекрывается, а 25-им создается его крышка.

Кладка дымохода

В 26-ом ряду начинается сооружение дымохода, в 27-ом осуществляется перевязка первого ряда дымохода.
После этого возводится дымовая труба на нужную высоту. Необходимо постоянно следить за перевязкой. Чем выше труба, тем лучше тяга у печи. Внутри дымоход должен быть размером где-то 20х20 см, если топочное отделение составляет 70х70 см. Также это может быть металлическая труба, обложенная кирпичом

Формирование дымохода. Чем выше труба, тем лучше тяга у печи

Порядовки кладки

Здесь можно ознакомиться с порядовками обустройства печи (ряды с 1-го по 17-ый).
Далее порядовки (ряды с 18-го по 29-ый).

Очень важно знать и соблюдать правила обустройства печей. Без большого опыта осуществить кладку довольно сложно.

Особенности футеровки

Когда начинает формироваться топка, выполняется футеровка, правильности кладки кирпичей надо придать особое значение. Выдерживать швы толщиной не более 3 мм. Тогда печь прослужит долго и без ремонта.

Обустройство перекрытий

Выполнить любое кирпичное перекрытие, например, жарочная камера начинающему специалисту не удастся. Значительно облегчает выполнение этой работы создание деревянного поддерживающего и направляющего разборного каркаса. Крепится он саморезами, а разбирается после полного высыхания раствора.

Видео: Пошаговое изготовление печи барбекю с мангалом

Контроль параметров кладки

В процессе кладки обязательно необходимо использовать уровень, отвес и угломер, тогда не должно возникнуть проблем с геометрией печи. После 1-ого ряда дымохода необходимо:

  • тщательно выкладывать последующие;
  • соблюдать одинаковый размер дымового канала по всей высоте;
  • контролировать качество заполнения швов (они должны быть плотными, излишки же необходимо быстро убирать).

Водопровод

Водопровод в беседке — дополнительный комфорт

Дополнительный комфорт обеспечивает подвод в беседку воды и сооружение канализации. Это дает возможность установить мойку рядом с разделочным столом.
Разумнее проложить водопровод с канализацией до этапа заливки фундамента. Для этого надо заранее тщательно рассчитать место нахождения мойки. Водопровод проще протянуть пластиковыми трубами, чтобы проще потом было произвести подключение смесителя и слива.

Водопровод в такой постройке используется исключительно летом. Поэтому надо предусмотреть возможность перекрывать подачу и слив воды по окончании сезона. Иначе зимой трубопровод выйдет из строя.

Отделочные работы

Необходимость отделки печи зависит от предпочтений владельца. Ее можно оштукатурить, оклеить керамической плиткой, или не делать этого. Когда использовался ровный кирпич, а печь получилась красивой, то она прекрасно смотрится вообще без отделки. Использовать необходимо жаростойкие материалы.
Чтобы исключить возгорание пола беседки, если он выполнен из легко воспламеняемых материалов, надо настелить лист жести пере печью. Лучше смотрится керамогранит или плитка в качестве жаропрочного покрытия.

sambesedka.ru

схемы, чертежи, как построить русскую мини печку с камином, фото

В теплое время года многие стремятся отдохнуть в саду или на даче.

Летняя садовая беседка с печью позволит в любую погоду собраться с друзьями и на их глазах приготовить ароматный шашлык, запечь овощи или, если конструкция с камином, просто полюбоваться танцем огня в топке.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Печи для беседки: схема и чертеж

Схему печи следует продумать заранее, еще на этапе закладки самой беседки. Если устройство возводят в уже готовой беседке, нужно учесть, что ее основание может просто не выдержать веса отопительного прибора.

Фото 1. Схема открытой деревянной беседки с печью. Указаны все основные части конструкции.

Поскольку любая печь и ее составляющие — это объекты повышенной пожароопасности, необходимо во время их строительства соблюдать такие правила:

  • Беседка должна соответствовать размерам печи и защищать ее от осадков.
  • Фундамент будущей печи должен возвышаться над уровнем воды во время осадков или весеннего паводка.
  • Вокруг печи предусматривается, свободное от мебели и легко воспламеняющихся материалов, пространство.
  • Вокруг топки необходимо наличие 3 метров свободного пространства, вокруг боковых поверхностей — не менее 1 метра.

Фото 2. Чертеж беседки с печью-камином, расположенным посередине строения. Размеры указан

ogon.guru

Как строить печи для беседок своими руками? » Сделай камин

Беседка с печью

Конечно, хорошо иметь собственную печь в доме. Но беседка с печью на своем садовом участке не менее полезное и хорошее сооружение. Какой может быть печь для беседки?

Кухня на улице

Замечательная русская традиция устаивать пикники на даче нравится многим. Шашлыки, запеченные на огне овощи со своего участка, ароматные лепешки и многое другое можно с успехом готовить на улице, если имеется печь для беседки. Свежий летний воздух, замечательный вид, ароматы готовящихся яств и хорошая компания друзей — разве можно все это променять на что-то другое?

Мангал хорошо – печной комплекс лучше

Многие собственники приусадебных участков имеют в своем арсенале мангал, барбекю (см. ст. «Печь барбекю своими руками – способы и варианты«). Но все это переносное и временное оборудование. Сегодня мы хотим предложить вам построить печь для беседки своими руками. Давайте построим не просто печь на которой можно готовить, а своеобразный небольшой комплекс с жаровней, духовым шкафом и столом для разделки и приготовления пищи. Это будет своеобразная русская печь в миниатюре.

Все атрибуты кухни

При желании к данному комплексу можно подсоединить водопровод. В таком случае миниатюрная русская печь может быть дополнена мойкой.

Печной комплекс в беседке

На рисунке показана установленная печь в беседке. Как видно, в ней есть все атрибуты комфортного приготовления пищи на свежем воздухе, в том числе и мангал для приготовления шашлыка.

Вид слева

Топка в данной печи расположена слева, поэтому пользоваться печью удобно как во время жарки, так и во время разделки продуктов.

Варим, жарим, коптим, печем

Жарочная камера

Прямо с фронтальной части печи находится камера для готовки. Устроена она таким образом, что в ней удобно готовить шашлыки, гриль и даже можно коптить мясо и рыбу. Если установить заслонку, то жарочная камера превращается из мангала в духовку, в которой можно с успехом запекать различные блюда и даже хлеб. Ведь если использовать обычный мангал, то готовить блюда вам может помешать ветер, в данном случае ветер вам не страшен, а так как печь расположена под навесом беседки, в ней можно готовить и в дождь.

Какая кухня без стола?

Общий вид справа

Справа находится разделочный стол. Под ним устроено свободное пространство. Если установить в нем полки, там можно с успехом расположить кухонную утварь. Слева, прямо под жарочной камерой, находится под. Как и в любой другой печи, он предназначен для хранения дров.

Продолжение беседки

Вид сзади

Задняя часть находится впритык к беседке и при желании может служить продолжением беседки, если, к примеру, она у вас сделана из кирпича.

Дверца-регулятор

Дверца топочной камеры

В данной печи отсутствуют задвижки регулирования тяги в дымоходе. Поэтому дверца топки исполняет одновременно и эту роль. Приоткрывая ее, можно добиться требуемой тяги, а так как она расположена вдали от рабочих зон, она совершенно не мешает процессу готовки.

Строительство печи своими руками

Для изготовления данной печи для беседки нам потребуется полнотелый кирпич. Для обмуровки топки нужно будет использовать шамотный кирпич. Топка небольшая, поэтому его потребуется совсем немного. Можно, конечно, обойтись без него, но если мы собрались построить капитальную печь, а не обычный мангал, лучше выложить топку шамотом. В таком случае ваша печь прослужит вам долгие годы.

Конечно, устройство печи в беседке работа не простая, но все же русская печь или камин в доме потребовала бы гораздо больше трудовых и временных вложений. Но это не дает нам право подойти к работе безответственно. Как вы заметили, в предлагаемой нами печи есть несколько перекрытий. Устроены они без использования арматуры и других металлоизделий. Все выполнено кирпичом на растворе.

А так как наш комплекс включает в себя место для готовки и разделки пищи, он имеет удлиненную конфигурацию. Поэтому осадка почвы приведет к растрескиванию и обрушению кирпичей. Из этого следует, что нам потребуется устроить мощный фундамент и не просто фундамент из бетона, а с обязательным армированием (см. ст. «Фундамент под печь – а не наоборот«).

Если строительство печи и беседки происходит одновременно, можно использовать один ленточный фундамент и для беседки, и для печи.

Устройство фундамента

Если у вас уже есть беседка, то вам необходимо определиться с местом расположения печи.

  • После того как место определено, необходимо разобрать пол беседки и устроить фундамент для печи по всем правилам.
  • Выкапывается котлован глубиной 500 мм.
  • На дно котлована высыпается щебень или гравий.
  • Далее он разравнивается толщиной 30 – 50 мм и трамбуется.
  • На гравий укладываются пруты арматуры или металлическая сетка.
  • По краям котлована устанавливается опалубка.

Важно: уровень фундамента должен быть на 50 мм ниже пола в беседке.

  • Далее по всем правилам приготовления бетона для фундамента печи готовится раствор и заливается в котлован.
Гидроизоляция

Мы не станем заострять свое внимание на приготовлении раствора для фундамента печи. Об этом достаточно подробно написано на страницах нашего ресурса (см. «Раствор для кладки печи – методы подготовки и приготовления«).

  • Подождем 20 дней для того, чтобы фундамент застыл.
  • В первую неделю не забудьте смачивать его водой, в противном случае он может потрескаться.
  • Когда фундамент полностью застынет, на него обязательно нужно уложить слой гидроизоляции. Для этого хорошо подойдет рубероид.

В дальнейшем, когда вы закончите монтаж печи, низ можно будет выложить плиткой. Помните, что уровень нашего фундамента ниже уровня пола на 50 мм.

Выкладываем подставку

Укладывая плитку, сровняйте ее уровень с уровнем пола беседки, получится хорошо и красиво.

Фундамент под печь

Вначале выкладывается подставка под саму печь. Для этого можно использовать даже пустотелый кирпич.

Подставка под саму печь

Выложите первый ряд согласно порядовке. Кладите кирпич аккуратно, измеряя углы и уровень кладки.

Первый ряд

Далее выкладывается второй ряд. Следите за перевязкой кирпичей.

Таким образом выкладываются попеременно шесть рядов. На этом подставка под печь готова.

Шесть рядов

Как видим, у нас уже сформировался под для дров, а также место, где в дальнейшем мы разместим полки для посуды.

Устройство первого перекрытия

Устройство перекрытия

В седьмом ряду перекрывается под.

Седьмой ряд

Восьмой ряд перевязывает перекрытие, формируется днище топки.

Выкладываем топку – выполняем футеровку

Топка

Следующий ряд начинает выкладывать топку. Сразу установите дверцу. Дверца должна устанавливаться по всем правилам. Как это правильно сделать, можно прочитать на страницах нашего ресурса.

Формирование топки

Так как в девятом ряду мы начали формировать топку, нам необходимо использовать шамотные кирпичи для ее футеровки. Все внутренние кирпичи, прилегающие к топке, шамотные.

Топка

В десятом ряду продолжаем устраивать топку. Обратите внимание, пространство над кухонным шкафом начинает сужаться.

Устройство разделочного стола

Разделочный стол

В дальнейшем мы установим здесь разделочный стол. В нашем случае мы использовали искусственный камень под гранит. Но вы можете использовать любой имеющийся у вас подходящий материал.

Устроить разделочный стол можно из досок. Тщательно обстругайте и зашкурьте их. Их можно обработать защитными средствами, а можно оставить и так, в дальнейшем их легко заменить.

Кладка топки — окончание

Кладка топки

В одиннадцатом ряду заканчивается формирование топки. Перекрывается дверца топки. Обратите внимание, как выполнена перевязка кирпичей. Для обрезки кирпича под заданную конфигурацию используйте отрезную электрическую машинку.

Кладка топки

На этот ряд будет устанавливаться решетка нашего барбекю. Если у вас есть желание и возможность, можно установить решетку с лифтом. Ее можно приобрести в специализированных магазинах. В любом случае, купите вы решетку или изготовите сами, она должна легко сниматься. Тогда вам будет удобно ее обслуживать.

Выкладываем жарочное пространство

Жарочное пространство

12-й ряд начинает формировать жарочный шкаф. Обратите внимание: передняя часть шкафа выложена одним рядом кирпича, это своего рода защита. Сюда можно с успехом укладывать шампуры во время приготовления шашлыка.

Жарочный шкаф

С 13-го по 16–й ряды похожи друг на друга. Формируется жарочное пространство и выполняется перевязка кирпича. Внимательно следите за этим.

Перевязка кирпича

Перевязка кирпича

17–й ряд — заканчиваем формировать стенки жарочной камеры.

Свод жарочной камеры – как сделать правильно и просто

Свод камеры

В 18-м ряду необходимо выполнить свод жаровой камеры. Мы понимаем, что выполнить без определенного опыта его достаточно сложно. Но не все так страшно, как выглядит на первый взгляд. Поступите следующим образом:

  • Изготовьте из плотного картона лекало.
  • Разрежьте его на части, соответствующие размерам кирпича.
  • Приложите каждую часть к соответствующему кирпичу и маркером нанесите метки.
  • С помощью отрезной машинки обрежьте кирпич по меткам.
  • Из досок изготовьте оправку, повторяющую форму свода и установите ее как крышку жарочной камеры.
  • После того как вы уложите кирпич и раствор схватится, деревянную оправку можно убрать. Ваш свод готов.

18-й ряд

Обратите внимание, как выполнена внутренняя часть 18–го ряда. Она выложена обрезанным кирпичом. Сделать это легко обрезной машинкой. Заранее разметьте кирпич, нанесите метки, и результат будет отличным.

Козырек

Как видите, свод выдвинут вперед на 50 мм. За счет этого образован козырек над жарочной камерой.

Жарочная камера – продолжаем кладку

Кладка

19–й ряд выкладывается согласно порядовке. Кирпич на стыке свода подрезается под размер. В этом ряду начинается подготовка к перекрытию жарочной камеры.

19-й ряд

20–й ряд продолжаем выкладывать так, как показано в порядовке. Стенки уже почти сравнялись со сводом.

20-й ряд

21-й ряд полностью перекрывает свод.

Выкладываем козырек

Козырек

В 22-м ряду необходимо выложить козырек по всему периметру печи. Делается это выдвижением крайнего ряда кирпичей.

Выдвижение

Обратите внимание на перевязку углов 22-го ряда. Кирпич подрезается под углом.

22-й ряд

Такая связка выполняется только на углах стыка боковых и задней стенки. Передние углы выполнены стандартно.

Перекрываем жарочную камеру

Перекрытие

В 23-м ряду кладка выполняется по общей вертикали и начинается подготовка к формированию дымохода, дымовое отверстие сужается.

23й ряд

В 24-м ряду жарочная камера полностью перекрыта.

24-й ряд

25-й ряд — заканчивается формирование крышки жарочной камеры. Дымоход почти сформирован.

Кладка дымохода – окончание работы

26-й ряд

В 26-м ряду начинается возводиться дымоход.

27-й ряд

В 27-м ряду выполняется перевязка первого ряда дымохода. Далее вся работа заключена в возведении дымовой трубы на требуемую высоту. Следите за перевязкой.

Прохождение дымохода через крышу беседки должно быть выполнено по правилам прохода кирпичных дымоходов через перекрытия. Об устройстве разделки можно прочитать на страницах нашего ресурса.

Дымовая труба

Печь для беседки своими руками готова.

Порядовки кладки печи

Ниже приведены порядовки устройства данной печи. Порядовки с 1-го по 17 ряд.

Порядовки с 1-го по 17 ряд.

Как видите, все доступно и по силам даже неспециалисту. Порядовки с 18-го по 29-й ряд.

Порядовки с 18 по 29.

Дополнительные советы по производству работ

Самое главное при выполнении данных работ — строго соблюдать все правила устройства печей. Мы понимаем, что без определенного опыта выполнить кладку печи сложно, но данная печь очень проста по своему устройству.

Футеровка – особое внимание

Основное внимание при кладке кирпичей необходимо обратить тогда, когда формируется топка и производится футеровка. Толщина швов в футеровке не должна превышать 3 мм. В таком случае ваша печь будет долго служить вам без необходимости производить ремонт. Но так как сама топочная часть относительно небольшого размера, думаем выполнить данные рекомендации, не составит для вас большого труда.

Устройство перекрытий

Понятно, что выполнить с первого раза перекрытие, используя только кирпич, без определенной подготовки вряд ли удастся. Это относится не только к жарочной камере, но и ко всем перекрытиям, включая печную подставку.

  • Задачу можно значительно облегчить, если сделать из дерева поддерживающий каркас.
  • Каркас должен быть разборным.
  • Для его крепления используйте саморезы. Когда раствор полностью высохнет, вам будет легко разобрать и вынуть каркас.

Соблюдение параметров кладки

Чтобы во время кладки у вас не возникли проблемы с геометрией, используйте строительный уровень, отвес и угломер при кладке.

  • Выложив первый ряд дымохода, внимательно выкладывайте все последующие ряды. Сечение дымового канала не должно изменяться по всей его длине.
  • Внимательно следите за заполнением швов между кирпичей. Раствор должен полностью заполнять швы, излишки необходимо сразу удалять.

Водопровод – дополнительное удобство

В начале нашей статьи мы говорили о возможности  оснастись мангал водопроводом и канализацией. Если вы решите смонтировать в районе разделочного стола мойку, вам потребуется подвести к ней воду.

  • Сделать это лучше всего сразу, до заливки фундамента.
  • Внимательно рассчитайте место, где будет находиться ваша мойка, и подведите к ней водопровод и канализацию.
  • Если вы выполните водопровод из пластиковых труб, вам не составит большого труда в дальнейшем осуществить подключение.

Так как водопровод в беседке будет использоваться только в летнее время, предусмотрите отключение подачи и слива воды с системы трубопровода. В противном случае в зимнее время ваш трубопровод придет в негодность из-за остатков воды.

Мечты сбываются

В заключение хочется сказать несколько слов об отделке мангала в беседке. Как и русская печь, печь в беседке может быть оштукатурена. Мы опять не будем описывать, как это сделать, все уже есть на наших страницах. Если вы использовали для кладки ровный кирпич и кладка получилась красивой и ровной, можно оставить печь без штукатурного слоя. Все зависит от ваших предпочтений и пожеланий. Надеемся, наша статья помогла вам с осуществлением вашей мечты –  построить не просто мангал, а многофункциональную печь в беседке. Удачи и приятного аппетита вам и вашим близким!

sdelaikamin.ru

Беседка с печкой своими руками

Содержание статьи

Удобство и польза беседки с печкой или мангалом более чем велика. Многие хозяева дачных участков хотели бы видеть в своём саду такую постройку, но страх перед сложностью строительства многих ограничивает лишь фантазиями. В свою очередь, беседка с печкой – очень простая конструкция, не требующая для постройки особых знаний и умений.

Беседка с печкой

Благодаря такой беседке можно без каких-либо проблем и ограничений заниматься готовкой и общаясь с друзьями находясь во дворе. Печь в таких постройках позволяет готовить следующие блюда:

  • шашлыки;
  • тушёное мясо;
  • копчёные продукты;
  • супы.

Каждый тип печи обладает как достоинствами, так и недостатками. Наиболее важным аспектом тут является отсутствие универсальных конструкций. То есть, так или иначе, с некоторыми неудобствами придётся смириться.

Работающая печь в беседке

Разновидности

К основным и наиболее распространённым видам можно отнести следующие сооружения:

  • барбекю;
  • мангалы;
  • маленькие русские печки;
  • казаны.

Для осознания пользы и способов применения каждой вышеназванной конструкции необходимо детально изучить основные из них. Благодаря этому беседка с печкой не доставит каких-либо лишних хлопот во время эксплуатации.

Печь барбекю

Барбекю

Печь барбекю, как правило, выкладывается из обыкновенного кирпича. Основное отличие барбекю от прочих, аналогичных по внешнему виду, конструкций состоит в том, что приготовление пищи происходит без использования шампуров. В этом случае для готовки используется специализированная решётка.

Процесс готовки на решётке значительно упрощается ввиду отсутствия необходимости насаживать мясо на шампуры. Кроме того, требуется значительно меньшее время до полного приготовления.

К минусам такой конструкции можно с уверенностью отнести сложность мытья решётки после процесса готовки. Все проблемы связаны непосредственно с небольшим размером делений покрытия решётки печи барбекю.

Русская мини-печь (работа mastermd.ru)

Русская печь для беседки

Такой вид печки является наиболее универсальным, но все же неидеальным. Русская мини-печь используется для приготовления многих блюда, например, супов, тушёного мяса, шашлыков, блинов и т. п.

Стоит отметить следующие нюансы.

  1. Этот тип печи наиболее подходит к русской беседке.
  2. Русская мини-печка является самой сложной конструкцией в плане возведения и эксплуатации.
  3. Печь русская предоставляет максимальную многофункциональность.

Учитывая всё вышесказанное можно сделать вывод, что несмотря на сложность монтажа русская мини-печка является единственной постройкой, которая подходит для любого вида отдыха в беседке.

Русская беседка

Строительство печки

Перед строительством печки необходимо возвести беседку. Наиболее важной частью постройки является фундамент, так как именно он лежит в основании любой печки.

Фундамент

Печки из кирпича обладают значительным весом. Без должного основания надёжность, а следственно и безопасность постройки будет под угрозой. Важно заметить, что разные типы печи нуждаются в определённом типе фундамента, однако процесс возведения преимущественно одинаковый.

Фундамент для беседки с печкой

Необходимо придерживаться следующего порядка действий.

  1. Выкопать в земле ямку глубиной в 35 см с шириной, превышающей размеры дровника на 10 см.
  2. Опалубка фундамента выполняется из досок или фанеры.
  3. Дно ямки нужно тщательно выровнять и засыпать песком в один слой до 5 см.
  4. Далее нужно залить подбетонку в слой до 3 см.
  5. По окончании застывания прошлого слоя необходимо установить арматурную сетку.
  6. Заключительный этап работ состоит в заливки всех сделанных слоёв бетоном.

После всех вышеописанных работ фундамент можно считать готовым.

Дровник

Дровник для беседки с печкой

Следующая вещь необходимая для надёжной печи – дровник. Для общего понимания процесса постройки можно использовать любую форму дровника, например, П-образную

  1. Задняя стенка выкладывается из трёх кирпичей, а боковые из двух.
  2. Для достижения максимального удобства рекомендуется возводить дровник в 10-11 рядом в высоту.
  3. Стенки следует выкладывать в полкирпича до 5 рядом.
  4. Далее нужно выложить слой в целый кирпич, как дно топки. При этом важно сохранить форму конструкции.
  5. Последующий ряд укладывается в один кирпич по всему периметру.
  6. Впереди печки можно установить под кирпичи стальную пластину.

После проделанных действий можно перейти к строительству топки.

Топка

Готовая топка для беседки с печкой

Кладка топки требует наименьшее количество усилий.

  1. Поверх дровника укладываются кирпичи методом в полкирпича.
  2. В высоту топка должна достигать 10-12 рядом кладки.
  3. В верхней части необходимо установить стальной стержень для копчения.

На этом весь основной процесс строительства печи своими руками можно считать оконченным. Однако, не стоит забывать о такой важной части, как дымоход.

Дымоход

Обычно эта конструкция делается из клёпаной жести 2 мм. Длина дымохода должна достигать примерно 60 см при диаметре трубы в 12 см.

Топка и дымоход соединяются при помощи сварки через стальной уголок.

В качестве последней детали выступает навесная дверца для коптильни. Процесс её установки не нуждается в объяснении и не вызовет затруднений.

Печь с дымоходом

Завершение

После того как печь для беседки будет сделана, необходимо проверить её на работоспособность. В случае отсутствия ошибок можно приступать к строительству основной постройки.

При достаточно ответственном подходе к строительству беседка с печкой предоставит уют и безопасностью, что, в принципе, от неё и требуется в первую очередь.

Полезное видео — мангал из кирпича с печью

Похожие статьи

mybesedka.ru

Добавить комментарий

*
*

Необходимые поля отмечены*
