план выполнения и специальные требования

Собираетесь работать над сборочным чертежом? Нуждаетесь в советах по оформлению? Мы внимательно изучили последние рекомендации и стандарты, с помощью которых можно оформить работу по всем правилам и получить высокую оценку от научного руководителя. В этой статье вы узнаете, как правильно использовать терминологию, каким должен быть объем, с чего начать оформление сборочного чертежа и другое.

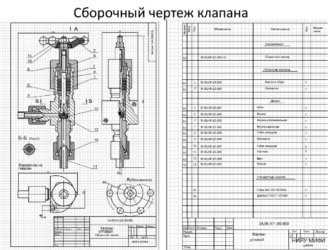

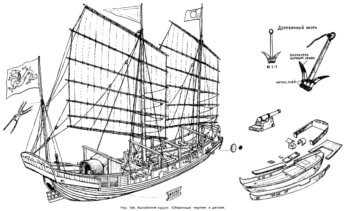

Сборочным чертежом называется документ, в котором можно посмотреть, как выглядит сборочная единица. В нем также приводятся прочие данные, которые помогают ее контролировать и собирать. Обязательно вместе с ним предоставлять спецификацию (уточнения, перечень особенностей).

Нужно различать два основных термина: деталь и единица сборки.

Деталь (запчасть) — изделие, основой изготовления которого служит цельный материал.

Единица сборки или узел — изделие, в состав которого входит много деталей, соединяющихся сочленением, свинчиванием и т. д.

Пока разрабатываются документы проекта, чертежи узлов называют «общего вида». Они служат шаблоном для прочих рабочих документов. В них есть чертежи:

  • конкретных оригинальных запчастей;
  • единицы сборки: монтажный, габаритный и сборочный со спецификацией. Последний показывает, как связаны и соединены друг с другом детали.

Чтобы определить объем в процессе оформления сборочного чертежа по ГОСТ учитывают, что этот документ состоит из:

  1. графического документа, который представляет собой учебный чертеж.

    В нем собрана информация:


    • о видах, сечениях, разрезах, выносных элементах, благодаря которым можно понять, как части располагаются и связаны и, соответственно, безошибочно собрать узел. Чтобы сориентировать, какая конкретная конфигурация представлена, нужно прорисовывать входящие детали с разной степенью точности;
    • о размерах, требованиях и отдельных характеристиках, которые обязательно должны учитываться;
    • номера позиций частей, из которых состоит изделие.
  2. текстового документа или спецификации, которая представлена отдельно, чаще всего в таблице на листах формата А4. В ней можно найти документацию, составные элементы узла, конструкторский материал.

Разрабатывать весь документ существенно легче, если использовать методичку и руководствоваться индивидуальным заданием. В последнем описано, как собирать узел, и показан эскиз оригинальных деталей. При этом вы сами определяете в какой форме они будут выполнены — исходя из данных справочников и методичек.

Невозможно начать что-то делать, пока не определена форма и назначение каждой детали, последовательность сборки узла и механизмы его функционирования. Это базовые вещи, и вы должны на них ориентироваться.

Перед встречей с научным руководителем составьте черновой вариант спецификации и прочертите эскиз будущей работы.

Выполнять работу удобнее на листе формата А2. Если сложно, можно взять лист А1.

Примерный план:

В процессе оформления спецификации сборочного чертежа названия важны. Также не стоит забывать о номерах позиций и последних двух цифрах в обозначении.

  1. Выделите основную надпись, добавочную графу и рабочее пространство.
  2. Определите, какой из видов узла более наглядный и информативный, чтобы быть главным.
  3. Оцените, какое количество иллюстраций хватит, чтобы показать формы единицы сборки и отдельной запчасти снаружи и изнутри.
  4. Выберите масштаб, который будете применять к иллюстрациям основных видов и выносных элементов.
  5. Посмотрите, сколько у вас картинок и какой масштаб, и с учетом этого скомпонуйте материал. Наметьте габаритные прямоугольники, линии оси и центра под иллюстрациями. Учтите, что у вас должно остаться место, чтобы нанести размер, номер позиции и специальные надписи.
  6. Работайте над контуром основной запчасти. Поместите соответствующий вид, разрез или их сочетание на место главного вида. Повторите процесс с другими намеченными основными видами.
  7. Дополнительные компоненты вычерчивайте параллельно на всех основных видах. Последовательность должна соответствовать этапам сборки узла.
  8. Следующий этап — выполнение сечения, выносных элементов и намеченных дополнительных видов.
  9. Нанесение штриховки.
  10. Используя линии-выноски с полками, обеспечьте место для позиций и важных надписей. Далее нанесите размерную цепь и обозначьте размеры.
  11. Важный этап — уточнение и заполнение спецификации. Здесь необходимо внести названия запчастей, изделий или материалов в отведенные разделы (если их нет в эскизах или описании).
  12. Впишите номера позиций деталей аналогично с тем, как это сделано в спецификации.
  13. Заполните основную надпись. Только после того, как все это проверит преподаватель, можно обводить.

Проверить текст на наличие ошибок можно с помощью специальных программ: text.ru, Главред и др.

Все правила, согласно которым нужно выполнять и оформлять работу, регулируются ГОСТом.

Работа включает:

  • картинку сборочной единицы, по которой видно, как расположены и связаны друг с другом составные элементы, а также картинку, где показана ее сборка и контроль;
  • размеры, предельные отклонения, разнообразные характеристики и указания, которые нужно выполнить или проконтролировать их реализацию;
  • сведения, в которых характеризуется сопряжение. Также могут быть представлены методы его внедрения, когда точность сопряжения выполняется в ходе сборки: пригонка, подборка запчастей и др. Сведения о выполнении неразъемных сварных, паяных и других соединений;
  • номера позиций составных элементов изделия;
  • информацию о габаритах изделия. К ним относятся установочные, присоединительные и другие размеры.
  1. На чертеже вы можете демонстрировать элементы, которые перемещаются — в положении промежуточном или крайнем. Если вы считаете, что из-за этих изображений прочитать чертеж будет сложно, переместите их на дополнительные элементы. Не забывайте о надписях, указывающих на положение.
  2. Если необходимо, демонстрируйте соседние изображения и их габариты, которые помогут определить расположение точнее.
  3. Следите, чтобы частота и наклон деталей относительно всех сечений и разрезов не отличались.
  4. Смежные запчасти в сечениях и разрезах можно штриховать двумя способами: в одно или в разные направления, при этом меняя расстояние между линиями штриховки.
  5. Что касается дополнительных сведений, то они могут приводиться на изображении, чертежах или в технических требованиях. Если сведений не хватает, на самом чертеже покажите картинку запчасти или ее отдельные элементы (не более 4 штук).
  6. Информацию о сопряжении деталей обозначайте специальными надписями сверху рисунка.

Спецификация — текстовый конструкторский документ, который заполняется по ГОСТу.

Первый лист должен содержать надпись формы 2, а все остальные — формы 2а (информация об этом есть в ГОСТ 2.104-2006).

Набор разделов спецификации включает:

  • документацию. Здесь находятся все конструкторские документы;
  • комплексы;
  • сборочные единицы. В этот раздел записывают составные части единицы согласно наименованию;
  • детали. Аналогично, как в разделе выше;
  • стандартные изделия. В раздел записываются стандартные изделия в порядке возрастания главных характеристик, размеров;
  • прочие изделия;
  • материалы. Вносятся материалы сборочной единицы;
  • комплекты.

В работе важно сохранять именно такую последовательность. Однако тот или иной раздел может отсутствовать — это зависит от состава конкретного изделия.

В графе «Наименование» нужно указать наименование раздела в виде заголовка, подчеркнутого тонкой линией. Под заголовком и над ним оставляйте свободную строку.

Графа «Формат». Содержит обозначение формата.

Графа «Поз.». Содержит порядковый номер составной части, в соответствии с ее появлением в тексте спецификации.

Эта графа не заполняется в разделе «Документация».

Графа «Обозначение» не заполняется в разделах «Материалы» и «Стандартные изделия».

Графа «Наименование» содержит информацию о наименовании части сборочной единицы. Каждое наименование записывается в Им. п. и ед. ч. Склонение не допускается.

Если в наименовании больше одного слова, то первым должно идти существительное и только потом прилагательное. Обязательно соответствие наименования его условного обозначению, указанному в стандарте.

Графа «Кол.» отображает число составных частей, которые можно найти в спецификации. В разделе «Материалы» количество указывается с учетом единицы измерения.

Не хотите самостоятельно заниматься оформлением чертежа? Обращайтесь за помощью к экспертам Studently. Они знают, как сделать чертеж быстро и качественно.

studently.ru

Основные определенияСЧ

Правила оформления
сборочного чертежа

(ГОСТ 2.109 –73)

Сборочный чертеж
– это документ, содержащий изображение
сборочной единицы и другие данные,
необходимые для ее сборки и контроля.

Сборочной единицей
называют изделие, составные части
которого подлежат соединению между
собой сборочными операциями (свинчиванием,
клепкой, сваркой, пайкой, развальцовкой
и т.п.).

Сборочный чертеж
должен содержать:

а) изображение
сборочной единицы, дающее представление
о расположении и взаимной связи составных
частей, соединяемых по данному чертежу;

б) размеры, при
необходимости – знаки шероховатости
поверхностей, которые должны быть
выполнены по данному чертежу;

в) указания о
характере сопряжений и неразъемных
соединений;

г) номера позиций
составных частей, входящих в изделие.

1.1. Требования
к изображениям на сборочном чертеже

1. Количество
изображений на сборочном чертеже должно
быть минимальным, но достаточным для
достижения конечной цели – рациональная
сборка изделия и ее контроль.

2. Главное изображение
должно содержать максимум информации
об изделии, при этом должны быть показаны,
по возможности, все места соединения
деталей.

3. Положение изделия
на главном изображении – это, как
правило, положение устойчивого равновесия,
или «рабочее положение», например, для
кондуктора – вертикальное положение
оси кондукторной втулки.

4. Все части изделия
на чертеже должны быть изображены в
одинаковом рабочем положении.

Если на каком-то
изображении положение отдельных частей
не соответствует их положению на других
изображениях, то над ним пишется
соответствующее примечание, например,
«Детали поз. 3, 4, 6, 8 откинуты».

5. Перемещающиеся
части изделия допускается изображать
в крайнем или промежуточном положении
упрощенно тонкими штрихпунктирными
линиями с двумя точками.

6. При выполнении
разрезов и сечений смежные детали
заштриховывают в разные стороны, либо
изменяют шаг штриховки.

7. Линии штриховки
на всех изображениях одной и той же
детали наносятся в одну и ту же сторону
с одинаковым шагом.

8. В продольных
разрезах показывают не рассеченными
(не заштрихованными) не пустотелые
детали и все стандартные изделия.

9. Сварное, паяное
и т.п. неразъемные соединения в сборе с
другими изделиями в разрезах и сечениях
штрихуют в одну сторону, изображая
границы между деталями сплошными
основными линиями.

10. При подробном
изображении соединений радиальные
зазоры, например, между штифтом-осью и
отверстием в откидной планке, гладким
отверстием и резьбовым валом изображают
величиной не менее 0,8 мм.

11. На сборочных
чертежах допускается не показывать
крышки, кожухи и т.п., если необходимо
показать закрытые ими составные части
изделия. При этом над изображением
делают соответствующую надпись, например,
«Крышка поз.3 не показана».

12. Детали,
расположенные за винтовой пружиной,
показанной лишь сечениями витков,
изображают до осевых линий сечений
витков. При более подробном изображении
пружин соседние детали показывают в
соответствии с их видимостью.

13. Шестигранные
детали на главном изображении показывают
с максимальным количеством граней
(головки болтов, гайки и т.п.).

1.2. Нанесение
размеров

1.
Габаритные
размеры изделия – наибольшие длина,
ширина и высота его в рабочем и крайнем
положениях подвижных составных частей,
если такие есть. В таких случаях
указывается два размера – минимальный
и максимальный, например, длина кондуктора
при наличии нажимного винта указывается
150…165 (ход винта равен 15 мм).

2.Установочные
размеры – это размеры элементов изделия,
при помощи которых оно устанавливается
по месту эксплуатации, например, на
станке (размеры пазов под фундаментные
болты в основании приспособления).

3. Присоединительные
размеры
– это размеры элементов, с помощью
которых к данному изделию присоединяются
другие изделия из одной технологической
цепи, например, размер входного резьбового
отверстия насоса.

4. Эксплуатационные
размеры – размеры, характеризующие
эксплуатационные показатели работы
сборочного узла. Такими размерами могут
быть диаметры отверстий кондукторных
втулок, соответствующих диаметру сверла,
диаметры проходных отверстий у
измерительных и регулирующих приборов
для воды, пара и газа и т.п.

5. Рабочие
размеры
– это размеры, получающиеся в результате
совместной обработки двух и более
деталей в процессе сборки. Например,
это могут быть размеры отверстия под
смазку, отверстия под фиксирующие
взаимное положение двух соседних деталей
установочные винты и т.п.

6. Справочные
размеры
– размеры, не подлежащие выполнению по
данному чертежу. Справочные размеры на
чертеже отмечают знаком *, а в технических
требованиях выполняют запись:

* Размеры для
справок.

На сборочных
чертежах к справочным относят размеры:

— определяющие
предельные положения подвижных элементов,
например, ход поршня, ход штока клапана
двигателя внутреннего сгорания и т.п.;

— перенесенные с
чертежей деталей и используемые в
качестве габаритных, установочных и
присоединительных.

Деление размеров
на группы является условным. Некоторые
размеры могут быть одновременно отнесены
к различным группам, или могут вообще
отсутствовать.

1.3. Технические
требования

Правила оформления
текстовой части, помещенной на поле
чертежа, изложены в ГОСТе 2.316-68. Текстовую
часть пишут тем же номером шрифта, что
и размерные числа и располагают над
основной надписью не ближе, чем 10 мм к
ней. Заголовок «Технические требования»
не пишется.

1.4. Номера
позиций

1. На сборочном
чертеже номера позиций проставляют
только после заполнения спецификации
в соответствии с графой «Поз».

2. Номера позиций
наносят на полках линий – выносок,
заканчивающихся точкой. Если размеры
детали, от которой выносится номер
позиции, малы, то линию выноски заканчивают
стрелкой.

3. Полки и линии –
выноски выполняются сплошными тонкими
линиями.

4. Номера позиций
указывают на тех изображениях, на которых
соответствующие составные части являются
видимыми и наиболее информативными.

5. Номера позиций
располагают параллельно основной
надписи чертежа вне контура изображения
и группируют в колонку или в строчку,
располагая полки линий – выносок на
одной линии.

6. Номера позиций
наносят на чертеже, как правило, один
раз.

7. Размер шрифта
номеров позиций должен быть на один –
два номера больше, чем размер шрифта
размерных чисел на чертеже.

8. Допускается
делать общую линию – выноску с вертикальным
расположением номеров позиций:

а) для группы
крепежных деталей, относящихся к одному
месту крепле-

ния;

б) для группы
деталей с отчетливо выраженной
взаимосвязью, при невозможности подвести
линию – выноску к каждой составной
части. Тогда линию – выноску отводят
от закрепляемой составной части, номер
которой указывают первым.

9. Линии – выноски
не должны пересекаться друг с другом,
пересекать большие площади изображений,
размерные линии и совпадать с направлением
штриховки.

1.5. Основная
надпись

Для сборочных
чертежей основная надпись выполняется
по ГОСТ 2.104-68, форма 1 (как для чертежей
деталей).

В графе «Наименование»
пишут наименование изделия, например,
«Кондуктор», «Насос шестеренчатый» и
в этой же графе шрифтом на номер ниже –
«Сборочный чертеж».

Для сборочного
чертежа, совмещенного со спецификацией,
фраза «Сборочный чертеж» не пишется.

В графе «Обозначение»
записывают принятое обозначение
сборочного чертежа, например, ВС. 21.00.00
СБ, где СБ – код сборочного чертежа (на
чертежах, совмещенных со спецификацией,
не пишется).

1.6. Оформление
спецификации

Каждый сборочный
чертеж сопровождается спецификацией
(ГОСТ 2.106-96). Спецификация – это текстовый
документ, определяющий состав сборочной
единицы. Спецификацию составляют на
отдельных листах по форме 1 и 1а. Допускается
совмещать спецификацию со сборочным
чертежом, если последний выполнен на
листе формата А4.

Спецификация
сборочной единицы состоит из разделов,
которые располагают в следующей
последовательности:

— документация;

— комплексы;

— сборочные единицы;

— детали;

— стандартные
изделия;

— прочие изделия;

— материалы;

— комплекты.

Наименование
каждого раздела указывают в виде
заголовка в графе «Наименование»,
подчеркивают сплошной тонкой линией,
выделяют сверху и снизу свободными
строками. Наличие тех или иных разделов
определяется составом специфицируемого
изделия.

В раздел
«Документация» вносят документы,
составляющие основной комплект
конструкторских документов специфицируемого
изделия, кроме его спецификации.

В раздел «Сборочные
единицы» вносят сборочные единицы,
непосредственно входящие в изделие,
например, сварные соединения.

Раздел «Детали»
включает в себя перечень деталей
оригинальной формы, на которые выпущены
рабочие чертежи. Запись деталей в разделе
производят по их функциональной
значимости, при этом заполняют графы
«Обозначение», «Наименование» и «Кол».

В разделе
«Стандартные изделия» указывают
наименование и обозначение изделий в
соответствии со стандартами на эти
изделия. Запись всех изделий производят
в следующем порядке: сначала группируют
все изделия по принадлежности к группам
стандартов (ГОСТ, ОСТ, РОСТ, СП). Затем
уже внутри каждой группы создают
подгруппы деталей по функциональному
назначению, например, крепежные детали,
подшипники, кольца и т.д. Внутри
функциональной группы изделия располагают
в алфавитном порядке, в пределах каждого
наименования – в порядке возрастания
обозначений стандартов, а в пределах
каждого обозначения стандарта – в
порядке возрастания основных типоразмеров
изделия.

Например, Болт
М10×1,5×20…ГОСТ 7798-70

Болт
М20×2,5×30…ГОСТ 7805-70

Винт
М6×1×12…ГОСТ 1491-80

Гайка
М10×1,5…ГОСТ 5915-70

Гайка
М20×2,5…ГОСТ 5915-70.

В раздел «Материалы»
вносят материалы, непосредственно
входящие в специфицируемое изделие.
Сюда могут относиться: наплавляемый
материал, пластмасса, которой заливают
армирующие детали, набивки плетенные
и т.п. Чертежи на них не выпускают и
обозначения им не присваивают. В графе
«Кол» указывают их массы.

После заполнения
всех необходимых разделов спецификации
в графе «Поз» присваивают номер каждой
составной части специфицируемого
изделия.

Далее указанные
номера позиций проставляют на сборочном
чертеже.

Пример готового
задания приведен в приложении.

studfile.net

Сборочный чертеж: чем регламентируется, требования ГОСТ

Эта «бумага» поможет превратить в реальность самые смелые инженерные идеи, создать изделия, которые принесут колоссальную пользу. Речь идет о сборочном чертеже, понятии, с которым хорошо знакомы все технари.

Сборочным чертежом называется документ, используемый при сборке изделия, которое состоит из отдельных частей, требующих соединения сборочными операциями (свинчивание, пайка клепка, сварка и другие).

Также документ используется для контроля над уже готовым изделием. Упомянутое изделие называется сборочной единицей. Сборочные чертежи приходится составлять студентам-инженерам, работникам предприятий.

Для того, чтобы чертеж был «воплощен в реальность», а сборочная единица получилась хорошего качества, нужно знать требования к документу.

Каким стандартом регламентируется создание сборочного чертежа

Все технические специалисты знакомы с такими чертежами

Отвечая на этот вопрос, обратимся к истории.

Первые стандарты, регламентирующие чертежи, появились в 1929 году («Чертежи в машиностроении»).

В 1965 и 1966 появилась нормативная база для строительных чертежей.

А вот в 1968 году утвердили ЕСДК («Единая система конструкторской документации).

На его основе был создан межгосударственный стандарт ГОСТ 2.109-73. Документ действителен с 1974 года и поныне.

ГОСТ 2.109-73 подает требования к чертежам, в нем можно найти информацию о том, что должен содержать сборочный чертеж.

Единственный минус этого стандарта – недостаточное количество иллюстраций, но он компенсируется преподавателями конкретных кафедр, создающими методические пособия и учебными пособиями с примерами.

В данной статье вся информация основана на ГОСТе 2.109-73 и ЕСДК 1968 г.

Элементы сборочного чертежа

  1. Изображение изделия, представленное к сборке. Этот элемент дает общее представление о внешнем виде сборочной единицы, особенностей связи ее частей.
  2. Размеры.
  3. Указание на шероховатости поверхностей (при необходимости).
  4. Отображение особенностей сопряжений и соединений, которые невозможно разнять.
  5. Нумерация частей, из которых состоит изделие.

Такие обязательные компоненты сборочного чертежа определяет ГОСТ.

Требования к изображениям

В ГОСТе к изображению предъявляются такие требования:

  • минимальное, но достаточное для сборки изделия количество рисунков;
  • наличие максимального количества информации к главному изображению, желательно отобразить все участки соединения;

    В ГОСТе к изображению предъявляются ряд требований

  • положение сборочной единицы на главном рисунке должно соответствовать «рабочему положению»;
  • одинаковое «рабочее положение» нужно сохранять для всех рисунков, если же требуется изменить положение, над изображением делается примечание;
  • смежные детали, изображенные в разрезах, нужно заштриховывать в разные стороны или использовать штриховки с разными шагами;
  • штриховки на изображениях одной и той же детали должны быть идентичными;
  • неразъемные соединения (паяные, сварные и др.) нужно штриховать в одну сторону, обозначая границы между частями сплошными линиями;
  • радиальные зазоры нужно изображать в размере не менее 0,8 мм;
  • можно не показывать крышки или другие покрытия на чертежах внутренних составных сборочных единиц;
  • детали, имеющие 6 граней (болты, гайки) на главном рисунке необходимо отображать с максимальным количеством граней.

Изображения сборочной единицы – ядро чертежа, а правильное его выполнение – залог позитивного результата работы.

Технические требования и нумерация позиций

Чтобы правильно оформить текстовую часть сборочного чертежа, нужно обратиться к ГОСТу 2.316-68.

Текст тоже требует правильного оформления

В соответствии с ним заголовок «Технические требования» прописывать не нужно, тест набирается тем же размером шрифта, что и обозначения размеров.

Правильное расположение текста – не более, чем 10 мм к основной надписи.

Оформление номеров позиций имеет ряд требований.

Во-первых, их можно проставлять, только когда спецификация (текстовый документ, который определяет состав изделия) полностью готова.

Номера позиций требуется выносить на полках линий (выноски, которые заканчиваются точкой).

Номера позиций указываются только на рисунках, на которых нужные части изображены наиболее детально, наносят их на чертеже один раз.

Важно следить, чтобы линии-выноски не пересекались между собой, не накладывались на большие площади чертежа, а также не совпадали с линиями штриховки.

Обратите внимание! Для групп деталей можно делать общую выноску, если они относятся к одному месту соединения или невозможно подвести линию к каждой с деталей.

Как оформить основную надпись

Основная надпись оформляется снова-таки по ГОСТу 2.104-68, который требует, чтобы в графе «Наименование» было прописано название изделия и в этой же строчке меньшим на 1 размером «Сборочный чертеж».

Если спецификация совмещена с чертежом, писать «Сборочный чертеж» не нужно. Далее заполняется графа «Обозначение», в которой указывается принятое стандартами обозначение сборочного чертежа.

Если чертеж совмещен со спецификацией, его код в обозначении писать не нужно.

Выводы

Студентам первых курсов сложно сразу сделать хорошие чертежи по ГОСТу, но регулярная практика достаточно быстро оттачивает навыки черчения.

Для этого нужно каждый день заниматься чертежами не менее полутора часа. Стоит начинать из создания эскиза (черновика) чертежа, используя для этого обычные листы в клетку.

Руководствуясь нехитрыми советами и требованиями стандартов можно за короткий срок приобрести навыки проектирования посредством чертежей для выполнения работ различной сложности.

В этом видео вы узнаете о сборочных чертежах:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

vyuchit.work

Правила оформления чертежей по ГОСТу

Неважно, как именно вы делаете – от руки или с помощью программы. Важно, чтобы вы соблюдали требования:

а) преподавателя;
б) методички, если таковая есть;
в) ГОСТов.

Ключевое отличие чертежа от письменной научной работы – в его пользе. Если курсовую можно со спокойной совестью перепоручить автору курсовых работ (разве что вы хотите уйти в науку с головой), то чертеж отдавать на аутсорс стоит только в крайнем случае – когда нет времени или возможности нарисовать его самостоятельно. Черчение – та практика, которая пригодится любому проектировщику, будь то инженер или архитектор. Причем черчение именно по ГОСТам.

Основные ГОСТы для будущих инженеров

Итак, перед оформлением чертежей по ГОСТам вам необходимо изучить:

Существуют и другие стандарты, более узкие. С ними вас наверняка ознакомят в вузе.

Основные правила оформления чертежей по ГОСТу

Пройдемся по основным требованиям, закрепленным в ГОСТах:

1. Формат

Тут все просто. Существуют четыре основных формата – А4, А3, А2, А1, А0. Самый большой – А0 (841х1189 мм), самый маленький – А4 (210х297мм). Допускается увеличивать или уменьшать формат. В первом случае – на любую площадь, кратную площади листа А4, во втором – до формата А5 (то есть в два раза меньше листа А4).

2. Масштабы

Определяются по размеру будущего изделия или строения и требуемой детализации. Существуют масштабы увеличения (для небольших деталей, микросхем) и уменьшения (для архитектурных планов). В первом случае это:

2:1 / 2,5:14:15:1 /10:115:120:125:1 и т.д.

При уменьшении используются обратные масштабы: 1:2, 1:2,5 и т.д. Если вы решите создать генеральный план, можно использовать такие масштабы: 1:2000, 1:5000 и т.д.

3. Рамки

От края листа до начала чертежа необходимо сделать отступ. Он отделяется линией (то есть рамкой). От левого края отступают 20 мм, от остальных – по 5 мм. Левый край используется для подшивки.

4. Линии

Существует всего 6 линий: сплошная основная (жирная), сплошная тонкая, волнистая, штриховая, пунктирная, разомкнутая. Каждая линия имеет свое значение. Например, основной сплошной рисуют контуры изделия, пунктирной – оси.

Существуют и другие правила и требования к оформлению чертежей по ГОСТу. Их необходимо знать и учитывать при создании чертежа, даже если вы делаете эскиз. К студлансеру с такой задачей стоит обратиться в самом крайнем случае. В остальных лучше постараться, потратить время и запомнить все, что нужно. Это не так сложно.

studlance.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
