В этой статье я хочу привести разбор схемы расположения колонн. Колонны монолитные железобетонные, схема подобрана такая, чтобы рассмотреть колонны разных сечений – квадратного, прямоугольного и уголкового.

Как правильно оформить схему расположения колонн

Итак, что должно быть на схеме колонн?

Обязательно:

1. Название схемы. Оно всегда начинается с фразы «Схема расположения колонн» (но никак не «План колонн»), это общепринятое заглавие, прописанное в СПДС.
2. Координатные оси – все, к которым привязаны колонны (не задействованные в схеме оси лучше убрать).
3. Размеры между координатными осями.
4. Колонны – ярко, сочно, основной линией. Чтобы было понятно, кто же на этом чертеже главный.
5. Маркировка колонн.
6. Привязка каждой колонны к координатным осям (ее можно не делать, если колонны привязаны к осям строго по центру, без сбивки). Если сбито относительно какой-либо оси лишь несколько колонн, можно привязать только их.
7. Спецификация к схеме расположения колонн.

По желанию:

1. Для ориентирования тонкими линиями можно нанести стены или другие объекты, но при условии, что они не загромождают чертеж.
2. Иногда бывает полезным в тонких линиях нанести контур перекрытия, особенно если оно находится не над всеми колоннами или имеет еще какие-то особенности, влияющие на конструкцию колонн.

А вообще лишние объекты на чертежах лучше не изображать – если вдруг необходимо будет индексировать проект (например, конфигурацию стен), придется корректировать лишние чертежи – все, на которых эти стены вдруг оказались. И зачем нам это?

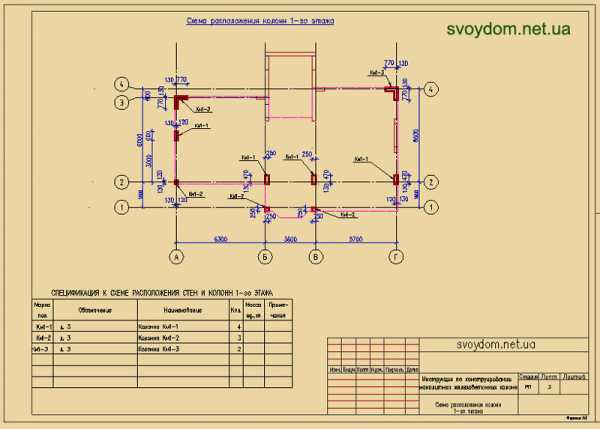

Рассмотрим саму схему подробнее.

• Как видите, на схеме показаны только те координационные оси, к которым привязаны колонны.
• Колонны нанесены основной, жирной линией. Каждая привязана к координационной оси так, чтобы строители четко видели, как расположить колонну, не заглядывая при этом в какие-либо другие чертежи.
• Все колонны замаркированы, в маркировке есть определенная логика, это дает удобство ориентирования в чертежах. Что же значит Км1-2? К – колонна, м – монолитная, индекс 1 – это номер этажа, индекс 2 в конце – это порядковый номер колонны.
• На данной схеме в тонких линиях нанесены контуры стен и перекрытия, но это не обязательно и в принципе даже не желательно (об это говорилось выше).

Что должно быть в спецификации к схеме расположения колонн?

1. У спецификации обязательно должен быть заголовок, и это не одно слово «Спецификация». Заголовок спецификации обычно содержит название схемы, к которой относится эта спецификация. Иногда можно назвать спецификацию «Спецификация к листу …» с указанием номера чертежа, к которому она относится, но это усложняет чтение проекта в будущем.
2. В первой колонке обозначаются марки колонн. Марки могут совпадать с названиями колонн, как в этом примере (такой подход удобен при небольших схемах с малым количеством колонн), а могут быть марки и просто порядковыми номерами: от 1 до … . Главное обязательное условие – выноски с позициями колонн на плане должны четко совпадать с марками колонн.
3. Во второй колонке обычно дается ссылка на лист, на котором разработана колонна. Если ссылочный чертеж разработан в другом комплекте чертежей, нужно давать полный адрес, включающий номер комплекта чертежей и номер листа (например, 2438-КЖ2, л. 5). Строители должны с легкостью находить всю предоставленную им информацию, поэтому ссылками пренебрегать нельзя.
4. В третьей колонке мы пишем название конструкции и ее наименование (в нашем случае «Колонна Км1-1» и т.д.).
5. В четвертом столбце мы пишем количество колонн данной марки на этой схеме.

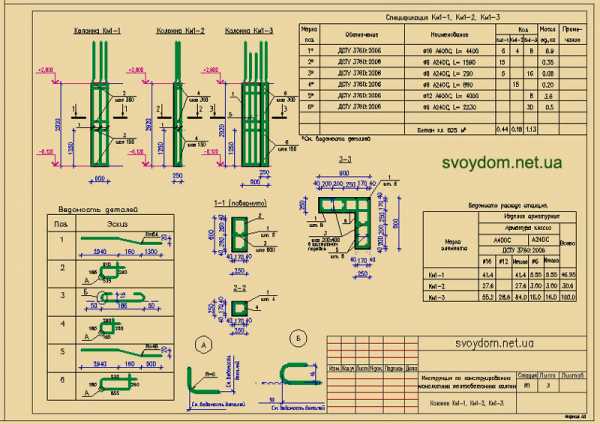

Вы также можете ознакомиться со статьей «Пример выполнения чертежа монолитных колонн с пояснениями», в которой рассмотрен чертеж колонн, относящихся к этой схеме.

Если вы хотите увидеть статьи на тему оформления чертежей каких-либо других железобетонных конструкций, пишите об этом в комментариях.

Добавить комментарий

svoydom.net.ua

Проекты домов и коттеджей с колоннами

Дом с колоннами – одно из наиболее распространенных архитектурных решений при возведении частных особняков и коттеджей элитного типа. В ансамбле здания применяются опоры различного вида, при этом они являются не только декоративным элементом, но и исполняют роль несущей конструкции.

Содержание материала

Варианты расположения колонн

Есть два способа расположения колонн:

• Когда конструкцию располагают по центру дома, и она является опорой для второго этажа;
• Расположение по краю дома, в этом случае колонны снимают часть нагрузки с внешних стен.

Колонны придают вертикальную жесткость конструкции и забирают на себя львиную долю нагрузки, предназначенную стенам. Благодаря использованию современных материалов допустимая нагрузка этого элемента стала намного выше, что дает больший простор для фантазии при строительстве.

Дополнительно колонны сохраняют свою прежнюю функцию в качестве декоративного элемента и играют немалую роль в оформлении фасада и внутреннего интерьера. Колонна в центре дома, как правило, является основным предметом декора, на основании которого создается весь окружающий интерьер. Наружные колонны придадут фасаду аристократический вид и подчеркнут общий стиль здания.

В зависимости от предполагаемой нагрузки выбирается материал исполнения. Колонны могут быть монолитными, металлическими, кирпичными и даже деревянными.

Монолитные колонны

Этот вид колонн наиболее часто применяется в частном строительстве домов. Как правило, это конструкция из арматуры, залитая бетоном.

• Такие сооружения изготавливаются довольно быстро и просто, благодаря чему существенно сокращается время строительства;
• Колоны, залитые из бетона с арматурным каркасом, стоят относительно недорого. Кроме того, существенно сокращаются расходы на внешние стены, так как в этом случае они уже не испытывают нагрузки и делать дополнительные несущие перекрытия не требуется;
• Железобетонная конструкция обладает большой надежностью и прочностью;
• Монолитные колонны выдерживают повышенную нагрузку и нередко используются в качестве опоры далеко вынесенного второго этажа.

Выполняют этот вид монолитных колонн, как и любое другое изделие из железобетона. Перед изготовлением колонны необходимо просчитать максимальную нагрузку, которую она будет нести, и в зависимости от результата определить ее диаметр.

Понятно, что чем больше по проекту будет нагрузка, тем более основательной должна быть колонна и ее фундамент.

Причем для этого типа сооружений применяется проверенное временем соотношение длины к диаметру 1:7.

Декоративные колонны выполняются по другим законам. Как правило, они более легки и изящны и в зависимости от стиля, в котором они оформлены, имеют соотношение 1:9 или 1:10.

Возведение колонн своими руками

Здесь дана пошаговая инструкция для возведения колонн для дома своими руками.

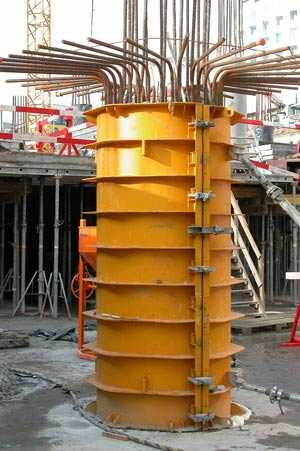

1. Первоначально выбирают и собирают на основании деревянную опалубку соответствующего размера. Специальную опалубку для колонн лучше купить, а можно изготовить самостоятельно, если позволяет опыт.
2. Как правило, колонны имеют довольно большую высоту, поэтому щиты собираются до уровня в 1 метр со всех четырех сторон, далее только с трех. Четвертую наращивают в процессе заливки.
3. Щиты опалубки выставляют строго вертикально с обязательной проверкой по уровню, и скрепляют специальными замками. Для устойчивости и сохранения вертикального положения опалубка укрепляется подкосами, которые можно купить в строительном магазине. В крайнем случае, допустимо использовать деревянные распорки с кольями.

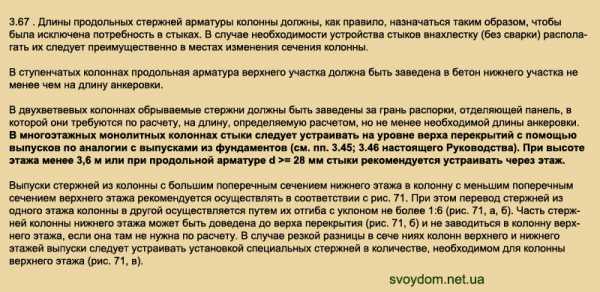

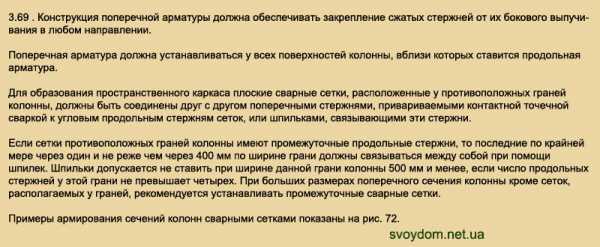

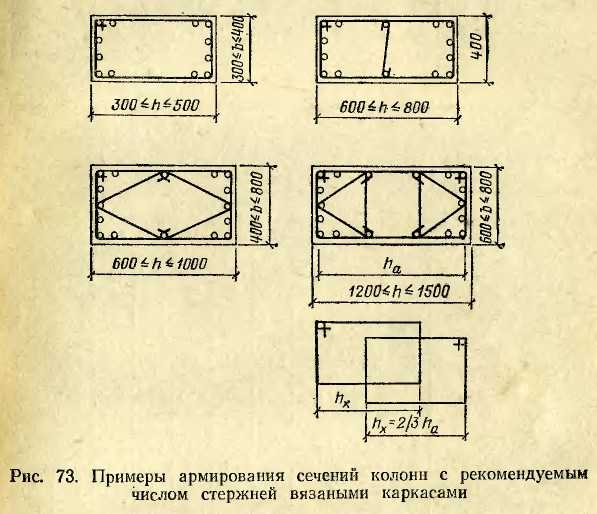

4. После установки опалубки внутрь нее помещается металлический каркас. Если планируется повышенная нагрузка на колонну, например, она будет использоваться в качестве центральной опоры для дома, необходимо провести точный расчет элементов конструкции.

   Пример проекта дома с колоннами, которые используются для поддержания крыши над входом

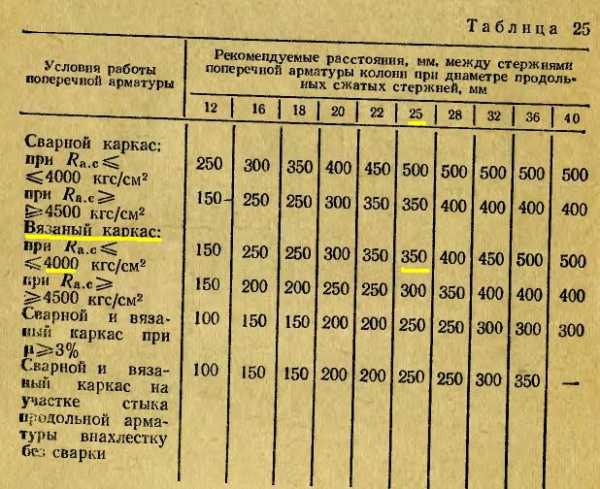

5. Для колонн используется довольно частая арматура, поэтому бетон должен быть подвижен, чтобы заполнить пустоты между элементами армирующей конструкции. В основном используют материал с подвижностью П-4.
6. Закладку бетона рекомендуется производить в один прием во избежание получения холодных швов в монолитном сооружении. Если это невозможно, такой шов должен располагаться в горизонтальной плоскости, в противном случае такая колонна прослужит недолго.
7. Закладку бетона производят ровными слоями в одну сторону, уплотняя его с помощью вибратора или металлического прута. При бетонировании необходимо следить, чтобы конструкция из арматуры располагалась строго по центру.
8. Если колонна по проекту устанавливается в центре дома, она должна быть заанкерена с перекрытиями.

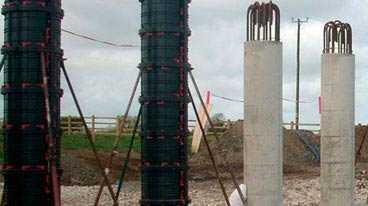

   Пример опалубки для заливки колонны с вмонтированными анкерами

9. При использовании колонны снаружи дома, анкерными болтами производится крепление сооружения к фундаменту и опирающемуся на него перекрытию.
10. Опалубка снимается только после полного схватывания бетона.

Отделка колонн

После окончательного затвердевания бетона по поверхности производят финишную отделку. В зависимости от стиля, который был выбран для колонны, можно применить самые разнообразные материалы, это может быть гипсовая или цементная штукатурка.

Для украшения используют лепнину из гипса, пенопласта или полиуретана. В этом и состоит главное преимущество бетонной колонны при использовании в качестве декоративного элемента. По внешнему облику после окончательной обработки они наиболее близки к классическому виду колонны, которая придает дому настоящую купеческую наружность.

Монолитные бетонные колонны используют в домах большой высотности, сейсмоопасных районах или в виде опоры для выносной конструкции.

Металлические колонны

Такие сооружения используются в случаях, когда нагрузка менее значительная. Стальные колонны применяют как опорный элемент в домах, имеющих высотность не более двух этажей, или в качестве крайних рядов в строительном проекте.

Благодаря материалу исполнения этот вид колонн обходится несколько дороже, однако, также довольно быстро монтируется. При установке, как правило, используется кран (что является еще одним дополнительным расходом).

Во время монтажа металлической колонны тщательно выверяется вертикальность опоры. К основанию и перекрытиям сооружение может крепиться так же, как и бетонная колонна, анкерами или в случае прохождения в месте соединения металлической балки при помощи сварки.

Для колонн применяют как круглые трубы, так и трубы квадратного или прямоугольного сечения, которые предварительно обрабатывают антикоррозийными средствами.

Кирпичные колонны

Нельзя однозначно назвать сооружение, выполненное из кирпича, колонным. Это скорее кирпичная стена, выполненная на ограниченной площади. Однако выглядит она как колонна, следовательно, и оформить ее можно соответствующе.

Как правило, такие усиливающие конструкции применяются при строительстве частных деревянных домов с целью разгрузить стены.

Для усиления прочности конструкции внутрь этого сооружения монтируется металлическая труба. Использовать кирпичную колонну в качестве основной опоры для второго этажа уже не получиться, но для укрепления несущей конструкции она вполне подойдет.

Деревянные колонны

Самое оптимальное применение этих опор – поддержка крыши над крыльцом или верандой. Большую нагрузку они не выдержат, но в частном строительстве более чем применимы.

Для их изготовления берут оцилиндрованные бревна, которые устанавливают в закрепленные анкерами стальные стаканы. В случае если материал колонны контактирует с бетоном, то он должен отделяться от него гидроизоляцией из плотной полиэтиленовой пленки или рубероида.

Деревянные колонны менее долговечны даже при соответствующей обработке материала. Но есть у них и свои достоинства. Древесина легко поддается обработке поверхность колонны можно оформить оригинально и стильно, при этом сам материал выглядит очень эстетично. Немаловажен и тот момент, что дерево является самым экологически чистым материалом из всех представленных.

Независимо от выбора материала, колонна придаст вашему дому основательность, элегантность и оригинальность. В зависимости от предпочтений для дома можно выбрать как классический стиль со стройными дорическими колоннами белого цвета, так и более оригинальный постклассицизм, и тогда ваш дом станет похож на сказочный дворец.
