Ветряная мельница — устройство, принцип работы, история, фото: Самые красивые дома

Ветряная мельница – это мельница, преобразующая энергию ветра в энергию вращения с помощью лопастей называемых парусами, в отличие от водяной мельницы, использующей энергию потока воды. Много веков назад, ветряные мельницы, как правило, использовались для измельчения зерна, в качестве привода для водяного насоса либо для выполнения обеих задач. Большинство современных ветряных мельниц имеют форму ветровых турбин и используются для выработки электроэнергии; ветряные насосы используются для перекачки воды, осушения земель или выкачивания подземных вод.

Ветряные мельницы в древности

Ветряная мельница греческого инженера Герона Александрийского, изобретенная в первом веке нашей эры, является наиболее ранним примером использования энергии ветра для приведения в движения механизма. Другим примером древней ветрового привода является молитвенное колесо, используемое в Тибете и Китае в начале 4 века.

Также есть сведения, что в Вавилонской империи Хаммурапи планировал использование энергии ветра для своего амбициозного проекта по орошению.

Горизонтальные ветряные мельницы

Первые запущенные в работу ветряные мельницы имели паруса (лопасти), вращающиеся в горизонтальной плоскости, вокруг вертикальной оси. По словам Ахмада аль-Хасана ветряные мельницы были изобретены в восточной Персии, персидским географом Эстакхири в девятом веке. Подлинность сведений о более раннем изобретении ветряной мельницы вторым халифом Умаром (в течение 634 — 644 годов н.э.) ставится под сомнение на основании того, что сведения о ветряных мельницах появляются лишь в документах датируемых десятым веком.

Мельницы того времени имели от шести до двенадцати лопастей покрытых тростником или тканевым материалом. Эти приспособления использовались для измельчения зерна или добывания воды, и довольно сильно отличались от более поздних европейских вертикальных ветряных мельниц.

Первоначально ветряные мельницы получили широкое распространение на Ближнем Востоке и в Центральной Азии, а затем постепенно стали популярными в Китае и Индии.

Подобный тип горизонтальной ветряной мельницы с прямоугольными лопастями, используемой для орошения, также можно найти в тринадцатом веке в Китае (во время правления династии Цзинь на севере), открытой и привезённой в Туркестан путешественником Елюем Чуцаем в 1219 году.

Горизонтальные ветряные мельницы в небольшом количестве присутствовали на территории Европы в 18-м и 19-м веках. Наиболее известными, из сохранившихся до наших дней, являются Мельница Хупера в графстве Кент и мельница Фаулера в Баттерси в окрестностях Лондона. Вероятнее всего, мельницы существовавшие на территории Европы в те времена были независимым изобретением европейских инженеров времен промышленной революции; конструкция европейских мельниц не была заимствована у восточных стран.

Вертикальные ветряные мельницы

Относительно происхождения вертикальных ветряных мельниц дебаты историков продолжаются до сих пор. Из-за отсутствия достоверных сведений невозможно ответить на вопрос являются ли вертикальные мельницы оригинальным изобретением европейских мастеров или конструкция заимствована у ближневосточных стран.

Существование первой известной мельницы в Европе (предполагается, что она была вертикального типа) датируется 1185 годом; она была расположена в бывшем селе Видли в Йоркшире в устье реки Хамбер. Помимо этого, существует ряд менее надежных исторических источников, согласно которым первые ветряные мельницы в Европе появились в 12-м веке. Первым назначением ветряных мельниц было измельчение зерновых культур.

Козловая мельница

Существуют данные, согласно которым самый ранний тип европейских ветряных мельниц носил название post mill, названный так из-за большой вертикальной детали, составляющей основную конструкцию мельничного стана.

При монтаже корпуса мельницы таким образом она получала возможность вращаться по направлению ветра; это позволяло работать более продуктивно в северо-западной Европе, где направление ветра изменяется с короткими интервалами. Основания первых козловых мельниц вкапывали в землю, что обеспечивало дополнительную опору при повороте. Позже была разработана деревянная опора получившая название эстакада (либо козлы). Она была обычно закрытой, что давало дополнительное место для хранения урожая и обеспечивало защиту во время неблагоприятных погодных условий.

Этот тип ветрянных мельниц был наиболее распространенным в Европе до девятнадцатого века, до тех пор пока мощные башенные мельницы не заменили их.

Полая (пустая) козловая мельница

Мельницы этой конструкции имели полость, внутри которой размещался приводной вал. Это давало возможность поворачивать конструкцию по направлению ветра прилагая меньше усилий, чем в традиционных козловых мельницах, а также не было необходимости поднимать мешки с зерном к высоко расположенным жерновам, так как применение длинного приводного вала позволило размещать жернова на уровне земли. Такие мельницы использовались в Нидерландах начиная с 14 века.

Башенная мельница

К концу 13 века был введен в эксплуатацию новый тип мельничной конструкции, башенная мельница. Ее основным преимуществом являлось то, что в движение приводилась только лишь верхняя часть конструкции, в то время, как основная часть мельницы оставалась неподвижной.

Широкое распространение башенных мельниц пришло с началом периода укрепления экономики, из-за необходимости наличия надежных источников энергии. Фермеров и мельников не смущала даже более высокая стоимость возведения по сравнению с другими типами мельниц.
В отличие от козловой мельницы, в башенной мельнице только крыша башенного стана реагировала на наличие ветра, это позволяло сделать основную конструкцию значительно выше, что, в свою очередь, позволяло изготовлять лопасти большего размера, благодаря чему вращение мельницы было возможно даже в условиях слабой ветрености.

Верхняя часть мельницы могла поворачиваться по направлению движения ветра благодаря наличию лебедок. Помимо этого, существовала возможность удержания крыши мельницы и лопастей по направлению к ветру благодаря наличию небольшого ветряка, устанавливаемого под прямым углом по отношению к лопастям в задней части ветряка. Данный тип конструкции получил распространение на территории бывшей Британской империи, Дании и Германии. На территории расположенной на небольшом расстоянии от Средиземного моря, башенные мельницы возводились с фиксированными крышами, так как изменение направления ветра большую часть времени было весьма незначительным.

Шатровая мельница

Шатровая мельница является усовершенствованным вариантом башенной мельницы, где каменная башня заменена деревянным каркасом обычно восьмиугольной формы (существуют мельницы с большим или меньшим количеством углов). Каркас покрывался соломой, шифером, листовым металлом либо толем. Более легкая конструкция, по сравнению с башенными мельницами, делала ветряную мельницу более практичной, позволяя возводить конструкцию в районах с нестабильной почвой. Первоначально этот тип мельниц использовали в качестве дренажной мельницы, но позже сфера использования значительно расширилась.

При возведении мельницы в застроенных районах она обычно помещалась на основание из каменной кладки, что позволяло поднять конструкцию над окружающими зданиями для лучшего доступа ветра.

Механическое устройство мельниц

Лопасти (паруса)

Традиционно парус состоит из каркаса-решётки на которой расположена парусина. Мельник может самостоятельно регулировать количество ткани в зависимости от силы ветра и необходимой мощности. В средние века лопасти представляли собой решетку на которой располагалась парусина, в то время, как в условиях более холодного климата ткань была заменена деревянными планками, что препятствовало замораживанию. Независимо от устройства лопастей, для регулировки парусов необходимо было полностью остановить мельницу.

Переломным моментом стало изобретение в Великобритании в конце восемнадцатого века конструкции, которая автоматически приспосабливалась к скорости ветра без вмешательства мельника.

Наиболее популярными и функциональными стали паруса, изобретенные Уильямом Кабиттом в 1807 году. В этих лопастях, ткань заменили механизмом соединенных затворов.

Во Франции Пьер-Теофиль Бертон изобрел систему, состоящую из продольных деревянных реек, соединенных с помощью механизма, который позволял мельнику открыть их во время вращения мельницы.

В двадцатом веке, благодаря успехам в самолетостроении значительно повысился уровень знаний в области аэродинамики, что привело к дальнейшему повышению эффективности работы мельниц немецким инженером Билау и голландскими мастерами.

Большинство ветряных мельниц имеют четыре паруса. Наряду с ними существуют мельницы оснащенные пятью, шестью или восемью парусами. Наибольшее распространение они получили в Великобритании (особенно в графствах Линкольншир и Йоркшир), Германии, и реже в других странах. Первые заводы по производству парусины для мельниц находились в Испании, Португалии, Греции, Румынии, Болгарии и России.

Мельница с четным числом парусов имеет преимущество перед другими типами мельниц, ведь при возникновении повреждения одной из лопастей, возможно удалить противоположную ей лопасть, тем самым сохранив балансировку всей конструкции.

В Нидерландах во время того, как лопасти мельницы находятся в неподвижном состоянии, их используют для передачи сигналов. Небольшой наклон парусов по направлению к главному зданию символизирует радостное событие; в то время, как наклон в противоположную от главного здания сторону символизирует скорбь. Ветряные мельницы по всей Голландии, были помещены в позиции траура в память о голландских жертвах авиакатастрофы малазийского Боинга в 2014 году.

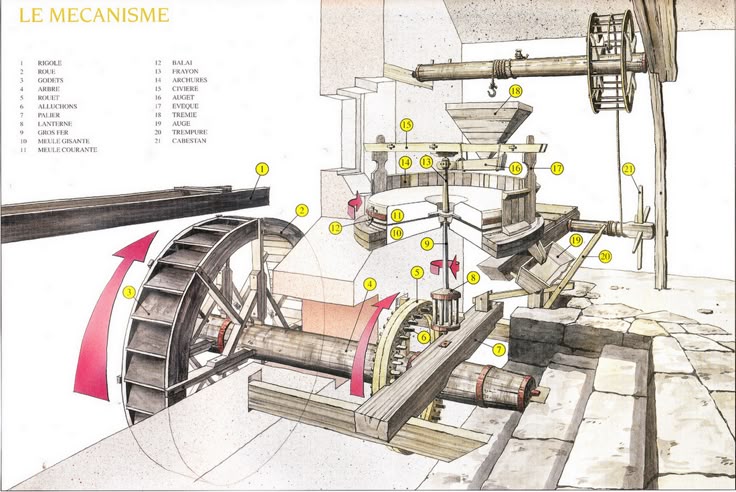

Мельничный механизм

Шестерни внутри мельницы передают энергию от вращательного движения парусов к механическим устройствам. Паруса закреплены на горизонтальных валах. Валы могут быть полностью сделаны из дерева, дерева с металлическими элементами или целиком из металла. Тормозное колесо устанавливают на валу между передним и задним подшипниками.

Мельницы использовались для осуществления многих промышленных процессов, например для обработки семян масличных культур, выделки шерсти, покраски изделий и изготовления изделий из камня.

Распространение мельниц

Общее количество ветряных мельниц в Европе, по оценкам экспертов, достигало количества около 200 000 во времена наибольшего распространения этого типа устройств, эта цифра является довольно скромной по сравнению с приблизительно 500 000 водяных мельниц, существовавших в то же время. Ветряные мельницы получили распространение в тех регионах, где было слишком мало воды, где реки замерзали зимой и в равнинных регионах, где поток рек были слишком медленными, чтобы обеспечить требуемую мощность для работы водяных мельниц.

С приходом промышленной революции важность ветра и воды в качестве основных промышленных источников энергии снизилась; в конечном итоге большое количество ветряных мельниц и водяных колес было заменено на паровые мельницы и мельницы, оснащенные двигателями внутреннего сгорания. Вместе с тем, ветряные мельницы по прежнему оставались достаточно популярны, их продолжали строить до конца 19-го века.

В наши дни ветряные мельницы часто являются охраняемыми конструкциями, так как была признана их историческая ценность. В некоторых случаях старинные мельницы существуют в качестве статичных экспонатов (когда древние машины слишком хрупки, чтобы привести их в движение), в других случаях, как полностью рабочие экспонаты.

Из 10 000 ветряных мельниц, используемых в Нидерландах в 1850х годах, около 1000 мельниц до сих пор находятся в рабочем состоянии. Большинство ветряков в настоящее время обслуживается добровольцами, хотя некоторые мельники до сих пор работают на коммерческой основе. Многие из дренажных мельниц существуют в качестве резервного механизма для современных насосных станций. Регион Заан в Голландии был первым промышленным регионом мира в котором к концу 18 века функционировало около 600 ветряных мельниц. Экономические колебания и промышленная революция имела гораздо большее влияние на ветряные мельницы, чем на другие источники энергии, это привело к тому, что лишь немногие из них удалось сохранить до наших дней.

Строительство мельниц было распространено на территории Капской колонии в Южной Африке в 17 веке. Но первые башенные мельницы не пережили штормы на мысе полуострова, поэтому в 1717 году было решено построить более прочную мельницу. Мастера, специально присланные Голландской Ост-Индской компанией завершили строительство к 1718 году. В начале 1860х годов, Кейптаун мог похвастаться 11 мельницами.

Ветряные турбины

Ветряная турбина по сути является ветряной мельницей, структура которой специально разработана для выработки электроэнергии. Ее можно рассматривать как следующий шаг в развитии ветряной мельницы. Первые ветряные турбины были построены в конце девятнадцатого века профессором Джеймсом Блитом в Шотландии (1887 г.), Чарльзом Ф. Брашем в Кливленде, штат Огайо (1887-1888)и Полем ля Куром в Дании (1890-е). Мельница Поля ля Кура начиная с 1896 года выполняла функции электрогенератора в селе Аскове. К 1908 году насчитывалось 72 ветряных электрогенератора в Дании, с мощностью в пределах от 5 до 25 кВт. К 1930-м годам ветряные мельницы получили широкое распространение на фермах в Соединенных Штатах, где их использовали для выработки электроэнергии, в связи с тем, что еще не были установлены системы передачи и распределения энергии.

Современная ветроэнергетическая промышленность началась в 1979 году с запуска серийного производства ветровых турбин датскими производителями Kuriant, Vestas, Nordtank и Bonus. Первые турбины были небольшими по сегодняшним меркам, с мощностью 20-30 кВт каждая. С тех пор турбины коммерческого производства были значительно увеличены в размерах; Турбина Enercon E-126 способна обеспечить поступление до 7 МВт энергии.

С началом 21-го века, наблюдается рост озабоченности населения по поводу энергетической безопасности, глобального потепления и истощения ископаемого топлива. Все это в конечном итоге привело к увеличению интереса к всевозможным видам возобновляемых источников энергии и усилило интерес к ветровым турбинам.

Ветряные насосы

Ветряные насосы использовались для перекачки воды на территории современных Афганистана, Ирана и Пакистана начиная с 9-го века. Использование ветряных насосов получило широкое распространение во всем мусульманском мире, а затем распространилось на территорию современного Китая и Индии. Ветряные насосы использовались в Европе, особенно в Нидерландах и областях Восточной Англии Великобритании, начиная от Средневековья и далее, при осушении земли для сельскохозяйственных работ или для строительных целей.

Американский ветряной насос или ветряной двигатель, был изобретен Даниэлем Халадеем в 1854 году и использовался в основном для подъема воды из колодцев. Более крупные версии ветряного насоса также использовались для таких задач, как распиловка древесины, измельчение сена, шелушение и размол зерна. В Калифорнии и некоторых других штатах, ветряной насос был частью автономной системы по добыче хозяйственно-бытовой воды, которая также включала ручной колодец и деревянную водонапорную башню. В конце 19-го века стальные лопасти и башни заменили устаревшие деревянные конструкции. На пике своего развития в 1930 году, по оценкам экспертов около 600 000 ветряных насосов находились в использовании. Производством ветряных насосов занимались такие американские компании, как Pump Company, Feed Mill Company, Challenge Wind Mill, Appleton Manufacturing Company, Eclipse, Star, Aermotor и Fairbanks-Morse, со временем именно они стали основными поставщиками насосов в Северной и Южной Америке.

Ветряные насосы широко используются на фермах и ранчо в Соединенных Штатах, Канаде, Южной Африке и Австралии в наши дни. Они имеют большое количество лопастей, что позволяет им вращаться с большей скоростью при слабом ветре и замедлять движение до необходимого уровня при сильном ветре. Такие мельницы поднимают воду для нужд комбикормовых заводов, лесопильных заводов и сельскохозяйственных машин.

В Австралии компания Griffiths Brothers занимается изготовлением ветряных мельниц под названием «Southern Cross Windmills» начиная с 1903 года. В наши дни они стали незаменимой частью австралийского сельского сектора благодаря использованию воды Большого артезианского бассейна.

Ветряные мельницы в разных странах

Ветряные мельницы Голландии

В 1738 — 40 годах в голландском городке Киндердейк были построены 19 каменных ветряных мельниц для защиты низин от затопления. Ветряные мельницы перекачивали воду с территории, расположенной ниже уровня моря в реку Лек, которая впадает в Северное море. Кроме перекачивания воды, ветряные мельницы использовались для выработки электричества. Благодаря этим мельницам Киндердейк в 1886 году стал первым электрифицированным городом в Нидерландах.

Сегодня воду с отметки ниже уровня моря в Киндердейке перекачивают современные насосные станции, а ветряные мельницы в 1997 году были внесены в Список объектов мирового наследия Юнеско.

Ветряные мельнцы Испании

Ветряные мельницы Германии

Ветряные мельницы Украины

Ветряные мельницы Греции

Ветряные мельницы Бельгии

Дамме

Дамме

Брюгге

Ветряные мельницы Италии

Ветряные мельницы России

Ветряная мельница, Cуздальский Музей деревянного зодчества.

Ветряные мельницы Венгрии

Ветряные мельницы Израиля

Ветряная мельница Монтефиоре в Иерусалиме была построена в 1857 году на склоне напротив западных городских стен Иерусалима. Мельница была восстановлена в 2012 году.

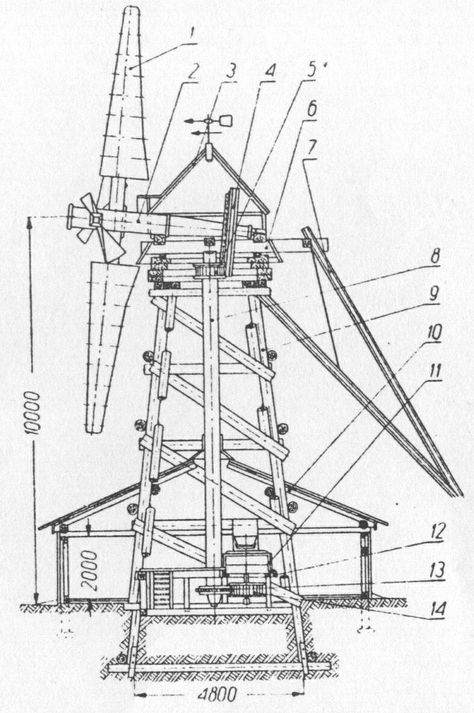

Ветряная мельница: схемы, чертежи

Содержание

• Дополнительные качества ветряной мельницы
• Роль ветряной мельницы в ландшафтном дизайне
• Делаем ветряную мельницу своими руками
  • Выбираем место и подготавливаем его
  • Создаём план
  • Подбор нужных для работы инструментов и материалов
  • Разметка конструкции
  • Обработка
  • Сборка
  • Декорирование
• Итоги

Эпоха земледелия канула в прошлое много веков назад, но это не значит, что все наработки того времени теперь ничего не значат. К примеру, сегодня пойдёт речь о том, как сделать ветряную мельницу своими руками.

Начать стоит с того, зачем это, вообще, нужно? Вряд ли кто-то при её помощи будет молоть пшено в муку. Да и выращиванием пшена занимаются профессиональные фермеры, у которых за все производственные процессы отвечает современная техника. Тем не менее всё больше дачников задаются вопросом, как сделать ветряную мельницу своими руками?

Объясняется подобный ажиотаж довольно-таки просто — ветряная мельница, которую можно легко сделать своими руками является великолепным элементом ландшафтного дизайна, который делает участок по-настоящему уникальным. Продать сад, у которого есть такая изюминка гораздо проще, чем участок, как две капли воды похожий на соседний.

В современном мире уникальность ценится превыше всего. Именно поэтому если вы решите сделать ветряную мельницу своими руками — это позволит преобразить ваш сад. К тому же при должном усердии и небольшом экскурсе в физику вы сможете использовать данное строение как источник энергии.

Внимание! Ветряную мельницу можно использовать в качестве электрогенератора.

Ветряная мельница на вашем дачном участке может не только быть элементом ландшафта, который вы сделали своими руками, но и преобразователем энергии ветра. Это позволит в значительной мере сэкономить семейный бюджет.

Дополнительные качества ветряной мельницы

Перед тем как выбрать место для установки ветряной мельницы, вы должны учесть, что данное сооружение, которое вы сделаете своими руками, может иметь несколько назначений:

1. Ветряная мельница может скрыть ряд неприглядных мест вашего участка вроде канализационного люка.
2. Некоторые ветряные мельницы, которые можно сделать своими руками, выполняются из лёгких материалов. Как результат удаётся минимизировать их габариты. Поэтому данные сооружения часто используют в качестве защитных колпаков для вентилей труб и других инженерных объектов.
3. Сооружение можно использовать как домик для детских игр. Для этого понадобится немного укрупнить конструкцию, но ничего нереального здесь нет. Главное, сделать её устойчивой и не забыть про вход.
4. В сооружении больших размеров, сделанном под мельницу своими руками, можно хранить разнообразный садовый инвентарь. По факту это будет подсобное помещение.
5. Каменную мельницу можно также использовать как мангал.
6. Данное сооружение при небольшой модификации можно применять как пугало для кротов. Достаточно вкопать ножки вглубь на 20 сантиметров, чтобы вибрации от конструкции, которые будут возникать при вращении лопастей, передавалась в землю.

Как видите, ветряной мельнице, которую вы сделаете своими руками можно найти множество применений, как элементу ландшафтного дизайна.

Роль ветряной мельницы в ландшафтном дизайне

Современный мир настолько разнообразен, что для того, чтобы участку быть самым лучшим, недостаточно простого ухода и ровных грядок — необходимо выделяться. При этом нужно всё делать с умом. Ведь ландшафтный дизайн — это сложная наука, которая учитывает множество нюансов.

К примеру, при выборе растительного покрова учитываются такие факторы, как:

• тень,
• влажность,
• сочетание с другими культурами,
• необходимые оросительные системы и т. д.

Одним из самых трендовых элементов ландшафтного дизайна на данный момент считается ветряная мельница. Самое же главное достоинство такого сооружения заключается в том, что конструкцию можно сделать своими руками.

Делаем ветряную мельницу своими руками

Выбираем место и подготавливаем его

Постройка ветряной мельницы — это куда более ответственное мероприятие, чем может показаться на первый взгляд. Нужно учесть множество факторов, чтобы получить по-настоящему стоящий элемент ландшафтного дизайна.

Лучше всего для установки подходит открытое пространство. Во-первых, здесь лопасти мельницы будут практически всегда вращаться, а во-вторых, собрать данную конструкцию на открытом пространстве гораздо проще, так как ничего не будет вам мешать.

После того как вы подберёте подходящее место для монтажа нужно будет убрать участок. Уберите все мешающие постройке кустики и пеньки. Если трава слишком высокая — срежьте её при помощи газонокосилки.

Землю перед установкой конструкции нужно тщательно разровнять. Только после этого вы сможете приступить к укладке фундамента, точнее, платформы. Чтобы выбрать правильное место, вы должны чётко представлять, как будет выглядеть ваша будущее сооружение.

Создаём план

В качестве примера возьмём элементарную конструкцию, которую при должной доле усилий сможет построить каждый человек. Всё начинается с создания плана:

1. Нарисуйте эскиз макета.
2. Посредством чертежа рассчитаете, какие размеры должны быть у каждой детали ветряной мельницы, которую вы хотите сделать своими руками.
3. Выберите оптимальный материал, из которого будут сделаны основные элементы конструкции. Лучшим выбором считается сосна. Она обладает высокими эксплуатационными качествами. При этом её стоимость находится на приемлемом уровне.

После того как с планом и чертежом всё улажено можно приступать к непосредственному процессу сборки.

Подбор нужных для работы инструментов и материалов

Чтобы создать достойное сооружение вам понадобятся такие инструменты:

• Линейка для создания углов.
• Ручки, фломастеры, карандаши, циркуль, маркеры.
• Строительная рулетка.
• Дрель с набором разнокалиберных насадок.
• Шуроповёрт или отвёртка. Также для этой цели можно использовать обычную дрель со специальной насадкой.
• Молоток, пила, лобзик.
• Болты, гвозди, шайбы, саморезы, шурупы. Длина элементов напрямую зависит от того, насколько толстые доски вы будете использовать.
• Наждачная бумага для шлифовки элементов. Также можно использовать шлифовальную машинку.

С помощью этих инструментов вы сможете своими руками сделать отличную ветряную мельницу, которая станет прекрасным дополнением вашей концепции дачного ландшафта. Также для воплощения идеи вам понадобятся такие материалы:

• Чтобы сделать ветряную мельницу своими руками чаще всего используют фанеру или вагонку. Широкие доски отлично подходят для корпуса.
• Чтобы сделать стены своими руками используйте бруски.
• Для обшивки подойдёт любой материал.
• Чтобы сделать лопасти используйте металлические рейки или трубы.
• Уголки.
• Крышу можно сделать из фанеры. В качестве крепёжных элементов используйте рейки.
• Для того чтобы закрепить лопастной винт своими руками вам понадобится шпиль и подшипник.

После того как все материалы и инструменты будут собраны, вы сможете сделать ветряную мельницу своими руками.

Разметка конструкции

После того как все чертежи сделаны, а нужный инвентарь собран, можно приступить непосредственно к разметке конструкции при помощи своих рук:

1. Разметьте четыре квадрата на основании. Стороны каждого по 25 сантиметров. При этом каждый квадрат нужно поделить на четыре равных части. В середине делается отверстие.
2. Начертите четыре блока для сторон. Детали лучше всего вырезать из цельных кусков дерева. Соотношение будет 35 на 54 см.
3. Стены можно легко сделать своими руками в форме трапеции. Это придаст ветряной мельницы по-настоящему декоративный вид.
4. Трапециевидные стены ветряной мельницы, которые вы будете делать своими руками, состоят из шести частей, которые должны быть надёжно прикреплены друг к другу. При этом каждая следующая часть меньше предыдущей на два сантиметра. Соответственно первая будет 35 см, а последняя 25.
5. Для того чтобы конструкция обладала надёжностью нужно сделать прочный каркас. При использовании качественных материалов всё это можно осуществить своими руками.

6. Для того чтобы сделать каркас своими руками вам понадобятся бруски. В сечении данные элементы будут соответствовать следующим параметрам 40 на 40 миллиметров. Для осуществления проекта вам понадобится целый комплект: восемь штук по 54 и 38 см, а также шесть штук 36 см.
7. Чтобы сделать надёжный каркас своими руками также понадобится четыре бруска на 54 и четыре на 10 сантиметров. Сечение каждого элемента 30 на 30 мм.
8. Создание крыши ветряной мельницы потребует от вас создания разметки при помощи лекала.
9. Начертите линию на 38 см. Сделайте отступ ровно наполовину и начертите ещё одну на 30 см. Длина бокового шва треугольника 35,5 см. Согласно данному лекалу нужно обработать 10 листов. Они впоследствии будут выполнять роль скатов.
10. Лопастной винт для ветряной мельницы нужно сделать своими руками как на схеме из элементов 45 на 15 мм. Всего будет четыре части, на каждой из которых нужно закрепить элементы с такими характеристиками: один на 91 см, 20 по 19, две по 45,5, четыре на восемь, 26 и 17.

11. Прочертите два круга, диаметр каждого — 17 см.

После того, когда вы сделаете разметку ветряной мельницы своими руками — аккуратно вырежьте все элементы, отшлифуйте их, обработайте специальными составами и только после этого начинайте финальную сборку.

Обработка

Для пропитки дерева лучше всего использовать следующие составы: Пинотекст, Акватекс, Белинка.

Каждый из них смог себя зарекомендовать как надёжное средство для защиты дерева от атмосферных явлений и насекомых. Эти вещества позволят вам не беспокоиться о сохранности ветряной мельницы, собранной и установленной своими руками.

Важно! Пропитку нужно делать в 2-3 захода. Это гарантирует стойкость защиты. При этом каждый слой должен успеть просохнуть.

Сборка

После того как вы завершите обработку всех частей ветряной мельницы, можно будет приступить к её сборке своими руками. Просто следуйте этой инструкции, и вы всё сможете сделать самостоятельно:

1. Скрепите боковые части при помощи реек.
2. Чтобы сделать основание ветряной мельницы своими руками используйте два квадрата, у которых есть дырки посередине.
3. Соедините основание и корпус ветряной мельницы саморезами.
4. Сколотите два треугольника, основания которых равняются 38 см, а стороны 35 с половиной.
5. По обеим сторонам прикрутите к треугольникам фанеру.
6. Крышу нужно делать из двух частей. На каждую пойдёт по пять приготовленных заранее элементов.
7. Вертушку ветряной мельницы сделайте своими руками при помощи деревянных реек.
8. На концы лопастей закрепите короткие рейки и прикрутите круги в центре. После чего просверлите в середине дыры и установите шпильки. Тоже нужно сделать с торцом.
9. Закрепите шпиль. Всю конструкцию скрепите гайками.

В конце наденьте крышку на корпус, который вы сделали своими руками и закрепите всё саморезами.

Подробный процесс сборки устройства ветряной мельницы вы можете увидеть на видео снизу.

Декорирование

После того как вы сделали ветряную мельницу исключительно благодаря своим рукам, необходимо придать ей соответствующий вид. Для этого можно использовать лак. Он придаст вашему сооружению завершённость.

Внимание! Если элементы из дерева обработаны не достаточно качественно, лучше использовать краску.

Чтобы придать ветряной мельнице дополнительный антураж её элементы можно покрасить разными цветами. Также можно добавить рисунки вроде цветов, бабочек или насекомых. Каждый из них легко делается своими руками, если использовать немного фантазии.

Итоги

Как видите, сделать ветряную мельницу под силу каждому. Главное, на начальных этапах начертить правильную разметку и подобрать хорошее место. Также заранее необходимо решить, какими уникальными качествами будет обладать сооружение.

• Теплица из старых оконных рам своими руками
• Делаем садовую скамейку своими руками
• Размеры будки для овчарки, алабая и других собак
• Как сделать домашнюю коптильню своими руками

врачей приговорены к тюремному заключению по схеме «фабрики таблеток» на 250 миллионов долларов

к Аманда Д’Амброзио, предприниматель и писатель-расследователь, MedPage Today 11 марта 2022 г.

Десяток врачей из Огайо и Мичигана были приговорены к тюремному заключению в среду за участие в схеме мошенничества в сфере здравоохранения на сумму 250 миллионов долларов, в которой использовались пациенты, страдающие от опиоидной зависимости, сообщило Министерство юстиции.

Эти 12 человек были среди 16 подсудимых, которые предположительно отказывались раздавать опиоиды пациентам, страдающим зависимостью, если только они не соглашались на ненужные инъекции в спину — одну из самых высокооплачиваемых медицинских процедур, заявили официальные лица. Врачи незаконно распределили 6,6 млн доз опиоидов.

Схема была развернута в период с 2007 по 2018 год в сети клиник по лечению боли в нескольких штатах, которую часто посещают пациенты, страдающие от зависимости, которые искали рецептурные лекарства, такие как оксикодон. Врачи, которые работали в клиниках, согласились работать всего несколько часов в неделю, чтобы они могли «оставаться незамеченными» — тем не менее, по словам официальных лиц, они были одними из самых высоких назначающих оксикодон в штате Мичиган.

Согласно судебным документам, врачи, участвовавшие в этой схеме, отказывались давать пациентам опиоиды, если только они не согласились на дорогостоящие, ненужные с медицинской точки зрения и иногда болезненные инъекции в фасеточные суставы. Многие пациенты заявили в судебных показаниях, что они испытывали более сильную боль от уколов, чем от боли, от которой им требовалось лечение в первую очередь, а некоторые столкнулись с неблагоприятными последствиями, такими как открытые дыры в спине.

Ответчикам заплатили больше денег за этот тип инъекций, чем любая другая медицинская клиника в США

«Это бессовестно, что врачи и медицинские работники нарушают свою клятву не причинять вреда и эксплуатировать уязвимых пациентов, борющихся с зависимостью», сказал помощник генерального прокурора Кеннет Полите-младший из отдела по уголовным делам Министерства юстиции в пресс-релизе. «Это не просто преступления из-за жадности, это преступления, которые еще больше усугубляют опиоидный кризис в этой стране, и именно поэтому департамент продолжит неустанно расследовать эти дела».

Врачи и другие ответчики, участвовавшие в этой схеме, использовали вырученные средства для поддержания своего роскошного образа жизни, заявили официальные лица. Франсиско Патино, доктор медицины, покупал драгоценности, автомобили и отпуск, а также платил бойцам смешанных единоборств за продвижение своей специализированной диетической программы. Машият Рашид, деловой партнер Патино, покупал билеты на частные самолеты, билеты на финал НБА и дорогую недвижимость. Агентство заявило, что другие клиницисты решили потратить свои мошеннические доходы на крытые баскетбольные площадки, бассейны или золотые слитки.

Ответчики конфисковали более 16 миллионов долларов своих доходов от мошенничества в пользу федерального правительства. Приговоры к тюремному заключению для врачей, участвовавших в схеме, варьируются от 10 месяцев до 9 лет. Еще семеро подсудимых ожидают вынесения приговора.

Включите JavaScript для просмотра комментариев с помощью Disqus.

Северный округ Техаса | Операция Wasted Daze: 46 человек осуждены по схеме производства таблеток стоимостью 18 миллионов долларов

Пресс-релиз

Четверг, 25 марта 2021 г.

Сорок шесть обвиняемых, в том числе два врача, практикующая медсестра и пять фармацевтов, были осуждены за использование схемы по производству таблеток стоимостью 18 миллионов долларов, сообщил исполняющий обязанности прокурора США в Северном округе Техаса Прерак Шах.

Они были арестованы в 2020 году тактическим диверсионным отрядом Управления по борьбе с наркотиками в Форт-Уэрте в рамках операции «Ошеломление впустую».

Ведущему подсудимому, 61-летнему онкологу Цезарю Марку Капистрано, было предъявлено обвинение по нескольким пунктам обвинения в сговоре с целью распространения гидрокодона и хранении с целью распространения гидрокодона или каризопродола. Он и пять сообщников — фармацевты Этель Ойекунле-Бубу, Уилкинсон Олойеде Томас и Кристофер Каледжайе Аджайи, а также вербовщик Брайан Кинкейд и рекрут Альфонс Фишер — были осуждены в суде. Остальные 41 подсудимый признали себя виновными до суда.

Согласно данным, представленным в ходе трех различных испытаний, проведенных в начале 2021 года, доктор Капистрано и его коллега, 36-летний доктор Тамека Лашель Ноэль, выписали рецепты на гидрокодон, оксикодон, алпразолам, каризопродол, золпидем, фентермин и прометазин. с кодеином, зная, что наркотики попадут на улицы для незаконного употребления.

Доктор Капистрано и доктор Ноэль, которым помогала 48-летняя управляющая клиникой Ширли Энн Уильямс, использовали сеть вербовщиков для вербовки людей из сообщества и местных приютов для бездомных, которые изображали из себя «пациентов». Вербовщики платили каждому «пациенту» небольшую плату, обычно от 50 до 200 долларов наличными, за получение рецептов на контролируемые вещества от доктора Капистрано и доктора Ноэля.

Вербовщики, которые оплачивали клинику частично в зависимости от количества выписанных лекарств, затем заполняли рецепты в различных аптеках, торгующих таблетками, и направляли лекарства для перепродажи на улицах.

Фармацевты брали с вербовщиков от 200 до 800 долларов за рецепт, выписывая сотни и сотни рецептов за определенную плату, согласно доказательствам, представленным в суде.

В клинике многих «пациентов» осматривали не врачи, а госпожа Уильямс, у которой не было ни медицинской лицензии, ни регистрации DEA. После небрежного разговора с «пациентом» г-жа Уильямс якобы договорилась с доктором Капистрано и доктором Ноэлем о назначении опасных лекарств без законных медицинских целей. Чтобы рецепты выглядели законными, врачи иногда включали рецепты на неконтролируемые вещества, такие как антибиотики и минеральный лед.

За девять лет доктор Капистрано выписал рецепты на более чем 524 000 доз гидрокодона, 430 000 доз каризопродола, 77 000 доз алпразолама и 2,07 миллиона доз прометазина с кодеином. За семь лет доктор Ноэль выписал рецепты на более чем 200 000 доз гидрокодона, 55 000 доз каризопродола, 14 000 доз алпразолама и 450 000 доз прометазина с кодеином.

Часто врачи прописывают несколько лекарств одновременно и в максимально возможных дозировках.

«Фабрики по производству таблеток выбрасывают потенциально смертельные опиаты на наши улицы, сея хаос в сообществах, страдающих от зависимости», — заявил прокурор США Прерак Шах. «Врачи, фармацевты и сотрудники клиник, осужденные по этому делу, нарушили не только медицинскую этику, но и федеральный закон. Мы гордимся тем, что привлекаем их к ответственности, и по-прежнему привержены борьбе с опиоидной эпидемией там, где это важнее всего, — в пункте въезда».

«Г-н. Капистрано и его преступные сообщники подорвали доверие общественности и запятнали образ такой жизненно важной и благородной профессии в нашем обществе, особенно в то время, когда мы больше всего нуждаемся в наших передовых медицинских работниках, сказал ответственный специальный агент Далласского полевого отдела DEA. Эдуардо А. Чавес. «Получение прибыли от жизней тех, кто пристрастился к контролируемым отпускаемым по рецепту лекарствам, прекращается. DEA Fort Worth и все наши партнеры из правоохранительных органов Северного Техаса никогда не колеблются и всегда гарантируют, что справедливость — лучшее лекарство».

Медицинские работники, осужденные по этой схеме, включают:

• Цезарь Марк Капистрано, врач
  Осужден на суде 28.01.2021 по трем пунктам обвинения в заговоре с целью отпуска контролируемого вещества и двум пунктам обвинения в хранении с целью распространения контролируемого вещества вещество

• Тамека Лашель Ноэль, врач
  16. 11.2020 признал себя виновным в заговоре с целью отпуска контролируемого вещества и был приговорен к восьми годам федеральной тюрьмы.

• Нгозика Трейси Нджоку, практикующая медсестра
  Признал себя виновным 20.11.2020 в сговоре с целью отпуска контролируемого вещества

В число сотрудников клиники, осужденных по схеме, входят:

• Ширли Энн Уильямс, офис-менеджер клиники
  Признал себя виновным 18.11.2020 в заговоре с целью распространения контролируемого вещества

• Латония Энн Такер, сотрудник офиса
  20.11.2020 признал себя виновным в заговоре с целью распространения контролируемого вещества и был приговорен к пяти годам федеральной тюрьмы.


Вербовщики, осужденные по этой схеме, включают:

• Ричи Дейл Миллиган-младший
  18.11.2020 признал себя виновным в заговоре с целью распространения контролируемого вещества и был приговорен к восьми годам федеральной тюрьмы.

• Уэйн Бенард Кинкейд
  16. 11.2020 признал себя виновным в заговоре с целью распространения контролируемого вещества

• Кэти Лорейн Паркер
  16.11.2020 признал себя виновным в заговоре с целью распространения контролируемого вещества

• Синтия Дениз Кукс
  25.11.2020 признала себя виновной в заговоре с целью распространения контролируемого вещества и была приговорена к пяти годам федеральной тюрьмы.


Фармацевты, осужденные по этой схеме, включают:

• Wilkinson Oloyede Thomas, Calvary Pharmacy
  Осужден судом 28.01.2021 по трем пунктам обвинения в заговоре с целью отпуска контролируемых веществ и одному пункту обвинения в хранении с целью распространения контролируемых веществ

• Кристофер Каледжайе Аджайи, аптека Remcare
  02.03.2021 осужден судом по трем пунктам обвинения в сговоре с целью отпуска контролируемых веществ и двум пунктам обвинения в хранении с целью распространения контролируемых веществ

• Варфоломей Энни Акубукве, аптека Beco
  18. 11.2020 признал себя виновным в заговоре с целью отпуска контролируемого вещества и был приговорен к 11 годам лишения свободы в федеральной тюрьме.

• Недал Хельми Насер, Brandy Pharmacy
  16.03.2021 признал себя виновным в заговоре с целью отпуска контролируемого вещества.

• Этель Ойекунле-Бубу, аптека Этель
  28.01.2021 осуждена судом по трем пунктам обвинения в сговоре с целью отпуска контролируемых веществ и двум пунктам обвинения в хранении с намерением распространять контролируемые вещества.


Доктору Капистрано грозит до 100 лет в федеральной тюрьме, по 20 лет по каждому пункту. Его сообщникам также грозит до 20 лет по каждому пункту обвинительного приговора.

Далласское отделение Управления по борьбе с наркотиками США в Форт-Уэрте провело расследование при содействии Службы расследований национальной безопасности, IRS – уголовного расследования, Службы маршалов США, Службы почтовой инспекции США, Управления шерифа округа Паркер и Департамента полиции Форт-Уэрта.
