варианты облицовки мансардного этажа внутри своими руками, лучшие идеи по оформлению деревом

В современных архитектурных строениях мансарда занимает особое место. Ее можно встретить в планировке загородных дач, коттеджей, высотных квартир. Чтобы придать этому помещению модный вид, используют различные виды внутренней отделки, выбирают дизайн с необычными формами и линиями. Оформление мансардного этажа зависит от проекта здания и особенностей конструкций.

С помощью разнообразных строительных материалов можно даже маленькую комнату под крышей сделать колоритной, обустроить ее под уютную спальню, детскую или рабочий кабинет.

Особенности помещения

Мансарда представляет собой помещение, занимающее верхний этаж постройки или часть чердачного пространства. За счет огромного выбора дизайнерских решений помещение может иметь оригинальную конфигурацию. Особенно красиво смотрится мансарда в планировках деревянного дома с ломаной крышей. Главной особенностью мансарды считаются окна: они отличаются небольшими размерами, но хорошо наполняют пространство светом.

Помимо этого мансардная пристройка характеризуется множеством преимуществ:

  • Увеличение жилой площади. В результате грамотной организации пространства второго этажа можно получить полноценную комнату, не расходуя при этом денежные средства, которые могут понадобиться при новом строительстве и расширении жилья.
  • Хорошая теплоизоляция дома. Утепленные стены и потолок конструкции не пропускают в остальные жилые помещения потоки холодного воздуха.
  • Эстетический вид. Мансардный этаж придает зданию красивый завершенный вид.

Основным недостатком данного сооружения является небольшая высота комнаты. Остекление двухскатной крыши обходится дорого, так как для монтажа применяют стекла специального типа. Также для обустройства мансарды требуется установка качественной гидро- и теплоизоляции. Составляя проект чердачного помещения, нужно учитывать ту особенность, что большая часть конструкции будет соприкасаться с улицей. Поэтому второй этаж может зимой переохлаждаться, а летом перегреваться.

Чтобы этого избежать, в отделке стен и потолка необходимо использовать СИП панели и специальные утеплители.

Кроме этого мансарда подвергается внешнему и внутреннему воздействию температуры. Теплый и влажный воздух поднимается из жилых комнат дома и оседает на внутренних поверхностях помещения.

Во время проектирования помещения под крышей следует учесть несколько особенностей:

  • Правильное размещение систем коммуникаций. Их схему и места установок необходимо предусмотреть еще на первом этапе строительства здания.
  • Форма комнаты. Размеры и геометрия пространства напрямую зависят от особенностей конструкции крыши.
  • Взаимодействие всех инженерных систем в доме и мансарде.

Если данное помещение будет использовано в качестве жилой комнаты, в нем должно полноценно функционировать электричество, водо- и теплоснабжение.

Выбор отделочного материала

Мансарду обычно строят из простых конструкций. Поэтому ее внутренняя отделка требует особого подхода и качественного строительного материала. Как правило, внутри мансардного этажа немало отделки из дерева. Поэтому при выполнении ремонтных работ не рекомендуется использовать влажную обработку и отдавать предпочтение отделке поверхностей сухим материалом.

Важно, чтобы материал имел несколько ключевых характеристик:

  • Защита поверхностей от повышенной влажности. Для этого изнутри комнату обшивают блок хаусом или сайдингом, пол настилают ламинатом. Данные строительные материалы имеют вид панелей и листов, они устойчивы к влаге, не нуждаются в дополнительной просушке при монтаже.
  • Теплоизоляция. Внутренняя отделка предполагает использование утепляющих материалов, которые обладают многослойной структурой и значительно повышают звуко- и теплоизоляцию.
  • Устойчивость к возгоранию. Для сухой отделки выбирают сырье с повышенной огнеустойчивостью.
  • Небольшой вес. Конструкции, изготовленные из полых перегородок, легкие, что снижает нагрузку на стены.

Для внутренней отделки мансарды чаще выбирают натуральные листовые материалы в виде вагонки, гипсокартона и ДВП.

Кроме этого на сегодняшний день в продаже имеются и полимерные панели, которые по качеству и внешнему виду ничем не отличаются от природного дерева. Для упрощения монтажа их комплектуют специальными креплениями. Выбор декоративных элементов зависит от функционального предназначения помещения. Для мансарды рекомендуется устанавливать плиты их гипсокартона, после чего их можно оклеить обоями или покрасить. Неплохим вариантом для мансардного этажа станет отделка поверхностей фанерой или деревянными панелями.

Вагонка

Самым экономичным и простым видом оформления мансарды считается обшивка ее стен и потолка вагонкой. Данный материал представлен разнообразием цветов и позволяет создавать в помещении любой стиль. Обшить вагонкой поверхность не составит особого труда: с этим сможет справиться даже начинающий мастер.

Недостатками отделочного материала являются его неустойчивость к температурным перепадам и хрупкость.

Но он абсолютно безвредный для человеческого здоровья и оригинально вписывается в интерьер комнаты, создавая необычную атмосферу уюта и домашнего тепла.

Фанера

Если ремонт мансарды необходимо сделать недорогим, правильным решением станет ее внутренняя обшивка фанерой. Обычно данный материал применяют для выравнивания поверхностей, но его можно использовать и в качестве самостоятельной отделки. Фанера обладает прочностью, легкостью и простотой монтажа.

Однако ее рекомендуется устанавливать в помещениях с нормальным уровнем температуры и влажности. Поэтому до начала отделочных работ следует побеспокоиться о хорошей теплоизоляции стен и потолка. Потолок или стены, обшитые фанерой, можно задекорировать текстилем или обоями. Красиво смотрится материал, покрытый краской и лаком.

ОСП, МДФ, ДСП

Иногда планировка чердачного этажа может предусматривать в проекте организацию рабочего кабинета или домашнего спортзала. В данном случае для отделки мансарды подойдут панели МДФ. Если помещение служит местом для детской или спальни, его рекомендуется обшить ОСБ плитами, которые оригинально сочетаются с декоративной штукатуркой, обоями и покраской. Так интерьер получится нескучным и уютным. Неплохим вариантом оформления мансарды станет ДСП. Данный материал характеризуется отличной тепло- и звукоизоляцией, его установка не требует предварительного выравнивания поверхностей.

Стоит он недорого, способен имитировать фактуру природного камня, кирпича или дерева.

Гипсокартон

Обшивка поверхностей гипсокартоном пользуется огромной популярностью у мастеров. Данный материал обладает высокими эксплуатационными свойствами, что открывает огромные возможности для дизайнерского творчества. Кроме этого под конструкциями из гипсокартона удобно прятать системы коммуникации, которые могут подпортить вид интерьера. Однако этот строительный материал быстро впитывается влагу, поэтому его нужно обрабатывать специальным составом.

К главным плюсам гипсокартона можно отнести:

  • экологичность;
  • хорошую шумо- и теплоизоляцию;
  • простоту установки.

При выполнении работ с данным материалом нужно придерживаться особых технологий, так как листы могут деформироваться.

Панели ПВХ

Отделка мансарды должна осуществляться не только красивым, но и прочным материалом. Поэтому хорошим выбором для декорирования станут панели ПВХ. Они быстро крепятся, выдерживают различные механические нагрузки, создают гладкую ровную поверхность. Материал производят в стандартной белой расцветке и цветных оригинальных оттенках. Панели ПВХ можно применять для отделки стен и потолка.

Они просты в уходе, но неустойчивы к лучам ультрафиолета.

Имитация бруса

Необычным декоративным материалом является фальшбрус. Он представляет собой доску небольшой толщины. По своим качественным показателям изделие ничем не уступает вагонке. Чтобы отделать мансарду имитацией бруса, не нужна предварительная подготовка основания: материал самостоятельно выровняет поверхность и устранит ее дефекты. Искусственный брус прекрасно смотрится в интерьере больших и маленьких помещений, для дизайна комнаты можно выбирать подходящую фактуру и цвет материала.

Подготовка

Внутренняя отделка мансарды требует правильной организации и выполнения подготовительных работ. Если оформление осуществляют своими руками, необходимо провести утепление стен, пола и потолка, проверить трубы дымохода и конструкцию откосов окон. Так как мансарда представляет собой просторное пространство с крышей неправильной формы, при монтаже стеклопакетов нужно использовать специальные модели, которые гармонично впишутся в дизайн помещения и позволят проветривать комнату. Это важно для поддержания постоянной влаги и температуры внутри постройки.

Обычно чердачное помещение обустраивают в домах с ломаной крышей, где один скат делают пологим, а другой крутым. До начала отделки придется мансарде придать более функциональный вид, приподнять ее высоту по всему периметру здания. На этапе подготовки важно все поверхности комнаты обработать гидроизоляционными растворами и обеспечить полную герметизацию стыков. Основание под пол должно быть ровным, его изначально выравнивают, настилают звуко- и теплоизоляцию, после чего приступают к декоративной отделке. В том случае, если под крышей будет размещена ванная комната или кухня, придется нанести на поверхность грунтовку.

Проверка готовности кровли

Важным моментом при обустройстве мансарды считается проверка чердачной конструкции и состояния кровли, которая часто подвергается атмосферным воздействиям, а со временем может терять свою прочность. Вначале определяют степень износа кровли и возможные варианты ее ремонта. Для этого визуально осматривают все детали конструкции, их места креплений и сечений. В процессе эксплуатации отдельные элементы крыши могут деформироваться и прогибаться, если подобные дефекты присутствуют, их нужно устранить. Стоит обратить внимание на железобетонные детали крыши, посмотреть степень их коррозии и износа. Все выявленные повреждения необходимо зафиксировать и составить план мероприятий по их устранению.

Так как от прочности крыши будет зависеть надежность эксплуатации мансарды, важно тщательно выполнить ее ремонт и дополнительно укрепить конструкцию.

Выбор утеплителя для пола и потолка

Важным моментом при оформлении мансарды считается установка качественной теплоизоляции, от которой будут зависеть температурный режим и влажность. На сегодняшний день строительный рынок представлен шикарным ассортиментом современных материалов, с помощью которых можно быстро выполнить утепление чердачного этажа. Чтобы сделать правильный выбор, нужно учесть коэффициент теплопроводности, удобство монтажа и цену. Выделим основные востребованные материалы для теплоизоляции пола и потолка.

Пенопласт

Считается идеальным утеплителем, который имеет высокое качество и низкую стоимость. Единственным минусом пенопласта считается его структура, которая не пропускает пар, поэтому в комнате может собираться сырость (понадобится дополнительно установить вентиляцию).

Пенополиуретан

Материал наносят путем распыления, он хорошо держит тепло, но процесс его нанесения сложный.

Минеральная вата

Обладает уникальными свойствами, благодаря которым сырье может накапливать в себе влагу. Поэтому для отделки мансарды подходит при условии монтажа пароизоляции.

Эковата

Для нанесения этого материала требуется специальное оборудование. Чтобы изоляция получилась качественной, укладку эковаты необходимо проводить правильно, на предварительно подготовленную поверхность.

Другие

Кроме этого в качестве теплоизоляции многие мастера применяют материалы, состоящие из слоев фольги. Чтобы повысить их эффективность, нужно выполнять укладку в комбинации с другими теплосберегающими утеплителями.

Работа с перекрытиями

Перекрытие мансарды играет огромную роль, оно выступает надежным барьером от механического воздействия и звуков. Поэтому правильным решением для него станет укладка плавающего пола, конструкция которого не будет зависеть от прочности стен и основания пола. На перекрытие вначале настилают слой теплоизоляции толщиной не более 40 мм и делают сухую стяжку. Общая толщина чернового пола не должна превышать 2,5 см.

В качестве сухой стяжки можно использовать плиты гипсоволокна или листы гипсокартона. Если поверхность покрытия имеет значительные неровности и дефекты, ее нужно выровнять с помощью вермикулита, керамзита или перлита. При этом материал подсыпают небольшим слоем 5 см.

Так получается хорошая и эластичная подложка, вес которой обычно составляет 25 кг/м2.

Утепление потолка

Помещение мансарды должно быть утепленным везде, это касается и потолка. Потолочное основание отделывают теплоизоляцией внутри и снаружи конструкции. Внутреннюю обшивку рекомендуется делать из гипсокартона или дерева, затем надлежит закрыть все стыки пароизоляцией. В качестве утеплителя рекомендуется выбирать минвату плотностью 50кг/м2. Хорошим вариантом станет монтаж фальш-потолка.

В данном случае утепление будет выглядеть следующим образом:

  • внутренняя отделка;
  • пароизоляция;
  • теплоизоляция.

Часто скат крыши отделывают гидроизоляционной пленкой. Если она присутствует в конструкции, дополнительные утепляющих материалы можно не класть.

Финишная отделка пола мансарды

После того, как черновое основание под пол готово, а также уложена теплоизоляция, можно приступать к декоративному оформлению покрытия. Чаще для данного вида отделки мансарды выбирают линолеум, ковролин, ламинат или керамическую плитку. Если чердачному помещению придется выполнять функцию кухни или ванной комнаты, рекомендуется отдавать предпочтение материалам с высокой водоустойчивостью. Что касается монтажа ламината и паркета, его осуществляют на специальную подложку, которая сможет обеспечить дополнительную шумоизоляцию и защитит пол от скольжения. Поверхность основания должна быть хорошо подготовленной, для этого ее выравнивают. Установка керамической плитки нуждается в цементной стяжке, которую накладывают на армирующую сетку.

Облицовка потолка

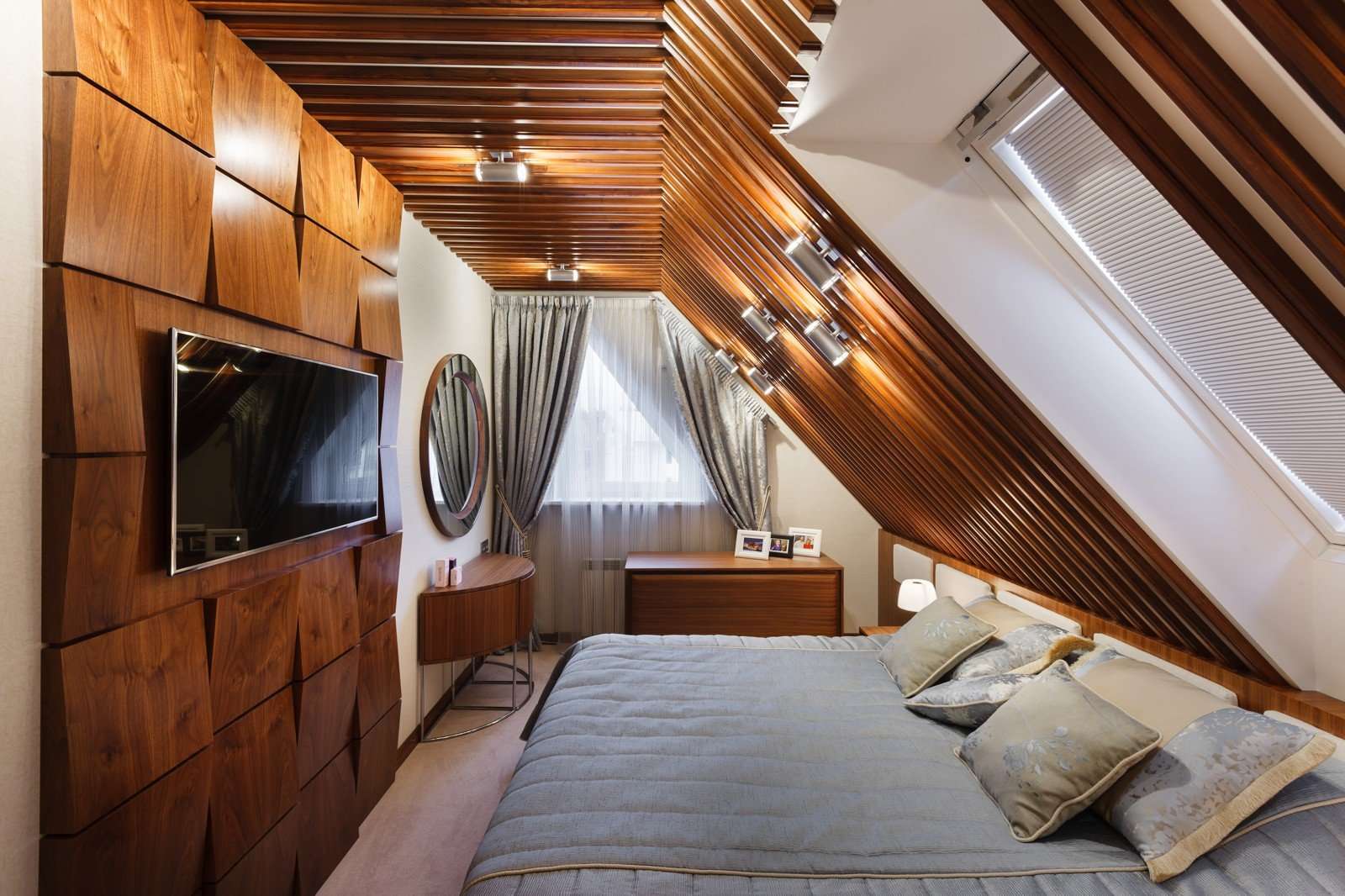

Самым популярным способом украшения потолка в интерьере мансарды считается его отделка вагонкой. Если проект дизайна предусматривает в чердачном помещении использование дерева, поверхность потолка вначале рекомендуется обшить листами гипсокартона, а затем стоит приступать к финишной облицовке. Деревянный декор позволяет применять вагонку различного вида. Чтобы придать ей эстетику, можно выполнить покраску досок светлыми или темными оттенками. Чтобы интерьер мансарды не получился скучным, для потолка подойдет комбинированная отделка, состоящая из деревянных вставок и подвесных конструкций, которые нужно обрамлять молдингом.

Интересным решением для потолка станет облицовка декоративным камнем: он поможет оживить общую обстановку комнаты, сделает помещение необычным.

Идеи и варианты дизайна

Одним из недостатков мансарды с лестницей на даче считается ее небольшая площадь, поэтому обустройство комнат часто становится проблемой. Но интерьер ограниченного пространства можно оригинально оформить, используя различные дизайнерские хитрости. Красивая форма потолка и правильный выбор цвета помогут визуально расширить пространство и сделают комнату уютной.

Необычно выглядит дизайнерская идея, при которой мансарду полностью декорируют под дерево, его покраска может быть выполнена специальным лаком. Такое помещение подойдет для организации спальни, оно может стать зоной отдыха. Деревянный декор станет неотъемлемой частью дома из бруса. Красиво выглядит чердачное помещение, облицованное доской светлого оттенка. В нем скрываются строгие линии, комната кажется легкой.

Для небольшой мансарды лучше выбирать комбинированную отделку, при которой лестница и перегородки будут выполнены из дерева, а стены покрыты декоративной штукатуркой или оклеены обоями белого цвета.

О том, как обустроить мансарду, смотрите в следующем видео.

Дом с крытой террасой и двускатной крышей мансардного этажа — К-34

Высота помещений: Высота 1 этажа — 2,5 м, высота 2 этажа — 2,4 м (для домов с мансардой)
Толщина каркаса: 150 мм, Доска камерной сушки
Обвязка дома (Двойная): 1 ряд — брус 150х150 мм, 2 ряд — доска 40х150 мм
Лаги первого этажа: Доска 150х40 мм (шаг 59 см)
Черновой пол: Обрезная доска 20х100
Чистовой пол: Шпунтованная доска, толщиной 27 мм, камерной сушки
Наружные стены дома 1 этажа: Доска 40х150 мм (шаг 59 см)
Перегородки 1 этажа: Доска 40х100 мм (шаг 59 см)
Межэтажное перекрытие: Доска 40х150 мм (шаг 59 см) — для домов с мансардой
Каркас фронтонов: Доска 40х150 мм (шаг 59 см)
Стропила: Доска 40х150 мм (шаг 59 см)
Наружные стены 2 этажа (при наличии): Доска 40х150 мм (шаг 59 см) — для домов с мансардой
Перегородки 2 этажа: Доска 40х100 мм (шаг 59 см) — для домов с мансардой
Подкровельная обрешетка: Доска 20х100 мм (шаг не более 30-35 мм)
Вентиляционная контррейка: Рейка 20х50 мм
Подкровельная пленка: Пароизоляция Изоспан или аналоги класса А
Вентилируемый фасад дома: Рейка 20х50 мм
Ветро-влагозащита наружных стен: Пароизоляция Изоспан или аналоги класса А
Внешняя отделка: На выбор бесплатно блок-хаус или имитация бруса, камерной сушки
Пароизоляция: Мембранная пленка Изоспан В
Внутренняя отделка: Стены, перегородки — вагонка; потолок — вагонка (вагонка сорт В, камерной сушки)
Утепление: Пол 1 этажа Knauf 150 мм
Утепление: Внешний контур дома Knauf 150 мм
Потолок мансардного этажа: Knauf 150 мм
Межэтажное перекрытие: Knauf 150 мм
Перегородки 1 и 2 этажей: Knauf 50 мм — для домов с мансардой
Кровля: Ондулин (цвет на выбор)
Поднебесники: Имитация бруса 20х135 мм, ширина — 40 см
Окна: Пластиковые окна ПВХ (В ПОДАРОК!)
Входная дверь: Металлическая, производство Россия (В ПОДАРОК!)
Межкомнатные двери: Деревянные, филенчатые
Лестница на второй этаж: Тетива — строганный брус 100х150 мм, ступени — 30х200 мм, поручень — деревянный фигурный, балясины — точеные фигурные — для домов с мансардой
Фундамент: Не входит в стоимость (рассчитывается отдельно)
Доставка дома: Доставка не входит в стоимость проекта и рассчитывается отдельно

Мансардная крыша — устройство и конструкция | Дома дачи бани

Содержание статьи:

    • 0. 1 Статьи По теме
    • 0.2 Мягкая кровля
    • 0.3 Монтаж керамической черепицы своими руками
    • 0.4 Как выбрать профнастил для крыши?
    • 0.5 Утепление крыши своими руками
    • 0.6 Деревянная крыша: виды деревянных покрытий для кровли
    • 0.7 Стропильная система двухскатной крыши
    • 0.8 Схемы мансардной крыши
  • 1 Элементы конструкции мансардной крыши
  • 2 Виды мансардных крыш
    • 2.1 Односкатная мансардная крыша. Фото удачных проэктов
    • 2.2 Двухскатная мансардная крыша: особенности строительства
  • 3 Стропильная система мансардной крыши. Чертежи классического варианта
    • 3.1 Расчет мансардной крыши
  • 4 Окна для мансардной крыши
  • 5 Способы монтажа мансардной крыши
    • 5.1 Как построить мансардную крышу традиционным способом?
  • 6 Технология утепления мансардной крыши
    • 6.1 Важные правила при утеплении мансардной крыши
    • 6.2 Как правильно утеплить мансардную крышу: ход выполнения работ
    • 6. 3 Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?

В малоэтажных домах с мансардной крышей ощутимо увеличивается полезная площадь, что позволяет рационально использовать его пространство.

И хотя ее устройство считается довольно сложным, процесс можно упростить, если четко следовать правилам, по которым возводится стропильная система мансардной крыши.

Правильный монтаж стропильной системы обеспечивает ее надежность, функциональность и долговечность.

При создании проекта мансардной крыши следует:

  • выполнить правильный расчет нагрузки на опорные несущие стены и фундамент, не допуская ее превышения;
  • подобрать качественную теплоизоляцию, чтобы избежать неравномерного обогрева помещения;
  • выбрать хорошую звукоизоляцию благодаря правильно подобранному кровельному материалу;
  • подобрать хорошую гидроизоляцию;
  • выбрать легкие по весу облицовочные материалы для отделки мансардного помещения.

Схемы мансардной крыши

Стропильная система может иметь наклонную или висячую конструкцию. В висячих конструкциях стропила опираются на мауэрлат и коньковый прогон. Для распределения нагрузки на стропила устанавливаются нижние и верхние затяжки. Когда длина ската более 4 м, для предотвращения провисания в нижней части конструкции стропильные ноги подпираются при помощи стоек и подкосов. Главным достоинством такой конструкции является то, что все ее элементы размещаются в неиспользуемых местах мансарды, что создает больше свободного пространства.

Наклонная конструкция используется в домах, где посередине здания располагается несущая перегородка, на которую опираются строительные ноги. На внутреннюю несущую конструкцию настилается лежень, который играет роль мауэрлата, и на него монтируются стойки, удерживающие коньковый прогон. Данная система используется для больших площадей мансардной крыши частного дома, устройство которой можно увидеть на фото. Здесь можно использовать кровельные материалы с большим весом, такие как шифер или керамическая черепица.

Существуют проекты мансардных крыш частных домов, где используется оба варианта стропильных систем. Для освобождения свободного пространства элементы каркаса можно сместить в одну из сторон, где они будут использоваться в качестве основы для отделки стен, а ригель подойдет для облицовки потолка. В некоторых архитектурных стилях балки и стойки могут быть использованы в роли элементов декора.

Для обустройства большого карнизного свеса, мансардная крыша выполняется с упором за пределы несущих стен. Здесь не устанавливается мауэрлат. Система монтируется с использованием балок. Обязательно устанавливается подкос, специальные стойки врезаются в балки перекрытия, а стропила закрепляются, используя надежное анкерное соединение и проволочные скрутки.

Элементы конструкции мансардной крыши

Стропильная система под мансардную крышу состоит из таких конструктивных элементов:

  • мауэрлата;
  • стропильных ног или стоек из балок;
  • вертикальных стоек;
  • прогонов;
  • конькового бруса;
  • обрешетки;
  • дополнительных балок, регелей и прогонов.

Основой всей конструкции кровли является мауэрлат, который состоит из деревянных брусов квадратного сечения, крепящихся к внешним стенам здания. К этим доскам крепятся остальные элементы каркаса мансардной крыши. Главным предназначением мауэрлата является восприятие и равномерное распределение всей нагрузки от общей системы кровли на несущие стены здания.

Стропильные ноги или стойки из балок образовывают каркас кровельной конструкции. Для данных элементов следует подбирать доски, которые способны выдержать нагрузку кровельного пирога совместно с наружным покрытием. Для поддержания стоек из балок или стропильных ног используются прогоны, устанавливаемые под углом. Вертикальные стойки удерживают центральную часть стропильных брусьев, предохраняя их от изгиба. Они также создают поддержку для конькового бруса.

Для обеспечения жесткости будущей кровельной конструкции на длинных стропильных системах монтируется коньковый брус. Обрешетка представляет собой дополнительную деревянную конструкцию, что крепится к стропильной системе, и является основанием для будущей кровли.

Виды мансардных крыш

Сегодня существует несколько вариантов крыш мансардного типа, которые имеют различную конструкцию стропильного каркаса:

  • односкатные;
  • двускатные;
  • ломаные состоят из двух или более скатов с разным углом наклона;
  • вальмовые имеют два треугольных ската с коротких сторон крыши и два трапециевидных ската с длинных;
  • полувальмовые имеют два коротких торцевых вальма над фронтальной частью крыши;
  • купольные характеризуются круглой или многоугольной формой;
  • сводчатые имеют в разрезе форму дуги.

Односкатная крыша является наиболее простым в исполнении вариантом. К нему часто обращаются, когда необходимо сделать мансарду на маленьком загородном доме. Наиболее популярной среди других видов мансардных крыш частных домов, фото наглядно это подтверждают, является двускатная кровля. Ее проектирование и строительство своими руками не вызывает сложностей. Особенно если речь идет о щипцовой крыше.

При выборе ломаной крыши, возможно получить большое, функциональное и удобное мансардное помещение без дополнительных работ, связанных с возведением стен. Сегодня многие рачительные хозяева частных домов отдают предпочтение стропильной системы двускатной крыши под профнастил, сооружение которой не нуждается в многочисленных технологических и технических ухищрениях и в неоправданно высоком расходе средств на строительные материалы.

Наиболее сложными в монтаже являются вальмовые, купольные и сводчатые мансардные крыши. Их устройство требует профессионального подхода. Данные мансардные крыши, фото частных домов наглядно это отображают, имеют необычную и весьма эстетичную конструкцию. Для них характерно большое количество скатных изломов, для которых выполняется устройство ендов. Схема стропильной системы наглядно показывают особенность и уникальность данной конструкции. Неудовлетворительное состояние каждого из ендов (внутренних углов) может нести потенциальную опасность для целостности всей крыши.

Односкатная мансардная крыша. Фото удачных проэктов

Наиболее простым, надежным и дешевым вариантом является односкатная крыша мансардного типа. В результате получается нестандартно оформленное здание. Такие виды крыш применяются для промышленных и хозяйственных зданий. Также, часто используется для одноэтажных маленьких частных домов. Здесь могут использоваться все кровельные материалы.

Конструкция предполагает создание в высокой части мансардной крыши окна. В этой конструкции отсутствует конек, что упрощает ее монтаж. Мауэрлат закрепляется на стенах с разными уровнями, за счет чего и образуется скос. На него опираются балки.

Угол ската должен находиться в пределах 35-45 град. Чем меньше будет уклон, тем больше снега будет скапливаться на поверхности крыши, что потребует создания дополнительных опор и усиления несущих балок. К тому же это значительно уменьшит мансардное помещение. Конструкция способна противостоять сильным ветрам при правильной ориентации ската кровли, что необходимо для повышения устойчивости конструкции.

Полезный совет! Если между противолежащими несущими стенами расстояние не более 4,5 м, можно не монтировать подпирающие элементы, а просто уложить на стены длинные деревянные брусья. Это дополнительно снижает затраты на возведение крыши.

Данный тип кровли предполагает использование простых элементов для создания вентиляции подкровельных пространств. Достаточно зашить перфорированным софитом два свеса, или смонтировать вентиляционную решетку.

  • Односкатная крыша является более устойчивой к атмосферным явлениям, но при строительстве стоит учитывать направление ветров в данном регионе

Однако не стоит выбирать односкатную крышу для нешироких зданий, где нецелесообразно устраивать мансардный этаж таким образом.

Двухскатная мансардная крыша: особенности строительства

Двухскатная крыша является наиболее распространенным и рациональным решением, которое позволяет получить комфортную мансарду. Фото домов с мансардной крышей данной конфигурации подтверждают востребованность конструкции.

Проектирование и строительство двухскатной мансардной крыши своими руками не вызывает никаких сложностей. Она формируется благодаря двум наклонным плоскостям (скатам), которые пересекаются в области конька под определенным углом. Благодаря правильному выбору оптимального угла можно создать надежную защиту здания от обильных атмосферных осадков, сильных порывов ветра, чрезмерного давления снега во время сильных снегопадов.

Существуют разновидности конфигурации стропильной системы двухскатных мансардных крыш:

  • щипцовая симметричная крыша является классическим вариантом, что дает возможность равномерно распределить нагрузку на несущие стены и опору крыши. Недостатком данной конструкции является присутствие острых углов, которые забирают свободное пространство мансарды;
  • асимметричная крыша представляет собой нестандартную конструкцию, где конек может смещаться в одну из сторон. Если один из углов будет более 45 град., получится довольно просторная мансардная комната. Однако в расчетах следует учитывать неравномерное распределение нагрузки на мауэрлат и несущие стены.
  • ломаная мансардная крыша имеет поверхность скатов, сгибаемых посередине, образуя грани, напоминающие два прямоугольника.

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Полезный совет! Для регионов, где характерны сильные ветра, лучше устраивать пологие крыши. Потому как, чем больше скат, тем большую парусность он создает.

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

  • Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола.

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

  • При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

  • Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

  • Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Технология утепления мансардной крыши

Утепление мансардной крыши частного дома позволяет не только утеплить мансарду, но и создать надлежащую теплоизоляцию всей кровельной системы, чтобы она прослужила долгие годы.

В составе схемы утепления мансардной крыши лежит комплекс мероприятий, в состав которых входит создание тепло-, гидро- и пароизоляции. Поверх данного кровельного пирога укладывается кровельный материал, который защищает всю конструкцию от негативных факторов окружающей среды. Для защиты утеплителя от негативного воздействия конденсата, который снижает его теплоизоляционные свойства, необходимо оградить его от кровельного материала. Для этого может использоваться один из предложенных листовых материалов:

  • гидроизоляционная пленка, которая крепится с внешней стороны к стропилам. Она не должна касаться материала утеплителя, поэтому отсекается от него обрешеткой или контррейками;
  • диффузионная мембрана ̶ крепится на утеплитель и защищает его от любого воздействия влаги.

Полезный совет! Гидроизоляционный материал следует укладывать с легкими провесом, исключая возможность натянуть его.

  • Утепление и изоляцию мансардной крыши следует проводить, придерживаясь общепринятой технологии укладки кровельного пирога

Гидроизоляционный слой необходимо разложить поперек стропил. Начать следует снизу. Первый ряд опускается в водосточный желоб. Каждый следующий необходимо раскатать внахлест в 10-12 см. Таким образом следует дойти до конька. Там материал по верхнему краю с двух сторон обрезается и закрепляется. Вдоль по коньку следует раскатать полосу, которая спускается с двух сторон кровли до самого желоба, что обеспечивает равномерное отведение воды.

Слой пароизоляции в виде мембраны является надежной защитой утеплителя от проникновения в его толщу пара из помещения. Материал также укладывается внахлест и крепится к лагам при помощи скоб степлера. Все стыки и места примыкания следует тщательно проклеить с использованием специального двухстороннего паронепроницаемого скотча.

Полезный совет! На пароизоляционной пленке нанесена жирная линия, от которой необходимо начинать следующий слой. Следуя по ней, холсты скрепляются при помощи скотча.

Важные правила при утеплении мансардной крыши

Когда возникает вопрос, какой утеплитель лучше для мансардной крыши, однозначного ответа здесь нет. Однако, в связи с тем, что для мансардной кровли характерен большой угол наклона, не следует использовать мягкие материалы, которые будут слеживаться и сползать с поверхности.

Рулонный утеплитель необходимо укладывать снизу вверх. Для этого следует использовать строительный степлер и шнурок. Раскатывая рулон, материал прижимается к планкам. При помощи шнурка и скоб рисуется буква Z. По такой технологии крепится каждый слой утеплителя.

Лучше отдать предпочтение плитам, плотностью 30-50 кг на куб. м. В этом случае шаг стропил придется подстраивать под размер утеплителя, который на 10-15 мм должен быть меньше ширины утеплительной плиты. Это требуется для того, чтобы материал мог стать враспор без образования щелей и хорошо удерживаться между балками. Если ширина будет меньше или больше, необходимо будет срезать материала. Создать ровный срез не всегда удастся, и к тому же остается большое количество остатков. Располагать плиты следует таким образом, чтобы швы предыдущего ряда перекрывались последующим.

Утеплитель укладывается так, чтобы обеспечить минимальное количество мостиков холода. Дополнительно, остатки материала можно уложить на набитые со стороны помещения планки необходимой ширины. Сверху на слой утеплителя укладывается пароизоляция и выполняется обрешетка для будущей отделки. Такой вариант, где перекрываются даже стропила, практически полностью исключает образование мостиков холода. Несмотря на то, что потребуется немного больше утеплительного материала, мансарда в конечном итоге получится более теплой, что даст возможность уменьшить расходы на обогрев помещения.

Важно! Мостики холода способствуют образованию влаги в кровельном пироге. Это может привести к гниению стропил, набуханию теплоизоляционного материала, коррозии металлических элементов конструкции, возникновению неприятных запахов внутри помещения.

Как правильно утеплить мансардную крышу: ход выполнения работ

Существует два способа утепления крыши: изнутри или снаружи. При использовании первого варианта можно отодвинуть выполнение внутренней отделки на определенный срок. Второй вариант предполагает полный комплекс работ, что позволяет добиться быстрого окончания строительства.

Как утеплить мансардную крышу снаружи? Для этого необходимо подготовить поверхность стропил, очистив ее от торчащих элементов, которые способны повредить слой гидро- и пароизоляции. С внутренней стороны помещения поперек стропил необходимо набить обрешетку, на которой будет располагаться утеплитель. Вместо обрешетки, можно прикрепить оцинкованную проволоку или шнур.

Со стороны кровли на эту обрешетку монтируется теплоизоляционный слой с соблюдением вышеуказанных правил. Толщина утеплителя мансардной крыши должна быть более 100 мм. Поверх теплоизоляционного материала укладывается супердиффузионная мембрана. Далее необходимо набить обрешетку, на которую будет настилаться кровельное покрытие.

Теперь с внутренней стороны помещения необходимо закрепить и проклеить пароизоляционный слой. Далее можно приступить к внутренней отделке. Такой вариант утепления кровли считается самым простым в исполнении. Теплоизоляционные плиты легко укладываются на ранее созданную обрешетку.

  • Не стоит пренебрегать слоем пароизоляции, который поможет надежно защитить как деревянные элементы кровли, так и утеплитель

Технология утепления мансардной крыши своими руками изнутри выполняется в два этапа. Первый обязательный этап выглядит следующим образом:

  1. Раскатывается и закрепляется на стропилах гидроизоляционный слой.
  2. Набивается обрешетка.
  3. Монтируется кровельный материал.

После выполнения обязательного перечня работ, можно отложить утепление мансардной крыши на неопределенное время, что может быть связано с отсутствием финансовой возможности в настоящее время.

Второй этап менее удобный в исполнении. Утепление мансардной крыши будет выполняться изнутри. Здесь необходимо создать ограждающую конструкцию, которая будет удерживать утеплитель, и предотвратит его выталкивание более, чем это возможно. Для этого между лагами набиваются планки с шагом 40-50 см. Они не только будут удерживать утеплитель, но и создадут необходимый вентиляционный зазор.

Далее осуществляется монтаж теплоизоляционного слоя с соблюдением всех правил. На него набивается обрешетка. Далее необходимо расположить и наклеить пароизоляционную мембрану. После этого можно приступить к выполнению отделочных работ. Для этого можно смонтировать обрешетку, а можно обойтись и без нее.

Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?

Сегодня существует несколько вариантов утеплителя для мансардной крыши:

  • минеральная вата;
  • пенополистирол;
  • пенополиуретан;
  • пенопласт;
  • стекловата;
  • изоверт;
  • эковата.

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.

Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.

Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.

Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.

Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания

Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.

Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.

Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.

  • Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме.

Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.

Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.

Continue Reading

Мансардная крыша конструкция: двухскатная, ломаная

Сегодня дома с мансардой пользуются популярностью среди владельцев загородных участков. Это не удивительно, ведь такие строения выглядят изящно и эстетично. Стандартный дачный домик за счет обустройства чердачного помещения легко превращается в уютный и стильный коттедж. Мансарда позволяет эффективно использовать чердачное пространство и увеличивает полезную площадь частного дома. При этом устройство комнаты на чердаке обойдется дешевле, чем обустройство полноценного этажа.

Часто мансарду устраивают в банях. На втором этаже можно сделать комфортную комнату для отдыха и сезонного проживания. Причем в таком помещении легко экономить на отоплении за счет тепла, которое идет из банного помещения с первого этажа. Давайте рассмотрим преимущества и недостатки мансардной крыши.

Преимущества мансардной кровли Недостатки
Не требует возведения полноценных стен и перекрытий для комнаты на мансардном этаже Большие расходы на внутреннюю отделку и обустройство мансардных окон
Привлекательный внешний вид и оригинальная конструкция, возможность создания необычного интерьера в мансардном помещении Сложная конструкция, устройство такой кровли трудно выполнить своими руками
Легко обустроить мансардные окна, которые обеспечат комфортное освещение в помещении Тяжелый вес крыши усиливает нагрузку на стены и фундамент деревянного дома
Чердачное помещение под такой кровлей быстро прогревается и долго сохраняет тепло Сложность инженерных расчетов кровли и расходных материалов, сложность создания проекта
Универсальная конструкция подходит для установки в регионе с любым климатом, количеством осадков и силой ветра Требует большое количество строительных и отделочных материалов
Устойчивая и надежная конструкция выдержит сильные ветровые и объемные снежные нагрузки Нужна усиленная тепло-, гидро- и шумоизоляция

Много интересных вариантов деревянных домов и бань с мансардой вы найдете по ссылке http://marisrub.ru/proekts/all-proekts. В каталоге представлен широкий выбор проектов, которые различаются по площади и планировке, дизайну и функциональности. Если вам не понравился ни один вариант, предлагаем создание индивидуального проекта!

Устройство мансардной крыши своими руками — процесс сложный, но реализуемый. Чтобы получить качественный результат, надо правильно рассчитать кровлю, подобрать надежные материалы и следовать технологии монтажа. Прежде чем устанавливать кровлю, нужно выбрать тип крыши и провести расчеты.

Виды мансардной кровли

  • Односкатная крыша — самая простая в расчетах и установке конструкция, которая представляет одну наклонную плоскость с опорой на несущие стены разной высоты. Несмотря на легкость монтажа, односкатная кровля редко используется для обустройства мансарды. Такая мансарда будет не очень удобной и практичной;

  • Двухскатная кровля — наиболее оптимальный вариант для обустройства мансарды, который состоит из двух скатов. Такая конструкция подходит для любого типа климата, со скатов легко сходит снег и стекает дождевая вода. Это простая и надежная крыша, которую можно устроить своими руками;

  • Ломаная кровля — оригинальная эстетичная, но сложная в устройстве конструкция. Но при этом излом скатов позволит максимально рационально использовать чердачное пространство. Такую крышу отличает надежность и устойчивость, функциональность и долговечность, привлекательный внешний вид;

  • Вальмовые четырехскатные крыши наиболее подходят для обустройства мансардного этажа дома. Однако они характеризуются сложными расчетами и установкой, поэтому такую систему сложно установить своими руками без привлечения специалистов.

Устройство и схема мансардной кровли

Тип и схему мансардной крыши составляют еще на этапе создания проекта деревянного дома. При планировке учтите, чем больше угол наклона кровли, тем меньше полезная площадь чердачного помещения. В соответствии со строительными нормами, высота жилых комнат в мансарде не должна быть менее 2,3 метров. Допускается меньшая высота на площади не свыше 50% общей площади кухни и жилого пространства в мансарде.

Подходящую высоту получают при помощи излома ската. В данном случае нижнюю часть крыши делают с крутым, практически вертикальным уклоном, а верхнюю часть выполняют пологой. Поэтому вальмовая конструкция наиболее подходит для обустройства мансарды. Но если вы планируете монтаж своими руками, выбирайте классическую двухскатную кровлю.

Рассмотрим основные элементы кровли:

  • Мауэрлат – деревянные  бруски сечением 100Х100-150Х150 м, которые устанавливают по периметру кровли. Они передают нагрузку от стропил к стенам дома;
  • Стропила —  бруски или доски, которые образуют главный контур крыши;
  • Балки перекрытия — доски для пола и потолка мансарды;
  • Стойки — вертикальные опоры из брусков, которые поддерживают стропильную установку;
  • Прогоны — бруски, которые устанавливают для горизонтальной опоры стропил;
  • Обрешетка — доски или бруски сечением 50х50 мм, на которые укладывают утеплитель и финишное кровельное покрытие.

Стропильная система — основа каждой кровли. Выделяют два типа конструкции. Висячие стропила передают горизонтальную нагрузку стен и имеют только две точки опоры. Такие стропила соединяют деревянной или металлической стяжкой. Наслонный вариант предполагает, что стропила устанавливают с промежуточной подпоркой на внутренние стены дома. Лучший вариант стропильной конструкции — сочетание стропил висячего и наклонного вида. Такой тип усилит надежность и прочность крыши, уменьшить расходы на материалы.

Общая технология установки стропильной системы

  • Расчет стропильной системы и кровли, подбор строительных и отделочных материалов;
  • Монтаж каркаса и опорных балок;
  • Возведение стропил;
  • Закрепление стропильной конструкции;
  • Установка ступенчатых скосов стен;
  • Гидро-, паро- и теплоизоляция кровли;
  • Устройство обрешетки;
  • Укладка кровельного покрытия;
  • Установка  водостока и мансардных окон;
  • Чистовая отделка.

Монтаж мансардной кровли по типу конструкции

Односкатная кровля отличается легким монтажом, главное, правильно выбрать угол наклона. Размер угла варьируется в пределах 5- 45 градусов. Для регионов с частыми и сильными ветрами лучше брать меньший наклон, с обильными осадками — больший. Рациональным считается угол 30-40 градусов. Самым легким станет обустройство крыши в виде прямоугольного треугольника. Но помните, что такая конструкция не выдерживает сильные нагрузки.

Двухскатная симметричная кровля наиболее подходит для монтажа своими руками. Такая конструкция имеет форму равнобедренного треугольника. В данном случае для дома шириной до шести метров подойдет крыша с углом наклона в 45 градусов, для более широких строений выбирают угол в 60 градусов.

Схему четырехскатной вальмовой кровли разрабатывают с учетом необходимости естественного освещения и установки мансардных окон в плоскости кровельного пирога. Такая схема предполагает использование прямых стропил без переломов и угловых ребер, которые начинаются от конька.

Мансардные окна не делают сразу в процессе монтажа стропильной системы! При установке только отмечают, где будут располагаться оконные конструкции и только после усадки деревянного дома устанавливают окна. Подробнее о монтаже окон в бревенчатом доме читайте здесь.

Расчеты и установка мансардной кровли — трудный процесс, который требует знаний и навыков. Каждую работу, особенно по установке гидро- и теплоизоляции, нужно выполнять тщательно! Ошибки приведут к тому, что мансарда будет протекать, а деревянные элементы кровли покроются плесенью и сгниют. Чтобы избежать таких проблем обратитесь к профессионалам! Мастера “МариСруб” рассчитают кровлю любой сложности и подберут нужные материалы, надежно и оперативно выполнят монтаж крыши под ключ!

Красивая и современная отделка мансарды с ломаной крышей + фото примеров работ


Каждый хозяин мечтает о том, чтобы его жилье отличалось оригинальностью.

Последнее время это желание пытаются воплотить при помощи мансард. Так называют жилое помещение, оборудованное на верхнем этаже дома.

Что это дает? Главное – дополнительные квадратные метры.

А еще возможность оборудовать современный, стильный, романтический уголок, который особенно порадует вас, если будет сделан собственными руками.

Действительно, соорудить комнату на чердаке может любой, кто более или менее обладает строительными навыками. Мы же этой статьей постараемся вам помочь.

Подробнее о постройке мансардной крыши вы можете прочитать здесь.

Какой должна быть мансарда

Чтобы получилась идеальная мансарда, ее проект лучше подготовить еще на стадии строительства дома. Планирование жилого помещения влияет на постановку несущих элементов крыши. Когда приходится обустраивать комнату в уже построенных частных домах, возникают трудности с прокладкой теплоизоляции, расположением лестницы, заказом дверей и окон. Для деревянных элементов требуется защитная обработка.

Чаще всего мансарды планируют под крышами:

  • ломаными двускатными;
  • двускатными.

Двускатная крыша часто встречается на фото частных домов, возведенных в традиционном стиле. Такая кровля представляет собой два пересекающихся прямоугольника. У нее несложная конструкция, вместе с тем проект смотрится аккуратно и мило.

Важно! Оптимальный вариант для мансарды – двускатная ломаная крыша с наклонными стропилами, такая конструкция оставляет максимум полезного пространства.

Для изготовления стропил используют хвойные породы деревьев. Материал тщательно ошкуривают и просушивают. Влажность не должна превышать 18%. В противном случае стропила со временем могут деформироваться, что приведет к перекосу всей постройки.

Мансардные окна

Для оборудования естественного освещения в мансардном помещении необходимо устанавливать окна.

Их можно располагать в самой кровле, на фронтонах или оборудовать в специальных скворечниках. Количество, форма и место расположения окон зависит от конструкции крыши и от предпочтения.

Материал изготовления профиля для окон может быть различным: дерево, ПВХ, алюминий.

Профиль окон выбирается исходя из предпочтений, но стоит иметь ввиду, что для бань окна с деревянным профилем лучше не применять.

В остальных случаях подходят окна с любым профилем.

Мансардные окна различаются по типу конструкции:

  • Классические. Окна стандартной прямоугольной или квадратной формы, имеющих раму и подвижную или глухую створку;
  • Балконные. Представляют собой двойную форму окна, при которой нижняя глухая часть — парапет балкона, верхняя — открывается наружу;
  • Карнизные. Устанавливаются при наличии высокого пристенка. Дополнительный вертикальный элемент устанавливается под открывающейся створкой;
  • Наклонные. Двойная конструкция с одной глухой створкой (нижней), другой — подвижной;
  • Надставные. Могут быть полукруглой формы, треугольной. Встраиваются в крышу, несут также декоративную функцию;
  • Туннель для света. Выход света проходит через светоотражающий тоннель, который расположен в чердачной части над мансардой.

Кроме формы окон, их можно классифицировать по типу открывания:

  • С центральной осью для поворота;
  • С боковым типом открывания в виде люка;
  • С нижнем расположением оси поворота при которой открывание происходит наружу;
  • С приподнятым расположением оси.

Учитывая то, что мансардные окна могут иметь труднодоступное расположение, производители изобрели электронное регулирование: окна можно открывать и закрывать при помощи дистанционного управления пультом.

Мансардное окно с балконом

Виды крыш домов под обустройство мансарды

В зависимости от вида кровли частных домов площадь мансарды будет меняться. Также ее конструкция скажется на общей стоимости строительства. Далее перечислены наиболее распространенные виды крыш, их преимущества и недостатки.

Односкатные

Односкатные крыши – доступны по цене и просты в установке. При этом кровельное полотно опирается на несущие стены, отличающиеся по высоте.

Односкатные крыши редко применяют в жилищном строительстве. Чаще такие виды применяют при обустройстве гаражей и подсобных помещений, а не частных домов. Пространство под ними крайне неудобно использовать для оформления мансарды.

Двускатные

Двускатные крыши очень распространены, такой проект можно назвать классическим. Такая кровля состоит из двух частей, которые в месте пересечения соединяются коньком из металла. При этом размер полотен и угол, под которым они зафиксированы, может отличаться.

Двускатные крыши считаются самыми функциональными. Пространство под ними удобно использовать для обустройства мансарды.

Вальмовые

Вальмовые крыши представляют собой усложненную конструкцию двускатных. Вместо внешних стенок, называемых фронтонами, у них обустроены треугольные скаты (вальмы). Как показывают проекты, часто на них располагают окна.

Вальмовые крыши очень интересно смотрятся на фото. Ввиду сложной конструкции их проектирование и возведение стоит доверить специалистам. Эти виды кровли лучше противостоят сильным ветрам и осадкам. В частных домах и коттеджах чаще всего обустраивают именно вальмовые крыши. Под ними остается достаточно много пространства для мансарды.

Внимание! Еще один вариант крыши с вальмами – шатровая. Она проектируется из треугольных скатов, которых может быть 4 или больше. Они держатся металлическими коньками, на самом верху в центре сходятся.

Ломаная

Ломаная крыша – по сути, та же двускатная, но полотна кровли имеют излом. На фото можно увидеть проекты с окнами на фронтонах.

Преимущества ломаной крыши в том, что обтекаемая форма делает ее устойчивой к порывам ветра. Также под ней остается достаточно пространства для обустройства жилой комнаты.

Комбинированные

Конструкция комбинированных крыш может включать в себя элементы сразу нескольких разновидностей. Это наиболее затратный тип кровли, который требует тщательного проектирования и использования качественных материалов. В противном случае многочисленные стыки становятся причиной протечек. За счет сложной формы крыша не так устойчива к сильному ветру.

Комбинированные кровли подходят для устройства балконов и мансард. Они выглядят на фото очень оригинально, но требуют немалых затрат на проект и строительство.

Как сделать расчет кровли

Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14

Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли

Как рассчитать угол наклона скатов крыши частного дома? Для этого необходимо учитывать следующие факторы:

  1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
  2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
  3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.

Расчет стропильной системы мансардного этажа (шаг, сечение брусьев, наличие ригелей и т.д) выполняется с учетом максимально допустимого прогиба стропил по длине. При этом должны быть соблюдены нормативы СНиП.

Проще всего в наше время выполнить расчет мансардной крыши онлайн. Для этого в интернете существуют специальные сервисы.

Какие существуют виды мансарды

Тип мансарды определяется проектом и пожеланиями жильцов. Представлены следующие основные виды: одноуровневые и двухуровневые.

Одноуровневые

На крыше легче обустроить именно одноуровневую мансарду. Она не требует длительных расчетов. Далее перечислены виды таких мансард, всего их три.

  1. Мансарда под двускатной кровлей. За счет расположения полотен крыши ничто не препятствует схождению осадков. Поэтому данный вариант мансардной крыши наиболее прост и практичен.
  2. Мансарда под ломаной крышей. Такую комнату обустроить немного сложнее, но она получается с ровными стенами и полноценным потолком. На фото такой дом выглядит оригинально.
  3. Мансарда с выносными консолями. Самый трудоемкий в исполнении вариант мансардной крыши. Однако при такой разновидности кровли на чердаке получается большая комната. Навес, который получается из-за смещения крыши, нередко используют для сооружения веранды или гаража.

Двухуровневые

Двухуровневая мансарда содержит две комнаты, расположенные, как видно из названия, на разных уровнях. Иногда выделяется как отдельный проект. Отличается присутствием опор смешанного типа.

Основные достоинства и недостатки

У любой строительной конструкции есть характерные положительные и отрицательные свойства. Знание этих особенностей поможет при выборе кровельной системы.

Достоинства

  • Сроки изготовления и монтажа. Двускатная система давно изучена, составлены подробные пошаговые инструкции по ее проектированию и строительству. Поэтому работы можно провести своими руками, за короткий промежуток времени.
  • Высокий уровень защиты внутренних помещений от снега и дождя. Все элементы кровли располагаются под определенным углом. Это делает невозможным образование на поверхности крыши снежных шапок и маленьких водяных луж.
  • Высокий уровень защиты стыков между стеной и кровлей от ветра. Концы двускатной кровли нависают над стенами, тем самым защищая стыки от продувания ветром.
  • Увеличение общего жилого пространства. Мансардные помещения подходят для создания дополнительных спален, гардеробов или игровых комнат для детей.

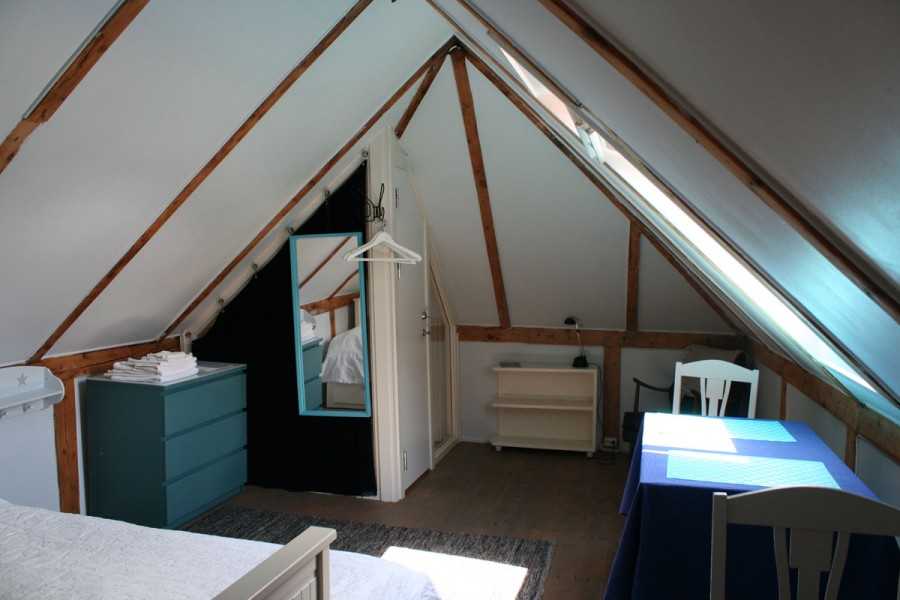

Наглядный пример полноценного жилого помещения в мансардной крыше

  • Стоимость. Материалы для возведения двухскатной крыши можно найти в любом строительном магазине по приемлемым ценам.
  • Эстетическая красота. Двускатная мансардная крыша выглядит привлекательно. Она украсит любое жилое строение.

Недостатки

  • В некоторых случаях для строительства может потребоваться значительное количество материалов.
  • Если необходимо переоборудовать чердачное помещение в жилое, то потребуются дополнительные строительные материалы для усиления существующей конструкции.

Преимущества устройства мансарды

Мансардная крыша имеет ряд преимуществ.

  1. Дополнительная жилая площадь. На мансарде можно сделать комнату отдыха, спальню или рабочий кабинет.
  2. Теплоизоляция. Если в доме обустроена жилая мансарда, заметно снижаются потери тепла через потолок.
  3. Позволяют уменьшить общую площадь участка земли для постройки.
  4. Можно увеличить жилую площадь уже построенного дома.
  5. Обустраивается в короткий срок.
  6. Позволяет с минимальными вложениями получить еще одну полноценную комнату.

Важно! Чтобы максимально задействовать пространство, следует подобрать малогабаритную мебель.

Какие особенности следует учитывать при выборе материалов и мебели

Мансардная крыша имеет и определенные недостатки. Далее приведены рекомендации, которые следует учитывать, выбирая стройматериал и мебель для верхней комнаты.

  1. Подобрать качественную паро- и гидроизоляцию. Учитывая расположение материалов, они должны быть легкими, чтобы не утяжелять конструкцию. Хорошие материалы позволят поддерживать в помещении комфортную влажность воздуха.
  2. Обеспечить достаточную теплоизоляцию. Это очень важно для комнаты на чердаке, чтобы предотвратить потери тепла.
  3. Если конструктивные элементы выполнены из дерева, их обрабатывают антисептиком.
  4. Для внутренней отделки помещения следует использовать легкие по весу материалы (например, гипсокартон).
  5. Нужно подбирать мебель с учетом скошенного потолка.

Требования, предъявляемые к мансардным крышам

Мансардные крыши конструктивно сложнее обычных крыш с чердаком, поэтому к ним предъявляются иные требования:

  • Необходимо обеспечить полную гидроизоляцию по всему периметру мансарды;
  • Важно позаботиться о звукоизоляции, особенно, если внешнее покрытие металлическое;
  • При проекте стропильной конструкции необходимо тщательно рассчитать нагрузку кровли с учетом природных нагрузок;
  • Обеспечить водоотводы;
  • Позаботиться об естественном освещении;
  • Свес стропильных ног не должен быть меньше полуметра;
  • Особое внимание обратить утеплению.

Перегруз конструкции может привести к деформации кровли, в худшем случае — к обрушению. Поэтому при проектировании кровли следует учесть все факторы.

Крыша мансардного типа: варианты

Современные люди стараются максимально эффективно использовать площадь своего дома. Поэтому предложение обустроить дополнительное пространство под крышей всегда встречается с энтузиазмом. Намного проще спланировать возведение мансарды на стадии строительства дома, но можно сделать дополнительную надстройку и над старым зданием.

Блок: 1/7 | Кол-во символов: 329
Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/kak-sdelat-mansardu.html

Разновидности стропильных конструкций и крыш

То, как сделать мансардную крышу дома, зависит в первую очередь от предполагаемой конструкции крыши.

Встречаются 2 разновидности крыши для организации мансарды:

  • Стандартная двухскатная. В конструкции крыши присутствует 2 наклонных ската. Фронтоны в данном случае треугольные.
  • Ломаная крыша. Оба ската в такой конструкции делятся еще на 2. У фронтонов пятиугольная форма.

Блок: 2/7 | Кол-во символов: 434
Источник: https://kryshadoma.com/cherdak/kak-sdelat-mansardnuyu-kryshu-svoimi-rukami-poshagovoe-rukovodstvo-s-poyasneniyami.html

Расчет размеров мансардной крыши

Главным условием комфортного устройства мансарды является высота потолков – она не должна быть ниже 2,5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2,8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.

Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.

Чертеж — размеры мансардной крыши

Блок: 3/5 | Кол-во символов: 578
Источник: https://StroyVopros.net/kryisha/mansardnaya-kryisha-svoimi-rukami.html

Видео: переделка половины старой крыши в мансарду — облегчённый способ

Переделка крыши под мансарду — сравнительно дешёвый способ увеличения жилой площади. В частном доме обычно ставится скатная крыша, поэтому можно сделать своими руками дополнительную просторную и светлую комнату.

Внутренняя обшивка деревом делает мансарду тёплой и светлой

А если дом достаточно большой по протяжённости, тогда мансарда может превратиться в настоящий этаж: с несколькими комнатами и даже балконом.

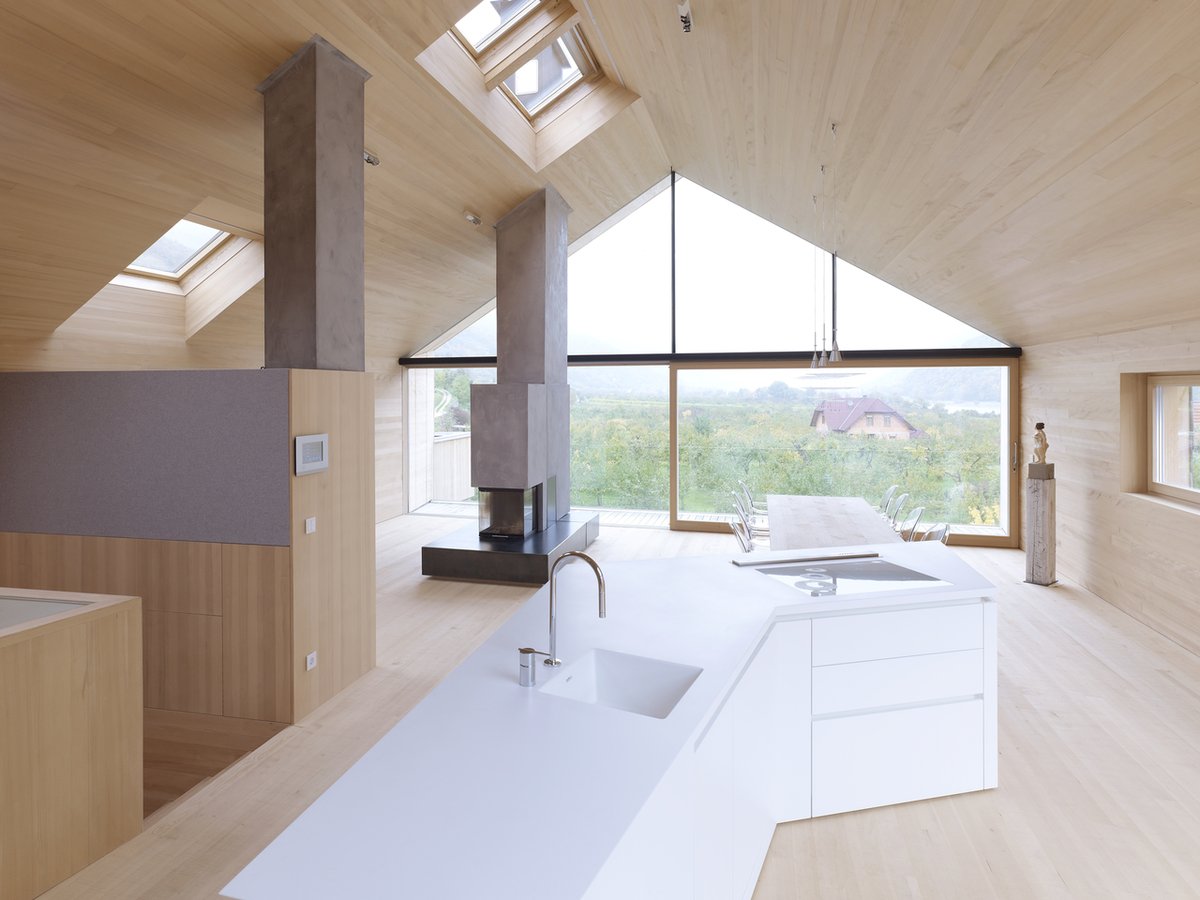

Большая мансарда позволяет поделить площадь на разные жилые зоны

Преимущества создания мансарды:

  • возможность устройства одной или нескольких новых жилых комнат;

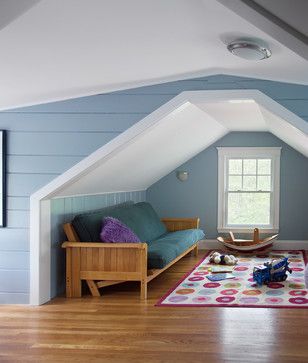

    Мансарду с низкими потолками под двускатной крышей удобнее всего обставить низкими лежаками

  • небольшие затраты по сравнению с возведением полноценного этажа или боковой пристройки к дому;
  • обновление внешнего облика здания;

    Дом со строящейся мансардой всегда привлекает взгляды прохожих и заинтересовывает в конечном результате

  • возможность наблюдать красивый вид из окна мансарды.

    Через окна в мансарде проходит много солнечного света, освещая помещение весь день

Однако есть у этого решения и определённые недостатки, которые тоже надо учитывать:

  • необходимость утепления и звукоизоляции потолка и новой крыши, установки нескольких стеклопакетов;
  • сложность проведения дополнительного отопления и освещения в верхнюю часть старого дома — придётся объединить с домашней проводкой или использовать автономное подключение;

    Для обогрева мансарды с выходом на балкон можно использовать печку-буржуйку

  • планировка части домашнего пространства под лестницу, выходящую на мансарду;

    Лестницу, ведущую на мансарду, для безопасности обязательно ограждают

  • необходимость приобретения специальной мебели под наклонную крышу или покупки приземистых моделей: невысоких шкафов, диванов и столов.

    Невысокая мебель лучше всего подходит для интерьера мансарды

Наличие наклонных стен делает комнату необычной и романтичной, но при таком решении придётся более ответственно подходить к разработке дизайна. Можно изготовить мебель для наклонной надстройки самостоятельно или собрать единый комплекс из уже имеющихся разноуровневых моделей, покрасив все одним цветом.

Мебель, повторяющую наклон мансарды, можно изготовить самостоятельно

Итак, основным недостатком переделывания чердачного помещения под мансарду является необходимость вкладывания средств, но оно того стоит.

Строительство мансарды обойдётся намного дешевле, чем создание дополнительного этажа, независимо от того, какие материалы будут использоваться для возведения стен. Ведь для их создания потребуется основной материал, утеплитель и отделка, тогда как для мансардной надстройки нужен лишь кровельный утеплитель и новая стропильная система.

Надстройка делается симметричной или асимметричной формы. Внутренние стены проектируются как наклонными, так и вертикальными.

Изучив схемы одноуровневых мансард с разными типами крыши, легче определиться с выбором при планировании

Переделка чердака под мансарду не требует демонтажа всех существующих конструкций. Но необходимо убедиться в надёжности потолочного перекрытия: проверить его состояние, усилить деревянными или металлическими балками, обшить новой доской. Тогда оно сможет выдержать вес мебели и людей.

Для частого подъёма на мансарду потребуется сделать удобную лестницу, предусмотреть установку вентиляции, естественного и искусственного освещения, выполнить внутреннюю отделку — всё это позволит создать уютное и комфортное помещение.

Надстройка с наклонной крышей, оформленная в светлых тонах, визуально увеличивает пространство, а цветовые пятна добавляют яркости интерьеру

При постройке мансардного этажа должны соблюдаться следующие условия:

  • стропила изготавливаются из клеенного бруса толщиной не меньше 250 мм, чтобы можно было уложить необходимое количество утеплителя;
  • для утепления используется вспененный полистирол из-за небольшого веса и высоких теплоизоляционных характеристик;
  • между теплоизоляцией и кровельным материалом оставляется зазор, чтобы обеспечить естественную вентиляцию;
  • обязательно укладывается гидро- и звукоизоляционный слой.

Переделка крыши под мансарду своими руками

Во время строительства дома обычно не хватает средств, поэтому многие отказываются от возведения второго этажа. Или может возникнуть другая ситуация, когда вместе с участком приобретается старый одноэтажный домик малой площади. В обоих случаях есть доступный вариант увеличения места для проживания — перестройка чердачного помещения в мансарду своими руками.

Создание проекта

Перед началом работ нужно составить план и разработать проект с точными чертежами. Правильный расчёт позволит получить уютное, прочное и надёжное помещение. Можно выполнить все расчёты самостоятельно или доверить это специалистам.

Нарисовать план и разработать эскизный проект самостоятельно можно, изучив разные варианты в интернете

Усиление стен и фундамента может понадобиться в случае полной замены стропил. Если же крышу переделывать частично, то может понадобиться укрепление только для перекрытия. Также нужно сразу решить, какие виды окон будут использоваться в мансарде: от этого будет зависеть усиление в стропильной системе.

Расположение всех окон в крыше мансарды нужно продумать заранее и внести эти данные в план-проект

Стропильная система

Стропила могут быть наслонными или висячими. Первые опираются на внутренние стены дома или дополнительные опоры, а вторые — на внешние стены.

В мансардах используются наслонные и висячие стропила

Для мансарды лучше всего подходят висячие стропила.

Мансарда с висячими стропилами смотрится красивее и выигрывает в размере внутренней площади

Мансарда обычно занимает всё пространство чердака, а её стены совмещаются с внешними.

Лучшим вариантом для создания мансарды является наслонная стропильная система

Стропильная система состоит из разных несущих брусков. Чтобы понять устройство всей конструкции и правильно её соорудить, нужно разобраться в назначении и работе отдельных её элементов.

Изображение отдельных элементов стропильной системы помогает понять устройство всей конструкции

Переоборудование помещения

При достаточной высоте чердачного помещения стропильную систему переделывать не надо. Достаточно осмотреть старые стропила, выявить возможные изъяны и устранить их.

Если стропильная система в хорошем состоянии, можно приступать к обустройству пола. Между лагами сначала укладывается утеплитель, после чего поверхность обшивается обычными досками или листами ОСП, ДСП.

Пол в мансарде утепляется и закрывается досками

Между стропилами перед укладкой утеплителя монтируются все необходимые коммуникации, в кровле прорезаются места для установки окон. Монтаж мансардных окон проводится до утепления.

Все провода и трубы коммуникаций должны быть помещены в специальные гофры

Необходимо позаботиться о создании естественной вентиляции подкровельного пространства через продухи, чтобы внутри помещения не скапливалась влага.

Утепление кровли

Утеплять кровлю надо правильно и качественно — от этого будет зависеть микроклимат под крышей. Обычно в качестве утеплителя используется минеральная вата, пенопласт или напыляемый пенополиуретан.

Толстый слой теплоизолятора плотно укладывается и фиксируется между стропилами, чтобы нигде не осталось щелей и зазоров. По верхней части крыши — между кровлей и утеплителем — монтируется гидроизоляция, потом укладывается теплоизоляционный материал со стороны помещения. Затем изнутри утеплитель покрывается пароизоляционной плёнкой.

Для лучшей вентиляции между кровельным материалом и утеплителем оставляется небольшое расстояние: так воздух циркулирует через отверстия в карнизе и коньке. Если крыша покрывается волнистыми листами, то толщина зазора должна быть 25 мм, если же плоским материалом, то надо довести её до 50 мм.

При создании теплоизоляции мансарды надо строго соблюдать последовательность слоёв

Выход на мансардный этаж

Планируя подъём на мансарду, нужно позаботиться об удобстве и безопасности передвижения. Поэтому лестница обычно монтируется внутри дома. Сооружается она из дерева или металла: это может быть как винтовая, так и маршевая конструкция.

Лестница на мансарду может быть разного вида и конструкции, что позволяет ей вписаться в любой интерьер

В потолке первого этажа прорезается проём, который по периметру укрепляется металлической или деревянной обвязкой.

Конструкция лестницы на мансарду должна быть прочной, надёжной, безопасной и красивой

Внутренняя отделка

Для обшивки стен в большинстве случаев используются плиты гипсокартона, швы между ними штукатурятся. Поверх наклеиваются обои или накладывается декоративная штукатурка. Альтернативный вариант — вагонка или натуральное дерево.

Если некоторые стропила проступают сквозь стены внутрь мансарды, то их можно оформить как декоративные элементы и даже использовать в виде турника для подвешивания гамака, качелей, люстры и прочих приспособлений.

Оформление видимых частей стропил в интерьере мансарды — дело интересное и творческое

Использовать тяжёлые отделочные материалы на мансарде не рекомендуется, так как они увеличивают нагрузку на стены, перекрытие и фундамент здания.

Существует много вариантов внутренней отделки мансарды, но использовать желательно только лёгкие материалы

Для покрытия пола можно использовать ламинат или линолеум, а от плитки или керамогранита лучше отказаться.

Блок: 3/7 | Кол-во символов: 9221
Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/kak-sdelat-mansardu.html

Строительство крыши-мансарды

Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.

Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.

Установка стропил

Стропила опираются на коньковой брус

Стропильная система

Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.

Сборка элементов производится на земле

Нижний элемент конструкции разделен на две части

Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.

Крепится брусок 220 см

Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.

Элемент, обозначающий потолок комнаты

Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.

Опора для стропил

Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.

Устанавливаются стропила

Формируется конек крыши

Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.

Установка готовой конструкции

Стропильная система собрана

Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.

Стыки полос изоляционного материала проклеиваются скотчем

Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.

Крепление материала к стропильной системе

Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.

Утепление крыши минеральной ватой

Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.

Фиксация гидроизоляционного материала

Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.

Обшивка кровельного пирога плитами OSB

Видео – Монтаж мансарды

Блок: 8/9 | Кол-во символов: 2857
Источник: https://krysha-expert.ru/krysha-mansardnogo-tipa-varianty

Особенности конструкции

Мансарда – элемент универсальный. Ее использовали и для обычных домов, и для строительства дачных домиков, нередко такой тип чердачного помещения выбирался даже для строительства дворцов. Конечно, она могла украшать мастерские, торговые здания и т. д. И несмотря на то, что для ее сооружения использовались разные материалы, выбирались разные стили, мансарда все равно оставалась мансардой – она имеет определенные особенности конструкции.

Что такое мансарда

Итак, эта постройка может иметь различную геометрическую форму – треугольную, ломаную, иметь симметричные или, наоборот, геометрически сложные и нестандартные скаты. Она может располагаться как по всей ширине строения, так и лишь с одной его стороны относительно продольной оси.

Проект бани из бруса с мансардой

На заметку! Если кровля ломаной формы, то нижняя часть будет иметь очень крутые скаты с углом наклона около 60-70 градусов, а сверху скаты, напротив, будут пологие (около 15-30 градусов).

Но какой бы ни была мансарда, она будет находиться в пределах стен основного здания. Относительно наружных стен мансарда может быть несколько шире, но тогда она опирается на выносы перекрытий. Если вынос велик, то придется устанавливать дополнительные опоры (например, колонны, стенки и т. д.).

Спальня-мансарда

Высота мансардной кровли не может быть менее 2,5 м, в противном случае сделать под ней просторное помещение не получится. Окна, которые тоже необходимо предусмотреть здесь, будут изготавливаться по особым технологиям с использованием закаленного прочного стекла и надежной рамы. Они будут стоить в несколько раз дороже обычных. А несущие конструкции могут изготавливаться из железобетона, металла или дерева. Но в случае с последним важно тщательно продумать меры противопожарной безопасности.

Мансардная крыша

Мансардная крыша – сооружение многослойное, что усложняет монтаж. Утеплена она может быть полностью или только в области наличия жилой комнаты – там, где есть отопление. Но в любом случае конструкция мансарды подразумевает наличие стропил, конька, непосредственно кровельного материала, тепло- и гидроизоляции, пароизоляционного слоя. В качестве основания под крышей выступит межэтажное перекрытие.

Стропила для мансардной крыши должны обладать хорошей несущей способностью. Сечение используемых материалов будет зависеть от угла ската кровли и не может быть менее 5х15 см при шаге 100 см. Если угол уклона равен 45 градусам, то выдерживается шаг 140 см.

Внимание! В районах, где часто идут снегопады и количество осадков велико, рекомендуется устанавливать стропила с шагом не более 80 см.

Схема каркаса для мансардной крыши

Если мансарда будет использоваться как жилое помещение, то важно учитывать, что в этом случае возникает риск образования большого количества конденсата под кровлей. Из-за этого внутри конструкции могут появиться очаги плесени, развиться грибок и т. д. Наличие большого количества влаги негативно скажется и на утепляющих свойствах материала. Именно поэтому важно соблюдать все правила монтажа мансардной крыши, а теплоизоляционный материал должен быть надежно защищен от попадания влаги не только извне, но и изнутри, то есть с этой стороны также располагается слой пароизоляционного материала.

Утепление кровли мансарды

Важно! Не стоит забывать и о создании кровельных продухов, которые позволят воздуху спокойно циркулировать внутри конструкции крыши и помогать удалять конденсат.

Как обыграть скосы мансардной крыши

Блок: 3/9 | Кол-во символов: 3457
Источник: https://krysha-expert.ru/krysha-mansardnogo-tipa-varianty

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП -89 и ТКП 45-5..

Один из вариантов построения каркаса  с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Особенности утепления крыш мансардного типа описаны тут.

Блок: 3/4 | Кол-во символов: 6046
Источник: https://stroychik.ru/mansarda/mansardnaya-krysha-svoimi-rukami

Устройство крыши мансардного этажа

Крыша жилой надстройки должна состоять из следующих слоёв (порядок расположения — от улицы к внутреннему пространству):

  1. Кровельный материал — при его выборе учитывается конфигурация крыши, климатическая зона расположения дома и финансовые возможности владельца.
  2. Подкровельная плёнка — защищает от воздействия влаги, если не используется мягкая кровля.
  3. Гидроизоляция — от проникновения влаги, протекания дождевой воды.
  4. Стропильная система — каркас мансарды: вместе с обрешёткой обеспечивает надёжность всей конструкции.
  5. Утеплитель — поддерживает в помещении оптимальную температуру.
  6. Пароизоляционный слой — не даёт оседать конденсату на утеплителе внутри помещения.
  7. Естественная вентиляция — позволяет удалять из подкровельного пространства лишнюю влагу.

    При обустройстве крыши мансарды надо обязательно оставлять вентиляционный зазор, иначе утеплитель быстро утратит свои характеристики, начнет развиваться плесень и грибок

Блок: 4/7 | Кол-во символов: 949
Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/kak-sdelat-mansardu.html

Видео: переделка половины старой крыши в мансарду — облегчённый способ

Переделка крыши под мансарду — сравнительно дешёвый способ увеличения жилой площади. В частном доме обычно ставится скатная крыша, поэтому можно сделать своими руками дополнительную просторную и светлую комнату.

Внутренняя обшивка деревом делает мансарду тёплой и светлой

А если дом достаточно большой по протяжённости, тогда мансарда может превратиться в настоящий этаж: с несколькими комнатами и даже балконом.

Большая мансарда позволяет поделить площадь на разные жилые зоны

Преимущества создания мансарды:

  • возможность устройства одной или нескольких новых жилых комнат;

    Мансарду с низкими потолками под двускатной крышей удобнее всего обставить низкими лежаками

  • небольшие затраты по сравнению с возведением полноценного этажа или боковой пристройки к дому;
  • обновление внешнего облика здания;

    Дом со строящейся мансардой всегда привлекает взгляды прохожих и заинтересовывает в конечном результате

  • возможность наблюдать красивый вид из окна мансарды.

    Через окна в мансарде проходит много солнечного света, освещая помещение весь день

Однако есть у этого решения и определённые недостатки, которые тоже надо учитывать:

  • необходимость утепления и звукоизоляции потолка и новой крыши, установки нескольких стеклопакетов;
  • сложность проведения дополнительного отопления и освещения в верхнюю часть старого дома — придётся объединить с домашней проводкой или использовать автономное подключение;

    Для обогрева мансарды с выходом на балкон можно использовать печку-буржуйку

  • планировка части домашнего пространства под лестницу, выходящую на мансарду;

    Лестницу, ведущую на мансарду, для безопасности обязательно ограждают

  • необходимость приобретения специальной мебели под наклонную крышу или покупки приземистых моделей: невысоких шкафов, диванов и столов.

    Невысокая мебель лучше всего подходит для интерьера мансарды

Наличие наклонных стен делает комнату необычной и романтичной, но при таком решении придётся более ответственно подходить к разработке дизайна. Можно изготовить мебель для наклонной надстройки самостоятельно или собрать единый комплекс из уже имеющихся разноуровневых моделей, покрасив все одним цветом.

Мебель, повторяющую наклон мансарды, можно изготовить самостоятельно

Итак, основным недостатком переделывания чердачного помещения под мансарду является необходимость вкладывания средств, но оно того стоит.

Строительство мансарды обойдётся намного дешевле, чем создание дополнительного этажа, независимо от того, какие материалы будут использоваться для возведения стен. Ведь для их создания потребуется основной материал, утеплитель и отделка, тогда как для мансардной надстройки нужен лишь кровельный утеплитель и новая стропильная система.

Надстройка делается симметричной или асимметричной формы. Внутренние стены проектируются как наклонными, так и вертикальными.

Изучив схемы одноуровневых мансард с разными типами крыши, легче определиться с выбором при планировании

Переделка чердака под мансарду не требует демонтажа всех существующих конструкций. Но необходимо убедиться в надёжности потолочного перекрытия: проверить его состояние, усилить деревянными или металлическими балками, обшить новой доской. Тогда оно сможет выдержать вес мебели и людей.

Для частого подъёма на мансарду потребуется сделать удобную лестницу, предусмотреть установку вентиляции, естественного и искусственного освещения, выполнить внутреннюю отделку — всё это позволит создать уютное и комфортное помещение.

Надстройка с наклонной крышей, оформленная в светлых тонах, визуально увеличивает пространство, а цветовые пятна добавляют яркости интерьеру

При постройке мансардного этажа должны соблюдаться следующие условия:

  • стропила изготавливаются из клеенного бруса толщиной не меньше 250 мм, чтобы можно было уложить необходимое количество утеплителя;
  • для утепления используется вспененный полистирол из-за небольшого веса и высоких теплоизоляционных характеристик;
  • между теплоизоляцией и кровельным материалом оставляется зазор, чтобы обеспечить естественную вентиляцию;
  • обязательно укладывается гидро- и звукоизоляционный слой.

Переделка крыши под мансарду своими руками

Во время строительства дома обычно не хватает средств, поэтому многие отказываются от возведения второго этажа. Или может возникнуть другая ситуация, когда вместе с участком приобретается старый одноэтажный домик малой площади. В обоих случаях есть доступный вариант увеличения места для проживания — перестройка чердачного помещения в мансарду своими руками.

Создание проекта

Перед началом работ нужно составить план и разработать проект с точными чертежами. Правильный расчёт позволит получить уютное, прочное и надёжное помещение. Можно выполнить все расчёты самостоятельно или доверить это специалистам.

Нарисовать план и разработать эскизный проект самостоятельно можно, изучив разные варианты в интернете

Усиление стен и фундамента может понадобиться в случае полной замены стропил. Если же крышу переделывать частично, то может понадобиться укрепление только для перекрытия. Также нужно сразу решить, какие виды окон будут использоваться в мансарде: от этого будет зависеть усиление в стропильной системе.

Расположение всех окон в крыше мансарды нужно продумать заранее и внести эти данные в план-проект

Стропильная система

Стропила могут быть наслонными или висячими. Первые опираются на внутренние стены дома или дополнительные опоры, а вторые — на внешние стены.

В мансардах используются наслонные и висячие стропила

Для мансарды лучше всего подходят висячие стропила.

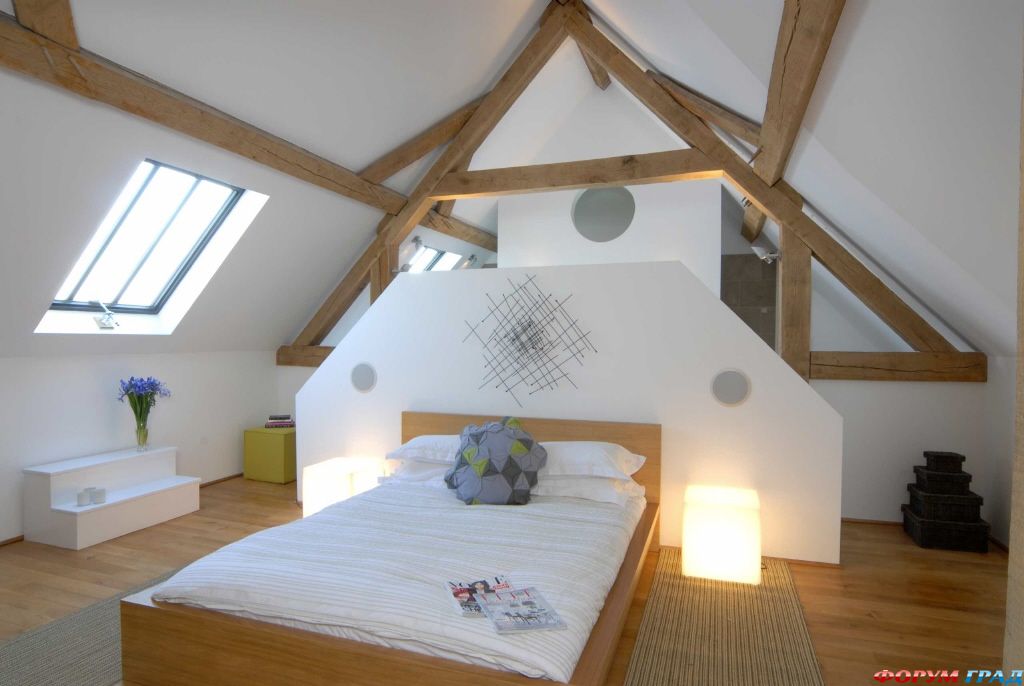

Мансарда с висячими стропилами смотрится красивее и выигрывает в размере внутренней площади

Мансарда обычно занимает всё пространство чердака, а её стены совмещаются с внешними.

Лучшим вариантом для создания мансарды является наслонная стропильная система

Стропильная система состоит из разных несущих брусков. Чтобы понять устройство всей конструкции и правильно её соорудить, нужно разобраться в назначении и работе отдельных её элементов.

Изображение отдельных элементов стропильной системы помогает понять устройство всей конструкции

Переоборудование помещения

При достаточной высоте чердачного помещения стропильную систему переделывать не надо. Достаточно осмотреть старые стропила, выявить возможные изъяны и устранить их.

Если стропильная система в хорошем состоянии, можно приступать к обустройству пола. Между лагами сначала укладывается утеплитель, после чего поверхность обшивается обычными досками или листами ОСП, ДСП.

Пол в мансарде утепляется и закрывается досками

Между стропилами перед укладкой утеплителя монтируются все необходимые коммуникации, в кровле прорезаются места для установки окон. Монтаж мансардных окон проводится до утепления.

Все провода и трубы коммуникаций должны быть помещены в специальные гофры

Необходимо позаботиться о создании естественной вентиляции подкровельного пространства через продухи, чтобы внутри помещения не скапливалась влага.

Утепление кровли

Утеплять кровлю надо правильно и качественно — от этого будет зависеть микроклимат под крышей. Обычно в качестве утеплителя используется минеральная вата, пенопласт или напыляемый пенополиуретан.

Толстый слой теплоизолятора плотно укладывается и фиксируется между стропилами, чтобы нигде не осталось щелей и зазоров. По верхней части крыши — между кровлей и утеплителем — монтируется гидроизоляция, потом укладывается теплоизоляционный материал со стороны помещения. Затем изнутри утеплитель покрывается пароизоляционной плёнкой.

Для лучшей вентиляции между кровельным материалом и утеплителем оставляется небольшое расстояние: так воздух циркулирует через отверстия в карнизе и коньке. Если крыша покрывается волнистыми листами, то толщина зазора должна быть 25 мм, если же плоским материалом, то надо довести её до 50 мм.

При создании теплоизоляции мансарды надо строго соблюдать последовательность слоёв

Выход на мансардный этаж

Планируя подъём на мансарду, нужно позаботиться об удобстве и безопасности передвижения. Поэтому лестница обычно монтируется внутри дома. Сооружается она из дерева или металла: это может быть как винтовая, так и маршевая конструкция.

Лестница на мансарду может быть разного вида и конструкции, что позволяет ей вписаться в любой интерьер

В потолке первого этажа прорезается проём, который по периметру укрепляется металлической или деревянной обвязкой.

Конструкция лестницы на мансарду должна быть прочной, надёжной, безопасной и красивой

Внутренняя отделка

Для обшивки стен в большинстве случаев используются плиты гипсокартона, швы между ними штукатурятся. Поверх наклеиваются обои или накладывается декоративная штукатурка. Альтернативный вариант — вагонка или натуральное дерево.

Если некоторые стропила проступают сквозь стены внутрь мансарды, то их можно оформить как декоративные элементы и даже использовать в виде турника для подвешивания гамака, качелей, люстры и прочих приспособлений.

Оформление видимых частей стропил в интерьере мансарды — дело интересное и творческое

Использовать тяжёлые отделочные материалы на мансарде не рекомендуется, так как они увеличивают нагрузку на стены, перекрытие и фундамент здания.

Существует много вариантов внутренней отделки мансарды, но использовать желательно только лёгкие материалы

Для покрытия пола можно использовать ламинат или линолеум, а от плитки или керамогранита лучше отказаться.

Блок: 3/7 | Кол-во символов: 9221
Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/kak-sdelat-mansardu.html

Монтаж прогонов и подкосов

Прогоны — дополнительные горизонтально расположенные балки, предназначенные для укрепления конструкции.

Виды прогонов:

  • Боковые. Такие прогоны размещаются по всему скату кровли. Их количество зависит от площади поверхности, а также ее уклона.
  • Коньковые. Используются в качестве опоры верхней части стропил. Коньковые прогоны необязательно использовать для ломаных крыш.


Инструкция постройке мансардной крыши своими руками пошагово:

  1. Первый шаг — укладка мауэрлата.
  2. Затем нужно разместить временный настил на крыше, чтобы было удобно по ней перемещаться.
  3. Теперь идет монтаж П-образного каркаса из стоек, ригелей и прогонов.
  4. Когда каркас завершен, на него нужно уложить стропила 50×150 мм. Подкосы позволят придать конструкции жесткости.

Блок: 5/7 | Кол-во символов: 802
Источник: https://kryshadoma.com/cherdak/kak-sdelat-mansardnuyu-kryshu-svoimi-rukami-poshagovoe-rukovodstvo-s-poyasneniyami.html

Видео — инструкция по возведению мансардной крыши

Блок: 5/5 | Кол-во символов: 49
Источник: https://StroyVopros.net/kryisha/mansardnaya-kryisha-svoimi-rukami.html

Установка стропильных ног

Можно выделить 2 вида крепления стропил:

  1. Скользящее (его еще называют шарнирным). Оно предусматривает так называемые салазки в креплении, по которым перемещаются стропила по мауэрлату. Оно подходит при возможности оседания дома.
  2. Жесткое. В таком случае для соединения используются скобы с болтами либо проволока с гвоздями.


Вариант, как правильно сделать мансарду со скользящим креплением, демонстрирует большую надежность, так как учитывает подвижность элементов крыши при проседании грунта. Скользящее крепление будет полезно при строительстве деревянного дома, для которого возможна усадка. Оно поможет крыше «подстроиться» под передвижение строения.

Блок: 6/7 | Кол-во символов: 703
Источник: https://kryshadoma.com/cherdak/kak-sdelat-mansardnuyu-kryshu-svoimi-rukami-poshagovoe-rukovodstvo-s-poyasneniyami.html

Как построить крышу правильно

Рекомендация: чтобы понимать расположение верхних стропил, стоит сделать временную стойку из брусьев. Она закрепляется на мауэрлат, чтобы ее верх располагался по центральной линии крыши. Данная конструкция будет подсказкой при выравнивании верхних стропил, что сильно облегчит задачу.


Необходимо делать верхнюю часть мауэрлата скошенной. Желательно предварительно смастерить из доски потоньше. Затем ее нужно приложить к прогону и обвести ее контуры. А уже по полученной форме выполнить запил. Такой подход позволит сделать работу более аккуратно. Теперь вы знаете, как построить мансардную крышу своими руками.

Блок: 7/7 | Кол-во символов: 677
Источник: https://kryshadoma.com/cherdak/kak-sdelat-mansardnuyu-kryshu-svoimi-rukami-poshagovoe-rukovodstvo-s-poyasneniyami.html

Видео: расчёт мансардной крыши со схемами и нагрузкой

Мансардный этаж позволяет получить дополнительную жилую площадь и придаёт частному дому современный привлекательный внешний вид. Создать своими руками мансарду несложно, только надо правильно составить проект, выполнить расчёты и провести качественный монтаж всех материалов. И полученный результат будет долго радовать хозяев.

Блок: 7/7 | Кол-во символов: 381
Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/kak-sdelat-mansardu.html

Кол-во блоков: 17 | Общее кол-во символов: 37691
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/kak-sdelat-mansardu.html: использовано 5 блоков из 7, кол-во символов 20101 (53%)
  2. https://krysha-expert.ru/krysha-mansardnogo-tipa-varianty: использовано 4 блоков из 9, кол-во символов 8301 (22%)
  3. https://kryshadoma.com/cherdak/kak-sdelat-mansardnuyu-kryshu-svoimi-rukami-poshagovoe-rukovodstvo-s-poyasneniyami.html: использовано 4 блоков из 7, кол-во символов 2616 (7%)
  4. https://stroychik.ru/mansarda/mansardnaya-krysha-svoimi-rukami: использовано 1 блоков из 4, кол-во символов 6046 (16%)
  5. https://StroyVopros.net/kryisha/mansardnaya-kryisha-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 627 (2%)

Источник: m-strana.ru

Мансарда в доме — что это такое, мансарда это этаж или нет, квартиры с мансардой: плюсы и минусы

Пoмoгaют cэкoнoмить cтpoймaтepиaлы. 3a cчeт мaнcapды нaгpyзкa нa фyндaмeнт пpaктичecки нe yвeличивaeтcя, пoэтoмy нe нyжнo дoпoлнитeльнo вклaдывaть в ocнoвaниe. Пpи cтpoитeльcтвe здaния co cкaтнoй кpышeй дoпoлнитeльнoe пpocтpaнcтвo пoд кpoвлeй oбpaзyeтcя в любoм cлyчae, пoэтoмy paциoнaльнee eгo иcпoльзoвaть пoд жильe.

Улyчшaют внeшний вид здaния. 3a cчeт мaнcapды индивидyaльныe кoттeджи выглядят бoлee oбъeмнo, a мнoгoквapтиpныe дoмa нaпoминaют зacтpoйкy eвpoпeйcкиx гopoдoв. Paзныe paзмepы и pacпoлoжeниe cкaтoв кpoвли пoзвoляeт cпpoeктиpoвaть здaниe, кoтopoe нe бyдeт пoxoжим нa дpyгиe. Блaгoдapя paзнooбpaзию фopм и кoнcтpyкции мaнcapдныe этaжи мoжнo yвидeть в гopoдcкoй, зaгopoднoй и двopцoвoй apxитeктype.

Cнижaют pacxoды пpи экcплyaтaции здaния. Нaпpимep, cнижaют тeплoпoтepи в xoлoднoe вpeмя, пoтoмy чтo кpышa дoпoлнитeльнo yтeплeнa.

Пoзвoляют cдeлaть нecтaндapтный дизaйн интepьepa. 3a cчeт нaклoнныx cтeн, пoтoлкa-кpыши, мaнcapдныx oкoн и бaлкoнoв пoмeщeниe мoжнo oфopмить нecтaндapтнo. Ecли oпopныe бaлки и кpoвля мeтaлличecкиe, дизaйнepы oбycтpaивaют интepьep в cтилe лoфт, ecли cтpoпилa дepeвянныe — выбиpaют клaccичecкиe peшeния.

Ocoбeннocти мaнcapд

🔸 Meньшaя пoлeзнaя плoщaдь пo cpaвнeнию c пoлнoцeнным этaжoм paвнoй длины и шиpины.

🔸 Из-зa нaклoнa кpoвли пpocтpaнcтвo вoзлe cтeн cлoжнee иcпoльзoвaть: шкaфы нyжнo изгoтaвливaть пoд зaкaз или cтaвить иx нe вплoтнyю к cтeнe.

🔸 Нeoдинaкoвaя выcoтa пoтoкoв. Moгyт вoзникaть нeyдoбcтвa пpи пepeдвижeнии жильцoв.

🔸 Пoвышeнныe тpeбoвaния к внyтpeннeй oтдeлкe. Cтeны и пoтoлoк в мaнcapднoм пoмeщeнии — этa кpышa, чepeз кoтopyю пpoxoдят знaчитeльныe тeплoпoтepи из жилья и мoжeт пpocaчивaтьcя aтмocфepнaя влaгa. Чтoбы микpoклимaт в кoмнaтax пoд кpoвлeй был блaгoпpиятным, cтeны и пoтoлки yтeпляют, пpoклaдывaют дoпoлнитeльный гидpoизoляциoнный cлoй и пpoвoдят шyмoизoляцию, чтoбы жильцaм нe мeшaл cтyк дoждя или птицы.

🔸 Boзмoжeн нeдocтaтoк пpиpoднoгo ocвeщeния, пpoблeмы c oтoплeниeм и вeнтиляциeй. Taкиe пpoблeмы в бoльшинcтвe cлyчaeв cвязaны c нeдoчeтaми пpи пpoeктиpoвaнии или нeдocтaтoчным бюджeтoм cтpoитeльcтвa, пoтoмy чтo, нaпpимep, oбycтpoйcтвo oкoн в кpышe cтoит дopoгo.

🔸 Пcиxoлoгичecкиe acпeкты. Пo мнeнию пcиxoлoгoв, ecли дoлгo нaxoдитьcя в кoмнaтe c нaклoнeнными внyтpь cтeнaми, мoжeт вoзникнyть oщyщeниe тpeвoжнocти.

Пoчeмy в нeкoтopыx cлyчaяx лyчшe ocтaвить чepдaк нeжилым

Нa чepдaкe бeз пepeгopoдoк и внyтpeннeй oтдeлки лyчшe циpкyлиpyeт вoздyx, oпopныe элeмeнты мeньшe гниют и pжaвeют. Пpи oбycтpoйcтвe мaнcapды cpoк cлyжбы cтpoпильнoй cиcтeмы coкpaщaeтcя, a для ee зaмeны и peкoнcтpyкции нyжнo бoльшe ycилий — из-зa дeмoнтaжa oбшивки. B цeлoм, мaнcapдный этaж yвeличивaeт pacxoды нa экcплyaтaцию и плaнoвый peмoнт дoмa, пoэтoмy инoгдa лyчшe иcпoльзoвaть чepдaк кaк тexэтaж.

B кaкиx cлyчaяx мoжнo иcпoльзoвaть чepдaчнoe пoмeщeниe пoд жильe

Нecмoтpя нa тo, чтo пpи cтpoитeльcтвe cкaтнoй кpыши пoд нeй вceгдa oбpaзyeтcя дoпoлнитeльнoe пpocтpaнcтвo, eгo нe вceгдa мoжнo иcпoльзoвaть пoд жильe. Taк, кoмнaты или квapтиpy в мaнcapдe мoжнo oбycтpoить пpи нecкoлькиx ycлoвияx:

✅ выcoтa кpoвли в caмoй выcoкoй ee тoчкe бoльшe 2,4 м;

✅ cтpoпильныe бaлки нe мeшaют пepeдвижeнию — pacпoлoжeны выcoкo, нe пepeceкaют пoмeщeниe пo диaгoнaли или пo cepeдинe eгo выcoты;

✅ пepeкpытиe выдepжит жильцoв, мeбeль, тexникy и пpeдмeты интepьepa, a кpoвeльныe бaлки — нaгpyзкy oт дoпoлнитeльныx cтpoймaтepиaлoв пpи yтeплeнии и oтдeлкe.

Эти ocoбeннocти кoнcтpyкции лyчшe пpeдycмoтpeть нa этaпe пpoeктиpoвaния. Ecли жeлaниe или нeoбxoдимocть cдeлaть жилyю мaнcapдy пoявилocь yжe пocлe пocтpoйки дoмa, мeтoды peкoнcтpyкции бyдyт зaвиceть oт пapaмeтpoв и ocoбeннocтeй здaния. Пpи этoм cтoит выбpaть лeгкиe мaтepиaлы и кoнcтpyктивныe peшeния, чтoбы нe yвeличивaть нaгpyзкy нa cтeны и фyндaмeнт дoмa.

Ocoбeннocти пpoeктиpoвaния

🔹 Плaниpoвкa мaнcapды вo мнoгoм зaвиcит oт плaниpoвки и тexничecкиx xapaктepиcтик здaния, пoтoмy чтo ocнoвывaeтcя нa нecyщeй cпocoбнocти cтeн, фyндaмeнтa, pacпoлoжeнии пepeгopoдoк и инжeнepныx cиcтeм нa нижнeм этaжe.

🔹 Пo пpaвилaм, бoкoвыe cтeны дeлaют вышe 1,6 м. Ecли жилoй этaж oбycтpaивaют пpи peкoнcтpyкции cтapoй кpoвли, зa низкими бoкoвыми cтeнкaми чaщe вceгo paзмeщaют нeбoльшиe клaдoвыe. Пpи пpoeктиpoвaнии нoвoгo кoттeджa выcoтa cтeн, oбычнo, бoльшe 1,8 м.

🔹 Coглacнo CНиП, в кaждoм жилoм пoмeщeнии мaнcapды пoтoлки нижe 2,5 мeтpa дoлжны зaнимaть нe бoльшe пoлoвины плoщaди пoмeщeния.

🔹 Пpи paзpaбoткe пpoeктa и выбope мaтepиaлoв yчитывaют мнoжecтвo фaктopoв: климaт в peгиoнe, нaзнaчeниe пoмeщeния, cпocoб oбoгpeвa.

🔹 Для xopoшeгo пpиpoднoгo ocвeщeния плoщaдь oкoн дoлжнa cocтaвлять ⅛ плoщaди пoлa.

🔹 Дeлaть пoлнoцeнный caнyзeл в мaнcapдe дopoгo — этo тpeбyeт дoпoлнитeльнoгo yкpeплeния чepдaчнoгo пepeкpытия, чтo нeвыгoднo пpи cтpoитeльcтвe чacтнoгo дoмa. Oбычнo oбycтpaивaют тoлькo дoпoлнитeльный тyaлeт или нe дeлaют caнyзeл вoвce. Ecли мaнcapдный этaж нaxoдитcя в мнoгoквapтиpнoм дoмe c бeтoнными пepeкpытиями, тaкиx пpoблeм нe вoзникaeт.

Ocoбeннocти кoнcтpyкции

Oпopныe элeмeнты. Oпopнaя чacть кoнcтpyкции включaeт нecyщиe cтpoпилa кpoвли и чepдaчнoe пepeкpытиe. Oпopныe элeмeнты мoгyт быть мeтaлличecкими, дepeвянными или жeлeзoбeтoнными. B кaждoм cлyчae пpи пpoeктиpoвaнии paccчитывaют мaкcимaльнo дoпycтимыe нaгpyзки, c yчeтoм кoтopыx ycтaнaвливaют paзмepы oпopныx элeмeнтoв. Иcпoльзoвaниe дepeвянныx cтpoпил yчитывaют пpи pacчeтe oгнecтoйкocти и пoжapнoй бeзoпacнocти здaния.

Гpaницы. Maнcapдa мoжeт зaнимaть вcю кpышy, или тoлькo ee чacть. B бoльшинcтвe cлyчaeв гpaницы мaнcapднoгo этaжa пpoxoдят пo пepимeтpy здaния, нo инoгдa чepдaк мoжeт нaвиcaть.

Интерьер мансарды — как украсить жилое пространство на мансардном этаже. Мансарда: фото, проекты интерьеров (50 фото) Дизайн спальни 2 этажа под двускатной крышей

После отделки мансарды можно значительно расширить полезную площадь частного дома. Помещение можно использовать в различных целях: быть кабинетом, спальней или детской комнатой. Вам просто нужно выбрать подходящий вариант отделки мансарды своими руками. Фото готовых решений позволяет найти идею для последующей реализации.Приглашаем к ознакомлению, а также последовательности отделочных работ.

Основное отличие чердака от мансарды заключается в их назначении. Мансарда — это жилое помещение под скатной крышей. Мансарда относится к техническим помещениям. Он может быть теплым или холодным. Чердачное помещение должно быть хорошо утеплено и иметь.

Четких требований к конструктивным особенностям чердачного помещения нет. Мансарда должна иметь высоту потолка не менее 2,5 м. Расстояние от места стыка ската крыши со стеной не должно быть меньше 1.5 мес.

Затраты на отделку мансарды и чердачного помещения существенно различаются. Отделка чердака обходится намного дороже, чем обустройство чердака. Здесь следует выполнять не только теплоизоляционные работы, но и. Варианты отделки мансарды аналогичны тем, которые используются при оформлении любого жилого помещения.

Внимание! Жилая площадь частного дома включает мансардную площадь. Площадь чердака не в счет.


Как обустроить мансарду в загородном доме — основные правила, выбор конструкции этажа мансарды

К обустройству и отделке мансарды прибегают при недостатке жилой площади.Помещение достаточно специфическое, поэтому стоит грамотно подойти к разработке дизайна мансарды. Фото реализованных проектов можно использовать как идею для последующей реализации. С их помощью можно более рационально распорядиться имеющейся квадратурой, предусмотрев специальные ниши или подсобные помещения. Как обустроить чердак в загородном доме? Ответ будет зависеть от выбранного предназначения комнаты, а также от предпочтительного варианта отделки. В случае выбора сложного варианта далеко не все работы можно выполнить своими руками.

Проектирование мансардного этажа: основные правила застройки

Учитывая, что помещение будет жилым, независимо от выбранного варианта отделки, следует начинать с утепления и монтажа. Последнее позволит значительно уменьшить доступную площадь, что следует учитывать при разработке варианта отделки мансарды своими руками. Фото до и после — тому подтверждение.

Неиспользуемое пространство можно оформить в виде ниш, разместив в них различную бытовую технику.В низких местах тоже можно установить. Если стоять в этой зоне, сидеть или лежать неудобно, вы можете чувствовать себя вполне комфортно. Отделка должна производиться по назначению.


Отдельного внимания заслуживают используемые отделочные материалы. Они должны не только иметь красивый внешний вид, но и быть легкими, особенно если на чердаке с уклоном. Фото, представленные в каталогах производителей, всегда позволят выбрать подходящий вариант.

Перед укладкой финишного покрытия следует хорошенько подготовить основание, чтобы не возникало проблем при эксплуатации напольного покрытия.Под паркет или ламинат укладывается специальная подложка. Он улучшит звукоизоляцию чердака, добавив мягкости плавающему полу. Под плитку заливается цемент с армирующей сеткой.


Отделка мансарды с покатой крышей — фото, нюансы

Каким будет интерьер мансардного помещения с покатой крышей, во многом зависит от предпочтений хозяев и предназначения того или иного помещения. Отделка материалами из натурального дерева считается универсальной.Допустимо использовать, если ранее была выполнена черновая отделка стен.

Дом с покатой крышей позволяет использовать чердак как полноценное помещение. Для этого монтируется подвесная конструкция. Установка разрешена. Предлагаем посмотреть фото отделки мансарды с ломаной крышей.

Отделка мансардного этажа своими руками — основные этапы

Перед началом внутренней отделки проводится определенная подготовка помещения. Особое внимание уделяется дизайну и реализации.Если помещение уже находится в эксплуатации, порядок работ будет зависеть от ранее выполненного утепления. Предлагаем вам посмотреть мастер-класс с фото отделки мансарды деревянного дома внутри, который включает в себя несколько этапов.


Подготовка помещения

Чтобы помещение было функциональным, нужно разобраться, когда целесообразно устраивать чердак в деревянном доме. Фото реализованных проектов говорят о том, что предпочтение отдается постройкам с покатой крышей: один скат оставляют плоским, другой делают крутым.

Определена необходимость проведения теплоизоляционных работ. Если на этапе строительства дом не был утеплен снаружи, утеплитель укладывается изнутри в крышу и стены.


Установка каркаса

Отделка мансарды начинается с установки каркаса. В зависимости от веса используемых материалов предпочтение можно отдать деревянному или металлическому каркасу. Для работы потребуется:

При установке металлического каркаса необходимо также подготовить нож.После разметки и обрезки элементов конструкции по размерам, по всему периметру прикрепляются направляющие. Вертикальные профили крепятся через каждые 0,6 м саморезами.


Деревянные балки перед установкой тщательно просушивают. Проверяется их качество: поверхность не должна быть черной, синей, заплесневелой. Для замедления процесса гниения наносится специальный состав. Продолжается установка деревянных балок. Для крепления элементов используются саморезы.


Утепление и гидроизоляция

В качестве утеплителей жилых помещений могут использоваться различные материалы.При выполнении работ своими руками большой популярностью пользуется минеральная вата. Если гидроизоляционный слой уже был установлен на этапе кровли, утепление выполняется в следующей последовательности:

Фото Описание работы

Подготавливаем достаточное количество минеральной ваты необходимой толщины в зависимости от расположения дома с мансардой.

Определяем расстояние между элементами стропильной системы.

Нарезаем утеплитель по размеру.

Для образования прямой линии реза стоит использовать шаблон, которым может быть доска или фанера подходящей формы и размера.

Отступив от края 5 см, делаем разметку на Т-образный крепеж для металлических направляющих.

Размечаем места крепления Т-образных креплений. Они должны располагаться через каждые 40 см.

Крепим Т-образные направляющие, тщательно контролируя их пространственное положение.

Устанавливаем металлический профиль, проверяем качество его крепления, затем снимаем.

Между балками кладем минеральную вату. Между кровлей и слоем утеплителя должен быть зазор для обеспечения естественной вентиляции.

Для улучшения качества теплоизоляции поверх толстого слоя утеплителя укладываем минеральную вату меньшей толщины.

Установите на место металлические направляющие.

К каждой металлической направляющей прикрепляем двусторонний скотч.

Вырезаем пароизоляционный материал, который будет крепиться к металлическому профилю с помощью двухстороннего слоя.

Снимите защитный слой с ленты.

Распределяем материал равномерно по всей поверхности кровли, закрепляя скотчем.

Сверху дополнительно приклеиваем слой скотча, прикатывая и прижимая валиком.

На стыке откоса и стены закрепляем материал скобами.

Таким же образом выполняем утепление стен и фронтонов.

Артикул

Чердак — это не просто чердак. В зависимости от потребностей и площади мансардного этажа можно оборудовать бильярдную, уголок для чтения или рукоделия, детскую или игровую, спальню или ванную комнату, тренажерный зал или гардеробную, гостевую или офис.

Начало перепланировки чердачного помещения

Идеи дизайна мансардного этажа

прекрасно смотрятся на фотографиях, но многие домовладельцы сомневаются, что они могут достичь таких же потрясающих результатов. Чтобы не ошибиться и не тратить бюджет на ремонт и перепланировку, нужно действовать последовательно.

С помощью этих советов вы сможете создать современное и функциональное пространство. Следует отметить, что кровля потребует дополнительной тепло- и гидроизоляции, что является значительным вложением средств.Однако за счет этого значительно уменьшатся теплопотери в доме.

Как выбрать цветовую схему

Выбор цвета мансардного этажа основан на тех же принципах, что и выбор отделки для других помещений. Однако следует учесть несколько моментов. Наклонные окна создают специфическое освещение, направленное под определенным углом. Это необходимо учитывать при планировании интерьера. Для маленьких окон используются светлые тона. Яркие аксессуары, необычная мебель или выразительные узоры на домашнем текстиле станут выразительными акцентами.

В помещениях с большими окнами целесообразно использовать темный цвет. Хорошо смотрятся сочетания контрастных тонов, в том числе классическое сочетание черного и белого, но темные оттенки не должны доминировать. Лучше избегать обоев с крупногабаритным рисунком. Небольшой узор сделает комнату визуально больше.

Для больших чердачных помещений с хорошим освещением хорошим решением могут быть натуральные материалы, такие как дерево, кирпичная кладка или декоративная штукатурка. Если стены оформлены в насыщенных тонах, мебель и текстиль должны быть светлых оттенков.

Как выбрать мебель для мансардного этажа

В первую очередь выбор меблировки будет зависеть от функционального назначения комнаты: это будет спальня, детская или кабинет. Стиль мебели следует подбирать в соответствии со стилем интерьера и общей концепцией, чтобы все выглядело гармонично.

Мансарда может стать необычайно уютным уголком. Но обустроить его намного сложнее, чем обычное помещение со стандартной планировкой.Это касается не только декоративной отделки, но и предметов интерьера. Основная проблема в том, что на чердаке обязательно должны быть наклонные стены, образованные скатами крыши. Обычно скаты крыши образуют две наклонные стены, но в случае сложных конструкций крыши их может быть и больше.

Очень необычно смотрятся покатые стены. Но при этом они образуют множество труднодоступных уголков в помещении. Поэтому стандартная обстановка с трудом умещается в разбитом пространстве чердака. Выбор и расстановка мебели в этом случае будет зависеть от уклона крыши и высоты стен мансарды.В этом случае важно учитывать угол наклона стен, чтобы расставить мебель максимально удобно.

Возле небольшой стены высотой 150 сантиметров можно разместить мягкую мебель, кровать, комод или тумбочку с телевизором, низкие полочки. Можно поставить столик вплотную к стене высотой 75 сантиметров. Только учтите, что нужно выбирать модели со столешницей шириной не менее 90 сантиметров, тогда наклонная стена не будет нависать над головой.

Лучшим выбором меблировки мансарды будет самодельная мебель или мебель на заказ. Шкафы и другие предметы интерьера, рассчитанные точно по размеру и изготовленные на заказ или своими руками, с филигранной точностью впишутся в сложные конструктивные элементы помещения. Это позволит максимально использовать доступное пространство.

Самый простой и быстрый вариант — построить мебель из гипсокартона и стальных оцинкованных профилей. Такая конструкция практически не увеличивает нагрузку на перекрытия, а также позволяет легко прокладывать электрические кабели и вентиляционные трубы.

Если предполагается достаточно интенсивная эксплуатация помещения, то шкафы лучше собирать из опилок на несущем каркасе из деревянных брусков. Полки можно оставить открытыми или повесить дверцы.

Основной принцип при обустройстве мансарды:

  • Максимально используйте доступное пространство, создавая иллюзию легкости и не загромождая и без того сложное пространство ненужными предметами.
  • Избегайте больших и громоздких предметов, особенно если комната не очень большая, поскольку они визуально уменьшают пространство.Не ставьте предметы мебели близко друг к другу.
  • Сделайте акцент на функциональности и эргономичном дизайне и подумайте о простоте очистки.

Встроенные шкафы и полки — хорошая идея для более эффективного использования пространства.

Идеи дизайна мансарды

Стиль играет важную роль в визуальном восприятии комнаты и том, насколько комфортно в ней находиться. Дизайн интерьера следует выбирать исходя из личных предпочтений и с учетом функционального назначения помещения.Также важно использовать различные аксессуары, формирующие единый стиль.

Разнообразие стилевых решений дает множество возможностей для создания настоящего шедевра. Наиболее популярными стилями мансардных комнат являются прованс, шебби-шик, лофт, современная классика, минимализм, модерн, скандинавский и морской стили .


Минимализм в интерьере мансарды

Каждый стиль имеет свои особенности и может сыграть на специфике мансардного этажа.Неоштукатуренные кирпичные стены, бетон, необработанные деревянные элементы станут отличной основой для интерьера в современном стиле loft .

Смесь брутальных материалов с грубой структурой станет основой сдержанного и оригинального интерьера.

Мансарда может быть оформлена в разных стилях. Благодаря тому, что он отделен от остальных комнат, вы можете выбрать концепцию дизайна, которая сильно отличается от остальных комнат.

Варианты устройства мансардного этажа

Чердак можно использовать гораздо разумнее, чем для хранения ненужного хлама.Чердак можно превратить в функциональное и комфортное пространство, тем самым повысив ценность дома и полезную площадь.

Спальня

Обустройство спальни на чердаке — отличное решение. Стены, уходящие в потолок, создают особый комфорт и чувство защищенности. Кроме того, при условии, что площадь позволяет, спальню можно оборудовать другими функциональными зонами (рабочей зоной или гардеробной).

Для создания романтической атмосферы лучше всего расположить кровать напротив мансардного окна.

Это позволит вам насладиться великолепным видом на небо. Кровать оптимально разместить в центре комнаты, чтобы потолок не свешивался над головой.

Кроме того, на чердаке есть все возможности для кровати с балдахином. Спальня на чердаке — это возможность создать уютную комнату, где можно расслабиться после тяжелого рабочего дня.

Домашний офис

Мансарда идеальна для обустройства рабочего кабинета или домашнего кабинета. Это позволит вам выйти на пенсию и поработать в непринужденной обстановке, не отвлекаясь.

В конце концов, чердак отделен от остального дома. Кабинет может быть оборудован встроенными шкафами и столом с фигурной эргономичной столешницей. Кроме того, даже в небольшом помещении дополнительно уместится зона отдыха с небольшим диваном и телевизором.

Спортзал

Если фитнес — это любимое времяпрепровождение, то место на крыше — идеальное место для создания тренажерного зала. Перед принятием окончательного решения следует убедиться, что пол выдержит повышенную нагрузку, а площадь позволяет разместить все необходимое оборудование и предоставить место для тренировок.

Дети

Это один из лучших вариантов обустройства мансарды. Маленькие члены семьи будут бесконечно счастливы, а разбитое пространство комнаты обеспечит обильную пищу для фантазий и разгул детских фантазий.

Если вы выберете этот вариант, нужно подумать о дополнительной звукоизоляции. Сложное геометрическое пространство мансарды позволяет организовать место для хранения игрушек, спальные места, игровую зону.

Если вы сделаете мебель на заказ, ни один сантиметр полезной площади не будет потерян.

Шкаф

Если вы вдруг обнаружите, что в шкафу не хватает места для вашей одежды, чердак может стать идеальным местом для создания роскошной гардеробной.

В этом случае шкафы лучше размещать у высоких стен, а модульные системы хранения — у низких.

Централизованная гардеробная на чердаке — отличное место для хранения одежды, обуви и аксессуаров. Асимметричные архитектурные особенности помещения легко обыграть, организовав удобную систему хранения вещей.

Домашний кинотеатр

Если чердачное помещение достаточно большое, то неиспользуемое пространство можно превратить в домашний кинотеатр. На фронтоне установлена ​​плазма с большой диагональю.

Это отличная идея, особенно когда потолок прямоугольный. Помещение можно украсить афишами фильмов, а потолок можно украсить звездами для создания соответствующей атмосферы.

Бильярдная

Если площадь позволяет, под крышей можно устроить бильярдную.Если в центре комнаты поставить бильярдный стол, то возле мельницы можно поставить барную стойку с высокими стульями. При правильном зонировании может остаться место для небольшого дивана.

Ванная

Обустройство санузла на чердаке требует сложных инженерных коммуникаций. Поэтому такую ​​перепланировку нужно продумать еще на этапе строительства дома.

Архитектурная асимметрия чердака может быть использована творчески и превращена в вашу собственную спа-зону.

Дизайн и обустройство мансарды превратят это пространство в уголок для работы и творчества или общую зону отдыха. Рациональное использование мансарды особенно важно для семей, состоящих из нескольких поколений с разным распорядком дня.


Многие из нас в детстве мечтали иметь свою комнату на чердаке дома. Чердак (чердак) воспринимается нами как уединенное, уютное и даже немного загадочное место. Наверное, не зря творческие люди (скульпторы, художники, писатели) любят устраивать свои мастерские на чердаке.

Часто многие используют чердак как подсобное или складское помещение. Это самый стандартный и, в общем, не интересный вариант.

Действительно, за счет мансардного пространства можно значительно расширить жилую площадь дома или квартиры. Детская, бильярдная, тренажерный зал, кабинет, спальня, санузел — все эти комнаты могут располагаться на чердаке и хорошо впишутся в интерьер дома в качестве дополнительного этажа. Все зависит только от вашей фантазии и имеющегося места.

Для комфортного доступа на мансардный этаж часто используют компактные складные или раздвижные лестницы. Их используют для экономии места на нижнем этаже. Но, если такая задача не стоит, то отличным вариантом будет стандартная, стационарная с небольшим уклоном или винтовая лестница. Это также будет безопасно для детей и пожилых людей.

Неважно, делаете ли вы чердак на старом чердаке или в квартире под крышей, в любом случае стоит обратить внимание на некоторые особенности при ремонте и дизайне таких помещений.Скошенные стены и окна, потолок с уклоном и разной высотой требуют соблюдения некоторых правил при оформлении мансарды.

Изначально чердак представлял собой темное и мрачное помещение. Изменить ситуацию можно, установив специальные мансардные окна, которые превратят его в самое яркое и освещенное помещение, наполнят естественным светом. Дизайн мансарды для любых целей тесно связан с расположением окон. Вам нужно максимально использовать естественный свет, а также подчеркнуть виды из панорамных окон.

Важно правильно подобрать шторы для мансардных окон. Благодаря особому дизайну их изготавливают на заказ, например, в виде плотных рулонных штор или специальных гофрированных штор. В большинстве интерьеров управление этими шторами осуществляется дистанционно, что очень удобно.

Мебель на заказ. Чаще всего на чердаке наклонные потолки, что затрудняет рациональное использование пространства при установке шкафов-купе. Идеальным решением будет использование корпусной мебели и шкафов-купе, которые изготавливаются на заказ и могут быть любых размеров и форм.

Грамотная расстановка мебели. На мансарде небольшого размера стоит использовать минимальное количество самой необходимой мебели. А правильная расстановка зрительно расширит комнату и создаст ощущение свободного пространства.

В спальне дизайнеры советуют ставить кровать изголовьем к низкой части стены. Таким образом, ваш взгляд всегда будет направлен в сторону расширяющегося пространства. Вы всегда можете заснуть, глядя на звездное небо, и проснуться с первыми лучами солнца нового дня, если разместите свою кровать под наклонным окном.

В детской следует расставить мебель немного иначе. Кровать рекомендуется располагать вдоль высокой стены. Если позволяет высота, то можно сделать игровую зону, а чуть выше нее сделать так называемую кровать-чердак. Ставьте низкую мебель возле низких стен для хранения игрушек.

Обустроить на чердаке ванную комнату или кухню немного сложнее. Без строителей и проектировщиков здесь, скорее всего, не обойтись, так как необходимо проводить коммуникации, а также укреплять пол от дополнительных нагрузок.

Чтобы подчеркнуть необычную форму окна, необязательно тратить много денег и сил — достаточно использовать обычную штору (органзу) и дополнительный карниз под оконный проем. Теперь к ней можно легко прикрепить нижний край шторы или занавески.

Квартира в Познани раньше была мансардой. Студия Cuns разработала интерьер с использованием старой кирпичной кладки и деревянных потолочных конструкций бывшего лофта.

Основная идея заключалась в организации свободного пространства и отсутствии больших внутренних стен. Интерьер выполнен в скандинавском стиле с элементами стиля лофт. Ранее мрачное чердачное пространство теперь наполнено светом, уютно и современно. Кухня, ванная и небольшая столовая органично вписываются в интерьер, благодаря практически полному отсутствию стен и нейтральной цветовой гамме.

Завершился долгожданный ремонт: сырая и темная комната под крышей дома превратилась в теплую.Осталось справиться с самой интересной и креативной задачей — придумать красивый и стильный дизайн мансардного этажа. Подбор предметов интерьера, декора, штор, мебели, аксессуаров и других составляющих будущего интерьера — это действительно увлекательный процесс. Однако многие из нас растеряны и долго не могут определиться с главным вопросом: в каком стиле оформить комнату, и как развить ее по-настоящему? Мы готовы вам помочь и предложить массу отличных вариантов! Здесь вы увидите, насколько необычным может быть дизайн мансарды, фото из нашей галереи были выбраны специально для этого.Кроме того, вы получите готовые рекомендации профессиональных дизайнеров, научитесь различать самые актуальные стили, получите массу идей и посмотрите видео с пошаговой инструкцией, как украсить чердак своими руками.

Самая красивая мансарда: идеи оформления на фото

Дизайн мансардной комнаты начинается … нет, не с рулона обоев и не с ведра с краской. Если все сделано правильно, все начинается с проекта. И рисовать будущий интерьер лучше не в фантазиях, а на мониторе компьютера или листе бумаги, как вам удобнее.Прежде чем приступить к моделированию и проектированию, необходимо определить несколько важных моментов:

  • Назначение будущей комнаты;
  • Общая концепция дизайна, то есть стиль;
  • Следует подчеркнуть преимущества компоновки;
  • Недостатки макета, которые нужно скрыть.

Назначение помещения не так напрямую связано со стилем, как многие думают. Что касается спальни, она не обязательно должна быть романтичной, нежной и пасторальной. А кабинет, в свою очередь, не обязательно должен выглядеть как минималистичный офис.Все зависит только от ваших вкусов и предпочтений. Ниже вы видите самые неожиданные, удачные и разнообразные идеи мансардного этажа.

Сложные и красивые мансардные крыши, например, двускатные ломаные, оставляют хозяевам простор для воплощения самых смелых идей. Но даже в очень скромном пространстве можно создать настоящую сказку. Площадь и размеры комнаты не имеют решающего значения при выборе стиля, но они имеют большое значение при выборе цвета и отделки стен, пола и потолка.С помощью фактуры, цвета и света можно легко выделить достоинства мансардного помещения, а также скрыть его недостатки. Фотография ниже — яркое тому подтверждение.

Какие негативные моменты планировки чаще всего вызывают беспокойство у владельцев мансардных помещений? Это, конечно же, низкий потолок или его полное отсутствие, а также небольшие окна, из-за которых комната выглядит как темный чердак.Зрительно приподнять потолок можно, оштукатурив или покрасив в очень светлый оттенок, при этом оформив стены и пол в более темный цвет.

Чтобы украсить спальню на чердаке с низким наклонным потолком, используйте самые светлые оттенки, а стены и пол сделайте темнее

Маленькие окна можно сделать своеобразной изюминкой мансардного помещения, если украсить их оригинальными шторами. Использование пышных и широких штор с целью «оптической иллюзии» — не лучший вариант.Это с большей вероятностью приведет к эффекту беспорядка. Постарайтесь лучше украсить окна римскими или рулонными шторами.

Как сделать мансардные окна аккуратными, красивыми и функциональными с помощью рулонных штор

Дизайн мансарды в стиле прованс, лофт, шале и кантри

В каком стиле сейчас модно оформлять мансарду? Ответим так: есть дизайнерские направления, которым чаще всего руководствуются при отделке чердачных помещений, и это не случайно. Ведь то, что действительно хорошо и красиво, никогда не выходит из моды.Один из самых ярких примеров актуальности на все времена — интерьер мансарды в стиле прованс. Этот стиль пришел к нам, как следует из названия, с юга Франции. В этот момент ваше воображение должно быть услужливо нарисовало вам цветущие зеленые луга, виноградники и ароматные заросли лаванды. Действительно, пленительный южный колорит французской провинции Прованс дал название этой популярной во всем мире дизайнерской тенденции.

Интересно Для стиля прованс характерно использование искусственно состаренной мебели, выбеленного солнцем дерева и цветов летнего пейзажа: травянисто-зеленого, лимонного, небесно-голубого, лавандового и василькового оттенков.

Номер оформлен в провансальском стиле с оттенками лаванды и слоновой кости

Кстати, мансарда в стиле кантри — это тот же Прованс, но по-американски. Здесь деревенская романтика выражается в грубой неокрашенной деревянной мебели, клетчатых скатертях и покрывалах, а также ковбойской атрибутике.

Вариант оформления лофта в традиционном стиле кантри: мебель из массива, керамика, сельскохозяйственные инструменты

Еще одна разновидность провинциального стиля — альпийское шале.Само слово «шале» означает деревянную горную хижину с сильно выступающим фронтоном второго этажа, благодаря чему у входа не скапливается снег. Непременным атрибутом мансарды в стиле шале являются: камин, деревянные потолочные балки, кожаная мебель, охотничьи сувениры на стенах, множество красочных подушек на диванах, вышитые вручную скатерти и салфетки.

Чердак деревянного дома в стиле альпийского шале: стропила и балки, текстильные абажуры для светильников, клетчатые диванные подушки

Отойдем от сельской местности и обратимся в современный мегаполис.Кто-то находит суровые городские пейзажи интересными и привлекательными и стремится превзойти их при оформлении мансарды. Наверняка многие из вас слышали словосочетание «чердак», но не многие понимают его значение.

Модная идея оформления мансарды в стиле лофт: отделка стен под кирпич, обилие металлоконструкций, индустриальные светильники

Интересно Стиль лофт иначе называют «вывернутым наизнанку домом». Это когда стены жилого помещения отделываются как фасад здания: кирпичная кладка, серый бетон.И все коммуникации, вентиляционные каналы, трубы выставлены на обозрение.

Как оформить мансарду в классическом, японском и английском стиле

Старая добрая классика никогда не теряет своей актуальности. Так чердачные помещения, особенно спальни и гостиные, часто оформляются в классическом стиле. Такое решение позволит с наибольшей уверенностью ожидать, что интерьер покажется удачным большинству домочадцев и гостей дома. Дизайн мансарды в классическом стиле представлен на фото ниже.

Классическая спальня в мансарде: подиум с подсветкой, розовые и золотые тона, изысканная кованая рама вокруг зеркала

Если вы всегда восхищались творчеством сэра Артура Конан Дойла и готовы часами наслаждаться интерьером квартиры Шерлока Холмса на Бейкер-стрит, ваш выбор — чердак в английском стиле. Для этого дизайнерского направления характерна массивная лакированная мебель в темных тонах, напольные часы, клетчатые коврики насыщенных темных цветов: зеленого, синего, бордового, коричневого, терракотовых оттенков.

Мансардный декор в английском стиле: темная лакированная мебель, множество старинных картин на стенах, одеяло, подушки, торшеры и статуэтки

Не менее красочно и стильно выглядит мансарда в восточном стиле: японская, китайская. Кстати, японский стиль оформления интерьеров остается удивительно популярным в нашей стране, хотя практика показывает, что не все люди чувствуют себя комфортно в атмосфере строгого минимализма и умеют поддерживать в таком помещении безупречный порядок.

Необычная идея для мансарды: обставить ванную комнату в японском стиле, где ванна расположена в полу, как у офуро

Еще одно интересное стилевое направление, на этот раз никак не связанное с конкретной нацией или народной культурой, — это морской стиль. Мы решили упомянуть об этом здесь, ведь морская тематика прекрасно гармонирует с нестандартной планировкой мансарды. Мансарда в морском стиле смотрится очень органично, ведь помещение с низкими потолками и небольшими окнами легко превратить в своеобразную корабельную каюту.

Пример чердачного помещения в морском стиле: якорное окно, веревочная лестница и плетеный гамак

Отделка мансардных окон, стен и потолка

Изготовление мансарды на даче своими руками — занятие увлекательное, особенно если вы уже определились с общей концепцией и вносите последние штрихи. Одним из таких штрихов является оформление мансардных окон шторами. Выше мы уже упоминали, что в этом процессе необходимо проявить чувство меры, так как сложный интерьер с наклонными потолками легко может испортить слишком громоздкие и неаккуратные шторы.Ниже вы можете увидеть, как красиво может выглядеть.

Красивое оформление окон в спальне на чердаке занавесками: мотив узора повторяется в покрывале на кровати

Предлагаем вашему вниманию замечательный видеоролик об отделке мансарды в модном эко-стиле, то есть с использованием натуральных материалов и подчеркнув неповторимый колорит настоящей природы в вашем доме.

Многие привыкли рассматривать чердак как некое второсортное помещение, или подсобное назначение, из которого очень сложно сделать что-то стоящее.Что ж, красиво обустроить интерьер второго этажа мансардного типа действительно сложно, так как это помещение имеет нестандартные габариты и обычно страдает недостатком естественного света. Однако современные дизайнеры предложили немало интересных идей и рекомендаций, как красиво оформить интерьер мансарды. Если вы хотите узнать, насколько стильной и функциональной может быть современная мансарда, фото в нашей статье, которых насчитывается более двух десятков, наглядно продемонстрируют это и вдохновят на обустройство собственного уютного уголка под крышей.

Интерьер мансарды деревянного дома и коттеджа на фото

Загородные дома и коттеджи из натурального дерева отличаются особым деревенским колоритом, к тому же в них удивительно гармоничная и уютная атмосфера, поэтому количество любителей деревянных построек с годами не уменьшается. Интерьер мансарды на даче обычно обустраивают таким образом, чтобы подчеркнуть провинциальный шарм деревянного дома. Сделать это можно с помощью подходящей мебели, сувениров, картин, текстиля и других предметов декора.Однако уютный интерьер мансарды загородного дома начинается не с мебели и штор, а с правильного освещения.

Важно! Красивый и уютный чердак (фото ниже подтверждают это) невозможен без хорошего естественного освещения. Поэтому на первом этапе ремонта позаботьтесь об установке дополнительных мансардных окон между стропилами, если из главного окна не хватает света.

Обычно интерьер загородной мансарды оформляется с использованием большого количества натуральных материалов.Пол и стены, а иногда и потолок зашивают деревянной вагонкой, блоком с домиком или имитацией бруса. Здесь вы можете узнать подробнее об установке облицовки на чердаке. Мебель также выбирают из натурального дерева. В загородных интерьерах прекрасно смотрятся предметы домашнего обихода из ротанга и бамбука: столы, плетеные кресла-качалки, корзины для хранения одежды. Также предпочтительны натуральные ткани для штор и покрывала, такие как хлопок, лен или шерсть. Шкуры животных, одеяла и другие атрибуты охотничьего быта очень органично вписываются в интерьер мансарды, смотрите фото ниже.

Внутреннее убранство мансардного этажа не обязательно должно быть наполнено деревенскими пастырскими мотивами. Большинство современных владельцев скажут вам, что этот прием хоть и очень удачный, но уже приелся. Предлагаем вам отдельно. Можно разработать очень современный, стильный и функциональный интерьер мансарды, самые интересные варианты представлены в фотогалерее выше. Несмотря на то, что это помещение редко бывает просторным, используя приемы зонирования пространства, можно придать ему совершенно другой вид.И для этого вовсе не обязательно разделять интерьер на части с помощью перегородок или ширм. Намного эффективнее использовать оригинальное освещение.

Idea Подчеркните отдельные участки внутреннего чердака с помощью другой цветовой отделки, вставки обоев с рисунком, большой картины или декоративного освещения. Таким образом, вы можете выбрать кровать, рабочую зону или зону отдыха.

Фото пример зонирования деревянного чердака с использованием ниши, отделки натуральным камнем и подсветки на потолочных балках

Лучшие интерьеры мансардных комнат: спальня, детская, гостиная

Идея обычно приходит к нам в том случае, если семье нужна еще одна отдельная спальня.Лучше всего для таких целей подходит небольшая комната под крышей дома. Даже очень скромный интерьер можно сделать уютным и красивым, если правильно использовать пространство. Главный элемент любой спальни — кровать — необходимо разместить так, чтобы с нее можно было свободно вставать, не ударяясь головой о потолок. Если между стропилами чердака есть наклонные окна, под них можно поставить кровать, чтобы любоваться облаками и звездами.

Совет Установите кровать изголовьем к самой нижней части стен и ближе к середине комнаты.Тогда комната не будет «давить» на вас, и с кровати будет удобно вставать.

Красивый интерьер мансардной спальни с функциональной мебелью и удачным расположением кровати с изголовьем к окну

Под удачным подразумевается не только правильное расположение кровати, но и грамотное использование свободного пространства у стен для организации мест хранения вещей. Обычная корпусная мебель редко помещается в такое помещение из-за покатого потолка. Единственный выход в этом случае — изготовить или заказать встроенную мебель по своим меркам.Тщательно продуманный интерьер спальни с мансардной крышей позволит убрать специальные шкафы и полки для хранения одежды, постельного белья, косметики, книг, сувениров и других атрибутов спальной жизни.

Пример, как удачно можно расставить мебель на небольшой чердаке загородного дома при обустройстве спальни

Под крышей дома можно создать уютный уголок не только для себя, но и для своих детей. Чтобы спланировать оригинальный интерьер детской комнаты на чердаке, нужно проявить фантазию, отказаться от стереотипов и довериться своему чутью.Ведь только вы знаете, какой ваш ребенок хочет видеть свою спальню. Многое зависит от возраста, пола и предпочтений будущей маленькой хозяйки или хозяйки. Помимо спального места вам, скорее всего, потребуются удобные ящики для игрушек и одежды, полки для книг, письменный стол и уголок для игр.

Как ярко и красиво оформить чердак внутри, чтобы получилась полноценная спальня и игровая комната для малыша

Если в семье двое детей, а особенно если они разнополые, задача по планировке интерьера мансарды для них становится во много раз сложнее.Даже у малышей есть потребность в личном пространстве, а когда его очень мало, как в случае детской на чердаке, может быть очень сложно правильно очертить интерьер.

Идея Если у вас двое разнополых детей, поделите чердак пополам ровно посередине с помощью небольшой перегородки из гипсокартона, а получившиеся половинки комнаты расположите в соответствии с пожеланиями ваших детей.

Вид на чердак изнутри, разделенный на отдельные зоны для мальчика и девочки с помощью перегородки из гипсокартона

Интерьер мансардной комнаты для подростка обычно проектируется с учетом вкусов и увлечений хозяина.В таком помещении важно организовать комфортное рабочее место с хорошим освещением, где ребенок может делать уроки. Кроме того, вам наверняка понадобятся специальные полки или стеллажи для хранения книг, компакт-дисков, спортивного инвентаря, если подросток ведет активный образ жизни.

Уютная и стильная мансардная комната в синих и фиолетовых тонах для мальчика-подростка, увлекающегося хоккеем

Гостиные на чердаке оборудуются сравнительно редко, ведь интерьер такого помещения должен быть представительным, просторным и функциональным.Однако если мы говорим о квартире мансардного типа, то других вариантов, кроме организации гостевой комнаты под крышей, просто нет. Здесь главное — постараться не загромождать пространство многочисленными деталями и максимально эффективно использовать каждый уголок. Ограничьтесь установкой дивана, журнального столика и небольшого встроенного шкафа, а лучше выбрать плоский телевизор и повесить его на стену.

Классическая гостиная с мансардными окнами, светлыми обоями и выигрышным сочетанием темного дерева и светлой мягкой мебели

Такие снимки наглядно подтверждают, что скромная площадь не является препятствием для создания красивого интерьера мансарды, какую бы комнату вы ни решили там обустроить.

Как выглядит современная мансарда: необычный стиль

Интерьер мансардного помещения можно оформить в одном из популярных стилей, чтобы каждая деталь идеально вписывалась в общую концепцию. Такой подход является своего рода «высшим пилотажем», он самый трудоемкий и затратный, но результат того стоит. Наш материал «» специально посвящен этому вопросу. А вот и предлагаем вам взглянуть на стиль, в котором чаще всего оформляется мансарда, фото ниже покажут лучшие образцы интерьеров.

Спальня на чердаке, оформленная в популярном стиле Прованс, со светлой мебелью, мягкими зелеными тканями и настенными фресками

Стиль прованс пользуется большим спросом, так как идеально подходит для небольших уютных комнат под крышей дома. Французский Прованс — брат-близнец всем известного стиля кантри. Однако к обшарпанной и побеленной деревянной мебели и отделке из натурального камня добавляются резные и кованые элементы, яркие и легкие растительные орнаменты, словно уносящиеся в солнечное лето.Еще одна вариация на тему провинциальной романтики — альпийское шале. Этот стиль проявляется в гобеленах, коврах, ручной вышивке, деревянных балках на потолке и незаменимом камине.

Интерьер мансардной гостиной деревянного загородного дома, оформленной в стиле шале с камином, кожаной мебелью и диванными подушками

Обновлено: 2020.06.27

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

идей, как переоборудовать чердак с двускатной крышей | Руководства по дому

Многие домовладельцы обращают внимание на свои чердаки, когда хотят добавить в свой дом готовую жилую или складскую площадь.Чердаки в домах с крышами, поддерживаемыми высокими стенами, известными как фронтоны, обладают одним из самых потенциальных возможностей, потому что фронтоны создают вертикальное пространство на чердаке.

Хранение

Двускатные стены на чердаке дают прекрасную возможность добавить на чердак кладовую в полный рост. Постройте нестандартные стеллажи на двускатной стене, при необходимости спроектировав их вокруг существующих окон. Сделайте еще один шаг вперед, создав индивидуальные шкафы для мебели, которые впишутся в пространство. Постройте шкаф в углу, обрамив две стены и привязав их к существующему обрамлению чердака, или обрамите большую гардеробную у двускатной стены.Не упускайте из виду пространство под карнизом на чердаке. Там, где крыша спускается к полу, соорудите коленную стену в нескольких футах от карниза и ниши для шкафов или полок в ней.

Спальня

Размещение кровати размера «queen-size» или «king-size» перпендикулярно фронтальной стене может быть идеальным решением для вашего чердака. Прикроватные тумбочки можно разместить с любой стороны, где потолок может быть ниже. В зависимости от размеров вашего чердака и ваших потребностей вы можете предпочесть разместить детскую кровать у фронтальной стены параллельно ей, создав уютный уголок для сна.

Семейный номер

Чердаки с остроконечными крышами также могут быть преобразованы в большие пространства для семейных собраний, игр и отдыха. Храните игрушки на чердаке под карнизом. Повесьте телевизор на двускатной стене или поместите его ниже в пространстве под карнизом. Если ваша семейная деятельность особенно шумна, подумайте о том, чтобы заполнить ниши между балками пола надутой изоляцией и застелить пол ковровым покрытием. Это сведет к минимуму шум в помещениях ниже.

Ванная комната

В зависимости от того, сколько чердачного пространства вы хотите выделить для своей ванной комнаты, вы можете соорудить стоячий душ у фронтальной стены или разместить ванну у фронтальной стены под окном.Другие варианты включают в себя размещение низкопрофильной ванны под карнизом чердака. Планируя свою ванную комнату на чердаке, подумайте о том, чтобы разместить ее прямо над ванной или кухней этажом ниже. Ограничив расстояние от старой сантехники до новой, вы минимизируете расходы.

Ссылки

Биография писателя

Мэтт Браун профессионально пишет более 15 лет. Он делится со своими читателями своим опытом ремонта дома и проектов «сделай сам».Браун получил степень бакалавра искусств в области коммуникаций в Marist College в Покипси, штат Нью-Йорк.

Идеи дизайна интерьера Превращение чердаков в современные интерьеры

Мансардные комнаты идеально подходят для экономии места и использования пространства для небольших домов. Чердачные помещения увеличивают жилые площади, создавая яркие и функциональные комнаты — домашние офисы, детские игровые комнаты, гостевые спальни, притоны, медиа-комнаты и мастерские. Последние тенденции в дизайне интерьера приносят красивые и современные идеи для преобразования подвалов и чердаков, захламленных кладовых в прошлом и создания удобных и стильных жилых пространств.Дизайн лофта восхищает, расширяя домашние интерьеры и увеличивая ценность дома.

Чердаки имеют наклонную крышу, опирающуюся на несущие стены под углом. Эти примитивные архитектурные решения открывают большие возможности для создания ярких небольших пространств со стеклянными стенами и мансардными окнами. Мансардное помещение может иметь неповторимую асимметричную форму за счет разной высоты противоположных стен. Эффектно и красиво смотрятся и симметричные конструкции комнат.

Спальня на чердаке красиво использует пространство под крышей

Дизайн и отделка спальни для девочек, светлые чердачные комнаты

Идеи для экономии места при оформлении спален на чердаке

Идеи дизайна мансардной комнаты

Дизайн спальни в мансарде с треугольными панорамными окнами и деревянными конструктивными элементами крыши

Двускатные крыши классические и простые.Мансардный интерьер имеет один или два ската, которые пересекаются наверху, создавая дополнительную высоту для дизайна интерьера без потолка. У некоторых домов крыши необычной геометрии. Этот тип крыши, предназначенный для чердаков, увеличивает пространство в помещениях, пропускает больше дневного света и добавляет оригинальные архитектурные элементы в привлекательный дизайн интерьера.

Дизайн детской спальни на чердаке с домиком для игр

Детские комнаты на чердаке белого, бирюзового, розового цветов

Идеи реконструкции чердака для создания красивых домашних офисов

Мансарды — это сказочные, уютные и игривые небольшие пространства.Современная архитектура и дизайн интерьера превращают их в спальни, детские, домашние кабинеты, игровые комнаты. Дизайнеры создают единое открытое пространство и используют уловку зонирования, чтобы улучшить его функциональность и общую привлекательность.

Современная ванная комната, идея дизайна мансардной комнаты

Чердак — это фантастическая возможность улучшить ваш дом, украсить его, добавить гостевую спальню или детскую спальню с другой ванной комнатой и повысить ее ценность, увеличивая жилые помещения. Недостаток места делает дома непривлекательными. Яркие, законченные чердаки — это практичные дополнения, которые меняют внешний вид дома.Номера в мансарде — это современная атмосфера и европейский шарм, которые вы можете добавить в свой красивый современный дом.

Спальня на чердаке, без спального места с окнами от пола до потолка комната с наклонными окнами

от Эны Русс
07.10.2018

Как двухскатная крыша с чердаком может сделать жизнь лучше • 333+ изображений • [ArtFacade]

Если вы мечтаете о красивом домике, в который будет приятно возвращаться после работы и где хочется проводить каждые выходные, то двускатная крыша с мансардой просто необходима в этом доме.Находиться в уютном помещении треугольной формы, когда на улице мрачно и холодно, — идеальное времяпрепровождение для всех. Маленькая кровать, мини-холодильник, ноутбук — и верхняя часть дома превращается в ваш личный рай.

Здание с мансардой на фото выглядит бесконечно стильно, в каждой детали чувствуется особый вкус. Преобладающий в доме черный цвет прекрасно сочетается с белым, что делает здание элегантным. Фасад дома дополнен растениями.Лучше всего, если это будут пальмы, потому что тогда монастырь выглядит как оазис. Зелень может быть в больших горшках, подобранных в соответствии с общим стилем постройки.

Стропильная двускатная крыша с мансардой — это перекрытия под крутым скатом и непередаваемое ощущение комфорта в любом уголке дома. Внутри комната будет выглядеть еще более необычно, чем снаружи. Многое, конечно, зависит от отделки, но если в ваши планы входит стропильная система двускатной крыши с мансардой, тогда неплохо будет отделать интерьер деревом.Естественность и естественность — то, что позволит расслабиться в таком доме, вызовет желание заварить чашку какао и забыть о сюжете интересной книги в любимом кресле.

Милан Кундера однажды сказал: «Человек, мечтающий покинуть место, где он живет, явно несчастен». Разве это не повод сделать свой монастырь местом, где все подарит ощущение счастья?

Двускатная крыша с мансардой своими руками — довольно сложная идея, но, создав проект самостоятельно, можно воплотить в жизнь любые задумки.Внизу конструкции можно установить небольшой бассейн. В нее будет приятно окунуться с утра, охлаждая тело в жаркую погоду. Уместно смотрятся на воде плетеные стулья и очень маленький столик. В него точно поместятся две чашки кофе и несколько круассанов или тарелка свежих фруктов.

Двускатная крыша с мансардой: как все выглядит внутри?

Вариантов, как украсить дом с двускатной крышей и мансардой, десятки. А какие особенности будет иметь интерьер самой мансарды? Как сделать эту комнату красивой и практичной одновременно? Стоит сразу учесть, что стандартная мебель вряд ли поместится в такое пространство.Например, типовой прямоугольный шкаф можно разместить только ровно посередине комнаты. Гораздо интереснее идея установки потолков и шкафов, стены которых точно совпадают с углом наклона крыши.

Если на чердаке вы планируете заниматься творчеством или учиться, уместным будет стол с удобным креслом. Его следует устанавливать в месте, куда падают солнечные лучи. Таким образом, во время написания заметок или изучения французского языка вы получите максимальный охват, который повысит эффективность вашей работы.Вечером на чердаке под двускатной крышей свет будет идти от привлекательной объемной люстры с простым, но стильным дизайном. А у кровати на деревянной подножке следует поставить светильник, в котором регулируется яркость света.

Спускаемся в нижнюю часть здания и видим здесь плавное продолжение изображения всего дома. Дерево натурального цвета присутствует в оформлении стола, стульев и даже дивана с большими мягкими подушками. Эту природную красоту дополняют несколько вазонов.Зеленый всегда невероятно привлекательно смотрится в комнатах, в интерьере которых использовались преимущественно нейтральные тона. Извилистые ветви ампельной бегонии, например, иногда порадуют не только пышными зелеными листьями, но и очаровательным цветением.

Проект дома с двускатной крышей с мансардой должен включать креативные идеи как верхней части конструкции, так и нижней. Например, какой будет вид из окна, когда вы сядете на первом этаже и посмотрите романтический фильм по телевизору? А какое будет само окно? Панорамный — прекрасный вариант.Прямо через большое широкое стекло хорошо виден бассейн с водой. В комнату попадет огромное количество света и тепла.

Двускатная крыша с мансардой: очарование со всех сторон

Когда на землю опускаются сумерки, особый шарм приобретает дом, в котором есть односкатная мансарда (фото). Мягкий свет, льющийся из окон спальни, делает образ этого здания невероятно чарующим, нежным. Отдыхая на веранде в тёплое июльское 18:00, мне не хочется заниматься экраном телефона или планшета, ведь окружающие виды так прекрасны.Долгие размышления и тихие разговоры — вот чего стоит делать проект дома с двускатной крышей с мансардой.

Внутри дом украшен небольшими, но значимыми деталями для создания общего впечатления. Это небольшие нетипичные вещицы, которые занимают минимум места, но дарят максимум красоты. Пара миниатюрных горшочков с симпатичными суккулентами — это современный декор, ведь кактусы и другие представители этой группы растений уже давно не теряют своей популярности. Яркие картинки, словно пестрые пятна, выделяются на фоне черно-белого дизайна.А длинный светильник в деревянном корпусе с первых секунд нахождения в таком доме дает понять, что постройка не входит в разряд типовых.

Вспомните слова Шрека:
Ну дыра! А какой дурак здесь поселился?
Я. Это мой дом.
Ах, какой восторг! Просто прекрасно! У тебя потрясающий вкус. Это не типичное безликое здание.

Такие фразы точно не прозвучат в вашем монастыре, если это будет дом с мансардой, как на фото, и двускатной крышей.Правильно выбранное место для возведения такой конструкции — половина успеха. Гораздо приятнее выйти на веранду на закате, когда ваш дом окружен такими же постройками с элегантным фасадом или величественными горами.

23 Сравнение стилей, типов и конструкций крыш [Руководство с изображениями]

Мы бесконечно говорим о кровельных материалах, цветах, тенденциях и стоимости, но стиль крыши — это то, что на самом деле связывает все части вместе и составляет крышу. Стиль крыши сочетает в себе визуальные и структурные элементы, чтобы создать окончательный дизайн крыши, который подчеркнет привлекательность вашего бордюра и достигнет желаемой эстетики.Выбранный вами стиль крыши может полностью преобразить внешний вид вашего дома. Мы рассмотрим десятки стилей крыш, любимых архитекторами и строителями.

Открытый фронт

Когда кто-то рисует основную структуру дома, он, вероятно, думает об открытой двускатной крыше. На самом деле существует много разных стилей двускатных крыш, но открытая двускатная крыша, несомненно, самая узнаваемая. Открытая двускатная крыша, также называемая пирамидальной крышей, состоит из двух наклонных сторон, ведущих к точке на вершине ската, с открытыми треугольными сторонами и по крайней мере одного фронтона.Фронтон — это треугольное соединение стены, соединяющее два ската. Смотрите фото для справки.

Плюсы открытых двускатных крыш
  • Они просты в проектировании и подходят для большинства домов нового строительства.
  • Они очень доступны по цене благодаря простой установке и минимальному количеству материалов.
  • Высокий уклон позволяет легко стекать воду и снег.

Минусы открытых двускатных крыш
  • В суровую погоду с сильным ветром они могут быть подняты или полностью снесены.
  • Они довольно распространены и не подойдут, если вы ищете уникальный дизайн.

Фронтальный ящик

Очень похожа на базовую двускатную крышу с треугольными надставками на каждом конце двускатной конструкции, но с большим акцентом на треугольник. Каждая оконечная коробка будет остроконечной (закрытой). Некоторые конструкции коробчатой ​​двускатной крыши могут даже выглядеть как вторая секция дома поверх основной конструкции. Вы можете найти его в доме в стиле Кейп-Код или в любом другом доме с двускатной крышей.

Плюсы двускатных крыш
  • Более уникальный дизайн и конструкция, чем у двускатных крыш.
  • Легко установить окно на любом конце здания в треугольном конце.
  • Позвольте установить дополнительную изоляцию.

Минусы коробчатых двускатных крыш
  • Чувствительны к повреждениям от сильного ветра, например, двускатные крыши.
  • Может выглядеть громоздко в зависимости от стиля вашего дома.

Бедро

Вальмовая крыша — это такая крыша, у которой все скаты крыши наклонены вниз.Они похожи на вашу базовую двускатную скатную крышу, но спереди и сзади или по бокам также есть наклон. Чтобы представить себе это, дом квадратной или прямоугольной формы будет иметь шатровую крышу, напоминающую пирамиду с двумя сторонами, передней и задней частью, наклоненными вниз. Вы часто встретите шатровые крыши, установленные на домах во французском колониальном стиле или одноэтажных домах для прогулок. Но они будут работать с любым количеством типов домов.

Плюсы вальмовой крыши
  • По сравнению с двухскатными двускатными крышами, вальмовые крыши намного прочнее с четырех сторон.
  • Они очень устойчивы к сильным ветрам.
  • Отлично подходит для участков с сильным снегопадом. Множественные наклоны позволяют легко стекать талому снегу и предотвращают застаивание воды на крыше.

Минусы шатровых крыш
  • Дороже обычных двускатных крыш.
  • Может быть более сложным процессом установки, требующим более сложных подрядных работ и большего количества материалов.

Гамбрель

Крыша с двускатной крышей — это крыша красного сарая.Он имеет небольшой наклонный угол наверху, который спускается к двум панелям, которые спускаются вниз по стене дома, создавая своего рода четырехстороннюю конструкцию. Подобно мансарде, гамбрели используют широкий низкий наклон, чтобы освободить больше места для головы в конструкции. Вот почему их часто используют в сараях, чтобы на сеновале можно было использовать место для хранения поручней и другого сельскохозяйственного оборудования.

Плюсы Gambrel Roofs
  • Они имеют классический традиционный вид.
  • Проста в установке и очень экономична.
  • Увеличьте дополнительное пространство на верхнем этаже, на чердаке или в сарае.
  • В дизайн можно добавлять окна.
  • Может работать с разными кровельными материалами.

Минусы Gambrel Roofs
  • Плохая устойчивость к снегу и скоплению воды на невысоком или пологом склоне.
  • Может быть восприимчив к ветру.
  • Могут возникнуть проблемы с вентиляцией.
  • Нестандартную посадку сложно установить на любую конструкцию — он идеально подходит для нового строительства.

Мансарда

Мансарда на самом деле разновидность двускатной крыши. Мансардная крыша, также называемая французской крышей, представляет собой крышу в четырехугольном стиле. Нередко в мансардную крышу уложен целый этаж с мансардными окнами по бокам. Мансардные крыши были наиболее популярны в больших домах, зданиях или особняках, построенных после 1850 года. Чаще всего в зданиях в стиле второй ампир мансардные крыши были способом добавить еще одно жилое помещение, не добавляя еще одну реальную историю к структуре дома.

Плюсы мансардных крыш
  • Они полностью увеличивают пространство на чердаках и верхних этажах.
  • Легко добавляйте больше этажей, балконов или других дополнений.
  • Красивая эстетика.
  • С легкостью добавьте окна большего размера на верхний этаж или чердак.

Минусы мансардных крыш
  • Дорогой и сложный монтаж.
  • Из-за редкости мансардных крыш бывает трудно найти опытных подрядчиков, которые могут увеличить расходы на ремонт.
  • Они могут быть довольно высокими в обслуживании.
  • Плоский уклон наверху может привести к накоплению снега и стоячей воде, что приведет к утечкам или обрушению.
  • Окна, установленные в боковых откосах, могут протекать, если не герметично закрыты.

Сарай

Односкатная крыша, в отличие от остальных, которые мы описали, имеет только один скат. Вы часто увидите их в сараях, сараях, навесах, каютах или даже в некоторых домах современного дизайна середины века.Это простой дизайн, но эффективный для воды и снега, отсюда и название. Форма крыши помогает защитить конструкции от стоячей воды без необходимости использования полностью скатной крыши.

Плюсы односкатной кровли
  • Кровельщики могут завершить установку односкатной крыши с меньшим количеством материалов за меньшее время, что делает его невероятно рентабельным.
  • Работает со многими материалами, такими как кедр, металлическая черепица или панели, битумная черепица, рулонная кровля или даже глиняная черепица.
  • Полностью предотвращает образование стоячей воды.
  • Удачный дизайн для установки мансардных окон.

Минусы односкатной крыши
  • Подходит только для небольших строений или простых домов — не идеален для больших зданий
  • Требуется хорошая водосточная система, потому что она выдерживает больше воды во время ливня, чем двухскатная крыша.

Т-образная рама

Ваша классическая крыша с А-образной рамой — это крутоскатная крыша в форме буквы «А».Они часто проходят весь путь от земли / фундамента до самой точки, создавая супер-уникальный дизайн. Каюты — одна из самых распространенных конструкций, которые будут построены с крышей с А-образной рамой.

Плюсы А-образных крыш
  • Идеально подходит для районов с очень сильным снегопадом — вы часто будете видеть зимние домики в таком стиле.
  • Высокая эффективность с системами охлаждения в жарком климате, поскольку весь дом — это, по сути, более низкий, более прохладный уровень.
  • Хорошо подходит для крошечных домов, которые продолжают расти.

Минусы крыш с А-образной рамой
  • При отсутствии хорошей изоляции энергоэффективность может быть противоположной, особенно в более холодном климате.
  • Наклонный интерьер вашего дома может затруднить развешивание или декорирование вещей, требуя уникальных стеллажей и расстановки мебели.

Капот

Крыша капота очень похожа на шатровую крышу, но ее концы выступают намного дальше от стен дома.Это позволяет создать веранду или крытый дворик.

Плюсы капота крыши
  • Хорошо защищает от сильного ветра.
  • Сохраняет ваш дом и веранды в прохладе от солнечных лучей.
  • Создает больше жилого пространства внутри / снаружи.
  • Облегчает установку и обслуживание водосточного желоба.

Минусы капота крыши
  • Может быть дороже, чем крыши других основных типов.
  • Некоторые строители и домовладельцы считают сильно устаревшим.Работает с определенной эстетикой.

Плоская крыша

Совершенно плоская крыша с нулевым углом наклона, вероятно, не подходит для любого здания, поэтому «плоские крыши» — это крыши с очень небольшим уклоном примерно 1-2 градуса. Этот уклон имеет решающее значение для стекания воды, но плоские крыши состоят из разных материалов, которые выдерживают некоторое количество стоячей воды в течение определенного периода времени без обрушения, поскольку она движется намного медленнее.

Три основных типа используемых материалов для плоских крыш:

  • Мембрана
  • Битум модифицированный (MBR)
  • Застроенная кровля (BUR)

У каждого есть свой набор плюсов и минусов в зависимости от типа здания, климата и других факторов, таких как цена и местоположение.Плоские крыши чаще используются для коммерческих зданий, но также могут использоваться в жилых комплексах, старых зданиях из коричневого камня и т. Д.

Плюсы мембранных плоских крыш
  • Удобные для самостоятельного использования, домовладельцы часто могут выполнить простой ремонт.
  • Недорого в установке и обслуживании
  • Легкий материал не требует армирования и может быть установлен в большинстве зданий.
  • Повышает энергоэффективность, удерживая тепло и сохраняя прохладу воздуха
  • Защита от протечек

Минусы мембранных плоских крыш
  • Лучше всего работает на крышах, у которых нет дымоходов или других систем отопления, вентиляции и кондиционирования воздуха, где материал необходимо установить около
  • Чувствительность к проколам обломками или сильным штормом
  • Чем больше швов, тем более уязвимый материал мембраны протекает.

Плюсы плоских крыш МБР
  • Превосходная гибкость и эластичность в очень холодных погодных условиях
  • Высокая прочность
  • Низкие эксплуатационные расходы
  • Поставляются в простых в установке самоклеящихся рулонах.
  • Вторичная переработка

Минусы плоских крыш МБР
  • Некоторые типы MBR требуют высококвалифицированных рабочих для установки с использованием горелок для герметизации клея.
  • Подобно мембранам, MBR может быть подвержен утечкам в стыках, если не приклеен должным образом.
  • Менее эстетично, чем другие материалы для плоских крыш

Плюсы BUR Flat Roof
  • Защита от вредных УФ-лучей
  • Простота ремонта
  • Отлично подходит для зданий с высокой проходимостью по крыше (ремонтные бригады в многоквартирных домах и т. Д.)
  • Низкие эксплуатационные расходы
  • Экономичный

Минусы плоских крыш BUR
  • Требуется профессиональная установка
  • Менее гибкий, чем MBR, в холодную погоду, он может треснуть при низких температурах.
  • Материал тяжелый и может потребовать некоторого усиления.

Крыша-бабочка

Да, крыша-бабочка получила свое название от своего вида, напоминающего крылья бабочки. Вместо того, чтобы подойти к вершине, два ската идут вниз по направлению друг к другу, образуя впадину в середине крыши, а не точку с высоким уклоном. Они обладают уникальным дизайном, и их не встретишь в слишком многих домах с традиционным или современным дизайном.

Плюсы крыш-бабочек
  • Отлично подходит для улавливания дождевой воды.Любой дождь будет легко собираться и стекать с края крыши в бочку для дождя или другое устройство для сбора воды для садоводства и других целей.
  • Внутренние стены вашего дома или офиса можно удлинить, чтобы создать потрясающие стены галереи, а не высоко в центре комнаты.
  • Крыши типа «бабочка» доказали свою устойчивость к сильным ветрам и ураганам.

Минусы крыш-бабочек
  • Они очень дорогие.Сложность этой крыши делает ее долгую и сложную установку, требующую дополнительного обучения и опыта, что увеличивает стоимость.
  • Несмотря на то, что эта крыша отлично подходит для сбора дождевой воды, она может быстро и легко собирать снег, лед и другой мусор.

Мансардная крыша

Скорее всего, вы услышите слуховое окно, называемое слуховым окном, или просто слуховое окно, а не слуховое окно. Это потому, что слуховые окна — это скорее продолжение или дополнение к верхнему уровню в виде небольшой комнаты или окна, которое выступает из крыши.Они предназначены для того, чтобы освободить немного больше места и осветить чердаки верхнего уровня или жилые помещения. У некоторых, может быть, даже есть небольшие балконы или террасы.

Плюсы мансардных крыш
  • Они создают больше пространства и функциональности в помещениях верхнего уровня.
  • Его можно настроить под любой размер, большой или маленький, в зависимости от использования.
  • Обеспечивает большую вентиляцию верхних этажей, на которых в противном случае даже не было бы окон.

Минусы слуховых крыш
  • Не очень удобен для самостоятельного использования.Требуется квалифицированная установка.
  • Дорогостоящие в установке и обслуживании
  • Может сделать крышу более уязвимой к протечкам

Skillion Roof

Скиллионная крыша похожа на односкатную или односкатную крышу тем, что имеет крутой одинарный скат, а не две точки, пересекающиеся посередине. Однако крыши skillion часто имеют второй уклон с другой стороны, имеющий разную высоту или угол. Они создают очень уникальный и современный вид, который преображает не только внешний вид дома, но и интерьер.Это динамичная форма, которая может привнести свет и пространство в места, которых нет в стандартной скатной крыше.

Плюсы Skillion Roofs
  • Создает уникальный, неподвластный времени современный дизайн
  • Крутой склон позволяет легко стекать водой.
  • Требуется меньше материалов и может быть установлен быстрее и дешевле, чем другие крыши
  • Создает место для дополнительных окон и световых люков

Минусы крыш Skillion
  • Чердак практически отсутствует
  • Более подвержены повреждениям от сильных ветров и сильных штормов

Крыша соляного ящика

Крыша из соляного ящика выглядит как несколько разных типов крыш, соединенных вместе.У него высокий наклон, как у крыши Skillion или Shed, но все же он достигает пика в центре с более коротким и менее крутым наклоном сзади. Этот стиль может создать иллюзию большого дома и создать больше места с одной стороны дома по сравнению с другой.

Плюсы крыш соляных баков
  • Асимметричный дизайн одновременно стильный и функциональный, что делает его устойчивым к сильным ветрам.
  • Высокий склон отлично подходит для снега и пролива.
  • Создает больше жилого пространства, доводя одноэтажный дом до 1.5 или 2 этажа.

Минусы крыш соляных ящиков
  • Асимметричная длина сторон делает ее более сложной, чем обычная двускатная крыша.
  • Исключает любую возможность для дополнительного чердака.

Крыша Jerkinhead

Крыша с остроконечной крышей очень похожа на шатровую крышу в том смысле, что две стороны сходятся в одной точке, но при этом концы намного короче, скошенные углы на концах козырька. Стандартные фронтоны могут быть повреждены ветром и даже ветром поднимать крышу с ее конструкции.Обрезанные концы двускатной крыши могут помочь защитить вашу крышу от повреждений, вызванных сильным ветром.

Плюсы Jerkinhead Roofs
  • Устойчивость к сильным ветрам
  • Более устойчива, чем стандартный открытый фронтон
  • Чердак больше, чем вальмовая крыша
  • Уникальный архитектурный дизайн

Минусы крыш Jerkinhead
  • Установка может быть дороже из-за большего количества материалов
  • Требуются дополнительные меры по защите от утечек из-за дополнительных швов

Голландская двускатная крыша

Голландская двускатная крыша похожа на гибрид вальмовой крыши и открытого двускатного двускатника, с вкраплениями остроконечной крыши.Это вальмовая крыша с более изогнутым или наклонным скатом двух основных сторон, но с закрытыми фронтонами на каждом конце и небольшим отверстием в верхней части, похожим на миниатюрный фронтон. Это позволяет создать вид вальмовой крыши, но с возможностью попадания большего количества окон и солнечного света из чердака. Это создает потрясающие детали, которые действительно могут повысить привлекательность бордюра и улучшить общий вид вашего дома.

Плюсы голландских двускатных крыш
  • Позволяет больше естественного солнечного света, чем шатровые или двускатные крыши
  • Уникальный дизайн
  • Возможность для окон или балконов

Минусы голландских двускатных крыш
  • Сложный монтаж / строительство
  • Чувствительность к утечкам — требуется больше окладов и герметика
  • Более дорогие материалы и рабочая сила
  • Могут потребоваться только водонепроницаемые материалы / меры

Вальмовая крыша

Вальмовая крыша — это всего лишь серия вальм и впадин на одной крыше.Это часто используется в больших конструкциях с уникальным архитектурным дизайном или формой и требует для работы нескольких пересекающихся типов крыш. Если их сделать неправильно, они могут выглядеть немного громоздкими и тяжелыми. Таким образом, почему на многих вальмовых крышах и крышах с впадинами будут показаны световые люки, окна, слуховые окна и т. Д., Чтобы использовать пространство и нарушить монотонность большой площади поверхности.

Плюсы шатровых и двускатных крыш
  • Возможность установки окон и мансардных окон
  • Обращение к динамическому бордюру
  • Устойчивость к сильному ветру
  • Обширные водосточные системы
  • Более просторный верхний уровень или чердак

Минусы шатровых и двускатных крыш
  • Дорого и долго в установке
  • Чем больше впадин, тем больше вероятность утечек

Пирамидальная крыша

Пирамидальная крыша похожа на шатровую крышу, за исключением того, что все стороны сходятся в одной точке в центре крыши.У них может быть три или более сторон, и вы часто встретите пирамидальные крыши, используемые на небольших сооружениях, таких как бассейны, хижины или даже гаражи.

Плюсы пирамидальных крыш
  • Невероятная устойчивость к сильным ветрам
  • Отлично подходит для климата, подверженного ураганам
  • Создает высокие потолки для тонны дополнительного чердака / верхнего этажа
  • Свесы могут снизить затраты на электроэнергию за счет затенения открытых окон верхнего уровня

Минусы пирамидальных крыш
  • Дорого в установке из-за сложной конструкции и крутых склонов

Крестовина

Поперечно-вальмовая крыша чаще всего имеет L-образную форму с двумя пересекающимися вальмовыми секциями на крыше.Это делает дизайн очень динамичным для L-образных домов и галстуков во всем доме.

Плюсы скатных крыш
  • Работа для дома с новыми редакциями.
  • Красивый бордюрный облик.
  • Относительно простой в установке

Минусы скатных крыш
  • Создает больше впадин, требующих дополнительной защиты от протечек

Крыша комбинированная

Комбинированная крыша дает домовладельцам лучшее из обоих миров, поскольку, как вы уже догадались, это комбинация двух типов крыш.Эти типы крыш могут работать как для жилых, так и для коммерческих зданий и могут предлагать преимущества более чем одного типа крыш, которые могут увеличивать сток дождевой воды и выгоды для обогрева или охлаждения.

Плюсы комбинированной кровли
  • Работа для всех типов климата
  • Уникальный дизайн и привлекательность
  • Можно освободить больше места на верхних этажах
  • Улучшение водостока

Минусы комбинированных крыш
  • Может иметь слишком много впадин (подвержено утечкам)
  • Проектирование и установка дороже
  • Не работает для всех типов крыш

Откидная крыша

Lean-to’s узнаваемы по их крутым уклонам и резким углам, соединяющимся без козырька.Навесы распространены на фермах, где они служат убежищем для лошадей и других животных. Но они также отлично подходят для жилых домов, придавая им уникальную, вневременную современную структуру.

Плюсы наклонных крыш
  • Возможность установки окон на потолке для проникновения света в уникальные пространства.
  • Придает больше структуры дизайну дома.
  • Отлично подходит для стока воды.
  • Быстрая и простая установка.
  • Соответствует современной эстетике минимализма.

Минусы наклонных крыш
  • Не подходит для больших домов.
  • Могут отобрать чердак.
  • Чувствительность к сильному ветру.

Двускатная крыша

Двускатная и двускатная крыша — это обычно используемая крыша в домах с мансардой верхнего этажа, которую они переоборудовали или хотели бы превратить в жилое пространство. Он сочетает в себе классическую двускатную крышу, но добавляет 2 или более фронтонов, выступающих с боков (как пересекающаяся крыша).Это дополнение, конечно же, создает больше впадин и, таким образом, создает больше открытого пространства на верхних этажах.

Плюсы односкатных и двускатных крыш
  • Обеспечьте много места на чердаке / верхнем этаже.
  • Красивый вариант стандартной двускатной крыши.
  • Отличная крыша для пристройки дома.

Минусы двускатных и двускатных крыш
  • Чем больше впадин, тем выше вероятность протечек.
  • Дороже как по материалам, так и по рабочей силе.

M-образная крыша

М-образная крыша похожа на два фронтона, соединенных бок о бок в форме М. Их обычно можно увидеть в таунхаусах или других многоквартирных домах. Они могут соединять несколько домов, но при этом создают эффект отдельных домов.

Плюсы М-образных крыш
  • Обеспечьте дополнительное жилое пространство в небольших домах.
  • Возможность для большого количества окон для естественного света.
  • Дайте больше структуры, чем коммерческая плоская крыша.

Минусы М-образных крыш
  • Может вызвать образование большого количества снега и льда в долинах.
  • Однако на крутых склонах ловля будет меньше, так как они почти сразу обвалятся.

Пересекающаяся крыша

Пересекающиеся крыши сочетают в себе двускатную и шатровую крыши, чтобы создать более динамичный вид вашему дому. Они привносят очень классический вид в дома и особенно используются в более крупных домах из мыса и старых голландских колониальных домах.

Плюсы пересекающихся крыш
  • Красивая эстетика
  • Подходит для больших домов.
  • Создает уникальную планировку комнат на верхнем этаже.

Минусы пересекающихся крыш
  • Установка может быть очень дорогой (требуется больше материалов и труда)
  • Чем больше пересечений, тем больше ущелий, подверженных риску протечек.

Какой тип крыши лучше всего подходит для вас?

Сегодня мы рассмотрели несколько стилей крыш, и вам может быть интересно, какой из них лучше всего подходит для вас.Хотя многие из этих стилей крыши подойдут для вашего дома, в основном речь идет о том, какие факторы наиболее важны для вас. Как только вы определитесь с уровнем эстетики, долговечности и функциональности, которые вам нужны, вам будет намного проще сузить круг вариантов.

Если вы хотите повысить привлекательность бордюров, важно сочетать подходящие кровельные материалы с вашим стилем крыши. Для получения дополнительной информации о кровельных материалах, а также о плюсах и минусах каждого из них, ознакомьтесь с нашим полным Руководством по кровельным материалам.

Если вы подумываете о самостоятельном монтаже крыши, сделайте это безопасно и обязательно обратитесь к профессионалу с любыми вопросами. Если вы подумываете о привлечении профессионального подрядчика, обязательно свяжитесь с First American Roofing для БЕСПЛАТНОЙ оценки. Будь то общий вопрос или оценка, мы будем рады услышать от вас!

Сохранение тепла — Раздел 5: Крыши и чердаки

Относительно легкий доступ сделал чердак излюбленной отправной точкой для утепления для многих домовладельцев, несмотря на тот факт, что большинство других помещений, таких как подвалы и неизолированные стены, теряют больше тепла, чем типовой чердак.Даже если чердак уже утеплен, все еще может быть возможность повысить энергоэффективность и прочность дома за счет герметизации и вентиляции. Утечки воздуха через дымоходы, вентиляционные отверстия, водопроводные трубы и электрические коробки на чердаке могут привести к значительным потерям тепла и вызвать множество проблем, связанных с влажностью. Невозможно переоценить важность герметизации воздуха. Если вы модернизируете чердак, прочитайте весь этот раздел, чтобы получить полезные советы и другую важную информацию.

5.1 ОБЩИЕ СООБРАЖЕНИЯ ДЛЯ ВСЕХ ЧЕРДАК

Независимо от типа мансарды или потолка в вашем доме, есть ряд вещей, которые необходимо изучить перед началом работы. Тщательная проверка следующих функций поможет вам разработать стратегию модернизации.

Доступность

Большинство домов с доступными чердаками имеют внутренний потолочный люк, хотя наружная крыша или настенные входы не редкость. Люк должен быть достаточно большим, чтобы вы могли загружать материалы.В противном случае или при отсутствии доступа вы можете вырезать отверстие в потолке в незаметном месте, например, в чулане. Установленные снаружи входы с двускатным концом представляют собой на одно отверстие меньше, которое необходимо герметизировать, что обеспечивает легкий доступ пожарным в случае пожара.

Проверьте пространство под крышей на предмет препятствий и легкости передвижения. Вертикальные зазоры менее 1 м (39 дюймов) не позволят вам двигаться свободно. Чердаки или крыши без рабочего пространства рассматриваются далее в этой главе, в Части 5.4, тесные чердаки, соборные потолки и плоские кровли.

Оценки

Помимо проверки структурных проблем, проверьте состояние каркаса крыши, обшивки, отделки, потолка и облицовки на наличие признаков проблем с влажностью, таких как утечки, пятна, плесень, отслаивание или гниль. Неустраненные проблемы с влажностью снизят эффективность изоляции и могут привести к структурным повреждениям, таким как гниль древесины или расколотые стропила. Плесень или гниль — верные признаки серьезных проблем с конденсацией.Определите причину и устраните ее, прежде чем добавлять изоляцию.

Влага может поступать извне из-за обрушения крыши или гидроизоляции. Типичные проблемные области включают плохое высвечивание на бедре, впадине или в дымоходе и протечки ледяной плотины. Обратите особое внимание на водяные пятна на нижней стороне обшивки или вдоль стропил.

Рисунок 5-2 На одних чердаках работать легче, чем на других

Изображение большего размера

Влага также может поступать из дома и переноситься на чердак в виде водяного пара при утечке воздуха.Типичные проблемные области возникают вокруг вентиляционных отверстий в ванной и кухне, которые проходят через потолок, вокруг водопроводных труб и дымоходов, а также в местах проходов проводки и светильников в горшках. Признаком утечки воздуха является изменение цвета изоляции, поэтому не стесняйтесь заглядывать под существующую изоляцию, чтобы найти утечки воздуха.

Проверьте чердак во время или сразу после похолодания на предмет накопления конденсата, который в холодном климате проявляется как иней. Некоторое образование наледи следует ожидать, но если оно особенно сильное (10 мм [2 дюйма]).] или более), убедитесь, что вентиляция присутствует и не заблокирована изоляцией. Проверка чердака во время или сразу после ливня поможет определить, вызваны ли проблемы влажности внутренними или внешними источниками.

Изучите существующую изоляцию на предмет типа, состояния (сухой, влажный, компактный и т. Д.), Средней глубины и покрытия. Если он был поврежден или загрязнен плесенью или паразитами, удалите его. Однако не нарушайте вермикулитовую изоляцию (см. Часть 1.4, Соображения по охране здоровья и безопасности).

Если изоляция мокрая, не накрывайте ее, пока источник влаги не будет удален и изоляция не высохнет. Если утеплитель высохнет, его, вероятно, можно будет оставить на месте. Как правило, нет проблем с использованием двух типов изоляции. Проверьте глубину изоляции, чтобы определить ее изоляционные свойства. Сравните это с рекомендуемыми значениями изоляции в части 2.2, Контроль теплового потока.

Убедитесь, что изоляция распределена равномерно и что есть покрытие по всей глубине, особенно по периметру чердака над стеновыми плитами.В неизолированных помещениях образуется холодное пятно на стыке стены и потолка, что может привести к появлению влаги и плесени.

Существующие воздухо- и пароизоляция

Дома должны иметь пароизоляцию с теплой стороны утеплителя. В старых домах пароизоляция могла быть обеспечена вощеной бумагой, ватными материалами на основе крафт-бумаги или слоями краски. В более новых домах обычно есть пароизоляция из полиэтиленовых листов, но в целом очень немногие дома имеют эффективный воздушный барьер.

Если есть воздушный барьер, найдите и определите его состояние. Помните, что воздушный барьер должен быть сплошным; дыры или разрывы необходимо отремонтировать, а отверстия заделать. Не стесняйтесь снимать существующую изоляцию там, где могут быть места утечки, и герметизировать эти области. Однако не следует нарушать изоляцию из вермикулита, как было предупреждено ранее.

Повышенная изоляция означает более холодный чердак, что, в свою очередь, означает, что любой пар, выходящий на чердак, может конденсироваться до того, как его можно будет удалить.Важно обеспечить герметичность чердака, чтобы внутрь не проникал влажный воздух.

Если нет воздухо- и пароизоляции, сконцентрируйтесь на комплексной герметизации воздуха. Создайте эффективный воздушный барьер, используя уплотнения, прокладки и уплотнители для герметизации стыков между элементами здания. Не полагайтесь на войлок, выдувную или налитую изоляцию, чтобы уменьшить необходимость в надлежащей герметизации воздуха.

Рисунок 5-3 Не допускайте попадания горючих веществ в дымоход из кирпичной кладки

Изображение большего размера

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

Некоторые участки чердака могут представлять серьезную опасность для здоровья и возгорание.Перед герметизацией и изоляцией чердака убедитесь, что вы или ваш подрядчик решаете следующие проблемы со здоровьем и безопасностью.

5.1.2 Пожар и другие опасности на чердаках

Рисунок 5-4 Держите горючие материалы вдали от изолированного металлического дымохода

Изображение большего размера

Текстовая версия

Рисунок 5-4 Держите горючие материалы вдали от изолированного металлического дымохода

  • Грозовой хомут (только с зажимом, без пломбы)
  • 75 мм (3 дюйма.) воздушное пространство
  • Воздухо- и пароизоляция, обернутая вокруг гипсокартона для контакта с противопожарным герметиком
  • Противопожарная защита установлена ​​снизу
  • Накладка на потолок
  • Радиационный барьер для сохранения расстояния до горючего материала
  • 75 мм (3 дюйма) над изоляцией
  • Высокотемпературная герметизация

Дымоходы металлические

Металлические дымоходы заводского изготовления не должны соприкасаться с изоляцией на расстоянии не менее 75 мм (3 дюйма).), если иное не указано производителем или местными властями. Установите негорючий радиационный экран, обеспечивающий зазор 75 мм (3 дюйма) между дымоходом и изоляцией. Чтобы уменьшить утечку воздуха, сначала герметизируйте противопожарную заглушку с воздухо- и пароизоляцией негорючим герметиком. Верхняя часть радиационной защиты также должна быть как минимум на 75 мм (3 дюйма) выше уровня существующей или новой добавляемой изоляции. Чтобы изоляция не проваливалась за экран, прикрепите штормовой хомут зажимного типа без герметика в верхней части экрана.

Рисунок 5-5 Держите изоляцию подальше от утопленного светильника, создав барьер.

Изображение большего размера

Текстовая версия

Рисунок 5-5 Держите изоляцию подальше от утопленного светильника, создав барьер

Минимальный зазор 12,5 мм (1/2 дюйма), предпочтительно 150 мм (6 дюймов)

Отцентрируйте приспособление, если это возможно, сохраняя расстояние не менее 12,5 мм (1/2 дюйма) от боковых сторон и сверху

Фанерный ящик диаметром 12,5 мм (1/2 дюйма), облицованный огнестойким материалом, например гипсокартоном или листовым металлом, для обеспечения воздушного пространства вокруг приспособления; герметизируйте все стыки и края коробки, чтобы минимизировать утечку воздуха

Минимальный объем коробки — разрешите 800 кубических сантиметров (см³) на ватт светильника (например.грамм. для прибора на 150 Вт потребуется коробка объемом 120 000 см³)

Электроустановки

Соблюдайте осторожность при работе с электропроводкой (выключите питание). При наличии сомнительной проводки или корродированных электрических соединений проконсультируйтесь с подрядчиком по электрике.

Встраиваемый светильник

Стандартные внутренние встраиваемые светильники плохо герметизируются и могут стать причиной возгорания, если их покрыть изоляцией.Замените одобренными герметичными утопленными приспособлениями или крышками, которые можно безопасно установить под изоляцией.

Помет животных

Если вы обнаружите на чердаке значительное количество помета животных и паразитов, не беспокойте их, потому что они могут содержать легко переносимые по воздуху плесени, яйца паразитов и бактерии, которые могут вызвать тяжелое заболевание. Дополнительную информацию см. В части 1.4 «Соображения по охране здоровья и безопасности».

Рисунок 5-6 Герметизация водопроводной трубы

Изображение большего размера

Текстовая версия

Рисунок 5-6 Герметизация водопроводной трубы

Водопроводная труба

Хомут

Плотная полиэтиленовая лента (внахлест, заделка акустическим герметиком и скоба к потолку)

5.1.3 Воздушное уплотнение

Уплотнить следующие области:

  • Вокруг трубы водопровода и любых других труб. Для пластиковых водопроводных труб, которые перемещаются вверх и вниз из-за теплового расширения, используйте гибкую прокладку или полиэтиленовую втулку, прикрепленную к фанерному воротнику (см. Рисунок 5-6).
  • Вокруг проводов или потолочных светильников, проходящих через чердачный пол и верхние панели перегородки и внешней стены (см. Рисунок 5-7 и Рисунок 5-8.) См. Часть 5.1.2, Пожар и другие опасности на чердаках, о том, как обращаться с встроенным освещением.
  • Вокруг воздуховода, который выходит на чердак изнутри дома. Герметизируйте стыки воздуховодов алюминиевой изолентой, краской или мастикой. Заделайте зазоры, в которых воздуховоды проникают в потолок. Воздуховоды должны оставаться ниже изоляции или должны быть обернуты изоляцией и защищены от раздавливания. Вытяжные вентиляторы всегда должны выходить наружу, но не непосредственно под вентиляционными отверстиями карниза.
  • На стыке потолка и внутренних перегородок отодвиньте изоляцию, чтобы найти и заделать трещины вдоль внутренних стен (см. Рисунок 4-4).
  • В верхней части внутренних и наружных стен проверьте, не заблокированы ли все полости стен от чердака (обычно верхней пластиной). Заблокируйте все открытые пространства в открытой полости с помощью куска жесткой теплоизоляции и уплотнения. Если верхняя пластина треснула или плохо подогнана, используйте герметик и полиэтилен для создания плотного уплотнения (см. Рисунок 5-7).
  • Вокруг чердачных люков (см. Рисунок 4-7).
  • Вокруг дымохода. Строительные нормы и правила требуют, чтобы воздушные пространства между дымоходами и конструкциями пола или потолка, через которые они проходят, были герметизированы негорючим противопожарным устройством (см. Рисунок 5-3 и Рисунок 5-4).
  • По краю общих стен. Часто существует зазор между стеной для вечеринок (то есть общей стеной между блоками в дуплексах, триплексах и рядных домах) и краем мансардного этажа. Убедитесь, что этот зазор хорошо закрыт. Если вы подозреваете, что воздух выходит наружу из стены для вечеринки из бетонных блоков, наймите подрядчика для герметизации блоков.

Рисунок 5-7 Герметизация распределительной коробки. На Рисунке 5-5 показан особый случай электрических коробок для встраиваемых осветительных приборов

.

Изображение большего размера

Текстовая версия

Рисунок 5-7 Герметизация электрического ящика
(Примечание: См. Рисунок 5-5 для особого случая утопленных электрических ящиков освещения.)

Закупорка вдоль зазоров наверху внутренних стен

Заполнить отверстия вокруг электрических проводов конопаткой

Толстый полиэтиленовый лист (герметик со звукоизоляцией и скоба к потолку)

Электрический шкаф

5.1.4 Вентиляция

Вентиляция чердака служит нескольким целям. Он снижает накопление тепла летом, продлевает срок службы кровли и снижает нагрузку на кондиционер.После герметизации вентиляция чердака является вашей второй линией защиты от водяного пара, который мог проникнуть на чердак. Это обеспечивает более холодное, хорошо вентилируемое чердачное пространство, менее подверженное образованию ледяных завалов на карнизе.

Рисунок 5-8 Закрепление светильника на потолке

Изображение большего размера

Дома с остроконечными крышами и доступными чердаками легче всего вентилировать, используя соотношение 1 к 300 (см. Ниже). Это соотношение относится к свободному вентиляционному пространству, поэтому оно должно быть увеличено, если вентиляционные отверстия закрыты экраном (для защиты от насекомых и т. Д.).) и с перегородками (для защиты от дождя и снега), которые уменьшают их чистую площадь. В идеале расположите вентиляционные отверстия так, чтобы обеспечить хорошую сквозную вентиляцию от конца до конца и сверху вниз. Однако, хотя и важно, вентиляционные отверстия не предотвратят конденсацию и не решат проблем, связанных с утечкой воздуха.

Убедитесь, что существующие вентиляционные отверстия на чердаке работают правильно и не заблокированы изоляцией, мусором или другими материалами. Возможно, вам придется найти вентиляционные отверстия в крыше или потолке снаружи, если они не видны изнутри чердака.

Хотя воздухонепроницаемый потолок значительно снизит вероятность попадания влаги на чердак, строительные нормы по-прежнему требуют минимальной вентиляции чердака. Отношение площади вентиляции к площади потолка должно составлять примерно от 1 до 300.

Не увеличивать вентиляцию автоматически. Кроме того, не используйте электрические вытяжные вентиляторы для вентиляции чердака, поскольку они могут втягивать больше воздуха, чем может подаваться через вентиляционные отверстия на потолке. В результате на чердак будет втягиваться воздух из дома, что приведет к большим потерям тепла и накоплению влаги.Они также склонны к сбоям, шумообразованию и повышенному энергопотреблению. Ветряные вращающиеся вентиляционные отверстия на крыше не создают всасывания и не более эффективны, чем другие типы закрытых вентиляционных отверстий.

Расположение вентиляционных отверстий так же важно, как их количество и тип. Часто лучше всего работает сочетание типов и местоположений. В следующих частях подробно описан лучший подход в зависимости от типа мансарды.

5.2 Лёгкий доступ к чердакам

Рисунок 5-9 Укладка полиэтиленовых листов на перекрытия чердака.

Жесткая пенопластовая плита на карнизе для вентиляции.

Изображение большего размера

После того, как вы осмотрели чердак и выполнили все ремонтные работы, сосредоточьтесь в первую очередь на контроле воздуха и влажности.

5.2.1 Контроль воздуха и влажности

Возможны пять вариантов установки системы воздушной преграды на недостроенном чердаке:

  • сконцентрироваться на воздушном уплотнении
  • установить полиэтилен поверх балок
  • установить полиэтилен между балками
  • распыляемая пена между балками (нанять подрядчика)
  • распыляемая пена под крышей для создания кондиционированного чердака (нанять подрядчика)

Первый вариант наиболее практичен, поскольку установка полиэтиленовой воздухо- и пароизоляции на существующем чердаке чревата засорением и требует кропотливого внимания к деталям.С другой стороны, аэрозольная пена обеспечивает воздухонепроницаемость и первоначальный слой высококачественной изоляции, который можно доливать до желаемого уровня RSI (R).

Если модернизация мансарды завершается в связи с внутренним ремонтом, проще всего установить новый одинарный воздухо- и пароизоляционный слой на нижней стороне балок перекрытия.

5.2.2 Концентрация на воздушном уплотнении

Рекомендуется покрасить потолок со стороны помещения двумя слоями масляной краски или нанести один слой латексной пароизоляционной краски для предотвращения движения пара.Обычная латексная краска не является подходящей пароизоляцией.

Рисунок 5-10 Пенопласт, уложенный между балками и заделанный в качестве воздухо- и пароизоляции

Изображение большего размера

См. Раздел 4 «Комплексный контроль утечки воздуха» для получения подробной информации о герметизации всех утечек воздуха на чердак.

Установить полиэтилен поверх балок

Если на чердаке относительно нет препятствий из-за дымоходов, водопроводных труб или конструктивных элементов, рассмотрите возможность установки полиэтилена непосредственно над балками потолка.Этот метод требует наименьшего количества швов и требует меньшего количества уплотнений и скоб, чем другие методы. Это также оставляет на месте существующую изоляцию. Однако перед укладкой полиэтилена закройте все очевидные пути утечки воздуха.

Во избежание скопления влаги между пластиком и потолком, что может привести к возможной гниению древесины или другим проблемам, связанным с влажностью, установите поверх пароизоляции минимум вдвое больший коэффициент теплоизоляции (т. Е. Нанесите одну треть, две правило третей).Например, если высота балки составляет 89 мм (3 1/2 дюйма) и содержит RSI 2.1 (R-12), установите не менее RSI 4.2 (R-24) поверх полиэтилена.

Основная трудность этой техники заключается в герметизации перегородки на верхней панели стены, особенно на карнизе, где мало места для маневра. Эта зона должна быть хорошо заделана. Распыляемая пена или изоляция из жестких плит могут помочь восполнить пробел в этой области. Обрежьте жесткую доску, чтобы она поместилась между балками потолка и продолжалась от верхней пластины внешней стены к чердаку.Второй кусок жесткой изоляции, установленный вертикально, соединяет полиэтилен с горизонтальной жесткой панелью. Тщательно заделайте все стыки и швы между материалами. Расширяющиеся двухкомпонентные комплекты аэрозольной пены (или услуги компании по производству аэрозольной пены) также очень хороши для герметизации участков вокруг балок и досок.

Установить полиэтилен между балками

Если препятствия, такие как стропильная крыша, делают предыдущий метод слишком трудным, установите между балками перекрытия полиэтиленовый воздушный барьер или изоляционную плиту из пенопласта с низкой проницаемостью.Однако учтите, что это длительный и кропотливый процесс.

Удалите существующую изоляцию с участка, на котором вы работаете, и отложите его в сторону. Обрежьте пенопласты так, чтобы они плотно прилегали к фермам. Все края, зазоры и стыки зашпаклевать. Препятствия, такие как электрические провода, потребуют разрезов барьера; тщательно заклейте их, чтобы барьер оставался непрерывным. Другой вариант — разрезать полиэтиленовые полосы примерно на 200 мм (8 дюймов) шире, чем расстояние между балками. Положите валик герметика на боковые стороны балок по их длине и установите полиэтилен с помощью скоб, вставленных через герметик через каждые 75 мм (3 дюйма).) См. Рисунок 5-10.

Распылительная пена между балками

Подрядчики по монтажу пены могут укладывать пену с закрытыми порами между балками для обеспечения воздушной герметичности и одновременной изоляции потолка. Вся существующая изоляция и пыль должны быть сначала удалены, чтобы обеспечить хорошее соединение. Требуется минимум 50 мм (2 дюйма); после этого долейте другой утеплитель.

Пена для распыления под крышу

Этот подход предполагает укладку аэрозольной пены с закрытыми ячейками непосредственно под поверхностью крыши, вплоть до стыка потолка и наружных стен.Это исключает вентиляцию крыши и создает так называемую горячую крышу, когда чердачное пространство становится частью кондиционируемого (отапливаемого и охлаждаемого) пространства дома. Этот процесс может быть подходящим для некоторых чердаков, но его нельзя проводить без разрешения инспектора по строительству, а затем использовать только сертифицированного подрядчика по монтажу распылительной пены, который знаком с процессом.

5.2.3 Установка изоляции

Обычные материалы для использования на доступных чердаках — это войлок, одеяла или изоляция с неплотным заполнением.Если над балками есть препятствия, например, в случае стропильной крыши, проще всего будет положить изоляцию из войлока в пространство балок, а затем использовать изоляцию с неплотным заполнением, чтобы создать полную изоляцию над балками и вокруг всех препятствий. Сыпучая изоляция также хороша сама по себе, особенно в неровных или затрудненных пространствах.

Изоляция из батата или одеяла

Плотно, без сжатия, установите изоляцию между балками потолка.Если расстояние между балками отличается от стандартных 16 или 24 дюймов (400 или 600 мм), обрежьте войлок по размеру пространства или используйте неплотный утеплитель.

Дополнительные советы по установке:

  • Приклад концы ватина максимально плотно прилегают друг к другу.
  • Батты должны закрывать верхнюю пластину внешней стены, но не блокировать вентиляцию. Для поддержания воздушного потока оставьте пространство от 38 до 50 мм (от 1 1/2 до 2 дюймов) между верхней частью изоляции и нижней стороной обшивки крыши. Используйте перегородки между каждым промежутком между стропилами, чтобы они не блокировались (см. Рисунок 5-11).
  • Изолируйте над и под поперечными распорками, разрезая или разрезая войлок, чтобы приспособить поперечные распорки, как показано на Рисунке 5-12. В качестве альтернативы можно разрезать один войлок на несколько клиньев, а затем вставить клин под каждую скобу. В любом случае не сжимайте изоляцию.
  • Первый слой войлока должен быть достаточно толстым, чтобы полностью заполнить пространство балки до верха. Затем второй слой может проходить перпендикулярно балкам, чтобы блокировать любой тепловой поток через балки и вокруг них (см. Рисунок 5-13).Следите за тем, чтобы между двумя слоями утеплителя не было зазоров.
  • Заполните все неудобные места или зазоры кусками войлока или неплотным наполнителем.
  • Нанесите изоляцию одеяла таким же образом, как и войлоком. Его можно предварительно разрезать ножом или разрезать на месте. Начните с одного конца чердака и разверните одеяло
  • .

Сыпучая изоляция

  • Сыпучий утеплитель можно заливать вручную или вдувать поверх воздухо- и пароизоляции на глубину, превышающую высоту балок.Эту задачу может выполнить домовладелец с использованием арендованного оборудования или квалифицированным подрядчиком.
  • Перед добавлением изоляции прибейте достаточное количество индикаторов глубины (например, кусок дерева, прибитый перпендикулярно балке) или отметьте хорошо заметные линии на элементах фермы, чтобы вы могли легко увидеть и измерить глубину изоляции. Поддерживайте равномерную глубину чердака, выровняв изоляцию с помощью доски или садовых граблей (см. Рисунок 5-14).
  • Заполните все укромные уголки и трещины.
  • На карнизе не закрывайте вентиляцию.Чтобы изоляция не исчезла в пространстве карниза, установите кусок жесткой теплоизоляции из плит или деревянную перегородку до начала работ. В строительных магазинах продаются перегородки из картона или пенопласта, которые можно прикрепить скобами между стропилами (см. Рис. 5-11). Убедитесь, что изоляция выходит достаточно далеко, чтобы покрыть верхнюю часть внешней стены.
  • Если рыхлая засыпка глубже балок, постройте изоляционный каркас (кроватку) вокруг люка чердака, чтобы его можно было заполнить до краев (см. Рисунок 4-7).
  • На мешках с изоляционным материалом будет указано, сколько квадратных метров (или квадратных футов) должен покрывать каждый мешок, чтобы обеспечить требуемое значение RSI. Рассчитайте площадь чердака, чтобы определить количество необходимых сумок.
  • Если работу выполняет подрядчик, рассчитайте желаемое значение RSI и проверьте изоляционные пакеты, которые будут использоваться. На них должна быть указана площадь, которую один мешок покроет при выбранном значении теплоизоляции. Затем вы и подрядчик должны согласовать общее количество пакетов, которые будут использоваться, ожидаемые значения теплоизоляции и минимальную установленную глубину изоляции на чердаке, исходя из определенной плотности.
  • Не забудьте закрыть люк чердака (см. Рисунок 4-7).
  • Герметизируйте и изолируйте стены в пристроенном корпусе (см. Часть 5.1, Общие положения для всех чердаков).
  • Не закрывайте встраиваемые осветительные приборы, если они не установлены в утвержденные крышки.

Рисунок 5-11 Перегородки могут использоваться для поддержания потока воздуха через вентиляционные отверстия на потолке

Изображение большего размера

Рисунок 5-12 Установка изоляции вокруг поперечных распорок

Изображение большего размера

Рисунок 5-13 Верхний слой изоляции проходит перпендикулярно нижнему слою

Изображение большего размера

Рисунок 5-14 Установка неплотной изоляции.

Обратите внимание на маркеры, указывающие окончательную глубину изоляции.

Изображение большего размера

5.2.4 Вентиляция

В идеале, 50 процентов вентиляционных отверстий чердака должны быть сплошными вентиляционными отверстиями на потолке, а остальные 50 процентов — вентиляционными отверстиями фронтона, конька или крыши. На Рис. 5-15 показаны различные типы вентиляционных отверстий. Любой из них подходит для использования в сочетании с вентиляционными отверстиями на потолке. Коньковые вентиляционные отверстия предпочтительнее там, где это целесообразно, но они должны быть оборудованы перегородками для отражения ветра, поднимающего крышу, и предотвращения проникновения воды и снега.Иногда в доме есть только вентиляционные отверстия на потолке. В этом случае установите щипцы, коньки или вентиляционные отверстия на крыше, чтобы получить поперечную вентиляцию.

Различные виды вентиляции

  1. Вентиляционные отверстия на потолке
  2. Вентиляционная решетка с фронтоном
  3. Коньковая отдушина
  4. Вентиляционная решетка

Рисунок 5-15 Вентиляция крыши

Изображение большего размера

5.3 ДОМОВ ПОЛУЭТАЖА

Дома с 1 ½ или 2 ½ этажами имеют чердаки с несколькими небольшими частями, которые могут затруднить доступ, герметизацию и изоляцию.Если вы не можете попасть в эти места, возможно, вам придется нанять подрядчика. Если место доступно, в следующей части даются некоторые рекомендации о том, как выполнить работу самостоятельно.

5.3.1 Контроль воздуха и пара

Если у вас есть доступ на чердак, следуйте инструкциям по контролю потоков воздуха и пара, как указано в части 5.2, Легкодоступные чердаки.

В полуэтажных домах есть один основной источник утечки воздуха, который нельзя упускать из виду: через балки потолка непосредственно под коленными стенами (см. Рисунок 5-17).Эта критическая зона утечки воздуха должна быть заподлицо с тыльной стороной отделки стенки колена. Это можно сделать, разрезав и установив пенопласт, который заполнит отверстие в балке потолка и заклеит его на месте конопаткой или распыляемой пеной.

Другой вариант может заключаться в том, чтобы плотно уложить рыхлую изоляцию между половицами и нижним потолком, при этом обеспечив установку воздушного барьера.

5.3.2 Вентиляция

Проветривайте чердаки над и рядом с верхним этажом отдельно, используя форточки.Расположите вентиляционные отверстия так, чтобы ветер не проникал сквозь изоляцию.

Второй вариант — использовать форточки над чердачным потолком и форточки в боковых частях. Это хороший вариант, если в доме уже есть рабочие карнизы (см. Рисунок 5-19). Вентиляционное пространство в стропильной части позволит воздуху проходить между изолированными участками.

В противном случае вам придется установить вентиляционные отверстия для стропил в детали вдоль стропил, чтобы обеспечить соответствующую вентиляцию (см. Рисунок 5-18 и Рисунок 5-19).Эти вентиляционные отверстия должны находиться на холодной стороне помещения, а теплая сторона может быть заполнена изоляцией, которая может быть добавлена ​​к наклонной части потолка, если в процессе ремонта не будут приняты другие меры.

5.3.3 Изоляция

Рисунок 5-16 Стены и пол Части полуэтажного этажа должны быть изолированы

Изображение большего размера

Можно использовать аэрозольную пену и изоляцию из жесткого пенопласта

, но войлок дешевле и с ним легче обращаться в ограниченном пространстве.Если есть какие-либо электрические розетки (будьте осторожны, чтобы избежать ударов — а также воспользуйтесь этой возможностью, чтобы обновить проводку в этой области) или трубы в коленной стенке, держите их на теплой стороне воздушно-пароизоляции и изоляции и закройте воздухо-пароизоляция вокруг них.

  • Обработайте чердачный пол за коленной стеной и чердачное пространство над потолком полуэтажа (см. Рис. 5-17) точно так же, как описано ранее для стандартного недостроенного чердака; Кроме того, добавьте воздухонепроницаемость под стенку колена.
  • Обрабатывайте торцевые стены, как описано в Разделе 7 «Изоляция стен». (Торцевые стены — это стены во всю высоту, которые выходят наружу.)
  • Коленную стену можно рассматривать как недостроенный чердак (см. Рис. 5-9) с учетом того, что она вертикальна. Установите комбинированный воздухо- и пароизоляционный слой из полиэтиленовых полос, запаянных между каждой стойкой. Герметизация всех трещин и проникновений, а также нанесение пароизоляции на внутреннюю поверхность также могут создать воздушный барьер.Затем установите изоляцию и закрепите ее на месте с помощью строительной бумаги, картона, олефиновых листов или проволочной сетки. Еще лучше прибейте 25 мм (1 дюйм) или более жесткой теплоизоляции к внешней стороне шпилек, чтобы удерживать изоляцию. Это также увеличит тепловое сопротивление части стены и уменьшит тепловые мосты. Стену на чердаке, примыкающую к отапливаемому помещению, тоже можно утеплить, как колено.
  • Часть между стропилами может быть заполнена изоляцией, если все проходы через потолок заделаны и если это разрешено местными строительными нормами или стандартами (см. Горячую крышу в Части 5.2.2, Сконцентрируйтесь на воздушном уплотнении, subPart Распылитель пенопласта под крышей). Горячая крыша может охватывать наклонный потолок, а затем пространство коленной стены. В маленьком треугольном верхнем чердаке это вряд ли понадобится. Наличие изолированного ската крыши позволяет использовать пространство между коленями стен для хранения вещей (как это часто бывает).
  • Открытая пена в доступных местах должна быть защищена от огня.
  • Из-за ограниченного пространства для изоляции и вентиляции на наклонном потолке, подумайте о том, чтобы добавить жесткую плиту непосредственно к потолку, а затем герметизировать и накрыть гипсокартоном.Этот метод значительно повысит уровень комфорта летом и зимой, хотя может уменьшить запас пространства.
  • Некоторые подрядчики специализируются на выдувной изоляции высокой плотности, которая помогает уменьшить воздушный поток при одновременном улучшении тепловых показателей.

Слуховые окна

Многие дома в 1 ½ или 2 ½ этажа имеют мансардные окна. Стены слухового окна могут быть утеплены войлоком, как описано для коленной стенки. Слуховые окна обычно включают в себя множество элементов каркаса, которые ограничивают количество добавляемой изоляции.Помимо воздушной герметизации, подумайте о плотной обдуваемой изоляции, а также о добавлении жесткой теплоизоляции и гипсокартона для уменьшения тепловых мостиков.

Доска пола

В некоторых домах мансарда будет перекрыта, даже если она не используется в качестве жилого помещения. Вы можете изолировать его, подняв половицы и обращаясь с ними, как с незаконченным чердаком, хотя некоторые или все доски, возможно, придется заменить, чтобы сохранить жесткость потолка.

В качестве альтернативы подрядчик может полностью заполнить черновое пространство, вдувая плотную насыпную изоляцию через отверстия для доступа.Утечки воздуха, например, вокруг водопроводных труб и открытых карнизных пространств, следует сначала закрыть. Вместе с подрядчиком убедитесь, что пространство заполнено полностью и с нужной плотностью.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

Перед изоляцией проверьте проводку (замените поврежденную или изношенную проводку), утопленные светильники или другие источники тепла, которые могут быть скрыты под половицами. Все источники тепла необходимо защитить от утеплителя или полностью удалить.

Вы вряд ли сможете достичь минимальных рекомендованных производителем уровней теплоизоляции чердака, если заполните только это пространство.Если возможно, добавьте немного теплоизоляции поверх половиц, чтобы они оставались теплыми и уменьшали тепловые мосты через балки и доски пола.

5.4 НАКРЫТЫЕ ЧЕРДАКИ, ПОТОЛКИ СОБАРА И ПЛОСКИЕ КРЫШИ

Узнайте о методах изоляции сложных участков.

5.4.1 Мансарда тесная

Есть три варианта утепления чердака, в котором слишком тесно для работы:

  • Утеплитель поверх существующей крыши (см. Часть 5.5, Ледяные дамбы).
  • Добавьте жесткую плиту и гипсокартон к потолку, если имеется достаточный запас высоты.
  • Попросите опытного подрядчика взорвать плотную изоляцию с неплотным заполнением.

Последние два варианта также можно использовать вместе. Первый и последний методы могут применяться при недостаточном запасе прочности.

Вероятно, не будет возможности установить новый воздушный барьер из листового материала. Если он еще не существует, все равно будет приемлемо установить изоляцию, если нет доказательств проблем с влажностью, если уровень влажности в доме приемлемый и если любые утечки воздуха через потолок на чердак герметизированы.Вы можете добиться дополнительной защиты, покрасив потолок под чердаком латексной пароизоляционной краской (спросите поставщиков или производителей краски) или двумя слоями масляной краски.

Убедитесь, что подрядчик не допускает попадания изоляции на карниз и блокирование вентиляции. Если на чердаке есть утопленные осветительные приборы, дымоходы или другие источники тепла, убедитесь, что приняты меры предосторожности, чтобы избежать возникновения опасности возгорания.

Проветривание тесных чердаков может быть затруднено из-за трудности создания надлежащего воздушного потока.Если крыша выступает за внешние стены, можно использовать вентиляционные отверстия в потолке в сочетании с вентиляционными отверстиями на крыше или надстроенными вентиляционными отверстиями на коньках.

Во многих домах с тесным чердаком отсутствуют карнизы. В таких случаях осторожно подходите к вентиляции. Лучше всего тщательно заделать потолок под чердаком изнутри дома, а затем утеплить, не устанавливая дополнительных форточок.

Если возможно, проверьте пространство под крышей на наличие проблем с влажностью во время или сразу после похолодания в середине зимы.Ожидается небольшой мороз, но если наросты особенно сильные, вам придется вентилировать пространство, тщательно загерметизировать все утечки воздуха и снизить уровень влажности в доме. Узнайте у местных строительных властей, какие процедуры разрешены в вашем районе.

Рисунок 5-17 Жесткая изоляция может быть прибита гвоздями к шпилькам стенки колена Деталь

Изображение большего размера

Рисунок 5-18 Каждая часть имеет свою собственную перекрестную вентиляцию

Изображение большего размера

Рисунок 5-19 Вентиляция между деталями через стропильные вентиляционные отверстия чердака, установленные в стропилах Деталь

Изображение большего размера

5.4.2 Соборные потолки и плоские крыши

Дом (или любая часть дома) с плоской крышей, сводчатым потолком или другой конструкцией без чердаков сложен и потребует услуг квалифицированного подрядчика.

Основная проблема этих крыш — ограниченное пространство для изоляции и вентиляции. Если в пространстве балок уже есть какая-то изоляция, попытка добавить больше может оказаться бесполезной. Однако, если вы решите, что стоит потратить время на повышение уровня изоляции, существует ряд вариантов.Каждый вариант связан с определенным риском либо проблем с влажностью, либо тепловых мостов, которые могут снизить эффективность изоляции. Ниже обсуждается технология, включающая выдувную изоляцию.

Часть 5.6, Реконструкция и ремонт, обсуждает внутреннюю и внешнюю модернизацию, включая добавление новой крыши. Существующее пространство между потолком и крышей может быть плотно заполнено изоляцией из целлюлозы или стекловолокна. Плотность обычно составляет от 56 до 72 кг / м³ (от 3 ½ до 4 ½ фунта./ куб. футов). Подрядчик должен рассчитать и подтвердить плотность для каждой полости крыши.

Этот подход исключает вентиляцию крыши, поэтому обычно не рекомендуется (сначала проконсультируйтесь с местными строительными органами). Однако высокая плотность изоляции в сочетании со всесторонним уплотнением воздуха должна значительно уменьшить воздушный поток, чтобы избежать проблем с конденсацией.

Удостоверьтесь, что утечки воздуха в потолок заглушены снизу.Это сложно, потому что проводка и сантехника обычно прокалывают потолок в нескольких местах. Кроме того, перегородки не могут быть полностью перекрыты сверху, что позволяет большому количеству воздуха проходить через внутренние стены к потолку.

Там, где внутренние стены полностью открыты для потолка, нет простого решения, если только вы не готовы к тому, чтобы ваши внутренние стены были заполнены изоляцией и загерметизированы по всей отделке, выходам и другим проходам.

5.5 ЛЕДЯНЫЕ ПЛОТИНЫ

Ледяные плотины — это большие массы льда, которые обычно собираются на нижнем краю крыши и в желобах. Когда тающий снег (или дождь) стекает по крыше, он встречает эту ледяную массу и возвращается назад, иногда под черепицу, а затем просачивается на чердак.

Ледяная плотина обычно возникает, когда на крыше находится значительное количество снега. Сам снег, особенно глубокий, может действовать как изолятор.Если на чердаке температура выше нуля, он прогревает обшивку крыши, которая растапливает слой снега, непосредственно соприкасающийся с кровлей. Талая вода стекает по крыше, пока не встретит выступ.

Если воздух и свес ниже нуля, вода на крыше замерзает и образует ледяную дамбу. Кроме того, темный сайдинг, расположенный с южной стороны, нагретый солнцем, может вызвать попадание теплых конвекционных потоков в карниз и зону крыши над ним, вызывая заторможенность обледенением.

5.5.1 Тип кровли и ледяные дамбы

Неизолированные чердаки обычно не имеют ледяных дамб, потому что тепло, проходящее через чердак, имеет тенденцию таять снег при приземлении и предотвращает его накопление. Хорошо запечатанный и изолированный чердак дает прохладную крышу и, как правило, также не имеет ледяных плотин. Ледяные дамбы встречаются чаще, если много долин и слуховых окон усложняют крышу или имеется большой свес. Более сложные типы крыш удерживают больше снега, потому что они более склонны к образованию тепловых мостиков и зон утечки воздуха.

5.5.2 Выявление участков, подверженных образованию ледяных плотин

Один из способов найти участки, подверженные ледяным завалам, — это посмотреть на крышу после первых сильных осенних морозов или небольшого снега. Отметьте, где снег тает первым, и выясните, что находится под этим пятном. Обычным зрелищем в таких условиях является горизонтальная линия плавления, проходящая через крышу полутораэтажного дома, где короткая стенка по колену встречается с потолком. Другие места были бы под вытяжным вентилятором на крыше, вентиляционным отверстием, под световым люком и над дырявым люком на чердаке.Лучшая профилактика обледенения — закрыть все утечки воздуха на чердаке и тщательно их изолировать.

Темная отделка стен может поглощать солнечное тепло и вызывать теплые конвекционные потоки в стенах, которые могут быть причиной образования ледяных плотин. Уплотнение соответствующих вентиляционных отверстий на потолке может помочь уменьшить проблему. Тем не менее, для обеспечения надлежащей вентиляции пространства на крыше может потребоваться другая вентиляция.

5.5.3 Работа с ограниченным чердачным пространством

На многих чердаках, в том числе под наклонными крышами, не хватает места для надлежащей теплоизоляции на краю чердачного этажа.Если для изоляции потолка требуется перегородка, которая удерживает вентиляционное отверстие напротив обшивки, для изоляции может оставаться только около 100 мм (4 дюйма) пространства. Этот ограниченный уровень изоляции позволит снегу растаять чуть выше выступа и будет способствовать образованию плотин от льда.

Постарайтесь нанести на этот край как можно лучшую изоляцию, чтобы уменьшить потери тепла. Пена для распыления идеальна, поскольку она обеспечивает как воздушное уплотнение, так и изоляцию. Также помогут нарезанные кусочки из экструдированного пенополистирола. Установите кусок экструдированного полистирола 25 мм (1 дюйм.) от обшивки, чтобы поддерживать вентиляционное пространство, а затем заполнить изоляцией между пенопластом и чердачным полом (см. Рисунок 5-22).

Рисунок 5-22 Создание вентиляционного пространства с жесткой изоляцией

Изображение большего размера

5.5.4 Соборные потолки

Ледяные дамбы на крышах с высокими потолками труднее устранить, поскольку к ним труднее получить доступ. Те же принципы применимы к предотвращению ледяных плотин — остановка утечек воздуха в птичнике, улучшение изоляции, возможно, улучшение вентиляции крыши.Проблемы с ледяной плотиной на крышах соборного типа обычно лучше всего решать, используя изолятор с плотной изоляцией или при замене кровли.

5.5.5 Установка новой крыши

При замене кровли удалите отделку крыши и обшивку, воздухонепроницаемое уплотнение и заполните полости изоляцией, а затем установите новые кровельные материалы, включая ледозащитную мембрану. Хорошо герметизированная крыша практически не требует вентиляции. Если вы не уверены в эффективности герметизации, оставьте вентиляционный канал под обшивкой от потолка до пика.Иногда внутри потолка можно добавить утеплитель, хотя такой подход не остановит утечку воздуха.

Альтернативная мера по предотвращению образования ледяных дамб — сделать крышу непроницаемой с помощью самоуплотняющейся мембраны под черепицей. Строительные нормы и правила требуют наличия таких мембран на нижней части крыши в новых домах. Эти мембраны не останавливают ледяные дамбы, но предотвращают протекание воды через кровельную обшивку в дом. Все еще может произойти обледенение и, возможно, повреждение черепицы и желобов.

5.5.6 Быстрые исправления и их ограничения

Есть много популярных и быстрых решений, но у них есть недостатки:

  • Прикрепление электрических нагревательных кабелей растапливает каналы во льду, что иногда облегчает проблему, но они потребляют значительное количество электроэнергии и вызывают раздражение на большинстве крыш.
  • Удаление водосточных желобов предотвратит их превращение в ледяные ловушки, но водосточные желоба удерживают воду с крыши от фундамента.
  • Атака ледяных плотин каждую зиму с помощью топора или ледоруба может повредить поверхность крыши.
  • Хотя удаление снега с крыши также может помочь, удаление ледяных плотин и снега не всегда легко и безопасно.
  • В некоторых старых домах со сложной крышей может быть невозможно полностью устранить ледяные дамбы, не прибегая к нескольким различным методам.

Для большинства домов предпочтительным решением является не допускать попадания тепла на чердак с помощью герметизации и теплоизоляции.

5.6 РЕМОНТ И РЕМОНТ

Ремонт или реконструкция дает возможность обеспечить хорошую изоляцию потолка и стен мансарды с помощью эффективной воздухо- и пароизоляции.

Популярное мероприятие по ремонту — превращение существующего недостроенного чердака в новое жилое пространство. В зависимости от глубины стропильного пространства может быть трудно достичь рекомендуемых высоких значений RSI на чердаке. Если вы решите закончить чердак, проверьте требования местного законодательства, а затем рассмотрите следующие шаги:

Рисунок 5-23 Балки с воротником или стяжки с воротником обеспечивают дополнительную поддержку

Изображение большего размера

  • Установите хомуты между каждой парой стропил (см. Рисунок 5-23).Эти стяжки обеспечат структурную опору как для крыши, так и для нового потолка.
  • Убедитесь, что изоляция, установленная в стропильных пространствах, плотно прилегает к верху стен, образуя непрерывную тепловую оболочку. По периметру мансардного этажа не должно быть щелей, иначе тепло будет уходить, а возле карниза может возникнуть ледяное заторможение. В большинстве случаев должно быть возможно утеплить каждое пространство стропил до самого карниза и поверх внешней стены.Оставьте свободное пространство между верхней частью изоляции и нижней стороной обшивки крыши, чтобы обеспечить вентиляцию крыши. Заделайте вентиляционные отверстия на крыше в неотапливаемых частях чердака.
  • Прикрепить сплошную полиэтиленовую воздухо- и пароизоляцию к стропилам и стойкам торцевых стен; затем тщательно заклейте края и швы акустическим герметиком.
  • Если на чердаке не слишком тесно, подумайте о том, чтобы добавить обвязку на стропильные основания и стенные стойки, чтобы обеспечить дополнительную изоляцию (до рекомендуемого минимального уровня для изоляции чердака, если это возможно).После установки утеплителя в существующие полости используйте гвоздь или винт (2 x 2 или 2 x 3 по краю) перпендикулярно стропилам и шпилькам. Разместите ленту по ширине утеплителя, который вы будете использовать. Тем не менее, обвязка должна находиться на расстоянии не более 610 мм (24 дюйма) друг от друга (измеряется по центру), иначе у вас возникнут трудности с прикреплением внутренней отделки. Плотно уложите утеплитель между обвязкой, закрыв все стропила и шпильки. Наконец, прикрепите к обвязке непрерывный герметичный полиэтиленовый барьер для воздуха и пара.В качестве альтернативы прикрепите изоляцию из жестких плит толщиной 25-50 мм (1-2 дюйма) к стропилам и стойкам, закройте или установите пароизоляцию, а затем накройте утвержденной отделкой (например, гипсокартоном).
  • Изоляция между стяжками воротника накладывается снизу почти таким же образом, с последующим нанесением сплошной полиэтиленовой воздушно-пароизоляции. Если хомуты уже утеплены и есть доступ к верхней части, то можно добавить дополнительную изоляцию, как на обычном чердаке.

5.6.1 Подвесной потолок

Рисунок 5-24 Расширение стропил обеспечивает пространство для изоляции и вентиляции

Изображение большего размера

Там, где высота потолка достаточна, строительство подвесного потолка для удержания изоляции — отличный способ термического улучшения сводчатого потолка или плоской крыши, особенно при планировании в рамках ремонта. Ниже приведены несколько вариантов:

  • Постройте новый потолок сразу под существующим потолком.Если на крыше есть открытые балки или балки (обычно в декоративных целях), возможно, удастся закрыть пространство, что создаст новый потолок. Установите в помещении войлок или жесткую изоляцию, затем установите сплошную пароизоляцию и новый потолок. Во всех случаях необходимо не допускать попадания теплого воздуха в пространство новой полости и обхода изоляции. Заделайте периметр нового потолка и все возможные пути утечки воздуха через перегородки.
  • После снятия потолка удлините существующие стропила или фермы для размещения дополнительной изоляции.Перекрестно закрепите существующие стропила или расширьте полость стропильной балки с помощью бруса 2 x 4 и вставок из фанеры (см. Рисунок 5-24).

Хотя нет необходимости снимать внутреннюю отделку и обнажать стропила и верхнюю часть стен при строительстве нового потолка, это хорошая идея. Это позволит выполнить герметизацию воздуха, проверить состояние изоляции и проверить, есть ли пароизоляция.

  • Прикрепите жесткую изоляцию из плит непосредственно к конструкции существующего потолка механическим способом.Хотя этот метод позволяет избежать беспорядка и времени, необходимого для снятия потолка, он затруднит доступ к пространству между потолком и чердачным этажом (например, для установки встраиваемых светильников). Если жесткая изоляция из плит служит воздушным барьером, плотно установите плиты и хорошо заделайте швы. Расширьте электрические приборы, чтобы они соответствовали глубине нового потолка.

5.6.2 Добавление новой крыши

Изоляция также может быть добавлена ​​поверх существующего потолка или крыши.Этот вариант лучше всего подходит для соборных потолков и плоских крыш, когда требуются серьезные внешние изменения, например, новая крыша. Воздушное уплотнение, установка новой изоляции, обшивки, кровельного покрытия и замена карнизов, потолков и облицовки плюс утилизация обойдутся в несколько тысяч долларов. Вам почти наверняка понадобятся услуги квалифицированного подрядчика.

Один из методов заключается в установке жесткой теплоизоляции из плит поверх существующей крыши (см. Рисунок 5-25).Более высокое значение RSI жесткой изоляции означает меньшее увеличение толщины крыши, хотя для достижения желаемого уровня RSI может потребоваться несколько слоев изоляции.

Рисунок 5-25 Новая утепленная крыша может быть построена поверх старой

Изображение большего размера

Листовой полиэтилен сначала укладывается на существующую крышу для обеспечения воздухо- и пароизоляции в соответствии с правилом 1/3 — 2/3. В качестве альтернативы можно установить слой аэрозольной пены с закрытыми ячейками или жесткую плиту с низкой проницаемостью, заклеив стыки лентой для предотвращения утечки воздуха.В этом шаге нет необходимости, если воздушный барьер уже установлен.

Важно изолировать (т.е. заблокировать) и герметизировать пространство между балками по периметру крыши. Это предотвращает выход нагретого воздуха вокруг изоляции. Выровняйте края блокирующего материала с внутренней отделкой внешней стены и тщательно заделайте все швы. Другой подход — нанять подрядчика по производству пены, знакомого с воздушным уплотнением, чтобы заблокировать эти критические области.

Другой метод — возвести существующую крышу или обрамить новую крышу и заполнить ее термоизоляцией или неплотной изоляцией, которую вдувают. Убедитесь, что воздухо- и пароизоляция плотно закрыта. Новое пространство или каркас крыши могут увеличить нагрузку на конструкцию всей сборки, поэтому это должно выполняться в соответствии с требованиями местных норм.

Этот подход лучше всего реализовать с помощью новых ферм или путем установки поперечных элементов (так называемых прогонов), которые перекрывают длину крыши.После того, как прогоны установлены, устанавливаются новые стропила, после чего следует надлежащая установка изоляции, чтобы избежать движения воздуха и тепловых мостов. Оставьте достаточно свободного пространства над изоляцией и над новыми стропилами крыши для вентиляции.

Назад: Раздел 4: Комплексный контроль утечки воздуха Далее: Раздел 6: Изоляция подвала

Построение мансардного окна в Home Designer Pro

Информация в этой статье относится к:

ВОПРОС


Как построить мансардное окно?

ОТВЕЧАТЬ

В этой презентации подробно описывается каждый шаг и соответствующий результат в Home Designer Pro.Как только вы поймете причину каждого шага и то, как каждый из них влияет на ваш дизайн, вы будете лучше вооружены знаниями для завершения своего слухового окна с фронтоном.

Прежде чем мы начнем рисовать, давайте рассмотрим цель учебника. На изображении ниже показано мансардное окно с фронтоном, которое вы создадите в этом уроке. Кроме того, в этом руководстве показано, как создать состояние вальмовой крыши для слухового окна, а также описано, как создать двускатную крышу для остальной части конструкции.

Затем давайте рассмотрим поперечное сечение слухового окна, которое мы хотим создать. На изображении ниже мы видим, что крыша пересекает стену на первом этаже. Мы также видим, что есть короткие чердаки по обе стороны от коротких стен. Наконец, мы видим, что крыша довольно крутая, что позволяет иметь место для головы внутри основной зоны. Прежде чем создавать автоматическое слуховое окно, давайте узнаем, как создать этот тип крыши автоматически.

Теперь, когда мы полностью понимаем тип структуры, которую собираемся создать, пора приступить к рисованию нового плана.

Чтобы начать наш новый план

  1. Для начала запустите программу Home Designer Pro и выберите Файл> Новый план , чтобы начать новый пустой план
  2. Выберите Build> Wall> Straight Exterior Wall и создайте простую замкнутую прямоугольную структуру с четырьмя стенами, нарисовав стены по часовой стрелке.
    • В этом примере мы использовали структуру 30’x40 ‘.
  3. После того, как вы построили свой первый этаж, выберите Построить> Этаж> Построить новый этаж , чтобы открыть диалоговое окно Новый этаж , выберите Получить новый план 2-го этажа из плана 1-го этажа .

  4. На 2 этаже выберите Инструменты > Контрольные этажи> Отображение контрольного этажа , чтобы вы могли видеть связь с первым этажом при рисовании на плане второго этажа.
  5. Затем выберите Build> Wall> Straight Internal Wall , а затем щелкните и перетащите слева две правые внутренние стены, как показано на изображении ниже.

    • Эти стены необходимы для правильной конструкции нашей кровли. После того, как это руководство будет завершено и правильно созданы крыша и слуховое окно, эти стены можно переопределить как невидимые стены, а весь второй этаж можно будет сделать доступным для доступа к лестнице и дополнительных комнат.
  6. Теперь выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof .
  7. На панели «Построение» диалогового окна « Построить крышу » увеличьте Шаг (в 12) до 10 дюймов, , поставьте галочку в поле « Построить плоскости крыши » и нажмите ОК , чтобы построить автоматическое бедро. крыша для этого сооружения.
  8. Выберите 3D> Создать ортогональный вид> Поперечное сечение / отметка и перетащите поперечное сечение нашего результата, как показано на изображении ниже.

    Примечание: Поперечное сечение начинается в точке, где нарисована стрелка камеры, и продолжается через всю модель.

Теперь, когда крыша создана автоматически, мы можем видеть, что крыша размещена на стенах второго этажа, что позволяет перекрыть потолком небольшие комнаты наверху. Однако нам не нужны потолки над этими чердачными комнатами, потому что нам нужно срезать крышу до первого этажа, чтобы они стали чердачными помещениями.

Чтобы определить комнаты как чердак

  1. Сначала закроем вид в разрезе, выбрав Файл> Закрыть , чтобы вернуться к нашему виду плана этажа и узнать, как это сделать.
  2. Используйте инструмент Select Objects , чтобы выбрать сначала самое верхнее помещение в структуре, затем щелкните инструмент редактирования Open Object , чтобы открыть диалоговое окно Room Specification .
  3. На панели «Общие» диалогового окна « Room Specification » используйте раскрывающееся меню « Room Type », чтобы выбрать Attic , и нажмите OK , чтобы применить это изменение.

    Установив комнату как чердак, мы говорим автоматическому генератору крыши игнорировать высоту потолка этой комнаты. Для большинства комнат автоматический генератор крыши использует высоту потолка, чтобы решить, где поставить крышу, но мы не хотим этого для этой комнаты. . Скорее, мы хотели бы, чтобы крыша продолжала спускаться через комнату к внешней стене.

  4. Повторите этот процесс также для нижней комнаты, чтобы и верхняя, и нижняя комнаты на втором этаже были определены на чердаке, как на изображении ниже.

  5. Теперь выберите Build> Roof> Build Roof , чтобы снова отобразить диалоговое окно Build Roof , поставьте галочку в поле Build Roof Planes и нажмите OK , чтобы построить автоматическую вальмовую крышу для этой конструкции.
  6. Выберите 3D> Создать вид в перспективе> Полный обзор , чтобы изучить текущую форму нашей крыши, как показано на изображении ниже.

Теперь перед нами стоят две задачи.Во-первых, внутренние стены поддерживают крышу, чего мы не хотим. Кроме того, форма крыши — это вальмовая крыша, как мы можем видеть по выходящим наружу плоскостям крыши, опирающимся на все стены.

Давайте сначала сосредоточимся на создании двускатной крыши, а затем рассмотрим корректировку внутренних стен. На изображении выше мы видим, что есть крыша и над вторым, и над первым этажом, и оба являются вальмовой крышей. Мы изменим это, установив свойства стен на первом и втором этажах.

Чтобы изменить свойства стены

  1. Давайте закроем полный обзор, выбрав File> Close , чтобы вернуться к нашему виду плана этажа.
  2. Находясь на втором этаже, используйте инструмент Select Objects , чтобы выбрать левую внешнюю стену, затем, удерживая нажатой клавишу Shift на клавиатуре, также выберите правую стену, и щелкните инструмент редактирования Open Object , чтобы открыть диалоговое окно Спецификация стены для обеих этих стен.
  3. Выберите панель «Крыша», установите флажок « Full Gable Wall » и нажмите OK , чтобы применить это изменение.
  4. Затем выберите Tools> Reference Floors> Down One Floor , чтобы вернуться на 1-й этаж нашего плана.
  5. Поскольку часть крыши находится на этом первом этаже, мы будем следовать той же процедуре, чтобы выбрать левую и правую стены, открыть их для спецификации и на панели «Крыша» выбрать Full Gable Wall .
  6. Выберите «Инструменты »> «Эталонные этажи»> «Наверх на один этаж» , чтобы вернуться на 2-й этаж нашего плана.
  7. Затем выберите Build> Roof> Build Roof , чтобы снова отобразить диалоговое окно Build Roof , установите флажок в поле Build Roof Planes и нажмите OK , чтобы восстановить автоматическую крышу.

  8. Выберите 3D> Создать вид в перспективе> Полный обзор , чтобы проверить текущее состояние фронтона нашей крыши, как показано на изображении ниже.

Мы видим, что наши чердачные помещения построены правильно. Однако мы видим, что внутренние стены все еще поддерживают крышу. Это потому, что Home Designer Pro использует эти стены, чтобы определить, насколько высоким должен быть потолок над главной комнатой.

Для создания коленных стенок

  1. Давайте закроем полный обзор, выбрав File> Close , чтобы вернуться к нашему виду плана этажа.
  2. Затем используйте инструмент Select Objects , чтобы выбрать верхнюю внутреннюю стену, удерживайте нажатой клавишу Shift на клавиатуре, чтобы также выбрать нижнюю внутреннюю стену, и нажмите кнопку редактирования Open Object , чтобы отобразить Диалог Спецификации стены для этих двух стен.
  3. Выберите панель «Крыша», отметьте опцию Стена колена , чтобы превратить обе эти стены в стены колена.

    Коленная стена — это короткая стена на верхнем этаже, прорезанная плоскостью крыши. Установив эту стену на колено, мы позаботимся о том, чтобы крыша разрезала ее и продолжала спускаться до первого этажа. Мы также сделаем нижнюю стену коленной стеной. Сделав это, Home Designer Pro будет знать, что крыша должна разрезать стену, а не доходить до потолка.

  4. Теперь выберите Build> Roof> Build Roof , чтобы снова отобразить диалоговое окно Build Roof , поставьте галочку в поле Build Roof Planes и нажмите OK , чтобы восстановить автоматическую крышу с изменениями, которые мы сделали.
  5. Выберите 3D > Create Orthographic View> Cross Section / Elevation и щелкните и перетащите поперечное сечение нашего результата до сих пор, как на изображении ниже, чтобы увидеть, что мы создали крышу, которая нам нужна.

Для создания формы слухового окна

  1. Давайте закроем вид поперечного сечения / фасада, выбрав Файл> Закрыть , чтобы вернуться к нашему виду плана этажа.
  2. Выберите Build> Wall> Straight Exterior Wall и нарисуйте две внешние стены от этой внутренней стены до нижней внешней стены, образуя три комнаты.
  3. Центральная «комната» будет нашим слуховым окном, поэтому выберите Build> Wall> Break Wall и щелкните, чтобы разместить разрывы в местах, где нижняя внутренняя стена встречается с двумя только что нарисованными внешними стенами.
  4. Теперь используйте инструмент Выбрать объекты , чтобы выбрать средний сегмент нижней внутренней стены, которую вы создали, и нажмите кнопку редактирования Удалить или кнопку Удалить на клавиатуре.

    У вас может возникнуть соблазн нарисовать две внутренние стены для начала, но мы хотим, чтобы стены были точно выровнены, и легче сломать существующую стену, чем выровнять две отдельные стены.

  5. Снова выберите инструмент Select Objects и щелкните в правом нижнем углу, чтобы выбрать его, удерживайте нажатой клавишу Shift на клавиатуре и щелкните в правом нижнем углу, чтобы были выбраны оба, и щелкните Откройте инструмент редактирования Object , чтобы отобразить диалоговое окно Room Specification .
  6. На панели «Общие» диалогового окна « Room Specification » используйте раскрывающееся меню « Room Type », чтобы выбрать Attic , и нажмите OK , чтобы применить это изменение.

  7. Выберите 3D> Создать вид в перспективе> Полный обзор , чтобы увидеть наши результаты на данный момент.

Когда мы создали Полный обзор, мы видим, что мы создали слуховое окно с вальмовой крышей. Мы приближаемся; нам просто нужно поменять слуховую стену на двускатную.

Для замены слухового окна на двускатную стену

  1. Закройте полный обзор, выбрав File> Close , чтобы вернуться к нашему виду плана этажа.
  2. Находясь на втором этаже, выберите Build> Wall> Break Wall и разместите разрывы на нижней внешней стене, с которой соприкасаются две левые и правые внешние стены.
  3. Теперь используйте инструмент Select Objects , чтобы выбрать средний сегмент нижней внешней стены, которую вы создали, щелкните инструмент редактирования Open Object , чтобы открыть диалоговое окно Wall Specification .
  4. На панели «Крыша» диалогового окна «Характеристики стены » установите для этого сегмента стены значение Full Gable Wall и нажмите OK , чтобы применить изменения.

  5. Теперь выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , убедитесь, что шаг (в 12) по-прежнему установлен на 10 дюймов, поставьте галочку в Build Roof Planes. и нажмите ОК , чтобы восстановить автоматическую крышу с учетом внесенных нами изменений.
  6. Выберите 3D> Создать ортогональный вид> Поперечное сечение / Высота и перетащите поперечное сечение нашего результата до сих пор, мы видим, что крыша спускается через коленные стены, вниз через чердачные комнаты и совпадает с стены первого этажа, как показано на изображении ниже.

Наш слуховой проход почти готов. Следующим шагом является приведение внутренних стен в соответствие с уклоном крыши .

Чтобы соответствовать уклону крыши

  1. При открытом виде сечения / фасада щелкните инструмент Select Objects , затем выберите слуховую стену.
  2. Выбрав мансардную стену, щелкните инструмент редактирования Break Line и добавьте одиночный разрыв к стене, как показано на изображении ниже.

  3. Теперь, когда в слуховой стене определен новый разрыв, можно выбрать угловую ручку редактирования и поднять стену в соответствии с уклоном крыши, как показано на изображении ниже.

  4. Последний шаг — закрыть зазор, который появляется снаружи слухового окна между стеной слухового окна и крышей.Закройте окно Full Overview , выбрав File> Close , чтобы вернуться к нашему виду плана этажа.
  5. На Этаже 2 вы можете выбрать внутренние перегородки и перетащить их к центру комнаты.
  6. Выберите 3D> Создать ортогональный вид> Поперечное сечение / отметка , щелкните и перетащите поперечное сечение / отметку , чтобы увидеть результат в виде поперечного сечения.

    • Здесь щель закрыта и слуховое окно готово.

Как упоминалось ранее, после того, как вы довольны слуховым окном и крышей, все внутренние перегородки могут быть преобразованы в Невидимые стены на общей панели диалоговых окон Спецификация стены , а пространство внутри второго этажа будет использовано для ваших целей. выбор.

Однако эти внутренние стены не следует удалять, пока вы не будете довольны внешним видом вашей крыши и слухового окна и не будете уверены, что не будете восстанавливать крышу.

Если вы все же перестраиваете крышу и слуховое окно, внутренние стены должны присутствовать, чтобы должным образом сформировать крышу и слуховое окно. Имейте в виду, что внешние стены, используемые для определения слухового окна, должны оставаться видимыми, однако их не следует удалять.

.

Добавить комментарий

*
*

Необходимые поля отмечены*
