Мансардная конструкция предоставляет возможность значительно расширить жилую площадь дома и придать оригинальности сооружению. Относительно легко соорудить мансардную крышу своими руками, при условии соблюдения технологий строительства. Существует несколько вариантов конструкции мансарды.

Содержимое обзора:

Содержание

Преимущества и недостатки

Дом с мансардной крышей, как правило, имеет сложную конструкцию кровли. Верхний сегмент обычно пологий, а нижний – более крутой. Это обеспечивает удобство и комфортабельность внутреннего помещения. Последнее можно использовать как в хозяйственных целях, так и для постоянного проживания.

Такая конструкция обладает рядом положительных качеств:

  • дом с мансардой в строительстве обойдется дешевле, чем полноценные 2 этажа;
  • в отличие от двухэтажного строительства, уменьшается нагрузка на фундамент, что позволяет сэкономить;
  • дом выглядит эстетично и оригинально;
  • при правильном обустройстве на мансардном этаже будет очень уютно находиться;
  • мансарда заметно расширяет жилую площадь;
  • в сооружении конструкция не сложная, все работы можно выполнить собственноручно;
  • в процессе монтажа обязательно выполняется утепление мансардной крыши, благодаря чему значительно улучшаются теплоизоляционные характеристики дома.

Однако есть и некоторые минусы:

  • потолки имеют скошенную конфигурацию, поэтому стены низкие, что влечет сложности при подборе мебели;
  • необходимо применять качественные тепло- и гидроизоляционные материалы, стоимость которых относительно высока;
  • построить мансарду несколько тяжелее, нежели традиционную двухскатную крышу.

Конструктивные особенности

Мансарду можно соорудить практически в любом частном доме, будь то большой коттедж или маленькое дачное строение. Форма конструкции может быть разной – треугольной, ломанной, симметричной или ассиметричной. Мансардная часть может располагаться как на всей площади дома, так и его части.

Размеры мансарды ограничены периметром дома. Составляя чертежи мансардной крыши, необходимо учитывать несущую способность стен и фундамента.

Конструкция может немного выступать за внешние стены. В этой ситуации нужно на соответствующее расстояние выносить перекрытия. Последние будут служить опорой для мансардной крыши. Можно сделать и большой вынос, при этом придется сооружать опоры.

Минимальная высота мансардной крыши – 2,5 м. Если конструкция ниже, не удастся сделать комфортное жилое помещение.

Предъявляются повышенные требования к окнам. Они должны иметь высокопрочную раму и стеклопакеты из закаленного стекла. Это влечет дополнительные затраты.

Утеплять можно как всю мансарду, так и только ту ее часть, которая используется в жилых целях и отапливается. Стропильная система мансардной крыши должна иметь высокую несущую способность. Поэтому нужно использовать прочные стропила, сечение которых определяется исхода из угла наклона скатов.

Но, минимальное сечение 50х150 мм для шага в 1 м. Если угол наклона составляет 45°, можно применить шаг в 1,4 м. При этом нужно учитывать климатические условия. Если зимой характерны обильные осадки, шаг стропил не должен превышать 0,8 м.

Разновидности

Все мансардные крыши можно классифицировать на 4 категории, имеющие разную конструкцию. При этом такие мансарды бывают одноуровневыми или двухуровневыми. Построить одноуровневую мансарду проще. Как правило, такая конструкция предполагает сооружение обычной двухскатной или ломанной крыши.

Двухуровневые мансарды более сложны в строительстве. Такая конструкция подразумевает возведение 2-х помещений на различных уровнях. В данном случае применяется метод комбинирования опор.

На фото мансардной крыши можно наглядно ознакомиться с вариантами исполнения таких конструкций. Дополнительно можно предусмотреть балкон. Он сооружается по аналогии с оконным проемом.

Но, такая возможность зависит от несущей способности стен. Если ее недостаточно, балкон можно соорудить с применением дополнительных опор.

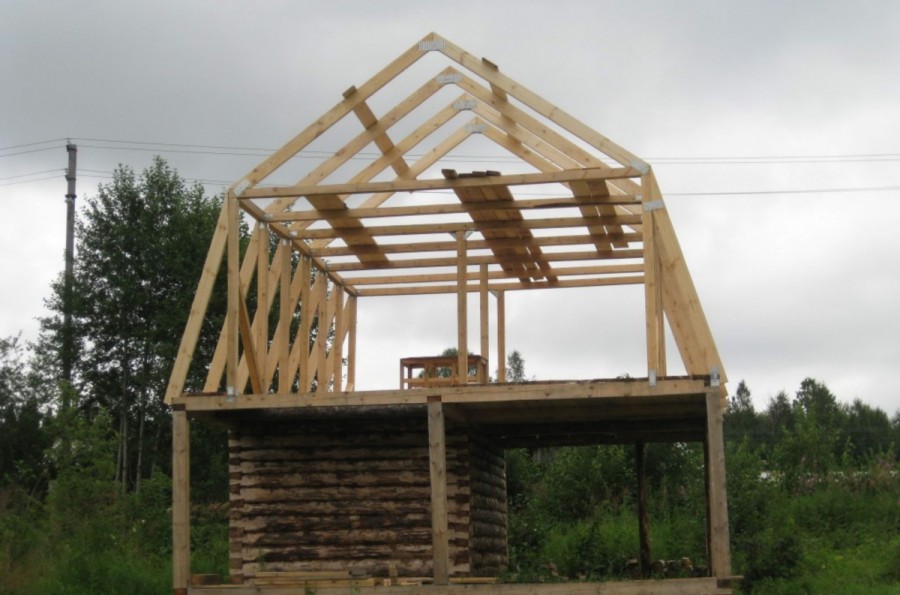

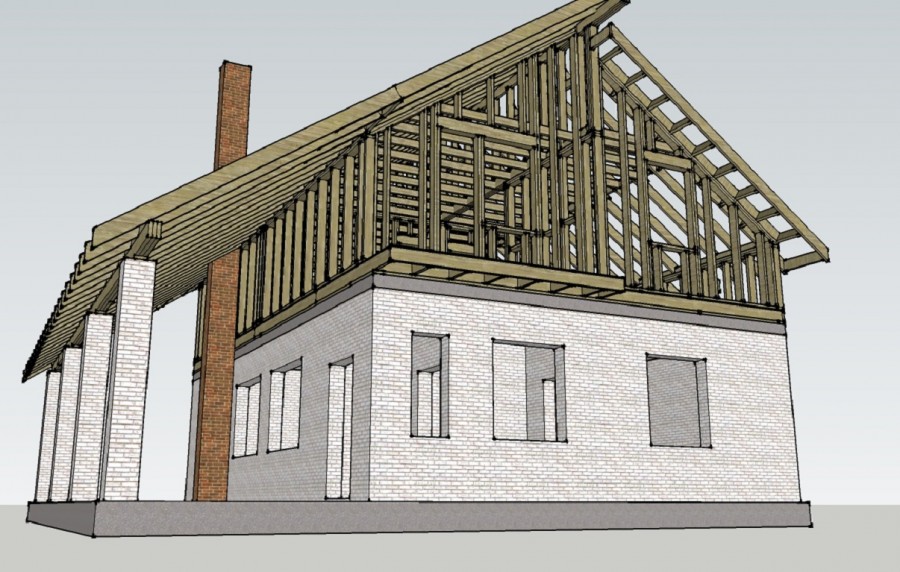

Стропильная система

Существует два вида стропильной системы для мансарды – висячая или наслонная. Определяться с типом стропил необходимо исходя из методики монтажа на стены здания.

Проще всего закрепить висячие конструкции. Это оптимальное решение для домов, в которых несущую функцию выполняют только внешние стены. Последние при этом выступают в качестве опорной конструкции.

Промежуточные опорные элементы отсутствуют. В такой ситуации нельзя делать слишком большое (больше 6 м) расстояние между стенами. Если необходимо увеличить размер пролета (больше 9 м), нужно сооружать подкосы, бабки.

Наслонные стропила, как правило, применяют если конструкция дома предусматривает 2 пролета (в середине имеется еще одна стена, выполняющая несущую функцию). Данный вариант предполагает 3 точки опоры стропильной системы – 2 внешние и 1 внутренняя стена.

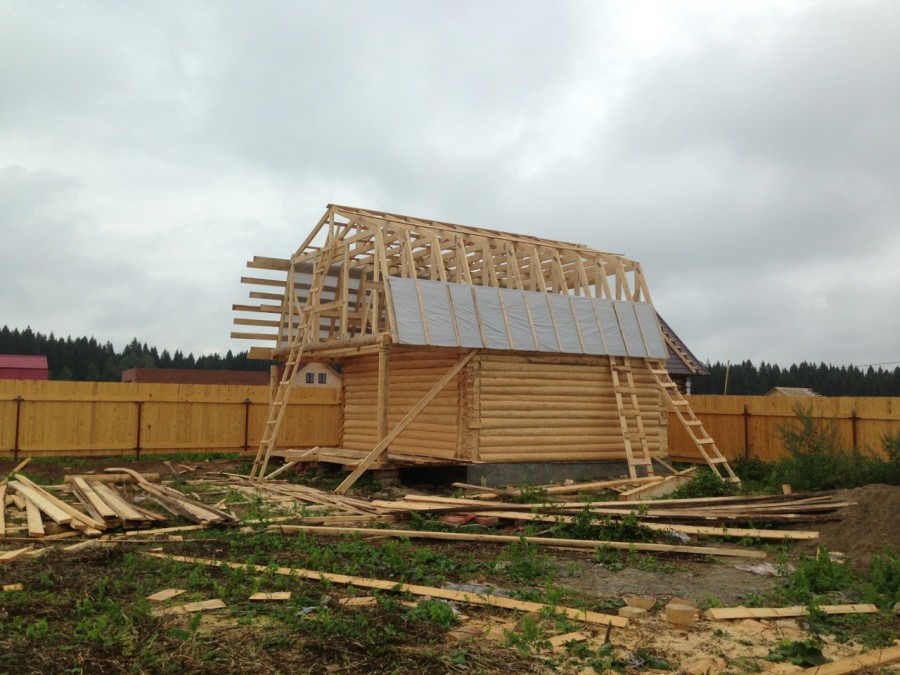

Технология сооружения

Для постройки мансарды нужно смонтировать стропила, уложить теплоизоляционные и гидроизоляционные материалы, сделать обрешетку и произвести кровельные работы. Ключевые этапы и порядок действий, как сделать мансардную крышу:

  • После сооружения несущих стен следует соорудить систему стропил.
  • Если дом каркасный, рекомендуется собрать конструкцию кровли внизу, а затем поднять вверх и смонтировать на стены.
  • Брусья, соответствующие высоте помещения по длине, нужно закрепить на нижнем бруске по выполненным согласно размерам конструкции отметкам.
  • Далее монтируется брусок, выполняющий потолочную функцию.
  • Определяется середина потолочного бруска, где монтируется стропильная опора.
  • На вертикальном бруске нужно разметить середину и смонтировать стропила, выступающие скатами крыши. Далее нужно сделать конек крыши.
  • Получившуюся конструкцию нужно смонтировать нам мауэрлат у одного из торцов дома. По аналогичной технологии нужно собрать остальные элементы стропильной системы, устанавливая их в соответствии с заранее определенным и размеченным шагом.
  • Каркас нужно обшить материалом для гидроизоляции.
  • Гидроизоляционный слой брусьями фиксируется на стропилах.
  • Сверху укладывается утеплительный материал (обычно используют минеральную вату).
  • Поверх утеплителя прокладывается дополнительный гидроизоляционный слой.
  • Вся конструкция крыши зашивается плитами OSB или иным стройматериалом. Основная задача – выровнять поверхность.
  • Укладывается кровельный материал.

На этом сооружение мансарды считается завершенным. Далее можно переходить к монтажу потолка (пола мансарды), если он не был выполнен заранее, и отделочным работам.

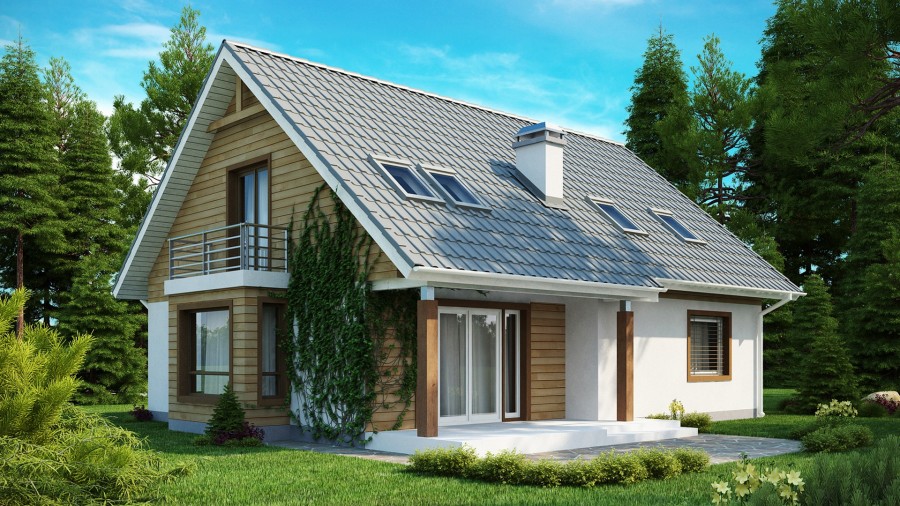

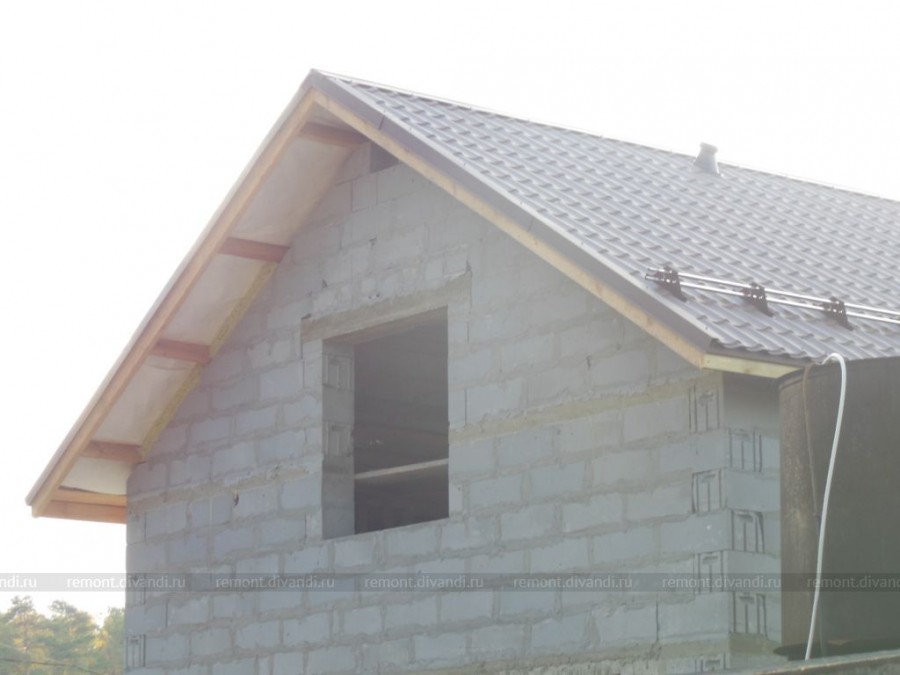

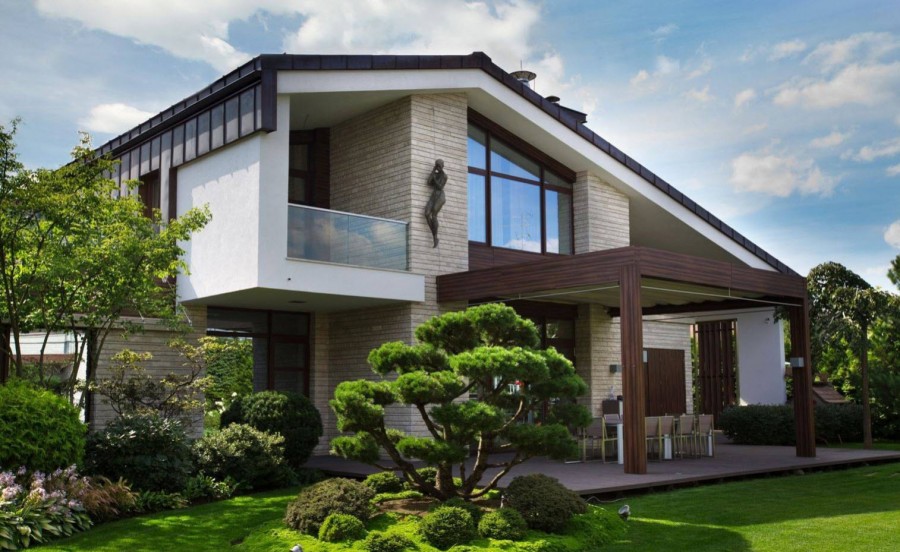

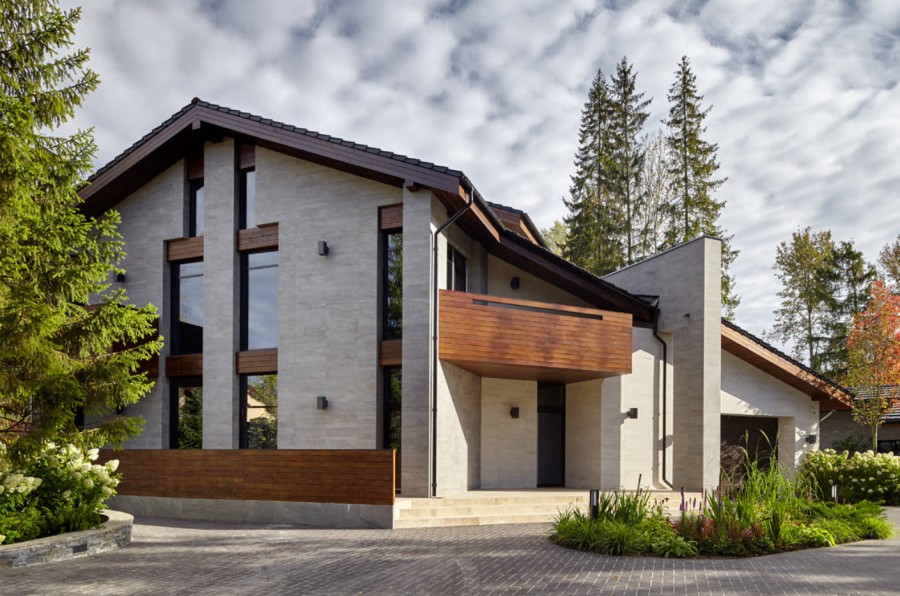

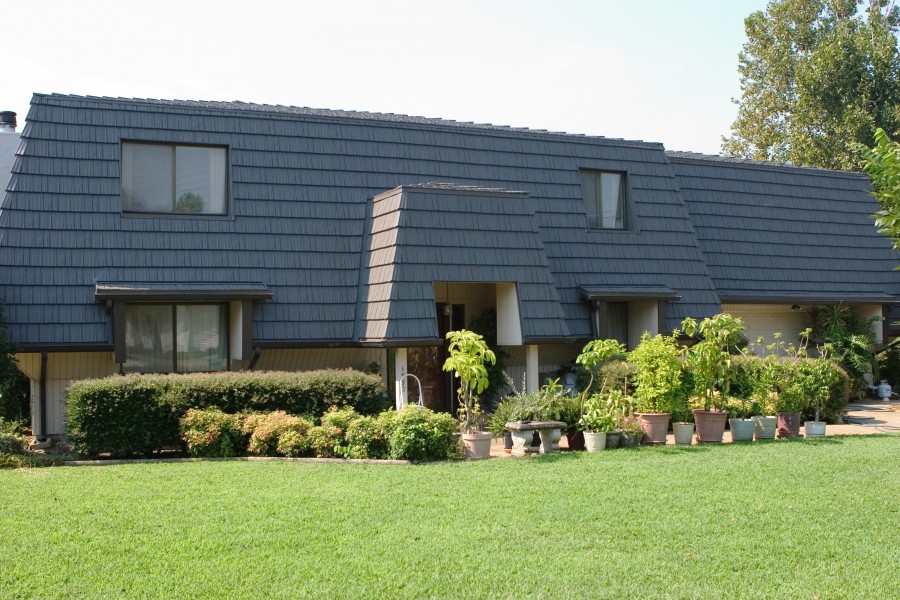

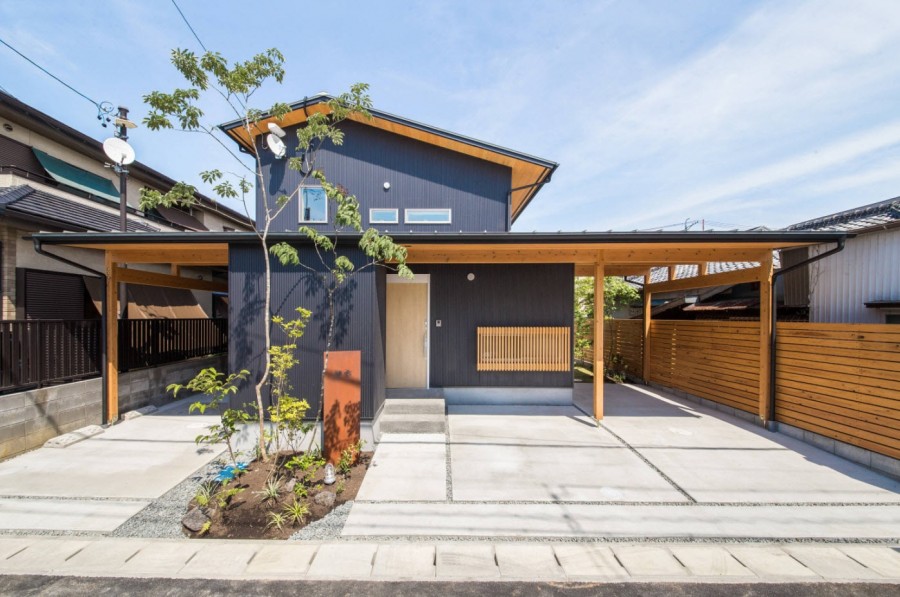

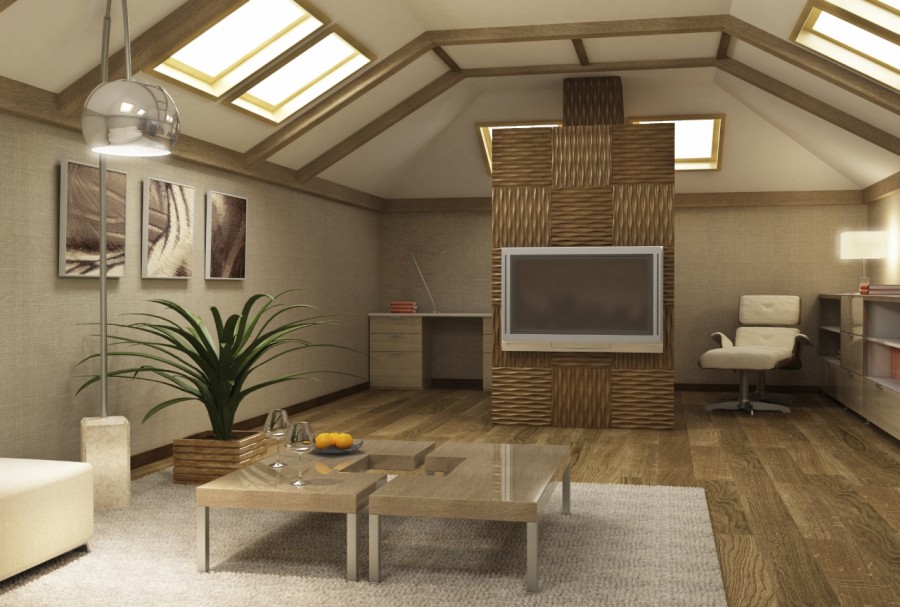

Фото мансардной крыши

Также рекомендуем просмотреть:

115 фото устройства крыши особого типа

При планировании современного частного дома важно использовать пространство максимально функционально. В решении этой задачи поможет обустройство мансарды. Мансардным этажом считается просторный чердак, который адаптирован для комфортного проживания. Такое решение планировки пространства значительно снизит потерю тепла, а также сделает ваш дом оригинальным и современным.

При помощи мансарды вы можете расширить жилую площадь обычного одноэтажного дома. Стоит заметить, что для сооружения мансарды не требуется особых навыков в области стройки, достаточно следовать инструкциям и правилам. Поэтому рассмотрим, как сделать мансардную крышу своими руками.

Разновидности мансард

Мансардные крыши бывают нескольких разновидностей – из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.


Подготовительные работы

Для выполнения некоторых этапов работы рекомендуется обратиться за помощью или консультацией к специалистам. К примеру, неопытному человеку будет достаточно сложно составить чертеж мансардной крыши. Чтобы сооружение было надежным, нужно уметь правильно рассчитать размеры и размещение каждого элемента.

Перед началом строительства необходимо рассчитать степень прочности дома, поскольку крупное сооружение создаст дополнительное давление на фундамент. Этот этап лучше доверить квалифицированному специалисту.

При расчете мансардной кровли и составлении проекта учитывается вся площадь помещения как полезная, так и глухая. Полезной считают ту зону, в которой высота от пола к потолку превышает один метр.

Все остальные участки чердака относятся к глухой территории. В этих местах удобно будет оборудовать места для хранения вещей или хозяйственных принадлежностей, поскольку к жилой площади их отнести не возможно.

Основные этапы строительства

На первом этапе необходимо сделать расчет прочности здания. Второй шаг предусматривает расчет и проектирование мансарды. Третьим шагом является демонтаж старой крыши.

Далее приступайте к самому трудоемкому и ответственному четвертому этапу – созданию стропильного каркаса. Для сооружения каркаса вам понадобится не меньше двух помощников. Приступите к пятому этапу – размещение и фиксация мауэрлата.

Шестой этап – это установка каркаса для подкровельного помещения. Отдельные части этого каркаса также будут подпорками для стропил.

На длинные балки из дерева закрепляются вертикальные стойки, размещают их по краям дома. Крепление осуществляется при помощи саморезов, либо металлических уголков.


Далее к стойкам нужно прикрепить перемычки (седьмой этап). Чтобы упростить задачу, рекомендуется пользоваться руководством по созданию мансардной крыши с фото.

После того как все элементы закреплены, переходите к восьмому шагу. Вам необходимо убедиться, что они размещены правильно. Для проверки между получившимися арками натяните шнур, оцените угол его наклона.

При правильном монтаже размещение шнура должно быть строго горизонтальное. В случае отклонений, арки нужно исправить, либо переделать. Если арки размещены правильно, их нужно зафиксировать при помощи гвоздевых пластин.

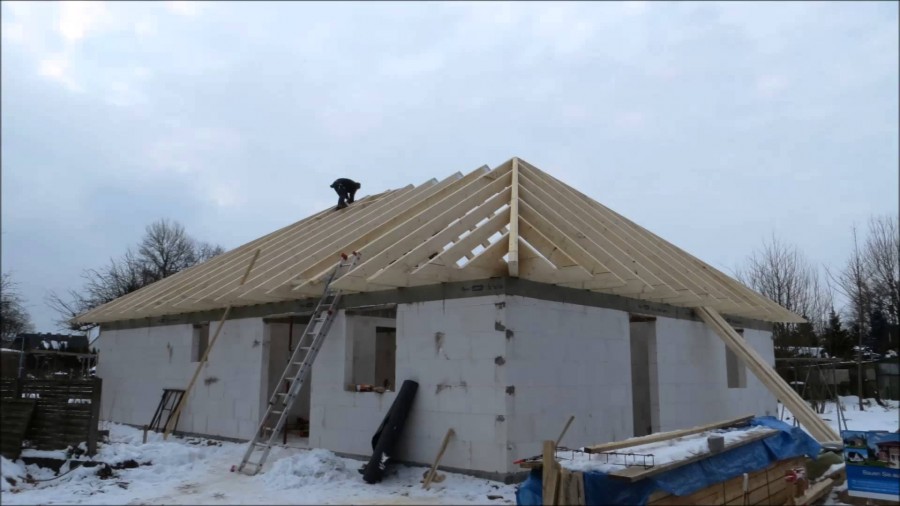

Следующим этапом (восьмым) является установление стропильной системы. Крепление первых стропил должно быть в месте максимального уклона кровельного ската.

Стропила необходимо подготовить заранее, каждый брусок закрепляется на отведенное место. При закреплении верхних стропил нужно строго соблюдать наклон ската. По окончанию этапа приступите к прибиванию обрешетки.

Завершаем работу

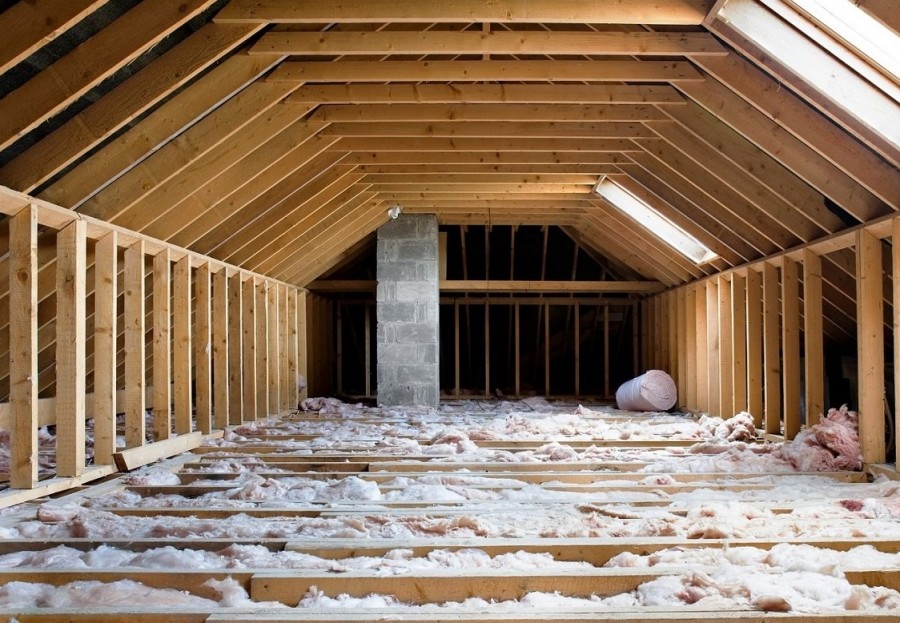

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.


Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант.  По завершению этого этапа строительство можно считать завершенным.

Фото мансардной крыши


Также рекомендуем посетить:

Красивые мансардные крыши частных домов: фото, примеры дизайна

Предлагаем вам фотообзор красивых мансардных крыш, в котором мы расскажем о разновидностях мансардных кровель, особенностях их формы и новых тенденциях в архитектуре частных домов с мансардами.

Дома с мансардой во французском стиле

Мансарда получила свое название в честь французского архитектора Франсуа Мансару, который в 17 веке первым предложил использовать подкровельное пространство для жилых комнат. Поэтому мансардная крыша ассоциируется с архитектурой французских домов — провинциальных коттеджей, средиземноморских шато и альпийских шале. Интересно то, что разным регионам Франции характерны свои, особенные формы мансардных крыш, причем разнится и подход к дизайну, и применяемые материалы.


Фото: thingsthatinspire.net

Дома в Нормандии настолько же суровы по архитектуре, как и климат этого региона Франции, но двускатные мансардные крыши с фахверковыми фронтонами и слуховыми окнами вносят в их дизайн ноты французской утонченности.


Фото: movoto.com

Интересная крыша сложной конфигурации, мансарда над гаражом, большая масса остекления — современные нормандские дома красивы и функциональны одновременно.


Фото: homeplans.com

В отличие от каменной архитектуры Нормандии, альпийские шале строят из дерева, а их двускатная крыша с мансардой обычно дополнена не только окном, но и балконом.


Фото: dom-chalet.ru

Внутреннее пространство мансарды под крышей шале очень колоритно смотрится за счет видимых стропил и дощатой обшивки.


Фото: alpineguru.com

Характерная черта мансардных крыш альпийских домов — длинные скаты, облегчающие сход снега, большие окна и достаточно просторные балконы.


Фото: homeplans.com

В средиземноморских провинциях Франции компактные шато обычно имеют многощипцовую крышу с несколькими мансардами.


Фото: homeplans.com

Французские дома с мансардной крышей — это обычно одноэтажные здания, «распластанные» вширь, а не вверх. При небольшой площади дома обычно предусмотрен гараж с мансардой.

Дома в викторианском стиле с мансардой

Англия — еще одна европейская страна помимо Франции, в которой строительство домов с мансардами приобрело небывалый размах. При кажущейся чопорности английские коттеджи очень уютно выглядят, и в большей мере такой эффект достигается благодаря красивому дизайну мансардных крыш с окнами.

Характерная черта домов с мансардой викторианского стиля — асимметричная и немного изогнутая линия кровли на фронтоне, а также большие слуховые окна.


Фото: houzbuzz.com

Нередко англичане обустраивают выход с мансарды на балкон, который задействует подкровельное пространство крыши террасы.

Милый колорит провинциальным английским домам придает цветовая гамма отделки фасада и деревянные ставни контрастного цвета на мансардных окнах.


Фото: houzbuzz.com


Фото: houzz.ru


Фото: houzbuzz.com

Отличительная особенность английских домов с мансардой — большой уклон скатов кровли и несколько асимметрично расположенных фронтонов. Необычность такой архитектуры усиливается за счет синего цвета фасадной отделки в сочетании с серым кровельным покрытием.

Современная интерпретация викторианской архитектуры — дом с вальмовой крышей и мансардой с небольшими балконами.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Новые тенденции в строительстве домов с мансардой

Несмотря на устоявшиеся традиции в строительстве домов с мансардами, архитекторы все время находятся в поиске свежих идей. Новые технологии и конструктивные материалы намного расширяют возможности проектировщиков и позволяют реализовать самые смелые и даже дерзкие концепции.


Фото: museum-design.ru

Экстрасовременная тенденция в строительстве, пришедшая к нам из Дании — мансардные дома с четырехскатной крышей, облицованной тем же материалом, что и фасады. Причем, цвет отделки должен быть максимально приближен к черному — цвету, лучше всего поглощающему тепло.


Фото: houzbuzz.com

Еще один тренд из стран Северной Европы — коттедж, состоящий из нескольких жилых объемов в виде небольших домиков с мансардами.


Фото: houzbuzz.com

Не только в Европе, но и в других станах ширится популярность коттеджей, облицованных одним материалом, без использования специальных кровельных покрытий.


Фото: house-minimalist-design-plans.blogspot.com

Такие дома обычно имеют небольшую площадь, поэтому актуален вопрос использования подкровельного пространства и обустройства мансарды с окнами.


Фото: houzbuzz.com

Модная тенденция в европейской архитектуре — компактные частные дома с мансардой под односкатной крышей. На фото вы видите, как интересно обыгран этот вариант с помощью динамичной линии кровли.

Постройка минималистичного коттеджа под односкатной кровлей мансардного типа — один из экономически выгодных вариантов обустройства частного жилья.


Фото: house-minimalist-design-plans.blogspot.com

Большое количество окон придают этому современному коттеджу с односкатной кровлей необычный вид, но основное, это максимальное использование полезной площади чердачного помещения.


Фото: houzbuzz.com

Западные архитекторы предлагают множество необычных решений, одно из них — частный дом с асимметричной двускатной крышей и мансардой.

Эффектным элементом архитектуры загородного дома с ломаной мансардной крышей станет сплошное остекление фронтона и обустройство балкона.


Фото: houzbuzz.com

Многочисленные проекты деревянных дачных и загородных домов с большой массой остекления и мансардой — это еще одна попытка архитекторов сделать жилье более эко-дружественным и комфортным.


Фото: houzbuzz.com

Полностью остекленный фасад дома с мансардной крышей — смелая попытка немецких архитекторов создать жилье, максимально объединяющееся с окружающей средой.

Стремление сделать дом энергосберегающим и экологически чистым порождает все большее количество проектов с мансардной кровлей, оборудованной солнечными батареями.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Красивые мансардные крыши из камыша

Всплеск интереса к экологически чистым материалам сыграл определенную роль в возрождении популярности камышовых и соломенных крыш в европейских странах. Самыми важными аргументами в пользу кровель из камыша послужили прекрасная способность задерживать осадки и сохранять тепло, натуральность и оригинальный внешний вид.


Фото: danmardomy.pl

Природные бежевые и дымчатые оттенки камышовых крыш смотрятся необычно, но при этом естественно вливаются в цветовую гамму ландшафтного дизайна и органично дополняют ее.


Фото: danmardomy.pl

Фахверковые дома с мансардой под кровлей из натурального материала — традиционный вид построек в Северной Европе.


Фото: dizainall.com

Необыкновенно красивы тростниковые крыши с мансардой и слуховыми окнами округлой формы, будто бы «выросшими» из толщи кровельного покрытия.


Фото: dizainall.com

Создание мансардной кровли из камыша — это своеобразное искусство — на фото вы видите, насколько филигранно вырезан декор слухового окна мансарды.


Фото: dizainall.com

Пластичность камышовых стеблей позволяет создавать кровли сложной формы, особенно, если в доме предусмотрен мансардный этаж с несколькими комнатами.


Фото: dizainall.com

Тростник и камыш — идеальный материал для формирования округлых кровель. Такая грибовидная крыша с миниатюрными мансардными окошками станет колоритным элементом архитектуры частного дома из бруса или бревна.


Фото: dizainall.com

С камышовой крышей прекрасно сочетаются на только дома провинциальной архитектуры, коттеджи современного дизайна также могут быть удачно обустроены такой кровлей. На фото вы видите нетривиальное решение — кровельное покрытие переходит с крыши на фасады здания, за счет чего дом выглядит более уютным и, что немаловажно, более теплым.


Фото: dizainall.com

К неоспоримым «плюсам» камышовых кровель относят их способность сохранять стабильную температуру внутри дома и в жару, и в морозы и при этом обеспечивать достаточную вентиляцию мансарды и других помещений. Существенный «минус» камышовой кровли — это высокая воспламеняемость, но современные антипиреновые пропитки позволяют улучшить ее противопожарные свойства. Кроме того, обустройство такой крыши выльется в немалую сумму.

Загородные коттеджи с мансардными крышами из Ондулина

В отличие от черепицы, гибкой кровли и натуральных покрытий, крыши из Ондулина отличает демократичная цена при достаточно высоком запасе прочности. Европейцы уже давно оценили практичность еврошифера и активно применяют его для обустройства кровель мансардного типа.


Фото: danmardomy.pl

Палитра натуральных цветов, максимально приближенных к природным оттенкам, позволяет органично вписать загородный дом в любой ландшафт.

Вальмовые крыши из Ондулина гармонично подчеркивают архитектурные особенности дома в любой стилистике, включая классическую.

При большой ветровой нагрузке в вашем регионе оптимальной будет четырехскатная мансардная крыша с покрытием Ондулином.

Фото-микс мансардных крыш

Мансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

БикЮ

В большинстве случаев загородный дом строят с мансардой (мансардным этажом). Популярность такой конструкции крыш выглядит вполне логично, учитывая законодательно установленные ограничения по этажности (частный дом должен быть не выше 3-х этажей), а также значительную экономию на материалах для стен (стоимость квадратного метра кровли значительно дешевле м2 кирпича или бетонного блока).

Существует большая разновидность как типов мансардных крыш, так и используемых кровельных материалов. В этой статье мы разберем особенности конструкции крыш в частных домах и какие существуют виды мансард.

Крыша мансардного типа позволяет решить многие задачи. Внешний вид дома получается интересным, причем здание может быть оформлено в разных стилях — все варианты комбинаций кровельного покрытия, вида и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Насчет стоимости стоит поговорить отдельно.


Комбинация скатов, направленных в разные стороны дает очень необычный эффект.
Точно такой дом вы не назовете обычнымМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.


Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.


Устройство мансардных окон в крышеМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.


Что нужно для установки мансардного окна и порядок монтажа составляющихМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?


Мансардная кровля в несколько уровней — это тоже распространенный приемМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

  1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
  2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

  • Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
  • При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
  • Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Типы мансардных крыш

Крыша мансардного типа, используемых при строительстве частных домов, имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в комбинации.

Односкатные

Нестандартно выглядят дома с односкатными мансардными крышами. Ее устройство является наиболее простым из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на разноуровневых стенах. Скос образуется за счет разности высоты двух противоположных стен. При этом угол ската должен быть в районе 35°-45°. Меньший наклон приведет к скапливанию большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.


Односкатная мансардная крышаМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Если говорить о внешнем оформлении дома, выглядят здания нестандартно. Чаще всего в высокой стене мансардного этажа делается большое окно: сама конструкция к этому располагает. Примеры смотрите на фото ниже.


Этот дом с односкатной мансардной крышей наиболее консевативенМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Устройство односкатной крыши получается наиболее дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метров: можно на стены уложить стандартной длинны брусья и не делать подпирающие конструкции. Видимо этим и обусловлено решение на фотографиях внизу, но получилось очень интересно.


Если расстояние между стенами меньше, конструкция совсем простаМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Нестандартное решение: две односкатные крыши образуют террасу между нимиМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?


Двускатные

Двухскатная мансардная крыша — наиболее широко распространена: при общем строении, решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысоких затратах позволяет удовлетворить различные требования по необходимой площади помещения.

Проще всего реализуется мансарда под обычной двускатной крышей, но высота ее должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым). Может быть:

  • симметричной — конек располагается над серединой здания;
  • асимметричной — конек смещен относительно центра.

Фронтоны при этом прямые. Комната получается трапециевидная, в достаточно широких зданиях можно выделить квадратную. Недостаток двухскатной крыши мансардного типа с том, что отсекается большое пространство по бокам, что в частных домах не всегда приемлемо. Чтобы немалые площади не гуляли, их используют под устройство кладовых или шкафов.


Конструкция мансардного этажа под двускатной крышейМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

При таком устройстве окна делают в крыше, место их расположения зависит от угла наклона. Могут они быть слуховыми, как на фото вверху или в плоскости крыши, как а фото ниже.


Окна могут располагаться в плоскости крышиМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Ее устанавливают на выгнанные до некоторого уровня стены. Дом тогда называют «в полтора этажа» (один из таких домов на фото выше).


Разница в полезной площади очевидна, но и затраты больше (на материал стен)Мансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Это два вида двухскатных мансардных крыш. Есть еще третий — ломанные. Их можно выделить в отдельную категорию — устройство имеет значительные отличия.

Ломаные

Устройство ломаной мансардной крыши и сложнее и проще. По сути это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет не тратя средства на возведение стен, получить жилое пространство, лишь немного меньшее, чем на нижнем этаже (примерно на 15%). В этом смысле ее устройство проще. Но стропильная система имеет более сложное строение, и в этом смысле ее устройство сложнее.


Конструкция ломаной мансардной крыши — наиболее часто используемый вариант стропильной системы — с выносом части стропила за поверхность стены. Таким образом образуется свес, защищающий узел примыкания к стенам от осадковМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Именно этот тип наиболее распространен при самостоятельном строительстве. Он с легкостью позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, почти обособленное, жилье. Так как материалы при строительстве используются обычно легкие, то несущей способности фундамента обычно хватает, но расчет не помещает.


Небольшое помещений из бревна внизу, а сверху — обширная мансарда, опирающаяся на стойкМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Четырехскатные

Это уже сложные системы, которые обязательно нужно рассчитывать. Поверхность получается большой, расходы на утепление значительно возрастают, вместе с тем уменьшаются размеры мансардного помещения: отсекаются части помещений со всех четырех сторон.

Их плюс — высокая устойчивость к сильным ветрам: все поверхности наклонные и ветровая нагрузка не настолько сильно давит на скаты. Строение таково, что свесы можно сделать низкими, защищая стены от воздействия осадков и ветров. К тому же дома с такими крышами многие считают наиболее привлекательными. Классический вариант четырехскатной крыши — вальмовые.


Один их видов четырехскатных крыш — вальмовая и мансардное помещение под ней. В полный рост стоять можно только в центральной частиМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

При их устройстве усиливают наклонные стропила — на них приходится большая часть нагрузки. Вообще, ее стропильная система — одна из самых сложных, материалоемких и, следовательно, дорогостоящих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрите ее конструкцию на фото ниже.


Стропильная система вальмовой мансардной крышМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

На верхней картинке видны все упоры, укосы, которые необходимо поставить, на втором, более ясно прорисована структура и расположение стропил.

Есть еще переходной вариант — полувальмовая. Она — это нечто среднее между двускатной и четырехскатной крышей. В этом случае вальма делают только на часть высоты этажа.


Мансардная полувальмовая крыша. Организация ее стропильной системыМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Описаны только основные виды мансардных крыш. Есть еще их комбинации. Например, вальмовая может быть еще и ломаной, как и односкатная. Вариантов действительно очень много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Крыша мансардного типа с балконом

Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.


Один из видов небольшого балконаМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.


Слуховое окно тоже можно превратить в небольшой балконМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.


Колонны, оформляющие входную дверь, поддерживают площадкуМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.


Балкон на фронтоне мансардной крышиМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.


Фронтон мансарды сдвинут внутрь. Образовавшаяся площадка используется как открытый балконМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.


Сложность этого проекта — длинные стропилаМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Похожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редкоМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.


«Г» образная односкатная мансардная крышаМансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Проект мансардной крыши частного дома

Простой и эффективной идее использования подкрышного пространства частного дома в виде мансарды или жилого чердака насчитывается несколько сотен лет, со времен гениального Франсуа Мансара, по-настоящему проекты мансардных крыш стали интересными для частника только с появлением современных кровельных пароизоляционных и теплоизоляционных материалов. Старыми технологиями и материалами сделать мансарду удобной и комфортной было не так просто, как может показаться неспециалисту. Сегодня практически 90% новостроек в частном секторе представляют собой дома с мансардной крышей, практичность и рациональность которых уже стали общепризнанными.

Что можно считать мансардной крышей

Обустройство дополнительного помещения в подкрышном пространстве не дается даром. Любые варианты крыши мансардного типа представляют собой сложную и дорогостоящую конструкцию, поэтому в большинстве случаев проект мансардной крыши частного дома вместе с коробкой стен и перекрытий заказывают у профильной строительной фирмы, а отделку и проводку коммуникаций выполняют своими силами.

Все существующие конструкции мансарды можно разделить на несколько больших групп:

  • Ломаные крыши с поднятой кровлей;
  • Классический двухскатный треугольник;
  • Ассиметричные конструкции с одно и двухскатной кровлей;
  • Вальмовые и шатровые схемы каркаса.

То есть, теоретически проект мансардного помещения можно сделать для любой неплоской крыши, лишь бы хватило высоты под поперечинами стропил и ширины между боковыми проекциями кровли. СНиП требует, чтобы ширина коробки здания по проекту была не менее 4,5 м, площадь не менее 7 квадратов, а отношение величины высоты потолков мансардного помещения к его площади было не менее 1:2. Человеческим языком это означает, при минимуме площади мансарды в 7 м2 высота не может быть более 3,5 м.

В большинстве случаев проекты мансардных крыш, фото делают под объем помещения не менее 30 м3, в противном случае перестраивать обычную крышу в ломаную или ассиметричную ради крохотной комнатушки не имеет смысла.

Понятно, что с таким же успехом можно причислить к мансардному помещению любой чердак, поэтому строительные нормы определяют, что к мансардному помещению относят только в случае, если расстояние по вертикали от точки пересечения кровли и вертикальной плоскости фасада до пола мансарды составляет не менее полутора метров.

При желании можно найти немало интересных и сложных проектов мансардных крыш, но их планирование и постройка, как правило, требует использования специальных методов усиления и балансировки каркаса. Такие проекты выстраивают только по чертежам мансардных крыш, полученных в результате многократной проверки прочности каркаса с помощью специализированных программ.

Для обычного частного дома с мансардой используют проекты мансардных крыш фото двух типов– с ломаным и треугольным — ассиметричным силуэтом.

Мансарда под ломаной крышей

Наиболее распространенным является проект мансардного помещения с ломаной крышей. Такая конструкция обходится в строительстве значительно дороже, по внешнему виду мансардные крыши домов с мансардой фото выглядят не столь привлекательно, как двухскатная или вальмовая кровля, поэтому к ней прибегают, только если на втором этаже необходимо помещение максимального размера.

В зависимости от проекта мансардное помещение может быть:

  • Независимым от первого этажа, с отдельным входом. В этом случае лестница пристраивается по боковой стенке здания;
  • Продолжением первого или второго этажа дома. На практике такое решение оформляется в виде дополнительного яруса последнего этажа;
  • Основным этажом в здании, первый этаж выделяется в виде подсобных и технологических помещений.

Конструкция ломаной крыши в любом из перечисленных случаев базируется на использовании дополнительного силового элемента — поперечной затяжки, с помощью которого объединяются стропила двух скатов крыши, уложенных под разным углом.

В различных проектах стропильные ноги каркаса могут опираться непосредственно на мауэрлат стен или на вынесенные консольные опоры, фото.

В этом случае удается с минимальными затратами получить значительное увеличение ширины мансардного помещения.

Для небольших зданий проектом предусматривается перенос веса ломаной мансардной крыши только на наружные стены дома, но с увеличением ширины пролета нужно компенсировать возросший вес стропильной установкой дополнительных вертикальных опор в центральной части кровельной конструкции. Чаще всего опоры зашивают гипсокартоном и декорируют в тон основным стенам.

Мансардные помещения могут отличаться не только по наличию потолочного перекрытия или дополнительных опор. Основное отличие заключается в оформлении боковых стен. Например, для проектов небольших мансард с ломаными крышами в большинстве случаев боковые стены помещения остаются наклонными как у ската кровли. Это дает дополнительный выигрыш в полезном объеме пространства, тем более что периферийные зоны обычно отводятся под спальную мебель.

Применение ломаной крыши практически всегда уменьшает чердачное помещение до минимума, высота чердака в самых удачных проектах не превышает одного метра. Поэтому нередко от перекрытия, отделяющего чердак от мансарды, просто отказываются в пользу полезного пространства комнаты.

Окна в мансардных помещениях

Для небольшой мансарды можно оставить окна на фронтонах крыши, но чаще этого не хватает для полноценного обеспечения освещения помещения за счет солнечного света. По нормам требуется остекление не менее 12-20% от площади пола. Поэтому проектом обычно закладываются наклонные окна, вмонтированные в скаты кровли.

Это может быть вынесенный тоннельный оконный проем в виде слухового окна, фото.

Такое решение усложняет устройство кровельного покрытия, но упрощает конструкцию оконного проема, рамы и самого окна. Установка дополнительного выноса позволяет использовать стандартные металлопластиковые окна любого размера и площади остекления.

Более сложным проектом является использование для мансардного помещения наклонных оконных рам, вмонтированных непосредственно в кровельный пирог.

В этом случае оконную раму из клееного бруса или профиля ПВХ закрывают дополнительными отливными карнизными планками, стыки заклеиваются герметиком и запаиваются наглухо гидроизоляционной пленкой. Форточки и оконные створки изготавливают по качающейся схеме.

Важно! Наклонные окна способны обеспечить достаточно высокое качество вентиляции помещений без нарушения теплообмена внутри мансардной комнаты.

Оптимальная высота установки оконной рамы составляет 1,5-1,8 м над уровнем пола.

Треугольные и ассиметричные мансардные крыши

Ломаная крыша всегда остается вынужденным компромиссом между необходимостью обеспечения максимального объема для мансардного помещения и относительно небольшими габаритами здания. Если ширина пролета коробки дома превышает шесть метров, то заказчики проекта зачастую отказываются от ломаных конструкций в пользу обычных треугольных профилей.

Приведенная схема наглядно доказывает, что:

  1. Мансардное помещение под ломаной крышей всегда шире, чем у треугольника;
  2. Нет скосов и наклонных угловых участков, уменьшающих полезный объем воздуха в помещении;
  3. Сама конструкция крыши ниже, а значит, меньше парусность конструкции.

Но при всех очевидных преимуществах ломаной мансардной крыши такая конструкция не вытеснила треугольные и ассиметричные проекты. Почему?

Во-первых, треугольная двухскатная крыша проще и дешевле в строительстве, идеально подходит для любого проекта здания. Во-вторых, треугольные силуэты смотрятся на порядок более привлекательно, и, как ни странно, именно этот фактор является определяющим при выборе заказчиком наиболее понравившегося проекта здания. В-третьих, треугольная крыша оказывается значительно более надежной и удобной, особенно, если дом с мансардой строится в районах, где выпадает большое количество осадков в виде дождя и мокрого снега.

Конструктивно равнобокая двухскатная мансардная крыша отличается от обычной схемы только наличием дополнительных поперечин, подкосов и опор, формирующих стены и потолочное перекрытие мансарды.

В этом случае для упрощения проекта боковые стены, полностью или частично, выполняют наклонными. Высота вертикальных участков должна быть не менее 120-150 см, в противном случае часть комнаты будет использоваться неэффективно.

Компоновка помещения и зданий с треугольной мансардной крышей

Стоит отметить, что из-за своей универсальности треугольный вариант мансардной крыши способен вписаться в любой проект здания. Например, сделать мансарду для дачного дома, как на фото.

Использование ломаной крыши в данном проекте позволило бы увеличить размеры мансарды, но эффектность внешнего вида постройки была бы явно утеряна. Треугольные конструкции мансардных крыш могут очень точно сочетаться с вальмовыми и шатровыми схемами, фото.

Проекты мансардных ломаных крыш выглядят менее эффектно.

У треугольных мансардных крыш имеется один существенный недостаток. Мансарда занимает не более 60% от полезного объема подкрышного пространства. Из-за небольшой высоты боковых карманов под скатами кровли использовать их, как и чердачное пространство, не представляется возможным.

Особенно острой подобная проблема является для проектов домов с относительно пологими скатами кровли. Если здание с мансардным этажом планируется построить в местности с сильными ветрами, то вместо традиционной остроконечной треугольной крыши нужно будет использовать проект стиля шале, с длинными и пологими кровельными скатами.

В этом случае мансардное помещение не выделяют в виде одной комнаты, а обустраивают в форме дополнительного яруса, без потолочного перекрытия.

Не менее красивыми получаются проекты с ассиметричным расположением скатов кровли, фото.

За счет смещения оси расположения мансардной комнаты в сторону удается значительно расширить подкрышное пространство и даже частично улучшить геометрию стен и потолка.

Заключение

Практически все проекты мансардных крыш очень сильно меняют облик самого здания. Большинство специалистов в области архитектуры и планирования частных малоэтажных домов отмечают, что в современных проектах первый этаж здания все чаще становится техническим, его пространство занимают гаражи, бойлерные и хозяйственные комнаты. На мансардные этажи уже переехали спальня, гостиная и рабочий кабинет, в будущем, возможно, именно мансарда станет главным пространством в доме.

Отправить комментарий

Крыши домов с мансардой: жизнь под небом (54 фото)

Крыши домов с мансардой давно уже не новинка на строительном рынке, но и на сегодняшний день они пользуются большой популярностью. Что же такое мансарда? Это помещение чердачного типа, пригодное для проживания, расположено оно обычно под самой крышей дома. Крыша в таких домах также необычная, она имеет название «мансардная», и ее проектирование происходит по специальному проекту.

Немного истории

Такого плана мансардные крыши и чердаки используют довольно давно, примерно с 17 века. Основоположниками подобного строительства стали мастера из ряда стран Европы. В те времена города Европы развивались в ускоренном темпе, проживать в больших домах, да и просто квартирах было дорого и не по карману многим. Это и натолкнуло на мысль создания подобных конструкций Франсуа Мансара, в его честь они носят свое название и по сей день. Чаще всего такое жилье использовалось для небогатых постояльцев.

Крыша частного дома с мансардойКрыша частного дома с мансардой

В России мода на построение домов с мансардой пришла в 18 веке, началось подобное строительство в Санкт-Петербурге. Длительное время жилье подобного типа использовала богема, бедные студенты, чиновники мелкого ранга.

С чего начинается проект?

Сооружение качественной мансардной крыши позволяет почти в полной мере заменить строительство дополнительного этажа, что весомо сказывается на финансовой стороне вопроса. В самом начале строительства важно создать грамотный проект крыши, отображающий все важные вопросы.

Что нужно учесть? В первую очередь, это количество используемой площади. Здесь многое будет зависеть от уже имеющегося фундамента и отделочных материалов. Важно все рассчитать до мелочей. Также следует учесть возможное выпадение осадков и ветровую нагрузку.

Крыша с мансардой коричневаяКрыша с мансардой коричневая

Преимущества домов с мансардой

Создавая грамотный проект крыши с мансардой можно получить дополнительное жилое помещение в своем доме. В зависимости от пожеланий можно использовать дополнительное помещение под устройство игровой детской комнаты, библиотеки, рабочего кабинета или комнаты для занятий спортом. Дизайн будущего помещения, как и его назначение важно продумать заранее. Также в зависимости от месторасположения и освещенности можно создать зимний сад или оранжерею. Кроме того, к основным достоинствам частных домов с мансардой можно отнести:

  • Красивый внешний вид общей постройки.
  • Дополнительная жилая площадь.

Мансарду можно надстроить в уже имеющемся доме, тем самым увеличив его площадь.

Необычная форма крыши с мансардойНеобычная форма крыши с мансардой

Крыша с мансардой и панелямиКрыша с мансардой и панелями

Считается, что мансарда является самым теплым помещением в доме (воздух обладает физическими свойствами подниматься вверх), поэтому здесь можно уставить детскую комнату.

Теплое мансардное помещение способствует увеличению коэффициента теплосбережения в комнатах, которые расположены ниже.

Самое главное достоинство – это минимальные затраты, если изначально заложить в проекте крыши и мансардное помещение. Для его создания не нужны несущие стены, фундамент, только лишь каркасные балки, и в дополнение грамотно продумана система изоляции.

Существующие виды

От обычной кровли дома с мансардой отличает наличие дополнительных стропил, высокое утепление, паро- и гидроизоляция.

Односкатная

Это самый простой вид кровли. В помещении в наличии имеется одна только полноценная стена. Рекомендуется делать наклон с углом от 35 до 45 градусов. Если уменьшить угол могут возникнуть проблемы с задержкой снега, что потребует дополнительных работ по укреплению несущих опор. Главные преимущества этого вида крыш – относительно недорогая стоимость и простота в монтаже.

На практике дома с односкатной крышей строятся довольно редко. С установкой односкатной крыши появляется возможность установить небольших размеров чердак возле самой мансарды.

Двухскатная крыша с мансардой

Такой вид кровли позволяет создать максимальное количество полезной используемой площади. При проектировании домов такой вид используют наиболее часто. Выглядит как два ската, смотрящих в противоположные стороны.

Мансардная крыша маленького домаМансардная крыша маленького дома

Вальмовая крыша и полувальмовая

Все это можно отнести к подвидам четырехскатных крыш. Внешне имеет достаточно выигрышный и красивый вид, поэтому на практике используют их часто. Эта конструкция считается наиболее сложной, поскольку при ее применении в значительной степени увеличивается жилая площадь.

Ломаная

Является подвидом двухскатной крыши. Этот вид используется чаще всего для небольших построек, при этом в распоряжении владельцев появляется жилая площадь немногим меньше чем на нижнем этаже. Мансарда с ломаной крышей является одним из популярных вариантов, так как данная форма позволяет освоить большую полезную площадь. Еще одно преимущество этого вида – легкий вес конструкции.

Окно на крыше с мансардойОкно на крыше с мансардой

Коническая, купольная и пирамидальная крыша

Чаще всего в построении использованы округлые очертания, мансарда в этих случаях строится достаточно проблематично.

Балкон на мансарде

Нужен или нет? Многие задаются этим вопросом, но ответ на него не однозначен. Конечно, с балкона может открываться красивый вид, которым можно наслаждаться по утрам и вечерам с чашечкой ароматного чая, но возведение балкона под мансарду – удовольствие не из дешевых. И об этом нужно подумать еще на этапе проектирования.

Обычно принято использовать встроенные балконы, но можно также рассмотреть вариант и подвесного балкона. Современный рынок предлагает множество разновидностей слуховых окон, они позволят устанавливать балкон внутри кровельного ската. Мансардные окна такого типа изготавливают из двух створок. Выход на балкон обеспечивается при их одновременном открытии, а проветривание возможно в одном их положении.

Выбор материалов

Выбор материалов во многом зависит от самого проекта, а также оттого, какой вид крыши будет выполнен. Специалисты считают, что для ломаной крыши лучше всего использовать материалы из дерева, дизайн внутренней отделки также важен как и красивый внешний вид. Таким образом, сама конструкция будет более облегченная и в то же время надежная. Для монтажа кровли принято использовать кронштейны.

Еще до монтажа конструкции материалы должны быть обработаны при помощи антисептика, который будет надежной защитой от влаги, сырости и обеспечит долговечность кровле на многие годы. Производя внутреннюю отделку, можно использовать деревянную вагонку и даже обыкновенную фанеру.

Теплоизоляция конструкции

Как правило, мансарда является неотапливаемым помещением в доме, но при этом здесь самая высокая температура, за счет чего это достигается? Конечно, за счет того, что устройство крыши мансарды правильно произведено и утеплено. Обычно если в данное помещение не проведена отопительная система, то его используют преимущественно в теплое время года. В жилых домах система отопления должна быть, если планируется проживание и в зимнее холодное время года.

Трехэтажный дом с мансардной крышейТрехэтажный дом с мансардной крышей

В России для теплоизоляции крыши дома нужно использовать минеральные плиты, толщиной не менее 200 мм. Между кровлей и изоляционным слоем должно быть оставлено пространство для того, чтобы происходила естественная вентиляция. Кроме этого еще на этапе проекта предусматривается расчет паро- и гидроизоляции.

Желательно производить утепление кровли спустя год после строительства мансарды. Такая отсрочка желательна, поскольку деревянные конструкции будут усыхать, и в этом процессе выделяемая влага может впитываться в утепляемые материалы. Следующим этапом будет установка мансардных окон. Их нужно установить до начала проведения отделочных работ, поскольку потребуется доступ к свежему воздуху.

Вилла с мансардной крышейВилла с мансардной крышей

Выбор и настил кровли

Для крыш частных домов в качестве покрытия можно использовать практически любой материал. Выбор зависит от личных предпочтений владельцев дома, в основе которых является общий дизайн строения, а также финансовая сторона вопроса, которая также имеет немаловажное значение. Так для одноэтажных домов с мансардой прекрасно подойдет фальцевая кровля. На двухэтажных домах отлично будет смотреться металлочерепица и профнастил. Натуральная (керамическая) или полимерно-песчаная черепица станут настоящим украшением любого дома.

Мансардная крыша загородного домаМансардная крыша загородного дома

На самом деле материалов для покрытия крыши довольно много и выбор всегда остается за владельцем дома, специалист может высказать только лишь пожелания в виде советов.

В заключение хочется сказать, что мансардную крышу можно построить даже своими руками, но это трудозатратноб и если человек – будущий владелец дома – далек от строительства, то лучше обратиться в специализированную компанию, где специалисты все рассчитают и воплотят в жизнь с минимальными финансовыми затратами при высоком качестве строительных работ. Двускатная крыша с мансардой станет не только прекрасным украшением для дома, но и увеличит его полезную жилую площадь.

"Зеленая" крыша дома с мансардой"Зеленая" крыша дома с мансардой

Мансардная крыша - проектирование, подбор материалов и этапы строительства

Иметь дом с мансардной крышей – респектабельно. Она служит не только в качестве дополнительного жилого пространства, но и сохраняет тепло в доме зимой. Соорудить такую конструкцию самостоятельно без опытных специалистов вряд ли удастся. Конструкция обладает достаточной сложностью, и массивностью.

Просматривая фото мансардных крыш, можно заметить, что она сооружается под любым типом крыши. Прежде чем возводить стропильную систему, следует определиться с конструкцией мансарды.

Краткое содержимое статьи:

Тип конструкции

Существует множество идей мансардных крыш. Идеальным решением считается проектировка дополнительного помещения еще на этапах строительства. В некоторых случаях мансарду устраивают из чердачного помещения.

При достаточном опыте ее возможно соорудить под каждой кровельной конструкцией. Просто не всегда это будет разумным решение.


Разновидности мансардных крыш

Рассмотрим подробнее, какие бывают мансардные крыши:

Односкатная конструкция. Конструкция крыши устроена одной наклонной поверхностью. Такая конструкция применяется редко, потому что имеет слишком крутой стек. Это приводит к необходимости усиливать в крыше стропильную систему.

Двускатная конструкция. Более разумным вариантом кровли считается двускатная крыша. У нее так же есть недостатки, связанные с большой крутизной кровли.

Если градус наклона будет недостаточным, то помещение получится низким, пригодным только для чердака. Высота нижних углов не позволит использовать пространство должным образом.

Ломаная конструкция. Крыша имеет несколько плоскостей под разными углами. Благодаря крутым боковым скатам пространство мансарды становится шире. Плавные верхние поверхности помогают сэкономить строительные материалы. Минусом такой кровли является сложность возведения каркаса.

Вальмовая и полувальмовая конструкция. Тип крыши имеет четырехскатную поверхность. Жилое пространство мансарды имеет высокие потолки, но из-за высокой стоимости и трудоемкости возведения используется редко.


Возведение каркаса

Рассмотрим, как можно сделать мансардную крышу. Строение кровли может быть висячей, или наклонной конструкции. У каждого вида стропильной структуры есть свои особенности. На выбор какой-либо из них влияет устройство несущей стены.

Висячая система стропил

Конструкция каркаса такова, что стропила опираются только на несущие стены. Поэтому, если две капитальных стены расположены друг от друга более чем на 8 метров, такая система не применяется. Иначе возникнет разрушающая нагрузка на основание стен.

При допустимом расстоянии несущих стен, стараются разными методами снять лишнюю нагрузку с фундамента. В висячем каркасе применяют толстые перекрывающие балки. Это могут быть массивные бруски, или бревна, которые монтируются на ребро.

Сечение этого материала не должно быть меньше 200 мм. Расчет самых важных параметров следует доверить опытному строителю, при неверных расчетах пол в мансарде получится не достаточно прочным.


Наслонная конструкция

Конструктивная особенность наслонной системы в том, что она опирается как на несущие стены, так и на внутренние перегородки, основанные на фундаменте. При строительстве дома, важно сразу планировать мансарду. Тогда на ленточном фундаменте можно сделать крепкие внутренние перегородки.

Плюсом данной системы стропил является большой запас прочности, выдерживающий тяжелые нагрузки. В ней перекрывающие балки имеют крепкую основу, это влияет и на надежность полов.

Проект для мансардной крыши

Для проектирования мансардного помещения рекомендуется делать схему в нескольких проекциях. Тогда каждая деталь стропильной конструкции будет видна с разных сторон. Главным в расчетах является высота конька, она влияет на площадь мансарды. Так же следует произвести расчеты для потолка, и всего пространства мансарды.

Можно воспользоваться готовыми схемами, и найти лучшие проекты мансардных крыш в интернете. Готовый проект рекомендуется согласовать с опытным строителем. Это поможет выявить недочеты в расчетах общего пространства мансарды.

Процесс сборки

Рассмотрим, как правильно построить мансардную крышу. Работа начинается с монтажа мауэрлата, его укладывают на рубероид. Крепление осуществляется на металлические шпильки. Если монтаж мауэрлата делается на деревянных стенах, то для крепления используются деревянные нагели.

Существуют ли поэтапные инструкции? Как сделать мансардную крышу новичку? Для этого опишем монтаж стропильной системы:

  • Первыми устанавливают балки перекрытия.
  • Чтобы по центру установить опорные стойки и конек, нужно наметить балку перекрытия посередине.
  • Расстояние между меткой балки перекрытия и каждой стойкой должно иметь одинаковое расстояние.
  • Стойки и балки перекрытия должны быть одного сечения. Их крепление делается на уголках, и деревянных накладках.
  • Каждую пару стоек соединяют затяжкой. Каждая деревянная затяжка скрепляется со стойками металлическими уголками.
  • В результате получается конструкция П-образной формы. К ее бокам монтируются стропила.
  • С помощью пилы делаются пазы в стропилах.
  • Рекомендуется монтировать подкосы, которые придадут жесткости каркасу.
  • Крепление бабки приходится на середину затяжки.
  • Далее идет монтаж коньковых стропил.
  • При помощи монтажа бабка соединяет конек и середину затяжки.
  • Аналогичным образом устанавливается каждый стропильный каркас.
  • Первый этап сборки системы проходит с помощью боковых элементов, далее идут промежуточные элементы.

Конечной стадией сборки считается гидроизоляция мансарды, и установка кровельных материалов. Нельзя легкомысленно подходить к этому процессу, при недостаточном опыте рекомендуется нанять профессионалов.

Фото мансардной крыши

Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

, что такое, проектирование и строительство

Мансардные крыши также известны как французские конструкции крыш. Этот стиль крыши или бордюрная крыша включает в себя четырехсторонний модный стиль крыши с двумя различными склонами.

Крутой угол можно найти с одной стороны, и окно создает дополнительный этаж пространства в доме, называемый чердаком.

Некоторые из первых примеров этого стиля крыши были приписаны французскому дизайнеру по имени Пьер Леско. Этот стиль крыши использовался на частях Лувра, построенного около 1550 года.Крыша стала более популярной позже в 17 веке.

ЧТО ТАКОЕ МАНСАРДНЫЕ КРЫШИ

Mansard_Roof 1 Mansard_Roof 1

Название «мансарда» на самом деле означает чердак или пространство внутри конструкции крыши, а не просто форму крыши.

Благодаря мансардному дизайну, очень близкому к природе этого мансардного пространства, конструкция крыши с зеленой крышей очень хорошо ценится за свою эффективность, а также за использование пространства.

Хотя это не тот стиль, который вы обычно встречаете во многих современных домах, он часто входит в рамки деталей конструкции во французском стиле.

Есть также много людей, которые любят выбирать конструкции сегодня, чтобы подражать этому взгляду из прошлого.

Этот стиль сегодня приобретает все большую популярность в современном дизайне, особенно в домах. Установка этого стиля крыши может быть отличной идеей для эффективности, а также для будущего ремонта.

Мансардные кровельные конструкции все еще являются древней конструкцией, но эти крыши и детали их конструкции идеально подходят для того, чтобы получить больше от вашего дома.

ТИПЫ КРЫШ В ФОРМАТЕ MANSARD

Два основных типа мансардных крыш могут включать крыши с двойным уклоном и крыши с крутыми боковыми сторонами. Верхний уклон крыши редко можно увидеть с земли.

Мансардные кровельные конструкции часто производят оригинальный шаг, который можно увидеть только из соседнего здания.

Основное различие между этими двумя типами кровель в основном можно увидеть в наличии воды и снега, которые доступны для каждого.

Более длинная и острая наклонная крыша обеспечит лучший дренаж, в то время как традиционный двойной уклон может обеспечить разумный дренаж из области низкого уклона крыши.

У крутых уклонов часто есть острая точка на вершине крыши, которая обеспечивает равномерный дренаж со всех сторон, тогда как наклонная крыша часто как канал или путь для воды и снега, стекающих с крыши.

Mansard_Roof 2 Mansard_Roof 2

ОСНОВНЫЕ ПРЕИМУЩЕСТВА ЭТОГО СТИЛЯ КРЫШИ

Самым большим преимуществом мансардной крыши в вашем доме является возможность увеличить пространство.

Преобразования - это отличный способ добавить одну или несколько историй в существующее здание без необходимости в обширной кладке и опорах. Может получиться изогнутая форма помещения, но это в конечном итоге приведет к лучшему распределению тепла и эффективности.

Конверсии могут определенно отличаться в цене, и вам придется изучить различные требования, разрешающие для вашего региона.

В некоторых местах существуют различные налоги, которые взимаются с использования этого стиля кровли из-за дополнительных квадратных метров на любом здании.

В некоторых местах также возможна перестройка мансардных крыш до 20 м даже на коммерческих объектах. Это просто, чтобы ограничить потенциальное структурное повреждение стиля крыши как этот.

Возможно внесение изменений в этот закон, поэтому важно выяснить, применяются ли ваши местные законы к кровле мансарды, а также размер, который вы хотите установить в своем доме.

ЭКОНОМИЯ СТОИМОСТИ

Благодаря тому, что эти крыши спроектированы, также можно значительно сэкономить.Благодаря надлежащему уплотнению, а также форме крыши, преобразование может помочь вам сэкономить на расходах на отопление.

Благодаря теплоизоляции во время переоборудования на мансардную крышу вы можете регулярно снижать отопление и использовать дополнительное полезное пространство в пристройке дома.

Во время процесса каркаса вы можете включить детали установки в стиль крыши для качественной экономии тепла.

Металлическая внешняя черепица и металлические желоба обеспечивают долгий срок службы крыши.Традиционно большая часть каркаса, черепицы и других элементов крыши была изготовлена ​​из металлических компонентов, что максимально увеличивает ее герметичность и долговечность.

Преобразование в этот стиль крыши может стоить немного дороже, но на самом деле это может привести к постоянной экономии средств за счет сокращения технического обслуживания и улучшений.

Mansard_Roof 3 Mansard_Roof 3

СОВРЕМЕННЫЕ ДИЗАЙН-ЭЛЕМЕНТЫ

Несмотря на то, что во многих проектах дизайна мансардной крыши старого стиля использовались как тяжелые материалы, так и не устойчивые материалы, преобразования, которые вы можете сделать сегодня, могут включать детали, которые гораздо более современны.

Используя специальные материалы и качественную изоляцию, вы часто можете создать мансардную крышу, которая будет работать намного лучше, чем другие виды кровли.

Этот стиль крыши является активом собственности. Вместо того, чтобы беспокоиться о износе компонентов, вы можете просто наслаждаться элементами современного дизайна, которые очень хорошо подходят для будущего вашего дома или бизнеса.

Современные строители используют некоторые проекты, которые мы видели в зданиях рубежа веков, и включают их в новые дома.

Вместо того, чтобы полагаться на переоборудование, многие строители сейчас производят дома и планы этажей, которые включают пригодное для использования пространство с мансардными конструкциями крыши.

Для строительства домов среднего размера, эти современные проекты также делают новые здания намного более доступными для домовладельцев.

Известные здания с этим стилем крыши

Germania Insurance building Germania Insurance building

Здание страхования Германии

Одним из самых известных американских зданий с мансардной крышей является здание страхования Германии в Нью-Йорке.

Этот стиль кровли в основном делается сегодня только путем переоборудования в Нью-Йорке, но когда это здание было построено, были приняты конкретные законы, которые фактически сделали мансардные крыши намного привлекательнее и дешевле в строительстве.

Это здание было построено в 1911 году и имеет четырехэтажную мансардную крышу. Этот стиль кровли является довольно исключительным и, возможно, одним из величайших примеров того, что вы можете получить от современного преобразования в мансардную крышу.

Самое популярное место, где вы можете увидеть этот стиль крыши в своем первоначальном виде, находится по всему Парижу.Взглянув на бульвар Осман, вы можете найти мансардные крыши в некоторых формах второй французской империи.

Эти здания были созданы в 1850-х годах, и стиль мансардной крыши регулярно обнаруживался в архитектуре того времени.

Крыши вдоль этой области полностью совпадают, и, зайдя в одно из соседних зданий, вы сможете по-настоящему внимательно посмотреть, сколько места они могут добавить к дому.

Мы также часто встречаем мансардные крыши в конструкциях локомотивов, поскольку они увеличивают полезное пространство, доступное в среднем вагоне поезда.

Mansard_Roof 4 Mansard_Roof 4

MANSARD LOFT КОНВЕРСИИ

Мансардное переоборудование часто требует изрядного количества строительных работ, но дополнительная работа, которая стоит, стоит того. Модернизацию мансардной крыши иногда можно назвать переоборудованием чердака, поскольку она добавляет дополнительное полезное пространство к вашему дому.

Чтобы начать работу с одним из этих преобразований, важно найти подходящего подрядчика, а затем изучить разрешения на планирование, необходимые для вашего конкретного здания, и высоту, которой вы хотели бы видеть новый лофт.

Получение нескольких ценовых оценок важно, поскольку это крупный строительный проект.

Мансардные крыши хорошо подходят как для городских, так и для сельских районов. Их часто просят в городских районах, потому что они позволяют расширяться вверх, когда больше нет места для расширения дома наружу.

Они хорошо подходят для многих типов объектов и могут создать больше полезного пространства практически в любой обстановке.

Если вы уже думали о переоборудовании или расширении, мансардная крыша может дать вам дополнительное пространство, необходимое для хранения, жилой площади, добавления дополнительной спальни и многого другого.

Имея различные планы конверсии, доступные у разных подрядчиков в вашем регионе, вы можете изменить свой дом, а также добавить дополнительную ценность, даже если вы живете в густонаселенном районе.

Металлическая мансардная крыша добавляет пространство чердака

Мансардные крыши очень модны в современном мире проектирования кровель. Но оригинальный факт, стоящий за этим сенсационным дизайном крыши, состоит в том, что они были сделаны, чтобы противостоять лазейкам в правилах дома старого Парижа. Высота домов была ограничена городским законодательством, но размер был установлен только по линии карниза, и поэтому весь дополнительный «чердак», который является современной парижской резиденцией и кондоминиумом, утратил применимый закон, теперь он стал модный дизайн крыши.

modern-metal-attic-space-addition modern-metal-attic-space-addition Посмотреть в галерее

Резко наклоненные апартаменты на верхнем этаже в пригороде Праги были преобразованы в исключительно современный вариант типичного мансардного стиля крыши. Подобно этому древнему зданию, характер постройки был значительно изменен, начиная с нижних стен и заканчивая высочайшей металлической оболочкой и очень модным видом пентхауса.

modern-metal-mansard-roof-addition modern-metal-mansard-roof-addition

modern-wood-attic-space-addition-interior modern-wood-attic-space-addition-interior

Область «чердака» стала более просторной, чем раньше, с несколькими наклонными стенами и значительно позволяет естественному освещению и видению расширять новейшие прямоугольные окна.Хотя он, несомненно, выделяется из своей атмосферы как дополнение к современному дому, он также соответствует богатому обычаю отличать самый верхний этаж дома от остальной части дома.

Внутренняя часть дома исключительна и замечательна по-разному. Комнаты, которые являются небольшими и используются в частном порядке, окрашены в яркие и смелые цвета, в то время как в остальной части дома имеются полированные деревянные полы, а стены сделаны из переработанного дерева. У стен также есть деревянные книжные шкафы, включенные в это.Сферическое отверстие, созданное на крыше круглого стола для столовой, обеспечивает прямое освещение в крыше, что, безусловно, является модернистским аспектом солидности и аннулирования.

Добавить комментарий

*
*

Необходимые поля отмечены*
