Какой выбрать электрический пол лучше под ламинат

На чтение 7 мин. Просмотров 119 Опубликовано Обновлено

Ламинат используется практически в каждом доме в качестве напольного покрытия. Пол нуждается в дополнительном отоплении, особенно в суровых климатических условиях. Не всегда теплоизоляция ламината позволяет обеспечить помещение должным количеством тепла. В таких случаях лучше всего подключить теплый электрический пол. Рассмотрим, какой он бывает и как его выбрать правильно.

Типы электрических теплых полов под ламинат

Теплый пол работает либо от электричества, либо от нагрева воды. В данном случае мы разберем подробнее электрические источники подогрева пола. К ним не нужно приобретать дополнительное оборудование, поскольку питание происходит от электрической сети. Различают следующие виды такого оборудования:

  • кабельные;
  • пленочные;
  • матовые;
  • инфракрасные;
  • из аморфных металлических лент и т.
    д.

Нужно изучить характеристики каждого вида, чтобы не ошибиться с выбором нагревательных элементов.

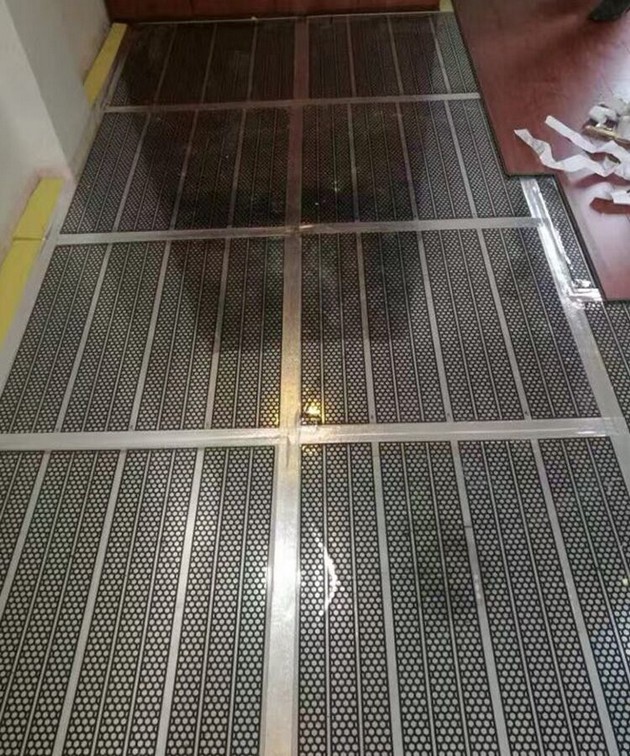

Инфракрасный теплый пол под ламинат

Такой тип автоматически поддерживает температуру поверхности и самостоятельно ее регулирует. Устройства разделяются на три подвида:

  • пленочные;
  • карбоновые сплошные;
  • карбоновые стержневые.

Преимуществами данного вида являются легкость монтажа, экологичность материала, доступность цены и автоматический контроль нагрева.

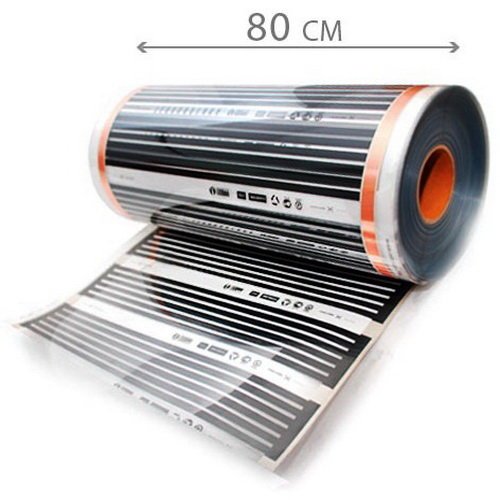

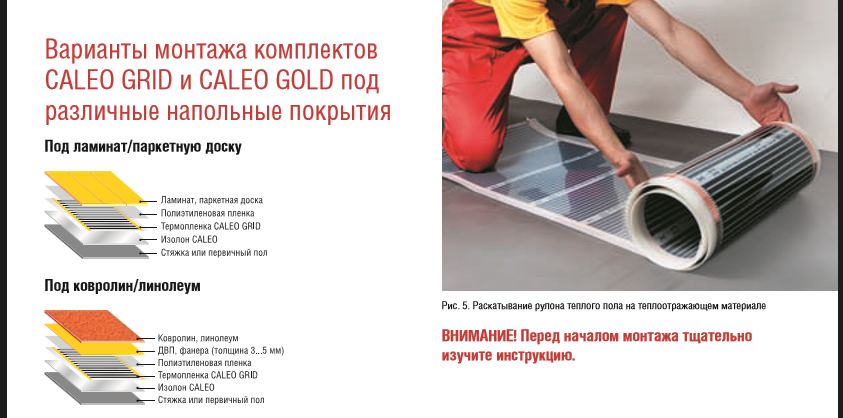

В состав пленочного вида входит специальная термопленка, которая оснащена углеродными нагревательными элементами. Этот вариант самый известный на рынке строительных материалов, он востребован из-за экономичности расхода. В отличие от других типов энергии на его обслуживание уходит мало.

Сплошные карбоновые материалы для отопления пола тоже расходуют мало электричества за счет карбоновых вставках в матах. Укладывать такое оборудование легко, потому что не требуется проведения бетонной стяжки. Монтаж ламината должен производиться только плавающим способом, иначе есть риск попадания влаги под панели.

Стержневой карбоновый теплый пол так назвали, потому что он представляет собой несколько стержней, соединенных параллельно. Их фигура соединения напоминает своеобразную сетку. Такой тип очень долговечный, потому что при выходе из строя одного стержня все остальные продолжают работу. В остальных же случаях потребуется замена напольного покрытия вместе с отоплением полностью.

Кабельный теплый пол под ламинат

Этот тип укладывают по всему периметру помещения в виде змейки или улитки при помощи единого кабеля. Затем всю установленную конструкцию заливают бетонной стяжкой и ждут полного затвердения. Это необходимо, чтобы спрятать все провода и сверху настелить ламинат.

Преимущества:

  • бюджетный вариант;
  • долгий срок эксплуатации;
  • можно положить сверху напольное покрытие;
  • подогревает пол по всему периметру комнаты.

Недостатки:

  • необходимо заземлить приборы перед монтажом;
  • помещение долго нагревается;
  • самостоятельно вряд ли удастся установить конструкцию;
  • большой расход электроэнергии.

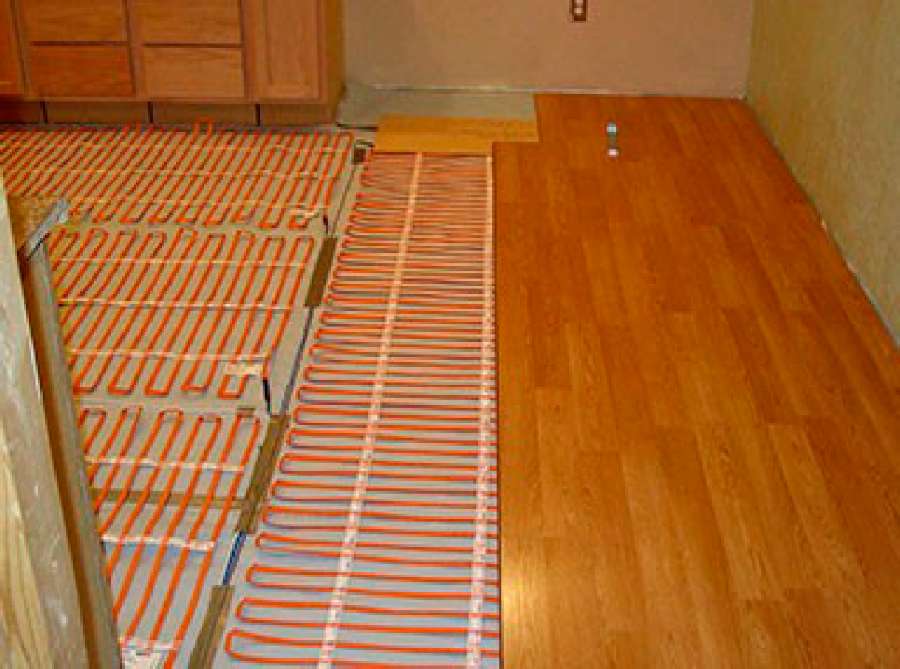

Матовый теплый пол под ламинат

Конструкция представляет собой мат из сетки, на котором закреплен кабель, проводящий тепло. Применяется в тех помещениях, в которых нельзя использовать слишком толстую бетонную стяжку.

Этот тип отлично подходит для тех комнат, где нужно минимально поднять уровень пола. Ламинатное покрытие будет так же легко установить на поверхность бетонной стяжки. Процесс монтажа не отличается от предыдущего.

Аморфный металлический теплый пол под ламинат

В состав данной категории входят аморфные металлические сплавы, которые обеспечивают стойкость тепла и быстрый нагрев пола. Такой тип подходит в качестве основы для монтажа любого напольного покрытия, не только панелей ламината. Оборудование обладает следующими преимуществами:

  • устойчивость к влаге;
  • гибкость материала;
  • высокая теплопроводность;
  • защита от электромагнитного излучения;
  • значительные показатели коэффициента полезного действия, моментальное распределение тепла по всей поверхности.

Цена на такой материал высокая, но показатели производительности больше всех остальных типов.

Технические требования к ламинату

Нельзя приобрести ламинатное покрытие, которое не соответствует условиям монтажа теплого пола. Есть определенные характеристики и требования к панелям перед их установкой на обогревательные элементы. В этот перечень входит:

  • высокая теплопроводность материала. Это поможет быстро передавать тепло и транслировать его на поверхность, если теплопроводность будет маленькая, то каким бы мощным не был пол – результат не ощутится;
  • толщина панелей до 9 мм, не больше. Через толстые панели тепло не сможет эффективно проходить;
  • стойкость к высоким температурам. Если материал не будет приспособлен к нагреву, то он может вздуться и испортиться при первых месяцах эксплуатации;
  • только замковое соединение ламелей. Панели на клеевой основе могут деформироваться из-за интенсивного нагрева, так как клей не позволит им двигаться и перемещаться;
  • отсутствие пропускаемости формальдегида. Во время нагревания пола происходит выделение вредного вещества из состава панелей – формальдегида. Оно не должно проходить наружу, иначе легкие человека могут сильно пострадать от ядовитых веществ.

Все эти требования необходимо соблюдать при выборе и покупке ламината. Если ошибиться, можно не только испортить материал, но и пожалеть о зря потраченных средствах.

Проблема выделения вредных веществ

По физическим и химическим законам во время нагрева ламинатного покрытия происходит выделение ядовитых веществ. Это объясняется воздействием температуры на структуру панелей. Поэтому очень важно учитывать этот фактор при покупке ламината.

Покрытие не должно содержать в своем составе формальдегид, пары которого смертельно опасны для легких каждого человека. Поэтому нужно обращать внимание на наличие значка «HCHO» на упаковке с ламинатом. Если его нет, то и материал можно спокойно укладывать на теплый пол без опасений.

Какой электрический пол лучше под ламинат

Производители предлагают много вариантов электрических теплых полов, но не все из них обладают нужными характеристиками.

Рассмотрим самые основные и востребованные модели на рынке строительных материалов. Лучше всего использовать матовые теплые полы

Теплолюкс двужильный кабель

Относится к типу матовых теплоносителей мощностью 800 Вт. Состоит из нескольких секций, которые крепятся между собой на специальные монтажные ленты. Монтаж оборудования можно произвести самостоятельно.

Преимущества:

  • легко управлять степенью подогрева;
  • срок службы по гарантии – до 25 лет;
  • легко подключается к главной электросистеме;
  • в комплекте идет много полезных дополнительных элементов.

Недостатки:

  • чтобы обогрев осуществлялся в должной мере, необходим дополнительный источник электроэнергии.

Nexans Millimat

Также относится к матовому теплому полу. Вся конструкция состоит из нескольких секций. В каждой из них на сетчатой поверхности размещен кабель в змеиной раскладке. Скрепляются детали с помощью клейкой основы. Общая мощность составляет 1800 Вт.

Преимущества:

  • Можно не раз использовать с другими напольными покрытиями;
  • высокая скорость нагрева поверхности;
  • легкий монтаж и быстрая сборка;
  • устройство полностью автоматизировано.

Недостатки у данного оборудования не выявлены. Подходит для любых покрытий и помещений, а также отличается очень бюджетной стоимостью.

Ensto

Эстонский производитель позаботился о тех, кто хотел бы установить теплый пол во влажное помещение. Оборудование может устанавливаться не только под ламинат, но и под кафель, бетон, кирпич и другие материалы. В состав пола входит мат, на который крепится кабель, гофрированная трубка и алюминиевая лента. Гофрированная трубка нужна для функционирования температурного датчика.

Преимущества:

  • легко устанавливается;
  • дешево стоит;
  • не доставляет хлопот во время пользования;
  • равномерно нагревает поверхность и защищает от ожогов.

Недостатки:

  • монтаж можно производить только при температуре выше +5 градусов по Цельсию.

Veria Quickmat

Данное оборудование произведено в Польше. Кабель в этом устройстве также двухжильный, как и в предыдущих вариантах. На 1 квадратный метр приходится 150 Вт, что очень эффективно прогревает помещение. Также в составе присутствует тефлоновая изоляция, которая позволяет поддерживать высокие температуры. Оборудование может нагреваться до 120 градусов.

Преимущества:

  • хорошая изоляция проводов, что гарантирует защиту от замыканий;
  • эксплуатируется на протяжении 30 лет;
  • укладывается тонким слоем, подходит для помещений, где не требуется сильное поднятие уровня пола;
  • легко укладывается.

Недостатки;

  • высокая стоимость на рынке материалов.

Заключение

Таким образом, перед тем как устанавливать теплый пол под ламинатное покрытие, необходимо учесть ряд очень важных нюансов.

К ним относятся не только технические характеристики оборудования, но и структура укладываемого сверху ламината – она должна соответствовать установленным требованиям. Чтобы пол долго эксплуатировался и не нуждался в замене, а панели не вздувались от воздействия тепла, нужно со всей ответственностью подойти к решению этого вопроса.

Какой ламинат подходит под теплый пол водяной

На чтение 7 мин. Просмотров 297 Опубликовано Обновлено

Сейчас теплые полы являются распространенными источниками дополнительного тепла в доме. Это объясняется тем, что иногда обычной батареи не достаточно для прогрева помещения. Но сверху теплого водяного пола необходимо положить покрытие, которое и будет являться основным в комнате. При выборе ламината в качестве напольного покрытия нужно обязательно учитывать ряд очень важных особенностей, чтобы материал прослужил долго.

Как выбрать ламинат для теплого водяного пола

Когда источник отопления начинает функционировать и постепенно нагреваться, то вслед за ним происходит и нагрев покрытия. Это может сопровождаться некоторыми неприятными последствиями, если материал подобран неправильно. Существует несколько критериев, по которым выбирают ламинат на теплый пол:

  • панели должны быть устойчивы к влаге, температурным перепадам и другим нагрузкам, которые могут привести к деформации материала;
  • на подходящих строительных товарах обязательно должен стоять знак, который подтверждает разрешение укладки ламината на теплый водяной пол;
  • чистый и экологичный состав, поскольку при нагревании панелей происходит выделение веществ, в том числе и ядовитых, если они есть в составе. Их наличие может спровоцировать несчастный случай, ведь ядовитые пары вредны для легких человека;
  • ламинат должен выдерживать уровень нагрева теплого водяного пола, поэтому нужно обращать внимание на маркировку от производителей: на упаковке должен стоять знак, который обозначает допустимые температурные показатели для покрытия;
  • уровень теплового сопротивления не должен превышать 0,15 кв.
    м., иначе тепло не сможет поступать в помещение через плотную бетонную стяжку. Проводимость тепла можно высчитать исходя из структуры панелей: чем она толще, тем хуже будет поступать отопление от пола;
  • класс панелей не должен быть ниже 33;
  • соединение между элементами должно быть исключительно замковое, поскольку клеевое будет выделять токсины, а в случае поломки будет невозможно разобрать лишь несколько частей пола;
  • для водяного теплого пола на упаковке должна стоять маркировка h3O.

По этим параметрам и выбирают ламинатное покрытие, которое потом будет укладываться на бетонированный теплый пол. Если не соблюдать эти требования, установленные доски быстро надуются и их придется полностью заменять.

Маркировка ламината для теплого водяного пола

В основном выделяют следующие степени маркировок для всех типов водяных полов, предусматривающих укладку ламината:

  • стрелки, которые направлены по вертикаль вверх, что означает поднимающийся теплый воздух;
  • значки E1, E0, означающие степень эмиссии вредных веществ материала;
  • S-образное или U-образное изображение теплоносителя, нагревательного элемента;
  • h3O указывает на совместимость покрытия с теплым водяным полом;
  • цифры, стоящие рядом со знаком Цельсия, обозначают максимальное значение температуры, которую смогут выдержать панели.

Для водяного пола обязательно нужно обращать внимание на наличие маркировки h3O. Рядом со значком температуры не должна стоять цифра менее 27 градусов. Категория выделения вредных веществ должна быть самой маленькой, а лучше всего нулевой. Других маркировочных требований не предусмотрено.

Особенности монтажа ламината на теплый водяной пол

Чтобы в дальнейшем материал смог долго эксплуатироваться, нужно произвести качественный монтаж. Для этого нельзя упустить ни одного пункта и действовать поэтапно. Если возникли трудности с установкой, то лучше прибегнуть к помощи специалистов.

Шаг 1. Подбор инструментов

Практически все необходимые инструменты есть у каждого дома под рукой. Если чего-то не оказалось, то достать подручные материалы не сложно. В перечень самых необходимых инструментов входят:

  • строительный уровень;
  • лобзик или циркулярная пила, при их отсутствии подойдет и ножовка;
  • молоток;
  • резиновый ударный инструмент;
  • подбивные скоба и брус;
  • рулетка, линейка, уголок и карандаш для записей измерений и чертежей;
  • канцелярский нож;
  • дрель и сверло-колонка.

Данные материалы будут необходимы для монтажа ламината.

Шаг 2. Учесть все особенности кладки ламинатного покрытия

Монтаж на такой теплоноситель требует учета некоторых нюансов. Если не брать их во внимание, то можно допустить ошибки при установке. Смотрим на следующее:

  • перед проведением монтажных работ бетонная стяжка должна окончательно застыть. Также нужно предварительно проверить работу всего отопительного напольного узла, чтобы быть уверенным в его исправности. Это поможет досушить стяжку до конца;
  • ламинат нельзя устанавливать сразу. Он должен пролежать в помещении, где будет произведен дальнейший монтаж, не менее двух дней, чтобы покрытие привыкло к условиям комнаты. Это позволит проверить стойкость к внутреннему климату помещения. Пленку надо снять и поддерживать в комнате влажность не более 70 процентов;
  • направление покрытия должно быть перпендикулярно уложенным трубам водяного отопления. Так тепло сможет спокойно выходить через стыки панелей и поступать в комнату свободно. По отношению к источнику света, а именно окну, требуется также соблюдать перпендикулярность кладки.

Особенности должны быть учтены в обязательном порядке еще до установки ламинатного покрытия. Этот шаг является подготовительным к процессу непосредственного монтажа пола.

Шаг 3. Приступить к сборке

Монтаж пола проходит через следующие этапы:

  • выровнять поверхность бетонной стяжки, если присутствуют шероховатости и бугорки, для этого понадобится строительный уровень. Не должно быть никакого лишнего пространства или зазоров. На трещины необходимо сделать заплаты во избежание прямого контакта теплого водяного пола и ламината;
  • удалить мелкий строительный мусор пылесосом с поверхности и приступить к грунтовке;
  • произвести настил подложки под доски в один или два слоя, главное следить за тем, чтобы она не повреждалась и не деформировалась. Все листы укладываются стык в стык. Это нужно для защиты материала от непосредственного воздействия тепла;
  • ламинат начинают класть с левого дальнего угла помещения с небольшими зазорами от стен, следуя расположению досок по продуманному плану;
  • затем крепят остальные панели по вертикальному направлению замковым способом: достаточно соединить элементы и защелкнуть крепление между ними. Кладутся доски под углом 15 градусов;
  • подрезать последнюю панель ряда по длине и сразу укладывать следующий ряд с распиленной части. Для подрезки лучше всего подойдет электрический лобзик;
  • после окончания монтажа первого и второго рядов их нужно приподнять под тем же углом и соединить между собой;
  • в месте нахождения труб необходимо вырезать отверстия, в которых и будут расположены отопительные трубы, соблюдая дистанцию и зазоры;
  • как только установка всех рядов закончена, на стенах нужно оставить отметки для будущих плинтусов.

Запускать отопительный узел сразу после монтажа ламината нельзя. Это способствует мгновенному возникновению дефектов. Материал должен полежать хотя бы два-три дня перед запуском. После этого можно производить запуск, но постепенно, начиная с небольших температур. Если поверхность реагирует без последствий, то можно потихоньку увеличивать степень нагрева.

Подложка под ламинат для теплого водяного пола

Этот материал необходим для монтажа в том случае, если кладка панелей осуществляется на бетонную стяжку, чтобы не возникало трения между досками и бетонной основой. Также подложка выступает некой системой звукоизоляции, устраняет шероховатости и перепады стяжки, выполненной на теплый водяной пол.

Подложка не должна быть слишком толстой, иначе тепло не будет проходить через нее, что помешает поступлению теплого воздуха далее. В качестве такого материала могут выступать всевозможные полотна или листы с системой перфорации, которая снижает термическое сопротивление.

Помимо высокой теплопроводности выбранный материал должен обладать следующими свойствами:

  • устойчивость к большим температурам;
  • пропускаемость пара;
  • экологичность и гипоаллергенность, чтобы при нагревании не выделялись пары с ядовитыми веществами.

Чаще всего выбор падает на полиэтиленовые или пробковые рулоны. Полиэтиленовая подложка проста в эксплуатации и монтаже, а также легко разрезается, что позволяет подстроить ее под каждую комнату. Скрепляется строительным скотчем и считается бюджетным вариантом.

Пробковая подложка бывает либо в форме плитки, либо в виде рулона. Этот материал намного экологичнее, чем полиэтилен, и долго держит температуру. Но при этом пробковая основа мало пропускает тепло, что будет крайне неэффективно для системы теплого водяного пола даже при высоких температурах нагрева.

Заключение

Таким образом, процесс подбора ламината для водяного пола – очень хлопотное и важное дело. Если не соблюдать все установленные критерии и правила, то покрытие может испортиться сразу после нескольких дней эксплуатации. При монтаже так же необходимо следовать нормам и учитывать все нюансы покрытия и свойства бетонной стяжки. Сверху конструкции перед установкой ламината необходимо обязательно проложить стяжку, чтобы устранить все неровности и защитить материал от прямого воздействия тепла.

Теплый пол под ламинат – какую систему выбрать и как правильно ее установить самостоятельно

Недорогая стоимость ламинированных покрытий, их способность имитировать фактуру дерева позволяют хозяевам сэкономить на отделке. Но без отопительных коммуникаций конструкции не будут согревать в зимнее время. Качественный теплый пол под ламинат эффективнее радиаторов – он позволяет создать комфортную температуру, начиная прогреваться снизу. При выборе системы руководствуйтесь мнением пользователей и рекомендациями специалистов.

Можно ли утеплять ламинированные покрытия?

Особенность досок ламината – наличие формальдегидов. Они применяются для создания HDF-основы. Меланиновые пропитки, используемые для обработки, выделяют при нагреве вредные вещества. При нагреве покрытия более 32 градусов начинают выделяться формальдегиды. Если теплые полы работают на меньшей температуре, вреда от них нет.

Совет! Покупайте материалы с маркировкой, которая сообщает о минимальном количестве формальдегидов.

Как правильно выбрать доски?

Владельцев домов и квартир часто интересует вопрос, можно ли делать теплый пол под ламинат. Эксперты сообщают, что такие работы допустимы, если покрытие соответствует следующим критериям:

  • плотности более 900 кг/м3 и номинальному сопротивлению 0,10 м2/КВт;
  • толщине – оптимальными будут доски толщиной от 7 до 9 мм;
  • качеству – китайский материал рыхлый, быстро впитывает влагу, но кажется толстым. Европейские и российские компании выпускают плотный и качественный;
  • экологичности – спрессованный несущий слой ламинированного покрытия класса Е1 и Е0 не выделяет вредных веществ.

Не делайте полы с подогревом под ламинат посредством клеевых составов. Они приводят к деформации покрытия. Используйте пластины с замковыми соединениями.

Основные маркировки материала

Как выбрать ламинат для строительных работ, чтобы он был максимально качественным, экологичным и прочным? Читайте маркировки! Производители наносят на продукцию следующие обозначения:

  • картинку в виде U или S-образного нагревателя – подходит для организации нагреваемого покрытия;
  • стрелочки с направлением вверх – поднятие воздушных масс вверх;
  • значок +°С – допускается нагревать;
  • химическую формулу воды (Н2О) – можно применять ламинат для водяного теплого пола;
  • эмиссию Е1, Е0 – не выделяются формальдегиды;
  • класс продукции – цифры 32-33 говорят о том, что материал совместим со всеми системами обогрева;
  • тепловое сопротивление – обозначается литерами КТС и должно равняться 5-10 м2/КВт;
  • предельная температура нагрева – оптимальная 27 градусов, максимум 30 градусов.

Совет! При определении КТС учитывайте, что в сумме показатель для досок и материала не должен быть больше 0, 15 м2/КВт.

Преимущества укладки ламината на теплые полы

Отделка напольных конструкций ламинатом пользуется популярностью по причинам удобства использования, красивой фактуры, разнообразных цветовых сочетаний. Укладка материала поверх систем обогрева имеет множество преимуществ:

  • хорошая теплопроводность, за счет которой возможна теплоотдача от 40 до 50 градусов;
  • по сравнению с другими отопительными коммуникациями сокращаются энергозатраты на 40 %;
  • поверхность при нагреве остается сухой, на ней не развивается плесень и грибок;
  • из помещения пропадает сырость;
  • быстрое и равномерное прогревание всего покрытия;
  • повышение срока эксплуатации отопительной системы.

Эксперты отмечают, что качественный ламинат для теплых полов будет экологичным и комфортным решением.

Типы теплых полов

Для ламинированного покрытия подходят три типа обогрева – водяные, электрические, инфракрасные системы. Конструкции способствуют равномерному распределению тепловой энергии, не видны для посторонних. Теплый пол можно использовать под покрытие, ведь в сравнении с радиаторным обогревом, уменьшается количество пыли.

Классификация электрических конструкций

Производители выпускают электрический теплый пол под ламинат двух типов – кабельный и в виде тепловых матов.

Кабельные системы обогрева

Коммуникации имеют вид одножильного или двухжильного нагревательного кабеля, уложенного под отделку. В квартирах и домах целесообразно использование провода с двумя жилами для пола электрического. Саморегулирующийся материал с минимальным электромагнитным излучением прост в укладке, не перегревается.

Подогрев практически не используется для ламинированных досок, но если вы решили работать именно с ним, соблюдайте несколько правил:

  • подготовьте поверхность – очистите основание, выровняйте его и сделайте теплоизоляцию;
  • организуйте армирующую стяжку из прутьев с сечением 0,2-0,3 см. Она должна схватиться за 48 часов;
  • производится укладка конструкции с учетом расположения мебели.

Минусы технологии – плохая пропускная способность подложки, раздражающий, дискомфортный шум от работающих коммуникаций.

Важно! Толщина бетонной стяжки должна быть не менее 4 см.

Тепловые маты

Элементы, отдающие тепловую энергию, формируются в маты. Ламинат под теплый пол использовать допускается по причинам тонкости кабеля и отсутствия расчетных работ.  Обогрев также укладывается на стяжку толщиной от 5 до 10 мм.

К преимуществам применения термоматов относятся:

  • качество и надежность;
  • длительная эксплуатация – около 20 лет;
  • простая и быстрая укладка ламината на теплый пол;
  • интенсивность температуры в комнате контролирует пользователь.

Минусами тепловых матов являются дорогая стоимость за электрические энергоносители, долгое время нагрева.

Водяные обогревательные конструкции

Водяной теплый пол под ламинат представляет собой трубы, уложенные под чистовой поверхностью и прогревающие ее. То есть, тепловой носитель прогревается из котла и с помощью циркуляционного насоса двигается по периметру закрытого контура. В процессе движения по трубам жидкость передает тепло к напольной поверхности. Переплаты за использование электричества в данном случае минимальны – для нагрева задействуется 1 участок и 1 прибор.

Что нужно знать о схеме коммуникаций?

Схема обустройства имеет несколько особенностей:

  • допускается подключение к котлам на твердом топливе или с циркуляционными насосами;
  • совместимость с водяной системой отопления – требуется добавить всего один контур;
  • необходимость регулировки температурных показателей, интенсивности циркуляции воды;
  • за счет нижнего расположения теплового источника теплые воздушные массы распределяются по всем трубам.

Важно! Коммуникации проверяются за 3 недели до заливки стяжки, за день добавляется не более 5 градусов.

Технология установки на цементно-песчаной стяжке

Водяные системы – качественные теплые полы самостоятельно укладывать под ламинат можно по следующей схеме:

  1. Напольная поверхность выравнивается по горизонтали. Допустимый размер перепадов – 3 см.
  2. На готовую основу укладываются листы пенополистирольной теплоизоляции толщиной 2,5-10 см.
  3. Далее процесс укладки подразумевает создание слоя из фольгированного пенофола или полиэтилена.
  4. Создание армирующего каркаса под конструкции с водяной системой подогрева из прутьев толщиной 2-4 мм. Параметры ячеек – не более 1,5 см.
  5. Устанавливается теплый водяной пол из полиэтиленовых труб с алюминиевым усилением и фиксируется на пластиковые хомуты.
  6. Размещение по периметру комнаты демпферной ленты.
  7. Заливка конструкции смесью песка, цемента и мелкофракционного отсева на 5-7 см.
  8. После набора прочности укладывается ламинат для теплого пола. Система предварительно прогревается. Материал размещается так, чтобы от торца досок до стены был просвет 6-8 мм.

Важно! Расстояние от ламинированного покрытия до труб составляет не более 3 см.

Использование сухой стяжки

Сухой монтаж неэффективен по причине неравномерных тепловых затрат, но у технологии есть существенное преимущество – скорость работ. Водяной теплый пол под ламинат на основу из сыпучих материалов монтируется так:

  1. На поверхность укладывается гидроизоляционный слой.
  2. Выполняется засыпка гидроизоляции керамзитным отсевом или песком.
  3. В горизонтальном направлении выставляются маячковые профили.
  4. Выкладываются теплораспределители – пластины из алюминиевого профиля.
  5. По периметру помещения размещается пористая лента.
  6. Трубопровод укладывается в алюминиевый тоннель.
  7. Делается перекрытие из ОСП, фанеры ГКЛ. Швы делаются внахлест и скрепляются саморезами.
  8. Система прогревается, формируется подложка, а потом стелятся ламинированные доски.

На заметку! Шаг саморезов для ГКЛ – 5 см, для ОСП и фанеры – 15 см.

Какую стяжку лучше выбрать?

Сравнение параметров стяжки можно представить в виде таблицы.

КритерииСухаяМокрая
стоимостьдорогие комплектующиезатраты на аренду бетономешалки
наличие бетонаотсутствуетнеобходим
массанебольшаязначительная
толщина35-65 ммот 65 мм
сложность монтажасвоими руками за 1 деньнужна помощь специалистов, бетон начинает набирать прочность через 8 дней
скорость ввода в эксплуатациюсразу после проверкичерез 28 дней, когда отвердеет бетонное тесто
эффективностьнизкаявысокая
Этапы монтажных работ

Ламинированное покрытие на теплый водяной обогрев организуется послойно:

  1. Черновая основа. Нужна для качественного выравнивания поверхности. Допустимое отклонение составляет до 3 мм на квадрат.
  2. Гидроизоляция. Выполняется перед обустройством стяжки и нужна для защиты от протечек системы.
  3. Тепловая изоляция. Обеспечивает эффективность распределения тепла. Оптимальным вариантом будет экструдированный полистирол или фольгированный пенофол.
  4. Армирующая сетка. Способствует прочной фиксации стяжки и креплению водного контура.
  5. Собственно тепловая система. Крепится по направляющим на защелки или хомутики.
  6. Повторная стяжка. Ламинатное покрытие должно быть идеально ровным.
  7. Подложка. Нужна для нивелирования неровностей бетонного мини-фундамента. Толщина слоя составляет 2-5 мм.

Совет! Укладывайте доски по комплектной инструкции изготовителя.

Совместимость ламинированных досок и водяного обогрева

Ламинированные доски подбираются только с защитным влагостойким покрытием. Это исключит образование конденсата при работе теплого пола. В процессе использования водяных магистралей напольная поверхность может терять герметичность, разбухать и дефомироваться. Ламинат для водяного теплого пола также может повреждаться при протечках и разгерметизации контура.

Аморфные металлические коммуникации

Обогревательная конструкция представляет собой аморфные металлосплавы в виде ленты. Такая основа отличается:

  • высоким КПД;
  • минимальными энергозатратами;
  • стойкостью к влаге, коррозии;
  • прочностью, гибкостью, безопасностью;
  • большими показателями теплопроводности.

Универсальная система подходит для монтажа под ламинатную доску, но следует разобраться, как правильно уложить материал. Работы производятся в такой последовательности:

  1. Организуется бетонная стяжка или обустраиваются лаги.
  2. Формируется подложка для аморфной ленты.
  3. Размещается мат СТН.
  4. Выполняется напольное покрытие.

Важно! Обогревательные коммуникации не подвергаются короткому замыканию, поэтому на них можно ставить мебель и фаянс.

Пленочные инфракрасные изделия

Инфракрасные полы устанавливаются без стяжки, имеют толщину до 1 мм. Процесс обогрева осуществляется от ИК-волн 5-20 микрон в длину. Система нагревает не воздух, а окружающие предметы.

Преимущества систем

Можно ли класть ламинат на теплый пол с инфракрасным излучением? Это единственная технология, которая не вредит здоровью человека и является эффективной:

  • температура распределяется по помещению плавно;
  • расходы на оплату электричества сокращаются на 30 %;
  • пленочная конструкция греется до 30-40 градусов, поэтому не вредит отделке;
  • быстрый, практически мгновенный нагрев с хорошей теплоотдачей;
  • длительность эксплуатации – до 30 лет.

Минус ИК-технологии – дорогая стоимость, но она окупается за 2-3 года.

Интересно знать! Врачи отмечают, что инфракрасные полы не пересушивают воздух, а наоборот, ионизируют его, что благоприятно сказывается на здоровье.

Конструкция ИК-систем

Если представить пленочные коммуникации послойно, то они будут выглядеть так:

  1. Основание.
  2. Теплоотражающая подложка.
  3. Нагревательные элементы.
  4. Клейкая лента.
  5. Тонкий полиэтилен.
  6. Ламинатная доска.

Сам пленочный теплый пол под ламинат изготавливается в виде полос карбоновой пасты, впаянных между пластами полиэстера. При подаче напряжения линии начинают вырабатывать ИК-энергию. Проводником электричества является медная шина с контактами, покрытыми серебром.

Характеристики инфракрасных пленок

На рынке представлены изделия со стандартной шириной 0,5-1 м. При покупке они раскраиваются так, чтобы длина кусочка составляла 25,7 см. Обогреватели имеют удельную мощность 150-220 Вт/м2, максимально прогреваются до 40-45 градусов.

Пленки продаются в комплекте с термодатчиком, проводами-коммутаторами, клеммными клипсами для подключения, изоляторами. В зависимости от количества комнат нужно будет докупать терморегуляторный блок. К устройству проводится питание и выводится проводка для подачи напряжения.

Порядок установки пленочного подогрева

Монтаж инфракрасного пола под ламинат выполняется поэтапно. Сначала составляется схема, а затем проводятся работы.

Составление эскиза

Планирование схемы и разметка помогут качественно уложить ИК-пленку. Процесс включает:

  1. Выбор участка, на котором будет располагаться терморегулятор с проводкой. Кабель прячется в гофротрубу, а штроба заводится в стену. Допускается пускать проводку по стене и маскировать ее коробом.
  2. Чертится на бумаге схема размещения пленочных элементов с учетом раскроя по линии отреза.
  3. Замеряется пленка – ее нужно расстелить по комнате, и ставятся отметки.
  4. Рисуется отступ от стены, стационарных обогревателей (20-30 см).
  5. Планируется расстояние между участками пленки – 5 см. Их нельзя укладывать внахлест.
  6. Вычерчивается тип подключения электропроводки без пересечения нуля и фазы.

Важно! Пленочные элементы не должны занимать больше 40-60 % общей поверхности основания.

Специфика монтажных работ

Инфракрасный пол под ламинат укладывается в следующем порядке:

  • Черновое основание застилается материалом с теплоотражающим эффектом (изолоном) стык в стык. Блестящая сторона должна быть снаружи.
  • Изолон пришивается степлером или проклеивается скотчем по стыкам.
  • Застилают ИК-пленку медными полосками вниз.
  • Раскраивают материал ножницами по разметке.
  • Как укладывать изделие? Соблюдая дистанцию от стены 25 см, между отрезками – 5 см.

  • Выполняется изоляция при помощи битумных полосок. Они перекрывают серебряные контакты.
  • На местах соединения проводов ставятся зажимы. Одна часть выводится наружу, а вторая остается внутри.
  • Клеммы зажимают плоскогубцами и приклеивают полосы скотчем на светоотражатель.
  • Изолируются открытые провода.
  • Изолируется термоизоляционный датчик и устанавливается в разрез теплоизоляционного слоя.
  • Углубления проклеиваются скотчем.

  • Проводка подключается к терморегулирующему прибору.
  • Проверяется система – обогрев нужно поставить на 30 градусов.
  • Маты закрываются полиэтиленовой пленкой.

После того, как сделан инфракрасный теплый пол под ламинат, можно уложить отделку. Действовать нужно аккуратно, чтобы не нарушить целостность пленки.

Правила ввода подогрева в эксплуатацию

После строительства пола под ламинат своими руками его требуется подготовить к использованию. Еще до начала стяжки включается режим прогревания – за сутки добавляется не более 5 градусов. За 14 дней система должна работать на ½ мощности, а в последние 48 часов – добрать градусы до 100 %.

Эксплуатация обогревающих магистралей реализуется так:

  1. Выключается подогрев – полы должны остыть до 18 градусов.
  2. После укладки система заново набирает мощность по 5 градусов в день.
  3. Контактная температура доводится до 28 градусов. Это максимум.
  4. Вода в водяных коммуникациях нагревается до 50 градусов.

В процессе работы системы влажность воздуха не должна превышать 50 %.

После того, как вы разобрались, можно ли стелить ламинат на обогревательные коммуникации, выберите оптимальный вариант. Система должна быть простой в самостоятельной установке, требовать минимального количества энергии для работы. Учитывайте качество ее теплоотдачи, длительность и равномерность нагрева. Не забывайте, что при неправильной технологии укладки ламинатная доска может деформироваться и трескаться.

Рекомендуем посмотреть видео по теме



        Поделиться:

☀ какой подогрев лучше выбрать

Изобретателям тёплого пола нужно сказать отдельное спасибо: это дополнительный уровень комфорта нашему телу. Но как правильно организовать тёплый пол под ламинат, ведь есть несколько разновидностей таких систем, и у каждой есть свои достоинства и недостатки?

Расчет фундамента

Попробуйте новый продукт

Пора узнать, как проводят тепловую систему под ламинированный пол, чтобы не повредить покрытию и собственному здоровью.

Условия и требования для обогрева пола под ламинат

Во время ремонта часто всплывает вопрос, делают ли тёплый пол под ламинатом. От ответа на него зависят дальнейшие действия владельцев. Сама система обогрева неизменна для любого покрытия, поэтому всё внимание уделяют выбору подходящего по характеристикам ламинату.

Игнорировать общие требования нельзя: важно, чтобы под ламинированными панелями отсутствовала влага и строго соблюдалась максимальная температура обогрева.

Для исключения появления влаги используется стандартная гидроизоляция. В ином случае хозяева неприятно удивятся появлению из-под пола плесени и скорому повреждению самих панелей. Пароизоляция исключает проблемы со стороны возможного появления конденсата от воздействия тепла.

Чтобы не повредить проложенному ламинату, нужно пользоваться индикатором регулировки температуры, который выведет все показатели на монитор. Максимальный показатель равен 25°С. Если эта отметка будет превышена на градус, то начнётся выделение вредных формальдегидов, которые чреваты ухудшением здоровья всей семьи. Уже на отметке в 27°С панели начнут деформироваться, что происходит из-за разрушения основания плиты.

Какой материал приобретать: маркировка ламината для тёплого пола

К сожалению, тёплый пол можно проложить только под определённые марки продукции ламината. Подходящие характеристики изделия отражены в маркировке.

В указанных характеристиках должен быть указан параметр прочности и толщины панелей в 8-10 мм.

Если есть значок Н2О, значит, выбранные доски подходят к системе водяного обогрева. По величине термического сопротивления продукции можно увидеть каков предел нагрева. Эту информацию находят в паспорте изделия.

Под нагревательные полы рекомендуется выбирать укладку посредством клея, а не замков.

Разновидности тёплых полов, которые можно укладывать под ламинат

Пора решить, какой тёплый пол лучше класть под ламинат: есть три проверенных временем разновидности подпольного обогрева. Рассмотрим преимущества и недостатки каждой системы и подберём для себя оптимальный вариант.

Водяной тёплый пол

В первую очередь познакомимся с водяным тёплым полом. Добротная отопительная система без резких температурных перепадов представляет собой комфортную невысокую температуру для подогрева. Для её укладки требуется на черновом основании установить слой теплоизоляции, иначе тепло будет частично уходить через пол.

Для водяной отопительной системы актуальна укладка способом «улитка». Так тепло будет распределяться равномерно.

Достоинства:

  • безопасная и надёжная система;

  • если предусмотрена естественная циркуляция теплоносителя, то не будет зависимости от электричества.

Недостатки:

  • непростой монтаж;

  • трубы придётся заливать бетонной стяжкой;

  • высота помещения становится заметно меньше;

  • если произойдёт утечка теплоносителя, то ремонт будет довольно сложным.

Инфракрасный тёплый пол

ИК полы под ламинат являются самым приемлемым вариантом подпольного отопления: этот вид обогрева быстрее прогревается, а остывает покрытие очень долго. Получается солидная экономия при расходовании энергоносителя, ламинированные панели не перегреваются.

Это плёночный тип обогрева, который может быть углеродным или биметаллическим. В случае углеродного изделия соединение нагревательных полос происходит параллельно под лавсановой плёнкой. Биметаллические модели основаны на полиуретане, а нагрев обеспечивает сплав меди и алюминия.

Достоинства:

  • монтаж занимает всего пару часов;

  • не нужна стяжка, клей, особые навыки;

  • пол можно эксплуатировать сразу же, после монтажных работ;

  • отсутствует выделение вредных веществ в атмосферу помещения;

  • сохранение прежней высоты потолков в комнате;

  • долгий срок службы длиной в почти 50 лет;

  • заметно будет понижение стоимости за отопление на ⅓, можно выбрать рациональный режим прогрева.

Недостатки:

  • дорогой вариант отопительной системы;

  • высокий уровень влажности в помещении является преградой для монтажа;

  • основание должно быть идеально ровным, иначе плёночное инфракрасное отопление будет повреждено.

Электрический тёплый пол

Ещё один вариант отопительной системы — электрический вариант нагрева. Это не самый часто используемый вид обогрева, так как скачки температур в этом случае довольно существенные, что приводит к дальнейшему перегреву поверхности. Всё это способствует деформации покрытия.

Возможно решение проблемы со скачками температур и перегревом посредством включения в цепь двужильного «умного» кабеля. Цена системы получается значительно выше, что сомнительно в плане резонности такой покупки.

В жилом помещении используется двужильный кабель, питающий и нагревательный, у него в разы меньше электромагнитного излучения и его проще монтировать. Но перегрев возможен из-за того, что может нарушиться контакт кабеля. При укладке электрического кабеля пользуются монтажной лентой или скотчем, тогда нагревательные элементы будут распределяться равномерно.

Саморегулирующийся кабель препятствует росту температуры и не допускает перегрева.

Достоинства:

  • надёжная система с долгим сроком службы свыше 20 лет;

  • несложный монтаж;

  • можно монтировать такой тёплый пол на лоджию и балкон;

  • можно контролировать оптимальную температуру в комнате.

Недостатки:

  • относительно высокий уровень электромагнитного излучения;

  • энергоноситель стоит недёшево.

Главный вопрос: какой тёплый пол лучше выбрать под ламинат

Характеристики ламината играют важную роль для того, чтобы определиться с подходящей системой обогрева. Помним о том, что в составе материала могут присутствовать формальдегиды, а нарушение температурного режима в большую сторону поспособствует их выделению в помещение. Так какой лучше выбрать теплый пол под ламинат и каким должен быть сам материал напольного покрытия?

Критериев ламината под тёплый пол несколько: важны теплоизоляционные данные, предназначение покрытия, способ соединения, тип монтажа.

Нужно свериться с показателями теплоизоляции, у каждого покрытия этот показатель свой. Материал может быть несовместим с тёплым полом, или вид панелей может быть облегченным, не способным выдержать высокую температуру под собой.

Чтобы не было проблем, следует внимательно изучить все документы на материал. Маркировка всегда подскажет, можно ли совмещать выбранный материал с желаемой отопительной системой.

Следует учитывать также, что в разные типы помещений нужны такие же разные виды ламината. В кухню стелют влагостойкое покрытие, а в санузле требуется герметичность швов.

Ещё одним критерием установки тёплого пола под ламинат можно назвать тип соединения. Пазы удобны и просты в монтаже, но клей действует более надёжно и качественно. Установка в этом случае будет сложнее и затратнее.

Вопросы гидроизоляции: выбор подложки для ламината с тёплым полом

Подложки также отличаются друг от друга, а уж тот материал, который будет прокладываться под тёплый пол должен быть наделён определёнными функциями.

Пусть обилие выбора среди материала не смущает покупателя: так как из плёночного покрытия вредные вещества начинают выделяться при температуре выше 60 градусов, а нагрев тёплых полов до таких отметок не доходит, то безопасность подложки для здоровья очевидна.

При выборе подкладки для тёплого пола под ламинат нужно учесть, какое у неё время усадки, а какое давление она способна выдержать с самим покрытием и мебелью на нём.

Основной задачей подложки под тёплым полом является защита от перегрева плиты перекрытия и соседского потолка.

Придётся повторить совет, который всё же лучше соблюсти: нужно не полениться прочитать характеристики материала, даже если шрифт исключительно мелкий, это в ваших интересах!

Полиэтиленовых подкладок следует избегать в любом случае, этот вариант не стоит рассматривать даже в паре с фольгой.

Вспененный материал, толщина которого составляет 5 мм и содержит фольгированный слой всё равно когда-то даст усадку, в результате расширения и сужения ламината, подложка скоро начнёт рассыпаться.

Кто-то довольствуется листом картона с толщиной в 10 мм, но лучше купить настоящий подходящий материал, обладающей такими нужными качествами, как равномерное и быстрое распределение тепла.

Во что обойдётся тёплый пол под ламинат

Вопрос финансовых вложений всегда остаётся как вишенка на торте, не всегда сладкая, но всё же необходимая. От чего зависит стоимость комфорта походить дома по нагретому полу? Факторов, складывающих цену много:

  • производитель всех основных материалов;

  • тип нагрева;

  • стоимость комплектующих и необходимого оборудования и инструментов;

  • стоимость работ, если за дело берутся специалисты.

Если нужно установить водяной нагрев, то на 1 м² понадобится до 10 метров трубы, бетонная стяжка, подложка.

О монтаже пола с обогревом

Любая отопительная система предполагает проведение ряда работ. Монтаж производят поэтапно, начиная с замера площади помещения, вычисления нужного количества всех материалов и непосредственной укладки всех слоёв под ламинированное покрытие.

Сначала начинают готовить поверхность: устраняют трещины, сколы, пол выравнивается. После всех работ нужно будет произвести зачистку от строительного мусора и пыли.

На следующем этапе укладывают гидроизоляционный слой, причём у него должно быть теплоотражающее покрытие.

Если это укладка водяного пола, то на выровненную поверхность сначала выкладывают демпферную сетку, затем трубы, которые подключают к коллекторам.

После пробного пуска всё покрывают слоем песчано-цементной стяжки с армирующей сеткой. На высохшую стяжку прекрасно ляжет самовыравнивающаяся смесь. Всё, теперь дело за подложкой и ламинированной доской.

Инфракрасный нагрев отличается тем, что нужно нарезать плёночное покрытие и уложить его, подключив после к электросети. Потребуется установить термостат.

Полосы ИК тёплого пола подключают параллельно, а плёнку закрепляют скотчем на подложке. Требуется внимательное закрепление контактных зажимов.

При выборе электрического нагрева, используют полимерную матрицу, по которой будут укладывать саморегулирующийся кабель.

Выводы о тёплых полах под ламинат: за и против

Каким бывает тёплый пол под ламинат, мы выяснили, но такая ли это необходимость, создавать в доме лишний обогрев?

Несмотря на некоторую потерю в высоте, обогрев не похитит квадратных метров, потому можно выбирать любой цвет и фактуру покрытия. Замечено, что в комнатах, где есть напольный обогрев, не бывает сквозняков, воздух не сухой, а умеренно влажный.

Следует добавить, что нагрев помещения происходит значительно быстрее, что порадует владельцев частных домов.

Минусами подобных форм отопления тоже не стоит пренебрегать. У каждой формы обогрева свои недостатки, где-то будет больший расход энергии, вместо ожидаемой экономии, просчитать всё следует до закупки материала.

Сравнивая плюсы и минусы разных отопительных вариантов, подбирают наиболее подходящие для собственного жилья.

Всё же несмотря на все заботы и хлопоты, дом и квартира прогреваются заметно быстрее.

Видео укладки тёплого пола и ламината

Как бы ни было интересно описание процесса монтажа, всё же куда проще и занятнее увидеть всё своими глазами:

Какой теплый пол выбрать под ламинат?

Ламинат давно стал фаворитом среди других покрытий, приняв эстафетную палочку у натуральной древесины. Ценник за ламинат не идет ни в какое сравнение с деревянным полом. Низкая себестоимость, широкая гамма расцветок и фактур, функциональность – вот неполный перечень всех преимуществ ламината.

Но при всех своих несомненных преимуществах многие люди сетуют, что ноги постоянно мерзнут. Его теплопроводность неизменна в независимости от цены или производителя. Эта проблема актуальна для семей с маленькими детьми, например, и, конечно, без дополнительного отопительного агрегата никак не обойтись.

Установление теплого пола - разумное решение для создания комфортабельного температурного режима в комнате с ламинатом. Даже обогрев с использованием радиатора будет не настолько эффективно. Исследования демонстрируют, что для нас приятнее, когда  ногам немного теплее, чем на уровне головы.

Следует со всей ответственностью подойти к выбору способа обогрева, который будет использован.

Какие теплые полы совместимы с ламинатом?

Есть несколько вариаций, которые применимы для подогрева ламината:
•    Электрический кабельный;
•    Водяной;
•    Инфракрасная пленка.


Скажем обо всех достоинствах, имеющихся у всех этих модификаций:
•    Хорошая тепловая производительность
•    Тепло распределяется равномерно по всему периметру;
•    Никакой пыли в воздухе, с радиатором это было бы невозможно;
•    Все устройство надежно спрятано от посторонних глаз, что не испортит внешний вид интерьера.


Каждая разновидность обогрева под ламинат требует отдельных пояснений:


Водяной пол


Водяной пол имеет сложную многослойную конструкцию. Гидроизоляция занимает нижнее положение и стелется поверх основания. В первую очередь вдоль всех стен комнаты прокладывается демпферная лента.


Следующее касается непосредственно теплоизоляции. На второй слой происходит размещение обогревающей трубы с малым сечением.  Далее возникает необходимость в несущем основании. Наибольшей популярностью пользуется бетонная стяжка, кроме того, прибегают к гипсоволокнистым материям.  Таким образом, комфортная температура достигается благодаря подогретой воде, которая циркулирует в трубах.


Наконец, последним, а значит, заключительным этапом станет монтаж самого ламинированного материала. На этом дело завершено! Минимальная толщина устройства составляет всего лишь 5 см., максимальный показатель достигает 15 см. – все зависит от свойств ламината.


Почему они так нравятся клиентам?
•    Безопасны;
•    Имеют надежную, проверенную временем конструкцию;
•    Не зависят от электричества (за исключением тех вариантов, когда циркуляция воды происходит искусственно).


Но и у этого, казалось бы, прекрасного варианта есть свои недостатки:
•    Установку нельзя назвать простой;
•    Трубу в обязательном порядке необходимо укреплять бетонной стяжкой;
•    Будьте готовы, что высота стен уменьшится;
•    При необходимости проведения ремонтных работ, например, если произойдет протечка, неизбежно возникнут сложные моменты.

Электрический кабельный пол

В данном виде обогрева неотъемлемой частью является электрический кабель. Преобразование электроэнергии в тепло – процесс, благодаря которому и происходит достижение оптимальной температуры напольного покрытия. Есть два варианта – использовать одножильный или двужильный кабель. Для помещений, предназначенных для жилья, обычно выбор падает в пользу двужильного кабеля, где одна жила питает электроэнергией, а вторая непосредственно выполняет нагревательную функцию. В этом случае двужильный кабель характеризуется меньшим электромагнитным излучением, да и процесс установки несколько проще, чем по сравнению с первым вариантом.


Слабым местом подобной системы нагревания принято считать вероятность повреждения места контакта кабеля, также нельзя исключать и риск его перегрева. Чтобы изначально избежать подобных ситуаций используют саморегулирующийся кабель. Так, если в каком-либо моменте возникает перегрев, то сопротивление кабеля на этом участке увеличивается, и как следствие температура не повышается.

Как и в любом другом случае, процесс установки начинается с подготовительного этапа – очистки поверхности. Если нужно, перед укладкой кабеля поверхность можно выровнять, и ни в коем случае не забыть ее покрыть теплоизоляционным слоем.
За пару дней до установки с помощью армирующей сетки проводится тонка стяжка, в толщину достигающая не более 20-30 мм. За этот период времени поверхность должна полностью просохнуть. Следующим этапом является укладка монтажной ленты.

После того, как заказчик определяется с местом размещения терморегулятора, в соответствии с инструкциями укладывается нагревательный кабель. По плану далее должна происходить заливка стяжки толщиной от 3 до 10 см. К ней приступают только после проверки функционирования системы, устанавливаются датчик и терморегулятор, проводятся необходимые тесты, рекомендуемые производителем. Очень популярны стали нагревательные маты. В этом случае кабель статичен и крепится к специальной сетке, тем самым установка облегчается в разы. После полного просыхания стяжки, а это никак не ранее 30 дней, можно приступить к завершающему этапу – укладке ламината.

Плюсы:
•    Надежность и довольно безопасная эксплуатация;
•    Срок эксплуатации такого способа обогрева гарантирован в течение 20 лет за счет своей долговечности;
•    Монтаж и обслуживание не являются трудоемкими процессами;
•    Конечный потребитель легко может контролировать температурные показатели при помощи терморегулятора.


Минусы:
•    Дороговизна электроэнергии;
•    Слабое электромагнитное излучение.

Инфракрасная пленка

Последним писком в сфере обогрева стала инфракрасная пленка. Первым делом стелется теплоотражающий материал, поверх него размещается та самая инфракрасная пленка, который затем накрывается полиэтиленом. После таких нехитрых манипуляций производится монтаж выбранного полового покрытия, в нашем случае, ламинированных полов.


Достоинства пленки:
•    Установить такой пол при должном опыте и навыках проще простого;
•    Такой пол прослужит долгое время;
•    Необходимость стяжки отпадает сама собой;
•    Как следствие, временные затраты на установку данной системы также сокращаются, Вам не придется ждать, например, просыхания стяжки, можно будет немедленно перейти к монтажу финишного покрытия;
•    Высота комнаты не будет срезаться за счет большой толщины конструкции, так как основной материал в этом плане тоньше, чем остальные варианты;
•    Затраты электроэнергии на обогрев значительно ниже, чем в случае с электрическим кабельным полом.

Недостатки:
•    Относительная дороговизна;
•    Функциональная пленка стелется на выровненную поверхность, это позволит избежать ее деформации или порчи в процессе эксплуатации. Возможно, понадобятся дополнительные отделочные работы;
•    Данная разновидность пола абсолютно не подходит для помещений с повышенной влажностью.


Так что же выбрать?!
Для начала, внимательно изучите этикетку к Вашему ламинату, задайте больше вопросов консультанту в магазине. Неизбежно, при его производстве используются вредные соединения, такие как формальдегиды, которые вполне безопасны в обычных условиях без существенных температурных перепадов. Но при температуре свыше 26 градусов его испарения могут нанести серьезный урон здоровью человека.

Не относитесь халатно к документам, которые прилагаются к вашему покрытию, внимательно прочтите инструкции от производителя.  Там обязательно будет прописано, разрешено ли вообще использовать специальные обогревающие устройства, если да, то какие из них стоит отдать предпочтение. Более того, нужно понимать, что даже с точки зрения физики, высокие температуры свыше 27 градусов, как минимум, ведут к потере потребительских свойств материала и неизбежно ведут к его разрушению. А это столько денег и времени на ветер!

Как показывает практика и опыт нашей компании, третий вариант с инфракрасной пленкой наиболее оптимальный практически под все напольные материалы.


Коснемся более углубленно именно этого вида нагревающего устройства.

Установка инфракрасного теплого пола по шагам

Шаг 1. Приобретение необходимых расходных материалов


Для начала отправляемся в магазин и пополняем запасы необходимых для работы строительных материалов. Предварительно рассчитываем требуемое количество отражающего материала и термопленки под помещение, где будут проводиться монтажные работы.  С отражающей основой все максимально просто – уточняется площадь комнаты, полученная цифра и будет равняться нужному количеству подложки. Инфракрасная основа ни в коем случае не стелется под мебель и другие габаритные предметы интерьера. Значит, в расчет берется только пустая поверхность. Чем еще нужно запастись перед тем, как приступить к обустройству помещения?
•    Сам теплый пол;
•    Термоотражающая основа;
•    Защитное покрытие;
•    Регулятор температуры;
•    Температурный датчик;
•    Мелкие расходники, такие как ножницы, скотч, отвертки, комплект пассатижей.


Шаг 2. Подготовительные действия для монтажа пленки


 Убедитесь, что поверхность, на которую будет выстилаться инфракрасная пленка, будет абсолютно ровной, без каких-либо углублений, бугорков или явных скосов. Кроме того, основание необходимо тщательно прочистить и высушить. Термоотражающая подложка, как мы говорили ранее, размещается по всей площади помещения.


Внимание! Использование термоотражающего материала, в основе которого используется алюминиевая фольга, недопустимо!


Все составные элементы теплоотражающей материи склеиваются между собой простым монтажным скотчем. После манипуляций с термоотражателем можно окончательно отметить точку положения терморегулятора. В случае использования встраиваемого варианта исполнения регулятора температуры, понадобится проведение штробильных работ для внедрения самого агрегата и подводящих проводов.


Установка термо-полос и нюансы подключения к электрической сети.


Преступая непосредственно к этапу монтажа пленочной системы подогрева пола, удобнее всего для облегчения укладки разрезать его на полосы определенных размеров. Основным показателем станет ширина этой дорожки. Если она составляет 0,5 м., то ее длина ограничится 13 м. При ширине полосы 0,8 м., ее длину не делают больше 10 м. Наконец, с шириной полосы в 1 м., ее длина соответственно уменьшится до 7 м.


Совет! Наиболее оптимальным решением, которое позволит уменьшить число разрезов и точек подключений, будет монтаж пленки по длине комнаты. Такой способ заметно облегчит процесс установки.


Разрезав пленку на секции, можно приступать к их укладке. Между собой полоски закрепляются скотчем, таким образом, они соскальзывают с нижней теплоотражающей полоски. Медная сторона обязательно остается снизу. Между разрезанными полосами должен остаться зазор с минимальным промежутком друг от друга в 1 см. Так же важно соблюдать отступ от стены – не менее 5 см.


Внимание! Запрещено допускать наложение полос друг на друга! Существует маленькая хитрость, которая позволит избежать подключения разветвленных длинных проводов. Специалисты в своей области рекомендуют устанавливать полосы контактами ближе к той стене, где будет располагаться терморегуляторы.


Те разрезы шины, которые не будут применяться, следует закатать битумной изоляцией. Параллельное подключение секций является верным способом подсоединением к источнику электрической энергии. Провода, которые протягиваются вдоль одной из стен, обычно легко скрывают от посторонних взглядов под напольными плинтусами, что никоим образом не портит общий интерьер комнаты.


Теперь перейдем к вопросу, что делать с контактными зажимами?

В пространство между серебряной полосой и пленкой размещают один из его концов, другой зажимается сверху медной полоски. Крепление происходит посредством пассатижей. Эта операция повторяется со всеми контактами.
Никакие оголенные провода не должны остаться на виду. Все узлы подключения должны быть надежно заизолированы.


Термодатчик размещают на черную полосу на нижней стороне пленке и закрепляется битумной изоляцией.


Чтобы провода были более статичны и лишний раз не двигались, их приклеивают скотчем. Термоотражающая подложка слегка подрезается в местах под проводами с контактными зажимами и датчиком температуры. Это позволит добиться более гладкой поверхности, так нужной для установки самого верхнего покрытия.



Подключается терморегулятор, подсоединяется проводка. После тестирования конструкции можно приступить к завершающему этапу: верхнему защитному материалу и напольному покрытию.
Внимание! При мощности в 2 кВт и более в обязательном порядке используется отдельный автомат.


Итог:
Все три способа обогрева полов по-своему хороши и имеют свои положительные моменты и некоторые недостатки. В любом случае, максимальная температура нагрева ламината не должна превышать 25 С. Такой температурный режим безопасен для здоровья и комфортен в целом по ощущениям.
Интересное видео. Монтаж инфракрасного пола под ламинат:



Инфракрасный теплый пол: теплый пол с лучистым теплом

Вряд ли какой-либо другой вид отопления был бы столь же популярен, как теплый пол. Обеспечивает теплые полы зимой и предотвращает замерзание ног. Традиционный пол с подогревом и это горячее водоснабжение по гендерному признаку можно преобразовать только с большими усилиями. И еще, если вы выберете электрический теплый пол с инфракрасной технологией. Он недорогой, легко модернизируется и обеспечивает экономичный обогрев. Сразу обратите внимание, покупать электрический теплый пол мы рекомендуем по ссылкеnbsp https: // hcsystems.com.ua/.В нашем путеводителе вы найдете советы и справочную информацию об инфракрасном наружном отоплении: инфракрасный, как установить теплый пол, как он родится, чем отличается стандартный теплый пол, на что следует обратить внимание при покупке.

Советы по покупке инфракрасного теплого пола

Перед покупкой мы постараемся дать важные вопросы и ответы.

  • Сколько стоит инфракрасный теплый пол
  • Преимущества и контроль инфракрасного теплого пола
  • Каковы основные принципы его применения
  • Как установить инфракрасную нагревательную пленку
  • Другой тип теплого пола

Сколько стоят инфракрасные теплые полы системы отопления

Стоимость покупки теплого пола инфракрасным излучением крайне низкая.Недорогие версии доступны от 15 евро за квадратный метр. Системы теплого пола с инфракрасной технологией работают в низком температурном диапазоне, не превышающем отметку 30 градусов. Соответственно, они дешевы и в потреблении. Если обогреть комнату площадью 10 квадратных метров с помощью нагревательной фольги, которая дает 130 Вт на квадратный метр, то потребление составит 1,3 кВтч. Средняя цена на электроэнергию, которую вы платите за инфракрасный пол с подогревом, составляет от 25 до 32,5 центов в час. Если отопление работает четыре часа в сутки, затраты на электроэнергию составляют только 1.30 евро в день. Совет: Первый вопрос, используете ли вы теплый пол в качестве основного или дополнительного отопления. Кроме того, вы всегда должны думать о долгосрочной перспективе и, помимо затрат на приобретение, также учитывать текущие затраты на электроэнергию и техническое обслуживание.

Преимущества и контроль инфракрасного теплого пола

Древние римляне уже знали, как хорош пол с подогревом, и использовали его в своих ваннах. Даже сегодня этот тип панельного отопления можно найти во многих новостройках или отремонтированных старых зданиях.Инфракрасный подогрев пола предлагает множество преимуществ: он имеет небольшую габаритную высоту, особенно дешев и прост в установке. Поэтому стоимость монтажа также ниже, чем при использовании других систем отопления. К тому же тепло, выделяемое инфракрасным обогревателем, очень приятно.

Управление отоплением

Инфракрасный теплый пол, управляемый термостатом. Это небольшое устройство, которое измеряет текущую температуру в комнате и дает вам возможность включать или выключать пол с подогревом по мере необходимости.Покупая пол с инфракрасным подогревом, следует выбрать подходящий термостат, чтобы можно было регулировать и контролировать нагрев. Подсказка: радиотермостаты наиболее популярны, потому что они обеспечивают беспроводное управление.

Для поверхности подходит система инфракрасного теплого пола

В принципе, инфракрасный теплый пол подходит для любой поверхности. Можно укладывать под ковры, паркет, ламинат и плитку. Однако практические испытания других потребителей показали, что следует проявлять осторожность при использовании следующих материалов:

Эти напольные покрытия слишком мягкие и тонкие, поэтому нагревательная пленка может быть защищена от чрезмерных точечных нагрузок.Падающая отвертка или ножницы могут проткнуть верхнюю поверхность и вызвать нагревательную фольгу. Если вы все же хотите установить инфракрасный подогрев пола под одним из этих покрытий, вы должны положить МДФ между верхним покрытием и паронепроницаемой пленкой. Они должны быть толщиной не менее двух-трех миллиметров. Это создает дополнительную защиту, которая гарантирует, что нагревательная пленка не может быть повреждена в повседневной жизни. Совет: в зависимости от материала нагрев и теплопередача сильно различаются. Так что обращайте пристальное внимание на описание продукта и соответствие вашей поверхности.При необходимости обратитесь к производителю.

Как работает инфракрасный подогрев пола

Инфракрасная система обогрева под полом - это в основном нагревательная пленка или грелки, которые очень легко установить. Просто выполните следующие пункты: Шаг 1: подготовьте

  • Перед тем, как приступить к упаковке, убедитесь, что поверхность гладкая.
  • Кроме того, его следует очистить от грязи, пыли и грязи. Удалите все острые предметы, которые могут повредить пленку.
  • Стяжка - лучшая основа.Но старая плитка, старый ковролин или линолеум - тоже хорошая основа для инфракрасного теплого пола.

Шаг 2: удар шумоизоляционного шага заключается в установке звукоизоляции от удара. Он должен быть толщиной от четырех до пяти миллиметров и подходит для теплого пола.

  • Тщательно измерьте пол и разложите изоляционные панели, как это было проверено в комнате.
  • Используйте ручку, чтобы нарисовать обрезанный край изоляционных пластин, который должен быть обрезан. Пластины легко режутся острым ножом.
  • Затем начните прикреплять акустические панели к стене и закрепить их скотчем.
  • Затем следующая изоляционная пластина закрепляется клеем с нижней стороны и плотно прилегает к предыдущей доске. Итак, вы действуете шаг за шагом, пока не получите всю изоляционную пластину.

Шаг 3: облицовка инфракрасным обогревом только звукоизоляция, укладка инфракрасных обогревательных панелей.

  • Начните с самой длинной стены в комнате. Это сводит к минимуму нагрузку на кабели и т.п.
  • Вы можете увидеть, как именно приступить к укладке нагревательных дорожек, руководствуясь инструкциями или прилагаемыми инструкциями.
  • Обычно необходимо соблюдать минимальное расстояние до стены и расстояние между отдельными листами.
  • Пленка обычно укладывается плавающей и никогда не должна перекрываться. Рекомендуется расстояние от двух до трех дюймов между отдельными дорожками.
  • Иногда следует уменьшить признаки жара. Однако возможна не вся электрогравитация, поэтому вы обязательно будете следовать инструкциям производителя.
  • Поставьте нагревательную дорожку во все нужные места.
  • Инфракрасный теплый пол должен подключаться только специалистом с соответствующим опытом.

Совет: Приложив немного усилий, вы сможете установить инфракрасный пол с подогревом. Но правило таково: всегда парами, а не в одиночку. Кроме того, все, что связано с электрикой (т.е. подключение), должен выполнять специалист. Вы также должны прочитать инструкции производителя, чтобы избежать перегрева.

Другие типы полов с подогревом

Существует три основных типа полов с подогревом: водопроводные трубы, змеевики или нагревательные пленки.

  • Вода: теплая вода, текущая по трубам в полу. Вот так называемая сухая и влажная система. Быстрый нагрев, но и высокие затраты на установку - особенно при обновлении типового.
  • Электрический нагревательный змеевик: тепло обеспечивается нагревательными кабелями, проложенными близко к поверхности пола.
  • Нагревательная пленка: под полом также можно укладывать всю нагревательную пленку. Также имеется пол с инфракрасным подогревом.

Какой тип вы хотите, на этот вопрос можно ответить только в зависимости от исходной ситуации:

  • Это новое здание или реконструкция? Модернизация водопровода всегда требует очень много времени.
  • Есть ли ограничения по построению пола? Потому что пленка имеет меньшую толщину, чем водяной теплый пол.
  • Сколько еще вы хотите сэкономить? Важно время разминки?

Чем отличаются типы

  • Модернизация: Модернизация наружного отопления фактически возможна только при использовании электрического теплого пола. Модернизация водяных полов с подогревом стоит очень дорого.
  • Техническое обслуживание: систему теплого пола необходимо периодически промывать водой с подогревом.В результате они очищаются от ржавчины, извести и других инородных тел. Обогреватели практически не требуют обслуживания, может случиться так, что отдельные нагревательные провода или фольга порвутся после длительного периода использования и заменены.
  • Эффективность и стоимость: стоимость покупки новых водонагревателей выше, чем у нагревательных пленок. Усилий их поставить тоже выше. Но в конечном итоге вы работаете более эффективно и, следовательно, дешевле в эксплуатации.

Совет: следует обратиться за консультацией к специалисту.Потому что обновление или ремонт влечет за собой высокие затраты. Решение должно идеально подходить под ваш проект.

, сервис "translate.yandex.ru"

Лучшие инфракрасные нагревательные панели 2021

Best Reviewer может получать часть продаж или другую компенсацию за ссылки на этой странице.

Отопление дома, офиса и других мест, где мы проводим время, является важным элементом. У нас в Великобритании нет теплой погоды круглый год, и даже в самые теплые месяцы нам может понадобиться дополнительное тепло! В конце концов, как долго в среднем в Великобритании лето! Появление систем центрального отопления, которое не было распространено в домах Великобритании до середины -х годов -го века, изменило наш образ жизни таким образом, который невозможно было представить, и с тех пор, как эти первые системы, многое изменилось в плане дешевых систем отопления и передовых технологий.

Ранние системы отопления домов работали на жидком топливе и / или электричестве. Система радиаторов, заполненных маслом, нагреваемых электрическими катушками, обеспечивала тепло. Затем, когда газ стал более доступным, он стал предпочтительным источником тепла. Газ был - и остается - простым в использовании, гибким и доступным по цене, и стал основным источником тепловой энергии - как для радиаторов отопления, так и для воды, - хотя электричество во многих формах все еще широко использовалось. Я могу вспомнить, например, жизнь в доме с экспериментальной системой электрического отопления, где элементы находились в потолке; это было, что неудивительно, крайне неэффективно, если только вы не хотели, чтобы лодыжки были очень теплыми наверху.

В последнее время мы наблюдаем стремление к альтернативной энергии; Ветровая и солнечная энергия стали очень популярными, и последняя, ​​безусловно, является перспективой. Дорогое дело - это эффективный отвод тепла в доме или других зданиях, и есть одна область технологий, которая значительно продвинулась в последние годы: инфракрасное излучение. Мы рассмотрели 10 отличных инфракрасных нагревательных панелей - и если вам еще предстоит исследовать их, вам действительно стоит - поэтому давайте взглянем на некоторые обзоры инфракрасных нагревательных панелей.

Обзоры инфракрасных нагревательных панелей (10 наших лучших вариантов)

1: Передвижная панель обогревателя в дальней инфракрасной области спектра

Прелесть инфракрасных панелей в том, что они действительно портативны, и не более того, чем эта. Технологии зашли так далеко, что эти устройства больше не должны быть полностью жесткими; этот, как и некоторые другие, действительно может быть свернут для транспортировки. Это очень продуманный дизайн - кстати, он поставляется с рядом доступных рисунков, поэтому вы можете выбрать тот, который выглядит как картина или настенная подвеска, - и очень прост в использовании.

Есть управление термостатом np: вы просто включаете его в стандартную розетку, и поверхность нагревается максимум до 95 градусов Цельсия, чего более чем достаточно для обогрева окружающей среды. Действительно, производитель рекомендует эту панель размером 57x98 см и весом всего 500 г для обогрева площади 8–12 м², что делает ее идеальной для использования в небольшой комнате, лодке, доме на колесах или на открытом воздухе. Это аккуратная панель с красивым дизайном по разумной цене.

Основные характеристики

  • Раскатной
  • Без термостата
  • 57x98см
  • Несколько узоров

2: Konighaus 450W Superslim

В то время как предыдущая модель, которую мы рассмотрели, явно предназначена для перемещения с места на место - благодаря ее портативным и подвижным функциям - эта, очень аккуратная модель от Konighaus, является более постоянным приспособлением.Он предназначен для установки на стену - в комплект входят аксессуары - и представляет собой простой белый дизайн, очень тонкую панель, которая предлагает мощность 450 Вт, поэтому снова будет подходить для помещений 8-12 м² - возможно, гостиной в квартире. , или гараж, или другое рабочее место.

Он сертифицирован на соответствие всем европейским стандартам безопасности, что очень приветствуется, и производитель утверждает, что он проработает 100000 часов. Он прост в использовании - опять же, здесь нет регулятора термостата, он просто включается и работает - и выглядит как простая белая доска; Значит, это не самый привлекательный предмет, но при толщине всего 5 см он вряд ли навязчив.Его размеры 95x57 см, что примерно соответствует норме для одного из них, его очень легко установить, и он продается по разумной цене.

Основные характеристики

  • 95x57 см
  • Настенный
  • Фитинги в комплекте
  • 450Вт

3: Изогнутая отдельно стоящая панель

Этот очень умный подход к теме инфракрасной панели представляет собой изогнутую модель; Он спроектирован так, чтобы быть отдельно стоящим, поэтому вы можете взять его с собой в место, которое хотите отапливать - так же, как небольшой электрический камин с тремя стержнями или переносной радиатор - для безопасного и эффективного обогрева небольшого и прямого пространства.Производители предполагают, что его размер подходит под стол - отличная идея, если у вас холодный офис зимой - и при размере всего 55x52 см он, безусловно, жизнеспособен как таковой.

Он выполнен в белом цвете и имеет прочные ножки, поэтому его можно будет безопасно использовать на полу. Это модель мощностью 300 Вт - она ​​не такая мощная, как перечисленные выше, но достаточно хороша для небольшого пространства, требующего направленного тепла - и ее легко использовать без термостатического управления и максимум 80 Цельсия. Это аккуратный дизайн, который весит немногим более 2 кг, поэтому его будет легко перемещать между местами использования, и тот, который имеет разумную цену, и нам нравится изогнутый эффект, поскольку он практичен и привлекателен.

Основные характеристики

  • изогнутая
  • 300 Вт
  • 55x52 см
  • Вес 2 кг

4: Инфракрасная панель Calorsol 700 Вт

Это еще одна модель, которая предназначена для постоянной установки, и представляет собой устройство для настенного монтажа, которое очень аккуратно и аккуратно. То есть толщина всего 3 см является свидетельством технологии и дизайна, которые используются в этих очень умных нагревательных панелях.Он выполнен в белом цвете, поставляется со всеми приспособлениями, чтобы повесить его на стену в любом месте, и прост в использовании, без термостата и с температурой до 135 градусов Цельсия. Его размеры 120 x 60 см, поэтому для него потребуется приличное пространство.

Цифры, которые мы приводим здесь, относятся к модели мощностью 700 Вт; это происходит из ряда панелей, которые покрывают все мощности от 100 Вт и выше с различными интервалами, поэтому, если вам не нужна такая мощная панель, вы можете выбрать похожую.Модель мощностью 700 Вт легко обогреет большинство комнат среднего размера, а две - возможно, установленные на противоположных стенах - обеспечат достаточно тепла для больших комнат по удивительно низкой цене. Этот немного дороже некоторых, но вы получаете качественный товар и 5-летнюю гарантию.

Основные характеристики

  • 700Вт
  • 120x60 см
  • Настенный
  • Гарантия 5 лет

5: Прозрачная выдвижная панель инфракрасного обогревателя

Эта конструкция похожа по стилю на предыдущую, которую мы представили, в том, что это раскладывающаяся модель.Нам нравится технология, лежащая в основе этого, поскольку она приносит на стол несколько преимуществ: во-первых, вы можете свернуть его и отнести туда, где хотите повесить, а во-вторых, вы можете откатить его, когда он не используется, и просто разверните, подключите и - в одно мгновение - вы получите много тепла от эффективного и очень удобного источника.

Эта конструкция прозрачная - в отличие от приведенной выше раскладной модели, которая выпускалась с множеством узоров - поэтому вы можете повесить ее в любом месте без постороннего вмешательства, и она имеет размеры 100 см x 57 см.Это модель мощностью 450 Вт, поэтому она легко обогреет небольшую комнату или другое помещение, и имеет обычные функции и стандарты безопасности. Короче говоря, это типичная раскладывающаяся модель, которая встретит множество довольных пользователей, и по цене ее очень сложно превзойти.

Основные характеристики

  • 450 Вт
  • 100x57 см
  • Сворачиваемый

Основная информация об инфракрасном (лучистом) обогреве

Базовая информация об инфракрасном (лучистом) обогреве

Инфракрасное (лучистое) отопление Basic Информация

Ссылки на другие страницы с информацией об инфракрасном обогреве:
Часто задаваемые вопросы о Инфракрасный обогреватель
Часто задаваемые вопросы о керамике Инфракрасные обогреватели
Нагревание, отверждение, приготовление пищи и сушка с помощью инфракрасных обогревателей
Закон Ома: ватты, вольты, амперы, Ом

Ссылки на информацию на этой странице:
Теплопередача
Электромагнитная энергия
Что такое инфракрасное тепло?
Инфракрасное поглощение и Коэффициент отражения материалов
Типы электрического инфракрасного излучения и их сравнение Обогреватели
Свойства инфракрасного излучения
Теория инфракрасного обогрева
Преимущества инфракрасного обогрева
Обогрев общей площади
Отражатели и формы луча
Amazing Infrared Power


Теплопередача
Теплопередача - это процесс передачи тепловой энергии от источника с высокой температурой к нагрузка при более низкой температуре.Три формы передачи тепла: теплопроводность, конвекция и излучение (инфракрасное излучение). Проводимость возникает, когда происходит перенос тепловая энергия из-за разницы температур внутри объекта или между объектами в прямом физический контакт. Конвекция - это результат передачи тепловой энергии от одного объект к другому через движущуюся жидкость или газ. Радиационная теплопередача может происходить инфракрасное, ультрафиолетовое, микроволновое и радиоволны. Инфракрасный (электромагнитное излучение инфракрасная энергия) - это передача тепловой энергии через невидимые волны электромагнитной энергии это можно почувствовать как тепло от солнца или подветренного огня или другого горячего предмета.

Электромагнитная энергия
Инфракрасные лучи являются частью электромагнитного спектра:


Это изображение отображено с разрешения Fostoria Отрасли

Инфракрасная энергия распространяется со скоростью света, не нагревая проходящий через нее воздух. через, (количество инфракрасного излучения, поглощаемого диоксидом углерода, водяного пара и других частиц в воздухе обычно пренебрежимо мало) и поглощается или отражается объектами, на которые он ударяется.Любой объект с температурой поверхности выше абсолютного нуля - 460 F (-273 C) будет излучать инфракрасное излучение. Температура объекта, а также его физические свойства будут определять эффективность излучения и излучаемые длины волн. Инфракрасное излучение можно сравнить с радиоволнами, видимым светом, ультрафиолет, микроволны и рентгеновские лучи. Это все электромагнитные волны, которые распространяются через космос со скоростью света. Разница между ними - длина волны электромагнитная волна. Инфракрасное излучение измеряется в микронах (мм) и начинается с.70 мм и простирается до 1000 мм. Хотя полезный диапазон длин волн для Применение инфракрасного обогрева происходит в диапазоне от 0,70 мм до 10 мм. Для получения дополнительной информации см. Нашу страницу Технического руководства об инфракрасной части электромагнитного спектра.


Что именно такое Инфракрасное тепло?
Инфракрасный обогрев - это передача тепловой энергии в форме электромагнитного излучения. волны. Истинное инфракрасное тепло должно иметь одну общую характеристику: передача тепла испускается или излучается нагретым объектом или веществом.Источник излучает излучение на максимальная длина волны по направлению к объекту. Объект может поглощать излучение в некоторых длины волны, отражают излучение на других длинах волн и повторно излучают длины волн. Это поглощенное излучение, создающее тепло внутри объекта.

Инфракрасный обогреватель различается по эффективности, длине волны и отражательной способности. это эти характеристики, которые отличают их и делают некоторые более эффективными наверняка приложений, чем другие. Различные уровни эффективности возможны при инфракрасном обогреве и часто зависят от материала источника тепла.Основной показатель эффективности заключается в соотношение между излучаемой и поглощенной энергией, но другие соображения могут влияют на это измерение. Один из них - коэффициент излучения источника тепла на основе уровень излучения идеального «черного тела» 1,0. Керамические обогреватели имеют выбросы 90% или выше по сравнению с более низкими значениями других нагревателей вещества.

Полезный диапазон длин волн для инфракрасного обогрева падает в диапазоне от 0,7 до 10 микрон (мм) на электромагнитного спектра и называются коротковолновыми, средневолновыми или длинноволновыми.Средний до длинных волн наиболее выгодны для промышленного применения, так как почти все материалы, которые необходимо нагреть или высушить, обеспечивают максимальное поглощение в области от 3 до 10 мм. Энергия от инфракрасного источника тепла, который также излучает свет (коротковолновый) обычно излучает 80% своей энергии около 1 мм длина волны, где керамический инфракрасный обогреватель излучает 80% своей энергии около 3 мм длина волны.

Эффективность излучения самого инфракрасного нагревательного элемента недостаточна, так как они используются в приспособлении.Отражательная способность светильника в значительной степени способствует общий КПД нагревателя. Salamander элементы размещены внутри эффективное сочетание нержавеющей стали отражатель.


Инфракрасный Коэффициент поглощения и отражения материалов
Процентные коэффициенты поглощения и отражения для конкретных материалов см. В нашей таблице физических свойств материалов. Для точной длины волны поглощение и отражение для выбранных материалов см. наш Spectral Кривые поглощения.


Типы электрических инфракрасных Обогреватели
К некоторым типам промышленных электрических инфракрасных обогревателей относятся керамические элементы, кварцевые трубки и лампы, кварцевые излучатели, кварц с плоской поверхностью, стекло и металлические панельные обогреватели, трубчатые в металлической оболочке (калроды,) и открытые элементы провода катушки.

Сравнение инфракрасных обогревателей

Эффективность излучения различных нагревательных элементов

Керамические обогреватели обладают наивысшей эффективностью при преобразовании электроэнергии в инфракрасное излучение - 96%. высокая температура.

При сравнении всех типов нагревателей по КПД, сроку службы продолжительность жизни, возможность зонирования и другие факторы, керамические элементы и кварцевые трубки являются предпочтительные нагреватели, особенно для сложных приложений листового термоформования. Металл трубы с оболочкой имеют низкую начальную стоимость, но невысоки во всех областях, кроме долговечности. За дополнительную информацию см. на странице нашего Технического руководства о сравнении Инфракрасные обогреватели.


В поисках «лучшего» обогревателя

Еще не настал день, когда мы сможем изготовить обогреватель, способный делать все.Вот почему знание сильных и слабых сторон всех типов обогреватели - это единственный способ сделать правильный выбор для конкретного применения. Четыре следует учитывать следующие основные типы нагрева: металлическая оболочка, кварцевая трубка, кварцевая лампа и керамический.

Сходства в вышеупомянутых типах обогревателей менее важны, чем различия. Это все хороших обогревателей , в зависимости от того, для какого применения они предназначены. используются в. Также важно понимать, что некоторые приложения могут принести наибольшую пользу от использования комбинации видов нагрева.Хорошо зная различия различные типы тепла, и, используя простой процесс устранения, можно легко сопоставить лучший обогреватель для применения. Использование комбинации обогревателей может быть немного больше сложно, и при его рассмотрении каждая фаза процесса должна оцениваться одним и тем же критерии.

Ниже приведены простые объяснения наиболее подходящего использования четыре типа нагревателей:

Элементы в металлической оболочке - лучше всего подходят для конвекционного отопления потребности, такие как духовки.Они прочные, рентабельные и эффективные. Например, элементы в металлической оболочке есть в каждой бытовой электропечи.

Кварцевая трубка s- лучше всего подходит для излучающих устройств, где требуется мгновенное включение, мгновенное выключение, такие как термочувствительные материалы, которые, возможно, придется задерживаться в источник тепла.

Кварцевые лампы - также мгновенно включаются и выключаются, но сделаны высокая удельная мощность.Они эффективны для высокоскоростных производственных процессов.

Керамические элементы - лучше всего подходят для процессов, требующих равномерное, нежное тепло и там, где есть необходимость зонного контроля.

Длина волны и коэффициент излучения нагреваемого материала также необходимо для выбора нагревателя. Хотя диаграммы излучательной способности следует использовать с определенными формулы для расчета требований к длине волны, простая общность - "чем горячее чем нагревательный элемент, тем короче длина волны."Скорость впитывания материала тогда необходимо будет рассмотреть, какая длина волны будет подходящей. Другой общность такова: «чем выше поглощение, тем длиннее длина волны требование ". Более подробное объяснение длины волны и коэффициента излучения будет рассматривается в будущем информационном бюллетене.

Следующая таблица предназначена для помощи в процессе нагревания выбор при задании этих конкретных вопросов:

Керамические излучатели Металлические трубы Кварцевые трубки Кварцевые лампы
Как быстро нагреватель должен достичь максимальной температуры? Время отклика:
Медленная Медленная Быстрый Немедленно
Как срок службы нагревателя соотносится со стоимостью замена, а эта стоимость соотносится со стоимостью конечного продукта? Срок службы:
Отлично Отлично Хорошо Хорошо
Требуется ли для применения прочный нагреватель? Прочность:
Хорошо Отлично Плохо Плохо
Как эффективность нагревателя соотносится со стоимостью, а эта стоимость относится к конечному продукту? Инфракрасная эффективность:
96% 56% 61% 85%
Может ли приложение использовать зональный контроль? Управляемость с помощью встроенной термопары:
Есть
Какая максимальная температура требуется для нагрева материал? Максимальная рабочая температура:
1292 F (700 C) 1400 F (760 ° C) 1600 F (871 C) 2500 F (1371 C)
Сравните стоимость обогревателя с бюджетом применение.Стоимость:
Средний Низкий Средний Высокая
Время установки и замены следует учитывать как часть «стоимости» операции. Установка:
Умеренный Легко Умеренный Сложное
Какая длина волны требуется для материала? Длина волны:
Средний Средний Короткий Короткий
Какой нагреватель будет работать наиболее эффективно с коэффициентом излучения уровень материала? Коэффициент излучения материала:
Высокая Высокая Низкий Низкий

Свойства Инфракрасное излучение

Перепечатано с разрешения Fostoria Industries.Мы являемся официальным дистрибьютором Fostoria, производитель инфракрасных нагревательных элементов, отражателей, узлов и комплектных инфракрасных системы отопления.

Существует несколько физических законов, объясняющих свойства инфракрасного излучения. радиация. Первый и, вероятно, самый важный из этих законов гласит, что существует положительная взаимосвязь между эффективностью излучения и температурой инфракрасного источник. (Эффективность излучения - это процентная доля теплового излучения от источника тепла).

Доля энергии, передаваемой от источника тепла каждым из трех источников тепла методы зависят от физических и окружающих характеристик окружающей среды источник, и в частности температура источника.

Закон излучения Стефана-Больцмана гласит, что температура источника тепла равна увеличиваясь, мощность излучения увеличивается до четвертой степени его температуры. В компоненты проводимости и конвекции увеличиваются только прямо пропорционально перепады температуры. Другими словами, когда температура источника тепла увеличивается, гораздо больший процент общей выходной энергии преобразуется в лучистую энергию.

Длина волны инфракрасного излучения зависит от температуры источника тепла.При температуре источника 3600 F будет образовываться коротковолновая волна размером примерно 1 мм, а при температуре источника 1000 F - длинноволновая. примерно 3,6 мм. Длина волны сильно влияет интенсивность излучения на объект.

Критической функцией длины волны инфракрасного излучения является его способность проникнуть в объект.

Проникновение инфракрасной энергии зависит от ее длины волны. Чем выше температура тем короче длина волны. Чем короче длина волны, тем больше ее проникающая способность. Например, кварцевая лампа с вольфрамовой нитью накаливания, работающая на 4000 F., обладает большей способностью проникать в продукт, чем никель-хромовая нить кварцевая трубка, работающая при 1800 F.

Есть определенные преимущества, полученные при промышленной переработке за счет использования проникающего возможности коротковолнового инфракрасного излучения. Например, коротковолновое излучение можно эффективно используется для более быстрого запекания некоторых красок, поскольку инфракрасное излучение проникает в красить поверхность и вытекать изнутри растворители.Обычные методы сушки могут красить кожу и улавливать растворители. Некоторые другие применения коротковолнового инфракрасного излучения включают нагрев усадка, сушка водой и предварительный нагрев предметов перед дальнейшими процессами.

Цветовая чувствительность - еще одна характеристика инфракрасного излучения, связанная с температура источника и длина волны.

Общее правило: чем выше температура источника, тем выше скорость нагрева. поглощение более темных цветов. Например, вода и стекло (которые бесцветны) практически прозрачны для коротковолнового излучения, но являются очень сильными поглотителями длинноволнового излучения. радиация выше 2.

Другой характеристикой инфракрасного излучения, не зависящей от температуры или длины волны, является время отклика. Источникам с большей массой требуется больше времени, чтобы нагреться до желаемого температура. Например, вольфрамовая нить имеет очень низкую массу и достигает 80% эффективность излучения за микросекунды. Спиральная никель-хромовая нить в кварцевой трубке. приобретает 80% эффективности излучения примерно за 75 секунд, а стержни в металлической оболочке требуется примерно 3 минуты.

Скорость отклика становится важным фактором, особенно при использовании инфракрасного к хрупким и легковоспламеняющимся материалам.


Теория инфракрасного обогрева (Печатается с разрешения компании Fostoria Industries.)

Инфракрасное излучение - электромагнитное излучение который генерируется в горячем источнике (кварцевой лампе, кварцевой трубке или металлическом стержне) за счет вибрации и вращение молекул. Результирующая энергия контролируется и направляется специально на и на людях или предметах. Эта энергия не поглощается воздухом и не создает тепла. пока он не впитается непрозрачным предметом.

Солнце - основной источник энергии. Энергия проходит через космос на 93 000 000 миль нагревать землю с помощью инфракрасного излучения. Эта инфракрасная энергия распространяется со скоростью свет и превращается в тепло при контакте с человеком, зданием, полом, землей или любой другой непрозрачный объект. Однако ультрафиолетовая составляющая (солнечные лучи) отсутствует. в электрическом инфракрасном.

Инфракрасная энергия передается по прямым линиям от источника тепла. Эта энергия направляется в определенные узоры с помощью оптически разработанных отражатели, Инфракрасное излучение, как и свет, распространяется от источника тепла наружу и рассеивается как функция квадрата расстояния.Следовательно, интенсивность будет уменьшаться в пропорциональным образом. Итак, на расстоянии 20 минут от источника тепла интенсивность энергии концентрация - это интенсивность, развиваемая на расстоянии 10 футов.

Для комфортного обогрева должно быть достаточно равномерное накопление тепла. во всей зоне комфорта. Правильная монтажная высота отдельных обогревателей, крепежа расстояние, диаграмма направленности отражателя и мощность источника тепла должны быть указаны для создания надлежащие уровни нагрева в рабочей зоне. Количество подаваемого тепла также регулируется контроллерами ввода или термостатами, которые реагируют на уровни окружающей температуры и обеспечить ВКЛ-ВЫКЛ или ПРОПОРЦИОНАЛЬНЫЕ входы.


Преимущества Инфракрасный обогреватель (Печатается с разрешения Fostoria Industries.)

1) ОБОГРЕВАЕТ ЛЮДЕЙ БЕЗ НАГРЕВА ВОЗДУХА Инфракрасный путешествует в пространстве и поглощается людьми и объектами на своем пути. Инфракрасный нет поглощается воздухом. При конвекционном обогреве воздух нагревается и циркулирует ... однако теплый воздух всегда поднимается до самой высокой точки здания. С инфракрасным обогревом, тепло направляется и концентрируется на полу и на уровне людей, где оно действительно необходимо.

2) ГИБКОСТЬ УПРАВЛЕНИЯ ЗОНА Инфракрасное отопление не зависит от движения воздуха, например, конвекционного тепла. Инфракрасная энергия поглощается только область направлена. Поэтому можно любую площадь разделить на отдельные более мелкие зоны и поддерживать разный уровень комфорта в каждой зоне. Например, Зона А с высокая концентрация людей, может поддерживаться на уровне комфорта 70 градусов во время В то же время Зона Б. - складское помещение, может храниться при температуре 55 градусов или даже отключаться. полностью.

3) СТУПЕНЬ Еще одна уникальная функция управления электрическое инфракрасное излучение, повышающее комфортность и экономящее потребление энергии, постановка. Если большинство систем либо "полностью ВКЛЮЧЕНЫ", либо "полностью ВЫКЛЮЧЕНЫ", Функция каскадирования также позволяет использовать только часть общей мощности оборудования. Например, двухступенчатое управление будет работать следующим образом: на первом этапе один нагрев источник в каждом приспособлении будет под напряжением. На втором этапе два источника тепла в каждый прибор был бы под напряжением.Для дальнейшего усложнения управления большая площадь может быть как зонированные, так и поэтапные. Эти системы, таким образом, позволяют использовать более последовательные и единообразные средства поддерживать определенный уровень комфорта и избегать синдрома «пика и впадины».

4) СНИЖЕНИЕ ЭКСПЛУАТАЦИОННЫХ РАСХОДОВ Предыдущие заявления преимущества сами по себе; но вместе они обеспечивают экономию энергии / топлива до до 50 процентов. Фактическая экономия будет варьироваться от здания к зданию в зависимости от факторов. такие как изоляция, высота потолка и тип конструкции.

5) МГНОВЕННЫЙ НАГРЕВ Электрический инфракрасный производит практически мгновенное нагревание. Не нужно ждать тепловыделения. Включите обогреватели непосредственно перед необходимостью нагрева.

6) НЕОБХОДИМЫЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Электрический инфракрасный порт строго типа сопротивления тепла. Нет движущихся частей или двигателей, которые изнашиваются; нет воздуха фильтры или смазка необходимы. Периодическая чистка отражателей и источника тепла замена - это все, что потребуется.

7) CLEAN Электрический инфракрасный порт, как и другие формы электрическое отопление, это самый чистый способ обогрева.Нет побочных продуктов сжигание как с установками сжигания ископаемого топлива. Электрический инфракрасный порт ничего не добавляет в воздух и ничего от этого не берет.

8) БЕЗОПАСНЫЙ

  • Внесен в список UL
  • Нет открытого пламени
  • Нет движущихся частей до неисправности
  • Нет утечки в топливных магистралях
  • Нетоксичные побочные продукты сгорания

9) ЭФФЕКТИВНЫЙ Все электрические обогреватели преобразуют энергию в нагрев со 100% эффективностью.


Итого Area Heating (Печатается с разрешения Fostoria Industries.)


В электрическом Инфракрасное отопление для «Общая площадь» тепловой дизайн , фактическое расположение светильника параллели близко подход, используемый в общей системе освещения, но без максимально допустимых широта. Допустимый диапазон температуры воздуха люди принимают как «комфортный». очень ограничено. Отклонения на несколько градусов от предпочтительной комфортной температуры сильно влияют на ощущение тепла или холода. По этой причине предположения или грубые приближения критических факторов при проектировании общей системы отопления помещений должны быть сведены к минимуму.

В системах электрического инфракрасного обогрева это важно знать, что температура воздуха может быть ниже, чем при обычном системы отопления, обеспечивая при этом такой же комфорт для пассажиров. Причина в том что большая часть теплового воздействия на пассажиров происходит непосредственно от лучистой энергии производится нагревательными элементами. Инфракрасная система также определяет температуру пол и поверхности выше температуры окружающего воздуха.

Функция электрического инфракрасного ‘Total Система отопления участка предназначена для необходимое количество обогрева там, где это необходимо для поддержания постоянного желаемого уровня комфорта.An эффективная система отопления доводит поверхности и воздух до температуры и удерживает их постоянным, несмотря на изменения температуры наружного воздуха или колебания тепловых потерь. Если инфракрасное оборудование тщательно отобрано и правильно установлено (чтобы тепло передавалось вниз равномерно распределены по площади пола), отлично «Всего Ожидаемая эффективность обогрева помещения.


Отражатели и Beam Patterns (перепечатано с разрешения Fostoria Industries.)
Метод передачи и направления инфракрасной энергии на рабочий уровень является важным фактором при проектировании отопления и сильно влияет на эффективность системы отопления.

Отражатели используются для направления лучистой энергии от источника до рабочей зоны. Чем выше эффективность отражателя, тем больше лучистая энергия будет передана на рабочий уровень. Эффективность отражателя составляет зависит от материала отражателя, его формы и контура.

Один метод измерения эффективности материал по коэффициенту излучения. Коэффициент излучения определяется как отношение количества энергия, испускаемая излучением идеального черного тела; и равна скорости, которая материал будет поглощать энергию. Чем ниже коэффициент излучения, тем меньше будет впитывать; следовательно, лучше отражательная способность материала.

Немногие материалы можно рассматривать для использования в качестве отражателей в комфортное отопительное оборудование. Они должны иметь высокую отражательную способность инфракрасной энергии; сопротивляться коррозия, тепло, влага; и легко очищаться.

Алюминий - распространенный материал для отражателей и должен быть анодированным, чтобы обеспечить подходящую отражательную способность и выдерживать уровни тепла, присутствующие в инфракрасный обогреватель. Анодированный под золото алюминий лучше всего подходит в качестве материала отражателя, когда Учитываются совокупные факторы стоимости, технологичности и веса. Скопление грязи ВКЛ. поверхность, а не В химическом составе с золотом. В инфракрасной энергии часть спектра, отражатели из прозрачного анодированного алюминия достигают примерно 92 процент отражательной способности.Самый эффективный из имеющихся отражателей - это зеркальный материал золотых пластин, который редко используется из-за непомерно высокой стоимости золота. Fostoria использует золотой анодированный алюминий для отражателей и торцевых крышек в своих электрических инфракрасных обогревателях оборудование, обеспечивающее высочайшую экономичную отражательную способность и долговечность.

Диаграмма направленности , создаваемая отражателем, должна быть подчеркнуто в дизайне отопления. Сначала отражатель должен создать прямую вертикальную линию. от источника тепла до рабочей зоны.Это центральная линия узора. Во-вторых, отражатель будет собирать или концентрировать энергию на выбор: широкий, средний или узкий. узоры. В индустрии комфортного электрического инфракрасного обогрева отражатели также предназначены для асимметричные, симметричные и офсетные узоры, как показано ниже.

------

------


Невероятная мощность инфракрасного излучения
Сила инфракрасного излучения можно увидеть, когда солнце купает Землю в инфракрасной энергии 24 часа. в сутки и способствует парниковому эффекту на Земле.Океан и континенты поглощают большая часть энергии. Облака также поглощают большую часть инфракрасного излучения, поэтому вы этого не делаете. почувствуйте столько тепла со стороны солнца, когда небо облачно.

[На главную] [Наверх]

Теплые полы с воздушными трубками

  • Начать
  • Войти
  • РУКОВОДСТВО ПО СТРОИТЕЛЬСТВУ
      • Планирование и дизайн
        • Образ жизни, местоположение и поездки на работу
        • Гранты и поощрения
        • Строительные нормы и правила
        • Сертификаты зеленого строительства
        • Концепция и дизайн
        • Автономное и нулевое жилищное строительство
        • Материалы и ресурсы
        • Архитектура и планировка
        • Как найти квалифицированных специалистов по экологическому строительству
        • Здоровое качество воздуха в помещении
        • Управление отходами
        • Недвижимость
      • Фундаменты и подвалы
        • Раскопки
        • Радон в домах - смягчение последствий
        • Новые фундаменты и монолитные плиты
        • Улучшения фундамента и цоколя
        • Гидроизоляция и дренаж
      • Стены и Крыши
        • Монтаж стен - новое строительство
        • Монтаж стен - ремонт
        • Воздухо- и пароизоляция
        • Изоляция и звукоизоляция
        • Окна и двери
        • Монтаж кровли - новое строительство
        • Монтаж кровли - ремонт
        • Кровельные покрытия
        • Внешняя облицовка
        • Борьба с вредителями
      • Механические системы
.

Добавить комментарий

*
*

Необходимые поля отмечены*
