Контурная резьба по дереву: рисунки и эскизы

Контурная резьба по дереву, являясь разновидностью геометрической резьбы, требует некоторого опыта. Без привычки трудно прорезать абсолютно ровные линии без зазубрин и сколов. Не очень сложная техника сочетается с максимальной детализацией, благодаря чему получаются красивые резные изделия.

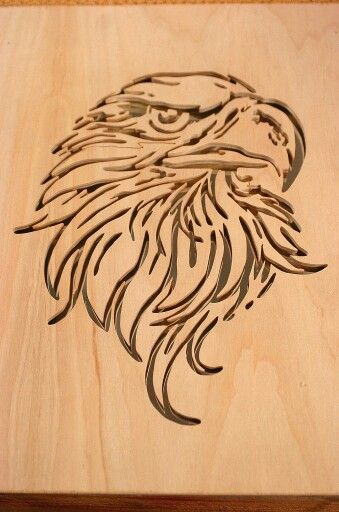

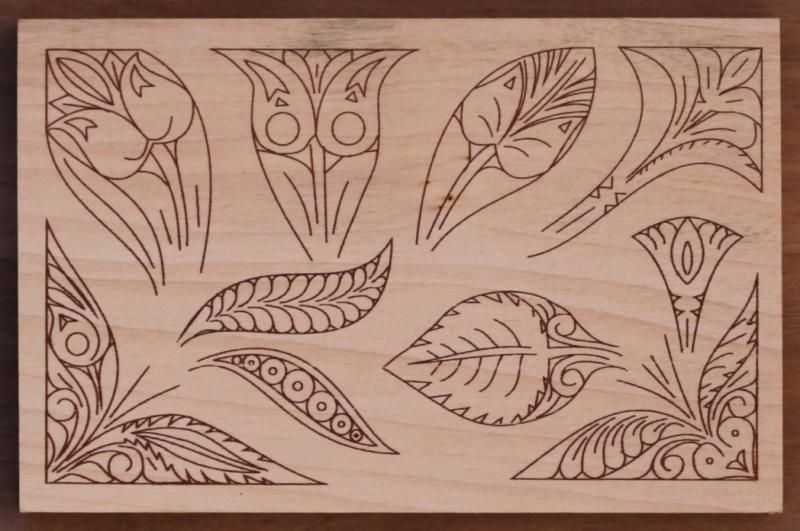

Пример контурной резьбы по дереву

Вернуться к оглавлению

Содержание материала

• 1 Процесс работы с материалом
• 2 Техника работы
• 3 Деревянные узоры на фанере
• 4 Техника резьбы на фанере

Процесс работы с материалом

Резьба по дереву представляет собой надрезание и подрезание деревянного материала. В результате из-под ножа резчика выходят готовые контурные рисунки. Очертания предметов, пейзажные композиции, цветочные коллажи находят свое воплощение преимущественно в деревянных панно.

Как же осуществляется сам процесс работы по древесине? Как получаются красивые картинки? Всю работу над куском дерева, который впоследствии становится произведением искусства, можно разделить на этапы:

1. Первоначально выбирают изображение.
2. Рисунок переводят на трафарет для резьбы.
3. С трафарета делают эскиз для резьбы на деревянной заготовке.
4. Производится резьба по дереву.
5. Готовое панно зашкуривается, шлифуется, вскрывается лаком.

Особенного мастерства требует резьба по дереву, эскизы которой предполагают выполнение сложного узора.

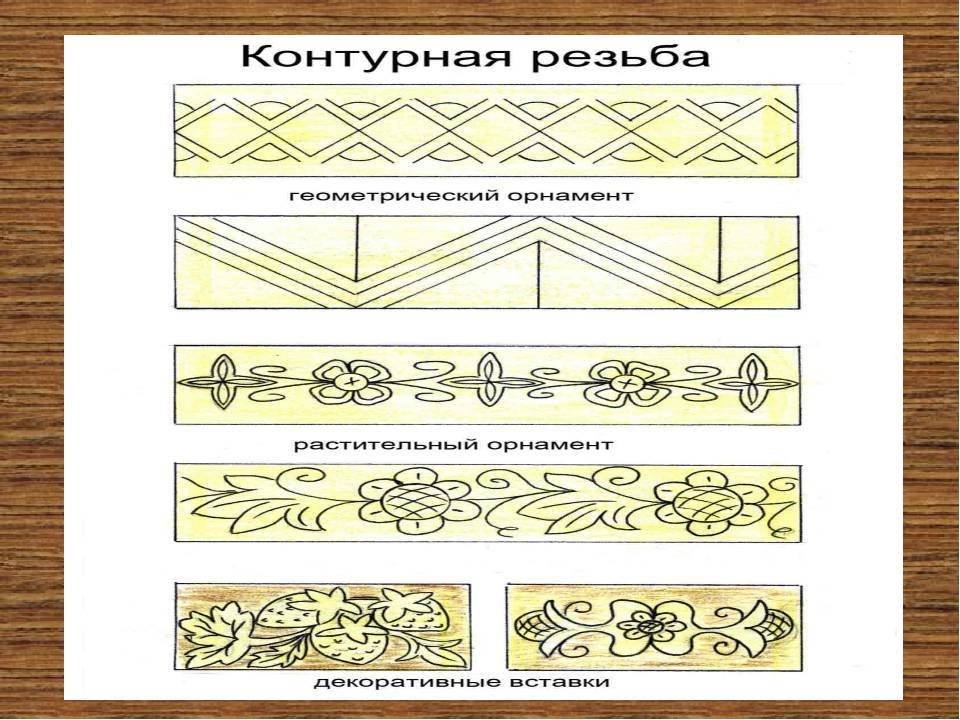

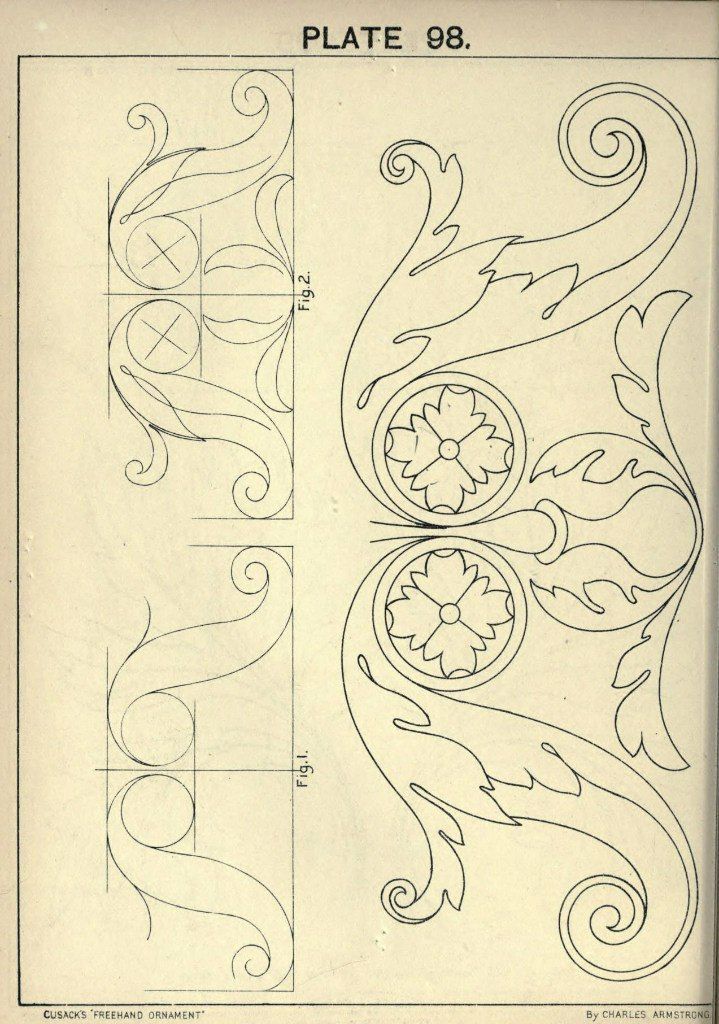

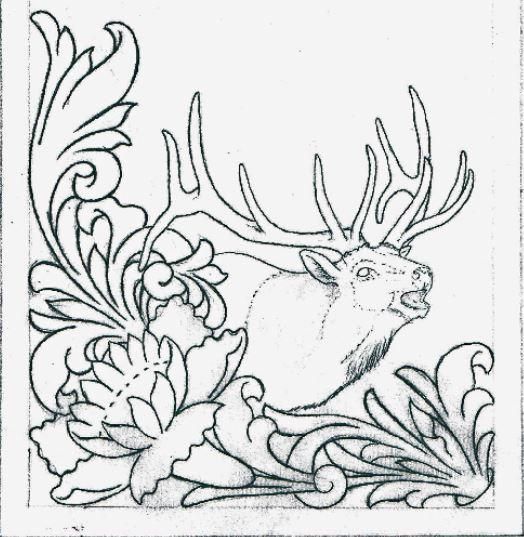

Подборка эскизов для контурной резьбы по дереву

Каждая прочерченная линия должна быть ровной и четкой. Для рисунков в конкретном случае мастер принимает сам решение, насколько глубоко должны прорезаться линии. От этого зависит выразительность изображения на дереве.

По технике контурной резьбы по дереву изготавливаются шкатулки, крестики и другие изделия, где необходимо воспроизводить очертания цветов, животных, людей. Работа осуществляется, как на естественной древесине, так на тонированной, а также на фанере.

Вернуться к оглавлению

Техника работы

Приемы резьбы по дереву разделяются на прорезывание линий и завитков. Линии сначала надрезают, потом подрезают. При этом используют специальный острый нож — косяк. Лезвие ножа должно располагаться к работе под небольшим наклоном с вертикального положения. Таким способом осуществляется надрезание.

Пример техники контурной резьбы

Затем наклон делается в противоположную сторону. Подрезается надрезанная часть дерева. При прорезывании контурных канавок косяк зажимают в кулаке, другой рукой направляют движение лезвия. В процессе подрезания важно, чтобы из-под ножа выходили ровные полоски дерева. Если получаются опилки, неровные полоски, красивых линий не будет.

Резьба по дереву с целью вырезания завитков и округлых линий предполагает использование различных стамесок. Но бывалые мастера умеют вырезать извилистые контурные узоры при помощи только одного косяка.
Техника надрезания завитков, небольших окружностей такова.

Техника прорезной резьбы по дереву

Стамеску держат в кулаке, делая небольшой наклон к центру окружности. Лезвие углубляют в древесину на несколько сантиметров, после чего поворачивают дощечку по кругу по оси. Затем делают подрезание. Также осуществляется вращение по оси с отрезанием надрезанного кусочка древесины. Дальше радиус при необходимости увеличивают.

Для резьбы по дереву применяют плоские и округлые стамески. Опытный мастер, зная назначение каждой, может вырезать самый замысловатый узор. Верхом мастерства является контурная резьба с подушкой. Получаемый узор по центру выглядит как бы приподнятым над остальной его частью. В действительности различается лишь глубина канавок. По центру она может делаться большей, по краям — меньшей.

Вернуться к оглавлению

Деревянные узоры на фанере

Резьба на фанере несколько отличается от резьбы по дереву. Работа с материалом предусматривает выполнение нескольких техник. К ним относятся:

• выполнение контурного выпиливания;
• выполнение резьбы;
• ажурная резьба;
• комбинированная резьба.

По методу выпиливания вырезают контурные изображения животных, фигурки людей, цветы. В результате образуется выпуклое изображение на ровном фоне. Контурная резьба предполагает вырезание сложного рисунка путем нарезания и подрезания. В итоге выходит рельефный изысканный узор.

Ажурная резьба предполагает сквозное прорезывание деталей рисунка. Узор, выполняемый в этой технике, самый трудоемкий и красивый. Изделие напоминает воздушное кружево. Комбинированная контурная резьба объединяет сразу 2 и более техник.

Процесс выполнения прорезной резьбы

Чаще всего применяют одновременно для ее изготовления ажурную резьбу и технику контурного выпиливания, контурную резьбу и выпиливание. Резьба по фанере хотя и более трудоемкое занятие, но ее выполнять легче. Все дело в материале. Дерево твердых пород труднее поддается обработке, чем фанерные образцы.

Вернуться к оглавлению

Техника резьбы на фанере

Перед началом работы делается заготовка, она шлифуется, выкрашивается при необходимости в темный тон нитрокраской. Дают заготовке просохнуть и снова прокрашивают. На готовый образец наносится рисунок или эскиз при помощи туши, гуаши. Иногда вместо этого применяются трафареты. Все изгибы рисунка вырисовываются по заготовленной форме.

Эскизы и техника выполнения ажурной резьбы

Проще всего пояснить технику резьбы по фанере на примере выпиливания. Необходимым инструментом для данной техники является пила. Выпиливание производится следующим способом. По имеющемуся контуру пилой выпиливается контур изображения.

Чтобы фон получался ровным, а изображение не имело зазубрин, применяется беспрерывное выпиливание.

При помощи все той же пилы вырезают отдельные детали. Выходит объемное изображение. Его зашкуривают, шлифуют, вскрывают лаком. При необходимости после просыхания первого слоя лак наносится на изделие еще раз.

Ажурная контурная резьба по фанере делается при помощи лобзика, напильников, коловорота, шила. При выпиливании отверстий по имеющемуся шаблону инструмент для резьбы должен оставаться неподвижным; вращается только заготовка.

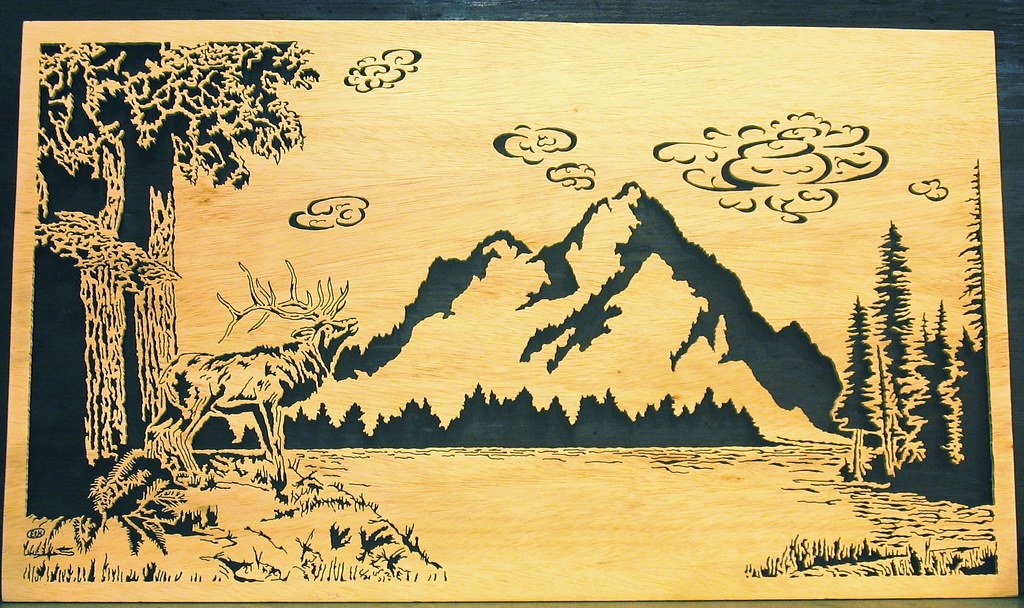

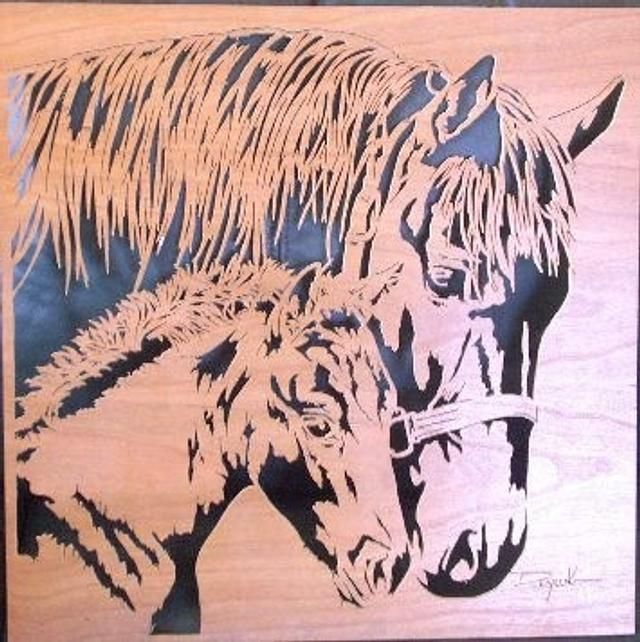

Пример картины выполненной ажурной резьбой на фанере

Большие отверстия выпиливают коловоротом, маленькие — при помощи шила. Лобзиком прорезают отдельные фигурные элементы. После окончания работы ажур шлифуют и покрывают лаком или краской. Обычно полученные ажурные элементы используют для декорирования зеркальных рам, абажуров, в качестве деталей при изготовлении шкатулок.
