Расчет и кладка арки из кирпича

Архитекторы часто в своих работах используют архитектурно-дизайнерские элементы, которые придают строению оригинальность и красоту. Одной из таких декоративных деталей является арка. Внутренние конструкции легко оформляются с помощью гипсокартона. Для сооружения наружных геометрических элементов используется кирпич. Многих начинающих мастеров интересует вопрос: как делается арка из кирпича своими руками?

Виды арок

Арки в архитектуре используются в зодчестве разных народов. Соответственно, на их форму оказывало влияние культурного наследия стран. Примером этому может служить аравийская арка, широко распространенная в архитектуре ближневосточных государств.

Наиболее часто встречаются следующие типы арок:

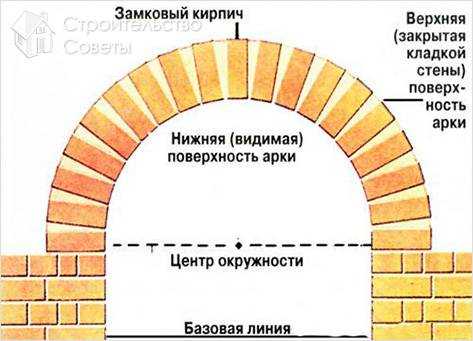

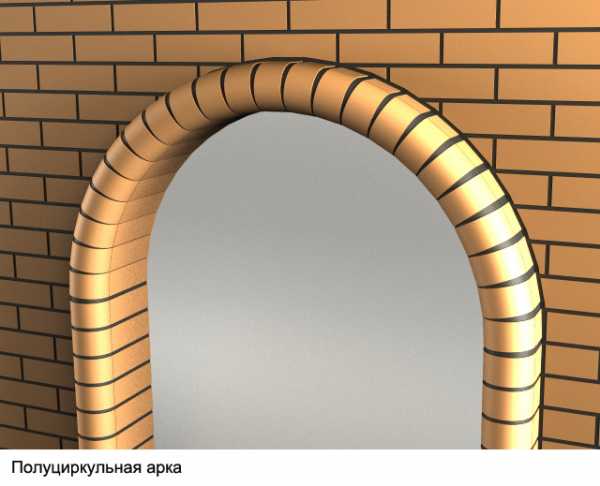

полуциркульная или полукруглая: имеет вид полуокружности, центр которой находится на одном уровне с пятами арки. Опирается такая конструкция чаще всего на пилоны. Данный вид арки можно отнести к классике;
лучковая: по форме представляет собой дугу, равную четверти окружности. Арки такого типа украшали оконные проемы жилых домов Древнего Рима;

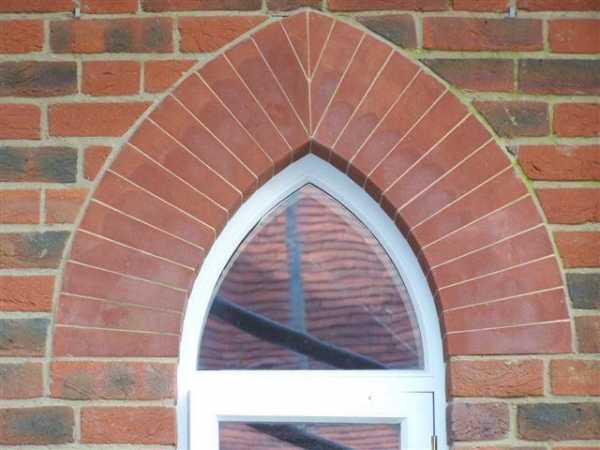

стрельчатая или ломаная арка, образованная двумя пересекающимися под углом дугами.

разновидности круглых арок

В современной архитектуре в качестве декоративного элемента используются два первых типа – полукруглые (их сейчас называют полными) и лучковые. Не меньшей популярностью пользуются и клинчатые арки – такое название они получили, благодаря технологии строительства: кирпичи выкладывают клином с последующей их фиксацией»замком».

Общая технология кладки кирпичных арок

Кладка арки из кирпича, независимо от выбранного типа, производится в следующем порядке:

Разрабатывается общий вид арки.
Производится расчет ее параметров.
Вычерчивается рабочий чертеж с указанием всех необходимых размеров.
Изготавливается шаблон, который затем устанавливается в проеме.
Выкладываются перемычки проем.

Закрепляется и фиксируется кирпичная кладка.
Производится демонтаж шаблона.

На последнем этапе выполняется отделка сформированного проема.

Расчет шаблона

Перед тем как сделать арку из кирпича, необходимо изготовить вспомогательную конструкцию – шаблон. Его качество оказывает непосредственное влияние на конечный результат. По этой причине необходимо тщательно рассчитать его размеры. В качестве примера можно рассмотреть оформление окна шириной 1500 мм при помощи лучкового типа.

Обратите внимание: для проектирования арочного проема важна не его ширина, а длина дуги, по которой и будет выкладываться кирпич. Чтобы не создавать себе проблем в дальнейшем, надо этот размер на стадии расчета подкорректировать таким образом, чтобы он был кратным 70-75 мм.

Шаблон по ширине должен быть меньше проема на 5 мм. Этот небольшой зазор облегчит операции его установки и разборки (даже если он отсыреет).

Высота вспомогательной конструкции должна совпадать с аналогичным параметром арки. Кстати, она не должна быть слишком низкой – это чревато проседанием кирпичной кладки под воздействием нагрузки.

Теперь осталось определиться с толщиной шаблона. Если она будет слишком большой, вес конструкции усложнит работу. Оптимальной в нашем примере можно считать толщину 200 мм.

Изготовление шаблона

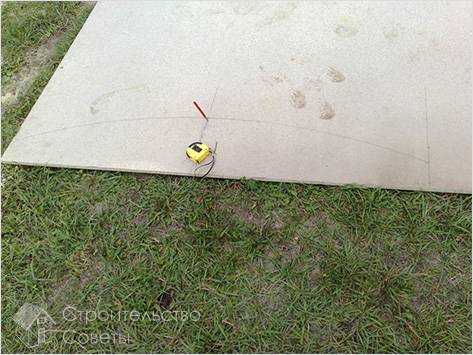

Работу начинаем с разметки арки на листе ДСП. Для этого надо:

разметить осевую линию;
симметрично осевой провести границы проема;
на оси отметить верхнюю точку арки;
от высшей точки отложить вниз размер, равный высоте арки, и через полученную отметку провести прямую, перпендикулярную оси. Места пересечения вспомогательной линии с правой и левой границами проема отметить точками;
от той же (высшей) точки вниз отложить отрезок, равный радиусу арочной дуги – таким образом находится центр окружности;

в центральной точке установить металлический стерженек (колышек) и привязать к нему отрезок вязальной проволоки, равный по длине радиусу окружности;
ко второму концу прикрепить карандаш, и при помощи импровизированного циркуля соединить три ранее размеченные точки.

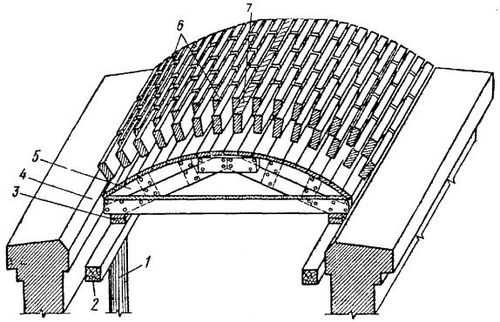

Шаблон состоит из двух таких деталей – кружал – соединенных между собой брусками. Если кружала вырезать точно по разметке, то острые углы не дадут возможности их скрепить друг с другом. Поэтому перед тем, как приступить к выпиливанию, надо от нижних точек арочного профиля отложить вниз по 100 мм, увеличив таким образом тело детали.

После этого можно вырезать деталь электролобзиком.

Второе кружало размечать намного проще: для этого надо использовать уже вырезанную деталь в качестве выкройки. Просто наложите ее на новый лист ДСП и обведите по контуру.

Бруски, предназначенные для скрепления кружал, должны по длине соответствовать заданной толщине шаблона. Скручивают подготовленные детали саморезами. По верху шаблона прибивается полоса ДВП – таким способом все возможные неровности приспособления сглаживаются.

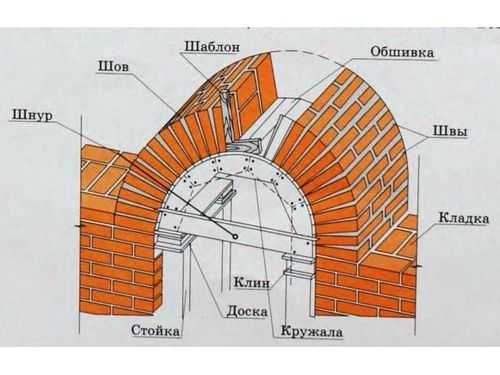

Кружало в оконном проеме для кладки кирпичной арки

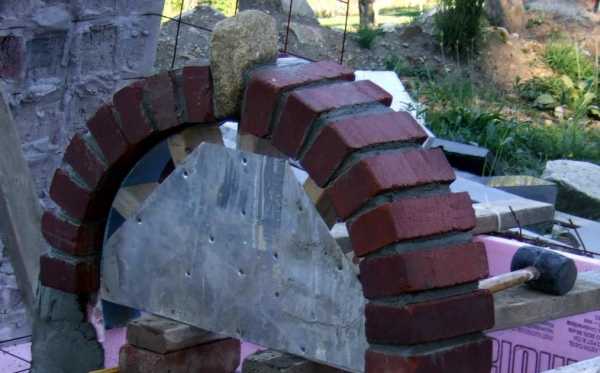

Установка шаблона в проеме

Под края шаблона устанавливаются подпорки из обрезной доски толщиной 20 мм. Для предотвращения их падения между ними вставляют распорку.

Шаблон устанавливается сверху на подпорки заподлицо с краем фасонного лицевого кирпича. Следует иметь в виду один нюанс: слишком выступающая арка (более 60 мм) в процессе эксплуатации будет разрушаться от морозов и дождей. Если все-таки вы решитесь на такой шаг, закройте ее сверху керамической плиткой или металлом.

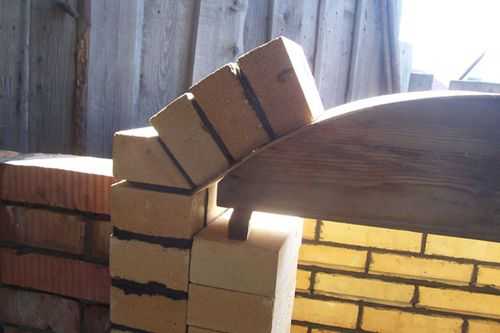

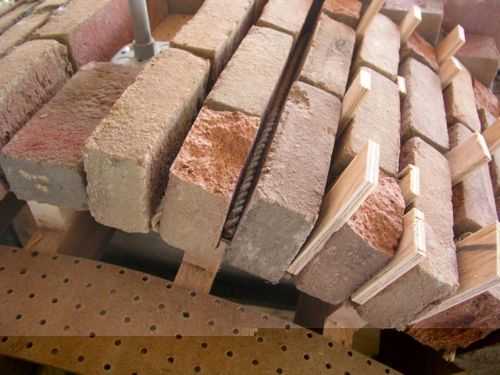

Кладка арки из кирпича своими руками

Сначала выкладывают правую левую пяты арки. После этого можно приступить к разметке порядовки. Делается это при помощи рулетки. Для удобства на шаблоне делают разметку через каждые пять кирпичей.

По толщине шва решение принимается на месте.

После этого можно выложить арку от пяток к высшей точке — с двух сторон. Последние один или два кирпича (в зависимости от того, четное или нечетное число получилось при разметке) — называются замковыми. После их укладки на место швы тщательно забиваются раствором. Если этого не сделать, арка может «сесть».

Арку – лицевую и забутовочную – необходимо выложить за один прием. Шаблон можно снять через два-три часа после того, как кладка обжата. Если убрать вспомогательную конструкцию в этот же день не получается, защитите ее от возможного дождя полиэтиленовой пленкой. Иначе разбухшее дерево может подорвать свежую кладку, и работу придется полностью переделывать.

kamedom.ru

Арка из кирпича своими руками – как сделать арку из кирпича

Категория: Двери, проемы, арки

Не секрет, что оформленный в виде арки дверной проем смотрится эстетически куда привлекательней, чем стандартный прямоугольный. Благодаря арочным сводам можно использовать нестандартные решения для дизайна. Одним из таких вариантов в оформлении интерьера может стать арка из кирпича своими руками в Вашем жилище.

Арочные формы обладают определенными сложностями, поэтому необходимо достаточное мастерство, чтобы изготовить подобную архитектурную конструкцию самостоятельно. В этом уроке будет показано, как правильно осуществить кладку кирпичной арки самостоятельно, имея минимальные строительные навыки.

Разновидности кирпичных арок

Арка представляет собой перемычку в виде полукруга, который осуществляет соединение между собой двух вертикальных опор. Прочность арки обеспечивается за счет распределения нагрузки в стороны (распор). Обычно арки выкладывают над оконными или дверными проемами. Также арки делают у печей и мангалов.

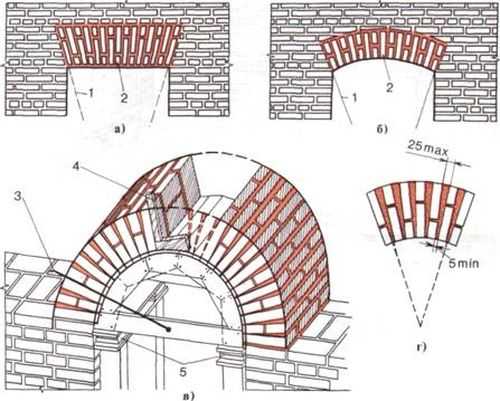

В существующей практике строительства различают 3 формы арок из кирпича:

Обычная (полная) арка. При ее возведении полукруг арки делается в половину диаметра круга. Такую арку сможет сделать любой домашний мастер.
Клинчатая (прямоугольная) арка. Данный вид арки является по форме напоминает букву «П». Арочный свод равен радиусу круга. Такая арка из кирпича является в строительстве самой сложной.

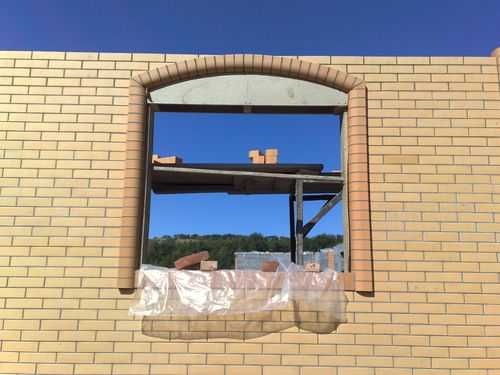

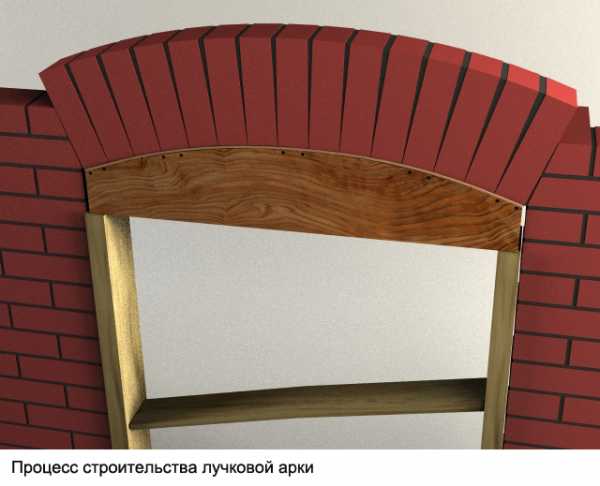

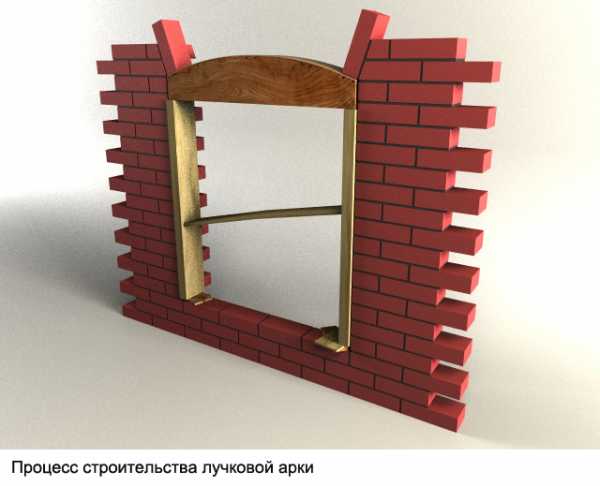

Лучковая (усеченная или неполная) арка. В такой арке арочный свод делается низким, меньше половины диаметра круга. При этом укладка кирпича производится по усеченной дуге. По сложности исполнения лучковая арка занимает промежуточное положение между обычной и клинчатой арками.

Технология кладки из кирпича вышеприведенных видов арок практически мало чем различаются. Остается только подготовить необходимы инструменты и материалы, чтобы сложить арку из кирпича своими руками, которая станет частью задуманного Вами дизайна интерьера.

Арка из кирпича своими руками: советы по кладке арки из кирпича

На начальном этапе, когда уже известна форма будущей арки из кирпича необходимо разработать и изготовить шаблон сводчатого элемента. В качестве материала для изготовления шаблона применяются деревянные брусочки и листы ДСП.

Шаблон легко изготавливается своими руками. На листе ДСП чертится горизонтальная линия, которая равна ширине проема, отмечается центр арочного свода, а также ее крайние нижние и верхние точки, которые затем также соединяются линиями между собой. В итоге должен получиться усеченный полукруг (кружало) будущей арки.

Далее ножовкой или лобзиком выпиливаются по намеченным линиям два кружала, которые необходимо соединить между собой с помощью саморезов и брусков. Затем полученный шаблон будущей арки необходимо установить в проем и зафиксировать в нем с помощью распорок и опор.

Перед началом выкладки по обеим сторонам арки на уровне ее нижней границы устанавливаются штрабы, которые позволят зажать конструкцию, обеспечив ее устойчивость и прочность.

Арка из кирпича своими руками должна быть сделана без перерыва в работе за один прием. Кладка производится, двигаясь по дуге шаблона снизу вверх одновременно укладывая кирпичи с обеих сторон. По окончании набора в вершину кладки плотно вбивается кирпич (замок), основной функцией которого является фиксация всей арочной конструкции. После этого шаблон убирается, а поверхность кирпичной кладки зачищается от остатков раствора.

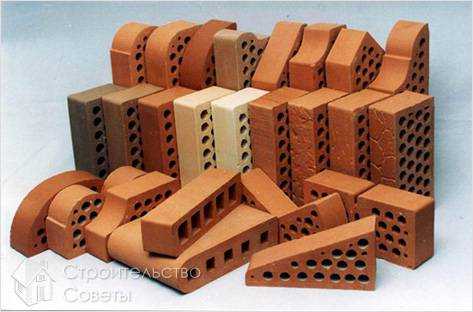

Чтобы выложить арочную конструкцию применяют специальный клиновый кирпич, имеющий форму трапеции, который обеспечивает лучшую фиксацию кирпичной арки. Такой кирпич купить не проблема. Он продается в специализированных строительных магазинах, но его можно сделать самостоятельно, обработав болгаркой до нужной формы.

Правильно смонтированная арка из кирпича своими руками может прослужить очень долго, придавая Вашему дому оригинальный внешний вид и наполняя его домашним теплом и уютом. Дополнительную информацию к уроку Вы найдете, просмотрев арка из кирпича своими руками видео.

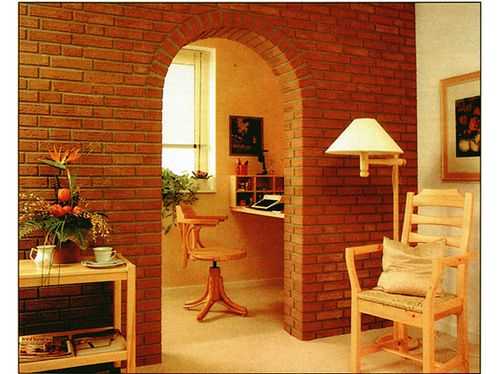

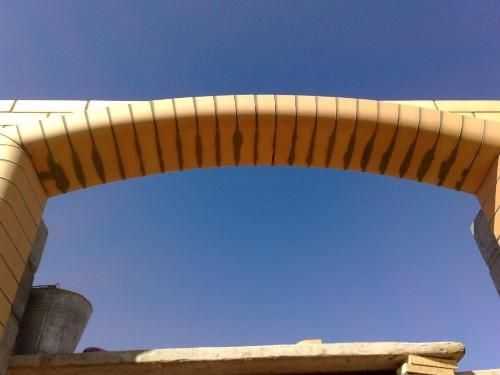

Фото арок из кирпича

rem-uroki.ru

кладка на видео, фото арок

Сделать арку из кирпича – задача непростая даже для опытного домашнего мастера. Такое действие требует определенных навыков и знаний. И если навыки нужно обрести на практике, то знания можно получить, ознакомившись с рекомендациями и инструкцией как сделать арку из кирпича. Для наглядности приводим фото и видео материалы.

Схема

Формы

Арка из кирпича своими руками может быть создана самой разной формы, учитывая необходимый архитектурный стиль. Виды проемов, учитывая кладку:

классическая – высота полукруга — полширины проема;
лучковая – обрезанный конус, характерный для восточного стиля;

Процесс строительства

клинчатая – в виде клина, вверху крепится замковым элементом, что характерно для готического стиля;
модерн – дуга как усеченный конус;
романтизм – прямоугольной формы с небольшим закруглением углов;
эллипс – используется в постмодерне или нью-вейве;
портал – прямоугольная форма.

Та или иная кладка арок из кирпича характеризуется особенностями, которые нужно учитывать, особенно гармоничность с определенным стилем.

Последовательность

В целом процедура различна для всех типов арок, но можно выделить основные этапы этого мероприятия:

создание проекта;
построение шаблонного элемента;
его установка;

кладка;
снятие шаблона;
отделка.

Стоит отметить, что шаблонный элемент может изготавливаться либо из деревянных брусков, либо из ДСП. Размеры определяются заранее. И от качества шаблона зависит привлекательность кирпичной кладки.

Что необходимо?

Чтобы выложить из кирпича арку, потребуется опалубка-шаблон, который делается из досок и двух стоек для поддержки.

Кладка выполняется без зазоров, используя клиновый кирпич. Допускается толщина швов до 1 см. При применении цементно-песчаного раствора снимать шаблон можно только через две недели.

Если клинового кирпича нет, можно переделать прямоугольный. Для печной арки этот параметр должен быть малым. К тому же использовать раствор для такого случая не рекомендуется, иначе вероятно разрушение.

Создание шаблона

Шаблон создается достаточно сложно. Можно сказать, что этот этап возведения является самым сложным. Ведь результат будет отвечать за форму, и при этом играть роль несущей конструкции. Шаблон создается из полукруга ДСП и куска доски. Их следует прибить между собой, а далее фиксируется оргалит.

Монтаж опорных столбов

Из досок делаются боковые подпорки, для установки с внутренней стороны столбцов. На торец этих элементов устанавливается шаблон. Дальше занимаемся разметкой, определяя расположение каждого кирпича.

Кладка

Сделать кладку своими руками легко, если соблюсти определенные рекомендации. Кирпичи укладываются от краев к середине. Они должны размещаться по меткам на шаблоне. Контролировать качество арки можно, когда останется к укладке три кирпича.

Наносить раствор следует клинообразно. Чтобы соблюсти симметрию второго ряда, применяется шнур.

Чистить раствор стоит после его схватывания. Для этого применяется влажная кисть.

Особенности конструкции для гаража

Можно привести достаточное количество фото арок из кирпича, которые применяются в гаражах. Для обеспечения ее долговечности рекомендуется учитывать несколько особенностей.

Например, многие стремятся сделать дугу минимальной, однако это лишь снижает надежность конструкции. Также рекомендуется соотносить прочность шаблона и вес арки.

Стойки должны плотно прилегать, чтобы арка не просела. Перед началом процесса следует определить требуемое количество кирпича. Если арка большая, необходимо избегать толстых швов. Толщина нижнего шва должна составлять 3-6 мм. Укладка выполняется от кроев к центру. Последним укладываем центральный кирпич.

Если арка выполняется для гаража, расстояние в проеме будет большим. Для увеличения прочности стены над аркой стоит заложить по арматуре.

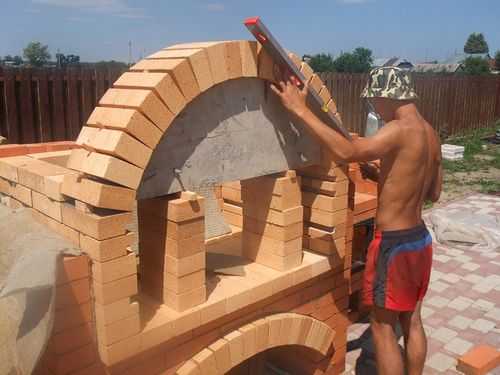

Особенности конструкции для печей и каминов

В этом случае кирпичи подгоняются плотно, чтобы они касались в нижней части. Когда кладка высохнет, шаблон может выниматься со сложностями. Тогда есть альтернатива – палить его в процессе топки.

Чистка от раствора

Поскольку во время кладки своими руками раствор не всегда удается идеально распределить, он может попадать на лицевую часть. Тогда его придется зачистить сухой тряпкой. Если же раствора окажется в шве недостаточно, его необходимо заполнить с направлением снизу вверх.

Причины разрушения

Есть особые обстоятельства, в результате действия которых арка может лопнуть:

Малый радиус при большой ширине. В связи с неравномерностью распределения значительных нагрузок могут появиться трещины и разрушения;

Если как шаблон используются металлические основания или уголки. Несмотря на желание применить их для усиления конструкции, результат может оказаться противоположным. Ведь металлическое основание, в отличие от деревянного шаблона, не дает возможности арке сделать усадку. Это может привести к появлению трещин.
Шаблон вовремя не извлечен. За время пребывания шаблона в конструкции он впитывает влагу, древесина разбухает, в результате чего кладка не выдерживает напряжения. Поэтому если не получается сразу вытащить шаблон, следует накрыть арку полиэтиленом.
Причиной разрушения может стать проседание фундамента, в этом случае потребуется его укрепление.

Предотвратив возможные причины, возводим надежную конструкцию

Для создания кирпичной арки своими руками понадобится несколько часов. В процедуре нет ничего сложного, важно лишь соблюсти технологии, рекомендации, тогда результат удастся на высшем уровне – отделка арки кирпичом будет не только выглядеть красиво, но и служить много лет.

Смотрите также:

dvernoigid.ru

описание с фото, расчет количества кирпича и технология работы

Любой проем можно сделать более эффектным, если дополнить его перемычкой или арочным сводом. Такая конструкция отличается надежностью, ведь нагрузка лучше распределяется из-за большей длины по сравнению с прямой перемычкой. Это позволяет обходиться без использования бетона или металла при облицовке или возведении стен.

Арочные конструкции могут использоваться при:

облицовке кирпичом;
возведении уличных мангалов и барбекю;
строительстве проемов в несущих стенах;
создании порталов в виде ворот и калиток;
строительстве печей и каминов.

Подготовка инструментов

Если перед вами встал вопрос о том, как сделать арку из кирпича, вы должны позаботиться о наличии некоторых инструментов, среди них следует выделить:

ведра;
шнурок;
мастерок;
кирку.

Вам понадобится и электроинструмент, а именно:

электрический лобзик;
шуруповерт;
болгарка.

Не следует забывать и о разметочном, а также плотницком измерительном инструменте.

Подготовка к работе

Для того чтобы сложить арку из кирпича, вам необходимо будет собрать временную несущую опалубку из древесины. Это может быть рейка, брусок или листовой материал. Такая опора будет повторять форму и размеры плоскости арки. Для успешного ведения работ вам понадобятся некоторые параметры. Это:

форма свода;
радиус арки;
расстояние между плоскостями опор;
толщина стенки.

Арочные своды представлены двумя разновидностями. Арка может быть лучковой или иметь правильную форму. Форма в работе не играет особой роли, поэтому следует руководствоваться сочетанием вида с другими архитектурными элементами. Что касается радиуса, то в правильной арке он будет иметь вид полуокружности. Он составляет половину расстояния между опорами.

Радиус свода лучковой конструкции определяется индивидуально. Арка может иметь любую толщину, даже обладать видом непрерывного тоннеля. Следует для начала построить конструкцию, толщина которой составляет 250 мм, что равно одному кирпичу. Кирпичная перемычка должна быть стабильной. При этом используется нечетное количество изделий. Центральный камень, который еще называется замковым, располагается на одинаковом расстоянии от опор или их проекций. Если он окажется меньше стандарта, можно подрезать его углошлифовальной машиной. Толщина шва в нижней части кладки при этом должна составить около 6 мм, а в верхней — 30 мм или меньше.

Работа над опалубкой

Если вы хотите возвести арку из кирпича, необходимо будет создать опалубку из листового материала. Из него вырезаются полуокружности или сегменты, размеры которых будут равны будущей арке. Для усиления кружала прикручиваются бруски. Стенки фиксируются бруском на необходимом расстоянии. Рейки следует распределить по грани окружности на расстоянии в 200 мм, чтобы они сформировали поддерживающий каркас. Их фиксируют саморезами.

Прежде чем возвести арку из кирпича, вы должны перекрыть рабочую плоскость опалубки листовым материалом по типу ДВП. Деревянная плоскость смазывается соляркой или маслом, чтобы она не испортилась от раствора и легче поддалась демонтажу. На этом можно считать, что опалубка готова. Ее можно устанавливать в проем.

Установка опалубки

Даже если вес кирпичей будет незначительным, а арка будет располагаться на высоте, следует установить опалубку на стойки. Их крепят к опорам дюбелями. В центральной части устанавливается дополнительная опора. Важно, чтобы между стойками располагались распорки.

Арка выкладывается одновременно с плоскостью, поэтому место питы можно определить по уровню ряда кладки. Его высота должна быть известна заранее. Если перемычка будет лучковой (она еще называется сегментной), упоры для питы следует выложить дополнительно. Кирпич для этого подрезается по месту. Начало свода будет приходиться на плоскость питы.

Когда возводится правильная арка из кирпича, своды начинаются с изделий, которые располагаются горизонтально. После этого они поднимаются, изменяя угол наклона. Опалубка в связи с этим устанавливается после укладки первого кирпича в опору.

Кладочные работы

Создание арки мало чем отличается от рядовой кладки. Сложности могут быть выражены лишь в расчете и изготовлении ровной опалубки. Если конструкция будет холодной, то лучше всего использовать раствор, приготовленный с учетом усиленной пропорции. Она предусматривает соединение 2,5 частей песка с частью цемента. Если же речь идет о мангале или печи, следует использовать раствор на глине.

Создавая арку под кирпич, вы должны выкладывать изделия с двух сторон от опалубки одновременно. Важно задействовать ограничители толщины нижнего слоя. Плоскость должна совпадать с плоскостью опор, швы при этом заполняются раствором. Удалять кружала можно лишь через 21 день с момента завершения работ.

Расход кирпича

Если вы хотите возвести арку из кирпича своими руками, необходимо осуществить расчет материала. Все будет зависеть от того, какую высоту будет иметь конструкция. Высота одного ряда составляет 72 мм, что равно высоте кирпича и высоте шва.

Если кладка ведется в один кирпич, то для определения количества материала необходимо узнать периметр арки, который делится на высоту одного ряда. Это позволит получить количество кирпичей, которое вам предстоит приобрести.

Как избежать риска поломки

Рассмотрев фото арок из кирпича, вы сможете выбрать конструкцию. Но для успешного завершения работ этого недостаточно. Например, для того чтобы снизить риск поломки, следует выбирать правильный радиус, что верно при достаточно большой ширине. Малый радиус будет воспринимать большие нагрузки, не распределяя их. В результате могут образоваться трещины, однако массив при этом не разрушится.

Для создания шаблона следует использовать уголки либо стальные основания. Их дополнительно фиксируют, но часто это приводит к неблагоприятным последствиям. Это обусловлено тем, что при использовании деревянного шаблона после его демонтажа кладка уплотняется и дает усадку. А вот при использовании металлического основания кладка не проседает.

Риск поломки возрастает и в том случае, если шаблон продолжительное время будет сохраняться в конструкции после ее создания. Например, если шаблон оставляют в ней на ночь. За это время древесина впитывает влагу и разбухает, и кладка при этом не выдерживает напряжения. Для исключения неприятных ситуаций арку накрывают полиэтиленом.

Отделка кирпичом

Отделка арки кирпичом ведется после сглаживания наждачной бумагой неровностей. Обработанные участки необходимо прогрунтовать и покрыть шпаклевкой. Затем готовится клеевой раствор, который имеет цементно-песчаную основу. Использовать для укладки декоративного кирпича можно еще и жидкие гвозди.

Работы ведутся снизу-вверх, следовать необходимо от угла проема стены. Между кирпичами выдерживают расстояние в 5 мм. Кромки шлифуют напильником. Как только раствор высохнет, можно осуществить оформление швов. Для этого используется затирка нужного цвета. Ею заполняют строительный шприц. Использовать можно и резиновый шпатель. Затирку втирают в швы, но состав при этом не должен попасть на лицевую часть камня.

В заключение

Прежде чем начинать возводить кирпичную кладку, необходимо создать поддерживающую конструкцию. Для этого подходит 10-мм ДСП. По шаблону вырезают кружало, при этом следует использовать предварительно проведенные расчеты. Если конструкция должна получиться более устойчивой и прочной, ДСП можно заменить каркасом из арматуры.
