Стены каркасного дома: этапы и технология возведения

Стены – один из основных конструктивных элементов каркасного дома. Они имеют сложную структуру, предполагают использование нескольких видов материалов и при установке требуют четкого соблюдения технологии работ. Чтобы результат строительства радовал в течение многих лет, вам не обойтись без некоторого багажа теоретических знаний.

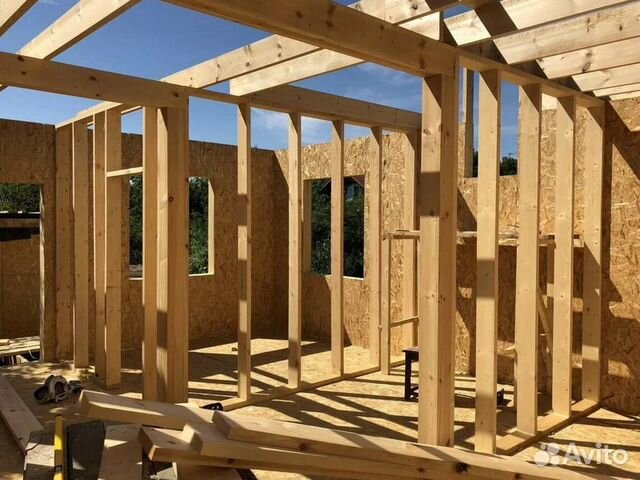

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность. Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения.

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки.

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами. Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

• «в полдерева» и «в лапу»;
• «ласточкин хвост»;
• «коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

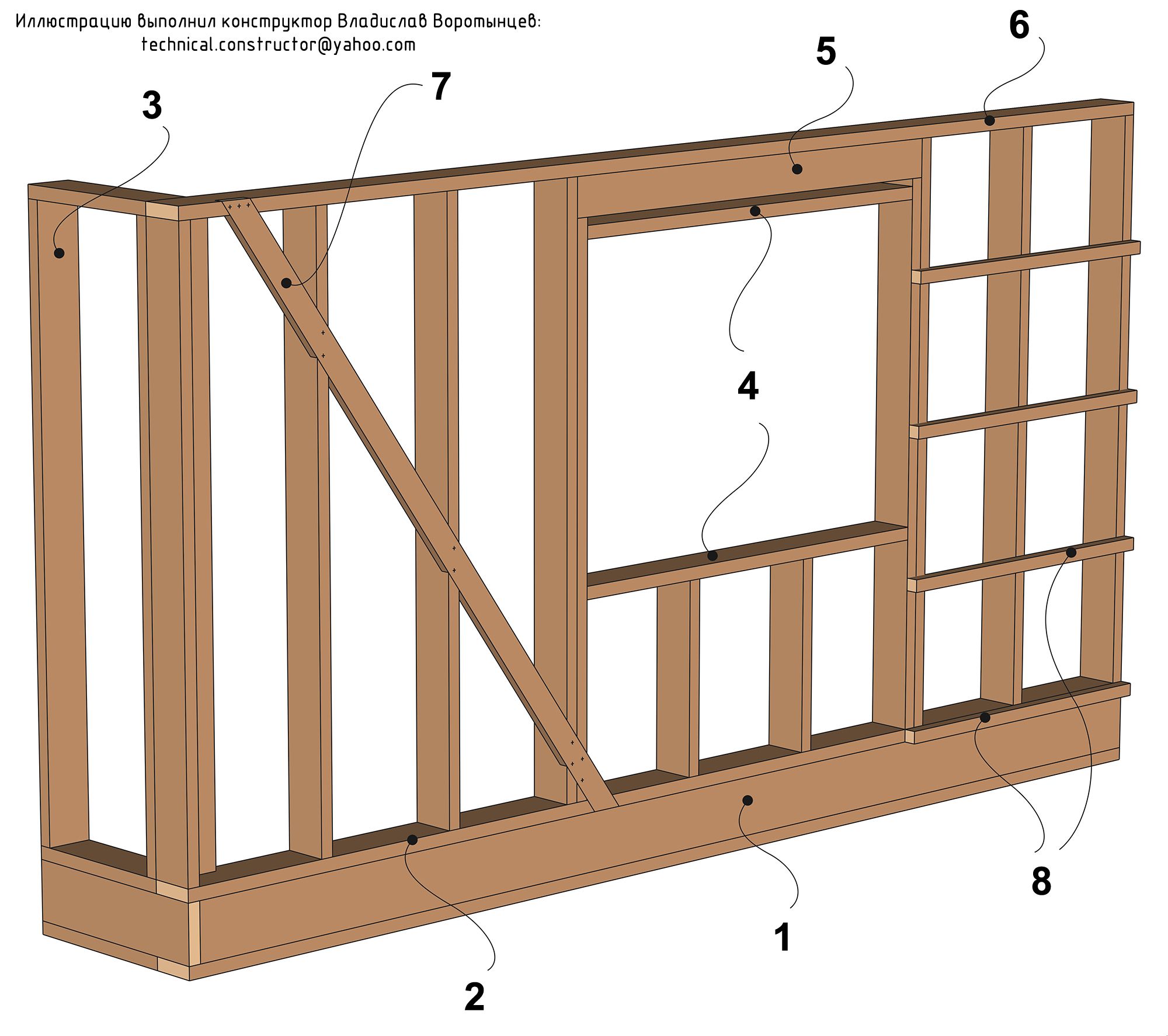

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов.

Шаг стоек во многом зависит от заранее выбранного материала стен.

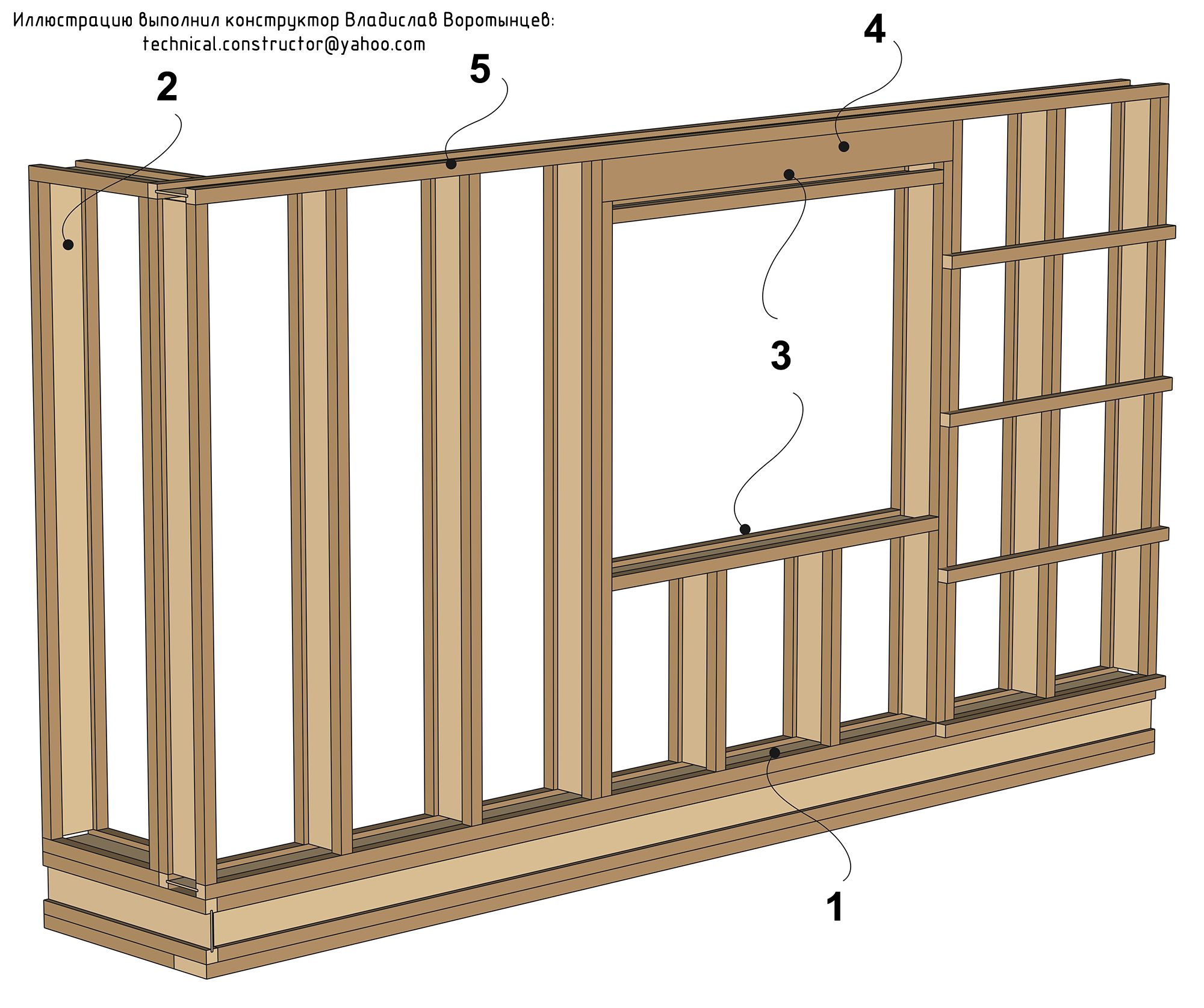

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса.

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента.

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Стены каркасных домов – их устройство и технологии возведения

Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

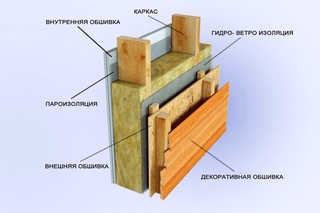

Послойная конструкция стены

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:

1. Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
2. Его укрывают слоем гидроизоляции.
3. Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.
4. Изнутри между стойками каркаса укладывают утеплитель.
5. Укрывают его пароизоляционным материалом.
6. Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.

В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.

Канадская и финская технологии поднятия стен каркасных домов

Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.

Финская технология предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.

Канадская технология позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.

Обратите внимание! После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм.

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

• Оптимальное соотношение цены и качества.
• Легко поддаются обработке – резке, сверлению, шлифовке.
• Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
• Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
• Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол. Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1.

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

• Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
• Не боятся грызунов.
• Экологически безопасны. Не выделяют в воздух вредные вещества.
• Пожаробезопасны, относятся к категории слабогорючих материалов.
• Хорошо сохраняют тепло.
• Имеют хорошую паропроницаемость, являются «дышащими».
• При обшивке каркаса образуют ровную поверхность.

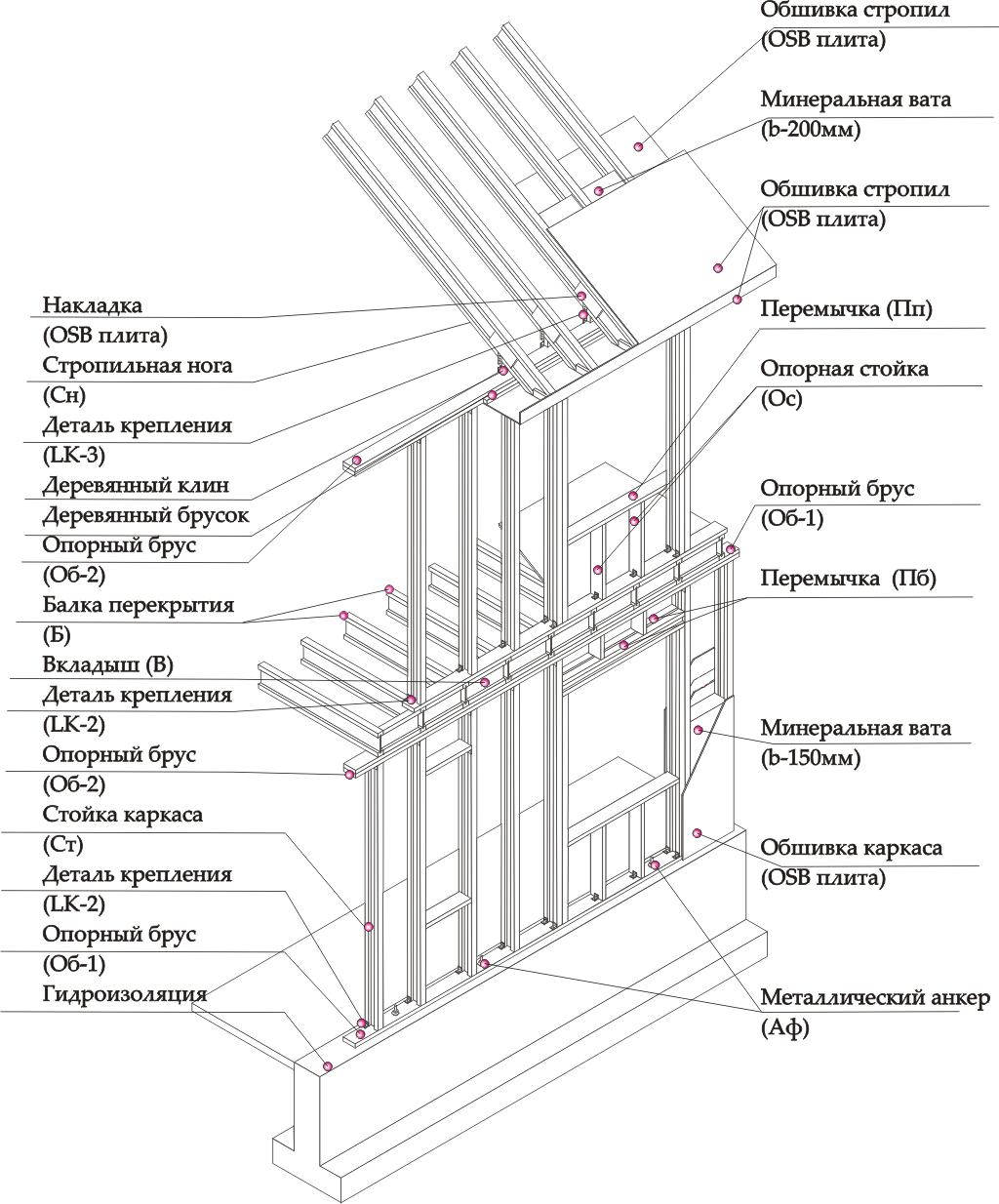

Устройство стен правильного каркасного дома.



В чем заключается принцип технологии домостроения из каркасных конструкций? В своей основе, каркас стены представляет собой сочетание стоек и укосин, его принято возводить из достаточно прочных и надежных материалов, к примеру, дерева или же металла, после чего образовавшееся пространство в стене заполняется специальными теплоизолирующими материалами.

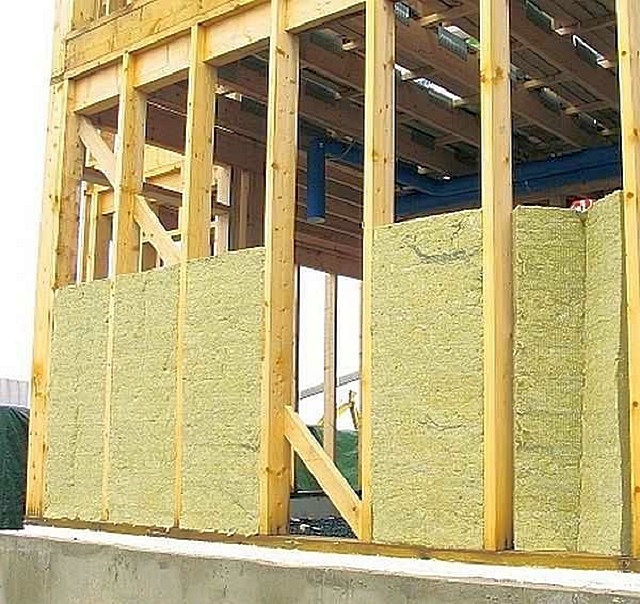

Утепление стен каркасника

Еще несколько десятилетий тому назад, в каркасном строительстве домов своими руками было принято утеплять наружные стены каркасного дома такими простыми материалами, как пористый камень, глина, саман. Благодаря чему стены внутри каркасного дома  получали дополнительный запас прочности.

На заметку

Сегодня же, для реализации поставленной задачи принимается решение помещать более современные типы материалов, обладающие лучшими теплоизолирующими свойствами, легкостью и долговечностью.

Основными достоинствами, которыми обладают стены каркасного дома, можно назвать экономичность, высокую теплоэффективность, а также, оперативность сооружения, даже значительную экономию площади, что связано с уменьшением общей толщины конструкции. Далее предлагается рассмотреть устройство стены каркасного дома.

Устройство стены каркасника

Внешние стены каркасного дома обустроены следующим образом:



• Основанием для наружной отделки служит плита ОСП или изоплат. Используются такие элементы, как контр-обрешетка, зазор для вентиляции, защита от возможного ветра, выполненная из мембраны паронепроницаемого типа. Используется базальтовый утеплитель, стойки, установленные независимо, пароизоляция каркасного дома.
• В качестве гидроизоляции используется диффузионная мембрана. Используется в качестве наружной обшивки обычный утеплитель, с дополнительной звукоизоляцией. Также для наружной отделки используется вагонка, блок-хаус или сайдинг.

Каркас внутренних перегородок.

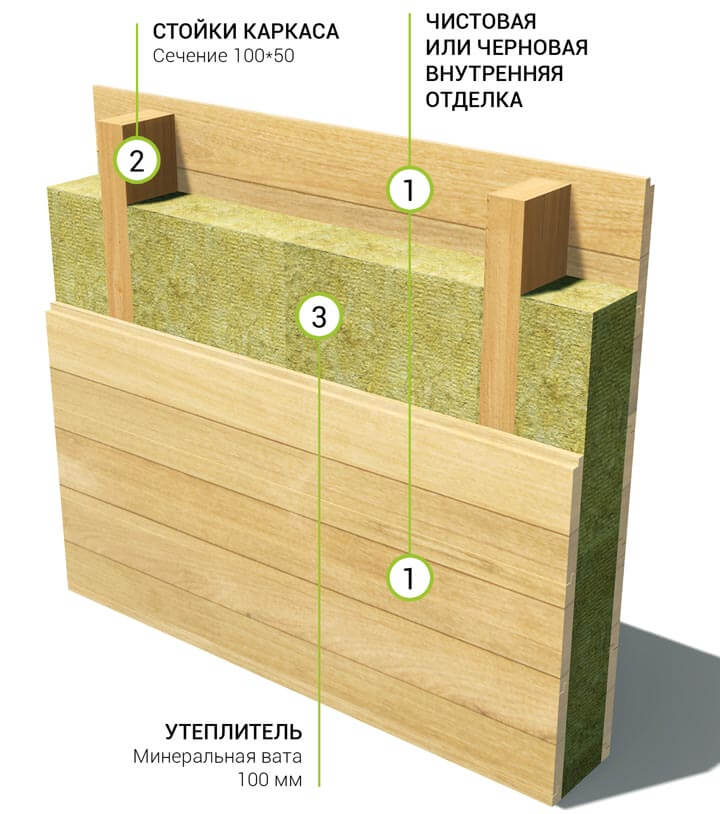

Внутренние стены включают в себя пленку для защиты от пыли, закрепленную  на каркасе из сухого бруса (влажность бруса должна быть в пределах 14-16%). Дополнительно, каркас стены обрабатывается специальными антисептическими компонентами и составами, что повышает срок эксплуатации.

Внутренняя обшивка стен каркасного дома бывает различной, поэтому толщина стен каркасного дома варьируется в пределах 100 миллиметров. Между внешней и внутренней обшивкой закладывается базальтовый утеплитель, в результате чего формируется пирог стены каркасного дома.

Этапы строительства

Рассмотрев, какую конструкцию имеют внутренние стены каркасного дома, стоит указать, как осуществляется их возведение, проводятся отделочные работы. Проходит сборка постройки в несколько отдельных этапов.



Проектирование

На данном этапе, мастер согласовывает с будущим владельцем объекта все технические моменты, принимается решение по планировке, составляется смета будущего проекта. Определяется на стадии проектирования и толщина стен каркасного дома, которая может доходить до 600 мм. Данное значение устанавливается на основании анализа используемых материалов и компонентов (в первую очередь, утеплителя). К примеру, для регионов, расположенных на севере, потребуется использовать вату толщиной в 200 мм, на юге хватит и 100 мм, учитывая особенность климата.



План второго этажа с обозначением помещений.

Подготовка к монтажу

На подготовительном этапе предстоит выполнить регламентированные работы с каркасом. Лучше всего заблаговременно обзавестись древесиной, и обязательно обратить внимание, чтобы материал был обработан специальным антисептическим составом. Лучше всего, если это будут обрезные, нестроганые доски. На фундамент прокладываются слои рубероида, после чего монтируются лежни для нижней обвязки каркасного дома. Сами лаги ставятся на ребро, после чего опираются своими концами на обвязку.

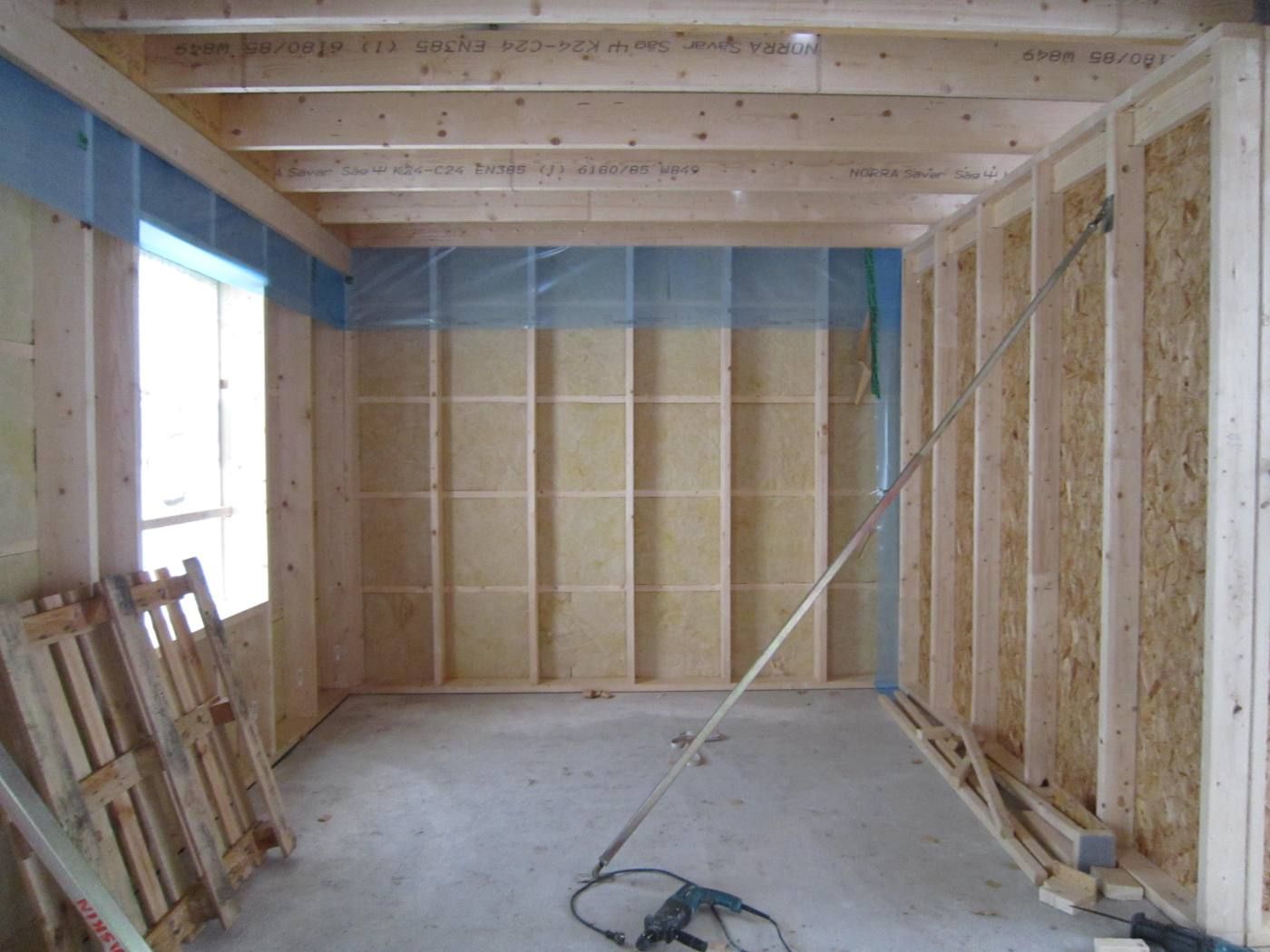

Стены каркасника

Стены для каркасного дома собираются внизу, после чего устанавливаются на нижнюю обвязку посредством щитов. Рекомендуется щиты прикреплять к обвязке исключительно обычными гвоздями, при этом, конструкция не обвалится, в этом можно не сомневаться. Когда правильная каркасная стена дома первого этажа готова, по аналогичной технологии можно возвести и каркас второго этажа. Аналогичным образом, устанавливаются и заготовленные комплекты досок на верхнюю обвязку. Контролируются углы каркасного дома, проверяется правильность их геометрии.

Правильный пирог постройки

Какой утеплитель для стен каркасного дома надо использовать? Одним из важных этапов строительства является утепление стен каркасного дома. Как правило, для этих целей лучше всего использовать пенопласт, однако, это бюджетный вариант, для более солидных по стоимости объектов, можно использовать тот же самый Роквол.

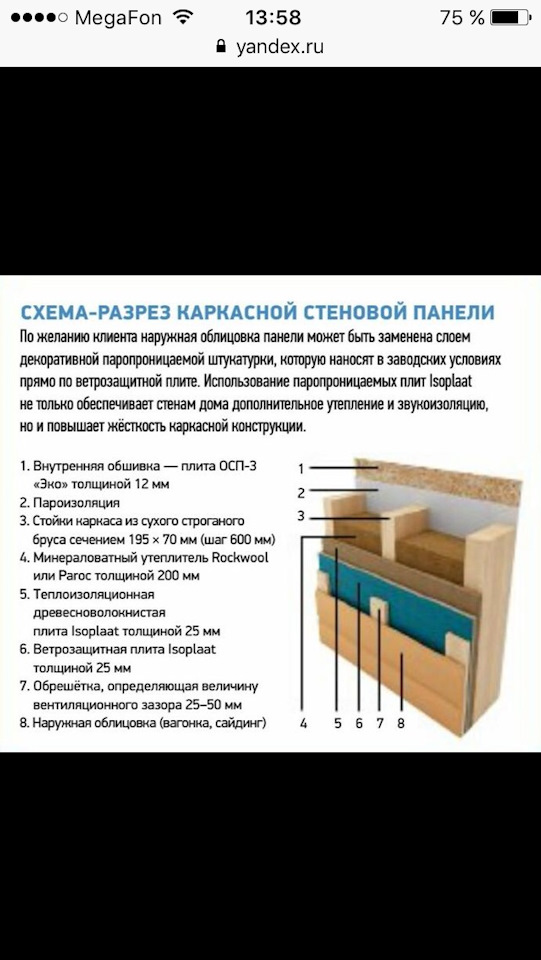

Устройство пирога строения.

Утепление начинается с пола, укладка плит утеплителя осуществляется непосредственно на рейки, предварительно прибитые к лагам. В свою очередь, на лаги необходимо будет постелить пол из листов ОСП, после чего на него можно ставить и сами перегородки и стены.

Как только будут поставлены внешние и внутренние стены каркасного дома, необходимо переходить к выбору материалов для отделки и утепления стен. Утеплитель для стен каркасного дома надо выбрать, чтобы он подходил по всем параметрам: толщина, плотность, долговечность, теплоизоляционные свойства. От выбранного утеплителя будет зависеть толщина стен каркасного дома.

На последних этапах работы выполняется монтаж крыши, обустройство кровли. Следует установить элементы гидроизоляции и необходима ветрозащита для стен каркасного дома, упрочнение готовой конструкции. Для обеспечения надлежащей пароизоляции, принято использовать специальные мембраны, способные сократить вероятность проникновения влаги.

На заметку

Достаточно высоко себя зарекомендовал в качестве материала для пароизоляции и армированный полиэтилен, который ранее активно использовался при строительстве деревянных домов. К его преимуществам стоит отметить небольшую стоимость, для бюджетного строительства это самый лучший вариант.



С недавнего времени широкое применение получили мастики, которые наносятся на стены и пол дома непосредственно до начала внешней отделки. Что примечательно, для нанесения мастики нет необходимости устанавливать обрешетку стен, состав может наноситься в несколько слоев, но нужно дать каждому просохнуть. Когда основная часть работ проведена, «коробка» готова, можно без промедления приступать к отделочным работам внутри помещений.

Обзор правильного устройства стен для каркасного дома

Строительство каркасного дома – популярная технология для зимних или летних дачных домов. Эту технологию отличает простота, бюджетная стоимость, экономичность, сравнительная легкость сборки, возможность быстрого выполнения всех работ. Важно спроектировать и рассчитать трудоемкость работ, количество материалов с учетом климата и индивидуального бюджета.

В основе каркасного дома – стены, их правильная конструкция является одним из факторов успешного строительства. Каркасные дома могут быть возведены своими руками.

Будете ли вы сами заниматься выполнением работ или предпочтете обратиться к подрядчикам – знания о правильном устройстве стены каркасного дома будут полезными, позволят рассчитать стоимость работ, определить количество необходимых материалов и выбрать лучший вариант.

Для строительства своими руками требуется много свободного времени: люди с полной занятостью не смогут оперативно справиться с объемом работ.

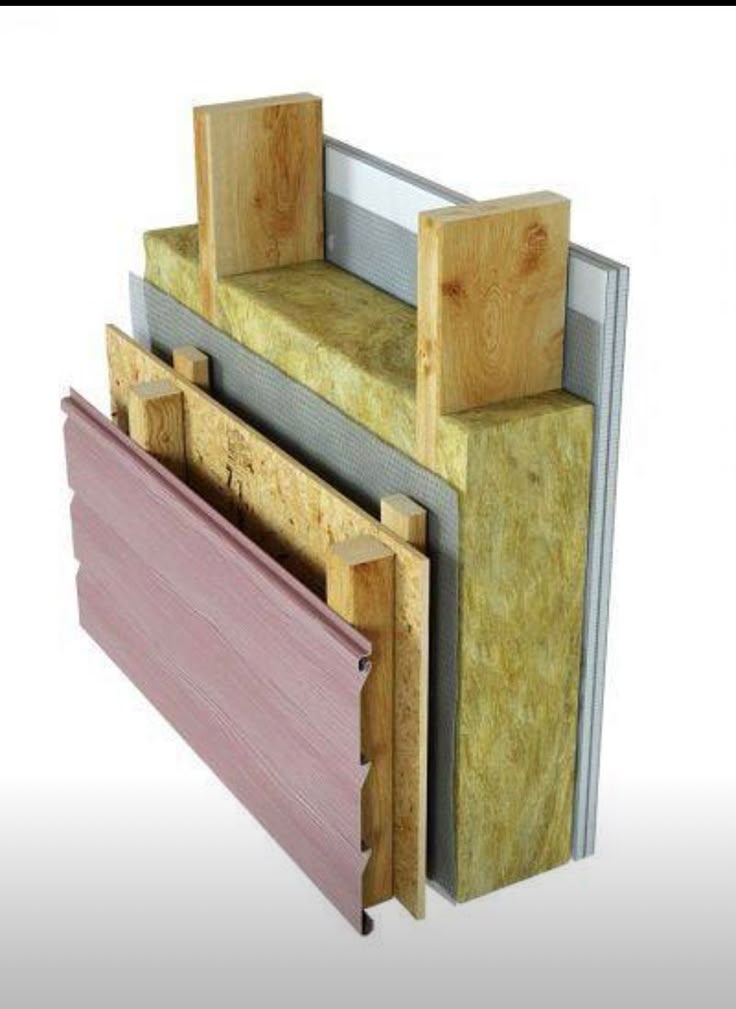

Устройство стены каркасного дома (пирог)

Содержание статьи

Каркасный дом основан на жесткой конструкции, в которой вертикальные стойки соединяются горизонтальными перемычками.

Устройство стены каркасного дома (пирог)

В свободные ячейки помещается утеплитель, потом происходит отделка поверхности стен изнутри и снаружи. Каркас устанавливается непосредственно на фундамент, но в ходе строительства нужно сначала собрать каждую стену, как отдельную раму, на ровном участке рядом с фундаментом. Стены каркасного дома образуют своеобразный “пирог”, собранный по строгим правилам.

• Расчет толщины стен проводятс учетом особенностей климата и предназначения строения;
• При выборе утеплителя важно достичь хорошей звукоизоляции, а также теплоизоляции, при этом рассчитать его количество и оптимальную стоимость;
• Утеплитель важно защитить от увлажнения и других неблагоприятных воздействий при помощи специальных плёнок;
• Правильная технология укладки утеплителя предотвратит потери тепла, для экономии энергии также необходимы расчет и планирование.

Толщина стен и климат региона

Строители стремятся снизить стоимость отопления благодаря лучшему утеплению здания. Расчёт размеров стен и подбор утеплителя – залог успеха.

Расчёт размеров стен и подбор утеплителя

Для этого стойки каркаса нужно выполнить из бруса толщиной от 200 мм. Допускается также перекрестный каркас, сбитый из брусков размером 50х50 мм.

Расчет толщины стен зависит от климата: в теплых районах, с жарким летом и мягкой зимой, толщина стен может быть уменьшена.

Расчет показателей для дачного домика, который посещается только в летнее время, будет простым: достаточно толщины стен в 40 мм, а для каркаса подойдет обрезная доска шириной около 15 см, называемая “сороковкой”.

Утепление, пароизоляция и гидроизоляция

Как утеплители используются пенопласт, минеральная вата, а также эковата и полиуретан. Пенопласт относится к числу самых дешевых материалов, но он хрупок, недостаточен в плане звукоизоляции, горюч, может быть поврежден грызунами. Популярна в современной практике минеральная вата.

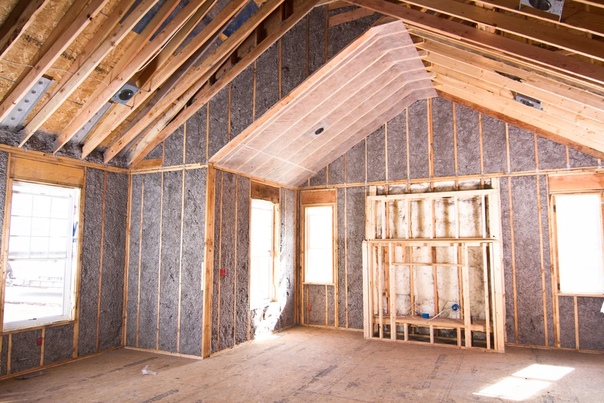

Утепление каркасного дома эковатой

Эковата и пенополиуретан достаточно дороги, но обладают лучшими защитными свойствами, их применение позволит не беспокоиться о пароизоляции, но в процессе строительства потребует специального оборудования для их нанесения.

Поскольку поверхность каркасного дома, как правило, для жесткости и прочности, во время строительства обшивается листами фанеры или ДСП, утеплитель можно крепить прямо к этим листам. Большое значение имеет расчет количества материалов: рекомендуется применять двойной слой утеплителя. Листы минваты и материал обшивки разделяются ветрозащитной плёнкой. Утеплитель прикрепляется специальным клеем, более прочная фиксация может быть достигнута при помощи тарельчатых дюбелей.

Для внешней защиты стенового “пирога” необходима пароизоляция внутри здания и его гидроизоляция с внешней стороны.

Пароизоляция внутри здания и его гидроизоляция с внешней стороны

Пароизоляция необходима, чтобы избежать конденсации влажных паров внутри стен и их попадания в утеплитель. При проникновении влаги, минеральная вата значительно потеряет свои теплоизоляционные качества, и потребуются большие энергозатраты на дополнительный обогрев строения. Плёнку для гидроизоляции укладывают снаружи, со стороны фасада, это позволяет защитить конструкцию стен от ветра и осадков. Для пароизоляции используют фольгированные материалы, например, пенофол, для гидроизоляции потребуется пергамин, возможно применение мембранных досок. Такие доски в ходе строительства крепятся строительным степлером внахлест, а узлы нужно тщательно проклеить на стыках специальной лентой.

Внешняя облицовка

Виниловый сайдинг

В дачных домиках применяется виниловый сайдинг.

Виниловый сайдинг

Стоимость его недорогая, он не подвержен гниению, воздействию грызунов,  отичается легкостью при выполнении работ и удобством в последующей эксплуатации (легко моется, выглядит аккуратно), длительным сроком службы. Часто применяется для обшивки дачных домиков или при желании застройщика снизить стоимость отделки.

Металлический сайдинг

Применяется для обшивки фасада и металлический сайдинг, он отличается долговечностью, устойчивостью к воздействиям и привлекательным дизайном – создается образ сказочной избушки.

Металлический сайдинг

Оцинкованная сталь с полимерным покрытием не ржавеет, хорошо переносит перепады температур.

Блокхаус и вагонка

Обшивка вагонкой отличается рядом недостатков, свойственным деревянным материалам – склонность к рассыханию (разбуханию), воздействиям жучков-короедов. Применяются современные пропитки, снижающие эффекты от вредных воздействий и пожароопасность строения, делая возможные очаги возгорания самозатухающими.

Блокхаус и вагонка

К числу деревянных материалов для обшивки фасада относится блокхаус, имитирующий брус, который применяется и для внутренней отделки, и для внешней обшивки. Этот материал прочнее оцилиндрованного бревна, он привлекателен по дизайну, но со временем он все же изменяет свою форму, поскольку представляет собой модифицированную вагонку.

Обшивка не должна крепиться в ходе строительства непосредственно к каркасу.

Схема установки блок-хауса

Для летних домиков такое решение возможно, но если нужно провести в таком домике в зимний период даже несколько дней, паровые конденсаты начнут разрушать древесину и увлажнять утеплитель. Для строительства зимнего дома обратите внимание на хорошую вентилируемость фасада: для этого прибивают по всей поверхности бруски, по толщине 30-40 мм, потом занимаются выполнением работ по облицовке стены. Важен расчет нагрузки на фундамент и точная его заливка, тогда циркуляция воздуха в зазорах для вентиляции позволит конденсату выветриваться естественным путем.

Кирпич

Возможна обшивка фасада облицовочным кирпичом, но необходим тщательный расчет значительной в этом случае нагрузки на фундамент и стены, чтобы конструкции выдержали его вес.

Схема обшивки фасада облицовочным кирпичом

Этот материал хорошо защищает от вредных воздействий, но стоимость такой облицовки относится к числу наиболее дорогих.

Плитка

Плиточная облицовка фасада отличается надежностью и длительным сроком службы, но крепить плитку к деревянным элементам на клей нельзя.

Плиточная облицовка фасада

Технология прикрепления плитки при помощи саморезов дорогая и трудоемкая, если выбирать этот материал, потребуется точный расчет: необходимо определить и количество материалов, и стоимость работ.

Штукатурка

Штукатурка стен также мало популярна в России ввиду ее недолговечности.

Штукатурка стен

Рекомендуется использовать технологии штукатурки в три слоя. Для штукатурки в один слой лучше всего использовать состав из портландцемента, белого цемента (лайм) и песка. Чтобы не возникло трещин, лучше добавить фиброволокно.

Искусственный камень

Обшивка фасада искусственным камнем отличается привлекательным дизайном, такой материал достаточно легок по весу и удобен в процессе укладки, не создает значительной нагрузки на фундамент.

Обшивка фасада искусственным камнем

Дом, облицованный искусственным камнем, выглядит очень привлекательно.

Термопанели

Обшивка фасада деревянных домов термопанелями рекомендуется в таких регионах, где температура зимой опускается ниже – 25 градусов.

Обшивка фасада деревянных домов термопанелями

Необходимо точно рассчитать прочность фундамента на устойчивость к дополнительным нагрузкам. Для облицовки крепятся дополнительные крепежи, на них устанавливают утеплитель, затем стены облицовывают клинкерными плитками.

Внутренняя отделка

Для внутренней отделки применяют вагонку, древоволокнистые плиты, возможен гипсокартон, но он не выносит температур ниже нуля.

Отделка вагонконкой

Применять его для работ по отделке летних домиков, отопление которых зимой не планируется – нельзя.

Как видно, каркасная технология строительства оптимально сочетает качество и стоимость. Устройство стен каркасного дома отлично подходит для качественного утепления жилого помещения.

Необходимо тщательно спроектировать каркасный дом, выполнить точный расчёт работ для долговечности и надежности дома.

Данная технология отличается простотой работ и позволит обеспечить невысокую их стоимость.

Видео

В этом видео вы можете узнать много интересного и нового о том, как избежать ошибок и построить правильные каркасные стены.

Устройство и возведение стен в каркасном доме

Стены домов каркасного типа, устроены как своеобразный «слоеный пирог», с начинкой из нескольких видов различных строительных материалов. Правильный подбор его составляющих и строгое следование строительным технологиям – гарант надежности, долговечности, звуко и холодо непроницаемости сооружения.

Устройство «сэндвича» стен в здании на основе каркаса

Стена «каркасника», изготовленная по правильной технологии включает: каркас, утеплитель, изоляционные мембраны, внутреннюю и наружную облицовку стен. Такой «сэндвич» обеспечивает коттеджу следующие преимущества:

• Сравнительно небольшой вес конструкции позволяет избежать ненужных трат на возведение мощного фундамента.
• Высокая скорость возведения – достаточно всего нескольких недель для установки и обшивки каркаса..
• «Каркасник» не подвержен усадке – приступать к отделке стен можно сразу после их возведения..
• Экономия на аренде специальной технологии и инструмента – все элементы каркаса легкие и компактные, благодаря чему строительные работы могут выполняться своими силами бригадой из нескольких человек.
• Отличная сейсмоустойчивость — отсутствие капитальных, жестких соединение между отдельными элементами, делает их устойчивыми к внешним воздействиям.
•  В «пироге» каркасных стен можно спрятать все коммуникации, тем самым повысив привлекательность интерьера.
• Отличные звуко и теплоизоляционные характеристики, позволяющие использовать каркасную технологию даже в регионах с суровыми климатическими условиями.

В числе недостатков каркасников можно назвать высокую пожароопасность и восприимчивость к негативным факторам среды. Однако, в настоящее время на строительном рынке можно без труда отыскать различные пропитки и составы, призванные повысить огнестойкие свойства материалов, защитить их от воздействия влаги, плесени и грибка.

Разнообразны технологии установки стен в «каркаснике»:

1. «Платформа» — монтаж стен выполняется поверх чернового пола на цокольном перекрытии первого этажа.
2. «Сухой монтаж» — каркас стеновой конструкции устанавливается на лежни. Они кладутся на цокольное перекрытие и к нему потом крепятся доски чернового пола.
3. Монтаж стен на бетонный фундамент – крепление лежней осуществляется непосредственно к ленте основания. Для выполнения работ используются специальные разжимные анкер-болты.

Правильная стена дома каркасного типа

«Пирог» стеновых конструкций каркасного дома может различаться, его состав выбирает заказчик, в зависимости от финансовых возможностей, внешних условий а так же нагрузок, которым будет подвергаться здание в процессе эксплуатации.

В том случае, если при возведении здания соблюдается классическая канадская технология и используются высококачественные материалы, в будущем жильцы имеют возможность значительно сэкономить на оплате коммунальных услуг.

Естественно, что толщина стен коттеджа, предназначенного для круглогодичного проживания, будет в два-три раза больше, чем аналогичные параметры летних и дачных домиков.

Элементы, составляющие стену каркасного строения

Прежде чем приступать к строительству, нужно потратить время на разработку проектной документации и составления чертежей. Каркасную стену необходимо изобразить в разрезе. Чтобы избежать возможных ошибок, нужно еще в процессе проектирования определиться со следующим:

1. Какими будут габариты и внешний вид стены;
2. Как будет выполняться соединение между собой стен, основания пола и крыши;
3. Выбрать место расположения оконных и дверных проёмов;
4. Составить схему слоев «сэндвича», с указанием их толщины.

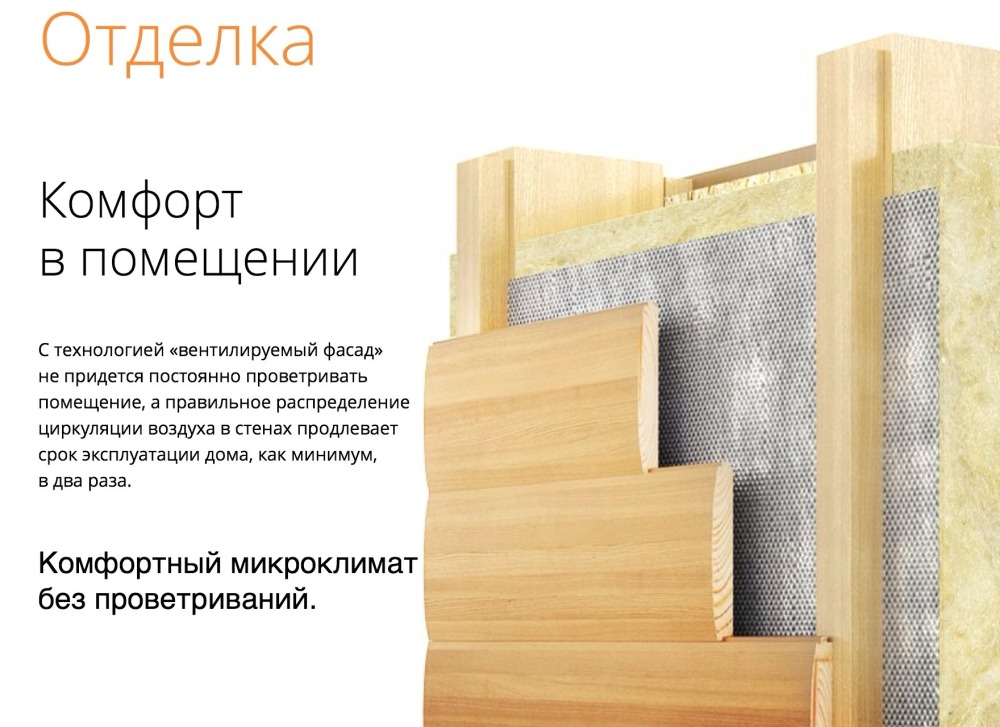

Слои стены здания на каркасной основе состоят из:

• Фасадная обшивка – ее толщина может варьироваться от нескольких миллиметров до нескольких сантиметров;
• Вентзазор между фасадной обшивкой и утеплителем — для свободного перемещения воздуха зазор должен составлять 30-50 миллиметров;
• Утеплитель и мембранная защита – именно теплоизоляционные материалы определяют толщину стеновых конструкций. Ширина утеплителя выбирается исходя из назначения дома (сезонное или круглогодичное проживание) и климата региона, в котором ведется строительство. Толщина теплоизоляционных материалов может составлять 50-250 миллиметров.
• Внутренняя стеновая обшивка — чаще всего для этих целей используется фанера, панели МДФ или гипсокартон.

Таким образом, у нас получается многослойный «пирог» наружных стен с высокими теплоизоляционными и прочностными характеристиками.

Используемые материалы (состав стен)

Пожалуй, самым важным слоем стенового пирога является утеплитель, от его выбора зависят эксплуатационные характеристики будущего дома. В качестве утеплителя при строительстве каркасного коттеджа могут применяться:

• Пенопласт – один из самых дешевых изоляторов. Его отличает повышенная хрупкость и горючесть. Кроме того, пенопласт может быть поврежден грызунами.
• Минеральная вата – популярный теплоизоляционный минерал, преимуществами которого является экологичность, долговечность, простота использования и высокая энергоэффективность.
• Эковата и пенополиуретан – относятся к долговечным и дорогостоящим изоляторам, которые обеспечивают зданию превосходные теплоизоляционные характеристики.

Для пароизоляции могут использоваться специальные мембраны и фолгированные, рулонные материалы. Современный строительный рынок способен предложить частным застройщиком огромный выбор товаров для внутренней и внешней обшивки.

Материалы для внешней обшивки:

• Виниловый сайдинг – не подвержен гниению, отличается длительным сроком службы, простой и удобством ухода.
• Сайдинг из металлических сплавов – обладает привлекательным внешним видом, отличается долгим сроком службы, устойчив к воздействию негативных внешних факторов.
• Блокхаус и вагонка – натуральный и экологичный материал, без применения специальных пропиток деревянная доска разбухает и рассыхается.

Искусственный камень, керамогранит, штукатурка – атмосфероустойчивые материалы. Поверхности, зашитые ими, имеют очень эстетичный внешний вид. Внутренняя отделка коттеджа выполняется вагонкой, гипсокартоном, древоволокнистыми плитами. В современном строительстве для внутренней отделки используют новые инновационные материалы и модернизированные, давно известные и используемые:

• OSB плиты – производят из древесной стружки, несколько слоёв которой прессуют и склеивают между собой. Влагостойкий, пластичный материал, с которым легко работать.
• ЦСП плиты – комбинация из древесной стружки и цементной смеси. Цемент для ЦСП используют только высоких марок.
• ДВП – жёсткая плита, спрессованная из волокон древесины.
• Фанера — представляет собой долговечный и удобный в использовании материал.

Каркас быстровозводимых зданий может возводиться не только из деревянных брусьев, но и из металлических профилей. Применение инновационных технологий позволяет выполнять крепление без использования сварочного аппарата.

Легкие стальные тонкостенные конструкции (ЛСТК) — профили и листы из высокопрочной оцинкованной стали. Позволяют в кратчайшие сроки возводить надежные здания «на века».

Перегородки каркасного дома

Межкомнатные перегородки позволяют зонировать пространство дома, удовлетворяя потребности жильцов. Кроме того, они обеспечивают:

• Звукоизоляцию помещений;
• Теплоизоляцию помещений.

Для этого в конструкцию межкомнатных перегородок укладывается утепляющая прослойка. Используют минеральную вату, пеноизол, пенопласт. Обязательно нужно учесть следующие детали:

1. 90 мм гвоздями укрепляют стыки несущих стен и пола. Для скрепления лаги и каркасной стойки понадобится три гвоздя.
2. Чтобы скрепить с полом внутреннюю перегородку, достаточно одного 90 мм гвоздя.
3. Чтобы скрепить фронтальные и боковые стены, используют дополнительную стойку. Её прибивают перпендикулярно углу стыка стен.
4. Для последующего обустройства теплоизоляции на стыках стен на крайнюю стойку каркаса прибиваются еще одна или две доски под углом в 90 градусов к стойке.

Наружная обшивка стен каркасника

Должна не только поддерживать жёсткость здания и обеспечивать его устойчивость, но и на протяжении долгих лет сохранять первоначальные эксплуатационные характеристики и привлекательный вид.

1. Между обшивкой и каркасом необходимо оставить зазор не менее 3 мм.
2. Стыки обшивочного листа располагаются строго по центру бруса.
3. Фасадные материалы крепятся саморезами длиной не менее 50 мм.
4. Шаг фиксации обшивочных листов составляет 15 см на внешнем крае и не более 30 см в центре.

Чтобы защитить утеплитель от влаги, на наружную обшивку размещают гидро и ветрозащитную мембрану. Она препятствует проникновению внутрь каркасного «пирога» наружной влаги и не даёт утеплителю впитывать пар.

Благодаря минимальным показателям воздухопроницаемости мембраны отлично справляются с ветрозащитными функциями. Влагозащитная плёнка скручена в рулон и укладывается на обшивку внахлест, без зазоров. Крепится с помощью строительного степлера. Места соединений проклеиваются перфорированной лентой или скотчем.

Утеплителем обычно служит минеральная вата и её разновидности. Кроме теплозащитных свойств она обеспечивает еще и неплохую звукоизоляцию. Работать с минеральной ватой можно только со средствами индивидуальной защиты. Утеплитель плотно укладывается в ячейки, образованные стойками каркаса.

От пара, проникающего изнутри помещения, утеплитель защищает плотная полиэтиленовая плёнка. Слой пароизоляции степлером закрепляют на каркасе. Места стыков обязательно проклеиваются и герметизируются.

Как идеально собрать стену – основные узлы

Возведение каркасной постройки часто сравнивают с игрушечным конструктором. По схеме, из подготовленных заранее элементов, возводится постройка. Качество основных узлов «каркасника» определяет качество всего сооружения.

Нижняя обвязка – алгоритм сборки узлов

Перед работами по нижней обвязке нужно гидроизолировать фундамент. Это делается с помощью рубероида или битумной мастики. Лежни с нижней обвязкой должны иметь надёжное соединение – этим определяется надёжность всего строения.

Нижняя обвязка «каркасника» – деревянная рама из бруса. Она может укладываться непосредственно на сваи фундамента, но лучше, когда между основанием и обвязкой есть промежуточный слой. Промежуточным слоем выступают лежни. Это

Какая толщина должна быть у стен у каркасного дома?

Развитие технологий строительства каркасных домов вызывает у многих заинтересованных потенциальных застройщиков вполне закономерный интерес и вопросы о прочности конструкции и о том, насколько теплые эти дома. В конечном итоге оба вопроса сводятся к одному: какая толщина должна быть у стен у каркасного дома?

Однозначно ответить на этот вопрос нельзя. Это связано с достаточно большим количеством технологий строительства и использованием для возведения каркаса и обшивки стен самых разнообразных щитовых материалов. Вполне естественно, что все они имеют разную собственную толщину и только из совокупности размеров всех стеновых материалов складывается реальная толщина стены каркасного дома.

Ниже мы рассмотрим варианты для разных технологических решений и приведем более конкретные цифры, а пока попробуем вместе с вами разобраться в основных принципах конструкции каркасных домов, точнее, их стен.

Специфика устройства каркасных стен и состав их материалов

Условно схему конструкции любых стен каркасных домов можно представить так:

• Вертикальные стойки
• Горизонтальные обвязки
• Утеплитель
• Отделочные материалы (наружные и внутренние)

При этом, независимо от типа конструкции: каркасно стоечной, с неразрывными стойками и прочих — общий принцип устройства остается у всех стен одинаковым. Именно благодаря этой особенности каркасных стен они получаются прочными и надежными, с низким коэффициентом теплоотдачи, не пропускающими влагу и ветер и вообще такими, которые позволяют создавать по настоящему полноценное комфортное жилище даже в территориях с достаточно суровыми климатическими условиями.

Как видно на фото выше (справа), толщина стен может быть очень разной, и в следующих разделах статьи мы рассмотрим, что влияет на определение ее размерных параметров.

В строительстве каркасных домов предлагается несколько различных технологий. В зависимости от их особенностей приобретают различные материалы для каркасного дома. Стоит отметить, что они не подбираются с учетом только их эстетических ценностей и внешнего вида.

В данной статье рассмотрены некоторые сведения о материалах используемых в строительстве каркасных домов, их плюсы, минусы и особенности выбора.

Значимость расчетов при определении толщины стен каркасного дома

Во-первых, необходимо четко понимать, для каких целей вы возводите каркасный дом. Если это небольшой дачный домик для временного летнего проживания, то и конструкция его стен будет облегченной. Иначе, стены рассчитываются исходя из несущей нагрузки каркаса без учета утепления.

Совершенно иная ситуация, когда вам необходим основательный полноценный дом в два этажа или дом с мансардой для всесезонного проживания. В этом случае в расчет необходимо принимать не только прочностные характеристики, но и необходимость утепления.

При этом толщина стен зависит не только от толщины утеплителя, но с учетом достаточности толщины бруса, необходимой для прочности и надежности всей конструкции.

Как рассчитать толщину стены дома? Обязательным фактором, учитываемом в расчетах, считается коэффициент сопротивляемости теплопотерям (иногда применяется термин коэффициент теплопроводности).

Существует еще один вариант конструкции каркасных домов. Это так называемая канадская технология. Здесь для возведения стен используются готовые, собранные в заводских условиях сип-панели. При выборе такой технологии строительства толщина стен определяется толщиной собственно самих sip-панелей.

В любом случае, каждый каркасный дом по любой из существующих технологий, в основе имеет очень продуманный инженерный расчет конструкции, который и становится основным и для выбора конструкции стены, и для выбора материала для ее устройства.

Выбор основных материалов и толщина стены каркасного дома

Как мы уже сказали выше, только детально продуманный инженерный расчет должен стать основополагающим в выборе материалов для устройства стены каркасного дома. Рассмотрим существующие варианты и примерные размеры, применяемые при возведении несущего каркаса.

Каркасно-щитовые конструкции

Строительство каркасно-щитовым методом общепризнано считается одним из наиболее популярных. Этому есть причины. Такие дома имеют замечательные эксплуатационные характеристики. Конструкция дома достаточно проста и возводится быстро, без применения специальной техники и небольшим числом рабочих.

Каркасно-щитовые дома — одинаково удачное решение как для строительства облегченного дачного домика, таки для возведения дома постоянного проживания. Для последних толщина стен в среднем варьируется в диапазоне 140-160 мм.мм (без учета внутренних и наружных отделочных материалов). Основной размер определяется толщиной бруса внутри щита и выбором утеплителя для его заполнения.

Скептикам, которые верят мифам о том, что такие дома не держат тепло, следует знать, что толщина стен каркасно-щитового дома в диапазоне 140-160 мм.мм соответствует двухметровой кирпичной кладке. Выводы относительно теплопроводности вы можете сделать сами.

Каркасно-обшивные дома

Строительство каркасных домов по этой технологии предполагает дополнительно к несущей конструкции из бруса использование для обшивки каркаса досок толщиной в 25 мм, плит ДСП или OSB толщиной в 16-18 мм.мм. Внутренняя часть конструкции заполняется утеплителем.

В данных конструкциях основные размеры толщины несущей каркасной стены рассчитываются именно с учетом утеплителя (точнее, его коэффициента сопротивляемости теплопотере) и необходимых несущих нагрузок конструкции. Для всесезонных домов толщина таких стен с учетом обшивки с внутренней и наружной стороны может находится в диапазоне +-182-200 мм.мм.

Конструкции таких стен наиболее часто обшивают изнутри и снаружи разнообразными отделочными материалами. Для обшивки внутренней части используется гипсокартон или деревянная вагонка, для наружной — сайдинг, блок-хаус, другие фасадные материалы. Для дополнительного утепления между навесными фасадами и основной стеной также могут использоваться утеплители.

В таких вариантах толщина стен рассчитывается с учетом этих отделочных материалов и технологического расстояния, необходимого для их устройства.

Каркасно-засыпные дома

По этой технологии сегодня стали строить значительно меньше каркасных домов и используется она в основном для возведения построек хозяйственного предназначения. Хотя жилые дома тоже продолжают строить — это самая экономичная схема.

Здесь в качестве утеплителя используются опилки, керамзит или шлак. Более современный утеплитель — негорючий целлюлозный сыпучий наполнитель. Обшивают такие каркасы горбылем и, соответственно, используют внутренние и фасадные отделочные материалы.

В таких конструкциях толщина стен обычно составляет 150-200 мм.мм плюс толщина отделочных материалов.

Как и в любых конструкциях при расчете учитываются местные климатические условия и коэффициент теплопроводности.

Дома из сип-панелей

Для этого типа домов используются сип-панели. Панели изготавливают в заводских условиях и их толщина в зависимости от выбора проектного решения находится в диапазоне от 50 до 200 мм.мм.

Каркасное домостроение примечательно тем, что дома возводятся очень быстро. Построить такой дом несложно даже самому. Но для этого необходимо знать устройство каркасного дома. Если возвести по всем правилам, такой дом стоит довольно долго, а жить в нем удобно.

В условиях возведения домов в России все же пока остаются два варианта каркасных домов: летний каркасный дом и каркасный зимний дом. Последний представляет собой каркасное сооружение для постоянного проживания в нем, более подробно описано здесь. Это уже более технологичная конструкция, включающая применение современных эффективных материалов с изоляционными свойствами.

И не только! Для постоянного комфортного проживания, такой дом должен обладать правильно созданной вентиляционной системой. Более подробно о ней вы можете прочитать в этой статье.

Видео о настоящей стене каркасного дома
