Как установить встраиваемую посудомоечную машину

Наконец-то вы купили посудомойку. Но вместо того чтобы радоваться покупке, разбираетесь в том, как проходит установка встраиваемой посудомоечной машины. В этих вопросах помогает инструкция, но она общая для всех моделей, поэтому не всегда понятно в какой последовательности действовать. В статье вы узнаете, как правильно выполнить монтаж посудомойки своими руками.

Особенности встраивания ПММ

Если вы хотите сохранить единую «картину» кухни, не разделяя гарнитур для установки техники, тогда встраиваемая модель отлично подойдет. Такая посудомойка спрячется за внешним фасадом, ничем не выдавая себя.

Выбор ПММ встроенного типа сегодня особенно велик. Среди них такие марки: «Бош», «Горение», «Электролюкс», «Занусси», «Канди», Веко и другие. Различаются они не только по функционалу, но и по размерам:

полноразмерные модели выпускают шириной 60 см, высотой 80 см, глубиной 45 см;
компактные ПММ идут размером 45 см и в ширину, и в высоту.

Подобные посудомойки лучше встраивать в новый кухонный гарнитур, где для них предусмотрено место. Обычно это короба большего размера, чем машина, ведь она не должна стоять вплотную к стенам. Обязательно оставляется место для вентиляции — минимум 5 см. Задняя стена шкафа может отсутствовать либо иметь отверстия для шлангов.

Самостоятельно устанавливать встроенные ПММ достаточно просто. В комплекте идут шаблоны с разметками креплений для навешивания декоративной панели.

Если приходится отталкиваться от мебели, которая уже находится на кухне, выбирайте место вблизи коммуникаций. Идеальный вариант — справа или слева от мойки. Освободите подходящий шкаф от полок, снимите дверцу. Встройка под столешницу удобна, если машина оснащена ножками-колесиками, которые регулируются по высоте.

Нежелательно располагать посудомоечную машину возле печей, духовок или отопительных приборов.

На технику при покупке выдается гарантия, которая при неверном подключении аннулируется. Например, запрещается использовать тройники или переноски. Нельзя подключать ПММ к печной розетке. Шнур машины достаточно короткий, поэтому розетка должна располагаться на высоте 45 см от пола, к тому же иметь евростандарт, заземление, подсоединение через дифавтомат.

Как установить машину для мытья посуды: инструменты и детали

Подготовьте все необходимое, чтобы инструменты находились под рукой. Вам понадобятся:

набор шлицевых и крестовых отверток;
гаечный ключ;
пассатижи;
дрель с набором насадок;
кусачки;
уровень;
зубило;
рулетка.

Запаситесь комплектующими:

сифон;
евророзетка;
шаровой кран;
латунный тройник;

фум-лента;
дифавтомат;
прокладки и хомуты.

Подводка электричества

Если у вас не организована специальная розетка, рекомендуем вызвать специалиста для установки. Он выштробит в стене канал и проложит трехжильный медный провод, установит дифавтомат и подключит через него влагостойкую розетку.

Теперь вы готовы к дальнейшим действиям.

Подключение к водоснабжению

Подсоединяйте посудомойку к источнику холодной воды, поскольку она лучше по качеству. Тем более техника оснащена ТЭНом, который самостоятельно подогревает воду.

Внимательно прочитайте инструкцию. Возможно, для подключения вашей модели допускается только холодная вода и при подсоединении к горячей вы можете лишиться гарантии.

Рекомендуем дополнительно установить фильтр грубой очистки. Он обеспечит защиту от крупного мусора, смягчит воду, поэтому накипь не будет оседать на нагревателе.

Ход работы:

на конец трубы холодной воды наденьте тройник;
к одному выходу подключите заливной шланг, а к другому — смеситель.

Если ваш тройник не оснащен запорным краном, установите его сразу.

Обмотайте места стыков фум-лентой. Она герметизирует все соединения.

Работы с канализацией

Прежде всего устанавливается сифон с двумя отверстиями для отвода. Один послужит для подключения посудомойки, другой — стиральной машины. Также можно заменить раковину на более компактный вариант.

Проведите сливной шланг на уровне 60 см от пола. Закрепите его хомутами к мебели.
Перед тем как подсоединить конец шланга к сифону, изогните его так, чтобы вода из машины уходила в сифон.

Не хватает длины шланга? Не спешите заниматься наращиванием, лучше купите новый элемент нужной длины. Так вы избежите риска потопа.

Теперь вы знаете, как самому выполнить все работы. Осталось расположить технику по месту. Как это сделать правильно:

Подвиньте ПММ ближе к шкафу (можно сразу установить в тумбу, если так удобнее).
Подсоедините сливной шланг к сифону.
Подключите заборный шланг на место.
Задвиньте посудомойку под столешницу.
Воспользуйтесь болтами для установки фасадной части.

Работы окончены. Осталось провести тестовый запуск для проверки правильности подключения. Видео по теме вам поможет:

Как встроить посудомоечную машину в готовую кухню: правила установки и крепления

Наверх

05.07.2019

1 звезда2 звезды3 звезды4 звезды5 звезд

Выбираем место для установки и вариант расположения, делаем замеры и подключаем посудомоечную машину своими руками.

instagram @kuhnya54nsk

Оборудование должно соответствовать мебели по размерам. Фирмы-производители выпускают свою продукцию по стандартам, необходимым для того, чтобы техника идеально вписывалась в гарнитур или стенку. Конечно, стандарты бывают разными, но вариантов не так уж и много. Подобрать типовой вариант не составит труда. Для этого достаточно снять мерку с помощью рулетки. Замерить нужно ширину, глубину и высоту ниши либо пространства между соседними боковинами, если столешницей будет служить верх бытового прибора. С подсоединением к трубопроводу и канализации тоже не должно возникнуть проблем. Сделать это не сложнее, чем установить кран для раковины. Тем не менее, возникают ситуации, когда не совсем понятно, как встроить посудомоечную машину в готовую кухню. Ситуации бывают стандартными и нестандартными. Рассмотрим, какие могут быть варианты.

Как установить встраиваемую посудомоечную машину

Как выбрать место для установки

Как подобрать размеры

Варианты расположения

Подключение

Подготовка
Электропроводка
Подключение к водопроводу
Подсоединение слива к канализации

В первую очередь необходимо определить, где будет стоять агрегат. Чем ближе он будет находиться от труб с горячей и холодной водой, тем меньше придется тянуть коммуникации. Не менее важна близость к канализационной трубе. Чем ближе слив, тем больше угол наклона сливной трубы. Если он будет находиться на расстоянии нескольких метров, длины гибкой проводки может просто не хватить, а отработанная вода, содержащая пищевые отходы, будет застаиваться внутри в местах провисания.

Instagram @haecker.vrn

В подобных ситуациях обычно применяются твердые пластиковые или металлические трубы, что приводит к удорожанию установки, но это единственный способ, позволяющий избежать провисания.

Если дистанция большая, а ввод в канализацию расположен высоко, технику придется поднять на пьедестал чтобы увеличить угол наклона сливной трубы. Всех этих неприятностей можно избежать, поставив ее возле раковины.

Любое оборудование плохо переносит высокую температуру, поэтому лучше расположить его подальше от радиатора, плиты и духового шкафа. Соседство с другими бытовыми приборами не желательно, но и не опасно. Электромагнитное поле и статическое электричество не нанесут серьезного вреда двигателю и насосу, но срок их работы немного сократится.

Посудомоечная машина Electrolux

При выборе места важно учесть расположение розеток и длину провода. Как правило, она равна 1,5 м. Подключать технику с помощью удлинителя запрещено, а устанавливать новую розетку долго и сложно. Для этого придется отодвигать стенку и тянуть провод.

Штепсель нельзя закрывать наглухо. Он всегда должен находиться на виду чтобы при возгорании можно было сразу его выдернуть. Несоблюдение этого условия грозит пожаром.

Instagram @absolute72.ru

Техника
Как выбрать посудомоечную машину за 10 простых шагов

Подобрать габариты можно еще до приобретения на сайте магазина или фирмы-производителя. Они должны быть кратными высоте и ширине столешницы, а также всем параметрам ниши или шкафчика, если технику нужно спрятать за дверцей. Вместо обычной дверцы часто используется декоративная заслонка, оформленная так же, как и весь фасад.

Существует несколько типовых решений. Стандартная глубина составляет 0,55 м. При этом остается достаточно пространств чуть меньше 50 см для подводки и воздушного охлаждения. Для кухонных гарнитуров, рассчитанных на типовые квартиры, выпускаются узкие модели шириной 0,45 м. Она может варьироваться до 0,65 м. Чаще всего она составляет 0,6 м. Высота находится в пределах от 0,815 до 0,875 м. Она кратна высоте обычных столешниц.

Существуют посудомоечные машины с минимальными габаритами для встраивания. Они устанавливаются не только под столешницей. Их располагают даже в верхних модулях. Верхние шкафчики более узкие, а их глубина меньше в среднем на 15 см. В этом случае проблем со сливом не должно возникать даже на значительном расстоянии от сифона. Нужно будет только спрятать сливную трубу, подключить прибор к водопроводу и решить вопрос с электрикой. Такие приборы обладают небольшой производительностью, но зато они компактны и потребляют меньше воды и электроэнергии.

Производители кухонной мебели делают небольшой запас, добавляя по 2 мм с каждой стороны внутри модулей. Встроенная техника наоборот чуть меньше заявленных размеров. Это необходимо, чтобы она входила в приготовленную для нее нишу даже с учетом небольших неровностей.

Размеры посудомойки для встраивания — это один из важнейших критериев выбора. Если она не подходит по габаритам, лучше воздержаться от покупки и продолжить поиск.

Посудомоечная машина Weissgauff

Модуль готовой уже собранной стенки

Если планируется установка стандартного оборудования, его ширина не должна быть меньше 0,45 м. При монтаже потребуется снять все полки и убрать заднюю стенку, чтобы подвести коммуникации. Иногда требуется снять нижнюю панель. Прибор должен занимать горизонтальное положение. Его положение следует проверить по уровню и выровнять с помощью регулируемых ножек. Чтобы собрать декоративную откидную панель, используются дверцы, снятые с модуля. Ее можно сделать и на заказ. Существуют модели с передней частью, которую можно не прятать за фасадом. В этом случае схема встраивания посудомойки заметно упрощается.

Instagram @kuhni_dizant

Отдельный шкаф или тумба

Обычно его располагают перпендикулярно кухонной стенке возле раковины. Он испытывает сильную вибрацию. Чтобы модуль не перемещался по полу, его нужно зафиксировать с помощью держателей. Их крепят к стене на шурупы с дюбелями. У такого способа размещения есть преимущество. Чтобы подобраться к трубам и электрокоммуникациям, не нужно снимать столешницу или вытаскивать машину. Достаточно просто отодвинуть модуль, открутив крепежи.

instagram @kuhnya54nsk

Специально оборудованные ниши в кухонных стенках

Они уже снабжены креплениями и отверстиями для проводов и подводки. Чтобы все части фасада выглядели одинаково, ниша закрывается декоративной заслонкой. Для некоторых моделей такая заслонка не предусмотрена. Их передняя часть сама служит украшением фасада. Можно подобрать отдельно стоящую технику по уровню столешницы и поместить ее между двумя нижними модулями.

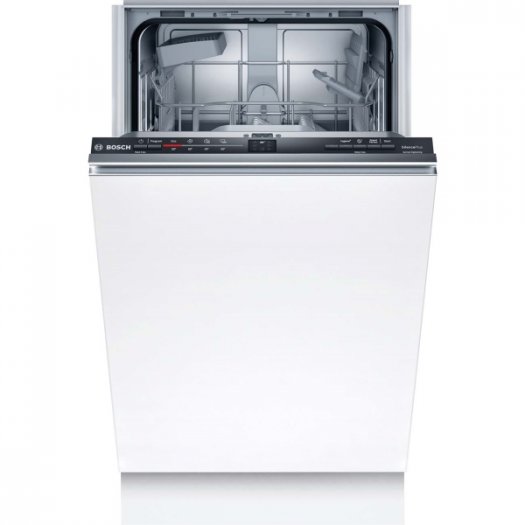

Посудомоечная машина Bosch Serie

Когда размеры подобраны, и место установки определено, можно переходить к монтажу. Как подключить встраиваемую посудомоечную машину? Работу можно выполнить своими руками, но лучше обратиться к специалистам из фирмы, занимающейся гарантийным обслуживанием. Иначе при поломке компания получит право отказать в бесплатном ремонте. Если делать все самостоятельно, необходимо полностью следовать инструкции, которая прилагается к гарантийному талону.

Instagram @art_platino

Подготовка

Сначала следует проверить, нет ли дефектов, и все ли детали на месте.

Комплект инструментов:

шланги;
прокладки;
защитный фартук, изготавливаемый, как правил, из резины;
шаблоны для декоративных накладок;
ключи для креплений.

Комплектация указана в инструкции. Список может быть гораздо шире.

Для монтажных работ потребуется:

набор отверток;
гаечные ключи;
пассатижи;
уровень чтобы поставить машину горизонтально;
рулетка;
тройной или двойной сифон для подключения к сливу под раковиной;
пакля для уплотнения стыков труб;
при необходимости розетка для влажных помещений с устройством защитного отключения и трехжильный кабель.

Посудомоечная машина Weissgauff BDW 4004 4.0

Электрика

В кухне могут использоваться только заземленные розетки с устройством защитного отключения. Располагать их следует не ниже 25 см от пола, чтобы застраховаться от короткого замыкания при затоплении.

Pixabay

Шнур имеет стандартную длину 1,5 м. Если необходима отдельная линия, для нее подойдет медный провод ВВГнг с сечением 2-2,5 мм. применять удлинители запрещено. Кабель следует прокладывать в штрабе либо закреплять его на стене хомутами. Висеть он не должен. Место подключения должно быть доступным для обзора и оперативных действий. Ничто не должно препятствовать доступу.

Работы можно проводить только при отключенном электричестве — иначе можно получить удар током.

Подключение к водопроводу

Встроенную машину можно подсоединить к крану с помощью шланга, но тогда во время ее работы невозможно будет пользоваться мойкой. Лучше использовать тройник с угловым краном. Его монтируют на стояк ХВС. Для этого воду придется перекрыть. К тройнику подключается приливной шланг, который обычно входит в комплект. Чтобы оборудование не вышло из строя, необходимо установить фильтр на воду.

Стыки металлических уплотняются паклей, льняной нитью или фум-лентой. Герметик для этого не понадобится.

Прибор не следует подключать к стояку ГВС — это приведет к его поломке.

Посудомоечная машина Gorenje

Подсоединение слива к канализации

Удобнее использовать двойной или тройной сифон под раковиной. Для спуска применяется отводной шланг, входящий в комплект, либо пластиковая трубка. Гофрированная не подходит, поскольку частицы грязи будут скапливаться в ее складках. Шланг не должен иметь заломов. Его устанавливают с перегибом, чтобы сток не попадал обратно в рабочую камеру. Для его крепления применяется металлический хомут с затяжкой. Максимальная длина — 2,5 м. Если сделать ее больше, насос не будет справляться.

Instagram @lipidea

Если монтировать слив без сифона, для врезки в канализацию можно использовать косой тройник ¾ дюйма. Чтобы сток не шел обратно, устанавливают антисифонный клапан.

Перед тем как установить встраиваемую посудомоечную машину на ее место, следует провести пробный пуск, проверив все параметры работы.

Полный алгоритм установки смотрите на видео:

Техника
Установка стиральной машины: подробная инструкция для тех, кто хочет сделать все своими руками

Материал подготовил

Артем Филимонов

Своими руками

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Как установить посудомоечную машину за 4 простых шага (сделай сам)

Обновлено: 27 ноября 2018 г.

Наши специалисты расскажут, как избежать самых распространенных ошибок при замене и установке посудомоечной машины.

Следующий проект›

Семейный мастер на все руки

В этом пошаговом руководстве показано, как вытащить старую посудомоечную машину, вставить новую и выполнить новые соединения воды, слива и электричества. Все, что для этого потребуется, — это несколько основных инструментов и несколько часов вашего времени.

от экспертов по DIY в журнале Family Candyman

Время
Сложность
Стоимость

. Замена посудомоечной машины

В большинстве случаев вам не потребуются специальные инструменты или навыки для замены или установки посудомоечной машины. Большинство посудомоечных машин имеют ширину 24 дюйма, поэтому вам не придется переделывать шкафы, чтобы установить новый. (Если вы меняете размеры, вам придется переделывать шкафы. Это требует более продвинутых столярных навыков, которые мы не будем здесь показывать.)

Вы можете обнаружить, что дополнительные слои пола увеличили высоту пола перед старой посудомоечной машиной. Это может затруднить демонтаж старой посудомоечной машины и установку новой. В некоторых случаях вам придется либо ослабить столешницу, либо снять напольное покрытие, когда вы научитесь подключать посудомоечную машину. Подумайте о том, чтобы проконсультироваться с профессиональным установщиком, если вы не уверены в наилучшей стратегии.

Возьмите одеяло, старый ковер или картон, чтобы защитить пол, пока вы будете убирать посудомоечную машину. Возьмите два разводных ключа, отвертку, рулетку, плоскогубцы и уровень. Вам также понадобится неглубокая кастрюля, ведро, губка и тряпка для сбора воды, которая будет стекать из линий, когда вы их отсоедините.

Выключите питание посудомоечной машины на главной панели или отключите ее от сети под раковиной. Также перекройте воду в посудомоечную машину ближайшим запорным краном, обычно это кран горячей воды под раковиной. Или отключить его на водонагревателе. Подумайте о том, чтобы снять дверцы шкафа с основания раковины, чтобы упростить отсоединение сливных линий, когда вы приступите к подключению посудомоечной машины.

Шаг 2: Отсоедините электрический кабель и водопровод

Фото 1: Снимите переднюю панель

Выключите питание, снимите переднюю панель и с помощью тестера напряжения убедитесь, что питание отключено. Отсоедините провода и вытащите кабель из коробки. Подключение посудомоечной машины будет позже.

Фото 2: Отключите подачу воды

Снимите гайку компрессионного фитинга с линии подачи воды (вода отключена). Обратите внимание, в какую сторону указывает колено под углом 90 градусов, а затем отвинтите его.

Фото 3: Отсоедините слив

Сдвиньте сливную трубку посудомоечной машины с впускного патрубка на сливе раковины. Слейте его в ведро. Выверните винты, которыми посудомоечная машина крепится к столешнице.

Фото 4: Вытяните посудомоечную машину

Опустите посудомоечную машину и подложите картон под ножки. Затем аккуратно поднимите и выдвиньте посудомоечную машину. Вытяните дренажную трубку через боковую стенку шкафа.

Водяные и электрические соединения находятся под посудомоечной машиной, за нижней передней панелью, которую необходимо отвинтить (Фото 1). Всегда проверяйте с помощью детектора напряжения, чтобы убедиться, что питание отключено. Когда вы вынимаете электрический провод из коробки, оставьте кабельный зажим и снова используйте его в новой посудомоечной машине (Фото 12). Иногда посудомоечные машины подключаются с помощью штепсельной вилки, а не «жесткой проводки», как показано на наших фотографиях. Если это так, отсоедините шнур и снова используйте его в новой посудомоечной машине. Если он в плохом состоянии, купите новый у продавца бытовой техники.

Обычно трубопровод подачи воды представляет собой гибкую медную или оплетку из нержавеющей стали. В любом случае снимите гайку, крепящую его к 90-градусному фитингу посудомоечной машины (фото 2). Пока гайка и кольцо находятся в хорошем состоянии (без зазубрин и выбоин; фото 11), оставьте их на линии для последующего повторного использования. Вы можете немного согнуть медную линию, но будьте осторожны, чтобы не перекрутить линию. Если вы это сделаете, вам придется заменить его. Гибкие линии из нержавеющей стали являются хорошей заменой. Они доступны в хозяйственном магазине или домашнем центре. Убедитесь, что вы покупаете их достаточно долго и с фурнитурой, которая соответствует старой.

Снимите 90-градусный фитинг для использования с новой посудомоечной машиной. Важно ориентировать его точно в том же направлении на новой машине, чтобы линия подачи воды входила прямо в него. В противном случае вы можете перегнуть линию.

Вытрите губкой всю стоячую воду внутри посудомоечной машины, прежде чем отсоединять сливную линию под раковиной. Это гибкий шланг, который крепится к впускному патрубку на сливе раковины или измельчителе мусора (фото 3). Когда вы будете выдвигать старую посудомоечную машину, вам придется одновременно просунуть сливной шланг обратно через отверстие в тумбе раковины. Держите под рукой тряпку, чтобы вытирать воду, которая вытечет из линии.

Опустив посудомоечную машину, вы получите больше места для ее выдвижения. Скорее всего, регулировочные ножки будет трудно поворачивать, но капля проникающего масла на резьбу может облегчить эту задачу. Если вам нужен больший зазор, отрежьте ножки ножовкой и выверните винт. Затем обязательно подложите под них картон или ковер, чтобы не испачкать пол, когда будете вытаскивать посудомоечную машину.

Шаг 3. Установка посудомоечной машины: Подготовка новой посудомоечной машины

Фото 5: Прикрутите водяной клапан

Чтобы установить посудомоечную машину, дважды оберните 90-градусный фитинг тефлоновой лентой и ввинтите его в новый водяной клапан. Затяните его, направляя локоть, как на старой машине.

Фото 6: Присоедините сливную линию

Вставьте новую сливную линию посудомоечной машины в нижний шкаф раковины. Закрепите его выше, чем впускной патрубок на сливе раковины или измельчителе мусора. Наденьте его и затяните зажим.

Фото 7: Регулировка ножек посудомоечной машины

Положите линию подачи воды, слив и электрические линии посудомоечной машины на пол. Измерьте высоту проема, затем отрегулируйте колеса и ножки в соответствии с инструкцией.

Чтобы узнать, как установить посудомоечную машину, распакуйте новую посудомоечную машину в соответствии с инструкциями на коробке. После распаковки вы найдете руководства и инструкции по установке посудомоечной машины о том, как установить посудомоечную машину внутри посудомоечной машины. Просмотрите, как установить посудомоечную машину, прежде чем продолжить; инструкции могут немного отличаться от деталей, которые мы показываем.

Опрокиньте посудомоечную машину на заднюю часть и прикрепите 90-градусный фитинг (Фото 5). Не используйте повторно старый сливной шланг; посудомоечная машина придет с новой. Чтобы засоры из раковины не затопили посудомоечную машину, обязательно протяните гибкую сливную линию до самого дна столешницы (фото 6). Некоторые правила сантехники требуют наличия специального воздушного зазора в дренажной линии. Позвоните своему местному инспектору сантехники, чтобы узнать правила установки посудомоечной машины.

В руководстве рассказывается, как заменить посудомоечную машину и отрегулировать регулировочные ножки и/или колеса в соответствии с высотой проема. Легче всего установить их, прежде чем ставить в посудомоечную машину. Внесите небольшие коррективы после установки посудомоечной машины. Но если пол вашей кухни застроен (выше места, где находится посудомоечная машина), вам придется отрегулировать ножки после того, как вы вставите ее в отверстие. Если ваша посудомоечная машина оснащена задними колесами без регуляторов сзади, возможно, вам придется установить прокладки (Фото 7), чтобы поднять спинку на высоту чистого пола. Прикрепите их к полу, чтобы они не расшатывались во время работы посудомоечной машины.

Шаг 4: Как подключить посудомоечную машину и снова подсоединить ее

Фото 8.

Вставьте новую посудомоечную машину в

Чтобы установить посудомоечную машину, возьмитесь за боковые стороны посудомоечной машины, слегка приподнимите и перекатите ее в открытие. Защитите кухонный пол брезентом или картоном.

Фото 9: Выравнивание посудомоечной машины

Сдвиньте посудомоечную машину назад, пока она не окажется вровень со шкафчиками. Расположение может немного отличаться в зависимости от стиля посудомоечной машины и стиля ваших шкафов.

Фото 10: Выравнивание посудомоечной машины

Регулируйте выравнивающие ножки с помощью гаечного ключа, пока посудомоечная машина не станет ровной (из стороны в сторону) и вертикально (вверх и вниз).

Фото 11. Подсоединение линии подачи воды для мытья посуды

Выровняйте линию подачи воды для посудомоечной машины так, чтобы она входила прямо в фитинг под углом 90 градусов. Навинтите компрессионную гайку (тефлоновая лента не нужна) и затяните гаечным ключом.

Фото 12: Завершите слив и электрические соединения

Закрепите сливной шланг посудомоечной машины на посудомоечной машине. Затем зажмите электрические провода и соедините их. Наконец, прикрутите посудомоечную машину к нижней части столешницы.

Чтобы узнать, как установить посудомоечную машину, вставьте новую посудомоечную машину (Фото 8), держа ее за боковые стороны, чтобы не повредить переднюю панель. Установите посудомоечную машину в положение, указанное на фото 9 и 10. Но пока не закрепляйте ее на столешнице. Подождите, пока вы не сделаете все подключения и настройки.

Установка посудомоечной машины включает в себя подключение медного водопровода во избежание протечек. Секрет в том, чтобы выровнять его так, чтобы он скользил прямо в резьбовую часть колена (фото 11). Если он взведен в одну сторону, компрессионная гайка не будет навинчиваться справа, и она будет протекать. При необходимости слегка поверните колено посудомоечной машины с помощью гаечного ключа, чтобы выровнять его, или осторожно согните медные провода на расстоянии от 8 до 12 дюймов от конца.

Подключив линию подачи воды для посудомоечной машины, электрический кабель и слив, снова включите электропитание и воду и проверьте, нет ли утечек. Еще раз проверьте расположение, затем привинтите посудомоечную машину к столешнице (некоторые винты прикрутите к стенкам шкафа). Если ваша столешница изготовлена из синтетического материала или камня, а старые отверстия не совпадают, следуйте инструкциям, приведенным в руководстве по установке посудомоечной машины.

Осторожно

Если у вас алюминиевая проводка, вызовите лицензированного электрика, который имеет право работать с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Необходимые инструменты для этого проекта по установке посудомоечной машины

Подготовьте необходимые инструменты для этого самостоятельного проекта по установке новой посудомоечной машины перед началом работы — вы сэкономите время и нервы.

Отвертка 4-в-1
Разводной ключ
Уровень
Плоскогубцы
Тестер напряжения

заранее подготовив все материалы. Вот список.

Водопровод в оплетке из нержавеющей стали (дополнительно)
Тефлоновая лента

Первоначально опубликовано: 27 ноября 2018 г.

Как установить и подключить новую посудомоечную машину

По

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 05.10.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Когда вы покупаете новую посудомоечную машину в специализированном магазине, цена часто включает в себя доставку бригадой, выполняющей подключение, и может даже включать вывоз старой посудомоечной машины. Но если вы покупаете посудомоечную машину в крупном центре обустройства дома или в интернет-магазине, подключение посудомоечной машины обычно не входит в стоимость — или это может стоить вам существенной дополнительной платы.

К счастью, подключить посудомоечную машину самостоятельно – это довольно просто, если старая посудомоечная машина снята.

Для подключения новой посудомоечной машины требуется три соединения: подключение шнура питания, подключение к водопроводу и подключение к сливной линии. Домашние мастера могут сделать все это, если они понимают, что требуется.

Подключение питания может быть самым сложным, особенно если у вас нет опыта работы с электропроводкой. Посудомоечные машины могут быть «жестко подключены» с помощью кабеля цепи NM, который подключается непосредственно к соединительной коробке на посудомоечной машине; или, что чаще, они могут использовать стандартный шнур прибора, который подключается к сетевой розетке. В любом случае, электрические нормы требуют, чтобы посудомоечная машина обслуживалась отдельной выделенной цепью, и если ваша не подключена таким образом, вы можете установить новую цепь одновременно с заменой посудомоечной машины. С 2020 года код NEC также требует, чтобы посудомоечные машины имели защиту GFCI. Даже там, где это не требуется, это лучшая стратегия, поскольку упрощает отключение устройства, если в будущем потребуется его обслуживание.

Нет никаких причин, по которым вы не можете подключить посудомоечную машину самостоятельно. Как проводные соединения, так и соединения шнура устройства выполняются одинаково, при этом проводные соединения выполняются внутри панели доступа в основании устройства.

Соединение подачи воды — это простое соединение одного конца плетеной стальной трубы подачи воды с клапаном подачи воды на посудомоечной машине, а другого конца — с запорным клапаном на трубе подачи горячей воды. Эта подводящая трубка на самом деле является не чем иным, как более длинной версией того же типа подводящих трубок, которые питают смесители раковины и туалеты, поэтому, если вы работали с этими сантехническими приборами, у вас не возникнет проблем с подключением посудомоечной машины. Для подключения трубы подачи воды к посудомоечной машине обычно требуется прикрепить специальный латунный фитинг, известный как 9.0208 посудомоечная машина 90 — колено под углом 90 градусов, позволяющее легко подсоединить подающую трубку к посудомоечной машине. Этот фитинг обычно входит в соединительный комплект, в который также входит стальная подводящая трубка в оплетке.

Подсоединение сливного шланга к посудомоечной машине — не менее простая сантехническая работа. Сливной шланг подсоединяется к сливному люку под раковиной; на пути к сифону он либо закручивается петлей к нижней стороне столешницы под раковиной, либо прикрепляется к фитингу с воздушным зазором. Правильный способ сделать это зависит от требований кодекса в вашем регионе, но любой метод предназначен для предотвращения попадания грязных сточных вод обратно в посудомоечную машину. Когда сливной шланг скручивается обратно вниз, он присоединяется либо к ниппелю на мусоросборнике, либо непосредственно к ниппелю на сливном патрубке раковины.

Оборудование/инструменты

Отвертки
Плоскогубцы или разводной ключ
Дрель и сверло (при необходимости)

Материалы

Комплект разъемов для посудомоечной машины
Соединение труб
Шнур электроприбора
Соединители проводов (проводные гайки)

Ель / Кевин Норрис

Подсоедините электрический шнур
Большинство рабочих частей — как электрические, так и водопроводные — расположены за панелью доступа, расположенной в передней нижней части посудомоечной машины. Хотя эти соединения можно выполнить, присев или лёжа на полу, большинству людей проще всего аккуратно положить посудомоечную машину на спину, чтобы снять панель доступа и выполнить предварительные соединения.
Начните с снятия нижней панели доступа на посудомоечной машине. Визуально определите соединительные фитинги шнура питания, электромагнитный клапан подачи воды и сливной фитинг.
Наконечник
Если в боковой части основного шкафа еще не просверлены отверстия для доступа, вам потребуется сделать это, чтобы провести шнур питания к розетке, а сливной шланг к мусоросборнику или сливу раковины.
Снимите крышку на корпусе разъема проводов. Проденьте шнур питания в корпус и соедините три провода: зеленый провод от шнура прибора к зеленому винту заземления, белый нейтральный провод к белому проводу посудомоечной машины и черный провод «горячий провод» к черному проводу посудомоечной машины. Эти соединения обычно выполняются с помощью накручиваемых соединителей проводов (проводных гаек), но некоторые устройства могут иметь другие методы соединения проводов. Замените крышку на корпусе проводного соединения.
Ель / Кевин Норрис
Подключить водопровод
В комплект подключения вашей посудомоечной машины входит посудомоечная машина 90, которая будет использоваться для подключения подачи воды к посудомоечной машине. Установка посудомоечной машины 90 — это первый шаг к подключению воды к вашей посудомоечной машине.
Найдите впускной патрубок для воды на электромагнитном клапане. Нанесите немного герметика для соединения труб на резьбу фитинга посудомоечной машины 90, затем накрутите его на электромагнитный клапан. Полностью затяните вручную, затем затяните еще на 1/4 оборота плоскогубцами или разводным ключом.
Ель / Кевин Норрис
Подсоедините линию подачи воды
В комплект разъема для посудомоечной машины также входит трубка для подачи воды из стальной оплетки. Навинтите накидную гайку подающей трубки на фитинг посудомоечной машины 90 и затяните плоскогубцами или разводным ключом. Это компрессионный фитинг, для которого не требуется герметик для соединения труб. Будьте осторожны, не затягивайте слишком сильно, так как можно сорвать резьбу.
Ель / Кевин Норрис
Размещение посудомоечной машины
Переверните посудомоечную машину правой стороной вверх. Задвиньте посудомоечную машину на место под кухонной стойкой, пропустив шнур питания, трубку подачи воды и сливной шланг через отверстия в боковой стенке шкафа. Выровняйте прибор по центру отверстия, не отодвигая его слишком далеко назад.
Используйте регулируемые ножки, чтобы поднять и выровнять посудомоечную машину, следуя инструкциям производителя. При необходимости ножки можно открутить плоскогубцами, чтобы поднять посудомоечную машину на высоту стойки и выровнять ее.
Ель / Кевин Норрис
Закрепите посудомоечную машину
Когда вас устраивает размещение посудомоечной машины, вы можете закрепить ее на месте. Откройте дверцу посудомоечной машины, чтобы получить доступ к монтажным кронштейнам. Используйте прилагаемые винты, чтобы прикрепить кронштейны к раме шкафа под выступом стойки.
Ель / Кевин Норрис
Подсоедините трубку подачи воды
Подсоедините конец трубы подачи воды к запорному крану подачи воды под кухонной мойкой. (В новой установке может потребоваться установить этот запорный клапан на трубу горячей воды.)
Включите запорный вентиль и убедитесь в отсутствии утечек. Также загляните под посудомоечную машину, чтобы проверить, нет ли утечек на другом конце трубы подачи, где она соединяется с фитингом посудомоечной машины 90. Если вы заметили утечки в любом месте, слегка затяните фитинги.
Ель / Кевин Норрис
Подсоедините сливной шланг
Резиновый сливной шланг обычно уже подключен к посудомоечной машине. Если нет, его можно прикрепить с помощью хомута.
Существует несколько возможных конфигураций сливного шланга в зависимости от конфигурации вашей раковины и требований местного законодательства:
Смотреть сейчас: 4 метода подключения слива посудомоечной машины
- Сливной шланг посудомоечной машины можно присоединить к штуцеру воздушного зазора, установленному на столешнице или столешнице раковины. Этот фитинг подает воздух в сливной шланг, чтобы предотвратить попадание сточных вод обратно в посудомоечную машину. От воздушного зазора второй шланг идет либо к ниппелю на мусоросборнике, либо к боковому ниппелю на патрубке слива раковины. Шланг от посудомоечной машины обычно крепится к воздушному зазору с помощью пружинного хомута, а шланг соединяется с измельчителем мусора с помощью хомута.
- Сливной шланг посудомоечной машины можно закрепить петлей и закрепить на нижней стороне столешницы, а затем опустить вниз, чтобы соединиться с ниппелем на мусоросборнике или с патрубком слива раковины. Эта «высокая петля» выполняет ту же функцию, что и воздушный зазор, — предотвращает попадание грязной воды обратно в посудомоечную машину. Однако местные правила могут не разрешать этот метод.
Ель / Кевин Норрис
Проверка посудомоечной машины
Подключите электрический шнур посудомоечной машины. Прежде чем положить лицевую панель на переднюю часть посудомоечной машины, проверьте ее, запустив посудомоечную машину в течение полного цикла. Убедитесь, что поступает свежая вода и что сливная вода течет правильно, без утечек в любом из соединений.
