монтаж, установка, укладка ИК пленочного пола, инфракрасная пленка на фото и видео

Содержание:

В чем преимущества инфракрасных полов
Принцип работы пленочного инфракрасного пола
Укладка пленочного теплого пола под ламинат
Предварительная подготовка основы
Укладка нагревательной пленки
Подключение к электросети

Ламинат является весьма востребованным видом напольных покрытий в силу своих характеристик, таких как долговечность, эстетичность, удобство, а также невысокая стоимость. Однако такое покрытие не обладает должным уровнем теплоизоляции, то есть, при укладке на холодный бетон без слоя утеплителя, ламинированный пол приобретет такую же низкую температуру.

Чтобы сделать покрытие теплым на ощупь, можно уложить ИК пол под ламинат. О том, что это такое, и какова методика его монтажа, расскажем дальше в материале.

Прежде всего, отметим, что установка теплого пола под ламинат вполне по силам обычному мужчине, хотя и необходимо учитывать некоторые нюансы и рекомендации.

В чем преимущества инфракрасных полов

Ламинированные панели с их теплопроводностью просто созданы для укладки под них дополнительной системы отопления. Оптимальным решением в данном случае будет теплый пол – пленка под ламинат. Никакой другой вид обогрева – водяные трубы, электрические нагревательные маты или кабели, не будет столь удачным вариантом.

Инфракрасная пленка под ламинат имеет следующие отличия от других типов отопления:

1. Возможность плавной регулировки температурного режима. Ламинат очень чувствителен к сильным колебаниям температуры, так что со временем он может деформироваться, начать скрипеть, между ламелями возникнут щели. В случае с водяным отоплением, его нагрев можно проконтролировать только, если оно автономное и оснащено терморегулятором. Однако такая система еще и требует заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и выполнимо в помещении.
2. Нет необходимости в дополнительной стяжке. ИК теплый пол под ламинат не нуждается в заливке дополнительной стяжки. А вот другие теплые полы электрического типа, как нагревательные маты или греющие кабели, основаны на принципах резистентности, поэтому нуждаются в заливке стяжки. Кроме того, эти разновидности отопления прогревают поверхность неравномерно.

Инфракрасный пленочный пол очень хорошо подходит для укладки под ламинат. Его толщина – меньше 1 мм, поэтому никакого ощутимого воздействия на уровень напольного покрытия он не оказывает. Кроме того, укладка инфракрасного пола под ламинат производится существенно быстрее и легче, ведь нет необходимости в дополнительных затратах времени и средств на заливку стяжки.

Прогрев помещения происходит за счет инфракрасных тепловых волн длиной 5-20 микрон, повышающих температуру воздуха и всех, находящихся в помещении, предметов.

Преимущества пленочного теплого пола:

• равномерное распределение тепла по всему помещению;
• эффективность обогрева, а также энергосбережение инфракрасных систем обогрева – выше на 30 % по сравнению с резистивными теплыми полами;
• температура нагрева пленки не превышает 30-40 ^оС, что не вредит ламинированным панелям;
• плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный прогрев помещения;
• быстрое начало нагревания помещения;
• удобство установки, демонтажа и перемещения, а также долговечность системы обогрева – достигает нескольких десятков лет;
• не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя антиаллергическому эффекту.

Единственный недостаток, которым обладает инфракрасный теплый пол под ламинат – его высокая первоначальная стоимость, которая, тем не менее, окупается в течение пары лет использования.

Принцип работы пленочного инфракрасного пола

Работа инфракрасного теплого пола основана на пленочных нагревателях. Они представляют собой расположенные с минимальными промежутками полосы карбоновой пасты, впаянные между двумя слоями пленки из полиэстера. При подаче напряжения на эти стержни, они начинают излучать ИК-волны.

Подключение карбоновых элементов к питанию происходит посредством медных шин с посеребренными контактами. При этом все полоски и отдельные отрезки пленочного пола подключаются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускаются шириной в 50 см или 1 м, причем разнится также и длина рулонов. Выбор размеров нагревательной пленки зависит от параметров помещения. При необходимости пленку можно разрезать по длине по специальным линиям, расположенным через каждые 25,7 см. В любых других местах кроить пленку нельзя.

Инфракрасная нагревательная пленка выпускается с удельной мощностью в 150, 220 и 440 Вт/м

2. Данные показатели учитывают при расчете нагрузки на электросеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используют пленку мощностью 150 Вт/м², которая способна нагреваться до 40-45 ^оС, поскольку больший нагрев нежелателен для данного покрытия.

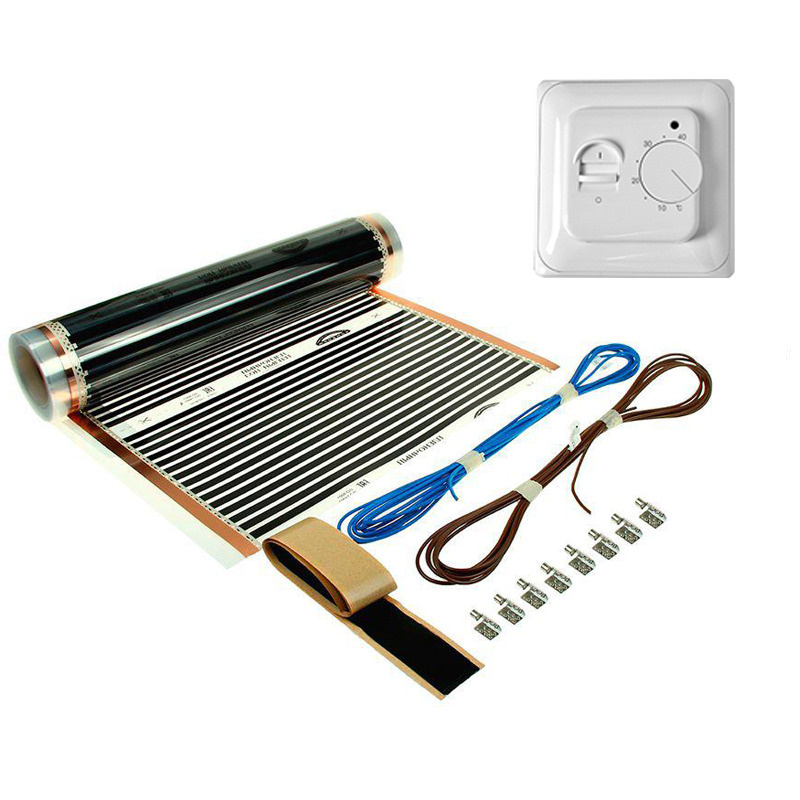

Термодатчик и кабель для контроля температуры, набор клемм для подключения пленки к сети, изоляция и коммутирующие провода, поставляются в комплекте с теплым полом. Отдельно приобретают терморегуляторы, которые устанавливают в каждой комнате, в местах, где к ним есть удобный доступ. Терморегулятор соединяют с электросетью, и от него расходятся кабели питания пленочного пола.

Укладка пленочного теплого пола под ламинат

Прежде чем начинать монтаж инфракрасного теплого пола под ламинат, следует составить схему расположения нагревательных элементов и проводки в помещении.

Вначале определяют место крепления регулятора температуры, к которому будут примыкать все кабели проводки. Наружную часть кабеля, подключаемую непосредственно к терморегулятору, можно провести по гофротрубке и скрыть в штробе в толще стены, либо оставить снаружи, прикрыв защитным коробом.

На схему необходимо нанести разметку укладки пленочных элементов, учитывая все предосторожности и ограничения. При этом важно учесть, что на поверхности нагревательной пленки нанесена разметка, по которой можно производить ее раскрой.

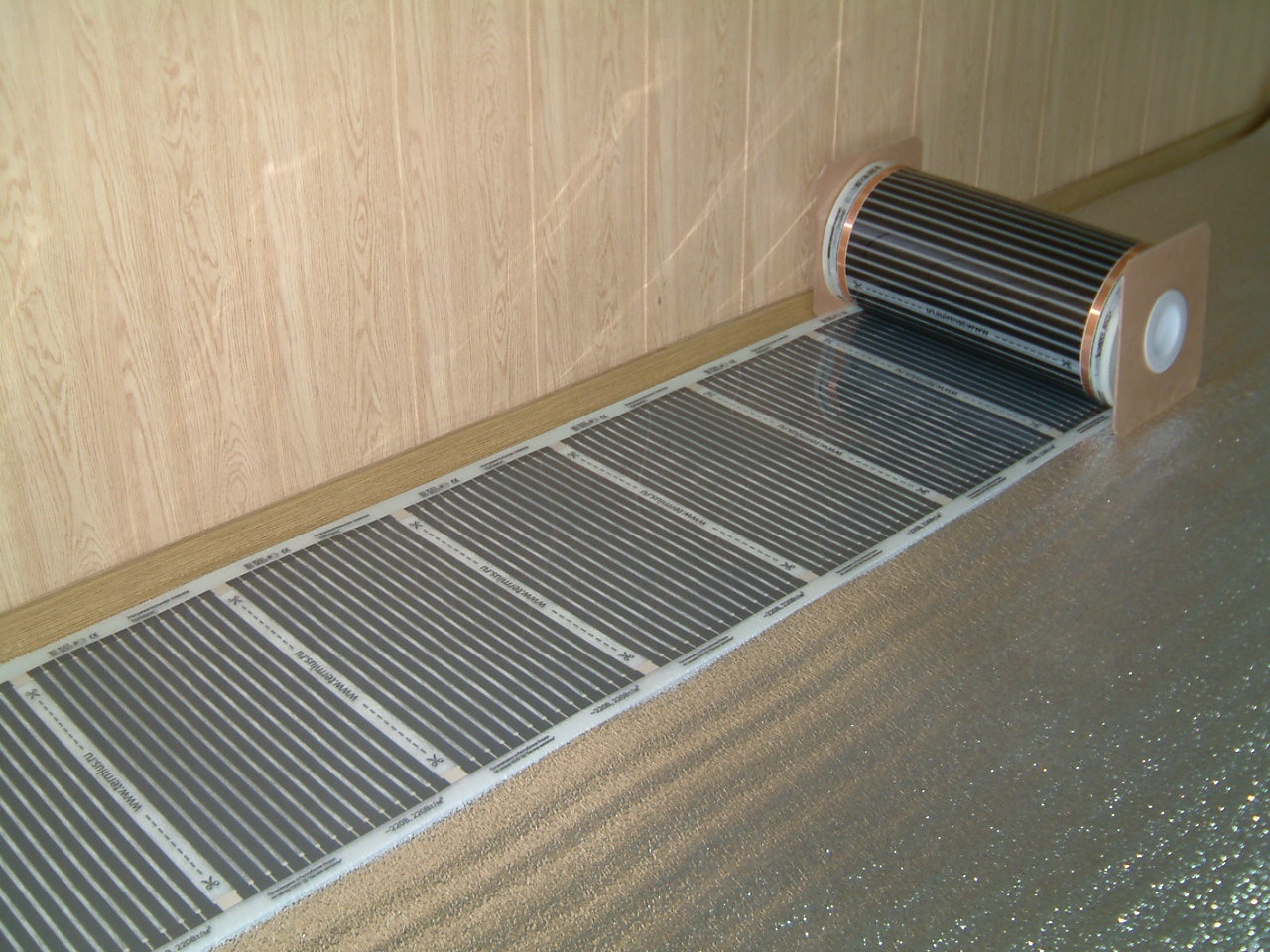

Рулон с пленкой лучше раскатывать вдоль комнаты, чтобы избежать излишних разрезов и соединений. Расстояние от нагревательной пленки до прочих отопительных приборов и стен должно составлять не менее 25-30 см. Читайте также: «Как уложить пленочный теплый пол под ламинат».

Не стоит укладывать термопленку в местах, где расположена мебель, поскольку нагревательные элементы будут перегреваться, тратить излишнюю энергию, и могут даже выйти из строя. Не говоря уже о самой мебели, которая также может пострадать.

Размещать соседние отрезки пленки нужно на расстоянии 5 см, не допуская их нахлестов или пересечения.

Как правило, оптимальной считается укладка инфракрасного теплого пола под ламинат на участке в 40-60 % от общей площади комнаты.

Последним этапом составления схемы является нанесение метода подключения. Способов подключения может быть два. В некоторых случаях допускается подключение кабеля к пленочным элементам только с одной стороны (прочитайте также: «Как сделать теплый пол под ламинат своими руками – советы из опыта»).

В другом варианте, «нулевой» и «фазный» кабели крепятся с противоположных сторон пленки, во избежание их пересечения. Такой способ подключения требует внимательности, чтобы не спровоцировать короткое замыкание.

Термодатчик располагают примерно по центру уложенных пленочных элементов таким образом, чтобы длины его кабеля хватило для подсоединения к терморегулятору.

Когда все нюансы учтены на схеме, можно приступать непосредственно к укладке пола.

Предварительная подготовка основы

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Если предполагается монтаж инфракрасного пола под ламинат на бетонную основу, то она должна быть соответствующим образом подготовлена – выровнена, укреплена, прогрунтована и обеспылена. Далее переходят к подготовке ее под укладку пленочных элементов.

Стяжку избавляют от пыли, грязи и любых микрочастиц с помощью пылесоса.

Под нагревательные элементы, с целью экономии электричества, укладывают термоизолирующую фольгированную подложку. Толщина этого слоя составляет 2-3 мм.

Укладка фольгированного слоя производится металлизированной стороной наружу. К полу такая подложка крепится двухсторонним скотчем, а швы между полотнами проклеиваются клейкой лентой.

Толщина подложки позволяет замаскировать в ней все коммуникационные кабели, клеммы, термодатчик, чтобы они не выходили за общий уровень теплого пола при укладке ламинированных панелей.

Укладка нагревательной пленки

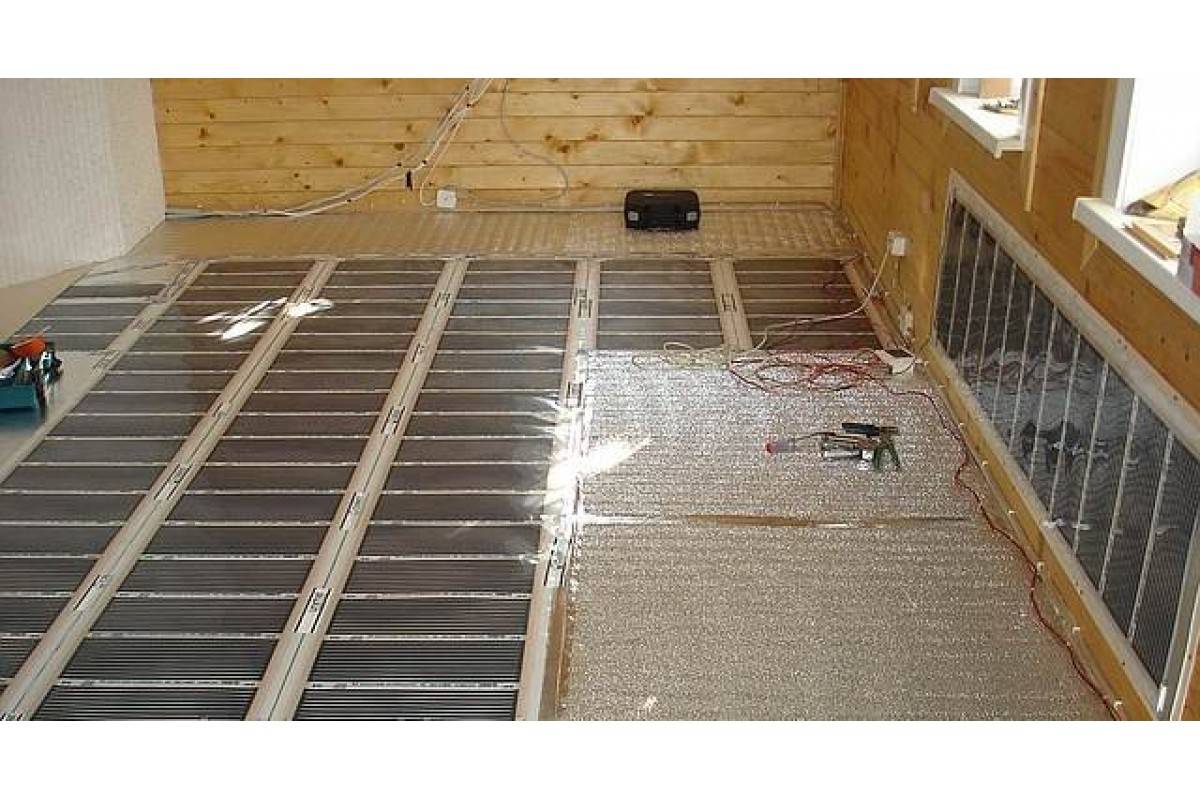

Согласно подготовленной заранее схеме производят раскрой и раскладку по площади комнаты нагревательной пленки. Разрезая пленку и перемещаясь по ней после укладки, следует быть аккуратными, чтобы не повредить токопроводящие и излучающие сегменты. Если это произошло, бракованный участок следует изъять.

По линии среза следует заизолировать все оголенные контакты, которые не понадобятся для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.

Располагать отрезки пленки следует медными элементами вниз. При этом зафиксировать положение нагревательных элементов относительно друг друга и на подложке можно с помощью скотча.

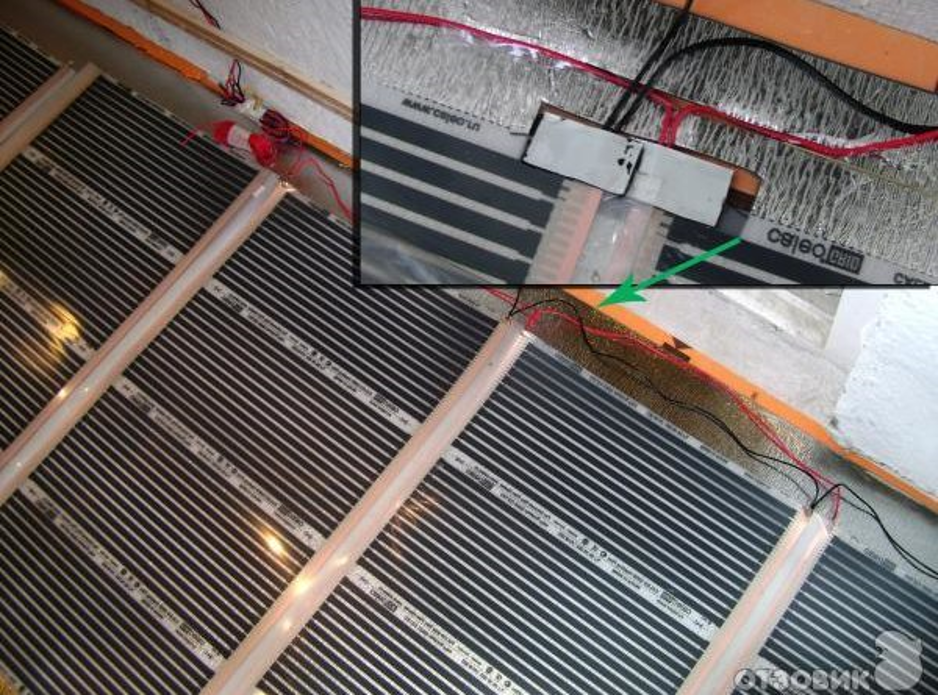

Клипсы-клеммы вставляют в специальные зазоры в пленке, а выступающие части утапливают в толще подложки. После этого клипсы обжимают для последующего подключения нагревательного элемента к кабелю питания.

Разложив кабель согласно схеме, зачищаются концы и коммутируются с клеммами, после чего производится их обжимка.

При укладке нагревательных элементов важно не забыть о термодатчике. Располагают его под термопленкой, примерно в центре полотна таким образом, чтобы его рабочий элемент приходился на излучающую темную полосу. Зафиксировать датчик можно битумной лентой, поставляющейся в комплекте с пленочным полом.

Кроме того, после коммутации проводов в клеммах, их также следует заизолировать битумной изолентой. Ее крепят поверх и снизу клеммы, совмещая края между собой, чтобы добиться полной герметичности соединения.

После подключения проводки к пленочному полу, все кабели с узлами соединения прячут в изолирующей подложке, сделав в ней прорезы, после чего закрепляются скотчем.

Подключение к электросети

Когда все работы по монтажу закончены, можно произвести подключение системы к электросети и тестовый запуск, для контроля ее работоспособности.

Все кабели питания нагревательных элементов пола протягивают к терморегулятору, предварительно установленному в стене. В случаях, когда отдельные участки теплого пола запитываются отдельными кабелями, их стоит подключать с помощью соединителей, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя производить скрутку проводов отдельных линий, поскольку этот снизит качество коммутации и может привести к перегреву и искрению проводки.

Если вы не обладаете достаточными теоретическими знаниями для работы с электрохозяйством, лучше проконсультироваться со специалистом. Он подскажет, какой мощности автомат следует установить для теплого пола, а также проконсультирует относительно подводки силового кабеля к терморегулятору. При этом подключать систему инфракрасного теплого пола к обычной розетке запрещено.

Чтобы защитить электросеть от перенапряжения и обеспечить безопасность пользователей, теплый пол к сети подключают через УЗО.

После завершения всех работ по подключению теплого пола к электросети, проводят повторную тщательную проверку ее правильности согласно схеме. После этого выполняют тестовый запуск системы обогрева. Если все работает и нигде не обнаружено проблем, можно переходить к укладке ламината.

Поверх инфракрасного пленочного теплого пола в обязательном порядке укладывают слой гидроизоляции. Это может быть либо плотный полиэтилен, либо специальная подложка под ламинат, поставляемая в комплекте с ним. Пленка настилается с нахлестом между соседними полотнами в 15-20 см, после чего швы герметизируют скотчем. Этот шаг послужит защитой нагревательных элементов в случае непредвиденного попадания воды на ламинат.

Дальнейшая укладка ламината производится согласно инструкциям производителя с учетом нюансов, характерных для монтажа данного покрытия.

Когда все работы завершены, можно выставить комфортную для вас температуру и приятно проводить время в тепле и уюте.

Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый пол под ламинат не требует заливки бетонной стяжки. После монтажа высота пола остается на прежнем уровне. Система не создает дополнительной нагрузки на перекрытия. Риск короткого замыкания исключен, когда элементы подсоединены по правилам.

Этапы монтажа инфракрасного пола

Пленочный теплый пол под ламинат можно уложить самостоятельно. В комплекте поставки есть все для монтажа: нагревательные элементы, клеммы, терморегуляторы и термодатчики, кабели и лента для изоляции.

Разработка схемы

До начала монтажа вы должны представлять планировку комнаты. Нельзя размещать мебель над нагревательными элементами. Это приводит к нарушению терморегуляции комнаты, перегреву инфракрасной пленки.

• Нагревательные элементы должны покрывать 60-70% площади пола.
• Нельзя размещать элементы ближе 20-30 см к стенам и батареям.
• Раскатывайте рулоны параллельно длинной стене комнаты.
• Расстояние между листами должно быть равно 0,5 см.
• Провода не должны перекручиваться и пересекаться.

Терморегулятор должен находиться на высоте более 50 см от пола. Ведущие к полу провода можно спрятать в штробы или настенный кабель-канал. Установите термодатчик на расстоянии 50 см от стены. Желательно расположить его в прохладной зоне комнаты.

Подготовка поверхности

Укладывать инфракрасный пол под ламинат можно только на чистую и ровную поверхность. Если поверхность неровная, потребуется стяжка и грунтовка. Но если пол ровный, можно обойтись без стяжки и сразу приступить к укладке. До начала работы нужно сделать тщательную уборку, очистить пол от пыли и мусора.

Застелите пол фольгированной подложкой. Она будет отражать инфракрасные лучи и направлять вверх. Листы укладывается вплотную друг к другу и крепятся скотчем. В листах нужно подготовить пазы для монтажа элементов электроцепи.

Монтаж излучателей

Пленочные теплые полы под ламинат укладываются блестящей стороной вниз. Пленка крепится к подложке обычным скотчем. Неиспользуемые разрезы изолируются битумной лентой. Поместите ее с двух сторон разреза и зажмите. Термодатчик устанавливается по центру излучающей полосы и крепится битумной лентой.

Коммутация элементов

Для подключения используются клеммы-клипсы или клеммы-заклепки. Разместите части клеммы с двух сторон шины. Уложите кабель в подготовленный паз. Зачистите концы кабеля от изоляции на 1 см, поместите их внутрь клеммы. Надежно зафиксируйте ее плоскогубцами. Заизолируйте место соединения. Повторите для каждого из элементов.

Установка терморегулятора

Укладка пленочного теплого пола под ламинат почти завершена. Осталось подключить систему к терморегулятору. Внимательно изучите схему, подключите фазу и ноль по инструкции. Уберите провода в канал, закрепите терморегулятор на поверхности стены. Проверьте соединения и проведите пробный запуск системы.

Плюсы и минусы инфракрасного пола

Укладка инфракрасного теплого пола под ламинат позволяет наладить теплообмен в помещении. В комнатах с радиаторным отоплением теплый воздух поднимается наверх. Напольное покрытие остается холодным, а из-за циркуляции воздуха появляются сквозняки. После монтажа системы прогрев комнаты становится равномерным.

Инфракрасное излучение не пересушивает воздух. Теплый пол не выделяет вредных веществ, он безопасен для детей и аллергиков. Можно подключить пол к системе «Умный дом» и управлять его работой дистанционно. После подачи электричества покрытие быстро нагревается до нужной температуры.

Цена инфракрасного теплого пола под ламинат начинается от 200 гривен за квадратный метр. Чтобы максимально уменьшить расход электроэнергии, выбирайте полы с высоким КПД (от 90%) и устанавливайте программируемый терморегулятор.

Рекомендации по монтажу

• Сделайте выделенную линию питания для монтажа пола. Встановіть автомат, защитное устройство и УЗО.
• Ламинат не должен нагреваться выше 40°С, иначе он будет деформироваться. Для укладки выбирайте пол с мощностью 150 Вт/кв. м.
• Перед укладкой ламината накройте элементы полиэтиленовой пленкой, чтобы защитить их от влаги. Подойдет пленка с толщиной 200 микрон.
• Некоторые виды покрытия не выдерживают нагрева. Выбирайте ламинат, совместимый с нагревательными системами.

Подведем итоги

Монтаж инфракрасного теплого пола под ламинат улучшает микроклимат в комнате. Укладку покрытия можно провести самостоятельно. Не торопитесь и действуйте по инструкции, чтобы правильно уложить и подключить инфракрасный пол.
