Ламинат с фаской, особенности выбора и укладки

Вступление

Производители ламината постоянно совершенствуют свою продукцию, меняя её дизайн и технические характеристики. Не так давно появился ламинат с фаской, который за небольшое время приобрёл несколько различных модификаций.

Давайте посетим серьёзный магазин Интернет магазин торгующий различными качественными отделочными материалами Axor. В разделе напольные покрытия ламинат, мы увидим фильтр ламината по наличию фаски. Слёту разобраться в фасках ламината трудно, поэтому читайте эту статью.

Фаска ламината

Напомню, это пригодится в дальнейшем, что ламинат это отделочный материал, априори, предназначенный для отделки пола. Однако может использоваться для отделки стен или их части.

Базовая основа планок ламината — это фактурная плита HDF, По сути это прессованные отходы деревообработки, замешанные на полимерных скрепляющих веществах. Декор ламината получают фактурной бумагой, наклеенной поверх плиты.

Защищает планки верхний износостойкий слой.

Кстати, именно прочность верхнего слоя, определяет класс прочности ламината. Он может быть 31,32,33 класса. Ламинат 33 класса прочности самый износостойкий и при правильной эксплуатации служит до 25 лет.

Ламинат с фаской означает, что по краям планки ламината есть технологический скос, фаска. Фаска может быть различной формы и сделана под разным углом.

Сразу отмечу, что в продаже есть ламинат с эффектом оптической фаски. Это ламинат не имеет фактического скоса краёв. По краям планки такого ламината сделано затемнение фактуры. Это затемнение после укладки создаёт визуальный эффект фаски, которой нет.

Виды фасок

Реальные фаски ламината различаются по форме, глубине скоса, количеству фасок и их защите.

По форме фаски ламината могут быть V и U образные. Фаски V-образные имеют прямые скосы, у U-образных фасок скосы закруглены. Форма фаски не влияет на технологические свойства ламината.

Глубина скоса фаски делается от 1 мм. Глубокие фаски до 3 мм делают только в моделях с V-образной фаской.

Важное значение в выборе ламинат с фаской имеет количество фасок на планке. В этом параметре возможны следующие варианты:

Фаска с 2-х длинных сторон планки. Только с короткой стороны планок фасок не делают.
Четырёх сторонняя фаска МИНИ (маленькая 1 мм).
Фаска с 4-сторон МИДИ (большая 3 мм).
Просто ламинат с фаской с четырёх сторон, фаска 2 мм.

Ламинат с V образной фаской с четырёх сторон часто обозначают 4V.

Защита фаски

Стоит обратить внимание на варианты защиты фаски. Это важный потребительский показатель, влияющий на сроки эксплуатации ламината.

Фаска ламината может быть ламинированна или покрашена. Нередко можно встретить ламинат с незащищённой фаской. Такой ламинат на пол лучше не использовать.

Лучшая защита фаски планок — это их ламинирование. Такой ламинат можно мыть и служит он 20-25 лет.

Ламинат с крашенной фаской лучше убирать сухим методом— пылесосом. При мойке краске с фаски со временем смоется.

Если фаска ламината не защищена его лучше не использовать для отделки пола или использовать, но очень с бережным уходом.

Варианты укладки ламината с фаской

Производителями рекомендованы два способа укладки ламината с фасками.

Прямая укладка со смещением в пол-доски. Предполагает симметричное расположение коротких стыков планок;

Укладка прямая хаотичная. При такой укладке торцевые стыки планок размещаются хаотично. Это несколько экономит материал, однако 4V ламинат с такой укладкой смотрится не очень красиво. Лучше использовать ламинат 2V, где короткие стороны планок без фасок.

Вывод

Несомненно, ламинат с фаской смотрится лучше и интереснее, чем ламинит без фасок. Однако частые передвижения мебели по такому покрытию, например, журнальных столиков или компьютерного кресла, вызывают сомнения в сохранности фасок.

Еще статьи

Похожие записи

НК | Ламинат с фаской

Ламинат с фаской

Ламинат с фаской в широкой продаже появился примерно 6-8 лет назад. Тогда дизайны досок с фаской были чем-то необычным и экзотическим.
На данный момент ламинат с фаской является наиболее востребованным на рынке ламинированных напольных покрытий. Что же такое фаска на ламинате, чем она так привлекательна, какие преимущества имеет ламинат с такой фаской по сравнению с традиционным? Давайте разберем все эти аспекты более подробно.

Данная статья целиком посвящена ламинату с фаской и его разновидностям.
(картинки увеливаются при наведении на них курсора)

ЧТО ТАКОЕ ФАСКА

Фаска — это скос по краям доски ламината. Нарезается она в процессе производства, являясь дополнительной рабочей операцией на поточной линии.

Появление фасок в дизайне ламината было обусловлено задачей максимально приблизить его внешний вид к доскам из натурального дерева. Натуральный пол из досок, целиком изготовленных из массива дерева, имеет фаску по краям — это технологическая особенность полов из массива.

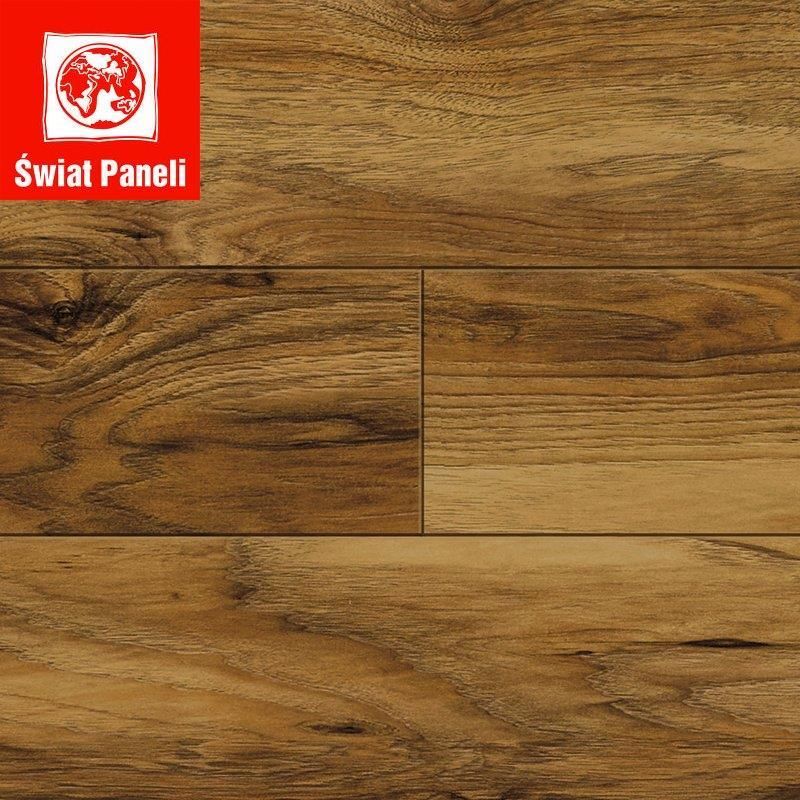

Уложенный ламинат с фаской имеет вид, когда каждая доска визуально выделяется по контуру. Такой пол смотрится очень выразительно, достоверно имитируя поверхность из натурального дерева.

РАЗНОВИДНОСТИ ФАСОК

В настоящие время различные производители ламината выпускают разновидности декоров с фасками, различными по внешним размерам и визуально создающими различные эффекты на поверхности собранного пола.

Хотя в ассортименте разных фабрик встречаются различные наименования фасок и, в целом, общепризнанной терминологии здесь нет, можно все же выделить наиболее распространенные разновидности.

Основными являются следующие виды фасок:

V-образная классическая фаска

Классическая фаска (v-groove) — Такая разновидность появилась первой в широкой продаже.
Классическая фаска достаточно глубокая и ярко выраженная. Ширина ее на стыке двух досок, в среднем, около 4 мм.
Классическая фаска бывает ламинированная и окрашенная. Ламинированная фаска покрывается так же как и верхняя часть ламината, она более износостойкая, но и более дорогостоящая в производстве.
Чаще встречается окрашенная фаска, которая покрывается влагостойкой специальной краской в тон декоративной части ламината или в контрастный цвет для усиления эффекта глубины.

Микрофаска

Микрофаска (micro groove) — Технологически аналогична классической, но имеет меньшие размеры. В среднем, на стыке двух соединенных досок такая фаска имеет ширину около 2 мм.
Визуально разделяя доски пола, такая фаска выглядит более аккуратной по сравнению с классической. Часто используется в модерновых дизайнах, необычных цветовых решениях ламината.

U-образная сглаженная фаска

U-образная сглаженная фаска (u-groove) — Такая фаска представляет собой легкое скругление поверхности ламината по краям досок. На отдельных досках такая фаска практически не заметна. Проявляет она себя после сборки, выделяя доски заметным оптическим эффектом.
Тактильно (на ощупь) такая фаска тоже ощущается, но гораздо менее явно, чем две описанные выше.

ПРЕИМУЩЕСТВА ЛАМИНАТА С ФАСКОЙ

В самом начале массового производства ламината с фаской цель дизайнеров была чисто эстетическая. В целях конкурентного продвижения производители представили продукт, кардинально отличающийся от всего что в этой сфере выпускалось ранее. И действительно, ламинат с фаской быстро завоевал популярность благодаря своему внешнему виду. Такой ламинат более красив, эстетичен и выглядит дороже традиционного.

Помимо визуального эффекта в процессе эксплуатации ламината с фасками было выявлено еще одно его ценное потребительское качество. Дело в том, что если в процессе эксплуатации ламинированного напольного покрытия происходит расхождение стыков между досками (по разным причинам), то на традиционном ламинате это хорошо заметно, а на ламинате с фасками этот минимальный зазор остается внутри стыков и визуально на поверхности практически никак не заметен.

Таким образом, ламинат с фаской не только более красив, но и более практичен в использовании по сравнению со своими классическими, бесфасочными конкурентами.

Существует мнение, что ламинат с фаской более сложен в уходе, так как в пространстве между досками скапливаются пыль и соринки. На самом деле, опыт эксплуатации свидетельствует о том, что загрязнения, скапливающиеся в фасках очень легко очищаются в процессе периодической уборки помещения. Защитное покрытие фаски предотвращает впитывание грязи и она может быть удалена при помощи пылесоса. Влажная уборка так же допускается и не влечет неприятных последствий для ламината с фаской, не забывайте только хорошо отжимать тряпку.

Ламинат Egger 12/33 Classic 4V Дуб Ольхон медовый

Egger Classic 12/33 4V – это отличный, причём, бюджетный ламинат 33 класса толщиной 12 мм, Российского производства.

Ламинат Egger Classic 12/33 4V – это высокотехнологичный, современный напольный материал, что представляет собой отличный выбор в бюджетном сегменте, объединивший в себе все достоинства более дорогих напольных покрытий, но избавленный от присущих им недостатков.

Ламинат Egger коллекции Classic 12/33 4V – это напольные покрытия с удобным для укладки форматом половиц. Комфортный форм-фактор ламелей позволит сделать дизайн помещения действительно красивым, добавить ему света и объема. Этой коллекции присущи необычайно красивые древесные декоры, которые настолько реалистично повторяют натуральную древесину, что их практически невозможно отличить от массива или паркетной доски, этому ещё более способствует глубокая 4-х сторонняя фаска.

Egger Classic 12/33 4V отлично подходит как для укладки в жилых помещениях, так и для коммерческих заведений с высокой эксплуатационной нагрузкой.

Антибактериальные характеристики ламината Egger не позволяют вредным бактериям размножаться, даже если в помещении присутствует повышенный уровень влажности, что особенно актуально для ванных и кухонь. Ламинат Egger коллекции Classic 12/33 4V одобрен медиками, и без опасений может использоваться даже в больницах и детских.

Особенности:

— Защита от солнечных лучей за счет меламинового слоя, надежно защищающего пол от воздействия УФ лучей. Даже если материал много лет лежит под прямыми солнечными лучами, картинка сохраняет сочность и красоту.

— Простая укладка, под силу даже непрофессионалу.

— 4х сторонняя фаска.

— Защита от влаги. Даже если материал на протяжении некоторого времени напрямую контактировал с влагой, он не деформируется, и сохранит отличный вид. Это делает его отличным выбором для различных помещений коммерческого назначения.

— Отличная звукоизоляция за счет специальной многослойной конструкции.

— Нескользящая поверхность ламината за счет особого защитного меламинового покрытия.

— Устойчивость к механическим и температурным воздействиям, не трескается и не расходится во время сезонных перепадов температуры и влажности.

— Отличное соотношение цена-качество.

— Простота уборки, достаточно пылесоса и влажной тряпки.

Характеристики:

Вид напольного покрытия	Ламинат
Производитель	Egger
Страна производства	Россия
Коллекция	12/33 Classic 4V
Класс износостойкости	33
Длина ламели (доски)	1292 мм
Ширина ламели (доски)	193 мм
Толщина ламели (доски)	12 мм
Кол-во в упаковке	6 шт
Площадь в упаковке	1,496 кв. м.
Соединение	Замковое
Дизайн	Однополосный
Особенности коллекции	Структура натурального дерева
Наличие фаски	Есть фаска с 4х сторон

Известная и уважаемая компания Egger производит ламинат более 20 лет и является одним из ведущих поставщиков высококачественных ламинированных напольных покрытий в Европе.
Тот, кто отдает предпочтение ламинату компании Egger, выбирает напольное покрытие высочайшего качества – пол, который будет радовать в течение многих лет и создаст атмосферу уюта во всех помещениях.

При производстве ламината копания Egger использует древесину исключительно из лесных хозяйств с устойчивым лесопользованием.

Преимущества ламинированных напольных покрытий компании Egger:

— Высококачественный и прочный ламинат.

— Антистатичность ламинированных напольных покрытий.

— Безопасность материалов и здоровый микроклимат в доме.

— Подходят для помещений любых типов, как для жилых, так и для общественных.

— Выгодная цена в соотношении с качеством.

— Простая и надежная укладка благодаря запатентованным замковым системам.

— Легкая укладка ламинированных напольных покрытий благодаря нашим запатентованным замковым системам

— Обширный выбор декоров на любой вкус и для любого образа жизни.

Цена: за 1 кв.м.

Ламинат Эссенс Уинстон 4V 12 мм АС5/33 класс

Ламинат CLASSEN Essence Дуб Уинстон 50453 (Классен Эссенс Дуб Уинстон) с имитацией древесной текстуры.
Особенность данного напольного покрытия является узкий формат доски 160 мм, подходит для небольших помещений — такой ламинат визуально увеличивает пространство комнаты.
Дизайн досочек выполнен таким образом, что при монтаже полов создается впечатление бесконечной деревянной доски.

Уникальный замок CLASSEN Megaloc гарантирует не только простую и очень прочную бесклеевую укладку ламината, но и легкий и быстрый демонтаж в любой момент.

Ламинат Essence 4V экологичен и безопасен (Премия ‘Голубой Ангел’ гарантирует то, что изделие соответствует самым высоким стандартам когда речь идет о его экологических, санитарных и эксплуатационных характеристиках).

Напольное покрытие имеет V-образную фаска, создавая, таким образом, эффект отдельных досок после укладки. Благодаря V-образным канавкам по периметру доски, напольное покрытие приобретает естественный и реалистичный вид. Кроме того, пазы пропитываются водостойким лаком, для обеспечения высоких эксплуатационных свойств.

Ламинатное покрытие CLASSEN обладает уникальной дополнительной влагостойкой защитой швов — Isowaxx. Это специальная композиция восковых смесей, которая при соединении пластин ламината перемещается вверх. В результате место соединения шипа и паза уплотняется автоматически, что обеспечивает одновременно плотность и подвижность соединения, а также создает дополнительную защиту от влаги.
Ламинат CLASSEN с инновационным верхним слоем LLT antiscratch — это усиленная устойчивость к микроцарапинам за счет более прочного и твердого верхнего слоя, что продлевает срок службы напольного покрытия.
При использовании системы «теплый пол» нужна специально предназначенная подложка.

Продажа и возврат ламината осуществляется только упаковками!
