Как вписать батарею в дизайн комнаты: 5 правил и ошибок

1 Установлена некачественная батарея от застройщика

Instagram: @kitsele

Instagram: @ludmila_volkova_v

Instagram: @remont_kvartir_zp_yura_litvin

Instagram: @w0rld_design

Как правило, застройщики в новых домах устанавливают наиболее бюджетные варианты радиаторов: ярко-белые, грубой формы, с блестящей поверхностью. Такие модели нельзя назвать удачным дополнением к какому-либо интерьерному стилю, они сразу удешевляют внешний вид комнаты. Зачастую батарею могут даже вывести из пола, и тогда в глаза будут бросаться некрасивые трубы и вентили с двух сторон. Такое решение также усложняет процесс уборки.

Что можно сделать

Instagram: @teplodar_snk

Instagram: @idesing_spb

Даже если кажется, что батарея будет частично скрыта шторами и не станет бросаться в глаза, уделите внимание выбору модели. Лучше потратиться на подводы из стены и подобрать радиатор нужной формы и размера, подходящий к вашему интерьеру.

Радиатор секционный чугун Viadrus Kalor

2 Стандартная белая батарея не подходит

Instagram: @feya_batareya

Instagram: @feya_batareya

Самый распространенный цвет радиаторов — глянцевый белый. В некоторых интерьерах они могут гармонично существовать, например, в сканди или бохо, где вся цветовая схема базируется на белом. Но в большинстве других случаев, особенно на насыщенной акцентной стене, они смотрятся как большая белая заплатка.

Что можно сделать

Instagram: @feya_batareya

Instagram: @feya_batareya

Instagram: @feya_batareya

Можно сразу искать радиатор нужного оттенка, но это непросто и зачастую затратно. Другой вариант — подобрать нужный оттенок быстросохнущей эмали и покрасить самостоятельно.

Радиатор трубчатый сталь КЗТО Гармония

3 Старая чугунная батарея выглядит некрасиво

Instagram: @antonumelec

Instagram: @pines.n.roses

Массивные чугунные батареи в старых домах выглядят некрасиво, в основном из-за множества слоев облупившейся краски. Даже если с ними нет технических проблем, их стремятся заменить на новые глянцевые радиаторы.

Что можно сделать

Instagram: @batareya.rostov

Instagram: @batareya.rostov

Если вам досталась квартира с такими батареями, попробуйте подумать — нельзя из них сделать интересный акцент для интерьера. Старую краску можно очистить, покрыть чугун защитным слоем и сверху нанести эмаль яркого насыщенного цвета.

Радиатор трубчатый сталь Zehnder Charleston

4 Батерея не подходит по размеру

Instagram: @feya_batareya

Instagram: @cosmo_baikonur

Красивая модель радиатора нужного оттенка может оказаться слишком большой или слишком маленькой для своего места. Тогда с расстояния она будет выглядеть или комично маленькой, или слишком массивной. В некоторых комнатах располагают несколько маленьких батарей под каждым окном, и это тоже не идет на пользу дизайну.

Что можно сделать

Instagram: @feya_batareya

Instagram: @feya_batareya

Instagram: @w0rld_design

Пригласите специалиста, который оценит всю систему отопления в доме и расскажет какая площадь нагревательных приборов нужна, и постарайтесь свести количество радиаторов до одного в каждой комнате. Возможно часть отопления можно переложить на теплые полы, если площади одного радиатора недостаточно.

Радиатор трубчатый сталь Arbonia 2180 с нижней подводкой

5 Батарея имеет неправильную форму

Instagram: @hvac_my_day

Instagram: @kitsele

Разные квартиры имеют свои особенности стен и иногда на них не удается установить батарею типовой формы и размера. Чаще всего в этой ситуации батарею переносят на другую стену и это создает громоздкую техническую конструкцию, которая утяжеляет интерьер.

Что можно сделать

Instagram: @loten.ru

Instagram: @genesis_design_kiev

Instagram: @feya_batareya

В продаже есть нестандартные радиаторы, например, узкие и вытянутые по вертикали или горизонтали, чтобы умещаться на стене с крупными окнами. Кроме того, что они сохраняют нужный размер нагреваемой поверхности, они отлично вписываются в интерьер и становятся стильным дополнением.

Радиатор секционный чугун RETROstyle

Материал подготовила

Мария Ревина

дизайн водяных и электрических батарей

Содержание:

Разновидности
Из чугуна
Стальные дизайнерские радиаторы водяного отопления
Электрические
Другие типы
Самостоятельное украшение батарей — дизайн на любой вкус

Традиционные радиаторы отопления не отличаются особенной эстетичностью, из-за чего их нередко закрывают специальными экранами. Для исправления такого положения вещей отдельные производители сантехнического оборудования выпускает т.н. дизайнерские радиаторы отопления.

Разновидности

Основным критерием для классификации дизайнерских радиаторов выступает материал изготовления.

Из чугуна

Чугунные батареи дизайнерского типа обычно оформляются с винтажным акцентом. Тем более, что настенные и напольные радиаторы из чугуна старой модификации до сих пор можно встретить во многих жилищах.

Основные специфические черты внешнего дизайна водяных радиаторов отопления этого типа:

• Подчеркнутая массивность приборов, где каждая секция оснащена двумя или тремя каналами. Установка может быть настенной или напольной, для чего чугунный радиатор оснащается специальными ножками. Настенный монтаж возможен только на прочные поверхности, для чего потребуются усиленные крепежи. Читайте также: «Напольные радиаторы отопления — оригинально и практично».
• Черненная поверхность, иногда с оттенком позолоты или старой бронзы. Встречаются и другие типы оформления, однако любая окраска проводится с целью подчеркнуть старинность батареи.
• Подводные трубы стараются максимально замаскировать. Самой популярно схемой подключения выступает односторонняя коммутация с верхней и нижней части обогревателя.
  Это позволяет подвесить трубы на металлические крепежи, спрятав их под штукатурку или гипсокартонную стену.

В последнее время можно встретить чугунные модели, имеющие нижнюю подводку: это делает маскировку труб еще более удобной. При этом следует учитывать дополнительную трудоемкость процедуры, так как подводка прокладывается внутри пола.

Стальные дизайнерские радиаторы водяного отопления

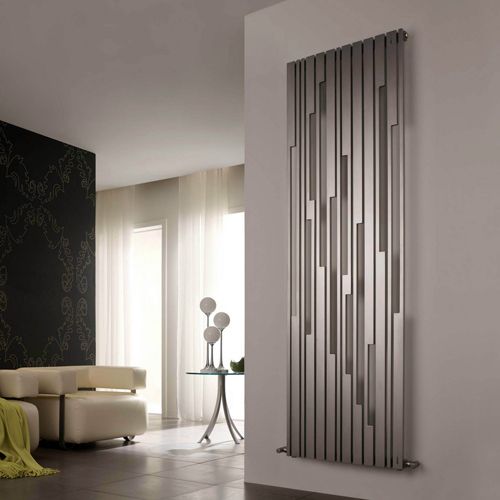

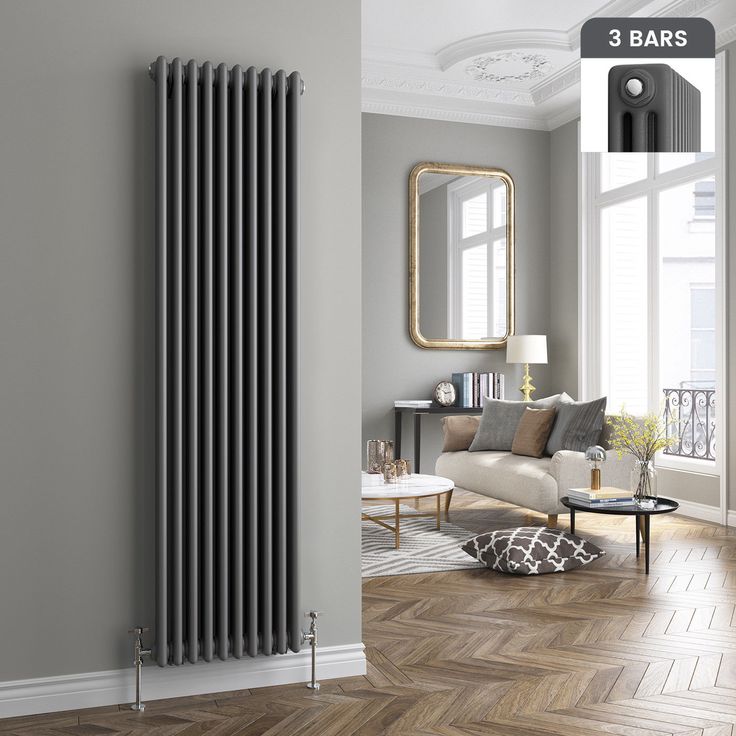

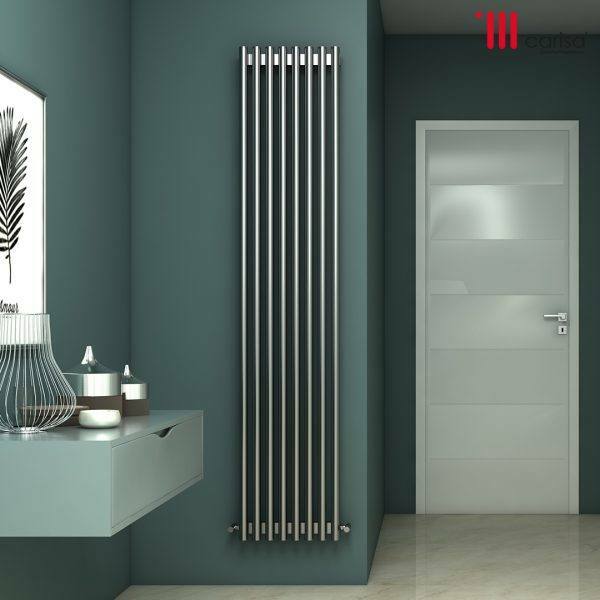

Для трубчатых стальных дизайнерских батарей возможен более широкий выбор стилистического оформления.

Существует две большие группы подобных изделий:

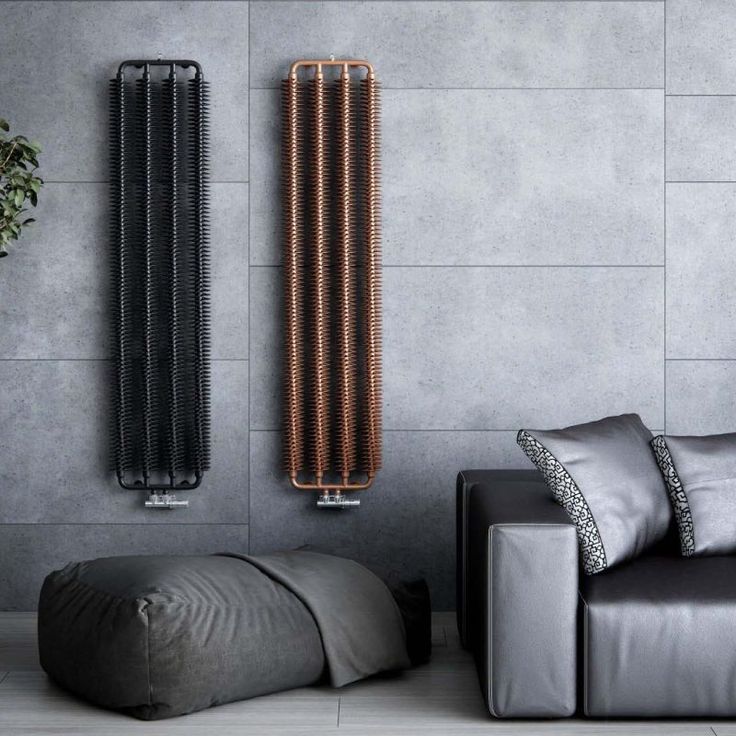

1. С подчеркнуто промышленным дизайном. Это делается с помощью различных вертикальных регистров, F-образных трубчатых конструкций и блоков. Классический радиатор этой линейки имеет утрированно грубоватую конфигурацию. Он окрашен, как правило, в темный глянцевый цвет. В этом случае дизайнерами преследуется задача изготовления такой конструкции, которая бы хорошо вписалась в тяжеловесный техногенный интерьер.



2. Тонкое изящное оформления. Стальные радиаторы этой группы являются полными антиподами предыдущих изделий. Для их изготовления используются тонкие трубки из стали, прочность которых позволяет создавать воистину ажурные конструкции. Тонировка в этом случае – металлическая или просто светлая. Этими радиаторами принято оснащать жилые комнаты с ярким освещением, что дает возможность максимально избежать загромождения жилого пространства. Ажурные батареи можно подвешивать на стенку или устанавливать на пол.

Электрические

Для дизайнерских обогревателей, комплектуемых электрическими нагревательными элементами, характерна полная свобода в плане декоративного оформления. Это объясняется тем, что подобные конструкции не нуждаются в замкнутом контуре нужного диаметра, по которому циркулирует теплоноситель.

В результате дизайн радиаторы отопления не встречает здесь никаких препятствий. С помощью пленочных и керамических панелей толщиной от 1 до 10 мм можно создавать обогрев мощностью в несколько киловатт. Выпускаются также очень тонкие ажурные конструкции, где отдельные крупные элементы связаны между собой благодаря тончайшим перемычкам.

Другие типы

Дизайнерский подход возможен также по отношению к тем нагревательным приборам, которые трудно причислит к какой-либо категории. Речь идет об абсолютно абстрактных конструкциях.

На передний план здесь выступает творческая мысль, а далее в работу вступают инженеры, воплощающие задуманное. Это порождает такие виды радиаторов, при взгляде на которые невозможно сразу определить назначение данных объектов. Стоимость этих шедевров достаточно высокая.

Самостоятельное украшение батарей — дизайн на любой вкус

Наиболее эффективным и простым в реализации способом оформить старые чугунные радиаторы является использование различных экранов, кожухов и коробов. Они дают возможность полностью закрыть лишенный внешней эстетичности нагреватель от визуально осмотра. Место его установки в таком случае как бы сливается с общим интерьером помещения.

При этом следует учитывать некоторые пожелания, которые предотвратят сложности в последующей эксплуатации системы отопления:

• Конструкция экрана обязательно должна разбираться, т.к. радиатор время от времени нужно промывать.
• Если применяется глухой короб, то во время замены участка трубопровода или простой перепаковки контргайки такое ограждение придется ломать.
• Каким бы не был легким экран, все равно он будет создавать определенные препятствия на пути конвекции воздуха или инфракрасного излучения. Как результат, эффективность отопления несколько уменьшиться.

Существуют методы дополнительного дизайна батарей, позволяющих уберечься от снижения их КПД:

1. Для украшения обычной алюминиевой или биметаллической батареи можно воспользоваться черной или бронзовой глянцевой автоэмалью. Это позволит существенно преобразить обстановку в комнате. При покраске радиатор удобнее снять с подводящих труб и положить его горизонтально. Чтобы хорошо покрасить его ребра, прибор придется переворачивать, однако верхняя сторона перед этим должна хорошо высохнуть. Такая технология позволит избежать наличия на поверхности батареи некрасивых потеков. Удобнее всего проводить подобные работы в летнее время, когда внутри системы нет теплоносителя, а на улице устанавливается благоприятная для высыхания краски погода.
2. Более сложным подходом к дизайну батарей отопления является создание эффекта контрастности, который достигается использованием двух цветов. К примеру, черный и бронзовый оттенок отлично дополняют друг друга даже на изношенной чугунной поверхности. При подборе краски следует учитывать материал изготовления прибора. Чтобы эмаль хорошо держалась, поверхность перед ее нанесением необходимо тщательно почистить и обезжирить.
3. Полупрозрачные экраны. Для это используется специальное декоративное стекло, при вертикальной установке которого оставляется зазор в 100 мм от пола и от подоконника. Такой подход позволит избежать уменьшения интенсивности конвекционных потоков. Кроме того, стеклянные экраны вовсе не будут задерживать инфракрасное излучение. В случае ремонта батареи декоративный кожух снимается за 5 минут.
